UBIWIZZ MICITRV004 User manual

DR-MICITRV004-03

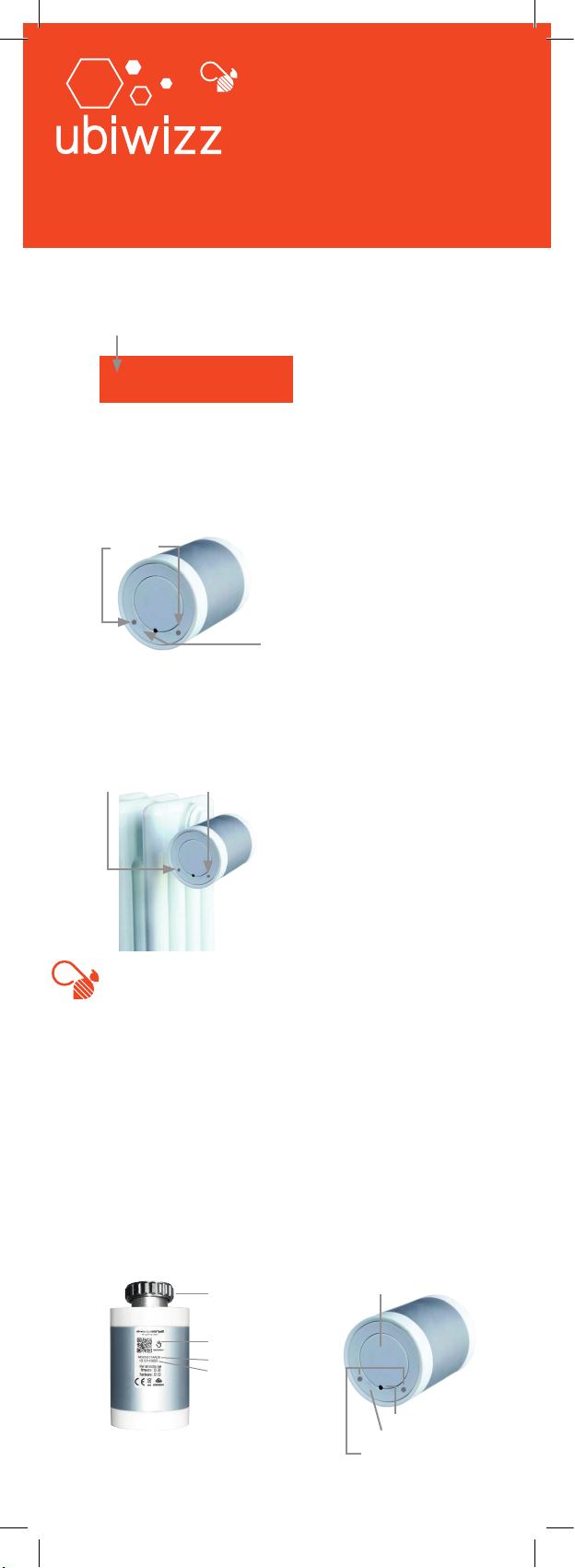

Démarrage rapide
Vanne MICITRV004
Installation et initialisation
Installer la vanne sur votre radiateur puis appuyer une
fois sur le bouton 1 ou 2, la vanne ajuste ses
positions de fermeture et d’ouverture maximales, et
se met en fonctionnement normal.
Mode appairage
Placer votre contrôleur domotique ou votre régulateur
en mode apprentissage «Teach-in».
Appuyer sur le bouton 1 ou 2 pendant 5s.
Recommencer si nécessaire, jusqu’au clignottement
de la led verte.
Appairage de la vanne à un contrôleur
(Box domotique ou thermostat)
Assurez-vous que votre contrôleur est bien
compatible avec le prol EnOcean ci-dessous.
Supplément à savoir
•Le raccord est en M30 x 1.5 . Il existe un grand nombre
d’adaptateurs pour vous permettre de raccorder la
vanne à votre radiateur (nous contacter).
•L’axe positionné sur la vanne de votre radiateur doit
fonctionner librement et ne pas être entartré.
•La vanne dialogue avec la box domotique ou le contrôleur
pour ajuster sa position.
•Mode été : L’intervalle de communication radio passe
de 10 minutes à 8 heures.
•Pour démonter la vanne, presser le bouton 1 ou 2
pendant 5s (déverrouillage des boutons) et attendre
que le moteur s’arrête, puis dévisser la vanne du radiateur.
•An de réinitialiser et de restaurer les paramètres par défaut,
appuyer 10s sur les 2 boutons. Le voyant vert clignotera 1
fois pour signaler la n de l’opération.
Téléphone : [phone]
e-mail : [email protected]
www.ubiwizz.com
1.
EnOcean EEP A5-20-01
2.
3.
Non installée, la vanne se remet
en position initiale.
Après 1 heure les boutons 1 et
2 se bloquent automatiquement.
Ils se débloquent par un appui
de 10s.
Sonde température
Bouton 1 et 2
Voyant
Tag NFC (Quickmove)
Ecrou
M30 x 1.5
QR Code pour
Quickmove
Numéro de série
ID radio EnOcean
Voyant
1 x Clignottement vert = Appairage OK
1 x Clignottement rouge = Pas d’appairage
Boutons

Quick Start -
self-powered iTRV
LED ash pattern
green ash = Successful pairing
3 x ash = Pairing failed
Installation and reference run
Press the push button 1 or 2 ; iTRV adjusts the min
and max positions. Then enters normal operation.
Pairing-mode
Press the push button 1 or 2 for 5s. You may have to
repeat this step.
Manual Teach-in
Set room controller to pairing mode.
Check the user guide of the room controller.
Additional things to know
•Connection nut M30 x 1.5 ; adapters are available for
many other valve types.
•Valve should be working freely
•EnOcean protocol A5-20-01
•Every 10 min, the iTRV conects to the room
controller, requesting an update to the valve position
or the set temperature. The iTRV then moves the
valve to the specied position.
•Summer mode : Radio communication interval
increased from 10 min to 8 hours.
•To remove the valve, press the push button 1 or 2 for
5s (mind the key lock) and wait until the motor stops.
The loosen the coupling nut.
phone : [phone]
e-mail : [email protected]
www.ubiwizz.com
1.
Room controller
EnOcean EEP A5-20-01
2.
3.
During the following 10 min the
iTRV works at a 10s intervals.
Non-installed iTRVs return into
mounting position.
After one hour, the push
buttons lock automatically.
Unlock by pressing button 1
and 2 at once for 10s.
DR-MICITRV004-03
NFC Tag (Quickmove)
Connection nut
M30 x 1.5
QR Code for
Quickmove
Serial number
EnOcean radio ID
Buttons
Ambient tp sensor
Button 1 and 2
LED
