Ultrak KAB Series User manual

PUBLIC
ADDRESS
MIXER/AMPLIFIER
ELA
MISCHVOLLVERSTÄRKER
AMPLIFICATEUR DE
SONORISATION
MIXER/AMPLIFICATORE PER LA
DIFFUSIONE SONORA
USER MANUAL
Ultrak - Bisset
98 Ter, boulevard Héloïse 95103 Argenteuil Cedex France
(33) 0134/234747 FAX [phone]
Ultrak - Intervision
445 Oakshott Place, Walton Summit Bamber Bridge, Preston,
PR5 8ATLancashire, England
(44) 01772/515999 FAX [phone]
INSTALLATIONSANLEITUNG
INSTRUCTIONS D’INSTALLATION
ISTRUZIONI PER L’INSTALLAZIONE
Ultrak - Casarotto
Via Treviso, 2/4 31020 San Vendemiano (Treviso) Italy
(39) 0438/410245 FAX [phone]
Ultrak - VideV
Großenbaumer Weg 10 D-40472 Düsseldorf Germany
(49) 0211/41509-0 FAX [phone]

ii
THIS PAGE INTENTIONALLY LEFT BLANK

1
ISSUE 1 - August 1998
AUSGABE 1 - August 1998
ÉDITION 1 - Août 1998
EDIZIONE 1 - Agosto 1998


1998 BY ULTRAK
ALL RIGHTS RESERVED
PRINTED IN KOREA
ALLE RECHTE VORBEHALTEN TOUS DROITS RESERVES TUTTI I DIRITTI RISERVATI
GEDRUCKT IN KOREA IMPRIME IN COREE STAMPATO IN COREA
ULTRAK
1301 WATERS RIDGE DRIVE
LEWISVILLE, TEXAS 75057
ALL RIGHTS RESERVED. NO PART OF THIS PUBLICATION MAY BE REPRODUCED BY ANY MEANS
WITHOUT WRITTEN PERMISSION FROM ULTRAK.
THE INFORMATION IN THIS PUBLICATION IS BELIEVED TO BE ACCURATE IN ALL RESPECTS.
HOWEVER, ULTRAK CANNOT ASSUME RESPONSIBILITY FOR ANY CONSEQUENCES RESULTING FROM
THE USE THEREOF. THE INFORMATION CONTAINED HEREIN IS SUBJECT TO CHANGE WITHOUT
NOTICE. REVISIONS OR NEW EDITIONS TO THIS PUBLICATION MAY BE ISSUED TO INCORPORATE
SUCH CHANGES.
ALLE RECHTE VORBEHALTEN. KEIN TEIL DIESER VERÖFFENTLICHUNG DARF OHNE SCHRIFTLICHE
ZUSTIMMUNG SEITENS ULTRAK VERÖFFENTLICHT, VERVIELFÄLTIGT ODER AN DRITTE
WEITERGEGEBEN WERDEN.
DIE INFORMATION IN DIESER VERÖFFENTLICHUNG WURDE NACH BESTERN WISSEN UND GEWISSEN
ERSTELLT. ULTRAK LEHNT JEDWEDE REGRESSANFORDERUNGEN FÜR EVENTUELLE ENSTEHENDE
FOLGEN AUS DER NUTZUNG DIESER INFORMATION AB. ÄNDERUNGEN VORBEHALTEN. NEUE ODER
ÜBERARBEITETE AUSGABEN KÖNNEN SOLCHE ÄNDERUNGEN BEINHALTEN.
TOUS DROITS RESERVES. AUCUNE PARTIE DE CETTE PUBLICATION NE PEUT ÊTRE REPRODUITE PAR
QUELQUE MOYEN QUE CE SOIT SANS ACCORD ECRIT DE ULTRAK.
LES INFORMATIONS SONT REPUTEES VRAIES. TOUTEFOIS,UTRAK NE PEUT PAS ÊTRE TENU
RESPONSABLE DE TOUTES CONSÉQUENCES RÉSULTANT DE LEUR UTILISATION. LES INFORMATIONS
CONTENUES SONT SUJETS À CHANGEMENT SANS PRÉAVIS. DES RÉVISIONS OU NOUVELLES
ÉDITIONS DE CETTE PUBLICATION PEUVENT ÊTRE FAITES POUR INCORPORER CES CHANGEMENTS.
TUTTI I DIRITTI RISERVATI. NESSUNA PARTE DI QUESTA PUBBLICAZIONE PUO’ ESSERE RIPRODOTTA
PER NESSUNO SCOPO SENZA AUTORIZZAZIONESCRITTA DELLA ULTRAK.
SI PRESUME CHE LE INFORMAZIONI CONTENUTE IN QUESTA PUBBLICAZIONE SIANO ACCURATE E
CORRETTE. COMUNQUE, ULTRAK NON SI ASSUME NESSUNA RESPONSABILITA’ PER LE
CONSEGUENZE DERIVANTI DALL’USO DI QUESTO MANUALE. LE INFORMAZIONI DI SEGUITO
RIPORTATE SONO SOGGETTE A CAMBIAMENTI SENZA PREAVVISO. REVISIONI O NUOVE EDIZIONI DI
QUESTA PUBBLICAZIONE POSSONO ESSERE RILASCIATE PER INCORPORARE QUESTI CAMBIAMENTI.

2
TABLE OF CONTENTS
SECTION 1. KAB SERIES PUBLIC ADDRESS AMPLIFIER
1.1 PURPOSE ........................................................................................................................................ 7
1.2 INSTALLATION ................................................................................................................................ 7
1.2.1 Basic System Installation......................................................................................................... 7
1.2.2 Advanced System Installation.................................................................................................. 8
1.2.3 Speaker Installation ................................................................................................................. 8
SECTION 2. CONNECTION OF ANTENNAS AND GROUND CABLE
2.1 FM RECEPTION............................................................................................................................... 9
2.1.1 Installation of Included Dipole FM Antenna ............................................................................. 9
2.1.2 Installation of an Antenna Using 75 Ohm Coaxial Cable......................................................... 9
2.2 AM RECEPTION............................................................................................................................... 9
2.2.1 AM Indoor Antenna ................................................................................................................... 9
2.2.2 AM Outdoor Antenna................................................................................................................. 9
2.2.3 Ground Cable (Earth GND) ....................................................................................................... 9
APPENDIX A. CONNECTIONS FOR KAB SERIES PUBLIC ADDRESS UNIT
A.1 UNIT CONNECTIONS .................................................................................................................... 10
A.1.1 Amplifier Connections (Rear Panel) ...................................................................................... 10
APPENDIX B. CONTROLS FOR KAB SERIES PUBLIC ADDRESS UNIT
B.1 UNIT CONTROLS........................................................................................................................... 12
B.1.1 Amplifier Controls and Indicators (Front Panel)..................................................................... 12
B.1.2 Amplifier Controls and Indicators (Rear Panel) ..................................................................... 12
APPENDIX C. TROUBLESHOOTING PROCEDURES
C.1 GENERAL....................................................................................................................................... 13
APPENDIX D. MAINTENANCE
D.1 GENERAL....................................................................................................................................... 13
D.2 PREVENTIVE MAINTENANCE ......................................................................................................13
SPECIFICATIONS.......................................................................................................................... 14

3
INHALTSVERZEICHNIS
TEIL 1. ELA VOLLVERSTÄRKER DER KAAB SERIE
1.1 EIGENSCHAFTEN ......................................................................................................................... 17
1.2 INSTALLATION .............................................................................................................................. 17
1.2.1 Installation des Systems.......................................................................................................... 17
1.2.2 Weitere Installation des Systems............................................................................................ 18
1.2.3 Installation der Lautsprecher................................................................................................... 18
TEIL 2. ANSCHLUSS DER ANTENNEN UND ERDUNGSKABEL
2.1 EMPFANG VON UKW .................................................................................................................... 19
2.1.1 Installation der mitgelieferten FM Antenne ............................................................................ 19
2.1.2 Installation einer Antenne mittels 75 Ohm Koaxialkabel........................................................ 19
2.2 EMPFANG VON MW ...................................................................................................................... 19
2.2.1 Innenantenne für AM............................................................................................................... 19
2.2.2 Außenantenne für AM ............................................................................................................. 19
2.2.3 Massekabel (Erdung) .............................................................................................................. 19
ANHANG A. ANSCHLÜSSE DES ELA GERÄTES DER KAB SERIE
A.1 ANSCHLÜSSE DES GERÄTES ..................................................................................................... 20
A.1.1 Anschlüsse des Vollverstärkers (hintere Abdeckplatte)......................................................... 20
ANHANG B. BEDIENELEMENTE DES ELA GERÄTES DER KAB SERIE
B.1 BEDIENELEMENTE DES GERÄTES............................................................................................. 22
B.1.1 Bedienelemente und Anzeigen des Vollverstärkers (Frontplatte).......................................... 22
B.1.2 Bedienelemente und Anzeigen des Vollverstärkers (hintere Abdeckplatte).......................... 22
ANHANG C. FEHLERSUCHE
C.1 ALLGEMEINES............................................................................................................................... 23
ANHANG D. WARTUNG
D.1 ALLGEMEINES............................................................................................................................... 23
D.2 VORBEUGENDE WARTUNGEN.................................................................................................... 23
SPEZIFIZIERUNGEN ..................................................................................................................... 24

4
TABLE DES MATIERES
SECTION 1. AMPLIFICATEUR DE SONORISATION SERIE KAB
1.1 DESCRIPTION ........................................................................................................................... 27
1.2 INSTALLATION ........................................................................................................................... 27
1.2.1 Installation de base ......................................................................................................... 27
1.2.2 Installation évoluée ......................................................................................................... 28
1.2.3 Raccordement des haut-parleurs ................................................................................... 28
SECTION 2. CONNEXIONS ANTENNES ET CABLE DE TERRE
2.1 ANTENNE DE RECEPTION FM.................................................................................................. 29
2.1.1 Installation d'une antenne exclusivement FM ................................................................. 29
2.1.2 Installation d'une antenne utilisant un câble coaxial ...................................................... 29
2.1.3 Antenne intérieure .......................................................................................................... 29
2.2 ANTENNE DE RECEPTION AM ................................................................................................. 29
2.2.1 Installation d'une antenne AM......................................................................................... 29
2.2.2 Installation d'une antenne AM extérieure ........................................................................ 29
2.2.3 Câble de terre ................................................................................................................ 29
ANNEXE A. CONNECTIONS DES AMPLIFICATEURS SERIE KAB
A.1 CONNECTIONS DE L'AMPLIFICATEUR ................................................................................... 30
A.1.1 Connexion de l'amplificateur ........................................................................................... 30
ANNEXE B. CONTROLE DES AMPLIFICATEURS SERIE KAB
B.1 CONTROLES DE L'AMPLIFICATEUR......................................................................................... 32
B.1.1 Contrôle et indicateurs (face avant) ................................................................................ 32
B.1.2 Contrôle et indicateurs (face arrière) .............................................................................. 33
ANNEXE C. PROCEDURES EN CAS D'ANOMALIES
C.1 GENERALITES............................................................................................................................ 34
ANNEXE D. MAINTENANCE
D.1 GENERALITES............................................................................................................................ 34
D.2 MAINTENANCE ET ENTRETIEN PREVENTIF ........................................................................... 34
SPECIFICATIONS TECHNIQUES .............................................................................................. 35

5
TAVOLA DEI CONTENUTI
SEZIONE 1. MIXER/AMPLIFICATORE PER LA DIFFUSIONE SONORA SERIE KAB
1.1 FUNZIONI....................................................................................................................................... 37
1.2 INSTALLAZIONE............................................................................................................................ 37
1.2.1 Installazione base del sistema ................................................................................................ 37
1.2.2 Installazione avanzata del sistema.......................................................................................... 38
1.2.3 Installazione delle casse acustiche ......................................................................................... 38
SEZIONE 2. COLLEGAMENTO DELLE ANTENNE E DEL CAVO A TERRA
2.1 ANTENNA DI RICEZIONE FM........................................................................................................ 39
2.1.1 Installazione dell'Antenna FM................................................................................................ 39
2.1.2 Installazione di un'Antenna usando un cavo coassiale 75 Ohm............................................ 39
2.2 ANTENNA DI RICEZIONE AM ....................................................................................................... 39
2.2.1 Antenna AM per interni........................................................................................................... 39
2.2.2 Antenna AM per esterni.......................................................................................................... 39
2.2.3 Cavo di messa a terra (GND).................................................................................................. 39
APPENDICE A. CONNESSIONI DELLE UNITA' SERIE KAB
A.1 CONNESSIONI DELL'UNITA'......................................................................................................... 40
A.1.1 Connessioni dell'Amplificatore (Pannello Posteriore) ............................................................ 40
APPENDICE B. CONTROLLI DELLE UNITA' SERIE KAB
B.1 CONTROLLI DELL'UNITA' ............................................................................................................. 42
B.1.1 Controlli ed Indicatori dell'amplificatore (Pannello Frontale).................................................. 42
B.1.2 Controlli ed Indicatori dell'amplificatore (Pannello Posteriore)............................................... 42
APPENDICE C. PROCEDURE DI LOCALIZZAZIONE GUASTI
C.1 GENERALE .................................................................................................................................... 43
APPENDICE D. MANUTENZIONE
D.1 GENERALE .................................................................................................................................... 43
D.2 MANUTENZIONE PREVENTIVA.................................................................................................... 43
SPECIFICHE .................................................................................................................................. 44

English6
IMPORTANT SAFEGUARDS
1. READ INSTRUCTIONS -- All the safety and operating instructions should be read before the appliance is operated.
2. RETAIN INSTRUCTIONS -- The safety and operating instructions should be retained for future reference.
3. CLEANING -- Unplug video monitor or equipment from the wall outlet before cleaning. Do not use liquid cleaners or aerosol cleaners. Use a damp cloth for
cleaning.
4. ATTACHMENTS -- Do not use attachments not recommended by the video monitor or equipment manufacturer as they may result in the risk of fire, electric
shock or injury to persons.
5. WATER AND MOISTURE -- Do not use video monitor or equipment near water -- for example, near a bathtub, washbowl, kitchen sink, laundry tub, in a wet
basement, or near a swimming pool, or the like.
6. ACCESSORIES -- Do not place video monitor or equipment on an unstable cart, stand or table. The video monitor or equipment may fall, causing serious
injury to a child or adult, and serious damage to the equipment. Wall or shelf mounting should follow the manufacturer's instructions, and should use a
mounting kit approved by the manufacturer.
6A. Video monitor or equipment and cart combinations should be moved with care. Quick stops,
excessive force, and uneven surfaces may cause the equipment and cart combination to overturn.
7. VENTILATION -- Slots and openings in the cabinet and the back or bottom are provided for ventilation, and to ensure reliable operation of the video monitor
or equipment and to protect it from overheating. These openings must not be blocked or covered. The openings should never be blocked by placing the video
monitor or equipment on a bed, sofa, rug, or other similar surface. Video monitor or equipment should never be placed near or over a radiator or heat register.
Video monitor or equipment receiver should not be placed in a built-in installation such as a bookcase unless proper ventilation is provided.
8. POWER SOURCES -- Video monitor or equipment should be operated only from the type of power source indicated on the marking label. If you are not sure
of the type of power supplied to your home, consult your video monitor or equipment dealer or local power company. For video monitor or equipment designed
to operate from battery power refer to the operating instructions.
9. GROUNDING OR POLARIZATION -- This video monitor or equipment is provided with a polarized alternating - current line plug (a plug having one blade
wider than the other). This plug will fit into the power outlet only one way. This is a safety feature. If you are unable to insert the plug fully into the outlet, try
reversing the plug. If the plug should still fail to fit, contact your electrician to replace your obsolete outlet. Do not defeat the safety purpose of the polarized
plug.
10. POWER CORDS -- Do not allow anything to rest on the power cord. Do not locate video monitor or equipment where the cord will be abused by persons
walking on it.
11. HEED WARNINGS -- Follow all instructions marked on the video monitor or equipment.
12. LIGHTNING -- For added protection for video monitor or equipment during a lightning storm, or when it is left unattended and unused for long periods of time,
unplug it from the wall outlet and disconnect the antenna or cable system. This will prevent damage to the video product due to lightning and power-line
surges.
13. OVERLOADING --Do not overload wall outlets and extension cords as this can result in a risk of fire or electric shock.
14. OBJECT AND LIQUID ENTRY -- Never push objects of any kind into video monitor or equipment through openings as they may touch dangerous voltage
points or short-out parts that could result in a fire or electric shock. Never spill liquid of any kind on the product.
15. SERVICING -- Do not attempt to service video monitor or equipment yourself as opening or removing covers may expose you to dangerous voltage or other
hazards. Refer all servicing to qualified service personnel.
16. DAMAGE REQUIRING SERVICE -- Unplug video monitor or equipment from the wall outlet and refer servicing to qualified service personnel under the
following conditions:
A. When the power-supply cord or the plug has been damaged.
B. If liquid has spilled, or objects have fallen into the video product.
C. If the video product has been exposed to rain or water.
D. If the video product does not operate normally by following the operating instructions, adjust only those controls that are covered by the operating
instructions as an improper adjustment of other controls may result in damage and will often require extensive work by a qualified technician to restore
the video product to its normal operation.
E. If the video product has been dropped, or the cabinet damaged.
F. When the video product exhibits a distinct change in performance -- this indicates a need for service.
17. REPLACEMENT PARTS -- When replacement parts are required, be sure the service technician has used replacement parts specified by the manufacturer
or that have the same characteristics as the original part. Unauthorized substitutions may result in fire, electric shock or other hazards.
18. SAFETY CHECK -- Upon completion of any service or repairs to this video product, ask the service technician to perform safety checks to
determine that the video product is in proper operating condition.
USERS OF THE SYSTEM
ARE RESPONSIBLE FOR
CHECKING AND COMPLYING
WITH ALL FEDERAL, STATE,
AND LOCAL LAWS AND
STATUTES CONCERNING
THE MONITORING AND
RECORDING OF VIDEO AND
AUDIO SIGNALS. ULTRAK
SHALL NOT BE HELD
RESPONSIBLE FOR THE
USE OF THIS SYSTEM IN
VIOLATION OF CURRENT
LAWS AND STATUTES.

English 7
SECTION 1
KAB SERIES PUBLIC ADDRESS UNIT
1.1 PURPOSE
This unit features:
•Universal Inputs - Universal inputs receive both MIC and line level signals. Each input is equipped
with a combination jack to accept both XLR and ¼" phone connectors.
•Four Output Zones - Four separate output zones can be switched on or off independently using the
front panel controls.
•+48V DC Phantom Power switchable on and off for inputs 1 and 2.
•Priority assignment for channels 1 and 2.
•Remote Chime - The chime can be triggered by using an external signal.
•External DC Input - Allows the unit to be connected to an auxiliary power source during periods of
unexpected power loss.
•Telephone Input & Music On-hold - Provides AM/FM Tuner output to a compatible phone system
when using the KAK1201 Tuner or the KAK1203 Tuner/Cassette module.
•LED output level meter.
•Two-band main equalizer.
•Connect the KAR1201 expansion cabinet to expand the number of KAK series accessory modules
which can be used with this mixer/amplifier.
1.2 INSTALLATION
1.2.1 Basic System Installation
Installation of the KAB series public address amplifier must be performed by qualified service personnel
in accordance with all local and national electrical and mechanical codes.
Remove all components from the package and identify the items that will be used during installation.
A. Mount the amplifier into a suitable rack and secure it using all four rack mounting screws.
B. Check the voltage marked on the rear panel of the unit to ensure that it matches the supply
voltage. Connect the amplifier to the power source using the cable supplied. Do not defeat the
third ground pin of this unit; doing so may place the user at risk of electric shock.
C. Connect the audio input signal to the proper channels. MIC signals connect to XLR, while line-
level signals connect to the ¼" connectors. To keep noise minimized, always use a balanced cable
for the input connection.
D. Connect the speaker(s) to the proper Output screw terminals. The “hot” wire should connect to the
screw terminal marked with an impedance which matches the impedance of the load, and the
“cold” wire connects to the “COM” screw terminal.
IMPORTANT - always check to make sure the speaker wires are large enough to
handle the output current of the amplifier.

English8
1.2.2 Advanced System Installation
The following information will help you utilize the more advanced features of the KAB series public
address power amplifier.
A. The “DC IN” screw terminals are used to connect the KAB series mixer/amplifier to an alternate
power source, such as a battery, in the event of a power failure.
IMPORTANT - Always make sure you connect the proper DC voltage using the
correct polarity. Failure to do so will result in permanent damage to the device and
possibly the external power supply. Use a cable large enough to handle the current
requirements of the KAB series mixer/amplifier.
1.2.3 Speaker Installation
FOR 25V TERMINAL
MATCHING
TRANS
MAX20A
4 3 2 1
LOW
24~28V
70V
100V
(
(
8 Ω
HIGH 25V
HIGH
IMPEDANCE
DIRECT
OUTPUT
100V70V
SPK ZONES
MESSAGE
E/M CON
DC INPUT
HOT
COLD
Be sure that total impedance is not less than rated impedance.
FOR 8 TERMINAL Ω
SPEAKER 8
Ω=
-
+
16 Ω= 16 Ω=
-
+ - +
MAX20A
4 3 2 1
LOW
24~28V
70V
100V
(
(
8 Ω
HIGH 25V
HIGH
IMPEDANCE
DIRECT
OUTPUT
100V70V
SPK ZONES
MESSAGE
E/M CON
DC INPUT
HOT
COLD
FIGURE 1. SPEAKER INSTALLATION
FOR HIGH IMPEDANCE TERMINAL
MATCHING
TRANS MATCHING TRANS
MAX20A
4 3 2 1
LOW
24~28V
70V
100V
(
(
8 Ω
HIGH 25V
HIGH
IMPEDANCE
DIRECT
OUTPUT
100V70V
SPK ZONES
MESSAGE
E/M CON
DC INPUT
HOT
COLD
FIGURE 2. SPEAKER INSTALLATION FOR HIGH IMPEDANCE TERMINAL

English 9
SECTION 2
CONNECTION OF ANTENNAS AND GROUND CABLE
2.1 FM RECEPTION
Please remember that FM broadcast signals may be difficult to receive in low-lying areas, around
buildings and in iron-reinforced buildings.
2.1.1 Installation of Included Dipole FM Antenna
Connect the included dipole antenna to the 300 Ohm terminals on the rear panel of the KAR1201
expansion unit (see Figure 3). While listening to the reception, adjust the position of the dipole antenna
until optimum reception is received.
2.1.2 Installation of an Antenna Using 75 Ohm Coaxial Cable
In regions where reception may be weak, you may use a larger outdoor antenna. These types of
antennas usually feature a 75 Ohm coaxial connection. The KAR1201 expansion unit is equipped with
a 75 Ohm antenna connector on the rear panel.
FIGURE 3. INSTALLATION OF AN FM ANTENNA FIGURE 4. INSTALLATION OF AN AM ANTENNA
2.2 AM RECEPTION
2.2.1 AM Indoor Antenna
Connect a cable (20 to 26 feet in length) to the AM terminal on the rear panel of the KAR1201
expansion unit. This cable should be routed away from power cables and fluorescent or neon lights
(see Figure 4).
2.2.2 AM Outdoor Antenna
For improved reception, you may install an outdoor AM antenna. Use a vinyl coated wire (20 to 26 feet
in length is optimum). Connect the antenna to the rear panel of the KAR1201 expansion unit.
2.2.3 Ground Cable (Earth GND)
Connect the grounding cable (GND) to the earth for safety and reduction of noise. (see Figure 4)
GNDAM
F M 75
W
300 W
FM DIPOLE ANTENNA
FM ANTENNA
ANTENNA
DIRECTION OF
BROADCASTING STATION
EARTH
GNDAM
F M 75
W
300 W
A
NTENNA
A
NTENNA
EARTH
A
M OUTDOOR
WALL SURFACE INDOOR ANTENNA
OR

English10
APPENDIX A
CONNECTIONS FOR KAB SERIES PUBLIC ADDRESS SYSTEM
A.1 UNIT CONNECTIONS
The following connections are located on the amplifier. See Figure 5 for connection locations.
A.1.1 Amplifier Connections (Rear Panel)
FIGURE 5. AMPLIFIER CONNECTION LOCATIONS
A. Fuse Holder - Replace blown fuses with same type and rating. If fuses continue to blow, then stop
replacing them and refer to qualified personnel.
120V ac 220/230/240V ac 24V DC
KAB 2060M SB 1.6A/250V T 0.8A/250V 5A/250V
KAB 2120M SB 4A/250V T 2A/250V 10A/250V
KAB 2240M SB 6.3A/250V T 3.15A/250V 20A/250V
B. 24V DC Terminals - Provided for connection to an auxiliary power source.
NOTE: Be sure to confirm the polarity before connecting the auxiliary power source.
Failure to do so may permanently damage the unit or the power supply.
C. Message E/M Control Terminals - used to trigger digital messages from the KAK2001 or KAK2104
accessory modules.
D. Antenna Terminals (only if tuner is installed):
•FM - You can connect a 75 Ohm coaxial cable or 300 Ohm feeder cable to these terminals.
•AM - Connect the AM antenna to this terminal.
•GND - Used as a grounding terminal for AM reception to protect the unit in a thunder storm
and to reduce background noise.
E. Remote Control Connection Jack - connects an Ultrak remote control to the KAB series unit.
F. Input Jack - universal input accepts MIC and line level signals.
VOLTAGE
MODEL
US EONLYWI T HA250VFUSE
GNDAM
FM 75
W
300 W
CAUTION
RISK OF EL ECTR ICSHOCK
DO NO T OPE N
SERIAL NO.
PUBLIC ADDRESS PRE-AMPLIFIER
& AMPLIFIER WITH 4 SPEAKER ZONES
MADE IN KOREA
CAUTION: TO PREVENT ELECTRIC SHOCK DO
NOT REMOVE TOP OR BOTTOM COVERS.
NO USER SERVICEABLE PARTS INSIDE.
WA R NIN G: TO REDUCE THE RISK OF FIRE OR
ELECTRIC SHOCK DO NOT EXPOSE THIS
EQUIPMENT TO R AIN OR M OISTU RE.
30
20
10 50
PRIORITYPRIORITY
12
5 4 3
MIC(XLR)/LINE(PHONE) INPUT
AMP IN PRE OUT PACK UNIT
30
20
10 50
48V 48V
POWER SWITCH
POWER
HIGH IMPEDANCE
DIRECT
OUTPUT
100V70V
SPK ZONES
MESSAGE
E/M CON
DC INPUT
25V
H.A H.A
2 1
MASTER
15V
GND
A
UDIO
Remote Control
GND
15V
POWER
DATA IN AUDIO IN
1
4
3
5
2
7 6
CHIME
REMOTE
TEL
IN
M.O.H
POWER
1
4
3 5
2
MIC
12
3
G
S(GND)
T( )
R( )
S R T
LINE
HOT
COLD
U
L
AC IN 625W
120VAC/S51 7A
220VAC/50T 4A
230VAC/50T 4A
240VAC/50T 4A
MODEL NO.: KAB 2240M(E)
MAX20A
1 2 3 4
4 3 2 1
LOW
24~28V
70V
100V
(
(
8 W
C D E F
A
B
M L K J G
H
I

English 11
G. Pack Unit (KAK1201) Connection Jack - a RJ45 jack for the connection between the KAB series unit
and the expansion module (KAK 1201).
H. Direct Pre Out Jack - for connecting the direct pre out signal to an external amplifier, mixer or signal
processor.
I. Variable Amp In Jack - for direct signal input from external equipment (+4dB). Controlled by the
MASTER volume control on the front panel.
J. Telephone In Terminal - to be connected to telephone exchange system for paging.
NOTE: When a paging signal is connected into this terminal, all other input signals,
except AMP IN, are muted.
K. Remote Chime Terminal - When these terminals are shorted, the four-tone chime is activated. This
terminal is used for remote control activation of the chime.
L. Music On Hold Terminal (tuner installed only) - These terminals are for connecting to the telephone
system.
NOTE: When the tuner is turned on, the tuner output signal is always supplied to this
terminals and is not adjustable with the master and tuner volumes .
M. Speaker Terminal - Connect speakers between the proper impedance terminals.
70V 100V
KAB 2060M 82 Ω167Ω
KAB 2120M 41 Ω83 Ω
KAB 2240M 20 Ω42 Ω
VOLTAGE
MODEL NOTE: Total impedance must
be equal to or higher than the
amplifier output rated
impedance.

English12
APPENDIX B
CONTROLS FOR
KAB SERIES PUBLIC ADDRESS UNIT
B.1 UNIT CONTROLS
The following controls and indicators are located on the amplifier. See Figures 6 and 7 for control and
indicator locations.
B.1.1 Amplifier Controls and Indicators (Front Panel)

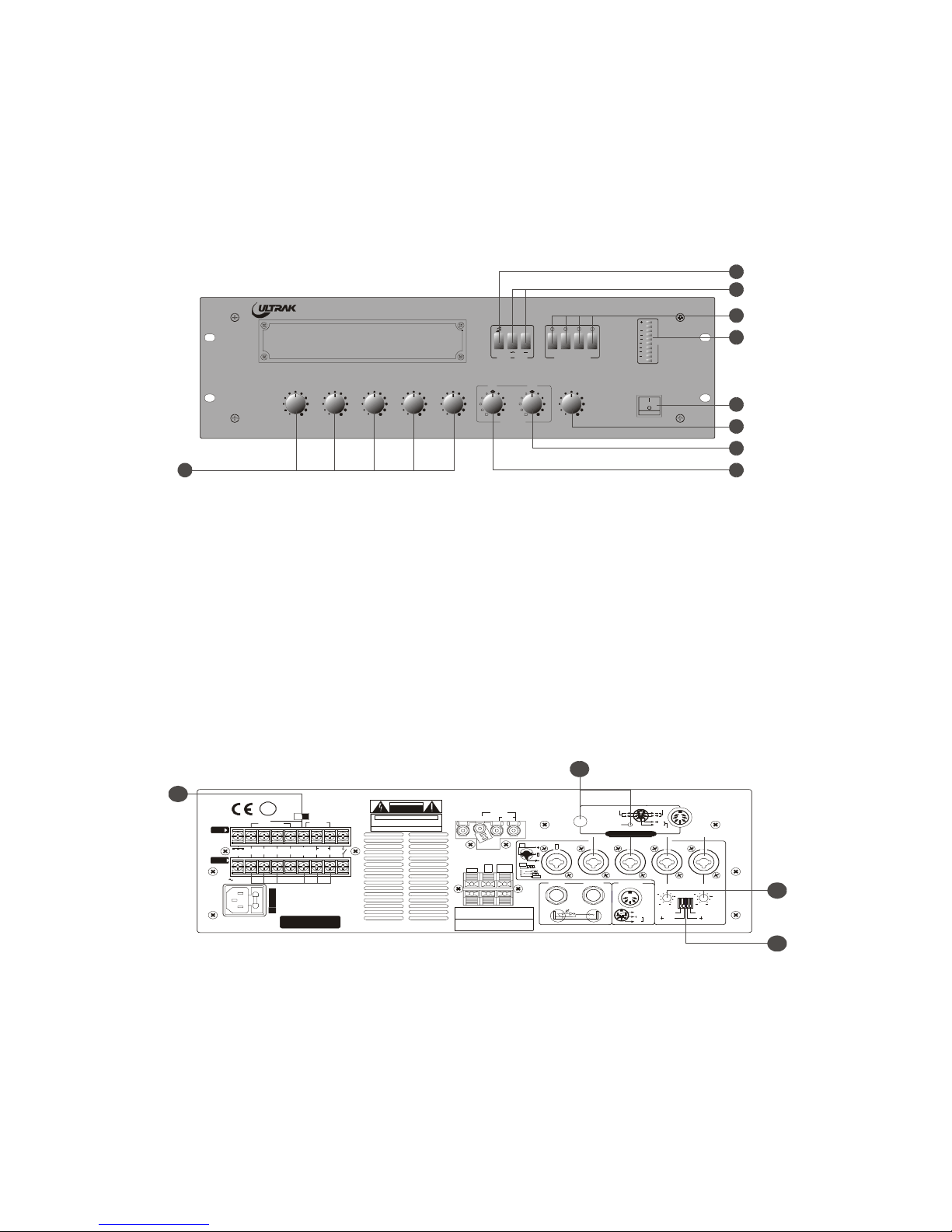

FIGURE 6. AMPLIFIER CONTROL LOCATIONS (FRONT PANEL)
A. Power Switch - Provides power to the unit. When power is applied, the LED indicator will illuminate.
B. Master Volume - used for adjusting the overall volume for the unit.
C. High EQ - high frequency control.
D. Low EQ - low frequency control.
E. CH 1-5 Volume - used to adjust the level of the MIC or line signal.
F. Chime Switch - activates the four tone chime.
G. Siren Switch - activates constant or rise and fall siren.
H. Speaker Zone Selector - turns individual output zones on and off. The LED indicator illuminates
when a zone is active.
I. Output Level Display - indicates the output level.
B.1.2 Amplifier Controls and Indicators (Rear Panel)
FIGURE 7. AMPLIFIER CONTROL LOCATIONS (REAR PANEL)
A. Power Switch - for optional KAB series remote control.
B. Impedance Selector Switch - for selecting the impedance of the high impedance terminals.
C. Channels 1 & 2 H. A. Controls - adjusts input sensitivity for the microphone. The variable range is -
40dB from -50dB to -10dB.
D. Channels 1 & 2 Priority and Phantom Power Selector - Selects either Channels 1 or 2 to have
priority over all other channels. This switch also applies phantom power to Inputs 1 and 2.
POWER
REMOTE MIC LINE MI C LIN E MIC LINE MIC LINE MIC LINE LOW
2
0
2
5
7
10
13
16
ON
EQUALIZER MASTERCH 1 CH 2 CH 3 CH 4 CH 5
21
CHIME SI REN ZONE SELECTOR
1 2 3 4
LEVEL
METER
HIGH
FlexPRO Mixer/Amplifier 240Watts KAB 2240M(E)
A
B
C
DE
F
G
H
I
USEONLYWI T HA25 0VFUSE
GND
AM
FM 75
W
300 W
CAUTION
RISK O F EL ECTRIC S HOCK
DONOTOPEN
SERIAL NO.
PUBL IC ADDRESS PRE- AMPLI FIER
& AMPLIFIER WITH 4 SPEAKER ZONES
MAD E IN K ORE A
CAUTION: TO PR EVENT ELECTRIC SHOCK DO
NOT REMOVE TOP OR BOTTOM COVERS.
NO USER SERVICEABLE PARTS INSIDE.
WARNING: TO R E DUCE TH E RISK OF F IRE OR
ELECTRICSH OC KDO NOT EXPOSE THIS
EQUIPMENT TO RAIN OR MO ISTURE.
30
20
10 50
PRIORITYPRIORITY
12
5 4 3
MIC(XLR)/LINE(PHONE) INPUT
AMP IN PRE OUT PA CK U NI T
30
20
10 50
48V 48V
POWER SWITCH
POWER
HIGH
HIGH
IMPEDANCE
DIRECT
OUTPUT
100V70 V
SPK ZONES
MESSAGE
E/M C ON
DC INPUT
25V
H.A H.A
2 1
MASTER
15V
GND
A
UDIO
Remote Control
GND
15V
POWER
DATAIN AUDIO IN
1
4
3
5
2
7 6
CHIME REMOTETEL IN
M.O.H
POWER
1
4
3
5
2
MIC
12
3
G
S(GND )
T( )
R( )
S R T
LINE
HOT
COLD
U
L
AC IN 625W
120VAC/S 51 7A
220VAC/5 0T 4A
230VAC/5 0T 4A
240VAC/5 0T 4A
MODEL NO.: KAB 2240M(E)
MAX20A
1 2 3 4
4 3 2 1
LOW
24~28V
70V
100V
(
(
8 W
D
C
A
B

English 13
APPENDIX C
TROUBLESHOOTING PROCEDURES
C.1 GENERAL
If problems occur at the initial installation phase, verify the equipment has been wired properly and
installed in accordance with the procedures in this manual. Because this system can contain several
pieces of equipment, it may be necessary to verify each piece of equipment has been installed and is
operating correctly. Once the problem is isolated to a specific piece of equipment, refer to the specific
equipment manual for further information.
The following problems and solutions highlight basic troubleshooting guidelines. Refer to APPENDIX B
for connector and setting locations for the KAB series amplifier.
Problem Possible Solution
a. No Audio 1. Verify power to all pieces of equipment in the system.
2. Verify that the power switches are in the on position.
3. Verify that all connections have been properly made.
b. Audio, 1. Power down the system for one minute and then turn the
but no power back ON.
control
APPENDIX D
MAINTENANCE
D.1 GENERAL
This section contains the information on preventive maintenance and cleaning procedures for the
amplifier.
D.2 PREVENTIVE MAINTENANCE
Use of preventive maintenance allows detection and correction of minor faults before they become
serious enough to cause equipment failure.
Every three months, perform the following:
1. Inspect all connecting cabling for deterioration or other damage.
2. With power removed from the unit, clean with a soft, damp cloth. Do not use harsh cleaners or
alcohol as they may damage the finish.
3. Verify that all of the hardware is secure.

English14
SPECIFICATIONS
AMPLIFIER SECTION
Rated power(at 1% THD) KAB 2060 : 60W(RMS)
KAB 2120 : 120W(RMS)
KAB 2240 : 200W(RMS)
Frequency response(±3dB) 80Hz to 15KHz
THD @ 1khz (Rated power) Less than 1%
Tone control Low ±10dB at 100Hz
High ±10dB at 10KHz
Signal to noise ratio Line : Greater than 70dB
MIC : Greater than 60dB
Input MIC : -50dB
Line : -10dBm
TEL.IN : -10dBm
GENERAL
Power source 120/220/230/240V ac, 50/60Hz
24V ac
Dimensions AMP : 420W ×110H×320D mm
(16.8W x 4.4H x 12.8D in)
Weight KAB 2060 : 10Kg (22 lbs.)
KAB 2120 : 12Kg (26.4 lbs.)
KAB 2240 : 13Kg (28.6 lbs.)

English 15
THIS PAGE INTENTIONALLY LEFT BLANK

Françias16
WICHTIGE SICHERHEITSHINWEISE
1. LESEN DER BEDIENUNGSANLEITUNG – Lesen Sie vor Inbetriebnahme dieses Geräts die Bedienungsanleitung und die Sicherheitshinweise
sorgfältig und vollständig durch.
2. AUFBEWAHREN DER BEDIENUNGSANLEITUNG – Bewahren Sie diese Anleitung auf, um die enthaltenen Informationen jederzeit nach-
schlagen zu können.
3. REINIGUNG – Vor jedem Reinigen des Monitors und der Zusatzgeräte muß das Netzkabel aus der Steckdose gezogen werden. Verwenden Sie
keine flüssigen oder aerosolhaltigen Reinigungsmittel, sondern ein leicht angefeuchtetes Tuch.
4. ZUBEHÖR – Verwenden Sie ausschließlich vom Hersteller empfohlenes Zubehör, da anderenfalls die Gefahr von Feuer, eines elektrischen
Schlages oder Personenschadens besteht.
5. WASSER UND FEUCHTIGKEIT – Halten Sie alle Geräte von Flüssigkeit, Feuchtigkeit u.ä. fern..
6. AUFSTELLUNG – Stellen Sie die den Monitor und die Zusatzgeräte nur auf standfeste Unterlagen, um eine Verletzungsgefahr für Personen
