urmet domus IPerVoice 1039 User manual

DS 1039-008D LBT 8277
Mod.
1039
DISPOSITIVO DI PROGRAMMAZIONE BLUETOOTH
BLUETOOTH PROGRAMMING DEVICE
DISPOSITIF DE PROGRAMMATION BLUETOOTH
DISPOSITIVO DE PROGRAMACIÓN BLUETOOTH

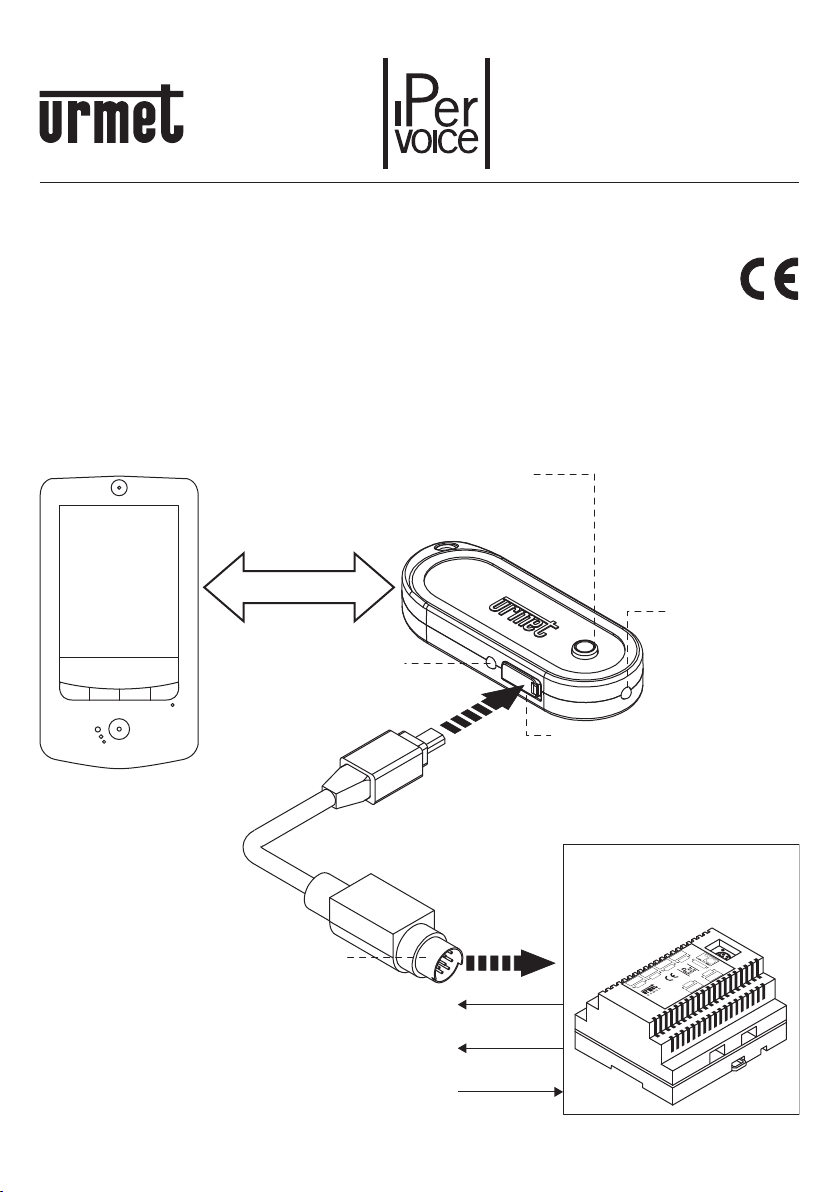

Sch./Ref. 1039/56
PDA/Telefono
PDA/telephone
PDA/Téléphone
PDA/Teléfono
BUS IN BUS OUT
DER.2 DER. 3DER. 4
DER.1
Sch.
Rif.
1039/36
INTERCOM INTERFACE
INTERFACCIAINTERCOMUNICANTE
PROGR.IN
Led verde
Green led
Diode verte
Led verde
MAX. 10m Led blu
Blue led
Diode bleu
Led azul
Pulsante per accensione Led blu
Blue LED on button
Touche pour l’allumage de la DEL bleue
Pulsador de encendido Led azul
Connettore Mini USB
Mini USB connector
Connecteur Mini USB
Conector Mini USB
Dispositivo da programmare
Device to be programmed
Dispositif à programmer
Dispositivo a programar
Power
TX
RX
Connettore Minidin da connettere
al dispositivo da programmare
Minidin connector for connecting
to the device to be programmed
Connecteur Minidin à brancher
au dispositif à programmer
Conector Midin a conectar
en el dispositivo a programar

2DS1039-008D
ITALIANO
Il dispositivo di programmazione Bluetooth viene utilizzato per programmare diversi dispositivi e viene
alimentato dagli stessi.
È possibile programmare i dispositivi utilizzando un terminale provvisto di interfaccia Bluetooth sul quale
è installato il software di programmazione dedicato. Per la procedura di programmazione far riferimento al
manuale tecnico del sistema di cui fa parte il dispositivo.
Sul dispositivo sono presenti due LED:
LED Verde: indica lo stato di funzionamento dell’interfaccia:
Acceso= alimentato.
Spento= non alimentato.
LED Blu: si attiva premendo il pulsante presente sull’interfaccia ed ha una funzione di illuminazione. Il led
viene alimentato da una batteria posta all’interno del dispositivo.
Per la sostituzione della batteria, utilizzata per alimentare esclusivamente il LED blu, svitare le 4 viti alla base
del dispositivo e sostituire la batteria così come mostrato nella gura in ultima pagina.
CARATTERISTICHE TECNICHE
Banda di frequenza: 2402 ÷ 2480 MHz
Potenza di uscita (Max): 4,6 dBm
DICHIARAZIONE DI CONFORMITÀ UE SEMPLIFICATA
Il fabbricante, URMET S.p.A., dichiara che il tipo di apparecchiatura radio:
DISPOSITIVO DI PROGRAMMAZIONE BLUETOOTH Sch. 1039/56
è conforme alla direttiva 2014/53/UE.
Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.urmet.com
The Bluetooth programming device is used to program various devices and is powered by the devices
themselves.
The devices can be programmed using a specic terminal with Bluetooth interface running the dedicated
programming software. Refer to the system technical manual to which the device belongs for the
programming procedure.
The device has two LEDs:
Green LED: indicates the interface operating state:
On= powered.
O= not powered.
Blue LED: press the button on the interface to switch on for lighting function. The LED is powered by a
battery inside the device.
To replace the battery (used only for powering the blue LED), loosen the four screws under the device and
replace the battery as shown in the gure on the last page.
TECHNICAL FEATURES
Frequency band: 2402 ÷ 2480 MHz
Output power (Max): 4,6 dBm
SIMPLIFIED EU DECLARATION OF CONFORMITY
Hereby, URMET S.p.A. declares that the radio equipment type:
BLUETOOTH PROGRAMMING DEVICE Ref. 1039/56
is in compliance with Directive 2014/53/EU.
The full text of the EU declaration of conformity is available at the following internet address: www.urmet.com
ENGLISH

3
DS1039-008D
Le dispositif de programmation Bluetooth est utilisé pour programmer plusieurs dispositifs et il est alimenté
par les mêmes.
Les dispositifs peuvent être programmés à l’aide d’un terminal pourvu d’interface Bluetooth où le logiciel de
programmation dédié est installé. Pour la procédure de programmation, se reporter au manuel technique
du système auquel le dispositif appartient.
Le dispositif comporte deux DEL:
DEL verte: indique l’état de fonctionnement de l’interface:
DEL allumée= alimentée
DEL éteinte= non alimentée.
DEL bleue: elle est activée en appuyant sur la touche présente sur l’interface et elle a la fonction d’éclairage.
La DEL est alimentée par une batterie située à l’intérieur du dispositif.
Pour le remplacement de la batterie utilisée uniquement pour alimenter la DEL bleue, dévisser les 4 vis à la
base du dispositif et remplacer la batterie comme indiqué sur la gure à la dernière page.
CARACTERISTIQUES TECHNIQUES
Bande de fréquence: 2402 ÷ 2480 MHz
Puissance de sortie (Max): 4,6 dBm
DECLARATION UE DE CONFORMITE SIMPLIFIEE
Le soussigné, URMET S.p.A., déclare que l’équipement radioélectrique du type
DISPOSITIF DE PROGRAMMATION BLUETOOTH Réf. 1039/56
est conforme à la directive 2014/53/UE.
Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet suivante: www.urmet.com
FRANÇAIS
El dispositivo de programación Bluetooth se utiliza para programar distintos dispositivos y está alimentado
por los mismos.
Es posible programar los dispositivos utilizando un terminal con interfaz Bluetooth que tenga instalado el
software de programación especíco. Para el procedimiento de programación consultar el manual técnico
del sistema del que forma parte el dispositivo.
En el dispositivo hay dos LEDs:
LED verde: indica el estado de funcionamiento de la interfaz:
Encendido= alimentado.
Apagado= sin alimentación.
LED azul: se activa accionando el pulsador presente en la interfaz y tiene una función de iluminación. El
led se alimenta con una batería que está dentro del dispositivo.
Para reemplazar la batería utilizada exclusivamente para alimentar el LED azul, desenroscar los 4 tornillos
de la base del dispositivo y cambiar la batería como se ilustra en la gura de la última página.
CARACTERÍSTICAS TÉCNICAS
Banda de frecuencia: 2402 ÷ 2480 MHz
Potencia de salida (máx.): 4,6 dBm
DECLARACIÓN UE DE CONFORMIDAD SIMPLIFICADA
Por la presente, URMET S.p.A. declara que el tipo de equipo radioeléctrico
DISPOSITIVO DE PROGRAMACIÓN BLUETOOTH Ref. 1039/56
es conforme con la Directiva 2014/53/UE.
El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente:
www.urmet.com
ESPAÑOL

DS 1039-008D LBT 8277
Area tecnica
servizio clienti +39 011.23.39.810
http://www.urmet.com
e-mail: [email protected]
MADE IN CHINA
URMET S.p.A.
10154 TORINO (ITALY)
VIA BOLOGNA 188/C
Telef. +39 011.24.00.000 (RIC. AUT.)
Fax [phone] - 323
Batteria (CR927 3V)
Battery (CR927 3V)
Batterie (CR927 3V)
Batería (CR927 3V)
Viti
Screws
Vis
Tornillos
