OWNERS MANUAL
‘BLACK SABBATH’ CD PLAYERS
USB 7337 - 7338 - 7339

USB 7337 - 7338 - 7339
‘Black Sabbath’ CD Players
GENERAL SAFETY INSTRUCTIONS
BE CAREFUL WITH HIGH TEMPERATURES, AVOID DUST & MOISTURE, KEEP AWAY FROM TV &
MAGNETISM, AVOID PLACING ON UNSTABLE LOCATION, DO NOT USE CHEMICALS, IF OUT OF
ORDER CONTACT SALES AGENCY IMMEDIATELY, DO NOT OPEN THE CASE, BE CAREFUL WITH THE
POWER CORD
FOR SAFE AND EFFICIENT OPERATION
1. Be careful with heat and extreme temperature
Avoid exposing it to direct sunlight or near a heating appliance. Do not exceed temperatures below
5 °C, or over 35 °C.
2. Keep away from humidity, water and dust.
Do not place appliance in a location with high humidity or lots of dust. Containers with liquid should
not be placed on the set.
3. Keep away from sources of hum and noise, such as a transformer motor, tuner, TV set or ampli-
fier.
4. Avoid placing on unstable locations. Select a level and stable location to avoid vibration.
5. Do not use chemicals or volatile liquids for cleaning.
Use a clean dry cloth to wipe off dust, or a moist soft cloth for stubborn dirt.
6. If out of order, contact sales agency immediately.
If any troubles arise, remove the power plug immediately, and contact an engineer for repairing.
Do not open the cabinet yourself, it may result in an electric shock.
6-1. Be careful with the power cable.
Never pull the power cable to remove the plug from the outlet, be sure to hold the plug. When not
using the player for an extended period of time be sure to disconnect the plug from the outlet.
7. Handle the compact disc carefully.
Always keep the disc clean; do not use cracked discs, it will damage the player.
Keep the packaging safe so that, if the equipment is defective, you can
send it back in its original packaging and so avoid any damage.
©US Blaster Europe BV
Do not carry out any repairs on the equipment yourself; doing so will invalidate the guarantee.
The equipment may also not be modified; doing so will also invalidate the guarantee.
The guarantee is also invalidated if accidents and damage of any form are caused as a result
of improper use and/or not heeding the warnings in general as laid out in this user guide.
US Blaster Europe accepts no responsibility for any personal accidents as a consequence of not
following the safety instructions and warnings. This is also the case for consequential loss in
any form.

USB 7337 - 7338 - 7339
‘Black Sabbath’ CD Players
1. HEADPHONE JACKS
Used for connecting headphones.
2. JOG & SHUTTLE WHEELS
Shuttle: Use the dial to select the scanning direction and speed. The disc is scanned in forward
direction when the shuttle dial is turned clockwise from the neutral position and in the reverse
direction when the shuttle dial is turned counter-clockwise. The scanning speeds up when the
shuttle dial is tumed faster.
Jog: ln pause mode, if you turn the jog, the point at which the sound is being
produced moves by a number of frames corresponding to the number of clicks. Clockwise moves
the point forward, counterclockwise moves the point backward.
In play mode ,the jog increases or decreases the speed of the song.
(clockwise : increase, counter-clockwise: decrease).
3. TIME BUTTON
Use this button to choose the time mode: Elapsed time, remaining time or total remaining time.
4. REPEAT BUTTON
Use this button to repeat one track or all the tracks of the CD.
5. IN BUTTON (LOOP SYSTEM)
This button sets the beginning of the loop. The loop indicator flashes on the display.
6. ROBO/SINGLE/CONTINUE
Press these to switch between the SINGLE and CONTINUOUS play mode. The selected mode
is indicated on the LCD screen. In SINGLE mode the unit stops after each track. In CONTINUE
mode, the unit reads all track and stops.
7. PROG BUTTON
You can program several tracks (20 tracks max.):
-Press the PGM button to enter the program mode.
-Use the skip track buttons to choose the track you want, then press the PGM button
-Repeat the operation to select all the tracks you want.
-Press the play / pause button to start the playback.
8. OUT BUTTON (LOOP SYSTEM)
When you press this button, you set the end point of the seamless loop and you start the loop.
To finish the loop, press this button again.
9. TRACK SELECT BUTTONS
Pressing 0-9 buttons, allows you to select tracks directly.
10. RELOOP BUTTON (LOOP SYSTEM)
This button is used to start the last saved loop.
11. SKIP |<< BUTTON
Use this button to re-start the track or to select the previous track.

USB 7337 - 7338 - 7339
‘Black Sabbath’ CD Players
12. CUE BUTTON
Pressing the CUE button during play provides a return to the position at which play was started.
13. +10 BUTTON
Use this button to jump 10 tracks.
14. PLAY / PAUSE BUTTON
The pitch will automatically rise when the + button is pressed and return to the original pitch when
it is released.
15. SKIP >>| BUTTON
Use this button to select the next track.
16. PITCH CONTROL
Use this fader to increase or decrease the speed of the track.
17. PITCH BEND + BUTTON
The pitch will automatically rise when the + button is pressed and return to the original pitch when
it is released.
18. PITCH BUTTON
If you push this button, the adjustement of the pitch potentiometer is available.
19. DISPLAY
20. PITCH BEND BUTTON
The pitch will drop while the button is pressed and return to the original pitch when it is released.
21. EJECT BUTTON
Press to load or eject disk.
NOTE: disc holder will not open unless stop or pause button has been pushed first.
22. DISC HOLDER
Place the discs in the holder,press the OPEN/CLOSE button to open and close the disc holder.
23. SEARCH BUTTON
When the indicator LED is lit, dial the jog for quick search forward and backward,
When the jog is unmoved for 8 seconds, the indicator turns off.
24. INPUT FADER
Controls indivdual source levels for CH1-2 in the mix
25. LED METER
Indicates the master output level

USB 7337 - 7338 - 7339
‘Black Sabbath’ CD Players
26. INPUT TOGGLE SWITCH
Selects which source will be live to that channel based on what you have conntected to the rear
panel input section.In CD1-2 position the internal CD units are active.
27. CUE FOR CH1-2
Selects which source will be live to that channel for CH1 &CH2
28. CH1 & CH2 GAIN CONTROL
Adjusts CH1&CH2 levels
29. CUE LEVEL CONTROL
Adjusts cue volume
30. DJ MIC
Adjusts microphone level
31. HIGH FADER 1-2
Adjusts CH1&CH2 equalization of high tones
32. MID FADER 1-2
Adjust CH1&CH2 equalization of mid tones
33. LOW FADER 1-2
Adjust CH1&CH2 equalization of low tones
34. FADER START
Activation allows you to start the CD players from you crossfader.Travel from left to right will start
the right CD player and pause the left CD player.
35. MASTER LEVEL
Adjust master level output.
36. REPLACEABLE CROSSFADER
Achieves clean segues between the two input channels. ‘Hard left’ selects channel 1.’Hard right’
selects channel 2. With the crossfader centered, both assigned channels are live. Use the cross-
fader for fast and seamless segues from one selected channel to the other.

USB 7337 - 7338 - 7339
‘Black Sabbath’ CD Players
Rear Connection:
37. AC CORD
Used this cable to connect the AC mains power to the unit.
38. POWER BUTTON
Press the power switch to turn the unit on. To switch the POWER off, press the POWER switch
again.
39. POWER SUPPLY SWITCH
Used this selector to choose the correct power supply.
40. GND
Grounding lug for turntable connection. Always use this connection when using turntables.(your
turntable cable should have a grounding wire)
41. LINE/PHONO INPUT SWITCH
Use this to allow either line level or phono level equipment to be plugged into your channel inputs.
When phono input is selected, your signal is fed directly to the high-quality RIAA phono pre-
amplifiers. Line level sources will overload the sensitive phono pre-amps and will sound very bad,
so always be sure to toggle the line/phono switch over to line before connection of line sources.
42. INPUT
Plug in the line level device such as tape deck or additional CD player here.
43. DJ MIC
For XLR type microphones.
44. MIC INPUT
For 1/4” microphone plugs.
45. STEREO MAIN OUTPUT
Unbalanced RCA connectors controlled by the master fader.
46. LINE OUT
Connect to the line input of a mixer.

USB 7337 - 7338 - 7339
‘Black Sabbath’ CD Players
DISK 1 DISK 2
COMPACT
DIGITALAUDIO
SEAMLESS LOOP
Anti-Shock
37
38 40 39 45 41 41
42 43 44
125 24 24
219
14
12
23
5
6
4
21
119333231 28 262628 31 32 3331315167
30 35
29 27
18
20
17
10
8
22
34 36
Anti-Shock
COMPACT
DIGITALAUDIO
OPEN/CLOSE OPEN/CLOSE
REPEAT REPEAT
TIME TIME
PROG PROG
SINGLE/
CONTINUE
SINGLE/
CONTINUE
TRACK TRACK
LOOP LOOP
PITCHBEND PITCHBEND
USB-7337
AC ~IN
230V
GND
115V
OFF
ON
FUSE 250V1A L
OUTPUT INPUT INPUT
RCE AMP LINE 2 LINE 1
LINE 2 PHONO2
LIN E 1 PHONO1
LL
RR
DJ MIC MIC
MADE IN CHINA
CAUTION
RISK OF ELECTRIC SHOCK.
WARNING: SHOCK HAZARD-DO NOTOPEN
DO NOT OPEN
AVIS:RISQUE DE CHOCELECTRIQUE-NEPAS OUVRIR
CAUTION :REPLACEWITH SAME TYPE F1 AL 250V FUSE
ATTENTION :UTILISER UN FUSIBLE DE RECHANGE DE MEME
TYPE DE F1 AL 250V
WARNING :TO REDUCE THERISK OF FIRE OR ELECTRICAL
SHOCK DO NOT EXPOSE THIS EQUIPMENT TO
RAINOR MOISTURE
POWERSUPPLY
AC 115V/230V-240V-60/50Hz
POWERCONSUMPTION75WATT S
THIS DIGITALAPPARATUS DOES NOT EXCEED THE
CLASS B LIMITS FOR RADIONOISE EMISSIONS
FROM DIGITALAPPARATUS SET OUTIN RADIO
INTERFERENCE REGULATION OF CANADIAN
DEPARTMENT OF COMMUNICATIONS
THIS DEVICE COMPLIES WITHPART 15 OF THE FCC
RULES OPERATI ON IS SUBJECTTO THE FOLLOWING
TWO CONDITION:(1)THIS DEVICE MAY NOT CAUSE
HARMFUL INTERFERENCE,AND(2)THIS DEVICE MUST
ACCEPT ANY INTERFERENCERECEIVED,INCLUDING
INTERFERENCETHAT MAYCAUSE UNDESIRED
OPERATI ON.
LASERKLASSE 1
APPAREILALASER DE CLASSE 1
LUOKAN 1 LASER LAITE
KLASS 1 LASER APPARAT
CLASS 1LASER PRODUCT
COMPLIE 3 WITHDHHS RULES21
CFRCHAPTER 1 SUBCHAPTER 3
THIS APPARATUS SHOULD NOT BE EXPOSED
TO DRIPPING OR SPLASHING,AND NO OBJECTS
FILED WITHLIQUIDS, SUCHAS VASES,SHOULD
BE PLACED ON THEAPPA RATUS
TRACK AUTO CUETRACK AUTO CU E
ELAPSED TOTAL REMAINELAPSED TO TA L REMAIN
PROGRAM SINGLE ROBOPROGRAM SI NGLE ROBO
REPEAT 1ALL CONTINUE LOOPREPEAT1 ALL C ONTINUE LOOP
PITCH BPMPITCH BPM
TRACK AUTO CUETRACK AUTO CUE
ELAPSED TOTALREMAINELAPSED TO TA L REMAIN
PROGRAM SINGLE ROBOPROGRAM SI NGLE ROBO
REPEAT1 ALL CONTINUE LOOPREPEAT 1 ALL CO NTINUE LOOP
PITCH BPMPITCH BPM
USB 7337 - USB 7338

USB 7337 - 7338 - 7339
‘Black Sabbath’ CD Player

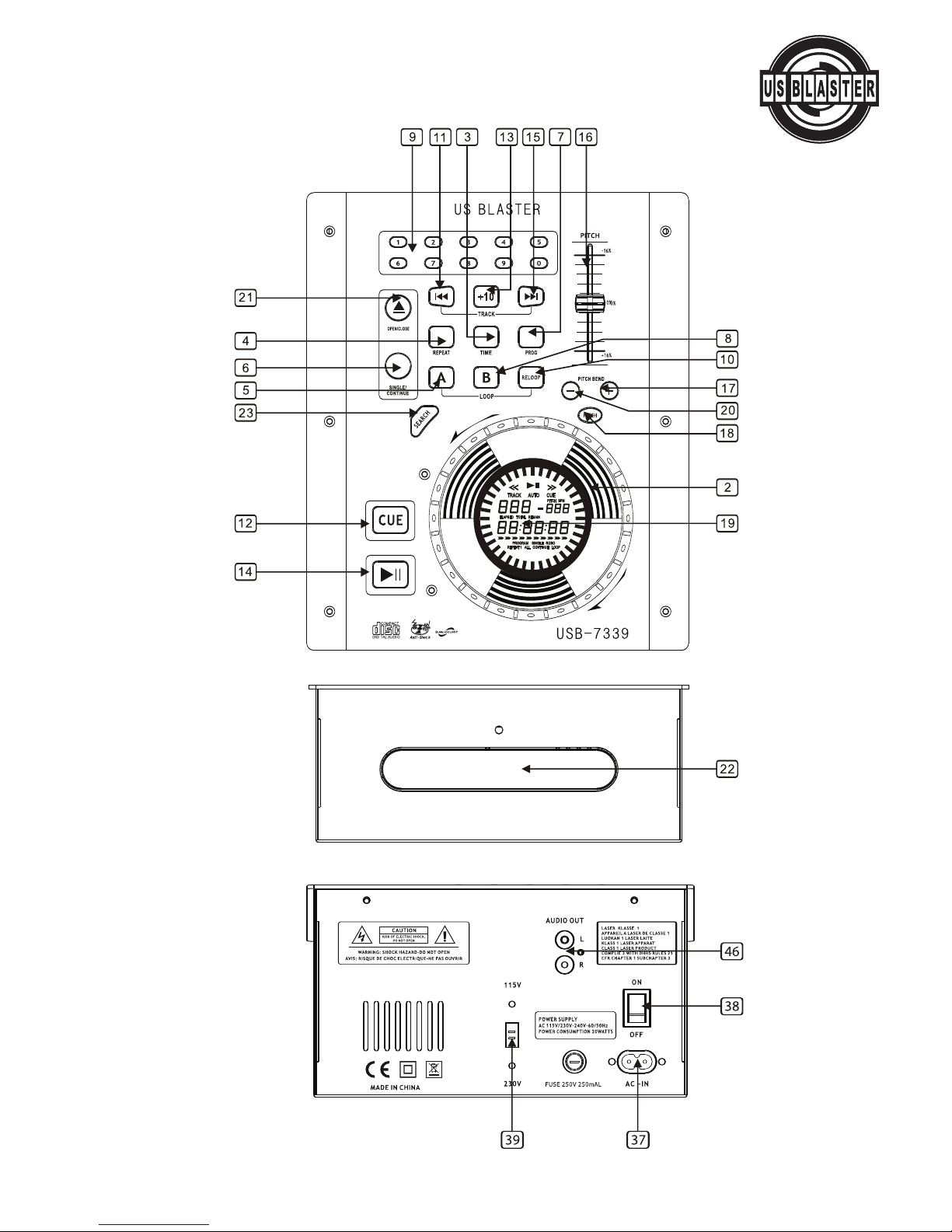

USB 7339

USB 7337 - 7338 - 7339
‘Black Sabbath’ CD Players
ALGEMENE VOORSCHRIFTEN
WEES VOORZICHTIG MET HOGE TEMPERATUREN, VERMIJD STOF EN VOCHT, HOUD WEG BIJ TV EN
MAGNETISME, PLAATS HET TOESTEL OP EEN STABIELE ONDERGROND, GEBRUIK GEEN CHEMI-
CALIEN, INDIEN DEFECT DIRECT CONTACT OPNEMEN MET FABRIKANT, MAAK DE KAST NIET
OPEN, VOORZICHTIG MET HET NETSNOER
VOOR VEILIGE EN EFFICIËNTE BEDIENING
1. Wees voorzichtig met hitte en extreme temperaturen
Vermijd direct zonlicht of directe hittebronnen. Plaats het toestel niet in ruimten met temperaturen
onder de 5°C of boven de 35°C.
2. Vermijd vocht, water en stof
Zet het toestel niet op een plaats met veel vocht of stof. Plaats geen voorwerpen met water, zoals
een vaas, op het toestel.
3. Vermijd contact met zoemende bronnen.
Zoals een transformator, motor, radio, TV of versterker.
4. Plaats het toestel op een stabiele ondergrond.
Kies een platte en stabiele ondergrond om trillingen te voorkomen.
5. Gebruik nooit agressieve chemicaliën, zeep of oplosmiddel om het apparaat te reinigen.
Gebruik een droge, schone doek om het stof af te vegen of een vochtige, zachte doek voor hard-
nekkig vuil.
6. Indien defect, direct contact opnemen met de fabrikant.
Als er zich problemen voordoen, haal de stekker uit het stopcontact. Neem contact op met een
reparateur en maak het toestel niet zelf open. Dit kan gevaarlijk zijn i.v.m. elektrische schokken.
7. Voorzichtig met het netsnoer
Haal het netsnoer nooit uit het stopcontact door aan het snoer te trekken, trek altijd aan de
stekker. Trek de stekker uit het stopcontact als u het apparaat gedurende langere tijd niet gebruikt.
8. Voorzichtig omgaan met de compact disk
Houd de cd altijd schoon, gebruik geen gekraste of kapotte cd’s. Hiervan gaat de speler kapot.
Bewaar de verpakking zodat, indien het apparaat defect is, u deze in de
originele verpakking kunt opsturen, dit om beschadigingen te voorkomen.
©US Blaster Europe BV
Voer zelf geen reparaties uit aan het apparaat; in élk geval vervalt de totale garantie.
Ook mag het apparaat niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de tota-
le garantie. Tevens vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v.
onoordeelkundig gebruik en/of het niet in acht nemen van de waarschuwingen in het algemeen
en gestelde in deze gebruiksaanwijzing. US Blaster Europe BV aanvaardt geen enkele aanspra-
kelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheids-
instructies en waarschuwingen.Dit geldt ook voor gevolgschade in wélke vorm dan ook.

USB 7337 - 7338 - 7339
‘Black Sabbath’ CD Players
1. HOOFDTELEFOON JACKS
Wordt gebruikt voor het aansluiten voor hoofdtelefoons
2. JOG & SHUTTLE WIELEN
Shuttle: Gebruik het wiel om de scan richting en snelheid te selecteren. De disc wordt in een
voorwaartse richting gescanned wanneer het shuttle wiel met de klok mee gedraaid wordt van-
uit de neutrale positie, en in de omgekeerde richting wanneer het shuttle wiel linksdraaiend wordt
gedraaid. Het scannen wordt versnelt wanneer het shuttle wiel sneller gedraaid wordt.
Jog: Als u in pauze modus de jog draaid, wordt het punt waarop het geluid wordt geproduceerd
door een aantal frames verplaatst, congruent aan de aantal kliks. Met de klok mee zet je dat punt
vooruit, tegen de klok in zet je het punt achteruit.
In speel modus verhoogt of verlaagd de jog de snelheid van het lied.
(met de klok mee: verhogend, tegen de klok in: verlagend).
3. DE TIJD KNOP
Gebruik deze knop om de tijdwijze te kiezen: verlopen tijd, de resterende tijd of de totale reste-
rende tijd.
4. HERHAAL KNOP
Gebruik deze knoop om één track of alle tracks van de CD te herhalen.
5. IN KNOP (LOOP SYSTEEM)
Deze knop stelt het beginpunt van de loop in. De loopindicatoren flitsen op de display.
6. ROBO: SINGLE/CONTINUE
Druk deze aan schakelaar in om de SINGLE en de ONONDERBROKEN afspeelwijze te wisse-
len. De geselecteerde wijze is vermeld op het LCD scherm. In de SINGLE modus stopt de een-
heid na elke track. In de CONTINUE (ononderbroken) modus, speelt de eenheid alle tracks door
tot het einde.
7. PROG KNOP
Ukunt diverse tracks (max. 20 tracks) programmeren:
-Druk de PGM knop in om de programma modus in te gaan.
-Gebruik de “skip track” knoppen om de track te kiezen u wilt, druk dan de PGM knop in
-Herhaal dit om alle tracks te selecteren die u wilt.
-Druk de play/pauzeknop om de playback te beginnen.
8. UIT KNOP (LOOP SYSTEEM)
Wanneer u deze knop indrukt, stelt u het eindpunt van de loop in en start u de loop. Om de loop
te beëindigen, druk opnieuw deze knop in.
9. TRACK SELECTIE KNOPPEN
Door de knoppen 0-9 te drukken, selecteerd u direct een track.
10. RELOOP KNOP (LOOP SYSTEEM)
Deze knop wordt gebruikt om de laatste bewaarde loop te beginnen.
11. SKIP |<< KNOP
Gebruik deze knoop om de track te laten herstarten of om de vorige track te selecteren.

USB 7337 - 7338 - 7339
‘Black Sabbath’ CD Players
12. DE CUE KNOP
Het indrukken van de CUE knop tijdens het afspelen leidt tot een terugkeer naar de positie waar-
op het afspelen was begonnen.
13. +10 KNOP
Gebruik deze knop om 10 tracks te skippen.
14. PLAY / PAUSE KNOP
De snelheid zal automatisch toenemen wanneer de + knop wordt ingedrukt en zal terugkeren
naar de originele snelheid wanneer het wordt losgelaten.
15. SKIP >>| KNOP
Gebruik deze knop om de volgende track te selecteren.
16. PITCH CONTROL
Gebruik deze fader om de snelheid van de track te verhogen of te verminderen.
17. PITCH BEND + KNOP
De snelheid zal automatisch toenemen wanneer de + knop wordt ingedrukt en zal terugkeren
naar de originele snelheid wanneer het wordt losgelaten.
18. PITCH KNOP
Als u deze knop drukt wordt de bijstelling van de hoogtepotentiometer beschikbaar.
19. DISPLAY
20. PITCH BEND - KNOP
De snelheid zal dalen terwijl de knop wordt ingedrukt en op de originele snelheid teruggebracht
wanneer het wordt losgelaten.
21. EJECT KNOP
Druk deze knop in om een schijf te laden of uit te werpen.
NOTA: de schijf houder zal niet openen tenzij de stop of pauze knop eerst is ingedrukt.
22. DISC HOUDER
Plaats de disc in de houder,druk op de OPEN/DICHT knop om de disc houder te openen en te
sluiten.
23. SEARCH KNOP
Wanneer de indicator LED brand, draai de jog voor en-achteruit voor het snelle zoeken, wanneer
de jog voor 8 seconden onbewogen is, schakelt de indicator zichzelf uit.
24. INPUT FADER
Controleerd de individuele bron niveaus voor CH1-2 in de mix
25. LED METER
Geeft het master output niveau aan.

USB 7337 - 7338 - 7339
‘Black Sabbath’ CD Players
26. DE KNEVELSCHAKELAAR VAN DE INPUT
Selecteert welke bron aan dat kanaal live zal zijn, gebaseerd op wat u aan de achtersectie van
de paneelinput verbonden heeft. In positie CD1-2 zijn de interne CD eenheden actief.
27. CUE VOOR CH1-2
Selecteert welke bron aan dat kanaal voor CH1 &CH2 live zal zijn
28. CH1 & CH2 GAIN CONTROL
Past niveaus CH1& CH2 aan
29. CUE LEVEL CONTROL
Past cue volume aan
30. DJ MIC
Past microfoonniveau aan
31. HOGE FADER 1-2
Past gelijkmaking CH1&CH2 van hoge tonen aan
32. MEDIO FADER 1-2
Past gelijkmaking CH1&CH2 van medio tonen aan
33. LAGE FADER 1-2
Pas gelijkmaking CH1&CH2 van lage tonen aan
34. BEGIN FADER
De activering staat u toe om de CD spelers van uw crossfader te beginnen. De reis van links
naar rechts laat de rechter CD speler beginnen en zal de linker CD speler pauzeren.
35. MASTER LEVEL
Past het Master Level output aan.
36. VERVANGBARE CROSSFADER
Bereikt schone overgangen tussen de twee input kanalen. `Hard link' selecteert kanaal 1. Het'
hard rechts' selecteert kanaal 2. Met de gecentreerde crossfader,zijn beide toegewezen kana-
len live. Gebruik de crossfader voor snelle en naadloze overgangen van de éne geselecteerde
kanaal naar de andere.

USB 7337 - 7338 - 7339
‘Black Sabbath’ CD Players
Achter Verbinding:
37. AC KABEL
Gebruik deze kabel om de AC netvoeding met de eenheid te verbinden.
38. AAN/UIT KNOP
Druk deze knop in om het apperaat AAN te zetten, druk het nogmaals in om het UIT te zetten.
39. VOEDINGSSCHAKELAAR
Gebruikte deze keuzeschakelaar om de correcte voeding te kiezen.
40. GND
Grondend verbindingslip voor verbinding met een platenspeler. Gebruik altijd deze verbinding
wanneer er gebruik wordt gemaakt van platenspelers. (Uw platenspeler zou een grondingsdraad
moeten hebben)
41. LINE/PHONO DE SCHAKELAAR VAN DE INPUT
Gebruik dit om of lijnniveau of phononiveau apparatuur in uw kanaalinput toe te laten. Wanneer
de phonoinput wordt geselecteerd, wordt uw signaal rechtstreeks gevoed aan de RIAA phono-
voorversterkers van uitstekende kwaliteit. De line niveau apparatuur zal de gevoelige phono pre-
amps overbelasten en zal zeer slecht klinken, wees daarom altijd zeker dat de lijn/phonoschake-
laar aan lijn is gekoppeld vóór het verbinden van lijnbronnen.
42. INPUT
Sluit hier een Line apparaat aan zoals een tapedek of een extra CD speler.
43. DJ MIC
Voor XLR type microfoons.
44. MIC INPUT
Voor 1/4“ microfoonpluggen.
45. STEREO HOOFDOUTPUT
Onevenwichtige RCA connectoren die worden geconrolleerd door de Master fader.
46. LIJN UIT
Verbind met de lijninput van een mixer.

USB 7337 - 7338 - 7339
‘Black Sabbath’ CD Players
DISK 1 DISK 2
COMPACT
DIGITALAUDIO
SEAMLESS LOOP
Anti-Shock
37
38 40 39 45 41 41
42 43 44
125 24 24
219
14
12
23
5
6
4
21
119333231 28 262628 31 32 3331315167
30 35
29 27
18
20
17
10
8
22
34 36
Anti-Shock
COMPACT
DIGITALAUDIO
OPEN/CLOSE OPEN/CLOSE
REPEAT REPEAT
TIME TIME
PROG PROG
SINGLE/
CONTINUE
SINGLE/
CONTINUE
TRACK TRACK
LOOP LOOP
PITCHBEND PITCHBEND
USB-7337
AC ~IN
230V
GND
115V
OFF
ON
FUSE 250V1A L
OUTPUT INPUT INPUT
RCE AMP LINE 2 LINE 1
LINE 2 PHONO2
LIN E 1 PHONO1
LL
RR
DJ MIC MIC
MADE IN CHINA
CAUTION
RISK OF ELECTRIC SHOCK.
WARNING: SHOCK HAZARD-DO NOTOPEN
DO NOT OPEN
AVIS:RISQUE DE CHOCELECTRIQUE-NEPAS OUVRIR
CAUTION :REPLACEWITH SAME TYPE F1 AL 250V FUSE
ATTENTION :UTILISER UN FUSIBLE DE RECHANGE DE MEME
TYPE DE F1 AL 250V
WARNING :TO REDUCE THERISK OF FIRE OR ELECTRICAL
SHOCK DO NOT EXPOSE THIS EQUIPMENT TO
RAINOR MOISTURE
POWERSUPPLY
AC 115V/230V-240V-60/50Hz
POWERCONSUMPTION75WATT S
THIS DIGITALAPPARATUS DOES NOT EXCEED THE
CLASS B LIMITS FOR RADIONOISE EMISSIONS
FROM DIGITALAPPARATUS SET OUTIN RADIO
INTERFERENCE REGULATION OF CANADIAN
DEPARTMENT OF COMMUNICATIONS
THIS DEVICE COMPLIES WITHPART 15 OF THE FCC
RULES OPERATI ON IS SUBJECTTO THE FOLLOWING
TWO CONDITION:(1)THIS DEVICE MAY NOT CAUSE
HARMFUL INTERFERENCE,AND(2)THIS DEVICE MUST
ACCEPT ANY INTERFERENCERECEIVED,INCLUDING
INTERFERENCETHAT MAYCAUSE UNDESIRED
OPERATI ON.
LASERKLASSE 1
APPAREILALASER DE CLASSE 1
LUOKAN 1 LASER LAITE
KLASS 1 LASER APPARAT
CLASS 1LASER PRODUCT
COMPLIE 3 WITHDHHS RULES21
CFRCHAPTER 1 SUBCHAPTER 3
THIS APPARATUS SHOULD NOT BE EXPOSED
TO DRIPPING OR SPLASHING,AND NO OBJECTS
FILED WITHLIQUIDS, SUCHAS VASES,SHOULD
BE PLACED ON THEAPPA RATUS
TRACK AUTO CUETRACK AUTO CU E
ELAPSED TOTAL REMAINELAPSED TO TA L REMAIN
PROGRAM SINGLE ROBOPROGRAM SI NGLE ROBO
REPEAT 1ALL CONTINUE LOOPREPEAT1 ALL C ONTINUE LOOP
PITCH BPMPITCH BPM
TRACK AUTO CUETRACK AUTO CUE
ELAPSED TOTALREMAINELAPSED TO TA L REMAIN
PROGRAM SINGLE ROBOPROGRAM SI NGLE ROBO
REPEAT1 ALL CONTINUE LOOPREPEAT 1 ALL CO NTINUE LOOP
PITCH BPMPITCH BPM
USB 7337 - USB 7338

USB 7337 - 7338 - 7339
‘Black Sabbath’ CD Player
USB 7339

USB 7337 - 7338 - 7339
‘Black Sabbath’ CD Players
FONCTIONNEMENT
FAITES ATTENTION AUX TEMPERATURES ELEVEES, ÉVITEZ LES POUSSIÈRES & L'HUMIDITÉ,
GARDEZ À DISTANCE DES TELEVISIONS & DES MAGNETISMES, ÉVITEZ DE PLACER L'UNITÉ À UN
EMPLACEMENT INSTABLE, N’UTILISEZ PAS DE PRODUITS CHIMIQUES, SI L'UNITÉ TOMBE EN
PANNE, CONTACTEZ IMMÉDIATEMENT LE VENDEUR, N’OUVREZ PAS LE BOITIER, PRENEZ SOIN DU
CORDON D'ALIMENTATION
POUR UN FONCTIONNEMENT SECURISE ET EFFICACE
1. Faites attention à la chaleur et aux températures extrêmes
Évitez d'exposer l'unité directement à la lumière ou près d'une source de chaleur. Ne l’exposez pas
à des températures inférieures à 5 °C ou supérieures à 35 °C.
2. Protégez l'unité contre l'humidité, l'eau et les poussières
Ne placez pas l'ensemble dans un endroit avec une humidité importante ou de nombreuses pous-
sières. Des conteneurs avec de l'eau ne doivent pas être placés sur l'ensemble.
3. Protégez l'unité contre les sources de vibrations et de bruit
Telles que les transformateurs, les syntoniseurs, les télévisions et les amplificateurs.
4. Évitez de placer l'unité à un emplacement instable
Sélectionnez un emplacement stable pour éviter les vibrations.
5. N'utilisez pas de produits chimiques ou de liquides volatiles pour le nettoyage
Utilisez un chiffon propre et sec pour enlever la poussière ou un chiffon légèrement humide pour les
poussières persistantes.
6. Si l'unité tombe en panne, contactez immédiatement le vendeur
S’il y a le moindre problème, enlevez rapidement la prise de
courant et contactez un ingénieur pour les réparations. N'ouvrez
pas le boîtier car cela pourrait engendrer des risques de chocs électriques.
6-1. Prenez soin du câble d'alimentation
Ne tirez jamais sur le câble d'alimentation pour enlever la prise, assurez-vous de tenir la prise. Si
vous n'utilisez pas le lecteur pendant une longue période, assurez-vous de déconnecter la prise du
réceptacle.
7. Manipulez le disque compact avec précaution
Assurez-vous que le disque est toujours propre ; n’utilisez pas de disques rayés ou griffés, cela
endommagerait le lecteur.
Conserver l’emballage vous permettra de renvoyer un équipement
défectueux dans son emballage d’origine et d’éviter ainsi tout dommage.
©US Blaster Europe BV
Ne réalisez aucune réparation vous-même sur l’équipement sous peine d'annuler la garantie.
Ne modifiez pas non plus l’équipement sous peine aussi d'annuler la garantie.
La garantie s’annule également si un accident ou des dommages quels qu’ils soient sont causés
par une utilisation inappropriée et/ou le fait de pas avoir tenu compte des avertissements en
général tels que stipulés dans ce manuel de l’utilisateur.
US Blaster Europe décline toute responsabilité en cas accident corporel résultant du non respect
des consignes et des avertissements de sécurité. Il en va de même pour toute perte consécuti-
ve de quelque forme que ce soit.

USB 7337 - 7338 - 7339
‘Black Sabbath’ CD Players
1. PRISES CASQUE
Servent à la connexion d'un casque d'écoute.
2. MOLETTES JOG & SHUTTLE
Shuttle: Utilisez la molette pour sélectionner la direction et la vitesse du balayage. Le disque est
parcouru en sens normal quand la molette shuttle est tournée dans le sens horaire depuis la
position neutre et en sens inverse quand la molette shuttle est tournée dans le sens anti-horai-
re. La vitesse de balayage augmente avec celle de rotation de la molette shuttle.
Jog: En mode pause, si vous tournez la molette jog, le point auquel le son est produit (position
de la tête de lecture) bouge d'un nombre de frames ("trames") correspondant au nombre de clics.
Une rotation de sens horaire fait avancer ce point, une rotation de sens anti-horaire le fait recu-
ler.
En mode de lecture, la molette jog accélère ou ralentit le morceau.
(sens horaire: accélération, sens anti-horaire: ralentissement).
3. BOUTON TIME
Utilisez ce bouton pour choisir le mode d'affichage temporel: temps écoulé, temps restant ou
temps total restant.
4. BOUTON REPEAT
Utilisez ce bouton pour lire en boucle une plage ou toutes les plages du CD.
5. BOUTON IN (SYSTEME DE BOUCLAGE)
Ce bouton définit le début de la boucle. Le témoin de bouclage clignote dans l'afficheur.
6. ROBO/SINGLE/CONTINUE
A presser pour alterner entre les modes de lecture simple (SINGLE) et continu (CONTINUE). Le
mode sélectionné est indiqué sur l'écran LCD. En mode SINGLE, l'appareil s'arrête à la fin de
chaque plage. En mode CONTINUE, l'appareil lit toutes les plages et s'arrête.
7. BOUTON PROG
Vous pouvez programmer plusieurs plages (20 plages max.):
-Pressez le bouton PGM pour passer en mode programme.
-Utilisez les boutons de saut de plage pour choisir la plage voulue, puis pressez le bouton PGM
-Répétez l'opération pour sélectionner toutes les plages voulues.
-Pressez le bouton lecture / pause pour lancer la lecture.
8. BOUTON OUT (SYSTEME DE BOUCLAGE)
Quand vous pressez ce bouton, vous définissez le point de fin de la boucle parfaite et vous lan-
cez cette boucle. Pour arrêter le bouclage, pressez à nouveau ce bouton.
9. BOUTONS DE SELECTION DE PISTE
Presser les boutons 0-9 vous permet de directement sélectionner les plages.
10. BOUTON RELOOP (SYSTEME DE BOUCLAGE)
Ce bouton sert à lancer la dernière boucle mémorisée.
11. BOUTON SKIP |<<
Utilisez ce bouton pour faire redémarrer la plage ou pour sélectionner la plage précédente.

USB 7337 - 7338 - 7339
‘Black Sabbath’ CD Players
12. BOUTON CUE
Presser le bouton CUE durant la lecture entraîne un retour à la position d'où a démarré la lecture.
13. BOUTON +10
Utilisez ce bouton pour sauter 10 plages.
14. BOUTON LECTURE/PAUSE
Chaque fois que vous pressez le bouton LECTURE/PAUSE, le fonctionnement passe de lecture
àpause ou de pause à lecture.
15. BOUTON SKIP >>|
Utilisez ce bouton pour sélectionner la plage suivante.
16. PITCH CONTROL
Utilisez ce fader pour accélérer ou ralentir la plage.
17. BOUTON PITCH BEND +
La hauteur augmente automatiquement quand le bouton + est pressé et revient à la hauteur d'ori-
gine quand il est relâché.
18. BOUTON PITCH
Si vous poussez ce bouton, le réglage du potentiomètre pitch est possible.
19. AFFICHEUR
20. BOUTON PITCH BEND –
La hauteur diminue quand ce bouton est pressé et revient à la hauteur d'origine quand il est relâ-
ché.
21. BOUTON EJECTION
Pressez-le pour insérer ou éjecter un disque.
NOTE: le tiroir de disque ne s'ouvrira pas si le bouton stop ou pause n'a pas d'abord été pressé.
22. TIROIR DE DISQUE
Placez les disques dans le tiroir, pressez le bouton OPEN/CLOSE pour ouvrir et fermer le tiroir
de disque.
23. BOUTON SEARCH
Quand la diode témoin est allumée, tournez la molette jog pour une recherche rapide en avant
et en arrière. Si la molette jog reste immobile 8 secondes, la diode témoin s'éteint.
24. FADER D'ENTRÉE
Contrôle individuellement le niveau de la source des canaux 1-2 dans le mixage.
25. VU-METRE A DIODES
Affiche le niveau de sortie générale (master).

USB 7337 - 7338 - 7339
‘Black Sabbath’ CD Players
26. SELECTEUR D'ENTRÉE
Sélectionne la source qui passera par ce canal selon ce que vous avez connecté en section d'en-
trée (input) du panneau arrière. En position CD1-2, les unités de CD internes sont actives.
27. CUE POUR CH1-2
Sélectionne la source qui passera par ce canal pour les canaux 1 & 2.
28. COMMANDE DE GAIN DE CH1 & CH2
Règle les niveaux des canaux 1 & 2.
29. COMMANDE DE NIVEAU D'ECOUTE CUE
Règle le volume d'écoute cue.
30. MICRO DJ
Règle le niveau du microphone.
31. FADER HIGH 1-2
Règle la correction des aigus des canaux 1 & 2.
32. FADER MID 1-2
Règle la correction des médiums des canaux 1 & 2.
33. FADER LOW 1-2
Règle la correction des graves des canaux 1 & 2.
34. DEMARRAGE AU FADER (FADER START)
Son activation vous permet de faire démarrer les lecteurs de CD depuis votre crossfader. Le
déplacer de gauche à droite fera démarrer le lecteur de CD droit et mettra en pause le lecteur de
CD gauche.
35. NIVEAU GENERAL (MASTER LEVEL)
Règle le niveau de sortie générale.
36. CROSSFADER INTERCHANGEABLE
Donne des transitions propres entre les deux canaux d'entrée. La position extrême gauche sélec-
tionne le canal 1, l'extrême droite le canal 2. Avec le crossfader au centre, les deux canaux assig-
nés sont diffusés. Utilisez le crossfader pour des transitions rapides et transparentes d'un canal
sélectionné à un autre.

USB 7337 - 7338 - 7339
‘Black Sabbath’ CD Players
Connexions arrière:
37. CORDON D'ALIMENTATION SECTEUR
Utilisez ce câble pour relier l'alimentation secteur à l'appareil.
38. BOUTON D'ALIMENTATION
Pressez le bouton d'alimentation pour allumer l'unité. Pour l'éteindre, pressez à nouveau le bou-
ton d'alimentation.
39. SELECTEUR D'ALIMENTATION
Utilisez ce sélecteur pour choisir la tension électrique correcte.
40. MASSE (GND)
Bornier de masse pour la connexion d'une platine tourne-disque. Utilisez toujours cette connexi-
on quand vous employez des platines tourne-disques (celle-ci doit avoir un câble de mise à la
masse).
41. SELECTEUR D'ENTREE LIGNE/PHONO
Utilisez-le pour permettre le branchement d'un équipement de niveau ligne ou phono aux entrées
des canaux. Quand l'entrée phono est sélectionnée, votre signal entre directement dans des pré-
amplificateurs phono RIAA de haute qualité. Des sources de niveau ligne satureraient les préam-
plis phono très sensibles ce qui donnerait un très mauvais son, aussi veillez bien à basculer le
sélecteur ligne/phono du côté ligne avant de connecter des sources de niveau ligne.
42. ENTRÉE
Branchez ici des appareils de niveau ligne comme une platine magnétophone ou un lecteur de
CD supplémentaire.
43. MICRO DJ
Pour des microphones à connecteur de type XLR.
44. ENTRÉE MICRO
Pour des microphones à connecteur de type jack 6,35 mm.
45. SORTIE GENERALE STEREO
Connecteurs cinch (RCA) asymétriques contrôlés par le fader général (master).
46. SORTIE LIGNE
Pour connecter l'entrée ligne d'une table de mixage.
