Valor 556CLA User manual

4000427-08
© Copyright Miles Industries Ltd., 2020
The 556CLA Co-Linear adapter is a field installed kit
to convert listed direct vent heaters from solid coaxial
venting to flexible 3” side by side co-linear venting
for installation into existing solid-fuel fireplaces and
chimneys. Co-linear piping can only be installed into
solid-fuel burning fireplace and chimney cavities.
Have the chimney swept and the fireplace cavity
including ash dumps and clean-outs cleaned before
installing the heater and vent liners. Any creosote or
soot residue remaining in the fireplace cavity chimney
or clean-out may cause odors or stains once the
heater is installed. Consult with chimney sweep for
information on how best to clean.
The 556CLA may be fitted to the top or rear outlet
of the 530 and 534 heaters and the rear outlet only
of the MF28 heater. Co-linear venting is for vertical
termination only.
An approved co-linear terminal cap is required to
complete the termination of the co-linear chimney
system—see allowable venting accessories chart in
heater installation manual.
Notes:
• Venting limitations and restrictors are as per those
listed for coaxial venting in the heater installation
manual, except for the MF24, which uses no restric-
tors when converted to co-linear.
• Existing gaskets can be re-used if in good condition.
If not, scrape offold gaskets and glue before install-
ing new gasket. DO NOT double-stack gaskets. New
gaskets can be held in place during assembly by
using a dab of silicone or white glue (wood / carpen-
ter’s glue).
• Intake and exhaust liners must correspond between
heater and roof termination.
• Ensure liners do not sag and are not crimped when
installing.
• Do not bend liners less than 3” radius.
INSTALLATION MANUAL
556CLA
556CLA Co-Linear Adapter
CSA approved for use with Valor 530, 534 and MF28
INSTALLER: Leave this manual with the
appliance.
CONSUMER: Retain this manual for future
reference.
WARNING
If the information in these instructions is
not followed exactly, a fire or explosion
may result causing property damage,
personal injury or loss of life.
This kit must be installed or serviced by a
qualified installer, service agency, or gas
supplier. These instructions are to be used
in conjunction with the main Installation
Manual for the heater it is installed on.

2
Re-use gaskets
if in good
condition.
If not, clean
and use
supplied gaskets.

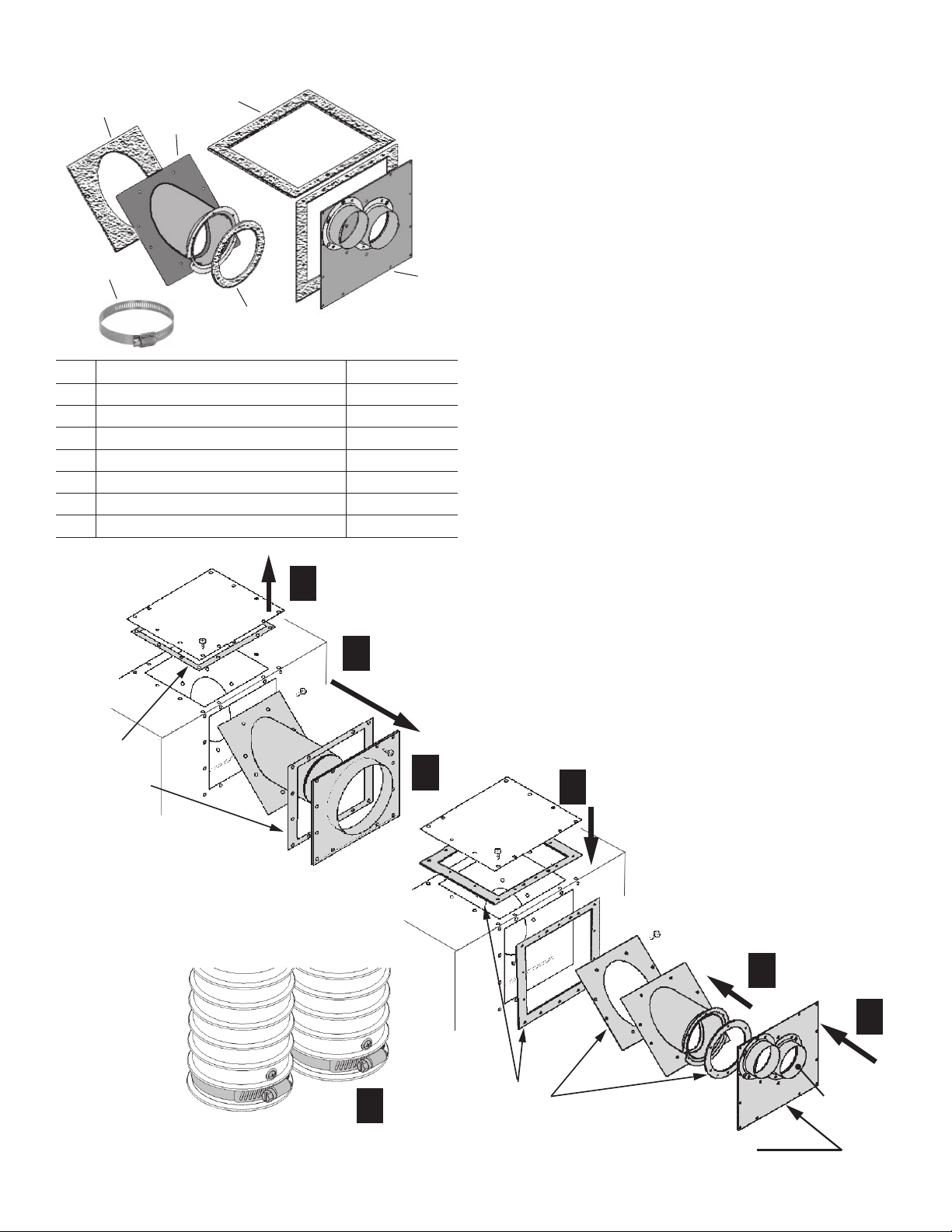

Installation on 530 and 534 heaters
(Note: Instructions are general as 556CLA may be
installed on Top or Back of Heater.)
1. Remove blank plate and gasket to gain access to
exhaust spigot. Retain plate and good gaskets for
re-use later.
2. Remove existing outer intake plate. Retain good
gasket only for re-use.
3. Remove existing exhaust spigot—gasket below
should remain on heater.
4. Install new co-linear exhaust spigot re-using existing
screws. Ensure all screws are reinstalled tightly.
5. Install new co-linear outer plate (note up/down
front/back orientation on drawing) re-using existing
good gaskets and screws. Use 6 additional screws
supplied to seal outer plate to gasketed flange of
exhaust spigot.
6. Re-fit the blank plate.
7. Connect 3” dia. flex liners directly to their respective
outer plate collars using hose clamps (included) and
2 sheet metal screws per liner to prevent the liners
to sllip from the collars.
8. Attach the conversion plate “This fireplace has been
converted...” label to the existing fireplace using
screws or other mechanical means and store any
removed parts in back of the existing fireplace for
future use.
3
2
1
2
1
3
4
5
6
#Description PartNumber
1 Co-linear outer plate 4000289
2 Intake gaskets (2) 4000941
3 Round gasket 4000418
4 Exhaust spigot 4000288
5 Spigot gasket 4000938
5 2.5-4.5” hose clamp (2) 9800064
Conversion plate 4000853
Kit Contents
Gaskets
This is the bottom edge when installing as rear outlet
This is the front edge when installing as top outlet
Exhaust
collar
6
5
4
7

3
Designed and Manufactured by / for
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1
Tel. [phone] Fax [phone]
www.valorfireplaces.com
Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.

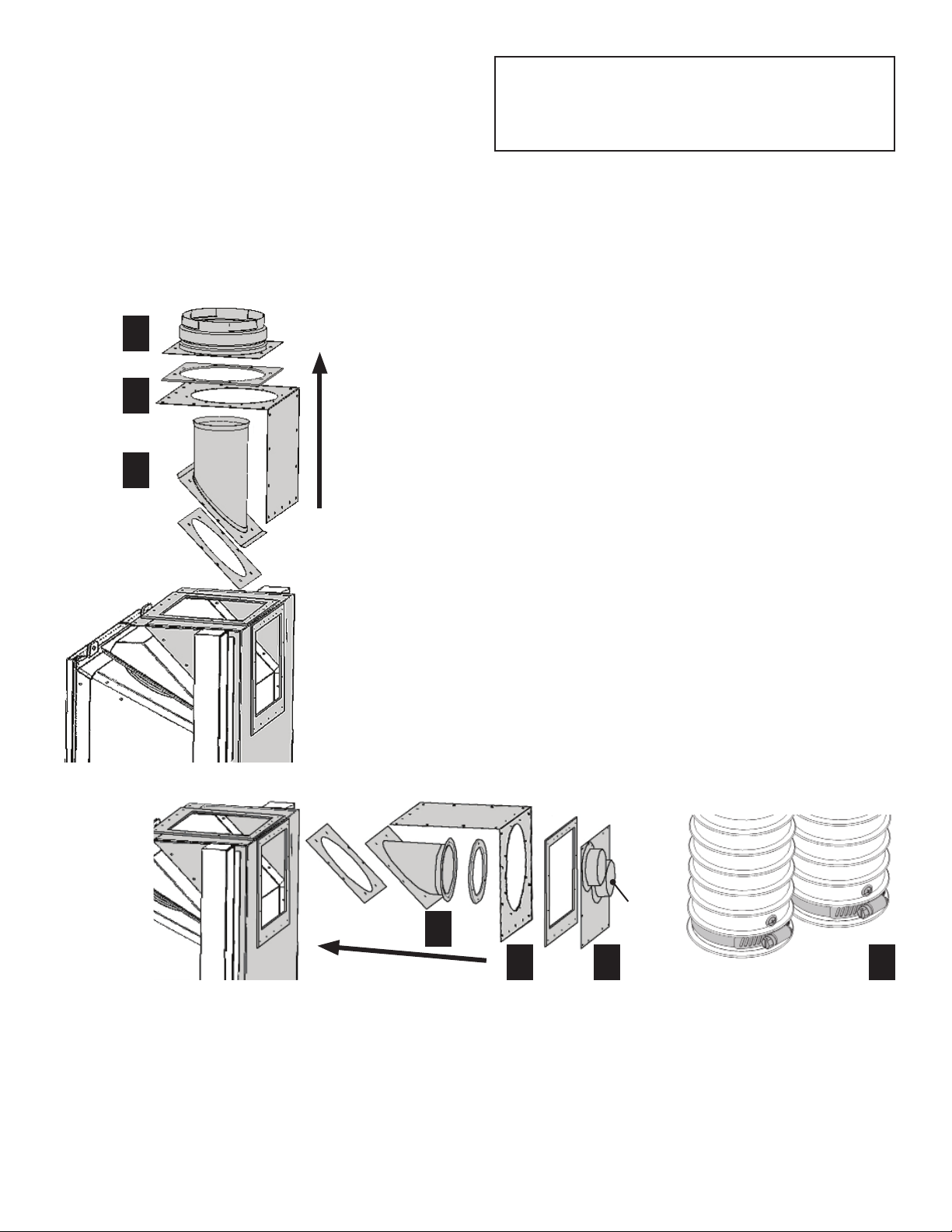

Installation on MF28 heaters
—Rear Vent ONLY
1. Remove Simpson Dura-Vent collar from intake plate
(8 screws). This piece is no longer required.
2. Remove entire “L” shaped intake plate and put aside
for re-use (22 screws). Use care to avoid damaging
the gasket. Retain the screws for future use.
3. Remove angled exhaust spigot (8 screws). This piece
is no longer required. Retain screws for future use.
Exhaust
collar
NOTE
Co-linear adapter may be installed as a
rear outlet ONLY.
4. Install new shorter angled exhaust spigot (rear vent
position only) using 8 screws previously removed.
Ensure that the gasket is in good condition or re-
place with new gasket.
5. Re-install intake plate using 11 of the 22 screws
previously removed on the blank face of the plate.
Do not screw the face having the inlet hole. Ensure
that the gasket is in good condition or replace with
new gasket.
6. Install new outer co-linear plate over the top of the
intake plate using remaining 11 screws through both
plates at the outer perimeter.
You may need to drill 2 small pilot holes or use self-
tapping screws for 2 of the 11 screws.
IMPORTANT: Ensure that the round gasket is in
place between the exhaust spigot flange and the
outer co-linear plate. Use 6 additional screws pro-
vided to seal the outer plate to the gasketed flange
of the exhaust spigot.
7. Connect 3” dia. flex liners directly to their respective
outer plate collars using hose clamps (included) and
2 sheet metal screws to prevent the liners to sllip
from the collars.
8. Attach the conversion plate “This fireplace has been
converted...” label to the existing fireplace using
screws or other mechanical means and store any
removed parts in back of the existing fireplace for
future use.
765
4
3
2
1

4© Copyright Miles Industries Ltd., 2020
Le raccord colinéaire 556CLA est utilisé au moment de
l’installation du foyer pour le convertir d’une évacuation
coaxiale à une évacuation colinéaire à deux conduits
parallèles de 3” dans un foyer et cheminée à combusti-
ble solides existant. Les conduits colinéaires ne peuvent
être utilisés que dans la cheminée d’un foyer existant à
combustibles solides.
Procédez au ramonage de la cheminée et au netto-
yage de l’âtre du foyer incluant le bac à cendres et
la trappe à ramoner avant d’installer l’appareil et les
conduits souples. Les résidus de créosote et de suie
dans l’âtre de la cheminée ou dans la trappe à ra-
moner peuvent causer des odeurs désagréables ou
tacher les surfaces environnantes une fois l’appareil
installé. Consultez un ramoneur pour connaître le
meilleur moyen d’effectuer le nettoyage.
Le raccord 556CLA peut être installé comme évent sur
le dessus ou l’arrière sur les foyers 530 et 534, comme
évent arrière sur les foyers MF28, et comme évent
sur le dessus sur les foyers 535. L’évent colinéaire ne
s’installe que sur les systèmes d’évacuations avec sortie
verticale.
La sortie d’évacuation colinéaire doit être terminée par
un capuchon de sortie colinéaire approprié—voir la
liste des accessoires d’évacuation permis dans le guide
d’installation du foyer.
Notes :
• Les restrictions sur l’évacuation et les restricteurs
sont les mêmes que celles indiquées aux guides
d’installation des foyers pour une évacuation coax-
iale à l’exception du foyer MF28, pour lequel les re-
stricteurs d’air ne sont pas requise pour l’évacuation
colinéaire.
• Les joints d’étanchéité existants peuvent être utilisés
à nouveau s’ils sont en bonne condition. Sinon, grat-
tez les résidus de joints et la colle avant de poser de
nouveaux joints. NE PAS installer de nouveaux joints
par-dessus les vieux. Les nouveaux joints peuvent
être maintenus en place à l’aide d’une goutte de
silicone ou colle blanche (colle à bois) lors de leur
installation.
Raccord colinéaire 556CLA
Certifié pour usage avec les foyers Valor 530, 534 et MF28
GUIDE D’INSTALLATION
556CLA
INSTALLATEUR : Laissez cette notice avec
l’appareil.
CONSOMMATEUR : Conservez cette notice
pour référence ultérieure.
AVERTISSEMENT
Si les instructions fournies dans le présent
guide ne sont pas suivies à la lettre, un
feu ou une explosion pourraient résulter
et causer des dommages matériels, des
blessures ou la mort.
Cette trousse doit être installée ou
entretenue par un installateur qualifié,
une agence de service certifiée ou un
fournisseur de gaz. Ces instructions doivent
être utilisées conjointement avec le Guide
d’installation du foyer sur lequel est installé
le raccord.
• Les conduits d’entrée d’air et d’évacuation doivent
correspondre aux buses du foyer et de la sortie
d’évacuation sur le toit.
• Assurez-vous que les conduits flex ne se coincent ou
ne s’affaissent pas lors de l’installation.
• Ne pas courbez les conduits flex d’un rayon de plus
de trois pouces.

5
2
1
3
4
5
6
#Description PartNumber
1 Plaque colinéaire 4000289
2 Joints de la plaque d’évent (2) 4000941
3 Joint rond 4000418
4 Buse d’évacuation 4000288
5 Joint de la buse d’évacuation 4000938
5 Colliers de serrage 2,5-4,5” (2) 9800064
Plaquette de conversion 4000853
Contenu de la trousse
Réutilisez ces
joints s’ils sont
en bonne
condition.
Sinon, nettoyez
et utilisez de
nouveaux joints.
3
2
1
Joints
d’étanchéité
Ceci est le bord du bas pour évacuation arrière
Ceci est le bord avant pour évacuation par dessus
Buse
d’évacuation
7
6
5
4
Installation—Foyers 530 et 534
(Note : Les directives ci-dessous s’appliquent à
l’installation du 556CLA pour l’évacuation par le
dessus ou par l’arrière)
1. Enlevez la plaque d’évent et son joint d’étanchéité
pour accéder à la buse d’évacuation. Conservez la
plaque et les joints pour utilisation future.
2. Enlevez la plaque d’entrée extérieure. Conservez le
joint s’il est en bonne condition.
3. Enlevez la buse d’évacuation existante—le joint
devrait être laissé sur le foyer.
4. Installez la buse d’évacuation colinéaire en réutil-
isant les vis enlevées à l’étape 3. Assurez-vous de
bien serrer les vis.
5. Installez la plaque colinéaire (notez l’orientation
sur le schéma ci-contre) en réutilisant les joints
en bonne condition et les vis enlevées précédem-
ment. Utilisez les 6 vis additionnelles fournies pour
sceller la plaque colinéaire à la bordure de la buse
d’évacuation.
6. Réinstallez la plaque d’évent.
7. Raccordez les conduits flex de 3” directement à leur
buse respective et fixez-les avec les colliers de ser-
rage inclus et 2 vis à métaux par conduit. Consultez
le guide d’installation du foyer pour compléter le
système d’évacuation.
8. Fixez la plaque de conversion « Ce foyer a été con-
verti... » au foyer existant à l’aide de vis ou autre
moyen mécanique et remisez les pièces non-utili-
sées derrière le foyer pour utilisation future.

6
Conçue et fabriquée par / pour
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1
Tél. [phone] Téléc. 604-984-0246
www.foyervalor.com
Parce que nous favorisons une politique de développement continu, certains détails de la présente publication peuvent varier.
Installation—Foyer MF28
—Évent arrière SEULEMENT
1. Enlevez la buse Simpson Dura-Vent de la plaque
d’évent (8 vis). Cette pièce n’est plus nécessaire.
2. Enlevez la plaque d’évent en forme de “L” et mettez-
la de côté (22 vis). Faites attention pour ne pas en-
dommager les joints. Conservez les vis pour utilisa-
tion future.
3. Enlevez la buse angulaire (8 vis). Cette pièce n’est
plus nécessaire. Conservez les vis pour utilisation
future.
Buse
d’évacuation
NOTE
Le raccord colinéaire peut être installé
SEULEMENT sur buse d’évent arrière.
4. Installez la nouvelle buse d’évacuation angulaire
(plus courte) (à l’arrière) à l’aide de 8 vis retirées
précédemment. Assurez-vous que le joint est en
bonne condition ou remplacez-le.
5. Réinstallez la plaque d’évent en “L” en utilisant 11
des 22 vis retirées précédemment. Ne pas vissez le
côté ouvert de la plaque. Assurez-vous que les joints
sont en bonne condition ou remplacez-les.
6. Installez la plaque colinéaire sur le côté ouvert de la
plaque en “L”. Vissez-la avec la plaque en “L” sur leur
périmètre extérieur à l’aide des 11 vis restantes.
Il se peut que vous deviez percer 2 petits trous
pilotes ou utiliser 2 vis autotaraudeuses pour 2 des
11 vis.
IMPORTANT : Assurez-vous que le joint rond est
en place entre la bordure de la buse d’évacuation
et la plaque colinéaire. Utilisez 6 vis additionnelles
fournies pour sceller ce joint.
7. Raccordez les conduits flex de 3” directement à leur
buse respective et fixez-les avec les colliers de ser-
rage inclus et 2 vis à métaux par conduit. Consultez
le guide d’installation du foyer pour compléter le
système d’évacuation.
8. Fixez la plaque de conversion « Ce foyer a été con-
verti... » au foyer existant à l’aide de vis ou autre
moyen mécanique et remisez les pièces non-utili-
sées derrière le foyer pour utilisation future.
765
4
3
2
1
