Velleman VISP2 User manual

VISP2 - 1 - VELLEMAN
VISP2 – INDOOR CAMERA PAN-TILT MOTOR 24V AC
1. Introduction
Thank you for buying the VISP2! Please read the manual thoroughly before bringing this device into service.
If the device was damaged in transit, don't install or use it and contact your dealer.
2. Installation & Maintenance
Install the unit on a wall bracket by means of the 2 included stainless steel M6x15 screws. Secure the VISP2 to the
wall bracket by fastening the screws from the bottom of the wall bracket into the unit.
The VISP2 requires no lubrication or maintenance for the life of the unit.
3. Wiring

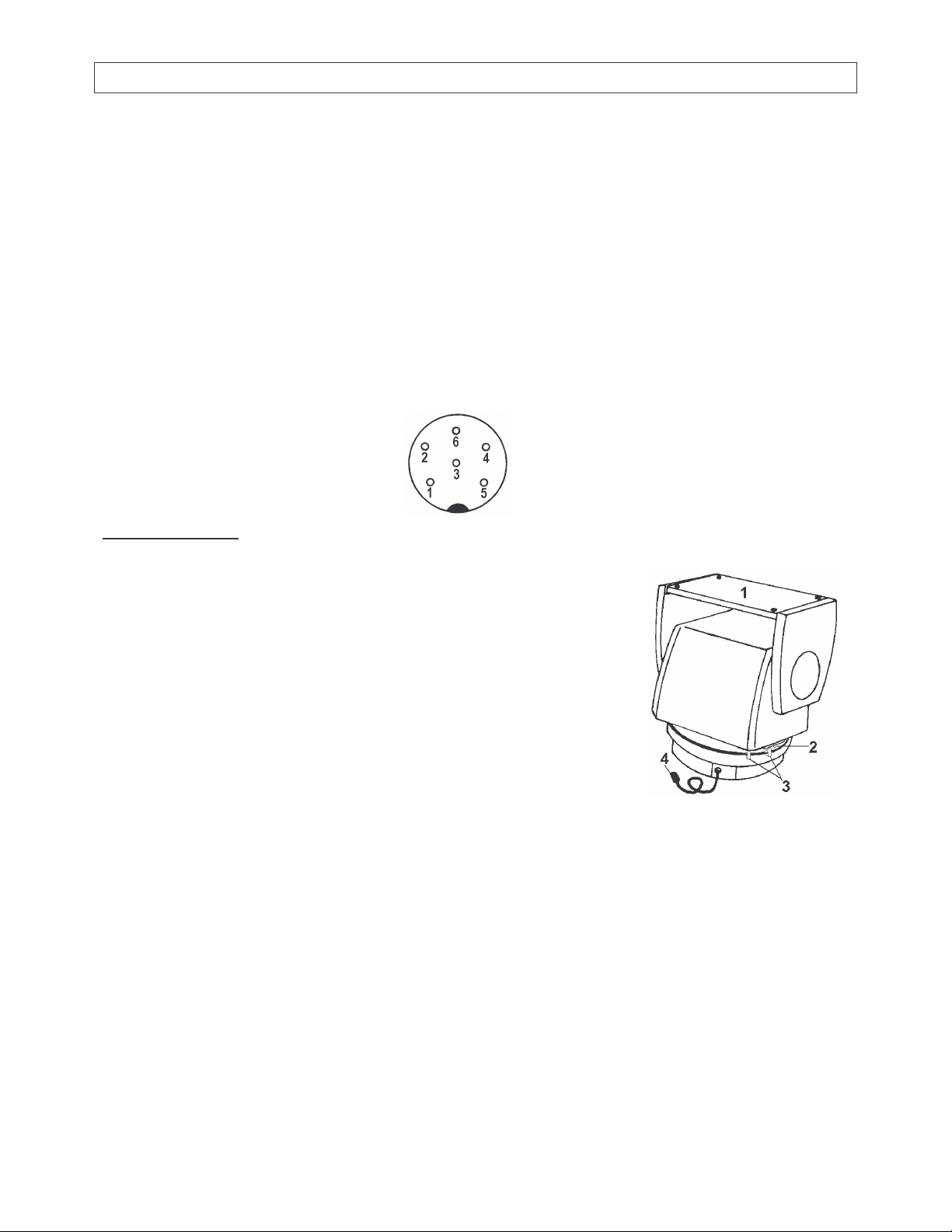

Compose the interconnecting cable in accordance with the figure below for proper operation.
1. COMMON (red)
2. AC24V/AUTO (black)
3. TILT DOWN (blue)
4. TILT UP (yellow)
5. PAN RIGHT (green)
6. PAN LEFT (white)
Inverted Mounting: when the unit is mounted in the inverted position, the left-right directions are reversed for manual
operation. This must be corrected when wiring the cable between control unit and the VISP2. Simply reverse the
leads going to terminals 5 and 6.
4. Adjusting Limit Stops
1. Camera Mounting Plate
2. Limit switch
3. Right/left pan limit stop
4. Connection to control (VSCP1)
When the cable is installed and unit has been mounted, plug the control unit into
AC 24V source. Make sure the auto switch is in the OFF position. Adjust the pan
limit stops by taking them off and putting them where you want them to be.
5. Specifications
Angular travel Pan: 355° / Tilt: ± 100°
Limited Stop Externally adjustable
Speed Pan/tilt: 5° / second
Load Rating 7 kg
Input Voltage 24Vac
Power Consumption 7W
Cable Requirement Six-conductor, unshielded
Operating Temperature -5°C to + 60°C
Construction plastic
Finish beige
Dimensions 179 x 115 x 180mm
Weight 1.6kg
The information in this manual is subject to change without prior notice.

VISP2 - 2 - VELLEMAN
VISP2 – PAN/TILT MOTOR VOOR BINNENCAMERA 24V AC
1. Inleiding
Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Als het toestel werd
beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.
2. Installatie & onderhoud
De module moet op een wandhouder gemonteerd worden. Om de zwenk- en kantelmodule op de wandhouder te
bevestigen, heeft u de 2 roestvrijstalen schroeven M6x15 nodig die samen met de VISP2 geleverd wordt. Steek de
schroeven door de onderkant van de wandhouder in de module en draai ze stevig aan.
De VISP2 dient niet te worden gesmeerd en vereist geen onderhoud.
3. Bekabeling
Stel de verbindingskabel samen zoals aangeduid in de figuur hieronder voor een goede werking.
1. COMMON (rood)
2. AC24V/AUTO (zwart)
3. TILT NEER (blauw)
4. TILT OP (geel)
5. PAN RECHTS (groen)
6. PAN LINKS (wit)
Omgekeerde montage: wanneer de module ondersteboven wordt gemonteerd, wordt de links/rechts-regeling voor
manuele bediening omgekeerd. Dit moet gecorrigeerd worden bij het aanbrengen van de kabel tussen de
regeleenheid en de VISP2. Verwissel de verbindingsdraden van aansluitpunten 5 en 6.
4. Instellen van de eindbegrenzers
1. Camerahouder
2. Eindschakelaar
3. Eindbegrenzer links/rechts
4. Aansluiting op regeleenheid (VSCP1)
Sluit, na de installatie van kabel en module, de regeleenheid aan op een 24Vac
stroombron. Zorg dat de auto-schakelaar op OFF staat. Regel de eindbegrenzers
door deze eraf te nemen en te plaatsen waar u ze wenst.
5. Specificaties
Max. bewegingsvrijheid Zwenken: 355° / Kantelen: ± 100°
Eindbegrenzing Extern instelbaar
Snelheid zwenken/kantelen: 5° / seconde
Nominale belasting 7kg
Ingangsspanning 24Vac
Verbruik 7W
Kabelvereiste Zes stroomdraden, niet afgeschermd
Werktemperatuur -5°C tot + 60°C
Materiaal plastic
Afwerking beige
Afmetingen 179 x 115 x 180mm
Gewicht 1.6kg
De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

VISP2 - 3 - VELLEMAN
VISP2 – MOTEUR PAN/TILT POUR CAMERA INTERIEUR 24V CA
1. Introduction
Nous vous remercions de votre achat ! Lisez le présent manuel attentivement avant la mise en service de l'appareil.
Si l’appareil a été endommagé pendant le transport, ne l'installez pas et consultez votre revendeur.
2. Installation & maintenance
Installez le VISP2 sur un support mural avec les 2 vis M6x15 en acier inoxydable inclus. Fixez le dispositif au support
mural en insérant les vis dans le dispositif par le côté inférieur du support mural. Serrez bien les vis.
Le VISP2 ne nécessite pas de graissage ni de maintenance pendant toute la durée de vie du dispositif.
3. Câblage du dispositif
Confectionnez le câble d'interconnexion selon la figure ci-dessous en vue d'un fonctionnement correct.
1. COMMUN (rouge)
2. AC24V/AUTO (noir)
3. INCLINAISON (TILT) BAS (bleu)
4. INCLINAISON (TILT) HAUT (jaune)
5. BALAYAGE (PAN) DROITE (vert)
6. BALAYAGE (PAN) GAUCHE (blanc)
Montage inverse: lorsque le dispositif est monté en position inversée, les directions gauche et droite sont inversées
pour une utilisation manuelle. Cela doit être corrigé par le câblage entre l'unité de contrôle et le VISP2. Inversez les
fils allant vers les bornes 5 et 6.
4. Réglage des arrêts
1. Plateau de montage de la caméra
2. Interrupteur de fin de course
3. Arrêt du balayage gauche/droite
4. Connexion à l'unité de contrôle (VSCP1)
Quand le câble est installé et l'appareil est monté, connectez l'unité de contrôle à la
source 24Vca. Vérifiez que le commutateur auto est en position OFF. Réglez le
balayage horizontal en enlevant les arrêts et les installant où vous voulez.
5. Spécifications
Angle de balayage Horizontal : 355° / Vertical : ± 100°
Arrêt Réglage externe
Vitesse Balayage hor/vert: 5° / seconde
Charge estimée 7 kg
Tension d'entrée 24Vca
Consommation 7W
Câblage requis Six fils, non blindé
Température de fonctionnement -5°C à + 60°C
Structure plastique
Finition beige
Dimensions 179 x 115 x 180mm
Poids 1.6kg
Toutes les informations présentées dans ce manuel peuvent être modifiées sans notification préalable.

VISP2 - 4 - VELLEMAN
VISP2 – MOTOR PAN/TILT PARA CÁMARA INTERIOR 24V CA
1. Introducción
¡Gracias por haber comprado el VISP2! Lea cuidadosamente las instrucciones de este manual antes de usarlo.
Si el aparato ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.
2. Instalación & mantenimiento
Instale el VISP2 con los 2 tornillos M6x15 de acero inoxidable (incl.) en un soporte mural. Fije el aparato al soporte
mural introduciendo los tornillos en la parte inferior del soporte mural. Apriételos bien.
No es necesario engrasar el VISP2 ni necesita un mantenimiento durante toda su duración de vida.
3. Cableado
Para obtener un funcionamiento correcto, forme el cable de conexión como se indica en la siguiente figura.
1. COMÚN (rojo)
2. AC24V/AUTO (negro)
3. INCLINACIÓN (TILT) HACIA ABAJO (azul)
4. INCLINACIÓN (TILT) HACIA ARRIBA (amarillo)
5. ROTACIÓN (PAN) HACIA LA DERECHA (verde)
6. ROTACIÓN (PAN) HACIA LA IZQUIERDA (blanco)
Montaje inverso: al montar el aparato al revés, se invierten las direcciones ‘izquierda’ y ‘derecha’ para un uso
manual. Esto debe corregirse al conectar el cable entre la unidad de control y el VISP2. Cambie los hilos de
conexión de los bornes 5 y 6.
4. Ajuste de las paradas
1. Soporte para la cámara
2. Parada de la rotación PAN izquierda/derecha
3. Botón de parada de rotación
4. Conexión a la unidad de control (VSCP1)
Después de haber conectado el cable y después de haber montado el aparato,
conecte la unidad de control a la fuente 24Vca. Verifique si el conmutador auto está
en la posición OFF. Ajuste la rotación PAN horizontal quitando las paradas e
instalándolas donde quiera.
5. Especificaciones
Ángulo de rotación Horizontal : 355° / Vertical : ± 100°
Parada Ajuste externo
Velocidad Rotación hor/vert: 5° / segundo
Carga estimada 7 kg
Tensión de entrada 24Vca
Consumo 7W
Cableado requerido Seis hilos, no blindados
Temperatura de funcionamiento de -5°C a + 60°C
Estructura de plástico
Acabado beige
Dimensiones 179 x 115 x 180mm
Peso 1.6kg
Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

VISP2 - 5 - VELLEMAN
VISP2 – SCHWENK-/NEIGE-SYSTEM FÜR KAMERA (INNENBEREICH) - 24V AC
1. Einführung
Danke für den Kauf des VISP2! Bitte lesen Sie vor Inbetriebnahme die Bedienungsanleitung sorgfältig durch.
Überprüfen Sie, ob Transportschäden vorliegen; sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden
Sie sich an Ihren Händler.
2. Installation und Wartung
Montieren Sie die Einheit auf einem Wandbügel mithilfe der 2 mitgelieferten rostfreien M6x15 Schrauben. Befestigen
Sie das VISP2 an der Wand, indem Sie die Schrauben von der Unterseite des Wandbügels in die Einheit einschrauben.
Das VISP2 erfordert keine Schmierung oder Wartung während der Lebensdauer.
3. Verkabelung
Schließen Sie, für korrekten Betrieb, das Verbindungskabel gemäß der Abbildung unten an.
1. COMMON (rot)
2. AC24V/AUTO (schwarz)
3. NEIGE ABWÄRTS (blau)
4. NEIGE AUFWÄRTS (gelb)
5. SCHWENK RECHTS (grün)
6. SCHWENK LINKS(weiß)
Umgekehrte Montage: wenn die Einheit in umgekehrter Position montiert ist, sind die links-rechts Richtungen bei dem
manuellen Betrieb umgekehrt. Das muss bei der Verkabelung zwischen der Steuereinheit und dem VISP2 korrigiert
werden. Kehren Sie einfach die Kabel zu den Anschlüssen 5 und 6 um.
4. Endanschläge einstellen
1. Kamera-Montageplatte
2. Endschalter
3. Rechts/Links Endanschlag
4. Verbindung zur Kamerasteuerung (VSCP1)
Wenn das Kabel angeschlossen ist und die Einheit montiert worden ist, stecken Sie
die Steuereinheit in die AC 24V Quelle. Achten Sie darauf, dass der Autoschalter in
der AUS-Position steht. Sie können die Endanschläge regeln, indem Sie diese
abnehmen und erneut an den von Ihnen gewünschten Positionen anbringen.
5. Technische Daten
Winkelausschlag Schwenkbereich : 355° / Neigebereich : ± 100°
Endanschläge von außen einstellbar
Geschwindigkeit Schwenk: 5°/Sek., Neige: 5°/Sek.
Tragkraft 7 kg
Eingangsspannung 24Vac
Stromverbrauch 7W
Kabelbedarf 6 Leitungen, nicht-abgeschirmt
Betriebstemperatur -5°C bis + 60°C
Material Plastik
Anstrichfarbe beige
Abmessungen 179 x 115 x 180mm
Gewicht 1.6kg
Alle Änderungen vorbehalten.
