Velleman UPS400N User manual

UPS400N & UPS600N VELLEMAN1
UPS400N & UPS600N – UNINTERRUPTABLE POWER SUPPLY
1. Introduction
The UPS400N and the UPS600N have a wide input voltage range and are equipped with acold-start function to allow startup in case of a
blackout.

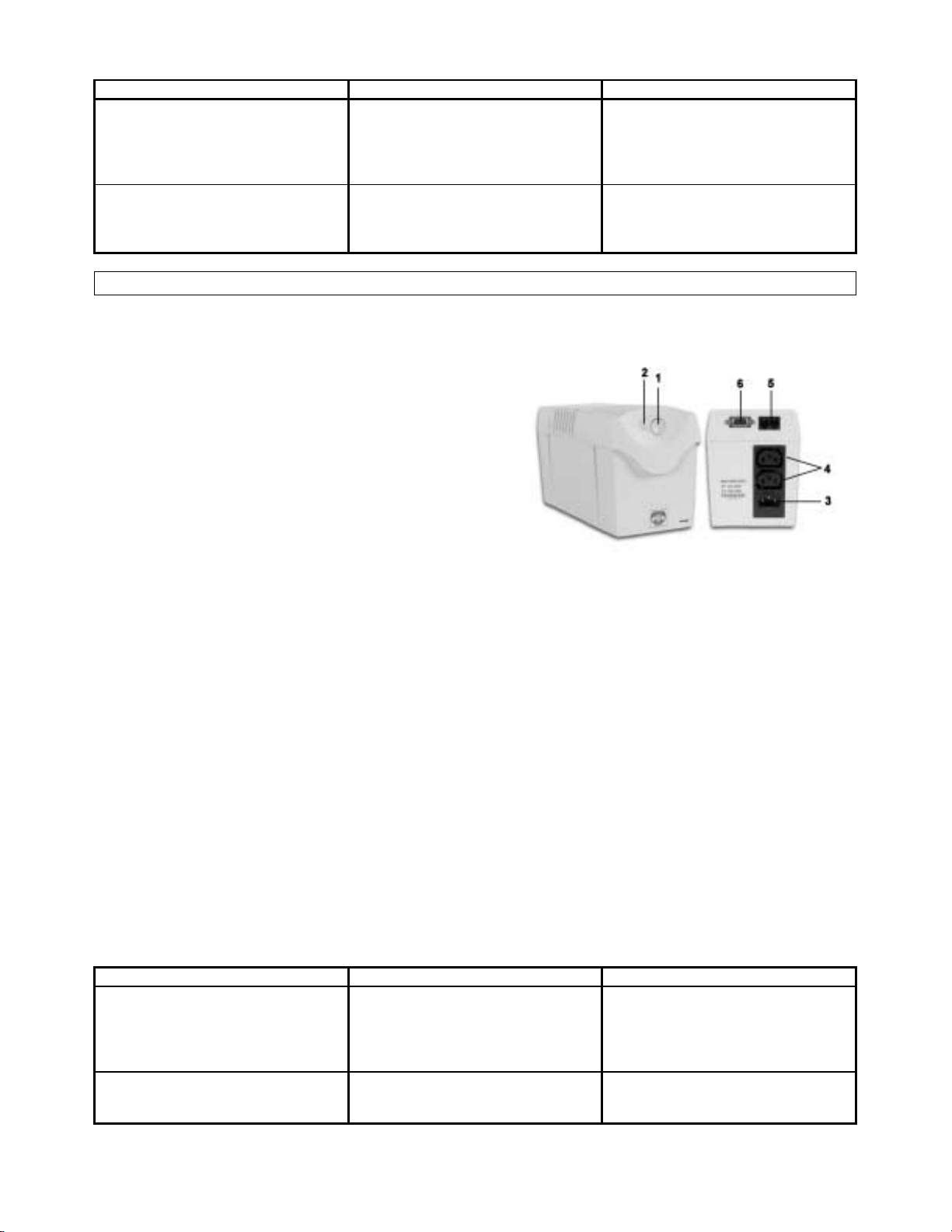

1) main switch (including cold-start function)
2) LED
3) AC input fuse
4) outlets
5) RJ11 jacks
6) communication port
Note that the necessary cables and software are included.
2. Installation and Operation
Make sure the device wasnot damagedin transit. Notify your dealerimmediately in case ofdamage. Keep theoriginal packaging material
for possible future use.
1) Connectthe power cord toa grounded receptacle.
2) Charge thebatteries for ten hours prior to use. TheUPS will recharge the batteries automatically whenever its power cord is plugged into
a wall outlet. You may use the UPS immediately without recharging, but the backup time will be less than the rated period.
3) Connect the power cord of your computer equipment to the output receptacles of the UPS.
4) Switchon the computer equipment. Pressthe frontpanel switch to activate the UPS. TheLED willlight and the UPS is nowON.
5) Unplug the power cord of the UPS to test the backup function. The power LEDof the UPS wll light intermittenlyand the alarm will sound
every 2 seconds.
3. Storage
Forstorage in moderate climates :plug the power cord into a wall receptacle for12 hoursevery 3 months to recharge the batteries. Repeat
this procedure every 2 months in warmer climates.
4. Troubleshooting
In case of trouble you should check the wall receptacle and verify whether the AC voltage is inside the limit values.
Use the following table if necessary :
Problem Possible Cause Solution
No light, no alarm 1. blown ACfuse
2. powercord is loose
3. main switch is not ON
1. replace ACfuse withidentical one
2. connect AC power cordto wall
receptacle properly
3. press the main switch
Less backup time 1. battery is not full charged
2. battery is out of order
3. charger is defective
Please recharge the battery for at least 6
hours. Contact yourdealer if the problem
persists.
UPS400N & UPS600N – UNINTERRUPTABLE POWER SUPPLY
1. Inleiding
De UPS400N en de UPS600N hebben eengroot ingangsspanningsbereik en zijn uitgerust met een koudstartfunctie omactiveringbij
stroomonderbreking mogelijk te maken.
1) hoofdschakelaar (met koudstartfunctie)
2) LED
3) AC ingangszekering
4) uitgangen
5) RJ11 jacks
6) communicatiepoort
Merk op dat de benodigde kabels en software worden meegeleverd.

UPS400N & UPS600N VELLEMAN2
2. Installatie en bediening
Ga na of het toestelniet werd beschadigd tijdens het vervoer. Verwittiguw dealer in geval van schade. Gooi de verpakkingniet weg, ze kan
laternog van pas komen.
1) Sluit de voedingskabel aan op een geaard stopcontact.
2) Laad de batterijen voor gebruik ten minste 10 uurop. De UPS herlaad de batterijen automatisch wanneeru de voedingskabel aansluit
op een stopcontact. U kunt de UPS onmiddellijk gebruiken zonder herladen, maar de back-up capaciteit is in dat geval niet maximaal.
3) Sluit de voedingskabel van uw computerapparatuuraan op de stopcontactenvan de UPS.
4) Schakel uwcomputerapparatuur in. Druk de schakelaar op het frontpaneelin omde UPS in te schakelen (deLED licht op). De UPS is
nu ingeschakeld.
5) Ontkoppel de voedingskabel van de UPS omde back-up functie te testen.De voedingsLEDvan de UPS begint te knipperenen het
alarmweerklinkt om de2 seconden.
3. Opslag
Bij opslag ingematigdklimaat : Sluit devoedingskabel omde 3 maanden gedurende 12 uuraan op een stopcontact om de batterijen te
herladen. Doe dit om de 2 maanden in een warm klimaat.
4. Problemen en oplossingen
Bij problemen moet u eerst nagaan of het stopcontact in orde isen of de AC spanning binnen de grenswaarden ligt.
Gebruik de tabel hieronder indien nodig :
Probleem Mogelijke Oorzaak Oplossing
Geen licht, geen alarm 1. gesprongen ACzekering
2. voedingskabel zit los
3. hoofdschakelaaris niet ON
1. vervangde zekering door een identiek
exemplaar
2. sluit de plug van de ACvoedingskabel
behoorlijk aan
3. schakel de hoofdschakelaar in
minder back-up tijd 1. batterij is niet volledig opgeladen
2. batterijwerkt niet
3. lader is defect
Herlaad de batterijen gedurende min. 6u.
Raadpleeg uw dealer indien het probleem
niet opgelost raakt.
UPS400N & UPS600N – UPS DE SAUVEGARDE
1. Introduction
Ces UPS ont une large plage de tension d'entrée et ils sont pourvusd'une fonction démarrage à froid pourpermettre l'activation en cas
d'une interruption decourant.
1) interrupteur principal (avec fonctiondémarrage à froid)
2) LED
3) fusible d'entrée CA
4) sorties
5) jacks RJ11
6) port de communication
Remarquez que les câbles et le logiciel nécessaires sont inclus.
2. Installation et emploi
Vérifiez l'état de l'appareil et contactez votre revendeur en cas de dommages. Gardez l'emballage, ilpeut encore servir plus tard.
1) Branchez le câble d'alimentation à une prise avec terre.
2) Chargez les accus pendant au moinds 10 heures avantl'emploi. L'UPS rechargeles accus automatiquement en branchant le câble
d'alimentation à une prise. Employez l'UPS immédiatement et sans rechargersi vous voulez, mais la capacité de sauvegarde ne sera
pas maximale dans ce cas.
3) Branchez le câble d'alimentation de votre équipement informatique aux prises de l'UPS.
4) Démarrez votreéquipement informatique. Activez l'UPS en pressant l'interrupteur sur le panneau frontal (la LED s'allume). L'UPS est
alors branché.
5) Déconnectez le câble d'alimentation del'UPS pourtester la fonction de sauvegarde. LaLED d'alimentation del'UPS commence à
clignoter et l'alarme retentit toutes les 2 secondes).

UPS400N & UPS600N VELLEMAN3
3. Stockage
En cas destockage dans unclimattempéré : Branchezle câble d'alimentation àune prisependant 12 heurespour recharger les accus.
Répétezcette procédure tous les 3 mois dans un climat tempéré et tous les 2 mois si le climat est chaud.
4. Problèmes et solutions
En cas de problèmes vous devez d'abord vous assurez que la prise n'est pas défectueuse et quela tension CA ne franchit pas les valeurs
limites.
Utilisez la table ci-dessous si nécessaire :
Probléme Causes possibles Solution
Pas de lumière, pas d'alarme 1. fusible CA sauté
2. câble d'alimentation n'est pas bien
enfiché
3. l'interrupteur principal n'est pas ON
1. remplacez le fusible par un exemplaire
identique
2. connectez la fiche du câble
d'alimentation CA comme il faut
3. pressez l'interrupteur principal
Durée de sauvegarde est en baisse 1. l'accu n'est pas complètement chargé
2. l'accu ne marche pas
3. le chargeur est défectueux
Rechargez les accus pendant un min. de 6
heures. Consultez votre revendeur si le
problème persiste.
UPS400N & UPS600N – SISTEMA DEALIMENTACIÓN ININTERRUMPIDA (SAI/UPS)
1. Introducción
Estas alimentaciones ininterrumpidas tienenun granalcance de tensión deentrada y están provistas de una función de arranque en frío
para permitir la activación en caso de caída de la red eléctrica.
1) interruptor principal (con función de arranque en frío)
2) LED
3) fusible de entrada CA
4) salidas
5) jacks RJ11
6) pureto de comunicación
Nota : los cables y el software necesarios están incluidos.
2. Instalación y uso
Verifique siel aparato ha sufrido algún daño en eltransporte antes de la puesta enmarcha.Si es el caso, no conecte elaparato a la red y
póngase en contacto con su distribuidor. Guarde el embalaje. Todavía, podría servir en el futuro.
1) Conecteel cable de alimentación a una toma de tierra.
2) Carguelas baterías durant mín. 10 horas antes del uso. El SAI recarga las baterías automáticamente conectando el cable de
alimentación auna toma detierra. Useel SAI inmediatamente y sin recargar si quiere, pero la capacidad de reserva noserá máxima en
este caso.
3) Conecteel cable de alimentación desu equipoinformáticoa los receptáculos delSAI.
4) Active su equipo informático. Active el SAI apretando el interruptor en el panel frontal (el LED se ilumina). Ahora, el SAI está activado.
5) Desconecte el cable de alimentación del SAI para probar la función de reserva. El LED dealimentación delSAI empieza a parpadear y
la alarma suena cada 2 segundos).
3. Almacenamiento
En caso de almacenamiento en un clima moderado: Conecte el cable de alimentación a una toma de tierra durante 12 horas para recargar
las baterías. Repita este procedimiento todos los3 meses en un clima moderado ytodos los2 meses en un climacaliente.
4. Solución a problemas
En caso de problemas asegúrese en primer lugar de quela toma de tierra no esté defectuosa y que la tensión CA nosobrepase los valores
máx.
Use la siguiente lista si necesario :

UPS400N & UPS600N VELLEMAN4
Problema Causas posibles Solución
No luz, no alarma 1. fusible CA fundido
2. cable de alimentación no está bien
conectado
3. el interruptor principal noestá en la
posición ON
1. reemplace el fusible por otro del mismo
tipo
2. conecte el conector del cable de
alimentación CA correctamente
3. apriete el interruptor principal
Menostiempo de reserva 1. la batería no estácompletamente
cargada
2. la batería no funciona
3. el cargador está defectuoso
Recargue las baterías durante mín. 6 horas.
Contacte con sudistribuidor si no se
resuelve el problema.
UPS400N & UPS600N – UNTERBRECHUNGSFREIE STROMVERSORGUNG (USV/UPS)
1. Einführung
Die UPS400N und die UPS600N haben einen großen Eingangsspannungsbereich und verfügen über eine Kaltstart-Funktion um eine
Aktivierung bei Stromausfall zu ermöglichen.
1) Hauptschalter (mit Kaltstart-Funktion)
2) LED
3) AC-Eingangssicherung
4) Ausgänge
5) RJ11-Jacks
6) Kommunikationsanschluss
Bemerken Sie, dass die erforderlichen Kabel und Software mitgeliefert. werden.
2. Installation und Bedienung
Überprüfen Sie zuerst, ob Transportschäden vorliegen. In diesem Fall, nehmen Sie dasGerät nicht in Betrieb und setzenSie sich mit Ihrem
Fachhändler in Verbindung. Werfen Sie die Originalverpackung nicht weg, sie könntespäter noch dienen.
1) Schließen Sie das Netzkabel an eine geerdete Steckdose an.
2) Laden Sie die Akkus vorGebrauch mindestens10 Stunden auf. Die unterbrechungsfreieStromversorgunglädt dieBatterien
automatisch wieder aufwenn Sie das Netzkabel an eine Steckdose anschließen. Sie können die unterbrechungsfreie Stromversorgung
sofort anwenden ohne sie wieder aufzuladen. Die Sicherungsdauer ist in diesem Fall aber nicht maximal.
3) Schließen Sie das Netzkabel an Computerapparatur an die Steckdosen der unterbrechungsfreien Stromversorgung an.
4) Schalten Sie Ihre Computerapparatur ein. Drücken Sie den Schalter auf der Frontplatte, um die unterbrechungsfreie Stromversorgung
einzuschalten (die LEDleuchtet). Die unterbrechungsfreie Stromversorgung ist jetzt eingeschaltet.
5) Trennen Sie dasNetzkabel von der unterbrechungsfreien Stromversorgung, um die Sicherungsdauer zu prüfen. Die
Spannungsversorgungs-LEDder unterbrechungsfreien Stromversorgung fängt an zu leuchtenund der Alarm ertönt alle 2 Sekunden.
3. Lagerung
Bei Lagerung in einem gemäßigten Klima: Schließen Sie das Netzkabel alle3 Monate während12 Stunden an eine Steckdose anum die
Batterien wieder aufzuladen. Schließen Sie das Netzkabel alle 2 Monate an in einem warmen Klima.
4. Problemlösung
Überprüfen Sie bei Problemen, ob die Steckdose in Ordnung ist und ob die AC-Spannung sich innerhalb der Grenzwerte befindet.
Wenn nötig, verwenden Sienachfolgende Tabelle :
Problem Mögliche Ursache Lösung
kein Alarm, leuchtet nicht 1. defekte AC-Sicherung
2. Netzkabel ist locker
3. Hauptschalter ist nicht ON
1. ersetzenSie die Sicherung durch eine
Sicherung gleichen Typs
2. Schließen Sie den Anschlussdes AC-
Netzkabel richtig an
3. schalten Sie den Hauptschalter ein
wenigerSicherungsdauer 1. Batterie ist nicht völlig aufgeladen
2. Batterie funktioniert nicht
3. Ladegerät istdefekt
Laden Siedie Batterien min. 6 Std. Ziehen
Sie IhrFachhändler zu Rate wenn das
Problem nicht gelöst wird.
