Forza SL-1501UL User manual

User Manual
Uninterruptible Power System
SL-1501UL / SL-2001UL
3-
year
warranty**

1
2
Important safety instructions (Save this sheet)
This unit is intended for installation in a controlled environment (temperature-controlled indoor area location, free of conductive
contaminants). Avoid installing the UPS where there is standing or running water, or excessive humidity.
To reduce the risk of overheating, do not cover the cooling vents. Avoid exposing the UPS to direct sunlight or installing the unit
near heat-emitting appliances, such as electric heaters or furnaces.
Do not connect non-computer related peripheral devices, such as medical devices, life-support equipment, microwave ovens, or
vacuum cleaners to the UPS.
Do not connect any power strip or surge suppressor to the UPS.
Do not plug the UPS AC input power cord into its own output.
Do not allow any kind of liquid or foreign object to enter this UPS unit. Do not place beverages or any other containers with liquid
on or nearby the unit.
During the installation of this equipment, make sure that the sum of the leakage currents of the UPS and the connected loads shall
not exceed 3.5mA. In case of emergency, turn the power switch “off” and disconnect the power cord from the AC mains outlet.
Unplug the UPS before cleaning, and do not use liquid or spray detergents.
Never try to open or mutilate a battery. Released electrolyte is harmful to the skin and eyes, and also can be toxic.
Servicing of batteries should be performed or supervised by experts who possess the knowledge to closely follow all required
precautions.
When replacing the battery, make sure to use the same type and number of sealed lead-acid batteries specified.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
CAUTION!
Upon opening the box, make sure the following items are included:
Remove the UPS from its package and look for damages that may have occurred during shipping. If any damage is discovered, repack
the unit and return it to the place of purchase.
1. UPS unit
2. User manual
3. CD with software
4. USB cable
5. Warranty certificate
Thank you for purchasing the SL-1501UL / SL-2001UL Line Interactive Smart UPS from Forza. To enjoy all the features and benefits
of this unit, we encourage you to read this manual and follow the installation and operation instructions thoroughly.
This unit features a state of the art LCD display and powerful features designed to protect your equipment and sensitive electronics
from voltage fluctuations and power failures. Reliable and interrupted performance is possible through the integration of voltage
regulation, surge suppression and backup capabilities –all in a single unit. The new SL includes a power management software, with
the latest in system monitoring technology. The SL UPS system comes in 1500VA and 2000VA configurations.
1. Introduction
2. Package content
2.1 Inspection
• A battery can present the risk of short-circuit current and electrical shock. The following precautions should be taken:
1) Remove watches, rings, or other metal objects from your hand.
2) Use tools with insulated handles.
3) Wear rubber gloves and boots.
4) Do not place tools or metal parts on the top of batteries.
5) Disconnect charging source prior to connecting or disconnecting battery terminals.
• Attention: potentially hazardous voltages from the battery can still be present even after disconnecting the UPS from the AC mains.
Therefore, the positive and negative terminals of the battery shall be disconnected prior to performing any maintenance or repair
inside the unit.
• The UPS contains internal 12VDC, sealed, lead-acid batteries.
• Do not dispose of batteries in a fire. Batteries may explode if exposed to high temperatures.
Safe handling of batteries
Attention: Risk of electric shock

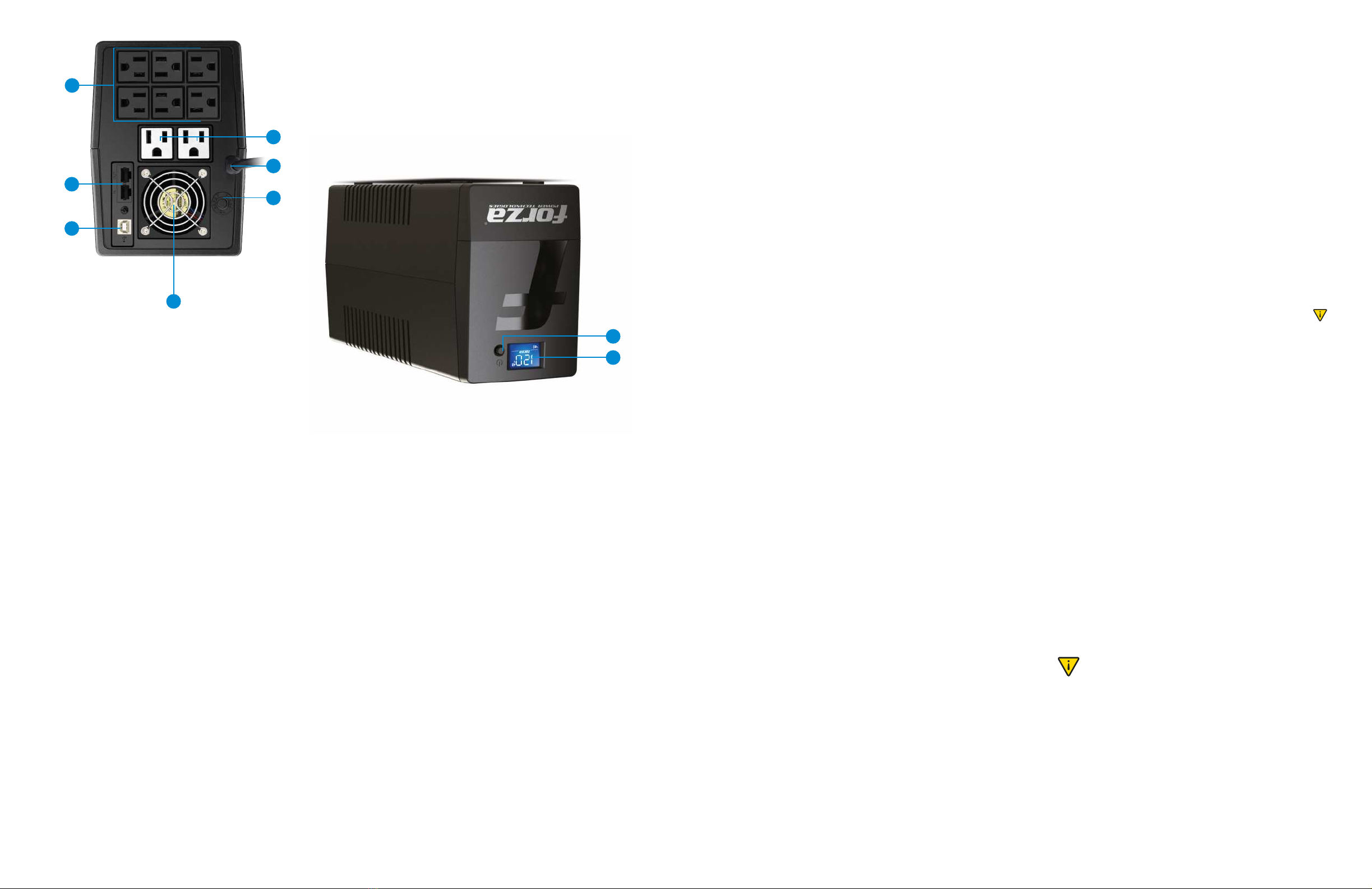

3. Product overview
SL-1501UL / SL-2001UL
4
9
5
7
6
3
8

Install the UPS unit in any protected environment that provides adequate airflow around the unit, and free from excessive dust, corrosi-
ve fumes and conductive contaminants. Do not operate your UPS in an environment where the ambient temperature or humidity is
high. For best performance, keep the indoor temperature between 0°C and 40°C with a relative humidity within 0-90%. Place the UPS
unit at least 20cm away from monitors to avoid interference.
4. Installation and operation
4.1 Choose a location
Plug in the AC cord to a wall outlet. Please make sure there are no devices plugged into the unit.
This unit is shipped from the factory with its internal battery fully charged; however, some charge may be lost during shipping. So for
best results, it is recommended to recharge them for at least 6 hours prior to initial use. The unit charges its batteries whenever it is
connected to the utility power.
4.2 Connection of the UPS to utility power and initial charging
Connect one device into each power receptacle provided on the back of the UPS. Plug sensitive equipment into battery backup
outlets. Battery power is automatically provided in case of a power outage.
NOTE: Make sure that the UPS is powered on to protect all important devices from data loss during power failure.
4.3 Connection of loads to the UPS
In order to monitor the UPS status and to allow for unattended shutdown of your operating system in the event of an extended power
failure, connect the supplied USB cable between the USB port of your PC and the one located on the back of the UPS. The UPS will
be detected automatically in this case.
4.4 USB communication port
To start up the UPS, push down the power switch. To turn off the unit, press the button again.
4.5 Powering the UPS on and off
ForzaTracker is a new generation of UPS monitoring software, which provides user-friendly interface to monitor and control your UPS
system. This unique software provides safe auto shutdown for multi-computer systems during power failures. With this software, users
can remotely monitor and control any UPS on the same LAN, no matter how far the unit is located.
5. Software installation – Forza Tracker
1. LCD touchscreen display
2. Power button
3. USB communication port
4. Circuit breaker
5. AC input
6. Battery backup receptacles
7. Surge-only protected receptacles
8. RJ-45/11 Network, fax and modem surge protection
9. Ventillation unit
6 hours
Never connect a power strip or surge suppressor to the UPS.
NEVER connect a laser printer or scanner to the UPS unit. These devices generate
high transient voltages that cause permanent damage to the UPS.
1. Go to the website: www.forzaups.com/us/driver-downloads/
2. Choose the type of operation system and follow the instructions on the website to download the software.
3. When downloading all required files from the internet, enter the serial No: 5242-87f6-64re-di8d-986u to install the software
(include the hyphens).
4. When your computer restarts, the management software will appear as a green plug icon located in the system tray, near
the clock.
5. To access the Forza Tracker management software as an administrator, you must enter the password: 111296.
Installation procedure:
6. LCD display description
UPS mode LCD Description
When the UPS is initially powered on, it
remains in this mode for 4 seconds
When the AVR function is active,
the icon blinks every second
The icon is displayed on the
screen
Information is displayed in the following
order when the LCD screen is touched:
1. Output voltage
2. Input voltage
3. Load level
4. Battery capacity
UPS power on
AC mode
When the UPS is overloaded, the unit
beeps every 0.5 second to warn about
such condition
Overload in AC mode

If the UPS system does not operate correctly, use the table below to troubleshoot the problem.
7. Troubleshooting guide
For further assistance, please contact us at [email protected]
UPS mode LCD Description
When the UPS is overloaded, the unit
beeps every 0.5 second to warn about
such condition
Overload in battery
mode
The icon is displayed on the
screen
Fault condition LCD Solution
Disconnect short-circuited
loads and restart the UPS
The output is short circuited
Remove all connected loads
and restart the UPS
Overload fault
Call for technical assistance
immediately
Overcharge
Please replace the batteryDefective or severely
discharged battery
Call for technical assistance
immediately
High output voltage
1. Turn off and wait for the unit
to cool
2. Or remove excessive loads
and wait for the unit to cool
Over-temperature
The icon is displayed when
battery level is low
When the UPS is in battery mode and
battery voltage begins to dwindle, the unit
will beep once every 10 seconds. Also when
the LCD is touched, the information will be
displayed in the following order:
1. Output voltage
2. Input voltage
3. Load level
4. Battery capacity
Battery mode
8. Technical specifications
MPN SL-1501UL SL-2001UL
General
Input
Output
Battery
Voltage regulation
Frequency regulation
Frequency regulation
Alarms/Indicators
Protection
Capacity 1500VA / 900W 2000VA / 1200W
12V / 9Ah (2)
64 min**
Nominal voltage
Voltage range
Frequency
AC plug style
120V
81-145VAC
45-65Hz (autosensing)
NEMA 5-15P
Nominal voltage
Frequency
Frequency stability
Waveform
Total outlets
Full battery with surge
protection outlets
Surge protection only
outlets
USB management
Battery type and quantity
Backup time
Recharge time
Transfer time
Low line transfer to battery
High line transfer to battery
Full protection
Joules
Visual indicators
Audible tone
120V +/- 10%
50/60Hz
+/- 1Hz battery mode
Modified sine wave
8 (NEMA 5-15R)
6
2
Included with ForzaTracker software
145V +/-5%
Vin x 1.18
Vin x 0.85
2-4ms
81VAC
145VAC
Easy to read touchscreen LCD with blue backlight that displays input
voltage, output voltage, battery capacity, load level, and UPS status
Battery mode: Sounds every 10 seconds
Low battery: Sounds every second
Overload: Sounds every 0.5 second
Fault: Sounds continuously
Voltage regulation, overload, discharge and overcharge protection
1000J
Included
6 hours to 90% after complete discharge
Voltage regulation
Boost
Buck
Automatic frequency
selection
78 min**

NOTES
NOTAS
*2 years on batteries
**Calculated with a single PC plus monitor
MPN SL-1501UL SL-2001UL
Special features
Environment
Physical appearance
Additional information
“Cold start” option
Auto charge
Included
Included
Operating temperature
Storage temperature
Relative humidity
Audible noise
Housing
Color
Dimensions
Weight
32-104°F
5-113°
0-90% non-condensing
<40dB at one meter
Fire retardant plastic
Black
12.6x5.1x7.2in
Warranty
22.9lb 24.2lb
Three years* Three years*
*Límite de 2 años en las baterías
** Computadora individual más monitor
MPN SL-1501UL SL-2001UL
Funciones especiales
Condiciones ambientales
Características físicas
Información adicional
Opción de “arranque en frío”
Carga automática
Incluida
Incluida
Temperatura de
funcionamiento
Temperatura de
almacenamiento
Humidad relativa
Ruido audible
Cubierta
Color
Dimensiones
Peso
0-40°C
-15-45°C
0-90%, no condensada
<40dB a un metro
Plástico retardador de llama
Negro
320x130x182mm
Garantía
10,4kg 11kg
Tres años** Tres años**

8. Especificaciones técnicas
Si el sistema UPS no funciona correctamente, refiérase a la tabla siguiente para determinar y corregir la causa del problema.
7. Guía de solución de problemas
Si necesita asistencia técnica, escríbanos a [email protected].
Modo UPS LCD Descripción
Cuando la UPS está sobrecargada, emite
una señal de alarma audible una vez cada
0,5 segundo para advertir acerca de
dicha condición
Sobrecarga en el
modo batería
El ícono se ilumina en la
pantalla
Síntoma LCD Solución
Desconecte las cargas en
cortocircuito y reinicie la UPS
Se produjo un cortocircuito
en la salida
Quite todas las cargas
conectadas y reinicie la UPS
Error por exceso de carga
Pida asistencia técnica
inmediatamente
Sobrecarga
Reemplace la bateríaBatería defectuosa o
sin carga
Pida asistencia técnica
inmediatamente
Voltaje de salida elevado
1. Apague la unidad y espere
que se enfríe
2. O retire las cargas que
consumen en exceso y espere
que la unidad se enfríe
Recalentamiento
El ícono se ilumina cuando
disminuye el voltaje de la batería
Cuando la UPS funciona en el modo de
batería y la carga comienza a agotarse, se
activa un tono de alarma una vez cada 10
segundos. También cuando se toca la
pantalla de LCD, la información aparecerá
desplegada en el siguiente orden:
1. Voltaje de salida
2. Voltaje de entrada
3. Nivel de carga
4. Capacidad de la batería
Modo de batería
MPN SL-1501UL SL-2001UL
Aspectos generales
Entrada
Salida
Batería
Voltage regulation
Regulación de frecuencia
Transferencia a línea/batería
Alarma/Indicadores
Protección
Capacidad 1500VA / 900W 2000VA / 1200W
12V / 9Ah (2)
64 min**
Tensión nominal
Margen de tensión
Frecuencia
Tipo de enchufe
120V
81-145VCA
45-65Hz (detección automática)
NEMA 5-15P
Tensión nominal
Frecuencia
Estabilidad de frecuencia
Forma de onda
Número total de salidas
Respaldo total conbatería y
proteccióncontra sobrecargas
Tomas exclusivas contra
sobretensión
Administración vía USB
Tipo y número de baterías
Tiempo de autonomía
Tiempo de recarga
Tiempo de transferencia
Transferencia a batería por
baja tensión
Transferencia a batería por
alta tensión
Proteccióntotal
Joules
Indicadores visuales
Tono audible
120V+/-10%
50/60Hz
+/- 1Hz modo de batería
Onda senoidal modificada
8 (NEMA 5-15R)
6
2
Se incluye con el software ForzaTracker
145V +/-5%
Vin x 1,18
Vin x 0,85
2-4ms
81VCA
145VCA
La pantalla de LCD táctil de fácil lectura con luz de fondo azul exhibe
el voltaje de entrada y de salida, la capacidad de las baterías, el nivel
de carga y el estado funcional de la UPS
Modo de batería: Se activa cada 10 segundos
Bajo voltaje de la batería: Se activa cada 1 segundo
Sobrecarga: Se activa cada 0,5 segundo
Falla: Sonido continuado
Regulación de tensión, sobrecarga, protección contra descarga y
nivel de carga excesiva
1000J
Incluida
Hasta el 90% de su capacidad en 6 horas tras una descarga completa
Regulación de tensión
Elevación
Reducción
Selección automática
de frecuencia
78 min**

Instale la UPS en un ambiente protegido, donde el aire circule libremente alrededor de toda la unidad, y donde no exista polvo excesi-
vo, gases corrosivos ni contaminantes conductores. No opere la UPS en ambientes con temperaturas muy altas o excesivamente
húmedos. Para obtener mejores resultados, mantenga la temperatura interior entre 0°C y 40°C, con una humedad relativa de 0 a 90%.
Para no generar interferencia, debe ubicar la UPS a no menos de 20 cm de distancia de los monitores.
4. Instalación y funcionamiento
4.1 Ubicación de la unidad
Enchufe el cable de CA en un tomacorriente de la pared. Asegúrese de que no exista ningún dispositivo conectado en la unidad.
Aunque la unidad sale de fábrica con la batería completamente cargada, es posible que pierda energía durante el transporte. Por ello
es recomendable que vuelva a cargar las baterías por lo menos durante 6 horas antes de usarla por primera vez. La unidad carga las
baterías mientras permanezca conectada al suministro de la red.
4.2 Conexión al suministro de la red y carga inicial de la UPS
Conecte un dispositivo en cada uno de los receptáculos ubicados en el panel posterior de la UPS. Enchufe los aparatos más delica-
dos en las salidas con respaldo de batería. En caso de un corte de luz, las cargas serán alimentadas automáticamente con energía de
la batería.
NOTA: Cerciórese de que la UPS está conectada para proteger todos los dispositivos importantes y evitar la pérdida de información
cuando se interrumpe el suministro de la red eléctrica.
4.3 Conexión de cargas a la UPS
Con el objeto de vigilar el estado funcional de la UPS y permitir la desconexión automática del sistema operativo en caso de interrup-
ciones prolongadas del suministro eléctrico, conecte el cable USB que se incluye con la unidad entre el puerto USB de su computador
y el puerto correspondiente de la UPS ubicado en el panel posterior. El sistema detectará automáticamente la UPS en este caso.
4.4 Puerto de comunicación USB
Para encender la UPS, oprima el botón de encendido. Para apagar la unidad, oprima dicho botón una vez más.
4.5 Conexión y desconexión de la UPS
ForzaTracker es un software de monitoreo de última generación, el cual dispone de una interfaz fácil de usar destinada a controlar y
vigilar el funcionamiento del sistema UPS. Este singular software permite la desconexión automática y segura de sistemas compuestos
de varios computadores durante fallas en el suministro de la red eléctrica. Con este software, el usuario puede monitorear y controlar
en forma remota cualquier UPS en la misma LAN, sin importar donde esté localizada la unidad.
5. Instalación del software - ForzaTracker
1. Pantalla LCD táctil
2. Botón de encendido
3. Puerto de comunicación USB
4. Interruptor de cortacircuito
5. Entrada de alterna
6. Receptáculos con respaldo de batería
7. Receptáculos con protección contra sobretensión solamente
8. RJ-45/11 Protección contra sobretensión para red, fax y módem
9. Unidad de ventilación
6 horas
No conecte supresores de sobretensión ni regletas de conexión múltiple a la UPS.
JAMÁS conecte una impresora láser ni un escáner en la UPS. Estos dispositivos
producen sobretensiones transitorias que pueden causar daños permanentes a la
UPS.
1. Diríjase al sitio web: www.forzaups.com/us/driver-downloads/
2. Escoja el tipo de sistema operativo y siga las instrucciones en el sitio web para descargar el software.
3. Tras haber descargado todos los archivos necesarios de la Internet, ingrese el No. de serie 5242-87f6-64re-di8d-986u con el
objeto de instalar el programa (incluya los guiones).
4. Cuando se reinicie su computador, el software ForzaTracker aparecerá representado como un enchufe verde ubicado en la
bandeja del sistema, cerca del reloj.
5. Para acceder al software ForzaTracker como administrador, debe ingresar la contraseña: 111296.
Procedimiento de instalación:
6. Descripción del panel LCD
Modo UPS LCD Descripción
Cuando la UPS se enciende por primera
vez, la unidad permanece en este modo
durante 4 segundos
Cuando el Regulador Automático
de Voltaje está activado, el ícono
se ilumina una vez por
segundo.
El ícono se ilumina en la
pantalla
La información aparece en el orden
siguiente cuando toca la pantalla de LCD:
1. Voltaje de salida
2. Voltaje de entrada
3. Nivel de carga
4. Capacidad de la batería
Conexión de la UPS
Modo de CA
Cuando la UPS está sobrecargada, emite
una señal de alarma audible una vez cada
0,5 segundo para advertir acerca de
dicha condición
Sobrecarga en el
modo de CA

Apenas abra el empaque de cartón, cerciórese de que hayan sido incluidos los artículos siguientes:
Saque la UPS del empaque y revise por si existiera evidencia de algún daño incurrido durante el transporte. En tal caso, vuelva a
colocar la unidad en su caja original para devolverla en el comercio donde adquirió el producto.
1. Unidad UPS
2. Manual del usuario
3. CD con software
4. Cable USB
5. Certificado de garantía
La unidad cuenta con una innovadora pantalla de LCD y con diversas funciones destinadas a proteger efectivamente su equipo y
electrónicos delicados de las fluctuaciones de voltaje y fallas en el suministro de la red. El desempeño fiable e ininterrumpido se basa
en la integración de un regulador de voltaje, la supresión de sobretensión y las funciones de respaldo -- todo en una sola unidad.
La serie SL incluye un software para administración de energía, con la última tecnología para control de sistemas. El sistema UPS SL
viene en configuraciones de 1500VA y 2000VA.
2. Contenido del empaque
2.1 Inspección
3. Descripción del producto
Gracias por preferir el Sistema UPS Inteligente de Línea Interactiva SL-1501UL / SL-2001UL de Forza. Con el objeto de aprovechar
todas las características y ventajas que le ofrece esta unidad, haga el favor de leer y observar todas las instrucciones relativas a su
instalación y modo de operación.
1. Introducción
• Puesto que una batería puede generar electrochoques o cortocircuitos, se deben tomar las precauciones que se indican a continuación:
1) Debe quitarse el reloj, anillos o cualquier objeto de metal que tenga en la mano.
2) Use herramientas con mangos forrados con material aislante.
3) Use guantes y botas de goma.
4) No deje herramientas ni piezas metálicas encima de la batería.
5) Desenchufe la fuente de suministro antes de conectar o desconectar los terminales de la batería.
• Advertencia: tensiones potencialmente nocivas provenientes de la batería pueden estar presentes aún después de haber desconec-
tado la UPS del suministro de la red. Por lo tanto, debe desconectar el terminal negativo y positivo de la unidad antes de realizar
cualquier trabajo de mantenimiento o reparación dentro del equipo.
• La UPS tiene una batería interna de 12V de CC, sellada de plomo-ácido con 6 celdas.
• Jamás incinere las baterías, puesto que pueden explotar si se exponen a altas temperaturas.
Manipulación correcta de las baterías
Advertencia: Riesgo de descarga eléctrica.
Medidas de seguridad importantes (guarde esta hoja)
Esta unidad debe ser instalada en un ambiente controlado (espacio interior con temperatura ambiental dentro de los márgenes
especificados, sin la presencia de contaminantes conductivos). No instale la unidad UPS en lugares cercanos a alguna salida de
agua o excesivamente húmedos.
Para evitar que se recaliente la unidad, no cubra las rejillas de ventilación. Evite exponer la UPS a los rayos directos del sol y
absténgase de instalar la unidad cerca de aparatos generadores de calor, tales como calentadores eléctricos u hornos.
Jamás conecte en la UPS dispositivos distintos a periféricos de computación, tales como equipos médicos, aparatos de manteni-
miento vital para pacientes, hornos microondas ni aspiradoras.
No conecte supresores de sobretensión ni regletas de conexión múltiple a la UPS.
No enchufe el cable de alimentación de la UPS en las tomas de la misma unidad.
No permita que ningún líquido ni objeto extraño caiga dentro de la UPS. Jamás coloque bebidas ni recipientes con líquidos cerca o
encima de la unidad.
Durante la instalación de este equipo, debe cerciorarse de que la suma de corrientes de fuga de la UPS con todas las cargas
conectadas no excedan los 3,5mA. En caso de emergencia, apague la unidad y desconecte el cable de la red de CA.
Desconecte la UPS antes de limpiarla y no use detergentes líquidos ni con atomizador.
Jamás intente abrir ni desarmar una batería. El electrolito que se libera además de ser perjudicial para la piel o los ojos, puede
resultar tóxico.
El mantenimiento de la batería debe estar a cargo de técnicos especializados o supervisado por personas calificadas que se
adhieran a todas las precauciones recomendadas.
Cuando cambie la batería, cerciórese de usar una sellada de plomo-ácido, del mismo tipo y número especificados.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
¡PRECAUCIÓN!
SL-1501UL / SL-2001UL
1
2
4
5
7
6
3
8
9

Manual del Usuario
Sistema de Alimentación Ininterrumpible
SL-1501UL / SL-2001UL
3-
años
de garantía**
