Vimar Elvox 46516 212B User manual

Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
46516.212B
49400953A0 01 1705
49401171A0 00 1703
1080p AHD IR Bullet camera, 2.8-12 mm lens, OSD
DESCRIPTION
The waterproof IR camera adopt 2 megapixels 1080P@25/30fps high
performance AHD sensor. The camera adopt new material with IP66
waterproof standard, IR-CUT filter, Smart-IR control. Fashionable and
professional design.
ATTENTION
Thank you for your purchasing this product. Before attempting to connect
or operate this product, please read these instructions carefully and save
this manual for future use.
70.0mm
5.0mm
CAUTION
RISK OF ELECTRIC
SHOCK DO NOT OPEN
CAUTION: TO REDUCE THE RISK OF ELECTRIC
SHOCK, DO NOT REMOVE COVER (OR BACK).
NO USER-SERVICEABLE PA RTS INSIDE. REFER
SERVICING TO QUALIFIED SERV ICE PERSONNEL
1yr 2yr 3yr 4yr
1. Use the Appropriate Power Supply
The input power for the camera is 12 Vdc. Be sure to connect it to the
appropriate power. Wrong connection may cause malfunction and/or
damage to the video camera.
2. Do not attempt to disassemble the camera.
To prevent electric shock, do not remove screws or covers. There are
no user serviceable parts inside. Ask a qualified service person for
servicing.
3. Handle the camera with care.
Do not abuse the camera. Avoid striking, shaking, etc. The camera
could be damaged by improper handling or storage.
4. Do note use strong or abrasive detergents when cleaning the camera
body.
Use a dry cloth to clean the camera when dirty. In case the dirt is hard
to remove. Use a mild detergent and wipe gently.
5. Clean the sensor faceplate with care.
When cleaning the sensor panel, do not use strong or abrasive
detergents.Use a piece of lens tissue or cotton tipped applicator and
ethanol.
6. Do not attempt to aim the camera at the sun
Do not attempt to aim the camera at the sun or other extremely
brightobjects that causes mear to appear irrespective of whether the
camera is operating or not.
This can damage the sensor.
7. Do not put the camera in a place with interference.
When this camera is installed near the equipment like wireless com-
munication device which emits strong electromagnetic field, some
irregularity such as noise on monitor screen may happen.
FEATURES
- 2 Megapixel high performance CMOS sensor with 25/30fps@1080P.
- Built in IR-CUT, ensure the camera work properly both day and night.
- IP66 waterproof standard.
- Long-life IR LED design, whose brightness is several times higher
and service life longer than ordinary LED’s
- Smart-IR, 50 meters IR range
- Image transmission up to 300 meters.
70.0mm
5.0mm
CAUTION
RISK OF ELECTRIC
SHOCK DO NOT OPEN
CAUTION: TO REDUCE THE RISK OF ELECTRIC
SHOCK, DO NOT REMOVE COVER (OR BACK).
NO USER-SERVICEABLE PARTS INSIDE. REFER
SERVICING TO QUALIFIED SERVICE PERSONNEL
1yr 2yr 3yr 4yr
IR Sensitivity
Long-effective IR Light Source Design
Service Life
Other brands
Telecamera Bullet IR AHD 1080p, obiettivo 2,8-12 mm, OSD
DESCRIZIONE
La telecamera IR impermeabile adotta un sensore AHD ad elevate
prestazioni da 2 megapixel 1080P a 25/30fps. La telecamera utilizza un
nuovo materiale con classe di impermeabilità IP66, filtro IR-CUT, control-
lo Smart-IR. Design moderno e professionale.
ATTENZIONE
Grazie per aver acquistato questo prodotto. Prima di cercare di collegare
o utilizzare il prodotto, leggere attentamente le istruzioni e conservare il
manuale per consultazione futura.
1. Utilizzare una rete di alimentazione appropriata.
La tensione di ingresso della telecamera è 12 Vdc. Assicurarsi di colle-
garla a una sorgente di alimentazione idonea. Una connessione errata
può causare malfunzionamenti e/o danneggiare la telecamera .
2. Non cercare di smontare la telecamera.
Per evitare il rischio di scosse elettriche, non rimuovere viti o coper-
chi. All’interno non vi sono parti che possono essere riparate dall’u-
tente. Per l’assistenza rivolgersi a un tecnico qualificato.
3. Maneggiare la telecamera con cura.
Non utilizzare la telecamera in modo improprio. Evitare colpi, scos-
soni e simili. La telecamera potrebbe riportare danni a seguito di
utilizzo o conservazione non idonei.
4. Non utilizzare detergenti aggressivi o abrasivi per pulire il corpo della
telecamera.
Se la telecamera è sporca, passare un panno asciutto. Se lo sporco
risulta difficile da rimuovere, utilizzare un detergente delicato e stro-
finare leggermente.
5. Pulire la piastra anteriore del sensore con cautela.
Per pulire il pannello del sensore, non utilizzare detergenti aggressivi
o abrasivi. Utilizzare carta per la pulizia di obiettivi o la punta di un
bastoncino cotonato inumidito con alcol.
6. Non cercare di puntare la telecamera verso il sole
Non cercare di puntare la telecamera verso il sole o altri oggetti molto
luminosi che farebbero comparire macchie anche se la videocamera
non è in uso.
Si potrebbe danneggiare il sensore.
7. Non collocare la telecamera in luoghi soggetti a interferenza.
Quando la telecamera è installata vicino ad apparecchiature come
dispositivi che comunicano in wireless, che emettono forti campi elet-
tromagnetici, potrebbero verificarsi alcune irregolarità quali rumore
sullo schermo del monitor.
FUNZIONI
- Sensore CMOS a prestazioni elevate da 2 Megapixel con 25/30 fps
a 1080P.
- IR-CUT incorporato, assicura che la telecamera funzioni corretta-
mente di giorno e di notte.
- Classe di impermeabilità IP66.
- Design LED IR a lunga durata, con luminosità molto superiore e
durata utile molto più lunga rispetto ai normali LED.
- Smart-IR, range IR di 50 metri
- Trasmissione immagine fino a 300 metri.
70.0mm
5.0mm
CAUTION
RISK OF ELECTRIC
SHOCK DO NOT OPEN
CAUTION: TO REDUCE THE RISK OF ELECTRIC
SHOCK, DO NOT REMOVE COVER (OR BACK).
NO USER-SERVICEABLE PARTS INSIDE. REFER
SERVICING TO QUALIFIED SERVICE PERSONNEL
1yr 2yr 3yr 4yr
Design sorgente di luce IR a lunga efficacia
Altri marchi
Durata utile
Sensibilità IR
1 anno 2 anno 3 anno 4 anno
ATTENZIONE
RISCHIO DI SCOSSA ELET-
TRICA. NON APRIRE
ATTENZIONE: PER RIDURRE IL RISCHIO DI INCENDIO O DI
SCOSSA ELETTRICA NON RIMUOVERE IL COPERCHIO O IL
PANNELLO POSTERIORE.
L’INTERNO NON CONTIENE PARTI CHE POSSONO ESSERE
RIPARATE DALL’UTENTE.
PER L’ASSISTENZA TECNICA RIVOLGERSI A PERSONALE QUALIFICATO.

Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
46516.212B
49400953A0 01 1705

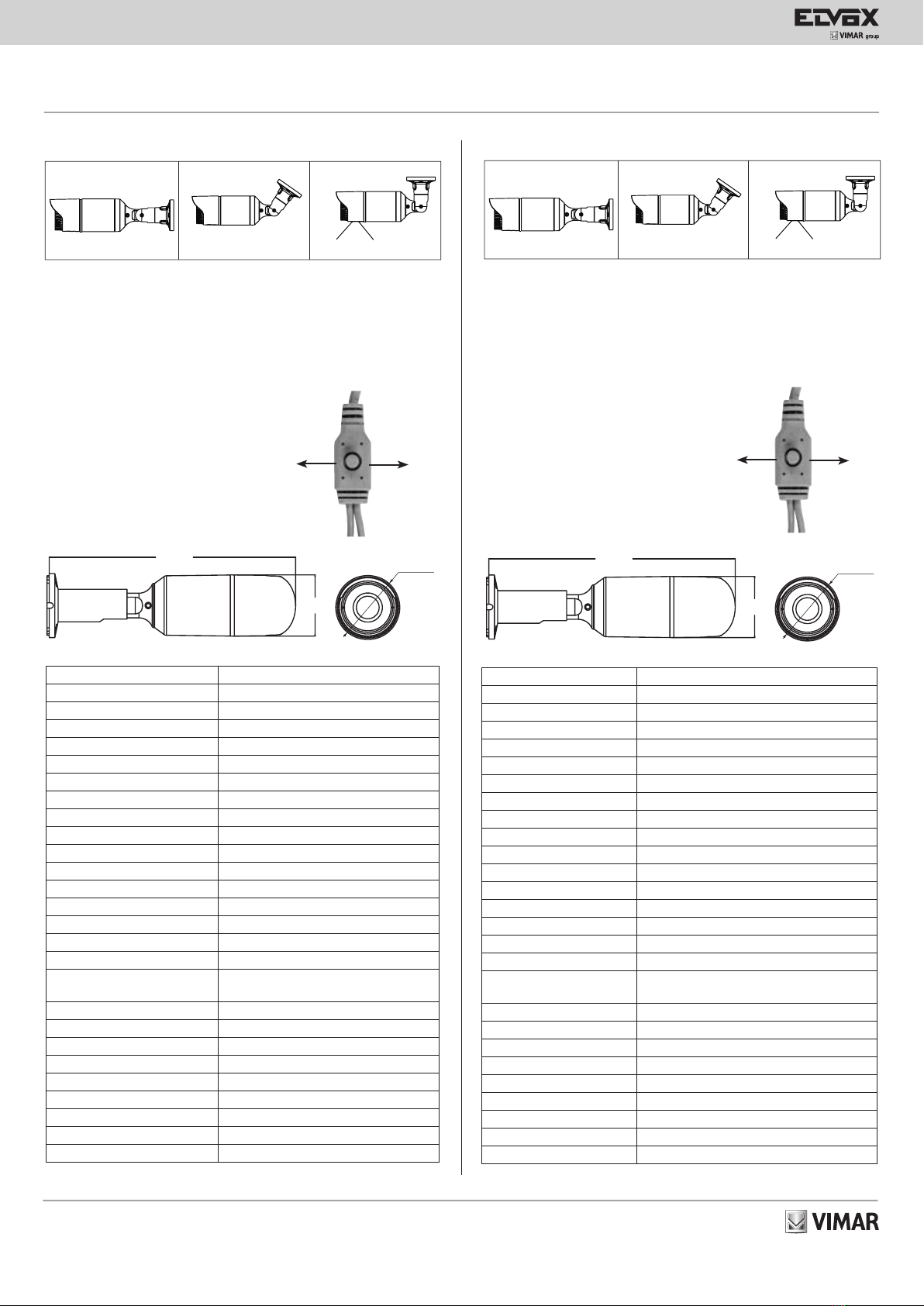

Camera Installation
1. Fix the camera to the needed place with the four pieces of screws.
2. Loosen the horizontal adjusting ring, adjust it to the needed place,
then fix the horizontal adjusting ring.
3. Loosen the angle fixing screw, adjust it to the needed place, then fix
the angle fixing screw.
SPECIFICATIONS
Model 46516.212B
Sensor 1080P Sensor
Effective Pixels 1920 (H) x 1080 (V)
Video Frame Rate 25/30fps@1080P
Max.transmission distance 300 m, with 46364.500
Video format PAL/NTSC
Mini-illumination 0 Lux (IR ON)
S/N Ration More than 50 dB (with AGC OFF)
OSD English/Chinese/ITA
AGC 0-15
White Balance ATW/AWB
Backlight BLC/OFF
NR 2DNR
Spec Fun D-WDR
Shutter Speed AUTO
Sync code Internal
Voltage 12 Vdc
Current
700 mA ±15% (IR ON);
100 mA ±10% (IR OFF)
DAY/NIGHT EXT/COLOR/B/W
Lens 2.8-12 mm HD Lens
IR range 50 m
Waterproof standard IP66
Video output CVBS/AHD
Storage temperature -20°C ~70°C
Operate Temperature -10°C~50°C RH90% MAX
Size
306,2 mm (L) x 76 (H) x 76 mm (P)
Weight 865 g
PARTS INSTRUCTION AND INSTALLATION
*Specications subject to change without notice.
SPECIFICHE
Installazione della telecamera
1. Fissare la telecamera dove si necessita con le quattro viti in dota-
zione.
2. Allentare l’anello di regolazione orizzontale, regolare dove si neces-
sita, quindi fissare l’anello di regolazione orizzontale.
3. Allentare la vite di fissaggio per l’angolazione, regolare dove si
necessita, quindi fissare la vite di fissaggio dell’angolo.
ISTRUZIONI E INSTALLAZIONE DELLE PARTI
261
170
94
118
Ø76
∅80
123
fuoco zoom
261
170
94
118
Ø76
∅80
123
focus zoom
AHD
CVBS AHD
CVBS
UP UP
Tenere premuto verso destra per
settare la telecamera in AHD, tenere
premuto verso sinistra per settare la
telecamera in CVBS.
Hold to the right to set the camera
in AHD, hold to the left to set the
camera in CVBS.
Modello 46516.212B
Sensore Sensore 1080P
Pixel effettivi 1920 (H) x 1080 (V)
Frame rate video 25/30fps a 1080P
Distanza massima trasmissione 300 m, con 46364.500
Formato video PAL/NTSC
Illuminazione min. 0 Lux (con IR ON)
Rapporto S/N Più di 50 dB (con AGC OFF)
OSD Inglese/Cinese/ITA
AGC 0-15
Bilanciamento del bianco ATW/AWB
Controluce BLC/OFF
NR (Riduzione rumore)
2DNR (Riduzione rumore digitale)
Spec Fun (Funzioni speciali) D-WDR
Velocità otturatore AUTO
Codice Sync Interno
Tensione 12 Vdc
Corrente 700 mA ±15% (IR ON);
100 mA ±10% (IR OFF)
DAY/NIGHT (Giorno/Notte) EXT/COLORE/B/N
Obiettivo Obiettivo HD da 2,8 - 12 mm
Portata IR 50 m
Classe di impermeabilità IP66
Uscita video CVBS/AHD
Temperatura di stoccaggio -20°C ~70°C
Temperatura di esercizio -10°C~50°C RH 90% MAX
Dimensioni
306,2 mm (L) x 76 (H) x 76 mm (P)
Peso 865 g
*Le speciche sono soggette a modiche senza preavviso.
DIMENSIONI (mm)
Φ
306,2
76
76
DIMENSIONS (mm)
Φ
306,2
76
76

Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
46516.212B
49400953A0 01 1705
WDR OFF (ON)
LANGUAGE ENGLISH
4. Video Setting (Impostazione video)
Spostare il cursore su “Video Setting”, quindi premere il tasto
menu nel sottomenu, impostare i parametri seguenti nel modo de-
siderato.
MENU OSD / OSD MENU
Set Up (Congurazione)
Premere il tasto nel menu principale “Set Up” in cui è possibile
impostare i parametri seguenti.
1. Exposure (Esposizione)
Spostare il cursore su “AE”, quindi premere il tasto menu nel sot-
tomenu “Exposure”, impostare i parametri seguenti nel modo de-
siderato.
2. WB (Bilanciamento del bianco)
Spostare il cursore su “WB”, quindi premere il tasto menu nel sot-
tomenu “WB” “MWB”, impostare i parametri seguenti nel modo de-
siderato.
3. Day&Night (Giorno/notte)
Spostare il cursore su “Day&Night”, quindi premere il tasto menu
nel sottomenu, impostare i parametri seguenti nel modo desiderato.
Move the cursor to “Day&Night”, and press the menu button into
the submenu, set the following parameters as needed
WDR OFF (ON)
LANGUAGE ENGLISH
WDR OFF (ON)
LANGUAGE ENGLISH
WDR OFF (ON)
LANGUAGE ENGLISH
WDR OFF (ON)
LANGUAGE ENGLISH
WDR OFF (ON)
LANGUAGE ENGLISH
WDR OFF (ON)
LANGUAGE ENGLISH
WDR OFF (ON)
LANGUAGE ENGLISH
MENU OSD / OSD MENU
Set Up (Congurazione)
Press the menu button into the main menu “Set Up”, can set the
following parameters.
1. Exposure (Esposizione)
Move the cursor to “AE”, and press the menu button into the
submenu “Exposure”, set the following parameters as needed.
2. WB (Bilanciamento del bianco)
Move the cursor to “WB”, and press the menu button into the
submenu “WB” “MWB”, set the following parameters as needed.
3. Day&Night (Giorno/notte)
Spostare il cursore su “Day&Night”, quindi premere il tasto menu
nel sottomenu, impostare i parametri seguenti nel modo desiderato.
Move the cursor to “Day&Night”, and press the menu button into
the submenu, set the following parameters as needed
WDR OFF (ON)
LANGUAGE ENGLISH
WDR OFF (ON)
LANGUAGE ENGLISH
WDR OFF (ON)
LANGUAGE ENGLISH
WDR OFF (ON)
LANGUAGE ENGLISH
WDR OFF (ON)
LANGUAGE ENGLISH
4. Video Setting (Impostazione video)
Move the cursor to “Video Setting”, and press the menu button
into the submenu, set the following parameters as needed.
WDR OFF (ON)
LANGUAGE ENGLISH

Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
46516.212B
49400953A0 01 1705
