VonHaus 3500102 User manual

4 IN 1
WORKSTATION
3500102 - Instruction Manual
EN
IMPORTANT SAFETY INFORMATION
Safe operation of this accessory requires that you read and understand this manual
carefully before use.
This appliance is not intended for use by persons (including children) with reduced
physical, sensory or mental capabilities, or lack of experience and knowledge, unless
they have been given supervision or instruction concerning use of the appliance by a
person responsible for their safety.
Keep children away from this appliance.
Know your accessory. Read the operator’s manual carefully. Learn its applications and
limitations, as well as the specific potential hazards related to this accessory.
If any parts are missing, do not use the stand until the missing parts are replaced.
NOTE This stand is designed for use with mitre saws and slide mitre saws with
mounting dimension not larger than 530mm.
NOTE Maximum weight of the mitre saw and workpiece together must not exceed
150 kg.
Do not modify or use this stand for any purpose for which it is not intended.
Always ensure the mitre saw used is mounted securely and is stable before plugging
in the mitre saw.
This stand is designed to be used on a flat, stable surface. Do not use the product on
an uneven or unstable surface. Be sure to allow enough room to handle and properly
support the workpiece.
Follow the tool mounting instructions carefully, and ensure the tool is fastened
securely.
To reduce the risk of injury from the mitre saw moving or falling off the stand, always
check that all mounting bolts and nuts are securely tightened before moving the
stand or using the tool.
Do not lift any part of the mitre saw that is attached to the stand.
When servicing, use only identical replacement parts. Use of any other parts may
create a hazard or cause product damage.
Save these instructions. Refer to them frequently and use them to instruct others who
may use this accessory.
ALWAYS KEEP WORK AREA CLEAN Cluttered areas and benches invite accidents.
Make sure the floor is clean and not slippery due to wax or sawdust build-up.
CAUTION The assembly pack contains small parts which can pose a choking hazard
to children and pets.
SAFETY INFORMATION
USE PRECAUTION
For your safety INSTRUCTION
MANUAL
Read and understand
RISK OF INJURY
Keep hands at a
safe distance
EYE PROTECTION
Must be worn
PROTECTIVE GLOVES
Must be worn when
handling tool

COMPONENTS
A. Stand x1
B. Handle x1
C. M6 Nut x4
D. M6x35 x2
E. 5” Wheel x2
F. Ø6 Washer x2
G. Ø8 Washer x8
H. M8 Spring Washer x8
I. M8x16 x8
J. Tool Mount x2
K. Screw x6
L. Swivel Wheel x2
M. Top Tube x2
N. Central Support x1
O. Plastic Base x2
A B C D E
F G H I J K L
M N O
Part Description Qty
Tools you will require
for mounting a mitre
saw (not supplied)
4 Sets.
13mm M8 Ø8 Ø8 M8x45
Ensure All components are present. If any components are missing, do not proceed with assembly. Contact DOMU Brands customer
services at [email protected]
EN
1

ASSEMBLY WARNING Exercise caution. There is a potential for finger pinch/entrapment.
Components required to complete this assembly step.
x8
Ix8 Gx8
H
• Lay the stand (A) top surface on the floor
• Press the Leg Lock Lever and lift leg until the lever clicks into place
• Use M8x16 bolt (I) and Ø8 Washer (G) to assemble the Swivel Wheels (L)
• Lift the stand
x2
L
I
H
G

ASSEMBLY
Components required to complete this assembly step.
x2
D
x4
C

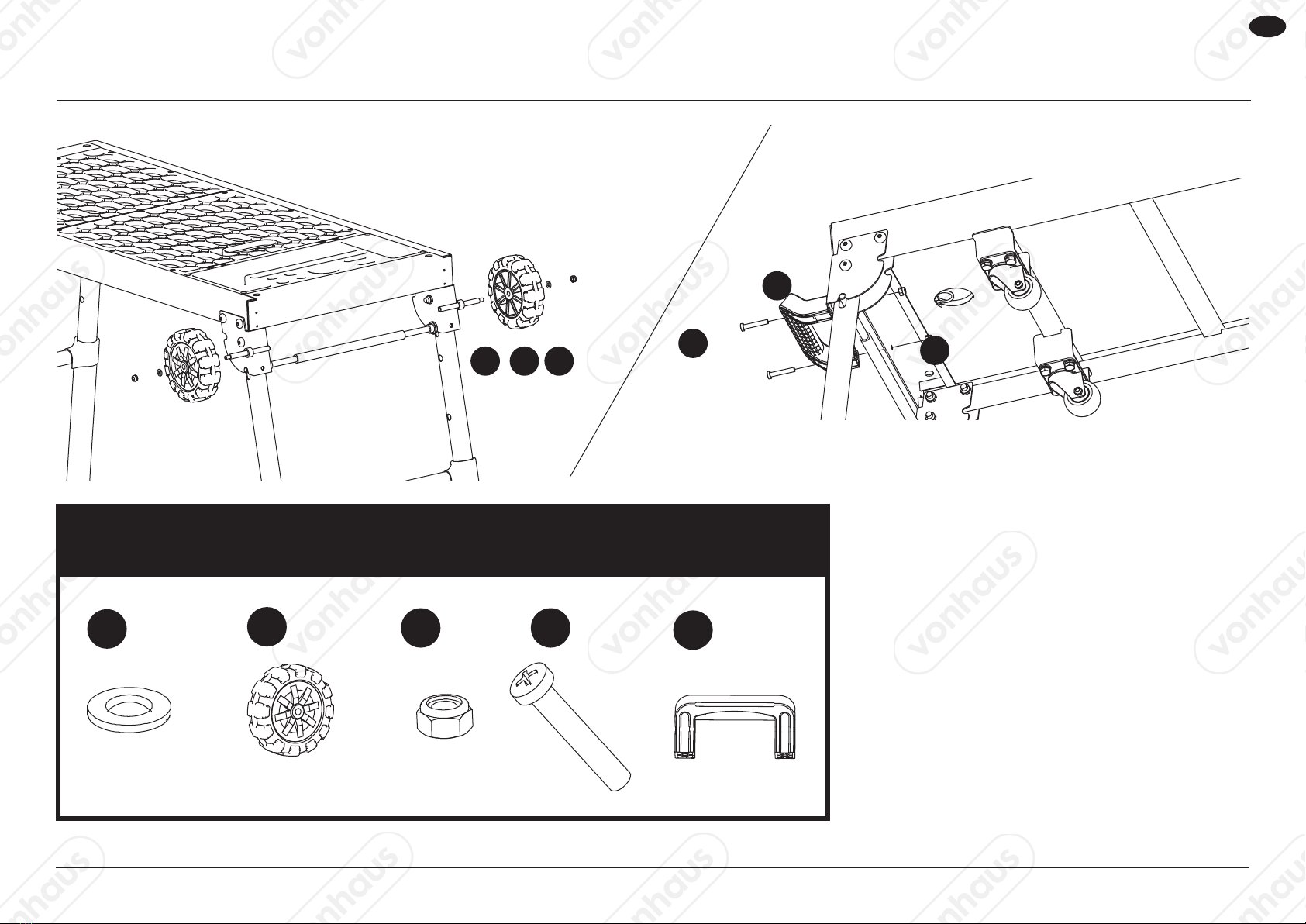

• Use the M6 Nut (C) and Ø6 Washer (F) to assemble
the 5” Wheel (E) to the axle.
• Use the M6x35 Bolt (D) and M6 Nut (C) to
assemble the Handle (B).
x2
Fx2
Ex1
B
E F C DC
B
EN
3

ASSEMBLY
• Insert the Top Tube (M) into the Plastic Base (O) and fix
with the Screws (K)
• Attach the Central Support (N) to the Top Tube (M) with
the Screws (K)
O
O
M
M
N
K
Components required to complete this assembly step.
x6
K
x1
N
x2
Mx2
O

ASSEMBLY
• Put the assembled work top onto the stand and fix it by
the 4 lock catches.
EN
5

ASSEMBLY SETTING THE HEIGHT

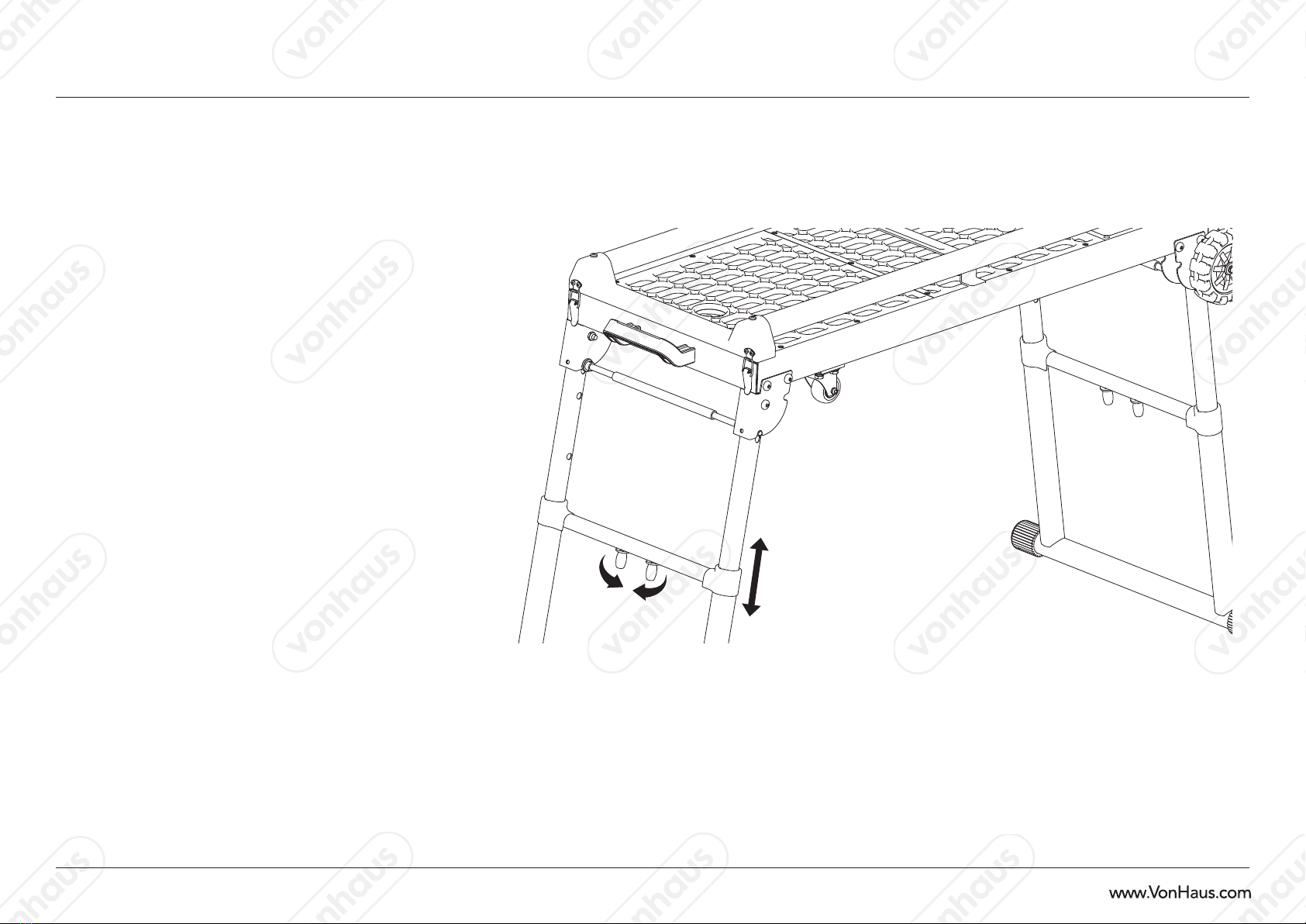

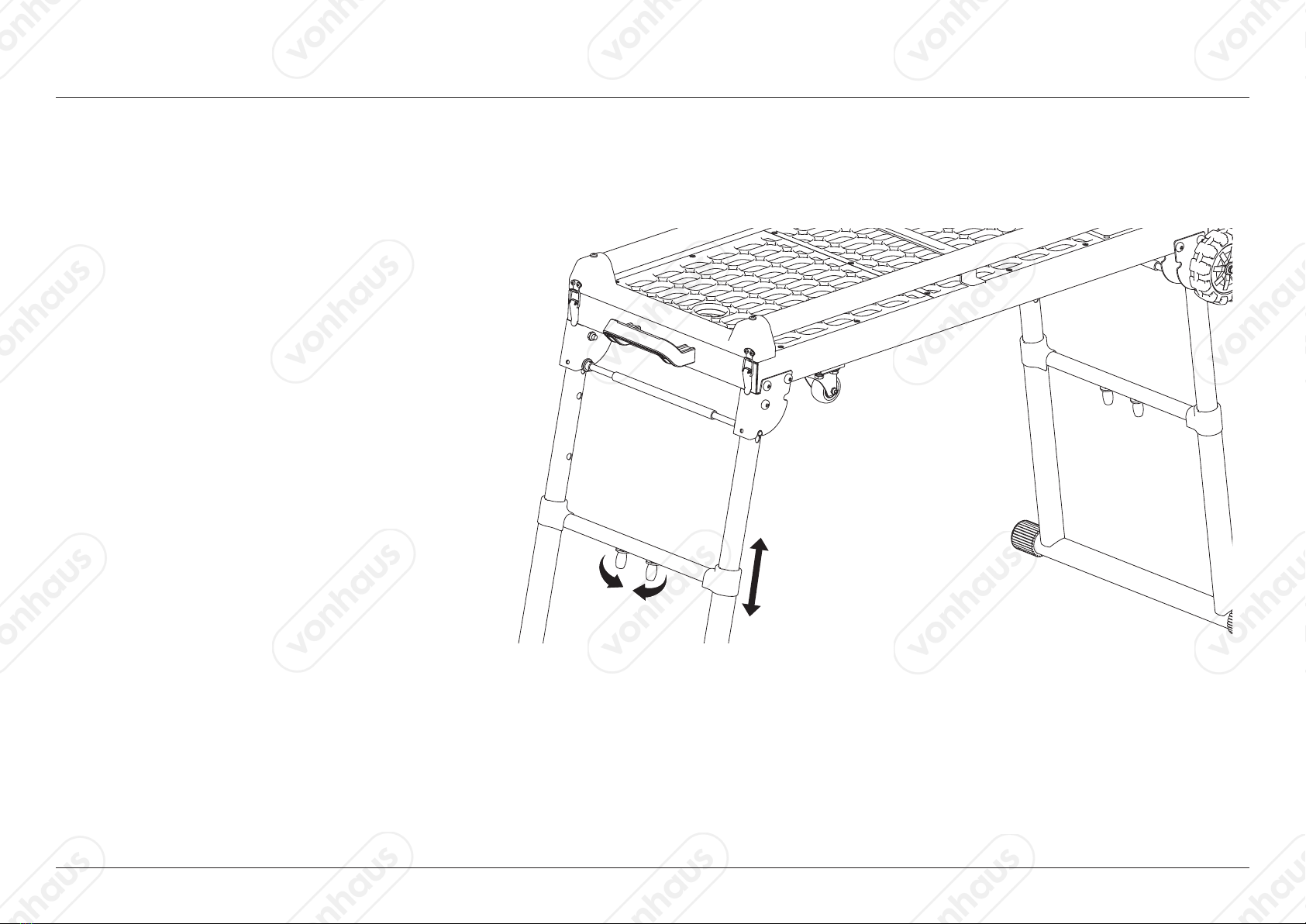

• Clench the button inside and pull the bench up and down
to adjust to the desired height.
• Ensure the locking pin locks securely at the new height.

MOUNTING A MITRE SAW TO THE STAND
• Unplug the saw and the saw arm in the downwards
position.

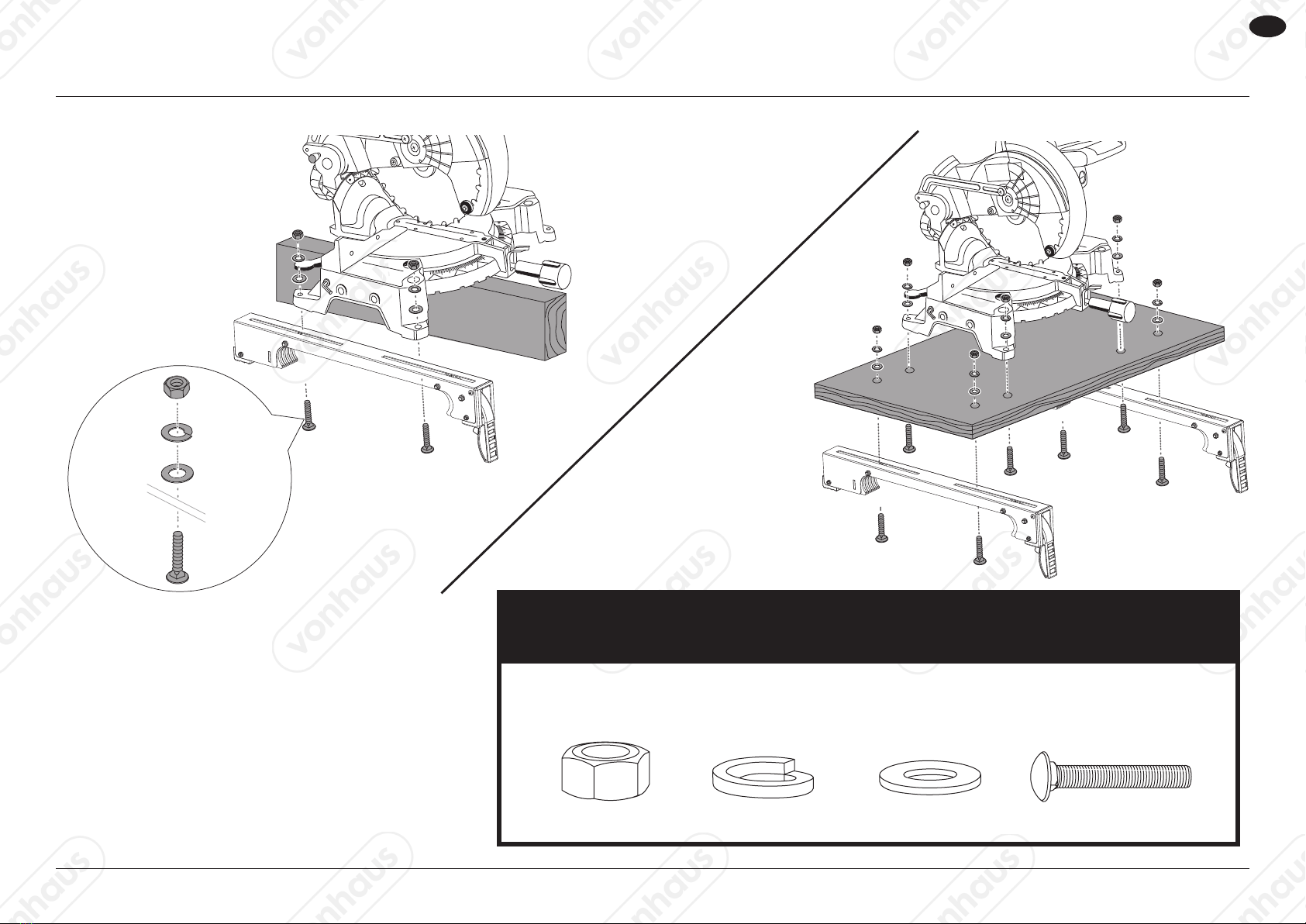

• Place a tool mount underneath the saw, aligning the
mounting holes on the mitre saw base with the slot in the
top of the tool mount.
• Fix the carriage bolt up through both the tool mount and
the mounting hole ion the saw.
• Secure in place using a flat washer. Lock the washer and
nut, repeat through the other end of the tool mount.
Components required to complete this assembly step (not supplied)
x8x8
x8 x8
EN
7

MOUNTING A MITRE SAW TO THE STAND
• Use the Handles located at the rear of the tool
mounts to aid in installing or removing saw and
bracket assembly
• Lift the saw and tool mount assembly, allowing the
assembly to tilt slightly toward your body
• Hook the front edge of the tool mount assembly
onto the front rail of the stand.
• Lower the tool mount assembly to allow the rear
edge of the tool mount to seat fully over the rear
rail

UNMOUNTING A MITRE SAW FROM THE STAND
• Raise the Locking Levers (J) to unlock the saw and the tool mounts
• Grasp the handles on either side of the assembly and lift away from the rear rail of the stand
to disengage
• With the assembly tilted slightly toward you, lift the front part of the assembly to disengage
from the front of the rail stand
EN
9

ASSEMBLY

FOLDING THE STAND

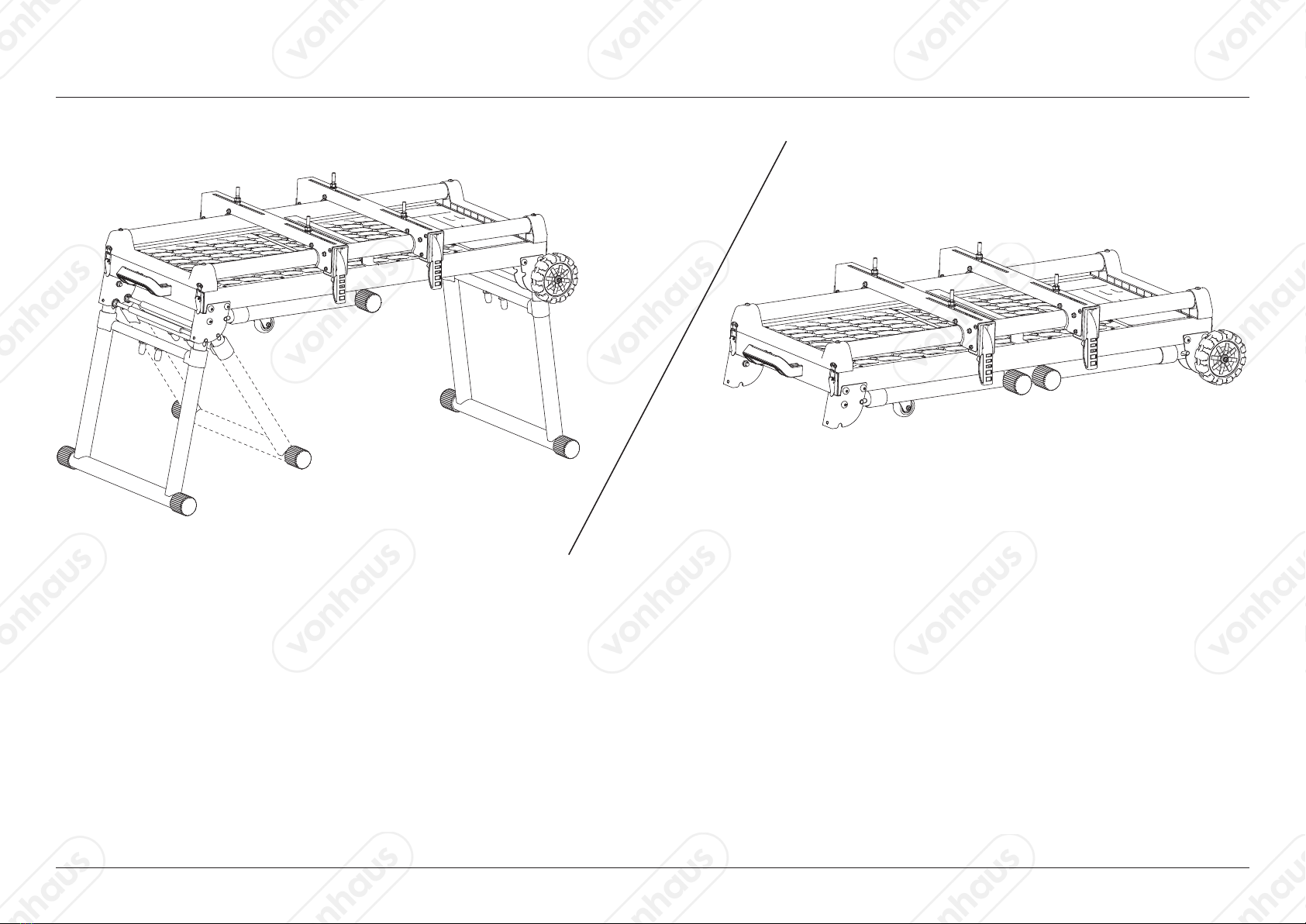

• Press the Locking Lever until the legs are fully folded
11

DISPOSAL INFORMATION
COPYRIGHT
WARRANTY
CUSTOMER SERVICE
Please recycle where facilities exist. Check with your local authority for recycling advice.
All material in this instruction manual are copyrighted by DOMU Brands.
Any unauthorised use may violate worldwide copyright, trademark, and other laws.
To register your product and find out if you qualify for a free extended warranty please
go to
www.Vonhaus.com/warranty.
Please retain a proof of purchase receipt or statement as proof of the purchase date.
The warranty only applies if the product is used solely in the manner indicated in
the Warnings page of this manual, and all other instructions have been followed
accurately. Any abuse of the product or the manner in which it is used will invalidate
the warranty.
Returned goods will not be accepted unless re-packaged in its original packaging and
accompanied by a relevant and completed returns form. This does not affect your
statutory rights.
No rights are given under this warranty to a person acquiring the appliance second-
hand or for commercial or communal use.
If you are having difficulty using this product and require support, please contact
[email protected]
EN
THANK YOU
Thank you for purchasing the 5 in 1 Workstation
VonHaus is a registered trademark of DOMU Brands Ltd
Made in China for DOMU Brands Ltd M24 2RW.
CLEANING & MAINTENANCE
Keep the Stand clean by wiping down with a clean damp cloth and store in a dry place when
not in use.
Before storing or transporting make sure all attachments are secure and benchtop tool is
removed. Collapse extension rails.
The stand can be transported by grasping the handle with one hand and wheeling in the
same manner as a wheelbarrow.
