Vox HDC-77 User manual

Owner’s Manual
Manuel d’utilisation
Bedienungsanleitung
Manual de Usuario
VIRAGE Semi-Hollow Double Cutaway Guitars
VGDC
VIRAGE Semi-Hollow Single Cutaway Guitars
VGSC
VH Semi-Hollow Double Cutaway Guitars
HDC-77
VS Solid Single Cutaway Guitars
SSC-55 / SSC-33
VS Solid Double Cutaway Guitars
SDC-55 / SDC-33

ii

1
VGDC
VGSC
HDC-77
SSC-55
SSC-33
SDC-55
SDC-33
Owner’s Manual

2
INTRODUCTION
Thank you for your purchase of a new VOX guitar and for helping us
write the next chapter in the story of VOX innovation.
The history of modern music is closely entwined with the history of
musical instrument design and manufacturing techniques. The found-
ing fathers of Rock, Blues, Country, and Jazz didn’t search pawnshops
for relics of past generations—they simply chose the most practical
instruments and effective amplification available. In this golden era,
manufacturers set out to meet the needs of working musicians, and in
so doing created the guitars and amplifiers that made possible a musi-
cal revolution.
But time marches on. Today, many manufacturers are content to
produce replicas of earlier efforts. Others offer technology for technol-
ogy’s sake. VOX has chosen another path. In the same spirit that led
to the creation of the classic equipment that inspired us, we set out to
make the most practical, playable, versatile, comfortable and useable
guitar possible—for today’s guitarist. In our pursuit of this goal, we
used the most sophisticated design and manufacturing techniques
available. Not to offer an inevitably obsolete technology product, but
to create a new instrument, unencumbered by traditional limitations.

3

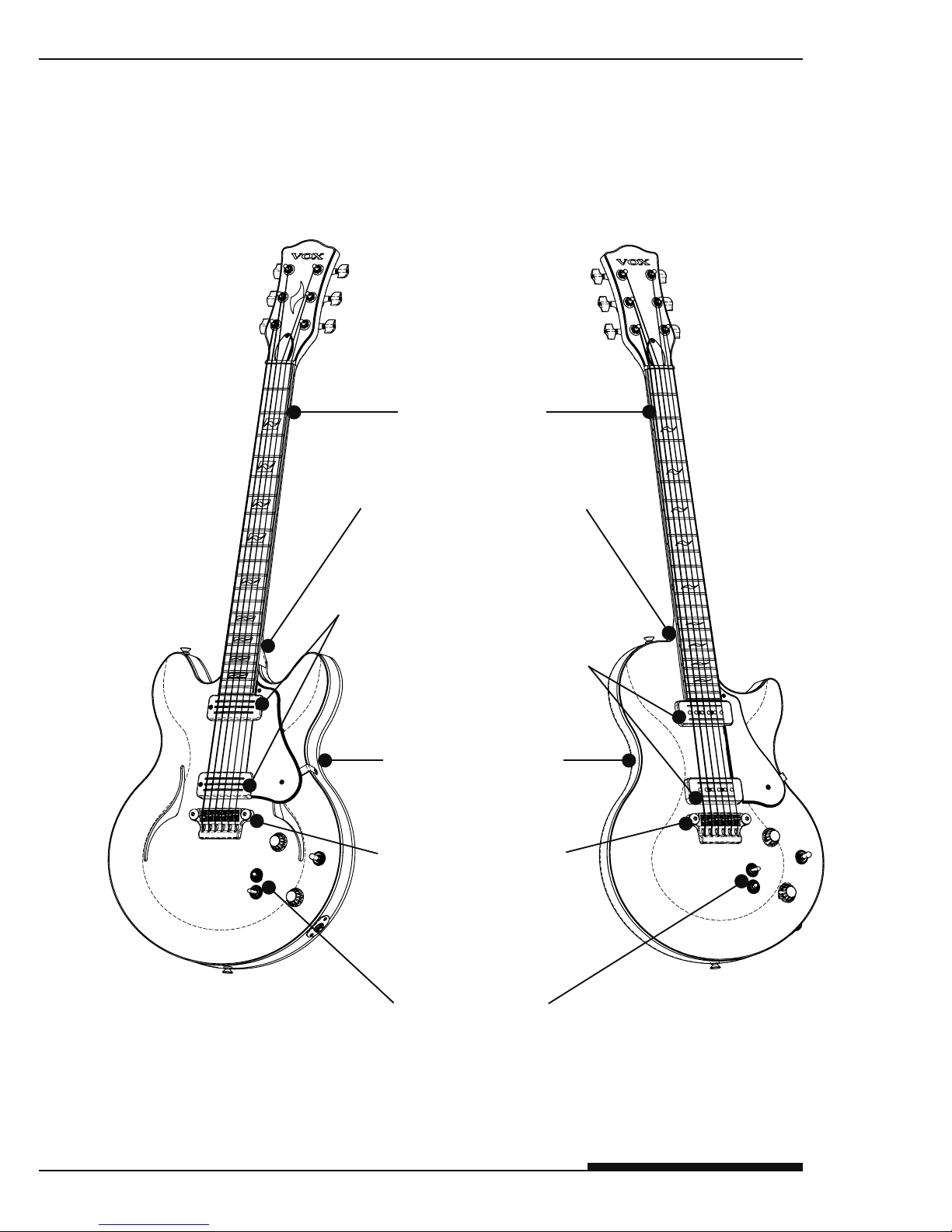

UNIQUE FEATURES

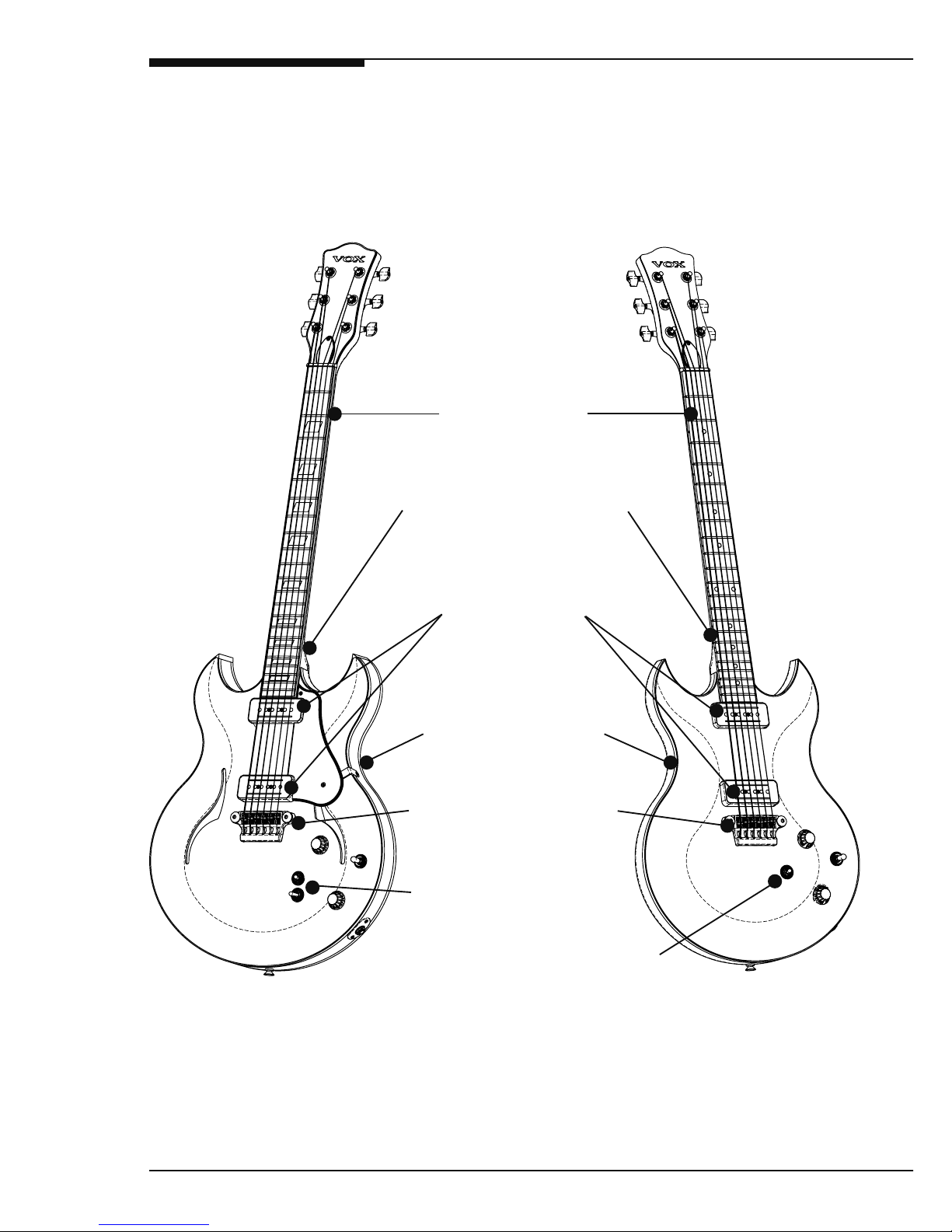

638mm Scale
Fingerboard
Inverse Heel Neck Joint
Three-90 Pickups
Three-Dimensional
Ergonomic Body
MaxContact Bridge
Twin Mode Select Switches
CoAxe Pickups
VGDC SSC-55

4
638mm Scale
Fingerboard
Inverse Heel Neck Joint
Three-Dimensional
Ergonomic Body
MaxContact Bridge
Twin Mode Select
Switches
CoAxe Pickups
Master Mode Select
Switch
HDC-77 SDC-33

5
Three-Dimensional Ergonomic Body
Nothing should come between you and your music—not even your
guitar. Traditional guitars force you to conform to ungainly shapes
and hard edges. Our advanced three-dimensional ergonomic
design removes these constraints for perfect balance, peak comfort,
and ultimate playability.
Inverse Heel Neck Joint
The deeply sculpted neck joint removes the bulk of traditional
neck joints to provide unfettered fingerboard access while
maintaining neck rigidity and preserving the instrument’s full
frequency spectrum.
638mm Scale Fingerboard
The 638mm (25 1/8 inch) scale length was carefully chosen to be
the perfect blend of the shimmering harmonics and clarity of long
scales and the sweetness and playing ease of short scales.
MaxConnect Bridge
The VOX MaxConnect Bridge is engineered to provide direct
coupling of the aluminum alloy bridge base to the brass studs to
maximize sustain and tone. The extended saddle adjustment range
allows you to intonate any string gauge, while the rear-loading
design makes string changes quick and easy.
Integral Tone Bar Construction (VGDC, VGSC, and HDC-77
only)
In semi-hollow VOX guitars, Integral Tone Bars provide a
direct connection between the neck and bridge. This innovative
construction method creates an instrument with the warm
resonance of a semi-hollowbody with the focused attack of a
solidbody—an instrument that is both lightweight and highly
resistant to feedback.

6
Multi-Mode Pickup Systems
Three-90 Pickup System
The VGDC and VGSC are powered by the refined and articulate
Three-90 Pickup System. Twin Mode Select Switches, mounted
above the master volume and tone controls, give you instant access
to three distinct, musical, and hum- canceling tones from each
pickup.
CoAxe Pickup System
The focused aggression of the CoAxe Pickup System is managed
by either Twin Mode Select Switches (on the SSC-55 and SDC-
55 and HDC-77) for individual control of each pickup, or a Master
Mode Switch (on the SSC-33 and SDC-33) controlling both
pickups simultaneously.

7

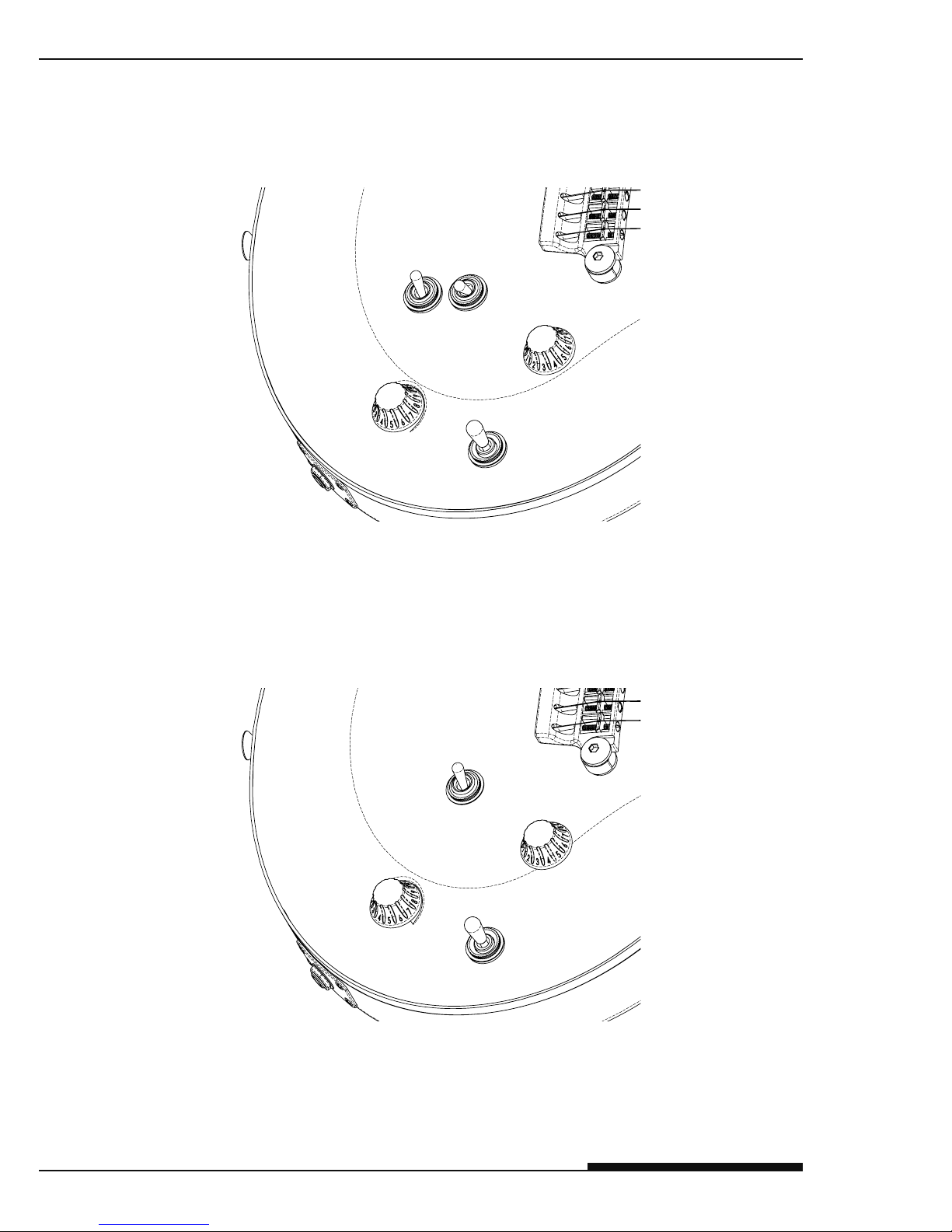

Controls—Twin Mode Select Switches
Controls—Master Mode Select Switch
Tone
Volume
Mode Select
Clean
Crunch
Lead
Pickup Select
Neck
Both
Bridge
Bridge Neck
Volume
Tone
Mode Select
Clean
Lead
Pickup Select
Neck
Both
Bridge

8
SETUP AND ADJUSTMENT
Each VOX guitar is carefully adjusted at the factory for a wide range
of playing styles, with .010" to .046" strings. You may want to fine-
tune the playability for your own personal style, different string gauges,
or after seasonal environmental changes.
Before making any adjustments, you’ll need to verify the proper neck
relief. With the guitar tuned, press the low E string down at both the
1st and 22nd frets (a capo comes in handy here) and check the distance
between the top of the 8th fret and the bottom of the low E string.
Ideally, you’ll see a gap about the same size as the diameter of the high
E string.
If you see too much relief, you need to increase the truss rod tension,
by turning the truss rod adjusting nut
clockwise with the included tool.
(Remove the cover first, of course!) If
you don’t see enough relief, or if the
string is touching the 8th fret, you need
to decrease the truss rod tension, by
turning the truss rod adjusting nut
counter-clockwise. Never force the
truss rod, and if you are uncomfort-
able or unfamiliar with this kind of
adjustment, take your guitar to a qualified service center.
Clockwise = Less Relief
Check Gap Here
Press Here And Here

9

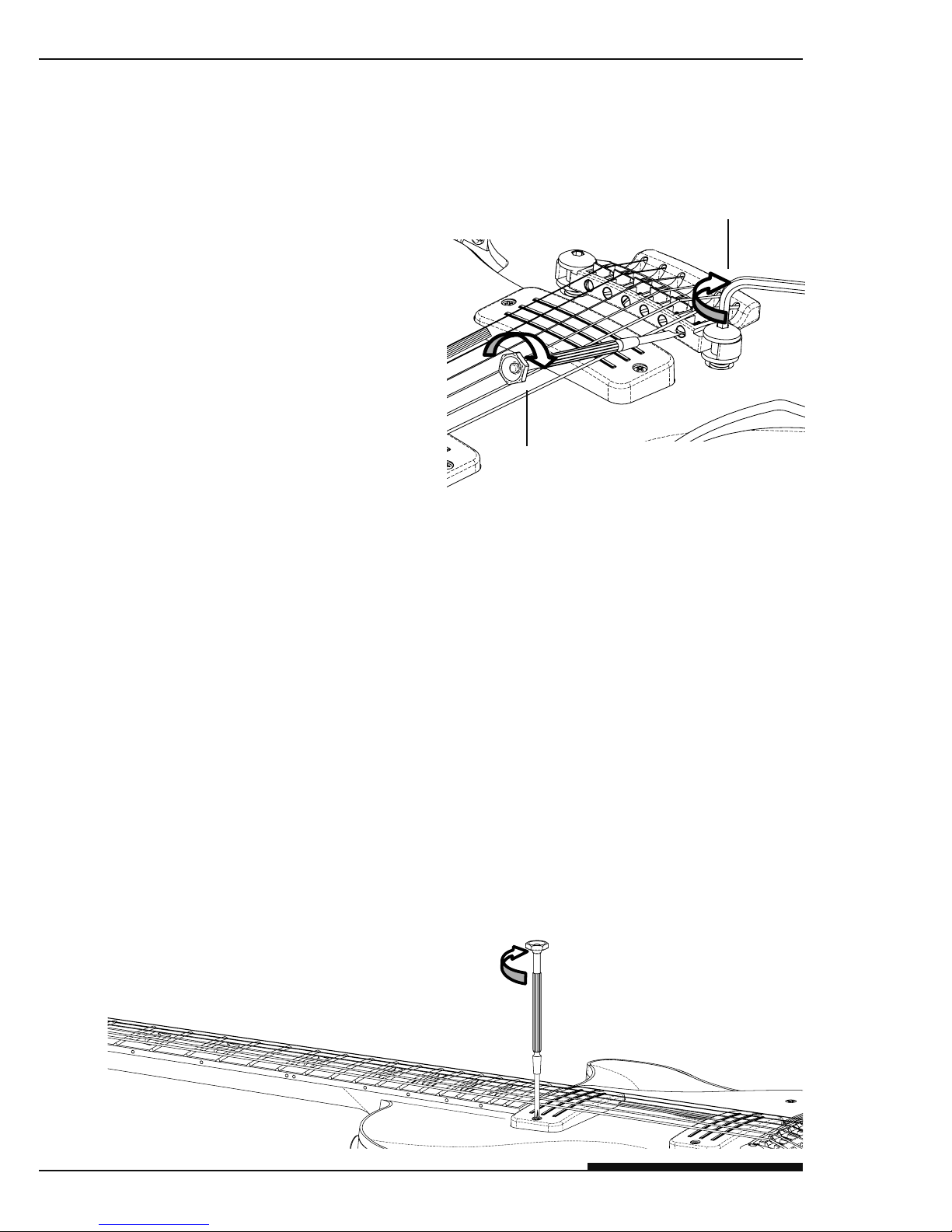

The MaxConnect bridge can be
easily adjusted for string height
(action) and string length (intona-
tion). To lower the action of
either the treble or bass strings,
turn the appropriate bridge post
clock clockwise with the supplied
tool. To raise the action, turn the
appropriate bridge post counter
clockwise. The MaxConnect is
designed to fit the bridge posts
tightly, so don’t adjust one side
too far without also adjusting the
other.
Changes in neck relief, string action, or string gauges can all change
intonation. Luckily, the MaxConnect bridge provides a wide range of
intonation adjustment. You’ll need either a good tuner or good ears to
verify correct intonation. For each string, just compare the pitch of the
note fretted at the 12th fret to the pitch of the 12th fret harmonic. If the
fretted note is flat (lower than the harmonic), you’ll need to make the
string shorter by turning the intonation adjust screw clockwise. If the
fretted note is sharp (higher than the harmonic), you’ll need to make the
string longer by turning the intonation adjust screw counter clockwise.
The height of Three-90 and CoAxe pickups adjust the same way—by
turning the mounting screws either clockwise (down, lower output) or
counter clockwise (up, higher output). Remember to leave plenty of
clearance for the vibrating strings.
Clockwise = Lower Pickup Height
Clockwise = Lower String Action
Clockwise = Shorter String
Length

10
CARE AND MAINTENANCE
A little effort will keep your new VOX guitar looking great for years
to come. When you finish playing, wipe the guitar down with a clean,
soft cloth. Use a quality guitar polish occasionally, following the
manufacturer’s instructions.
Protect your instrument from temperature extremes and sudden chang-
es in temperature. A guitar left in a hot trunk of a car at full string ten-
sion can literally pull itself apart. A sudden blast of warm air on a cold
guitar can crack the finish.
Your VOX guitar will sound best with fresh strings. Luckily, string
changes are easy. Clip (or unwind) and remove the old string, and load
the new one through the rear of the bridge. As you wind the string
around the tuner post, keep in mind that the top wind should be over
the free end, while the rest should be under. String tension will pull
these winds together, clamping the free string end for better tuning
stability. You need a 2 or 3 winds to secure the wound strings, and 4 or
5 for the plain strings.
First Wrap Over
Then Under

11
VGDC
VGSC
HDC-77
SSC-55
SSC-33
SDC-55
SDC-33
Manuel d’utilisation

12
INTRODUCTION
Merci d’avoir acheté la nouvelle guitare VOX et de nous aider à écrire
un chapitre supplémentaire dans l’histoire de l’innovation VOX.
L’histoire de la musique moderne est étroitement liée à l’histoire de la
conception d’instruments de musique et des techniques de fabrication.
Les pères fondateurs de Rock, Blues, Country, et Jazz ne recherchaient
pas à faire des reliques ou du déjà vu, ils ont tout simplement inventé
les instruments les plus pratiques et efficaces possible. En cet age d’or,
les fabricants cherchaient les besoins des musiciens professionnels,
et, ce faisant, créaient des guitares et des amplis qui ont entraîné une
révolution musicale.
Mais le temps a passé. Aujourd’hui, de nombreux fabricants se conten-
tent de produire des répliques. D’autres offrent la technologie pour la
technologie. VOX a choisi une autre voie. Dans le même esprit qui a
conduit à la création des instruments classiques qui nous a inspirés,
nous avons entrepris de faire la guitare la plus pratique, jouable, poly-
valente, confortable et intuitive pour le guitariste d’aujourd’hui. Dans
la poursuite de notre objectif, nous avons utilisé le design et les techni-
ques de fabrication les plus sophistiquées. Pas seulement pour offrir un
produit inévitablement obsolète, mais pour créer un nouvel instrument,
sans s’encombrer des traditionnelles limites.

13
Caractéristiques uniques
638mm largeur
du sillet
Jointure de manche inversée
Micros Three-90
Corps ergonomique
En 3D
Chevalet MaxConnect
Selecteur Twin Mode
Micros CoAxe
VGDC SSC-55

14
638mm largeur
du sillet
Jointure de manche inversée
Corps ergonomique
En 3D
Chevalet MaxConnect
Selecteur Twin mode
Micros CoAxe
Selecteur Master
HDC-77 SDC-33

15
Corp ergonomique en 3D
Rien ne devrait s’interposer entre vous et votre musique - pas
même votre guitare.
Les guitares traditionnelles vous force à vous conformer à des
formes disgracieuses et des arêtes dures. Notre conception en trois
dimensions supprime ces contraintes pour un équilibre parfait, le
confort de pointe, et la jouabilité ultime.
Jointure de manche inversé
La jointure du manche sculpté supprime la dureté des
traditionnelles jointures de manche et vous procure un accès
simplifié aux dernières cases tout en procurant une rigidité de
manche qui préserve le spectre des fréquences de l’instrument.
Largeur de sillet 638mm
La largeur de 638mm a été soigneusement choisi pour être le
parfait mélange des harmoniques chatoyantes et la clarté des gros
sillets et la douceur et la jouabilité des petits sillets.
Chevalet MaxConnect
Le chevalet MaxConnect est conçu pour offrir un couplage
direct entre la base d’alliage en aluminium et les cuivres afin de
maximiser le sustain et la tonalité. La gamme étendue de réglage
de chevalet vous permet d’utiliser tout type de tirant et en même
temps, avec son design en face arrière, vous pouvez changer les
cordes très facilement.
Fabrication “Integral Tone Bar” (VGDC, VGSC, et HDC-77
seulement)
Sur les semi-hollowbody, l’Integral Tone Bars procure une
connection directe entre le manche et le chevalet. Cette méthode
de construction novateur crée un instrument à la sonorité

16
chaleureuse d’une semi-Hollowbody avec l’attaque d’une Solidbody un
instrument qui est à la fois léger et très résistant face aux larsens.
Sytèmes de micros multiples:
Micros Three 90
Les VGDC et VGSC sont amplifiés par le système de micro Three-
90. Deux modes switch sont montés au dessus du Volume et de
la tonalité et vous donne immédiatement accès à trois tonalités
distinctes.
Micros CoAxe
Le système de micros CoAxe est soit gérée par le sélecteur «Twin
Select Switches» (sur le SSC-55 et SDC-55 et HDC-77) pour un
contrôle individuel de chaque micro, ou par un mode «Master
Switch Mode» (sur la SSC-33 et SDC-33) contrôlant les deux
micros simultanément.

17
Sélecteur “Twin Mode Switches”
Sélecteur “Master Mode Switch”
Tonalité
Volume
Sélecteur de mode
Clean
Crunch
Lead
Sélecteur de micros
Manche
Les deux
Chevalet
Chevalet Manche
Volume
Tonalité
Sélecteur de mode
Clean
Lead
Sélecteur de micros
Manche
Les deux
Chevalet

18
Configuration et réglage
Chaque guitare VOX est soigneusement ajustée à l’usine pour une
large gamme de style de jeu, de 010 à 046 pour les cordes. Vous voulez
peut-être peaufiner la jouabilité à votre propre style, avec des cordes
aux différents gabarits, ou après un changement de température.
Avant d’effectuer des réglages, vous aurez besoin de vérifier le réglage
du manche appropriée. Avec la guitare accordée, appuyez sur la
corde de Mi bas à la fois sur la 1ere et la 22eme frette et de vérifier
la distance entre le haut de la case 8 et le fond de la corde de Mi bas.
Idéalement, vous verrez apparaître un écart à peu près de la même
taille que le diamètre de la corde de mi aigu.
Si vous voyez trop d’écart, vous aurez besoin d’augmenter la tension de
la tige du Truss rod, en faisant tourner
cette tige dans le sens d’une aiguille
d’une montre avec la clé de réglage
fournie. Si vous ne voyez pas un écart
suffisant, ou si la corde touche la case
n°8, vous devez diminuer la tension du
Truss rod, en faisant tourner le Truss
rod dans le sens inverse des aiguilles
d’une montre. Ne forcez jamais le
Truss rod, et si vous n’êtes pas à l’aise
ou pas familiers avec ce type de réglages, apportez votre guitare dans
un centre technique.
Sens horaire = moins de relief
Vérifiez L’espace ici
Appuyez ici Et ici
