Voyager WVSXC160 User manual

WVSXC160
DIGITAL WIRELESS COLOR
CMOS CAMERA
WVSXC160 Features:
● Digital Wireless Technology
● High Performance CMOS Sensor
● IR LED low Light Enhancement
● Waterproof (IP69K)
● Wide View Angle
● Integrated Audio Microphone
English
Patent # (9,054,743)

1
Installing the camera

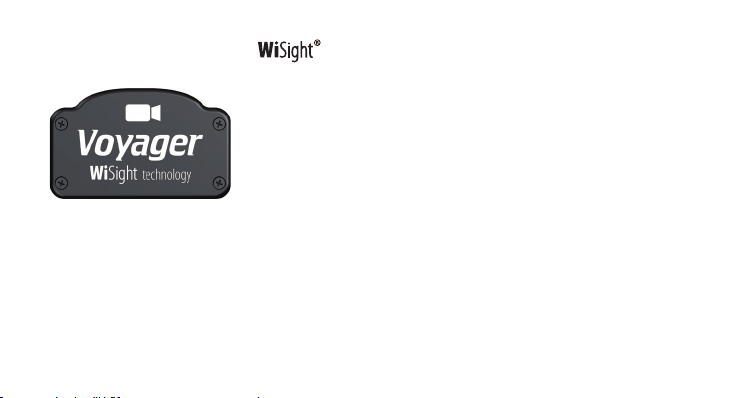

1. Locate the Voyager technology plate on your RV shown below.
2. Remove 4 screws holding plate in.
3. Once removed, you will nd the standard connector, as shown on the next page.
4. Connect the camera connector to the connector underneath the plate, as shown on the
next page.
5. Install the camera with the 4 screws used to hold the plate.
6. Camera should be adjusted for optimum view before these screws are fully tightened.
* If your RV does not have the WiSight Technology plate, use the included pigtail to tie
into 12V power from clearance lights.

2

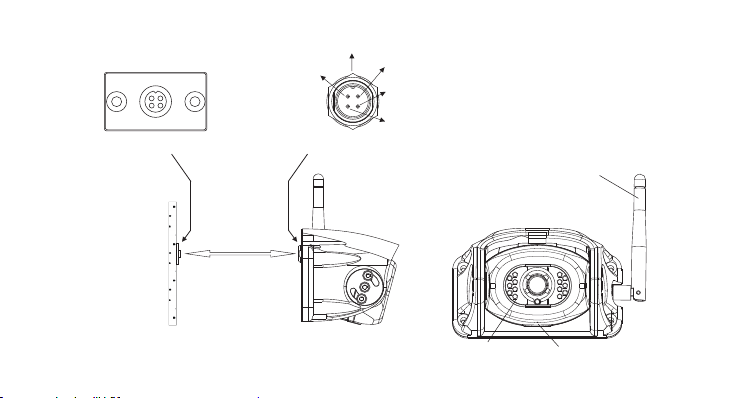

Arrow Locking Location
No connection
12V DC
Ground
Cable Connector
End View
Microphone
Antenna Vertical
LED Assisted
Illumination
Standard Connector
Installation and Pin out:
No connection
Waterproof Camera Connector
Link

3

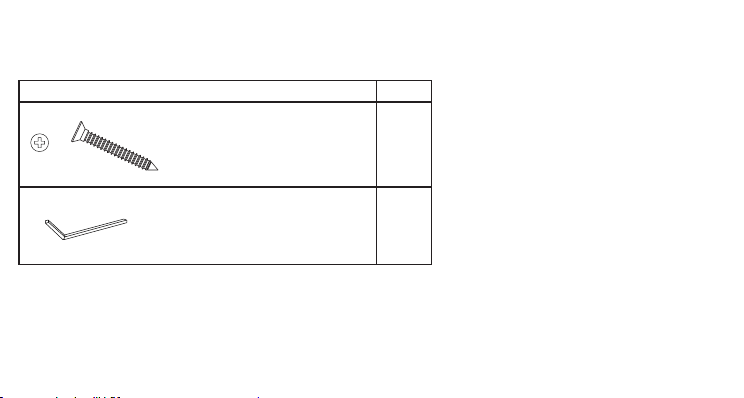

Camera to bracket hardware
Specications Q'ty
4
1
Flat Countersunk Head
Tapping Screw #8
Allen Wrench

4
Specications
Model: WVSXC160
FCC ID : 2AHU2WVSXC160
This device complies with Part 15 of the FCC Rules. Operation is subject to the
following two conditions: (1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
Notice:
The changes or modications not expressly approved by the party responsible
for compliance could void the user's authority to operate the equipment.
Important Note:
To comply with the FCC RF exposure compliance requirements, the antenna(s)
used for this transmitter must be installed to provide a separation distance
of at least 20 cm from all persons and must not be co-located or operating in
conjunction with any other antenna or transmitter. No change to the antenna or
the device is permitted. Any change to the antenna or the device could result in
the device exceeding the RF exposure requirements and void user’s authority to
operate the device.
FEDERAL COMMUNICATIONS COMMISSION INTERFERENCE STATEMENT
This equipment has been tested and found to comply with the limits for a
Class B digital device, pursuant to part 15 of the FCC Rules. These limits
are designed to provide reasonable protection against harmful interference
in a residential installation. This equipment generates, uses and can radiate
radio frequency energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio communications. However,
there is no guarantee that interference will not occur in a particular installation. If
this equipment does cause harmful interference to radio or television reception,
which can be determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of the following
measures:
-Reorient or relocate the receiving antenna.
-Increase the separation between the equipment and receiver.
-Connect the equipment into an outlet on a circuit different from that to which the
receiver is connected.
-Consult the dealer or an experienced radio/ TV technician for help.
Mounting Type External type
Image sensor 1/3” CMOS camera
Resolution 640x480 pixels
Min illumination 0 Lux with IR on
Water resistance IP69K
View angle 100°(H), 74°(V), 137°(D)
Dimension 115.2(W) X 74.6(H) X 71.5(D)mm
4.53(W) X 2.94(H) X 2.82(D)Inch
Working temperature -4°F ~ 158°F
Weight Approx. 0.3 kg / 0.66 lbs

WVSXC160
CAMARA DIGITAL COLOR
INALAMBRICA CMOS
Características de WVSXC160
● Tecnología Digital Inalámbrica
● Sensor CMOS Alto Rendimiento
● Mejora Luz LED IR baja
● Impermeable (IP69K)
● Angulo de Visión Ancho
● Audio Micrófono Integrado
Español
Patentar # (9,054,743)

1
INSTALACIÓN DE LA CÁMARA
1. Localice en su RV la placa tecnológica Voyager como se muestra abajo.
2. Extraiga los 4 tornillos de jación de la placa.
3. Una vez extraído, encontrará el conector estándar, como se muestra en la página
siguiente.
4. Conecte el conector de la cámara al conector debajo de la placa, como se muestra en
la siguiente página.
5. Instale la cámara con los 4 tornillos utilizados para sujetar la placa.
6. La cámara debe ajustarse para una visión óptima antes de apretar del todo los tornillos.
* Si su RV no tiene la placa de tecnología WiSight, use la coleta incluida para conectar la
energía de 12V de las luces de paso.

2
Ubicación de Bloqueo de Flecha
Sin conexión
12V DC
Tierra
Vista del Extremo del
Conector del Cable
Micrófono
Antena Vertical
Iluminación
Asistida con LED
Conector Estándar
Installation and Pin Out:
Sin conexión
Conector de Cámara Resistente al Agua
Enlazar

3
Equipo para asegurar cámara a soporte
Especicaciones Cant.
4
1
Tornillo de cabeza plana
avellanado # 8
Llave Allen

4
Especicaciones Modelo: WVSXC160
FCC ID: 2AHU2WVSXC160
Este dispositivo cumple con la Parte 15 de las
Normas de la FCC. El funcionamiento está sujeto a
las dos condiciones siguientes: (1) este dispositivo
no puede causar interferencias perjudiciales
y (2) este dispositivo debe aceptar cualquier
interferencia recibida, incluyendo interferencias
que puedan causar un funcionamiento no deseado.
Nota:
Los cambios o modicaciones no aprobados
expresamente por la parte responsable del
cumplimiento podrían anular la autoridad del
usuario para operar el equipo.
Nota importante:
Para cumplir con los requisitos de exposición a
RF de la FCC, la antena (s) utilizada para este
transmisor debe instalarse para proporcionar una
distancia de separación de al menos 20 cm de
todas las personas y no debe ubicarse ni utilizarse
junto con ninguna otra antena o transmisor. No se
permite ningún cambio a la antena o al dispositivo.
Cualquier cambio a la antena o el dispositivo
podría resultar en que el dispositivo exceda
los requisitos de exposición a RF e invalide la
autoridad del usuario para utilizar el dispositivo.
Tipo de Soporte Externo
Sensor de Imagen Cámara 1/3" CMOS
Resolución 640x480 píxeis
Iluminación Mínima 0 Lux con IR encendido
Resistencia al Agua IP69K
Angulo de Visión 100°(H), 74°(V), 137°(D)
Dimensiones 115.2(W) X 74.6(H) X 71.5(D)mm
4.53(W) X 2.94(H) X 2.82(D)pulg
Temperatura de Trabajo -4°F ~ 158°F
Peso Aprox. 0.3kg / 0.66lbs

WVSXC160
CAMÉRA NUMÉRIQUE
COULEUR CMOS SANS FIL
Caractéristiques WVSXC160:
● Technologie numérique sans l
● Haute performance CMOS
● Amélioration faible lumière LED IR
● Imperméable (IP 69K)
● Angle de Vue Large
● Microphone Audio intégré
Français
Brevet # (9,054,743)

1
INSTALLATION DE LA CAMERA
1. Localisez la plaque Voyager technology sur votre véhicule récréatif comme
montré ci-dessous.
2. Retirez les 4 vis maintenant la plaque.
3. Une fois retiré, vous trouverez le connecteur standard, comme indiqué sur la page suivante.
4. Connectez le connecteur de la caméra au connecteur sous la plaque, comme indiqué sur le
page suivante.
5. Installez la caméra avec les 4 vis utilisées pour maintenir la plaque.
6. La caméra doit être ajustée pour une vue optimale avant de serrer complètement les vis.
* Si votre VR n'est pas équipé de la plaque WiSight Technology, utilisez la queue de cochon
incluse pour connecter l'alimentation 12 V des feux de gabarit.

2
Flèche pour emplacement du verrou
Pas de connexion
12V DC
Mise à la terre
Vue latérale du
connecteur pour
câble
Microphone
Antenne verticale
Éclairage DEL assisté
Connecteur standard
Installation et Montage:
Pas de connexion
Connecteur Camera étanche
Lien

3
Caméra au matériel de support
Caractéristiques Qté
4
1
Vis à taraudage à tête
plate # 8
Clé Allen

4
Caractéristiques Modèle: WVSXC160
FCC ID: 2AHU2WVSXC160
Cet appareil est conforme à la partie 15 des règles
de la FCC. Son fonctionnement est soumis aux
deux conditions suivantes: (1) ce dispositif ne doit
pas causer d'interférences nuisibles, et (2) cet
appareil doit accepter toute interférence reçue, y
compris les interférences qui peuvent provoquer un
fonctionnement indésirable.
Avis:
Les changements ou modications non expressément
approuvés par la partie responsable de la conformité
pourraient annuler l'autorité de l'utilisateur à faire
fonctionner l'équipement.
Remarque importante:
Pour se conformer aux exigences de conformité
d'exposition RF de la FCC, l' (les) antenne (s) utilisée
(s) pour cet émetteur doit (-vent) être installée (s) pour
fournir une distance de séparation d'au moins 20 cm
de toutes les personnes et ne doit (-vent) pas être co-
localisées ou opérant en conjonction avec une autre
antenne ou émetteur. Aucun changement à l'antenne
ou au dispositif n’est autorisé. Tout changement
à l'antenne ou au dispositif pourrait se traduire
par un dépassement par l'appareil des exigences
d'exposition aux radiofréquences et annuler l'autorité
de l’utilisateur de faire fonctionner l'appareil.
Type de montage Type externe
Capteur d'images 1/3 "CMOS
Résolution 640x480 pixels
Éclairage min 0 Lux avec IR
Résistance à l'eau IP69K
Angle de vue 100°(H), 74°(V), 137°(D)
Dimension 115.2(W) X 74.6(H) X 71.5(D)mm
4.53(W) X 2.94(H) X 2.82(D)inch
Température de travail -4°F ~ 158°F
Poids Env. 0,3 kg / 0.66Ibs

600-2100018-001
Features and specications subject to change without notice.
Les caractéristiques et spécications peuvent être modiées.
Características y especicaciones sujetas a cambios sin previo aviso.
For further technical support call:
Pour toute assistance technique plus détaillée, veuillez contacter le:
Para recibir soporte técnico llame al:
1-877-305-0445
