VTC Pro Audio Inception NS21P User manual

OWNER’S MANUAL
MANUEL DE L’UTILISATEUR
POWERED SUBWOOFER
21
MODEL TYPE: YS1074

The exclamation point within an equilatereal triangle is
intended to alert the user to the presence of important
operating and maintenance (servicing) instructions in
the literature accompanying the appliance.
Le point d’exclamation à l’intérieur d’un triangle équilatéral
est prévu pour alerter l’utilisateur de la présence
d’instructions importantes dans la littérature accompag-
nant l’appareil en ce qui concerne l’opération et la
maintenance de cet appareil.
This lightning flash with arrowhead symbol, within
an equilateral triangle, is intended to alert the user to
the presence of uninsulated “dangerous voltage”
within the product’s enclosure that may be of sufficient
magnitude to constitute a risk of electric shock to persons.
Ce symbole d’éclair avec tête de flèche dans un triangle
équilatéral est prévu pour alerter l’utilisateur de la présence d’un
« voltage dangereux » non-isolé à proximité de l’enceinte du
produit qui pourrait être d’ampleur suffisante pour présenter
un risque de choque électrique.
IMPORTANT SAFETY INSTRUCTIONS
safety-4v7 • May 7/2008
CAUTION: TO REDUCE THE RISK OF ELECTRIC
SHOCK, DO NOT REMOVE COVER (OR BACK).
NO USER SERVICEABLE PA RTS INSIDE.
REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.
FOLLOW ALL INSTRUCTIONS SUIVEZ TOUTES LES INSTRUCTIONS
Instructions pertaining to a risk of fire,
electric shock, or injury to a person
Read Instructions: The Owner’s Manual should be read and understood before operation
of your unit. Please, save these instructions for future reference and heed all warnings.
Clean only with dry cloth.
Packaging: Keep the box and packaging materials, in case the unit needs to be
returned for service.
Warning: To reduce the risk or fire or electric shock, do not expose this apparatus to rain or
moisture. Do not use this apparatus near water!
Warning: When using electric products, basic precautions should always be followed,
including the following:
Power Sources
Your unit should be connected to a power source only of the voltage specified in the
owners manual or as marked on the unit. This unit has a polarized plug. Do not use
with an extension cord or receptacle unless the plug can be fully inserted. Precau-
tions should be taken so that the grounding scheme on the unit is not defeated. An
apparatus with CLASS I construction shall be connected to a Mains socket outlet with
a protective earthing ground. Where the MAINS plug or an appliance coupler is used
as the disconnect device, the disconnect device shall remain readily operable.
Hazards
Do not place this product on an unstable cart, stand, tripod, bracket or table. The
product may fall, causing serious personal injury and serious damage to the product.
Use only with cart, stand, tripod, bracket, or table recommended by the manufacturer
or sold with the product. Follow the manufacturer’s instructions when installing the
product and use mounting accessories recommended by the manufacturer. Only use
attachments/accessories specified by the manufacturer
Note: Prolonged use of headphones at a high volume may cause
health damage on your ears.
The apparatus should not be exposed to dripping or splashing water; no objects
filled with liquids should be placed on the apparatus.
Terminals marked with the “lightning bolt” are hazardous live; the external wiring
connected to these terminals require installation by an instructed person or the use of
ready made leads or cords.
Ensure that proper ventilation is provided around the appliance. Do not install near
any heat sources such as radiators, heat registers, stoves, or other apparatus
(including amplifiers) that produce heat.
No naked flame sources, such as lighted candles, should be placed on the apparatus.
Power Cord
Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug
has two blades with one wider than the other. A grounding type plug has two blades and a
third grounding prong. The wide blade or the third prong are provided for your safety. If the
provided plug does not fit into your outlet, consult an electrician for replacement of the
obsolete outlet. The AC supply cord should be routed so that it is unlikely that it will be
damaged. Protect the power cord from being walked on or pinched particularly at plugs. If
the AC supply cord is damaged DO NOT OPERATE THE UNIT. To completely disconnect
this apparatus from the AC Mains, disconnect the power supply cord plug from the AC
receptacle. The mains plug of the power supply cord shall remain readily operable.
Unplug this apparatus during lightning storms or when unused for long periods of time.
Service
The unit should be serviced only by qualified service personnel. Servicing is required
when the apparatus has been damaged in any way, such as power-supply cord or plug is
damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus
has been exposed to rain or moisture, does not operate normally, or has been dropped.
AVIS: AFIN DE REDUIRE LES RISQUE DE CHOC
ELECTRIQUE, N’ENLEVEZ PAS LE COUVERT (OU LE
PANNEAU ARRIERE) NE CONTIENT AUCUNE PIECE
REPARABLE PAR L’UTILISATEUR.
CONSULTEZ UN TECHNICIEN QUALIFIE
POUR L’ENTRETIENT
Instructions relatives au risque de feu,
choc électrique, ou blessures aux personnes
Veuillez Lire le Manuel: Il contient des informations qui devraient êtres comprises avant
l’opération de votre appareil. Conservez. Gardez S.V. P. ces instructions pour consultations
ultérieures et observez tous les avertissements.
Nettoyez seulement avec le tissu sec.
Emballage: Conservez la boite au cas ou l’appareil devait être retourner pour réparation.
Avertissement: Pour réduire le risque de feu ou la décharge électrique, n'exposez pas
cet appareil à la pluie ou à l'humidité. N’utilisez pas cet appareil près de l’eau!
Attention: Lors de l’utilisation de produits électrique, assurez-vous d’adhérer à des
précautions de bases incluant celle qui suivent:
Alimentation
L’ appareil ne doit être branché qu’à une source d’alimentation correspondant au
voltage spécifié dans le manuel ou tel qu’indiqué sur l’appareil. Cet appareil est équipé
d’une prise d’alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de
raccordement à moins qu’il soit possible d’insérer complètement les trois lames. Des
précautions doivent êtres prises afin d’eviter que le système de mise à la terre de
l’appareil ne soit désengagé. Un appareil construit selon les normes de CLASS I
devrait être raccordé à une prise murale d’alimentation avec connexion intacte de mise
à la masse. Lorsqu’une prise de branchement ou un coupleur d'appareils est utilisée
comme dispositif de débranchement, ce dispositif de débranchement devra demeurer
pleinement fonctionnel avec raccordement à la masse.
Risque
Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables.
L’appareil pourrait tomber et blesser quelqu’un ou subir des dommages importants.
Utiliser seulement un chariot, un support, un trépied ou une table recommandés par le
fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer
l’appareil et utiliser les accessoires recommandés par le fabricant. Utilisez seulement
les attachements/accessoires indiqués par le fabricant
Note: L'utilisation prolongée des écouteurs à un volume élevé peut
avoir des conséquences néfastes sur la santé sur vos oreilles. .
Il convient de ne pas placer sur l’appareil de sources de flammes nues, telles que
des bougies allumées.
L’appeil ne doit pas être exposé à des égouttements d’eau ou des éclaboussures
et qu’aucun objet rempli de liquide tel que des vases ne doit être placé sur l’appareil.
Assurez que lappareil est fourni de la propre ventilation. Ne procédez pas à
l’installation près de source de chaleur tels que radiateurs, registre de chaleur, fours
ou autres appareils (incluant les amplificateurs) qui produisent de la chaleur.
Les dispositifs marqués d’une symbole “d’éclair” sont des parties dangereuses
au toucher et que les câblages extérieurs connectés à ces dispositifs de
connection extérieure doivent être effectivés par un opérateur formé ou en utilisant
des cordons déjà préparés.
Cordon d’Alimentation
Ne pas enlever le dispositif de sécurité sur la prise polarisée ou la prise avec tige de
mise à la masse du cordon d’alimentation. Une prise polarisée dispose de deux lames
dont une plus large que l’autre. Une prise avec tige de mise à la masse dispose de
deux lames en plus d’une troisième tige qui connecte à la masse. La lame plus large ou
la tige de mise à la masse est prévu pour votre sécurité. La prise murale est désuète si
elle n’est pas conçue pour accepter ce type de prise avec dispositif de sécurité. Dans
ce cas, contactez un électricien pour faire remplacer la prise murale. Évitez
d’endommager le cordon d’alimentation. Protégez le cordon d’alimentation. Assurez-
vous qu’on ne marche pas dessus et qu’on ne le pince pas en particulier aux prises.
N’UTILISEZ PA S L’APPAREIL si le cordon d’alimentation est endommagé. Pour
débrancher complètement cet appareil de l’alimentation CA principale, déconnectez le
cordon d’alimentation de la prise d’alimentation murale. Le cordon d’alimentation du
bloc d’alimentation de l’appareil doit demeurer pleinement fonctionnel.
Débranchez cet appareil durant les orages ou si inutilisé pendant de longues périodes.
Service
Consultez un technicien qualifié pour l’entretien de votre appareil. L'entretien est
nécessaire quand l'appareil a été endommagé de quelque façon que se soit. Par exemple
si le cordon d’alimentation ou la prise du cordon sont endommagés, si il y a eu du liquide
qui a été renversé à l’intérieur ou des objets sont tombés dans l'appareil, si l'appareil a été
exposé à la pluie ou à l'humidité, si il ne fonctionne pas normalement, ou a été échappé.
S2125A

1
Introduction
The VTC Pro Audio NS21P is a premium quality integrated subwoofer and power amplifier. Created as an easy-to-setup
addition to any P.A., the VTC NS21P will extend the bass of a typical sound system with the least amount of complication.
The VTC NS21P has been designed to operate with a line level signal.
Configuration
The VTC NS21P may be used in several different configurations. The basic system is a single VTC NS21P used for each full
range enclosure or multiple VTC NS21Ps along with individual full range enclosures
Level Control
A setting of 0 dB on the VTC NS21P Level control is the correct starting point when setting up a sound system.
From there, adjustments can be made for the best sound. The 0 dB mark refers to the setting that will give full power
when the line input is used and the input signal is at a level of +4 dBV.
Processing
The VTC NS21P provides Highpass and Lowpass filtering. The highpass filtering provides protection against
frequency content that could damage the subwoofer driver. This filtering is optimized for the driver/enclosure
combination. No additional subsonic/highpass filtering is required. The low pass filtering provided is adequate
for the subwoofer side of the subwoofer to woofer crossover. The user may choose to provide additional lowpass
filtering depending on the application. The electronic highpass and lowpass filtering each have 24dB/Oct. 12 dB is
placed before the excursion limiting and an additional 12 dB is placed after the limiting for both filter functions.

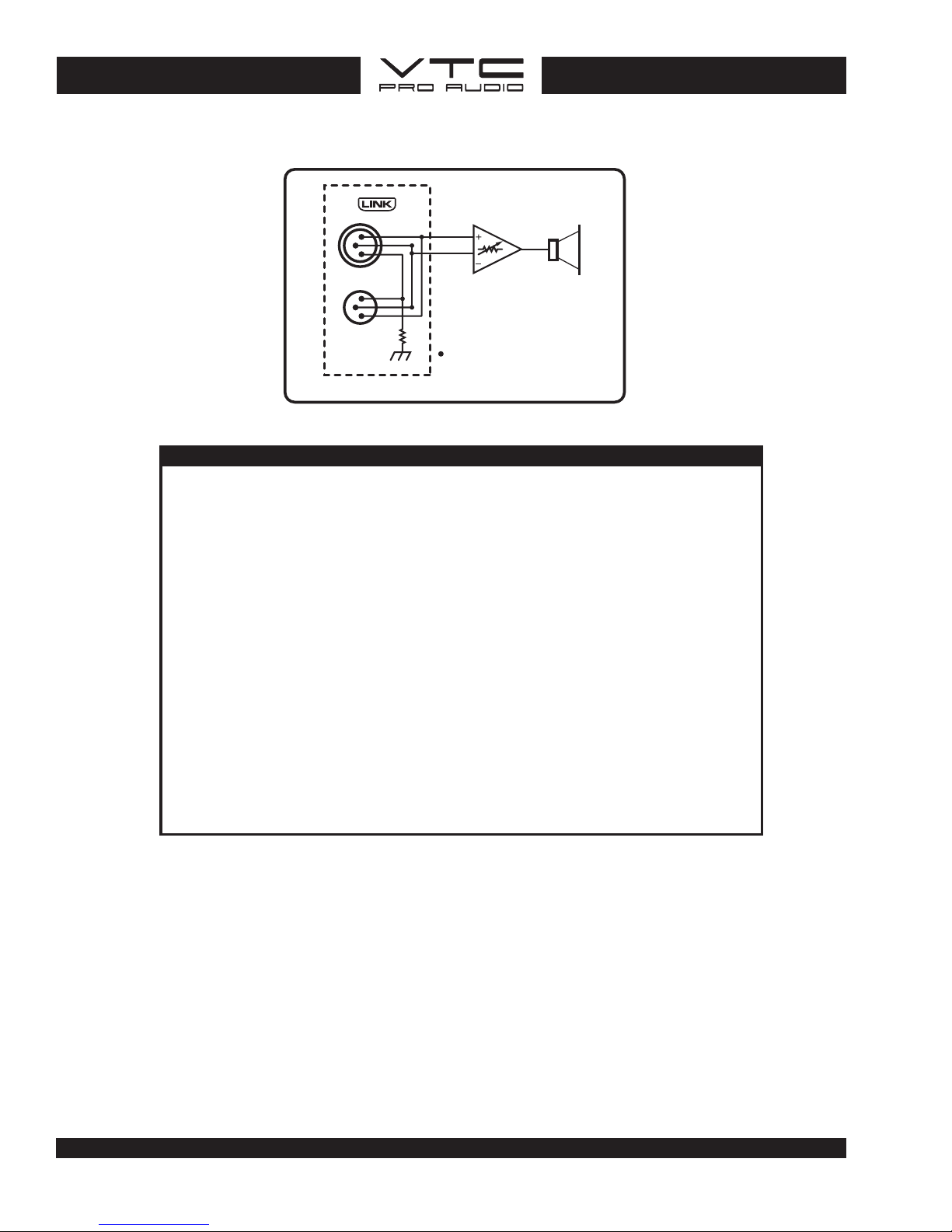

LINK Jacks
The Link jacks are set up to make it easy to hook up your VTC NS21P to any audio system with a minimum of hassles.
The Link jacks are connected in parallel and can be used to daisy-chain other VTC NS21Ps or full-range enclosures.
The VTC NS21P does not alter the signal to the daisy chained enclosures and will not draw any power
from the host amplifier/processor driving them. Also, note that an external crossover is not necessary when
using the VTC NS21P.
The Link jacks allow many VTC NS21Ps to be connected in a string (parallel). There is no practical limit to the
number of VTC NS21Ps that may be connected together.
Protection
The VTC NS21P has circuitry to prevent clipping, over current and over excursion. At high levels the limiter will limit the gain
of the VTC NS21P and hence if the user attempts to set the subwoofer level control at a high level, the resulting setting will
be incorrect. The level control should be set while operating at low levels (under 10 watts). The input circuit will clip and the
dynamics of the bass will be lost if the level control is set too high, the red Clip indicator signifies when this occurs. This can
happen without audible distortion since the filters will filter out the distortion.
At high power levels, when the limiter is operating, increasing the subwoofer level control will not increase the output.
Do Not increase the setting while operating at high levels.
NOTE: The VTC NS21P built-in stand mounting adapter can be used to support some VTC Pro Audio enclosures.
Maximum pole extension for mounted enclosures is 48-inches for 85 lb. enclosures and 60-inches for enclosures that are
less then 55 lbs.
WARNING: Larger or heavier cabinets should not be used!

2
1
3
2
2
3
1
NS21P
LEVEL
LINK CONNECTIONS FUNCTION
AS INPUT OR OUTPUT.
Specifications - NS21P
System Type Rear Horn Loaded Subwoofer
Active or Passive Active
Program Power (Watts) 2400
Max SPL (dB) 135
Frequency Response (Hz +/- 3db) 32 - 150
LF Driver(s) Single 21 inch with 6 inch voicecoil
LF Program Power(Watts) 2400
LF Protection Thermal / Overcurrent / Clip
Power Consumption (typ/max) 800 / 1440VA (12A@120V, 6A@230V)
Inputs - XLR 1 line inputs, 1 link output
Level Controls Master
Bar Handles 6 Side / 2 Top / 2 Bottom
Pole Mount Adapter (1 3/8-inch-3.5cm) 1 Top
Enclosure Materials 15mm 11-ply Birch
Grille Perforated Metal
Covering / Finish Black Ultrathane Paint
Dimensions (DWH xbackW, inches) 31 x 25.25 x 36
Dimensions (DWH xbackW, cm) 78.7 x 64.1 x 94.1
Weight (lbs/kg) 209 / 94.8

3
A des niveaux élevés, lorsque le limiteur est activé, augmenter le réglage du contrôle de niveau n'augmentera pas le niveau
de signal de sortie. N'augmentez pas le réglage du niveau lors d'opération à niveaux élevés.
NOTE: L’adaptateur de support intégré du VTC NS21P peut être utilisé pour le montage d’un bon nombre de nos enceintes
VTC Pro Audio. L’extension maximum du tube est 48 pouces pour les enceintes de 85 livres et 60 pouces pour les enceintes
pesant moins de 55 livres.
AVERTISSEMENT: Les enceintes plus grandes ou plus lourdes ne devraient pas être utilisées
Introduction
Le VTC Pro Audio NS21P est un subwoofer de qualité supérieure avec amplificateur de puissance intégré. Créé
pour offrir une addition facile d’installation pour tout système de sonorisation, le NS21P rehaussera les graves
d’un système de sonorisation typique tout en gardant les complications au minimum. Le NS21P a été conçu pour
opération avec signal de niveau ligne.
Configuration
Le VTC NS21P peut être utilisé dans plusieurs configurations. Le système de base consiste en un VTC
NS21P utilisé pour chaque enceinte pleine bande ou de multiple VTC NS21P avec plusieurs enceintes
pleine bande individuelles.
Contrôle de Niveau
Un réglage de 0 dB du contrôle de niveau sur le VTC NS21P offre un point de départ adéquat lors du réglage du
système de sonorisation. À partir de là, réglez jusqu’à l’obtention de la meilleure sonorité. La marque de 0 dB est
relative au réglage qui permettra d’obtenir la pleine puissance lorsque l’entrée niveau ligne est utilisée et que le signal
d’entrée est à un niveau égal à +4 dBV.
Processing
Le VTC NS21P offre des filtrages passe-haut et passe-bas. Le filtre passe-haut offre une protection contre les
fréquences qui pourraient endommager le driver du subwoofer. Ce filtre est optimisé pour l’agencement driver/enceinte.
Aucun filtrage subsonique/passe-haut est requis. Le filtrage passe-bas intégré est suffisant en ce qui concerne le côté
subwoofer du croisement subwoofer/woofer. L’utilisateur peut opter d’utiliser un filtrage passe-bas supplémentaire
selon l’application. Les filtres électroniques passe-haut et passe-bas offrent une pente de 24dB/Oct. 12 dB situé avant la
limitation d’excursion et 12 dB supplémentaire situé après la limitation pour les fonctions des deux filtres.
Prises LINK
Les prises pour couplage «link» sont conçues pour permettre l’installation facile d’un VTC NS21P avec n’importe
quel système de sonorisation. Puisque toutes les prises sont connectées en parallèle, vous pouvez les utiliser
pour ajouter des VTC NS21P suplémentaires ou des enceintes à haut-parleur pleine bande additionnelles.
Le VTC NS21P n’affecte d’aucune façon le signal acheminé aux enceintes qui y sont connectées et il ne tire
aucune puissance de l’amplificateur de puissance/processeur qui les entraîne. Notez aussi qu’un filtre séparateur
externe n’est pas nécessaire lors de l’utilisation d’un VTC NS21P.
Les prises «link» permettent le raccordement en parallèle de plusieurs VTC NS21P. Il n’y a pas de limite au
nombre de VTC NS21P pouvant être interconnecté.
Protection
Le VTC NS21P est équipé d’un circuit servant à éviter l’écrêtage, la surcharge de courant et le déplacement excessif
de haut-parleurs. À des niveaux élevés, le limiteur limitera le gain du VTC NS21P. Donc, tenter de régler le contrôle de
niveau du subwoofer à niveau élevé aura pour résultat l’obtention d’un réglage incorrect. Le contrôle de niveau devrait
être réglé lors d’opération à niveau réduit (moins de de 10 watts). Si le contrôle de niveau est réglé trop haut, le circuit
d’entrée entrera en écrêtage et la dynamique des graves sera perdue. La DEL CLIP rouge s’illuminera pour indiquer
l’écrêtage. Cela peut se produire sans que la distorsion soit audible puisque que les filtres élimineront la distorsion.

4
1
3
2
2
3
1
NS21P
LEVEL
LINK CONNECTIONS FUNCTION
AS INPUT OR OUTPUT.
Spécifications - NS21P
Type de système Caisson subwoofer avec chargement arrière du pavillon
Active ou Passive Active
Puissance Nominale (Watts) 2400
Niveau de Pression Sonore Max (dB) 135
Réponse en Fréquence (Hz +/- 3db) 32 - 150
Haut-Parleur - Fréquences Graves HP unique de 21 pouces avec bobine de 6 pouces
Puissance Nominale pour
Fréquences Graves (Watts)
2400
Protection - Fréquences Graves Thermique / surcharge de courant / Clip
Consommation de Puissance (typ/max) 800 / 1440VA (12A@120V, 6A@230V)
Entrées - XLR 1 entrée ligne, 1 sortie link
Contrôles de Niveau Volume général
Poignées 6 côtés / 2 Dessus / 2 Dessous
Adaptateur pour montage
sur poteau (1 3/8-pouce-3.5cm)
1 Dessus
Matériaux Bouleau Russe 15mm 11-plis
Grille Métal Perforé
Recouvrement/ Finition Peinture Noire Ultrathane
Dimensions (PLH x L arrière, pouces) 31 x 25.25 x 36
Dimensions (PLH x L arrière, cm) 78.7 x 64.1 x 94.1
Poids (livres/kg) 209 / 94.8

Limited Warranty
Yorkville’s two-year conditional warranty on this product is transferable and
does not require registration with Yorkville Sound or your dealer. If this
product should fail within two years of the original purchase date due to a
manufacturing defect, simply return it to your Yorkville Dealer with original
proof of purchase and it will be repaired free of charge.
Freight charges, consequential damages, weather damage, damage as a
result of improper installation, damages due to exposure to extreme humidity,
accident or natural disaster are excluded under the terms of this warranty.
See your Yorkville dealer for more details. Warranty valid only in Canada and
the United States
Garantie Limitée
La protection qu’offre cette garantie limitée de deux ans est transférable. Il n’est
pas nécessaire de faire enregistrer votre nom. Si durant les deux années qui
suivent la date d’achat originale, un problème causé par un défaut de fabrication
survient, nous ferons la réparation de l’appareil gratuitement. Retournez
simplement l’appareil défectueux à votre vendeur autorisé avec la preuve d’achat
originale et l’appareil sera réparé gratuitement. Les frais de port et de
manutention ainsi que les dommages indirects ou dommages causés par
désastres naturels, extrême humidité ou mauvaise installation ne sont pas
couverts par cette garantie. Voir votre marchand Yorkville pour plus de détails.
Cette garantie n’est valide qu’au Canada et aux États Unis d’Amérique.
www.vtcproaudio.com
Yorkville Sound
550 Granite Court
Pickering, Ontario
L1W-3Y8 CANADA
Yorkville Sound Inc.
4625 Witmer Industrial Estate
Niagara Falls, New Yo rk
14305 USA
Canada
Voice: [phone]
Fax: [phone]
U.S.A.
Voice: [phone]
Fax: [phone]
Two Year Warranty

www.vtcproaudio.com
U.S.A.
Yorkville Sound Inc.
4625 Witmer Industrial Estate
Niagara Falls, New York
14305 USA
Voice: [phone]
Fax: [phone]
CANADA
Yorkville Sound
550 Granite Court
Pickering, Ontario
L1W-3Y8 CANADA
Voice: [phone]
Fax: [phone]
Manual-Owners-VTC-NS21P-00-1v0 • October 22/2010
