INHALTSvERzEIcHNIS
1. Bedienung und Display........................ 4
2. Bestimmungsgemäßer Einsatz................... 5
3. Batterien einlegen (wechseln) ................... 6
4. Datum und Uhrzeit einstellen . . . . . . . . . . . . . . . . . . . 7
5. Wandthermostat montieren..................... 7
6. Betriebs-Modi............................... 8
7. Kongurationsmenü........................... 9
8. Wochenprogramm einstellen . . . . . . . . . . . . . . . . . . . 9
9. Wochenprogramm: Beispiele . . . . . . . . . . . . . . . . . . . 10
10. Display-Inhalt im Normalbetrieb ................. 12
11. Display-Ansicht umschalten..................... 12
12. Anlernen an Funk-Energiespar-Regler . . . . . . . . . . . . . 12
13. Anlernen an den Wandthermostat . . . . . . . . . . . . . . . 13
14. Ablernen von Funkkomponenten................. 14
15. Komfort- und Absenktemperatur . . . . . . . . . . . . . . . . . 14
16. Urlaubsfunktion einstellen . . . . . . . . . . . . . . . . . . . . . . 15
17. Entkalkungsfahrt einstellen. . . . . . . . . . . . . . . . . . . . . . 15
18. Fenster-auf-Funktion/Lüften ..................... 16
19. Werkseinstellungen wieder herstellen ............. 16
20. Kindersicherung/Bediensperre .................. 16
21. Heizpause einstellen .......................... 17
22. Frostschutzbetrieb einstellen . . . . . . . . . . . . . . . . . . . . 17
23. Entsorgungshinweis ........................... 17
24. Sicherheitshinweise ........................... 18
25. Hinweise zum Funkbetrieb. . . . . . . . . . . . . . . . . . . . . . 18
26. Technische Hinweise .......................... 19
Lesen Sie diese Anleitung sorgfältig, um das Gerät in Betrieb
zu nehmen. Bewahren Sie die Anleitung zum späteren Nach-
schlagen auf.
BDA_Funk-Wandthermostat_0886500212.indd 3 04.10.2010 15:53:10

4
1. BEDIENUNg UND DISpLAy
A Eingestellte Schaltzeiträume im Wochenprogramm
B Zeit und Datum, Innen-Luftfeuchtigkeit (% RH) und -Tempera-
tur (°C), Innen- (Indoor) und Außen- (Outdoor)-Temperatur,
Außen-Min.- und Max.-Temperatur; Funktionen
C Urlaubsfunktion ( ), Manueller Betrieb (Manu),
Automatikbetrieb (Auto), Batterie-leer-Symbol ( ),
Absenk-/Komforttemperatur ( ), Fenster-auf-Symbol ( )
D Display-Taste: Umschaltung der Anzeige (z.B. Zeit und
Datum oder Innen-Luftfeuchtigkeit und -Temperatur)
E OK-Taste: zum Bestätigen/Speichern und Anlernen
F Solltemperatur, Funktionen
G Wochentag
A
B
C
D
EI
F
G
J
H
BDA_Funk-Wandthermostat_0886500212.indd 4 04.10.2010 15:53:11

5
H -Taste: Umschalten zwischen Absenk-/Komfort-
temperatur
I Mode-Taste: Taste länger als 3 Sekunden drücken zum
Önen des Kongurationsmenüs
J Stellrad: Einstellungen vornehmen (z.B. Temperatur)
2. BESTIMMUNgSgEMäSSER EINSATz
Der Wandthermostat dient zum komfortablen Programmieren
und Fernbedienen von Funk-Energiespar-Reglern für Heizkörper.
Das im Wandthermostat eingestellte Wochenprogramm (siehe
Abschnitt 8) wird von den angelernten Funk-Energiespar-
Reglern übernommen.
Der Wandthermostat verfügt über einen internen Sensor,
der die Temperatur und Luftfeuchtigkeit im Raum misst. Die
gemessene Temperatur wird an die Funk-Energiespar-Regler
übertragen.
An den Wandthermostat können zudem Systemkomponenten
wie Fernbedienung und Fensterkontakt angelernt werden.
Betreiben Sie das Gerät nur in Innenräumen und vermeiden
Sie den Einuss von Feuchtigkeit, Staub sowie Sonnen- oder
Wärmebestrahlung.
Jeder andere Einsatz als in dieser Bedienungsanleitung
beschrieben ist nicht bestimmungsgemäß und führt zu Garantie-
und Haftungsausschluss. Dies gilt auch für Umbauten und
Veränderungen. Das Gerät ist ausschließlich für den privaten
Gebrauch gedacht.
BDA_Funk-Wandthermostat_0886500212.indd 5 04.10.2010 15:53:11

6
3. BATTERIEN EINLEgEN (WEcHSELN)
• Batteriefachdeckel abziehen
• 2 neue Batterien vom Typ LR6
(Mignon/AA) polungsrichtig in
das Batteriefach einlegen
• Batteriefachdeckel wieder auf-
setzen und einrasten
Die Lebensdauer neuer Alkali-
Batterien beträgt ca. zwei Jahre.
Ein Batteriesymbol ( ) weist
darauf hin, dass die Batterien
auszutauschen sind. Ein Betrieb mit
Akkus ist nicht möglich.
Normale Batterien dürfen niemals aufgeladen werden.
Es besteht Explosionsgefahr.
Batterien nicht ins Feuer werfen!
Batterien nicht kurzschließen!
Verbrauchte Batterien gehören nicht in den
Hausmüll! Entsorgen Sie diese in Ihrer örtlichen
Batteriesammelstelle!
BDA_Funk-Wandthermostat_0886500212.indd 6 04.10.2010 15:53:11

7
4. DATUM UND UHRzEIT EINSTELLEN
Wenn Batterien eingelegt oder ausgetauscht werden, wird
nach kurzer Anzeige der Firmware-Versionsnummer auto-
matisch Datum und Uhrzeit
abgefragt.
• Jahr (B) mit Stellrad (D)
einstellen
• Mit OK (C) bestätigen
• Monat (B) mit Stellrad (D)
einstellen
• Mit OK (C) bestätigen
• Tag (B) mit Stellrad (D)
einstellen
• Mit OK (C) bestätigen
• Stunde (A) mit Stellrad (D)
einstellen
• Mit OK (C) bestätigen
• Minute (A) mit Stellrad (D)
einstellen
• Mit OK (C) bestätigen
Nach abgeschlossener Zeit- und Datumseingabe wechselt der
Wandthermostat in den Normalbetrieb.
5. WANDTHERMOSTAT MONTIEREN
Der Wandthermostat ist im gleichen
Raum wie die daran angelernten
Geräte, z.B. Funk-Energiespar-Regler,
Fensterkontakt oder Fernbedienung,
zu montieren.
a a
C D
A B
BDA_Funk-Wandthermostat_0886500212.indd 7 04.10.2010 15:53:12

8
• Suchen Sie zuerst eine geeignete Stelle zur Montage. Stellen
Sie sicher, dass dort keine Leitungen in der Wand verlaufen.
• Markieren Sie die Bohrlöcher
(a) des Wandhalters mit einem
Stift an der Wand.
• Bei einer Steinwand sollten Sie
für die angezeichneten Löcher
einen 5 mm Bohrer verwenden.
Stecken Sie dann jeweils einen
Dübel in die gebohrten Löcher.
• Bei einer Holzwand können
Sie die angezeichneten Löcher
(a) mit einem 1,5 mm Bohrer
vorbohren.
• Befestigen Sie nun die Wandhalterung mit Schrauben an
der Wand.

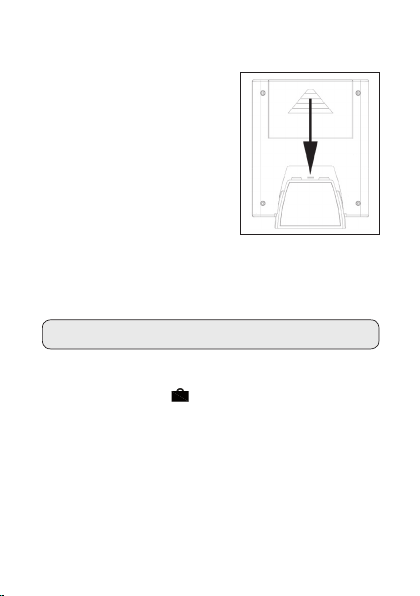

• Der Wandthermostat kann nun von oben auf die Wandhalte-
rung aufgeschoben werden.
6. BETRIEBS-MODI
Mit kurzem Druck der Mode-Taste kann zwischen den folgen-
den 3 Betriebsmodi gewechselt werden:
• Urlaubsfunktion ( ): Einstellen einer Temperatur, die
bis zu einem xen Zeitpunkt gehalten werden soll
• Manu: Manueller Betrieb - die Temperatur wird manuell
über das Stellrad eingestellt
• Auto: Wochenprogramm – automatische Temperatur-
regelung gemäß hinterlegtem Wochenprogramm
BDA_Funk-Wandthermostat_0886500212.indd 8 04.10.2010 15:53:12

9
7. KONFIgURATIONSMENü
Im Kongurationsmenü lassen sich Einstellungen ändern.
Das Menü lässt sich über einen langen Tastendruck (länger als
3 Sekunden) der Mode-Taste aufrufen.
• Pro: Einstellung des Wochenprogramms
(siehe Abschnitt 8)
• dAt: Ändern von Uhrzeit und Datum
• CAL: Einstellen der Entkalkungsfahrt
• dSt: Automatische Umschaltung zwischen Sommer- und
Winterzeit
• AEr: Fenster-auf-Temperatur für die automatische Tempera-
turabsenkung beim Lüften einstellen
• rES: Werkseinstellungen wieder herstellen
• UnL: Ablernen aller angelernten Funkkomponenten
Menüpunkte werden mit dem Stellrad ausgewählt und mit OK
bestätigt. Ein erneuter Druck der Mode-Taste führt zur vorheri-
gen Ebene zurück. Nach 60 Sekunden Inaktivität schließt sich
das Menü automatisch.
8. WOcHENpROgRAMM EINSTELLEN
Im Wochenprogramm lassen sich für jeden Wochentag
separat bis zu 3 Heizphasen (7 Schaltzeitpunkte) einstellen.
Die Programmierung erfolgt für
die ausgewählten Tage, wobei
für einen Zeitraum von 00:00 bis
23:59 Temperaturen hinterlegt
werden müssen.
• Mode-Taste länger als
3 Sekunden drücken
• Im Display erscheint „Pro“.
• Mit OK-Taste bestätigen
BDA_Funk-Wandthermostat_0886500212.indd 9 04.10.2010 15:53:12

10
• Im Display erscheint „dAy“.
• Mit dem Stellrad sind ein einzelner Wochentag, alle
Werktage, das Wochenende oder
die gesamte Woche auswählbar (Bsp. Werktage).
• Mit OK-Taste bestätigen
• Mit dem Stellrad den ersten Zeitabschnitt einstellen
(Bsp. 0:00 bis 6:00) und mit OK bestätigen
• Danach ist für den ausgewählten Zeitabschnitt die gewünsch-
te Temperatur auszuwählen (Bsp. 17.0°C).
• Mit OK bestätigen
• Dieser Vorgang ist zu wiederholen, bis für den Zeitraum von
0:00 bis 23:59 Temperaturen hinterlegt sind.
Das eingestellte Wochenprogramm wird im Auto-Modus
automatisch von angelernten Funk-Energiespar-Reglern
übernommen.
Im Auto-Modus kann die Temperatur über das Stellrad jederzeit
verändert werden. Die geänderte Temperatur bleibt dann bis
zum nächsten Programmwechsel erhalten.
9. WOcHENpROgRAMM: BEISpIELE
Mit dem Wandthermostat können für jeden Wochentag bis zu
3 Heizzeiten (7 Schaltzeitpunkte) mit individueller Temperatur-
vorgabe hinterlegt werden. Werkseitig sind zwei Heizphasen
von 6:00 bis 9:00 und von 17:00 bis 23:00 Uhr für alle
Wochentage gleich hinterlegt:
ab 00:00 bis 06:00 17.0°C
ab 06:00 bis 09:00 21.0°C
ab 09:00 bis 17:00 17.0°C
ab 17:00 bis 23:00 21.0°C
ab 23:00 bis 23:59 17.0°C
BDA_Funk-Wandthermostat_0886500212.indd 10 04.10.2010 15:53:12

11
Im Display werden Balken für Zeitschalträume für jedes
zweite Zeitintervall angezeigt. Bei diesem Beispiel
werden keine Balken für das Intervall 0:00 bis 6:00
eingeblendet. Nur für die Intervalle 6:00 bis 9:00 und 17:00
bis 23:00 erscheinen Balken im Display.
Soll ein Raum auch zur Mittagszeit beheizt werden, kann eine
Programmierung wie folgt aussehen:
Montag bis Sonntag
ab 00:00 bis 06:00 16.0°C
ab 06:00 bis 09:00 22.0°C
ab 09:00 bis 12:00 17.0°C
ab 12:00 bis 14:00 20.0°C
ab 14:00 bis 17:30 17.0°C
ab 17:30 bis 23:30 21.0°C
ab 23:30 bis 23:59 16.0°C
Haben Sie zu Hause ein Büro und möchten dies nur tagsüber
an Werktagen heizen, könnten Sie die folgenden Zeiten
programmieren:
Montag bis Freitag
ab 00:00 bis 08:30 17.0°C
ab 08:30 bis 17:00 21.0°C
ab 17:00 bis 23:59 17.0°C
Samstag bis Sonntag
ab 00:00 bis 23:59 15.0°C
BDA_Funk-Wandthermostat_0886500212.indd 11 04.10.2010 15:53:13

12

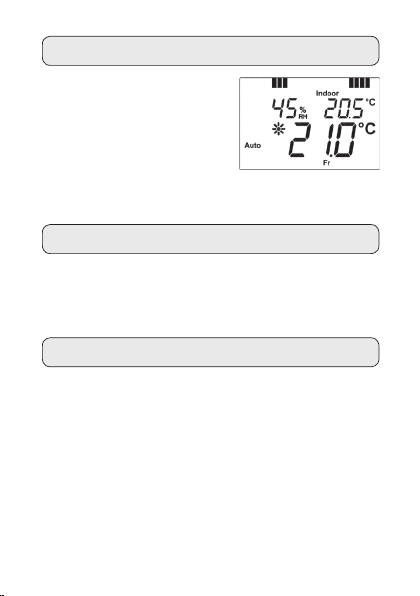

10. DISpLAy-INHALT IM NORMALBETRIEB
Im Normalbetrieb werden Schalt-
zeiträume, Innen-Luftfeuchtigkeit,
Innen-Temperatur, Betriebsmodus,
Soll-Temperatur und Wochentag
angezeigt.
Die Balken für Schaltzeiträu-
me des Wochenprogramms
werden für jedes zweite Zeitintervall angezeigt. Ein Beispiel im
Abschnitt 9 zu nden.
11. DISpLAy-ANSIcHT UMScHALTEN
Im oberen Bereich des Displays lassen sich anstatt von
Innen-Luftfeuchtigkeit und Innen-Temperatur noch weitere
Werte anzeigen. Die Darstellung kann mit der Display-Taste
umgeschaltet werden.
12. ANLERNEN AN FUNK-ENERgIESpAR-REgLER
Damit Funk-Komponenten miteinander kommunizieren können,
müssen Sie aneinander angelernt sein. Damit Funk-Energiespar-
Regler über einen Wandthermostat gesteuert werden können,
gehen Sie wie folgt vor:
• Zuerst muss der Funk-Energiespar-Regler in den Anlernmodus
versetzt werden. Lesen Sie dazu die Bedienungsanleitung
des entsprechenden Geräts.
• Dann muss der Wandthermostat zum Anlernen ein
Funksignal aussenden. Drücken Sie dazu die OK-Taste des
Wandthermostats länger als 3 Sekunden.
BDA_Funk-Wandthermostat_0886500212.indd 12 04.10.2010 15:53:13

13
• Im Display erscheint „LEA“ und die verbleibende Anlernzeit
(beginnend mit 30 Sekunden), dabei sendet der Wand-
thermostat ein Anlernsignal.
• Empfängt der Funk-Energiespar-Regler das Anlernsignal,
erscheint „ECF“ in dessen Display.
Der Wandthermostat kann an beliebig viele Funk-Energiespar-
Regler angelernt werden.
Sollte die Funkkommunikation gestört sein, regelt der
Funk-Energiespar-Regler die Temperatur autark, gemäß
der letzten Vorgabe vom Wandthermostat, weiter.
Zuvor am Funk-Energiespar-Regler angelernte
Fernbedienungen oder Fensterkontakte sollten direkt am
Wandthermostat angelernt werden.
Wenn bei einem Funk-Energiespar-Regler die Batterien
ausgetauscht worden sind, kann es bis zu
1½ Stunden dauern, bis der Stellantrieb wieder Daten
vom Wandthermostat empfängt und in den „ECF“-Modus
wechselt.
13. ANLERNEN AN DEN WANDTHERMOSTAT
Am Wandthermostat können bis zu 5 Systemkomponenten wie
Fernbedienung und Fensterkontakt angelernt werden.
• Drücken Sie die OK-Taste länger als 3 Sekunden.
• Es wird „LEA“ und die verbleibende Anlernzeit im Display
angezeigt (30 Sek.).
• Jetzt muss das anzulernende Gerät ein Funksignal senden
(z.B. Tastendruck einer Fernbedienung).
• Nach erfolgreichem Anlernen wird im Display des Wand-
thermostats für 3 Sekunden das angelernte Gerät angezeigt:
rC – Fernbedienung, SC – Fensterkontakt.
• Danach wechselt das Display zurück zur Normalansicht.
BDA_Funk-Wandthermostat_0886500212.indd 13 04.10.2010 15:53:13

14
Sind bereits 5 Geräte an den Wandthermostat angelernt,
wird „Err“ im Display angezeigt. Zum Anlernen eines
neuen Geräts müssten zunächst die anderen abgelernt
werden (siehe Abschnitt 14).
14. ABLERNEN vON FUNKKOMpONENTEN
Am Wandthermostat angelernte Komponenten können mit
der Funktion Unlearn „UnL“ wieder abgelernt werden. Dabei
werden alle Funkkomponenten gleichzeitig abgelernt.
• Die Mode-Taste länger als 3 Sekunden drücken
• Mit dem Stellrad den Menüpunkt „UnL“ auswählen
• Mit OK-Taste bestätigen
• Es erscheint „ACC“ im Display, mit OK bestätigen
15. KOMFORT- UND ABSENKTEMpERATUR
Die Taste Komfort-/Absenktemperatur ( ) dient zur
komfortablen und einfachen Umschaltung zwischen diesen
beiden Temperaturen. Werkseitig liegen diese bei 21.0°C und
17.0°C. Sie können wie folgt angepasst werden.
• Die Komfort-/Absenktaste ( ) lange gedrückt halten
• Im Display erscheinen das Sonnensymbol ( ) und die
aktuelle Komforttemperatur.
• Temperatur mit Stellrad verändern, mit OK bestätigen
• Es erscheinen Mondsymbol ( ) und Absenktemperatur.
• Temperatur mit Stellrad verändern, mit OK bestätigen
Auch im Auto-Modus kann die Temperatur über die Taste
jederzeit geändert werden. Diese bleibt dann bis zum nächsten
Schaltzeitpunkt des Programms erhalten.
BDA_Funk-Wandthermostat_0886500212.indd 14 04.10.2010 15:53:13

15
16. URLAUBSFUNKTION EINSTELLEN
Wenn während eines Urlaubs oder einer Party für einen be-
stimmten Zeitraum eine feste Temperatur gehalten werden soll,
kann die Urlaubsfunktion genutzt werden.
• Die Mode-Taste ist so oft kurz zu drücken, bis im Display das
Koersymbol ( ) erscheint.
• Über das Stellrad ist die Uhrzeit einzustellen, bis zu der die
Temperatur gehalten werden soll.
• Mit OK-Taste bestätigen
• Mit dem Stellrad ist danach das Datum einzustellen
• Bestätigung durch die OK-Taste
• Mit dem Stellrad die Temperatur einstellen, OK-Taste
drücken. Die Anzeige blinkt zur Bestätigung.
Die eingestellte Temperatur bleibt bis zum vorgegebenen
Zeitpunkt bestehen. Danach geht der Wandthermostat in den
Auto-Modus. Funkbefehle von Fensterkontakt und Fernbedie-
nung werden weiterhin ausgeführt.
17. ENTKALKUNgSFAHRT EINSTELLEN
Einmal wöchentlich wird zum Schutz vor Ventilverkalkung eine
Entkalkungsfahrt durchgeführt. Der Zeitpunkt kann verändert
werden (werkseitig Samstag, 12:00).
• Die Mode-Taste länger als 3 Sekunden drücken
• Mit dem Stellrad den Menüpunkt „CAL“ auswählen
• Mit OK-Taste bestätigen
• Mit dem Stellrad den Wochentag auswählen
• Mit OK-Taste bestätigen
• Mit dem Stellrad die Uhrzeit auswählen
• Mit OK-Taste bestätigen
BDA_Funk-Wandthermostat_0886500212.indd 15 04.10.2010 15:53:13

16
18. FENSTER-AUF-FUNKTION/LüFTEN
Wenn ein Fensterkontakt an den Wandthermostat angelernt
wurde, regelt dieser die Temperatur beim Lüften auto-
matisch herunter. So können Heizkosten eingespart werden.
Währenddessen wird im Display das Fenster-auf-Symbol ( )
angezeigt. Die Temperatur, auf die heruntergeregelt werden
soll, ist einstellbar.
• Die Mode-Taste länger als 3 Sekunden drücken
• Mit dem Stellrad den Menüpunkt „AEr“ auswählen
• Mit OK-Taste bestätigen
• Temperatur mit dem Stellrad einstellen
• Mit OK-Taste bestätigen
19. WERKSEINSTELLUNgEN WIEDER HERSTELLEN
Der Auslieferungszustand des Wandthermostats kann manuell
wieder hergestellt werden. Dabei gehen alle manuell vorge-
nommenen Einstellungen verloren.
• Die Mode-Taste länger als 3 Sekunden drücken
• Mit dem Stellrad den Menüpunkt „rES“ auswählen
• Mit OK-Taste bestätigen
• Es erscheint „ACC“ im Display, mit OK bestätigen
20. KINDERSIcHERUNg/BEDIENSpERRE
Die Bedienung kann gesperrt werden.
• Um die Bediensperre zu aktivieren/deaktivieren, sind die
Tasten „Mode“ und gleichzeitig kurz zu drücken.
• Nach Aktivierung erscheint „LOC“ im Display.
• Zur Deaktivierung beide Tasten erneut kurz drücken.
BDA_Funk-Wandthermostat_0886500212.indd 16 04.10.2010 15:53:13

17
21. HEIzpAUSE EINSTELLEN
Ist die Heizung im Sommer abgeschaltet, können die Batterien
der Funk-Energiespar-Regler geschont werden. Dazu werden
die Ventile ganz geönet. Der Verkalkungsschutz wird weiter
durchgeführt. Funkbefehle von Fensterkontakt oder Fernbedie-
nung werden nicht mehr ausgeführt.
• Um die Heizpause zu aktivieren, ist das Stellrad im manuel-
len Betrieb (Manu) so lange nach rechts zu drehen, bis im
Display „On“ erscheint.
• Zum Beenden ist der manuelle Betrieb (Manu) zu verlassen
oder das Stellrad nach links zu drehen.
22. FROSTScHUTzBETRIEB EINSTELLEN
Wenn der Raum nicht geheizt werden soll, können die Ventile
der Heizkörper geschlossen werden. Nur bei Frostgefahr wird
es geönet. Der Verkalkungsschutz wird weiter durchgeführt.
Funkbefehle von Fensterkontakt oder Fernbedienung werden
nicht mehr ausgeführt.
• Um den Frostschutzbetrieb zu aktivieren, ist das Stellrad im
manuellen Betrieb (Manu) so lange nach links zu drehen,
bis im Display „OFF“ erscheint.
• Zum Beenden ist der manuelle Betrieb (Manu) zu verlassen
oder das Stellrad nach rechts zu drehen.
23. ENTSORgUNgSHINWEIS
Gerät nicht im Hausmüll entsorgen!
Elektronische Geräte sind entsprechend der Richtlinie
über Elektro- und Elektronik-Altgeräte über die
örtlichen Sammelstellen für Elektronik-Altgeräte zu
entsorgen!
BDA_Funk-Wandthermostat_0886500212.indd 17 04.10.2010 15:53:14

18
Das CE-Zeichen ist ein Freiverkehrszeichen, das sich
ausschließlich an die Behörden wendet und keine
Zusicherung von Eigenschaften beinhaltet.
24. SIcHERHEITSHINWEISE
Das Gerät ist kein Spielzeug, erlauben Sie Kindern nicht
damit zu spielen. Verpackungsmaterial nicht achtlos liegen
lassen, dies kann für Kinder zu einem gefährlichen Spielzeug
werden. Önen Sie das Gerät nicht, es enthält keine durch den
Anwender zu wartenden Teile. Im Fehlerfall schicken Sie das
Gerät an den Service.
25. HINWEISE zUM FUNKBETRIEB
Die Funk-Übertragung wird auf einem nicht exklusiven Übertra-
gungsweg realisiert, weshalb Störungen nicht ausgeschlossen
werden können. Störeinüsse können u. a. durch Schaltvorgän-
ge, Elektromotoren oder auch defekte Elektrogeräte hervorgeru-
fen werden. Die Reichweite in Gebäuden kann stark von der
im Freifeld abweichen. Außer der Sendeleistung und den
Empfangseigenschaften der Empfänger spielen Umwelteinüsse
wie Luftfeuchtigkeit neben baulichen Gegebenheiten eine
wichtige Rolle.
Hiermit erklärt die Adolf Würth GmbH & Co. KG, dass sich
dieses Gerät in Übereinstimmung mit den grundlegenden
Anforderungen und den anderen relevanten Vorschriften der
Richtlinie 1999/5/EG bendet. Die vollständige Konformitäts-
erklärung nden Sie unter www.wuerth.de.
BDA_Funk-Wandthermostat_0886500212.indd 18 04.10.2010 15:53:14

19
26. TEcHNIScHE EIgENScHAFTEN
Versorgungsspannung: 3 V
Max. Stromaufnahme: 30 mA
Batterien (Wandthermostat): 2 x LR6 (Mignon/AA)
Batterielebensdauer: ca. 2 Jahre
Display: LC-Display
Funkfrequenz: 868,3 MHz
Reichweite im Freifeld: 20 m
Gehäuseabmessung: 82 x 92 x 30 mm (B x H x T)
Technische Änderungen, die zur Verbesserung
dienen, sind vorbehalten.
BDA_Funk-Wandthermostat_0886500212.indd 19 04.10.2010 15:53:14

20
TABLE OF cONTENT
1. Operation and Display ........................ 21
2. Intendeduse................................ 22
3. Inserting (replacing) the batteries . . . . . . . . . . . . . . . . 23
4. Setting the date and time of day................. 24
5. Mounting of wall thermostat .................... 24
6. Operatingmodes............................ 25
7. Conguration menu........................... 25
8. Setting the weekly program. . . . . . . . . . . . . . . . . . . . . 26
9. Weekly program: Examples . . . . . . . . . . . . . . . . . . . . 27
10. Display content during normal operation . . . . . . . . . . 28
11. Changing the display view . . . . . . . . . . . . . . . . . . . . . 29
12. Teaching-in to radio energy-saving controllers . . . . . . 29
13. Teaching-in to the wall thermostat ................ 30
14. Teaching out wireless components . . . . . . . . . . . . . . . 30
15. Comfort and set-back temperatures . . . . . . . . . . . . . . 31
16. Setting the holiday function..................... 31
17. Setting routine descaling....................... 32
18. „Window open“ function ...................... 32
19. Restoring the factory settings.................... 33
20. Child-proof lock/Operation inhibit . . . . . . . . . . . . . . . 33
21. Setting the heating break . . . . . . . . . . . . . . . . . . . . . . 33
22. Setting frost protection mode.................... 34
23. Instructions for disposal........................ 34
24. Safetyinstructions............................ 34
25. General information about radio operation . . . . . . . . 35
26. Technical specications ........................ 35
Please read this manual carefully in order to help you put the
device into operation. Keep the manual handy so you can refer
to it at a later date!
BDA_Funk-Wandthermostat_0886500212.indd 20 04.10.2010 15:53:14
