WaterAce R106 User manual

115V AC R106
12V DC R107
CONSUMER
HOT-LINE: 1-800-942-3343
Monday–Friday 7 AM to 5 PM EST
www.waterace.com
WATER ACE PUMP COMPANY | 1101 MYERS PARKWAY | ASHLAND, OHIO 44805-1969 (USA ONLY)
WA782 (Rev. 8/6/07)
OWNER’S MANUAL Pgs. 2-7
FLEXVANE PUMP
NOTICE D’UTILISATION Pgs. 8-13
FLEXVANE PUMP
MANUAL DEL USUARIO Pgs. 14-19
BOMBA FLEXVANE

SAFETY INFORMATION
Use Model R106 only on a
115 volt circuit. Model R106
is equipped with an approved
3-conductor cord and 3-prong, grounding-
type plug. To reduce the risk of electric
shock, connect it to a properly grounded,
grounding-type receptacle.
If circuit has a 2-prong receptacle, replace it
with a properly grounded 3-prong receptacle
installed in accordance with the National
Electrical Code and local codes and ordi-
nances.
Any extension cord used must be outdoor
grade, gauge 16 AWG or heavier, and not
more than 25’ long.
Model R107 is equipped with alligator
clips on a switched cable. Use Model R107
only with a 12 volt automotive or deep-
cycle marine type battery. DO NOT attempt
to run model R107 on 115 volt AC house
current.
Risk of fire or explosion if
used to pump flammable liquids or if used
in explosive atmospheres. Pump water only
with this pump. Pump is designed to pump
water at temperatures between 32°-77° F
(0°-25° C) only.
Risk of electrical shock. Do
not allow the motor to get wet!
Risk of burns. During normal
operation, motor will normally run hot
enough to burn you. Do not touch motor
when it is hot.
Do not operate the pump continuously at a
discharge pressure of more than 12 psi
(83 kPa) or discharge lift of more than
28’ (8.5 M), as the motor will exceed the nor-
mal safe operating temperature and may heat
to 180° - 190° F (82° C - 88° C).
NOTICE: This unit is not designed for applica-
tions involving salt water or brine! Use with
salt water or brine will void warranty.
Hazardous
voltage
WA782 2

INSTALLATION

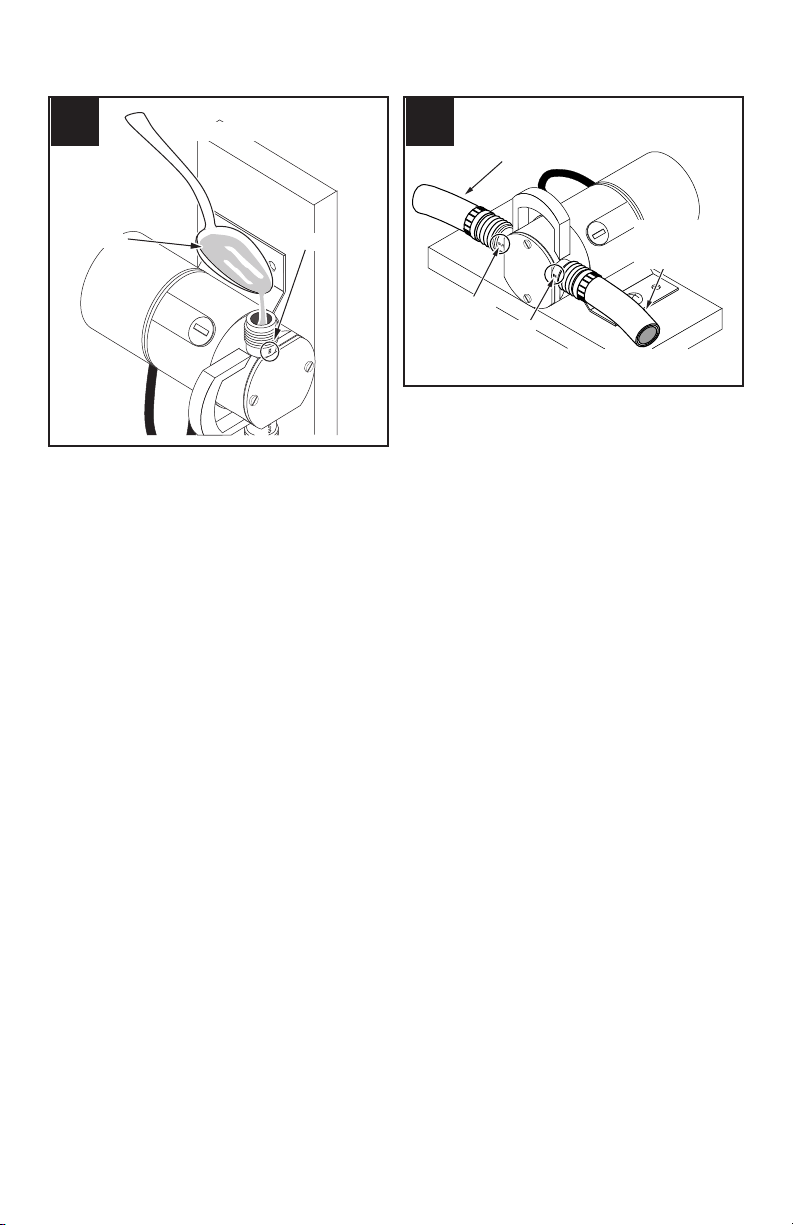

OIL THE PUMP
Oil the pump with 1/2 tablespoon food grade
mineral or vegetable oil with each use. Pour
the oil in the ‘IN’ port.
NOTICE: The pump depends on the liquid
flowing through it for lubrication.
DO NOT RUN THE PUMP DRY!
If the pump does not start to move water in
30 seconds or less, recheck the installation
and plumbing.
Mount the pump solidly on a stable
platform.
USE 1/2" HOSE (OR LARGER)
Use a reinforced hose on the inlet. The pump
should be less than 10’ above and less than
25’ to one side of the water source. Make the
outlet hose as short as possible – 25’ or less.
Check the washer in the inlet fitting to make
sure it is airtight. If this joint leaks air, the
pump will not operate.
3WA782
IN
IN
Oil
Do Not Run Pump Dry!
1
IN
OUT
1/2" or Larger
Outlet Hose
4837A 0205
Water OUT
Water IN
1/2" or Larger
Reinforced
Inlet Hose
2

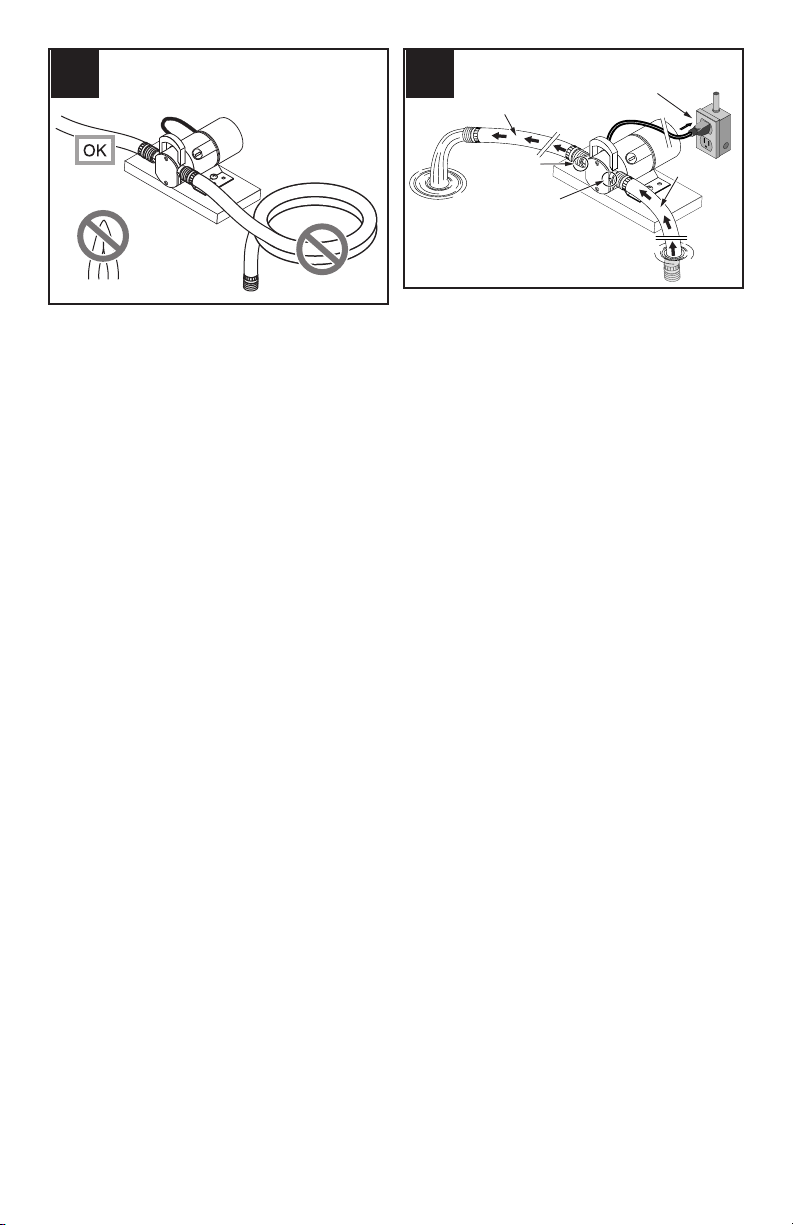

KEEP THE HOSES AS STRAIGHT
AS POSSIBLE
To reduce friction, do not coil or kink the
hoses. When pumping from a well or stream,
raise the inlet hose a few inches off the bot-
tom to avoid sucking in sand, silt or pebbles
(which can disable the impeller). Install the
suction attachment (included) to protect the
pump from large solids.
NOTICE: Attach the suction attachment to the
end of the inlet line and place it in at least
1/2" of water at the lowest point to be
pumped. Be sure all connections are air tight.
INLET HOSE GOES IN THE WATER;
OUTLET HOSE STAYS OUT OF THE
WATER. MOTOR MUST STAY DRY
Make sure all inlet connections are tight (no
air leaks) and the inlet hose is in the water.
Make sure the end of the outlet hose is not
under water. If the outlet is under water, the
pump may not work.
R106: Plug the cord into a 3-wire, 115 volt,
60 Hz, grounded A.C. outlet.
R107: Connect the RED battery clip to the
positive terminal of a 12 volt battery and
connect the BLACK clip to the negative
terminal of the battery. Keep the battery clip
wires away from moving parts or hot spots of
an engine.
You should get water in 30 seconds or less. If
not, add more oil and repeat the process. If
your pump does not prime on the second try,
check the impeller and the inside of the
pump head for wear. Replace as needed.
In rare cases you may need to prime the
pump. To prime it, fill the suction hose with
water, put it back in the water source, and
start the pump.
The motor must have air circulation around it
for proper cooling. This pump will lift water
12’; trying to lift water more than 12’ can
cause the motor to run hot. The motor has a
thermal overload which will stop it if it gets
too hot. If the motor stops, allow it to cool
for 30 minutes before trying to start it again.
WA782 4
No kinks! No Coils!
Straight
Hose!
3
IN
Water IN
Water OUT
Outlet Hose
Plug in pump to start it.
NOTE: If you don’t get water in
30 seconds or less, add more oil
and repeat the process.
See Step 1.
Inlet Hose
4

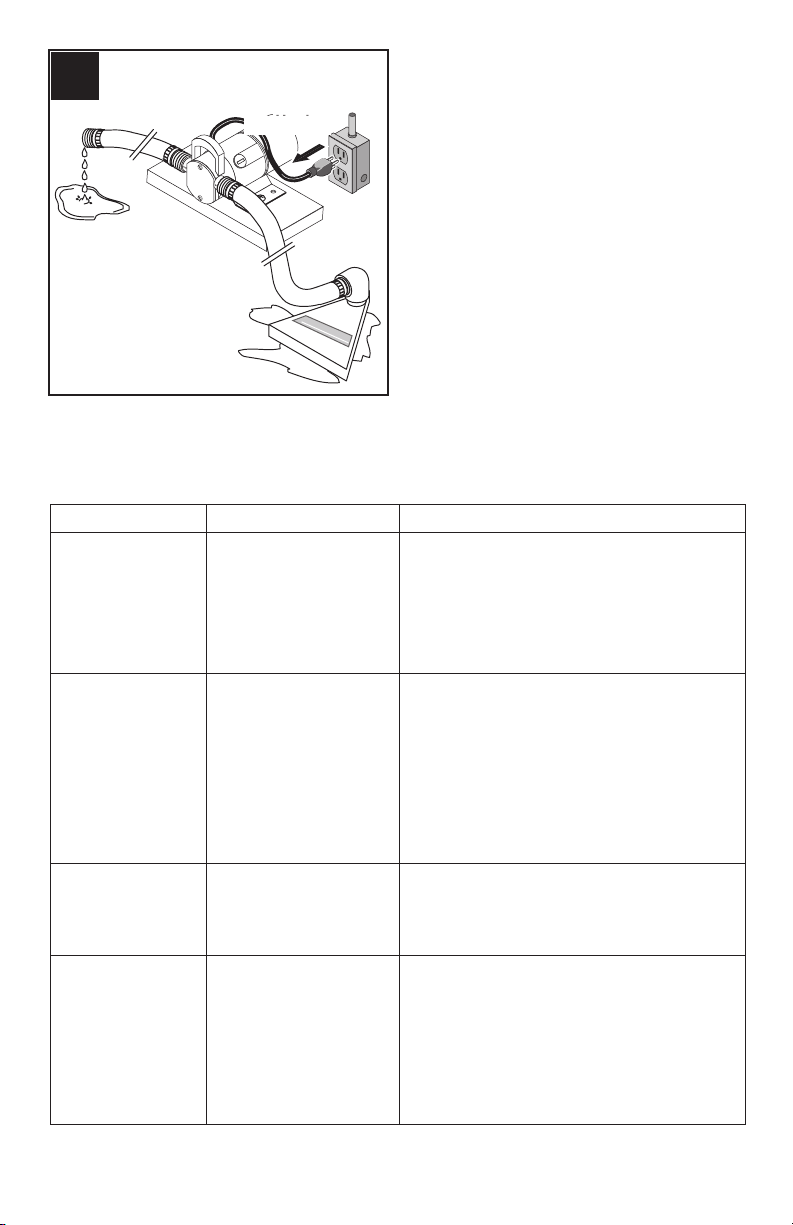

UNPLUG THE PUMP
Unplug the pump before all the water is com-
pletely gone.
DO NOT RUN PUMP DRY!
PERFORMANCE
The pump will deliver 350 gallons/1325 liters
per hour with an unrestricted discharge line.
If the discharge line is restricted or raised
and the pressure on the pump outlet port
increases, it will pump less water.
NOTICE: This pump’s motor has brushes.
Inspect the brushes frequently; replace them
if they’re worn.
5WA782
Unplug
5
SYMPTOM PROBABLE CAUSE(S) CORRECTIVE ACTION
Pump stops without Pump has overheated Wait for overload to reset; pump will automatically
warning and thermal overload restart
has tripped
Discharge hose too long Use shorter hose or reduce lift
or discharge lift higher
than 28’
Pump Won’t Prime Pump body not oiled Add oil through inlet port (see Page 3)
Suction hose too long or Use 1/2"Suction hose, 25’ long or less
too small (the shorter the hose, the better)
Worn impeller Replace impeller
Suction leaks Replace hose washer, check for leaks in hose
Suction hose kinked Straighten out suction hose
or coiled
Pump leaks Shaft U-cup seal leaks Replace pump
Cover O-Ring leaks Replace cover O-Ring
Pump runs, pumps Worn impeller Replace impeller
little or no water Bad motor brushes R106: Replace brushes
R107: Replace pump
Bad U-cup shaft seal Replace pump
(pump will leak)
Suction or discharge hose Straighten out hose
kinked or coiled
TROUBLESHOOTING CHART

WA782 6
Service Kit No. 25874A101 includes:
3 O-Rings (Key No. 3)
3 Impellers (Key No. 4)
1 Set Brushes (Key No. 10–R106 only)
Key Part
No. Description
1 10-32x1-3/4 Phil. Hd Screw*
2 End Cover / Wear Plate
3 O-Ring
4 Impeller
5 Insert
6 U Cup Seal
7 Pump Body
8 Slinger
9 Motor**
10 Motor Brush and Spring Set (1 Pair)
* Standard hardware item; purchase locally.
** If motor fails, replace entire pump.
MODEL R106/R107
COMPONENT REFERENCE
Brush must enter
square hole.
Match brush curve
to armature curve
123456 7 8910
COMPONENT REFERENCE and BRUSH INSTALLATION

LIMITED WARRANTY
WATER ACE warrants to the original consumer purchaser (“Purchaser”) of its products that they are
free from defects in material or workmanship.
If within twelve (12) months from the date of the original consumer purchase any such product
shall prove to be defective, it shall be repaired or replaced at WATER ACE’s option, subject to the
terms and conditions set forth below. Your original receipt of purchase is required to determine
warranty eligibility.
Exceptions to the Twelve (12) Month Warranty
Product Warranty Period
R106, R107 Non-Submersible Utility 90 Days
RES Submersible utility 2 Years
R33SP Submersible Sump Pump
R50SP Submersible Sump Pump
R3S Submersible Sump Pump 3 Years
R7PBS Pressure Booster Pump
R5V Submersible Sump Pump 5 Years
R50VLT, R75VLT Sump/Effluent Pumps
R5PILT Pedestal Sump Pump Lifetime
R7W Submersible Sewage Pump
General Terms and Conditions
Purchaser must pay all labor and shipping charges necessary to replace product covered by this
warranty. This warranty shall not apply to acts of God, nor shall it apply to products which, in the sole
judgement of WATER ACE, have been subject to negligence, abuse, accident, misapplication, tampering,
alteration; nor due to improper installation, operation, maintenance or storage; nor to other than normal
application, use or service, including but not limited to, operational failures caused by corrosion, rust or
other foreign materials in the system, or operation at pressures in excess of recommended maximums.
Requests for service under this warranty shall be made by returning the defective product to the Retail
outlet or to WATER ACE as soon as possible after the discovery of any alleged defect. WATER ACE will
subsequently take corrective action as promptly as reasonably possible. No requests for service under
this warranty will be accepted if received more than thirty (30) days after the term of the warranty.
This warranty sets forth WATER ACE’s sole obligation and purchaser’s exclusive remedy for defective
products.
WATER ACE SHALL NOT BE LIABLE FOR ANY CONSEQUENTIAL, INCIDENTAL, OR CONTINGENT DAMAGES
WHATSOEVER.
THE FOREGOING WARRANTIES ARE EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRESS WARRANTIES. IMPLIED
WARRANTIES, INCLUDING BUT NOT LIMITED TO THE IMPLIED WARRANTIES OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE, SHALL NOT EXTEND BEYOND THE DURATION OF THE APPLICABLE
EXPRESS WARRANTIES PROVIDED HEREIN.
Some states do not allow the exclusion or limitation of incidental or consequential damages or limita-
tions on how long an implied warranty lasts, so the above limitations or exclusions may not apply to
you. This warranty gives you specific legal rights and you may also have other rights which vary from
state to state.
7WA782
ATTACH ORIGINAL RECEIPT HERE FOR WARRANTY CONSIDERATION.
Water Ace Pump Co. | 1101 Myers Parkway | Ashland, Ohio 44805-1969
1-800-942-3343 (U.S.A. only)

WA782 8
CONSIGNES DE SÉCURITÉ
Utiliser Modèle R106 unique-
ment sur un circuit de
115 volts. Modèle R106 est
équipée d’un câble conducteur à 3 fils
métalliques à prise à la masse. Pour
réduire tout risque d’électrocution, le
brancher à un réceptacle correctement relié
à la masse.
Si un circuit a un réceptacle à 2 trous, le
remplacer avec un réceptacle à 3 trous
adéquatement mis à la terre et posé confor-
mément aux normes du National Electric
Code, aux codes de la municipalité et aux
décrets applicables.
Si on utilise un cordon prolongateur, il doit être
prévu pour être utilisé à l’extérieur et le calibre
de ses conducteurs doit être de 16 AWG ou plus
gros. Sa longueur ne doit pas dépasser 25 pieds
(7,6 m).
Le modèle R107 est équipé d’une pince
crocodile sur un câble en circuit. Utiliser le
modèle seulement avec une batterie d’au-
tomobile ou nautique à décharge poussée.
NE PAS essayer de faire fonctionner le
modèle R107 sur un courant secteur de
115 volts CA.
Risque d’incendie ou
d’explosion si la pompe est utilisée pour
pomper des liquides inflammables ou si elle
est utilisée dans une atmosphère explosive.
Ne pomper que de l’eau avec cette pompe. La
pompe est conçue pour pomper de l’eau dont
la température varie entre 0 et 25 °C (32 ° et
77 °F) seulement.
Risque d’électrocution.
Ne pas laisser le moteur se mouiller.
Risque de brûlures.
Pendant le fonctionnement normal, le moteur
devient suffisamment chaud pour causer des
brûlures. Ne pas toucher au moteur pendant
qu’il est chaud.
Ne pas faire fonctionner la pompe en continu
si la pression de refoulement est supérieure à
83 kPa (12 lb/po2) ou si la hauteur de
refoulement est supérieure à 8,5 m (28 pi)
sinon les températures de fonctionnement
sécuritaires normales de moteur seront
dépassées et la chaleur pourra atteindre
82° C à 88° C (180° F à 190 ° F).
AVIS : Cette pompe n’est pas conçue pour
pomper de l’eau salée ni de la saumure! La
garantie sera annulée si cette pompe est
utilisée pour pomper de l’eau salée ou de la
saumure.
ATTENTION
Tension
dangereuse
AVERTISSEMENT

9WA782
INSTALLATION
HUILER LA POMPE
Huiler la pompe avec 1/2 cuiller à soupe
d’huile végétale de qualité alimentaire ou
d’huile minérale chaque fois qu’on l’utilise.
Verser l’huile dans l’orifice repéré «IN».
AVIS : La pompe dépend du liquide qui y
circule pour sa lubrification.
NE PAS FAIRE FONCTIONNER LA POMPE À SEC!
Si la pompe n’a pas commencé à faire circuler
l’eau dans 30 secondes ou moins, revérifier
l’installation et la tuyauterie.
Monter la pompe fermement sur une plate-
forme stable.
UTILISER UN TUYAU SOUPLE DE
1,3 CM (1/2 PO)
(OU PLUS GROS)
Utiliser un tuyau souple renforcé sur le côté
admission. Cette pompe doit être installée à
moins de 3 mètres (10 pieds) au-dessus de la
source d’eau, et à moins de 7,6 mètres
(25 pieds) d’un côté ou l’autre de la source
d’eau. Le tuyau souple de refoulement doit
être aussi court que possible, soit 7,6 mètres
(25 pieds) de long maximum.
Veiller à ce que la rondelle dans la garniture
d’admission soit hermétique. Si ce joint n’est
pas étanche et cause des fuites d’air, la
pompe ne fonctionnera pas.
IN
IN
Oil
Do Not Run Pump Dry!
1
IN
OUT
1/2" or Larger
Outlet Hose
4837A 0205
Water OUT
Water IN
1/2" or Larger
Reinforced
Inlet Hose
2
Ne pas faire fonctionner
la pompe à sec!
ENTRÉE
Huile
Tuyau souple de refoulement de
1,3 cm (1/2 po) ou plus gros
Tuyau souple
d’aspiration
renforcé de
1,3 cm (1/2 po)
ou plus gros
SORTIE
de l’eau
ADMISSION
de l’eau

WA782 10
GARDER LES TUYAUX
SOUPLES AUSSI DROITS
QUE POSSIBLE.
Pour réduire le frottement, ne pas enrouler ni
pincer les tuyaux souples. Si le pompage est
effectué d’un puits ou d’un ruisseau, élever le
tuyau d’aspiration de quelques centimètres du
fond pour éviter d’aspirer du sable, du limon
ou du gravier (les corps étrangers mettront
l’impulseur hors d’état). Installer l’accessoire
d’aspiration (fourni) de façon à protéger la
pompe contre les grosses matières solides.
AVIS : Monter l’accessoire d’aspiration à
l’extrémité de la voie d’aspiration et le placer
à une profondeur minimum en eau de
12,7 mm (1/2 po) au point le plus bas de
la zone à pomper. S’assurer que tous les
raccords sont étanches.
LE TUYAU D’ASPIRATION VA DANS
L’EAU. LE TUYAU DE REFOULE-
MENT RESTE SORTI DE L’EAU. LE
MOTEUR DOIT RESTER À SEC
S’assurer que tous les raccordements sont
étanches (pas de prise d’air) et que le tuyau
d’aspiration est dans l’eau. S’assurer que
l’extrémité du tuyau de refoulement n’est pas
sous l’eau. Si le tuyau de refoulement est sous
l’eau, la pompe risque de ne pas fonctionner.
R106: Brancher le câble à la prise à 3 fils
métalliques de 115 volts c.a. et 60 Hz mise
à la terre.
R107: Brancher la pince de batterie rouge sur
la borne positive d’une batterie de 12 volts et
brancher la pince de batterie noire sur la
borne négative de la batterie. Garder les fils
de la pince à batterie à l’écart des pièces en
mouvement ou les points chauds d’un moteur.
La pompe devra débiter dans les 30 secondes.
Si non, rajouter de l’huile et répéter le proces-
sus. Si la pompe ne s’amorce pas pendant un
deuxième essai, s’assurer que l’impulseur et
l’intérieur de la tête de la pompe ne sont pas
usés. La remplacer au besoin.
Dans de rares cas, la pompe devra être
amorcée. Pour cela, remplir le tuyau d’aspira-
tion avec de l’eau, le remettre dans la source
d’eau, puis démarrer la pompe.
L’air doit bien circuler autour du moteur pour
bien le refroidir. Cette pompe pousse l’eau à
3,66 m (12 pieds) en hauteur; si cette hauteur
est dépassée, ceci peut causer la surchauffe du
moteur. Le moteur est muni d’une protection
automatique contre les surcharges thermiques
qui fera arrêter le moteur s’il surchauffe. Si le
moteur s’arrête, le laisser refroidir pendant
30 minutes avant d’essayer de le redémarrer.
No kinks! No Coils!
Straight
Hose!
3
IN
Water IN
Water OUT
Outlet Hose
Plug in pump to start it.
NOTE: If you don’t get water in
30 seconds or less, add more oil
and repeat the process.
See Step 1.
Inlet Hose
4
Tuyau
droit!
BON
Pas de serpentin!
Pas de pincement!
Brancher la pompe pour la démarrer.
Tuyau de refoulement
ADMISSIONde l’eau
REMARQUE : Si la pompe ne
débite pas dans les 30 secondes,
rajouter de l’huile et répéter le
processus.
Tuyau
d’aspiration
SORTIE de l’eau

11 WA782
DÉBRANCHER LA POMPE
Débrancher la pompe avant que toute l’eau
soit pompée.
NE PAS LAISSER LA POMPE FONCTIONNER
À SEC!
RENDEMENT
La pompe délivrera 1 325 litres (350 gallons)
par heure lorsque le déversement n’est pas
obstrué. Si le tuyau de refoulement est
obstrué ou relevé et que la pression côté
orifice de refoulement de la pompe augmente,
moins d’eau sera pompée.
AVIS : Le moteur de cette pompe est muni
de balais. Les inspecter fréquemment et les
remplacer lorsqu’ils seront usés.
Unplug
5
Débrancher
INCIDENTS CAUSE(S) POSSIBLE(S) REMÈDES
La pompe s’arrête La pompe a surchauffé et Attendre qu’il se réenclenche; la pompe redémarrera
sans avertissement le dispositif de protection automatiquement
contre les surcharges
thermiques s’est déclenché
Le tuyau de refoulement En utiliser un plus court ou abaisser la hauteur
est trop long ou la hauteur
de refoulement est
supérieure à 28 pieds
La pompe ne Le corps de la pompe Ajouter de l’huile par l’orifice (Se reporter à la page 9)
s’amorce pas n’est pas huilé
Le tuyau d’aspiration est En utiliser un de 1/2 pouce et de 25 pieds maximum
trop long ou trop petit (Le plus court possible est préférable)
L’impulseur est usé Remplacer l’impulseur
L’aspiration fuit Remplacer la rondelle du tuyau; s’assurer que le
tuyau ne fuit pas
Le tuyau d’aspiration est Redresser le tuyau d’aspiration
pincé ou enroulé
La pompe fuit La coupelle d’étanchéité Remplacer la pompe
de l’arbre fuit
Le joint torique du Remplacer le joint torique du couvercle
couvercle fuit
La pompe fonctionne, L’impulseur est usé Remplacer l’impulseur
mais ne débite que Les balais du moteur R106: Remplacer les balais
très peu ou pas sont défectueux R107: Remplacer la pompe
du tout La coupelle d’étanchéité Remplacer la pompe
de l’arbre est défectueuse
(La pompe fuira)
Le tuyau d’aspiration est Redresser le tuyau
pincé ou enroulé
TABLEAU DE RECHERCHE DES PANNES

WA782 12
Brush must enter
square hole.
Match brush curve
to armature curve
123456 7 8910
Appareiller la courbe des
balais avec la courbe de
l’induit.
La balai doit entrer
dans le trou carré.
Le nécessaire d’entretien 25874A101 comprend :
3 joints toriques (Réf. 3)
3 impulseurs (Réf. 4)
1 jeu de balais (Réf. 10 – modèle R106 seulement)
Réf Description
1 Vis à tête Phillips 10-32x1-3/4 po *
2 Couvercle d’extrémité /
Plaque d’usure
3 Joint torique
4 Impulseur
5 Garniture
6 Joint de coupelle en U
7 Corps de la pompe
8 Déflecteur
9 Moteur**
10 Jeu de ressorts et de balais du moteur (1 paire)
* Fixation standard; à acheter localement.
**Si le moteur tombe en panne, remplacer toute la
pompe.
MODÈLE R106/R107
RÉFÉRENCE DES COMPOSANTS
RÉFÉRENCE DES COMPOSANTS et POSE DES BALAIS

13 WA782
ATTACHER LE REÇU D'ORIGINE ICI À DES FINS DE GARANTIE
GARANTIE LIMITÉE
WATER ACE garantit à l’acheteur-utilisateur initial (« acheteur ») que ses produits sont exempts de tout défaut de
matériaux et de fabrication.
Tout produit reconnu défectueux dans les douze (12) mois qui suivent la date d’achat d’origine sera remplacé ou
réparé à la discrétion de WATER ACE, selon les conditions et modalités stipulées dans les présentes. La preuve d’achat
devra être fournie pour déterminer si le produit est toujours sous garantie.
Exceptions à la garantie de douze (12) mois
Durée de la garantie des produits :
Pompes de surface à usages multiples R106, R107 90 jours
Pompe submersible à usages multiples RES 2 ans
Pompe submersible de puisard R33SP
Pompe submersible de puisard R50SP
Pompe submersible de puisard R3S 3 ans
Pompe de surpression R7PBS
Pompe submersible de puisard R5V 5 ans
Pompes de puisard et d’eaux d’infiltration R50VLT, R75VLT
Pompe sur socle de puisard R5PILT à vie
Pompe d’eaux d’égout submersible R7W
Conditions et modalités
L’acheteur s’engage à payer tous les frais de main-d’oeuvre et d’expédition nécessaires au remplacement du produit
couvert par les présentes garanties. Ces garanties ne couvrent pas les cas de force majeure et ne s’applique pas aux
produits qui, du seul avis de WATER ACE, ont fait l’objet de négligence, d’utilisation abusive ou incorrecte, d’acci-
dent ou de modification; ni à ceux qui n’ont pas été utilisés ou entretenus normalement, y compris, mais sans s’y
limiter, aux produits ayant subi des pannes de fonctionnement causées par la corrosion, la rouille ou par des corps
étrangers qui se seraient introduits dans le système ou aux produits ayant fonctionné à des pressions dépassant les
pressions maximales recommandées.
Toute demande de service au titre des présentes garanties devront être faites en retournant le produit défectueux
au détaillant ou à WATER ACE dès que le défaut allégué aura été découvert. WATER ACE prendra alors aussi rapide-
ment que possible les mesures correctives nécessaires. Aucune demande de service en vertu des présentes ne sera
acceptée si elle est reçue plus de 30 jours après l’expiration de ladite garantie.
Les présentes garanties énoncent toutes les obligations de WATER ACE et le seul recours possible de l’acheteur dans
le cas de produits défectueux.
WATER ACE NE PEUT ÊTRE TENUE RESPONSABLE D’AUCUN DOMMAGE INDIRECT, ACCIDENTEL OU FORTUIT QUEL
QU’IL SOIT.
LES PRÉSENTES GARANTIES SONT EXCLUSIVES ET TIENNENT LIEU DE TOUTE AUTRE GARANTIE EXPRESSE. LES
GARANTIES IMPLICITES, Y COMPRIS, MAIS SANS S’Y LIMITER, LES GARANTIES IMPLICITES AYANT TRAIT À LA
COMMERCIALITÉ ET À L’ADAPTATION À UN USAGE PARTICULIER, NE DÉPASSERONT PAS LA DURÉE DES GARANTIES
EXPRESSES APPLICABLES STIPULÉES DANS LES PRÉSENTES.
Certains territoires ou certaines provinces n’autorisent pas l’exclusion ni la limitation des dommages fortuits ou
indirects ni la limitation de la durée d’une garantie implicite. Il se peut donc que les limitations ou exclusions
ci-dessus ne s’appliquent pas à votre cas. Les présentes garanties donnent des droits juridiques spécifiques, bien
que l’on puisse en avoir d’autres, lesquels pouvant varier d’un territoire au d’une province à l’autre.
Water Ace Pump Co. | 1101 Myers Parkway | Ashland, Ohio 44805-1969
1-800-942-3343 (U.S.A. only)

WA782 14
INFORMACIÓN SOBRE
LA SEGURIDAD
Use Modelo R106 sólo en un
circuito de 115 voltios.
Modelo R106 viene equipada
con un cordón aprobado de 3 conductores y
un enchufe de 3 puntas con puesta a tier-
ra. Para reducir el peligro de choque eléc-
trico, conecte a un receptáculo con puesta
a tierra y debidamente conectado a tierra.
Si un circuito tiene un receptáculo para dos
puntas, cámbielo por uno de 3 puntas
debidamente puesto a tierra e instalado con-
forme al Código Eléctrico Nacional y a todo
otro código y norma local que corresponda.
Todo cordón de alargue que se use, deberá
ser de tipo para exteriores, con un calibre
de 16 AWG o mayor y no más de 25 pies
de largo.
El Modelo R107 viene con pinzas de
contacto en un cable con interruptor.
Use el Modelo R107 sólo con una batería
de 12 voltios de tipo automotriz o marítimo
a descarga de empuje. NO trate de operar
el modelo R107 con una corriente alterna
doméstica de 115 voltios.
Peligro de incendio o
de explosión si se usa para bombear líquidos
inflamables o si se usa en atmósferas
explosivas. Bombee solamente agua con esta
bomba. La bomba ha sido diseñada para
bombear agua a temperaturas de entre
32˚ y 77˚ F (0˚ y 25˚ C) solamente.
Peligro de choque
eléctrico. ¡No permita que el motor se
moje!
Peligro de quemaduras.
Durante la operación normal, el motor
generalmente estará lo suficientemente
caliente como para provocar quemaduras.
¡No toque el motor cuando esté caliente!!
No deje que la bomba funcione continuamente
a una presión de descarga mayor de 12 psi
(83 kPa) o a una altura de descarga de más de
28 pies (8.5 m), ya que el motor sobrepasará
su temperatura normal de funcionamiento
seguro y podrá calentarse hasta 180˚ - 190˚ F
(82˚ C - 86˚ C).
AVISO: Esta unidad no ha sido diseñada para
uso con agua salada o salubre. El uso con
agua salada o salubre anulará la garantía.
PRECAUCIÓN
ADVERTENCIA
ADVERTENCIA
Voltaje
peligroso
ADVERTENCIA

15 WA782
INSTALACIÓN
ACEITE LA BOMBA
Con cada uso, aceite la bomba con
1/2 cucharada de aceite mineral o vegetal
de tipo comestible. Vierta el aceite en el
orificio de “ENTRADA”.
AVISO: La bomba depende del flujo de líquido
a través de la misma para su lubricación.
¡NO PERMITA QUE LA BOMBA
FUNCIONE EN SECO!
Si la bomba no comienza a desplazar agua en
30 segundos o menos tiempo, vuelva a
inspeccionar la instalación y la plomería.
Instale la bomba en forma segura sobre una
plataforma estable.
USE UNA MANGUERA
DE 1/2" (O MAYOR)
Use una manguera reforzada en la admisión.
La bomba debe estar a menos de 10 pies por
encima y a menos de 25 pies a un lado de la
fuente de agua. Asegúrese de que la
manguera de salida sea lo más corta posible -
25 pies de largo o menos.
Inspeccione la arandela en el accesorio de
admisión, para verificar que esté hermético.
La bomba no funcionará si hay fugas de aire
desde esta unión.
IN
IN
Oil
Do Not Run Pump Dry!
1
IN
OUT
1/2" or Larger
Outlet Hose
4837A 0205
Water OUT
Water IN
1/2" or Larger
Reinforced
Inlet Hose
2
¡No permita que la
bomba funcione en seco!
ENTRADA
Aceite
Manguera de salida
de 1/2" o mayor
Manguera de
admisión
reforzada de
1/2" o mayor
ENTRADA
del agua
SALIDA
del agua

WA782 16
MANTENGA LAS MANGUERAS LO
MÁS RECTAS POSIBLES
Para reducir la fricción, no enrolle ni curve
las mangueras. Cuando bombee desde un
pozo o desde un arroyo, eleve la manguera de
admisión unas pulgadas por encima del
fondo, para evitar aspirar arena, sedimentos
o guijarros (que pueden descomponer el
impulsor). Instale el accesorio de aspiración
(incluido) para proteger la bomba contra
partículas sólidas grandes.
AVISO: Conecte el accesorio de aspiración en
el extremo del tubo de admisión y colóquelo
en un mínimo de 1/2" de agua en el punto
más bajo de bombeo. Verifique que todas las
conexiones estén herméticas.
LA MANGUERA DE ADMISIÓN VA
DENTRO DEL AGUA;
LA MANGUERA DE SALIDA PER-
MANECE FUERA DEL AGUA. EL
MOTOR DEBE ESTAR SECO
Verifique que todas las conexiones de admisión
estén herméticas (sin fugas de aire) y que la
manguera de admisión esté dentro del agua.
Verifique que el extremo de la manguera de sal-
ida no esté bajo agua. Si la salida está bajo
agua, es posible que la bomba no funcione.
R106: Enchufe el cordón en un tomacorriente
trifilar de CA, 115 voltios, 60 Hz, conectado a
tierra.
R107: Conecte la pinza de batería ROJA al
borne positivo de una batería de 12 voltios y
conecte la pinza NEGRA al borne negativo de
la batería. Mantenga los cables de la pinza
de batería alejados de piezas móviles o de
puntos calientes en el motor.
Deberá obtener agua en 30 segundos o menos.
De lo contrario, agregue más aceite y repita el
proceso. Si su bomba no ceba en la segunda
tentativa, inspeccione el impulsor y el interior
del cabezal de la bomba para verificar que no
haya desgaste. Cambie según se requiera.
En casos poco comunes, es posible que deba
cebar la bomba. Para cebarla, llene de agua
la manguera de aspiración, vuelva a colocarla
en la fuente de suministro de agua y encien-
da la bomba.
El motor debe tener circulación de aire a su
alrededor para enfriarse debidamente. Esta
bomba levantará agua a 12 pies de altura;
si se trata de levantar agua a más de 12 pies,
el motor funcionará demasiado caliente.
El motor posee un interruptor de sobrecarga
térmica que lo detiene si se calienta
demasiado. Si el motor se detiene, permita
que se enfríe durante 30 minutos antes de
volver a encenderlo.
No kinks! No Coils!
Straight
Hose!
3
IN
Water IN
Water OUT
Outlet Hose
Plug in pump to start it.
NOTE: If you don’t get water in
30 seconds or less, add more oil
and repeat the process.
See Step 1.
Inlet Hose
4
Manguera
recta
Sin espirales
Sin curvas
Enchufe la bomba para encenderla
Manguera de salida
SALIDA del agua
ENTRADA del agua
NOTA: Si no obtiene agua en
30 segundos o menos, agregue
más aceite y repita el proceso.
manguera
de admisión

17 WA782
DESENCHUFE LA BOMBA
Desenchufe la bomba antes de que se haya
agotado toda el agua.
¡NO PERMITA QUE LA BOMBA FUNCIONE EN
SECO!
DESEMPEÑO
La bomba entregará 350 galones /1325 litros
por hora con una tubería de descarga no
restringida. Si la tubería de descarga está
restringida o elevada y aumenta la presión en
el orificio de salida de la bomba, ésta
bombeará menos agua.
AVISO: El motor de esta bomba tiene escobil-
las. Inspeccione las escobillas con frecuencia
y cámbielas si están gastadas.
Unplug
5
Desenchufe
SÍNTOMA CAUSA(S) PROBABLE(S) MEDIDA CORRECTIVA
La bomba se detiene La bomba se ha recalentado Esperar hasta que el dispositivo de protección contra
sin advertencia activando el dispositivo de sobrecarga térmica se reposicione; la bomba se
protección contra sobrecarga volverá a encender automáticamente
térmica
La manguera de descarga Usar una manguera más corta o reducir la altura
es demasiado larga o la
altura de descarga es mayor
que 28 pies
La bomba no ceba La unidad de la bomba no Agregar aceite por el orificio de admisión (consultar
está lubricada la Página 15)
La manguera de aspiración Usar una manguera de aspiración de 1/2", de 25 pies
es demasiado larga o o menos de largo (cuanto más corta sea la manguera,
demasiado pequeña mejor)
El impulsor está gastado Reemplazar el impulsor
Hay fugas en la aspiración Reemplazar la arandela de la manguera, verificar que
no haya fugas en la manguera
La manguera de aspiración Enderezar la manguera de aspiración
está torcida o enrollada
La bomba tiene fugas La junta de estanqueidad Reemplazar la bomba
en forma de U del eje
tiene fugas
El aro tórico de la cubierta Reemplazar el aro tórico de la cubierta
tiene fugas
La bomba funciona Impulsor gastado Reemplazar el impulsor
pero bombea poco Malos cepillos del motor R106: Reemplazar los cepillos
o nada de agua R107: Reemplazar la bomba
Mala junta de estanqueidad Reemplazar la bomba
en forma de U del eje
(la bomba tendrá fugas)
La manguera de aspiración Enderezar la manguera
o de descarga está torcida
o enrollada
CUADRO DE LOCALIZACIÓN DE FALLAS

Brush must enter
square hole.
Match brush curve
to armature curve
123456 7 8910
REFERENCIA DE COMPONENTES e INSTALACIÓN DE ESCOBILLAS
Igualar curva de escobillas
con la curva de armadura.
La escobilla debe entrar
en el hueco cuadrado.
El juego de servicio No. 25874A101 incluye:
3 aros tóricos (Clave No. 3)
3 impulsores (Clave No. 4)
1 juego de escobillas (Clave No. 10-R106 solamente)
No. de Descripcion de
Réf las Piezas
1 10-32x1-3/4 Tornillo con cabeza Phillips*
2 Tapa de Extremo / Placa de Desgaste
3 Anillo O
4 Impulsor – rudete
5 Inserción
6 Junta de Copa en U
7 Cuerpo de la bomba
8 Arandela
9 Motor**
10 Juego de escobilla de motor y resortes (1 Par)
* Articulos estándor de ferreteria, comprar localmente.
** Si el motor falla, reemplace toda la bomba.
MODELO R106/R107
REFERENCIA DE LOS COMPONENTES
WA782 18

19 WA782
ADHÍERA AQUÍ EL RECIBO ORIGINAL PARA VALIDACION DE GARANTÍA
GARANTÍA LIMITADA
WATER ACE le garantiza el comprador consumidor inicial (“Comprador”) de sus productos, que éstos se
encuentran libres de defectos en materiales o en mano de obra. Si dentro de los doce (12) meses a
partir de la fecha de la compra inicial del consumidor de cualquiera de esos productos, se comprueba que
tal producto es defectuoso, éste será reparado o reemplazado a opción de WATER ACE, sujeto a los
términos y a las condiciones indicadas a continuación. Se necesitará su recibo original para determinar
la admisibilidad de la garantía.
Excepciones a la garantía de doce (12) meses:
Producto Período de garantía
R106, R107 - No sumergible para todo uso 90 días
RES - Sumergible para todo uso 2 años
R33SP - Bomba sumergible de sumidero
R50SP - Bomba sumergible de sumidero
R3S - Bomba sumergible de sumidero 3 años
R7PBS - Bomba de refuerzo de presión
R5V - Bomba sumergible de sumidero 5 años
R50VLT, R75VLT - Bombas de sumidero/efluente
R5PILT - Bomba de pedestal para sumidero De por vida
R7W - Bomba cloacal sumergible
Términos y condiciones generales
El comprador deberá pagar por todos los gastos de mano de obra y de envío necesarios para reemplazar el
producto cubierto por esta garantía. Esta garantía no se aplicará en situaciones de caso fortuito, ni cor-
responderá a productos que, a sólo juicio de WATER ACE, haya sido sometidos a negligencia, abuso, acci-
dente, mala aplicación, manejo indebido, alteraciones; ni como resultado de una instalación, operación,
mantenimiento o almacenamiento inadecuados; ni tampoco debido a aplicaciones, usos o servicios que no
sean normales, incluyendo, pero sin limitarse a fallas operacionales provocadas por corrosión, herrumbre
u otros materiales extraños en el sistema, o un funcionamiento a presiones que excedan los máximos
recomendados.
Las solicitudes de servicio bajo esta garantía se deberán realizar mediante la devolución del producto
defectuoso a la tienda minorista o a WATER ACE tan pronto como sea posible, después del descubrimiento
de tal defecto. Seguidamente, WATER ACE tomará las medidas correctivas a la brevedad razonablemente
posible. No se aceptarán solicitudes de servicio bajo esta garantía, si se reciben más de treinta (30) días
después del término de esta garantía. Esta garantía establece la única obligación de WATER ACE y el
recurso exclusivo del Comprador con respecto a los productos defectuosos.
WATER ACE NO SE HARÁ RESPONSABLE DE NINGÚN DAÑO CONSECUENTE, INCIDENTAL O CONTINGENTE.
LAS GARANTÍAS QUE ANTECEDEN SON EXCLUSIVAS Y EN LUGAR DE TODA OTRA GARANTÍA EXPLÍCITA. LAS
GARANTÍAS IMPLÍCITAS, INCLUYENDO PERO SIN LIMITARSE A LAS GARANTÍAS IMPLÍCITAS DE COMERCIA-
BILIDAD E IDONEIDAD PARA UN FIN ESPECÍFICO, NO SE EXTENDERÁN MÁS ALLÁ DE LA DURACIÓN DE LAS
GARANTÍAS EXPLÍCITAS CORRESPONDIENTES PROVISTAS EN LA PRESENTE.
Ciertos estados no permiten la exclusión o limitación de daños incidentales o consecuentes o de limita-
ciones de tiempo sobre garantías implícitas, de modo que es posible que las limitaciones o exclusiones
que preceden no correspondan en su caso. Esta garantía le otorga derechos legales específicos y es
posible que usted también tenga otros derechos que pueden variar de un estado al otro.
Water Ace Pump Co. | 1101 Myers Parkway | Ashland, Ohio 44805-1969
1-800-942-3343 (U.S.A. only)
