Well STARK 650 User manual

USER MANUAL
Line Interactive UPS
STARK 650 / 850 / 1200
1. Package Contents
You should have received following items inside of package:
-UPS unit
-user manual
-1 fuse tube
2. Product overview
Front View:
LED type:
Tower type back view:

3. Installation & Initial Startup
NOTE: Before installation, please inspect the unit. Be sure that nothing inside
the package is damaged.

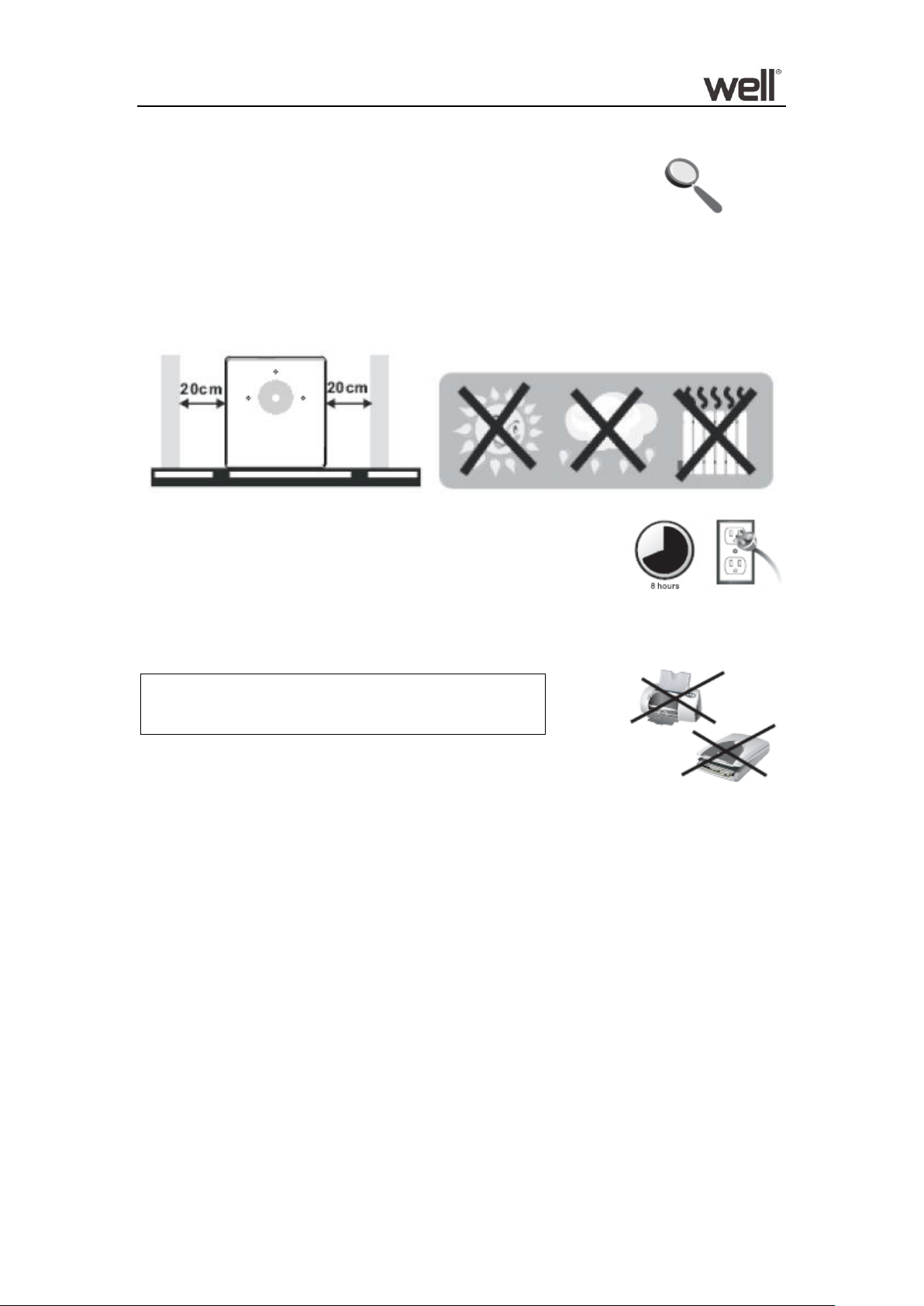

Placement & Storage Conditions
Install the UPS in a protected area that is free of excessive dust and has
adequate air flow. Please place the UPS away from other units at least 20 cm to avoid interference. DO
NOT operate the UPS where the temperature and humidity is outside the specific limits. (Please check the
specs for the limitations)
Connect to utility and charging
Plug in the AC input cord to the wall outlet. For the best results, suggest to
charge the battery at least 8hours before initial use. The unit charges its
battery while connecting to the utility.
Connect to the load
Plug in the loads to output receptacles on the rear panel of the UPS. Simply turn on the power switch of
UPS unit, and then devices connected to the UPS will be protected by UPS unit.
Turn on/off the unit
Turn on the ups unit by pressing the power switch. Turn off the LED UPS unit
by pressing again the power switch.
Cold start Function
When the UPS is off and there is no power utility, it’s still possible to cold start the ups unit to power the
loads
Alarm Function
When AC fails, and the battery supplies power, UPS will alarm once every 6 seconds and the beep stops
about 40 seconds later.
When battery is nearly used up, the UPS will alarm automatically and the beep frequency is once 2
seconds.
When battery is really used up, the UPS will alarm for a very longtime and turn off automatically.
Protection
Battery over discharge protection: when the battery discharges and the UPS is in inverter mode, the
battery will check and monitor the working status of the battery; when the battery voltage drops to the
limited lowest voltage, the inverter will turn off automatically and protect the battery; when AC comes
back, UPS will turn on automatically.
CAUTION: NEVER connect a laser printer or scanner to the
UPS unit. This may cause the damage of the unit.

Battery over charge protection: when in AC mode, UPS automatically enter the charge mode, battery
testing system will automatically detect the battery state of charge, when battery full completely, the
charge will be automatically closed system to ensure that the service life of batteries, energy
conservation.
Short circuit protection: When UPS in battery mode and there is shock or short-circuit, UPS will output
limited currency, protecting the UPS. (When in mains mode, the UPS will be protected by input fuse firstly
and then transfers to the battery mode.)
Lock phase
In AC mode, the UPS system automatically tracks AC phase and ensures that the output wave form of the
inverter is the same with AC voltage wave form, in this way, it reduces the peak pulse and surge voltage
and minimizes the interference and damage to the equipment.
Detective input frequency
When it is connected to AC, the frequency is automatically set to 50Hz or 60Hz in accordance with AC.
4. Important Safety Warning
(Save these instructions)
CAUTION! To prevent the risk of fire or electric shock, install in a temperature and humidity controlled
indoor area free of conductive contaminants. (See the specifications for the acceptable temperature and
humidity range.)
CAUTION! To reduce the risk of overheating the UPS, do not cover the UPS’cooling vents and avoid
exposing the unit to direct sunlight or installing the unit near heat emitting appliances such as space
heaters or furnaces.
CAUTION! Do not attach non-computer-related items, such as medical equipment, life-support
equipment, microwave ovens, or vacuum cleaners to UPS.
CAUTION! Do not plug the UPS input into its own output.
CAUTION! Do not allow liquids or any foreign object to enter the UPS. Do not place beverages or any
other liquid-containing vessels on or near the unit.
CAUTION! In the event of an emergency, press the OFF button and disconnect the power cord from the
AC power supply to properly disable the UPS.
CAUTION! Do not attach a power strip or surge suppressor to the UPS.
CAUTION! If the UPS is with metal chassis, for safety purpose, grounding is a must during UPS
installation in order to reduce leakage current below 3.5mA.
Attention hazardous through electric shock. Also with disconnection of this unit from the mains,
hazardous voltage still may be accessible through supply from battery. The battery supply should be
therefore disconnected in the plus and minus pole at the quick connectors of the battery when
maintenance or service work inside the UPS is necessary.
CAUTION! Servicing of batteries should be performed or supervised by personnel knowledgeable of
batteries and the required precautions. Keep unauthorized personnel away from batteries.
CAUTION! When replacing the batteries, use the same number and type of batteries.
CAUTION! Internal battery voltage is 12V dc. Sealed, Lead-acid, 6-cell battery.
CAUTION! Do not dispose of batteries in a fire. The battery may explode. Do not open or mutilate the
battery or batteries. Released electrolyte is harmful to the skin and eyes.
CAUTION! Unplug the UPS prior to cleaning and do not use liquid or spray detergent.

CAUTION! A battery can present a risk of electric shock and high short circuit current. The following
precaution should be observed before replacing batteries:
1) Remove watches, rings, or other metal objects.
2) Use tools with insulated handles.
3) Wear rubber gloves and boots.
4) Do not lay tools or metal parts on top of batteries.
5) Disconnect charging source prior to connecting or disconnecting batteries terminal.
5. Maintenance
Preventative Maintenance
Preventative Maintenance ensures the longer service life of UPS.
Please check the following things every month:
1. make sure the airway not blocked;
2. make sure that the UPS surface is not covered by dust;
3. Check whether the input, output and battery connecting lines are firm or not and the insulation is
effective or not;
4. Make sure that the UPS is not affected with damp;
5. Let the UPS work in battery mode for about 5 minutes and in this period, if there is no other alarm
from the UPS, then the UPS is normal; if there is other alarm message, please contact the local
dealer for help.
Battery maintenance
The UPS contains sealed lead-acid maintenance-free battery. The bad environment, high discharging
frequency, high temperature etc will dramatically reduce the service life of battery. The service life of
battery will also reduce even it is not used. It is suggested to discharge the battery once every 3 months
when AC is normal. When battery is near the end of its life, the battery will end in bad performance.
6. Trouble Shooting
Use the table below to solve minor problems.
Phenomenon
Probably cause
Solution
The mains is normal, but the
UPS is in battery mode.
AC input fuse is broken
The fuse is placed on the UPS
back panel. After disconnecting
the AC plug, put out the fuse
and replace it with a new one.
When AC fails, the computer
doesn't work.
Battery low voltage.
Please turn on the UPS and
charge the battery for at least
10 hours, when AC is normal
and then turn on the UPS.
When power fails, backup time
is shorten.
The UPS is overload
Remove some critical load.
Battery voltage is too low
Charge UPS at least 8 hours.
Battery defect. It might
due to high temperature
operation environment or
improper operation to
battery.
Replace the battery with the
same type.

7. Specifications
CAPACITY
650VA
850VA
1200VA
INPUT
Voltage
230V
Voltage Range
±25%
Frequency range
50/60Hz±10%
OUTPUT
Power Factor
0.6
Voltage Regulation
±10%
Transfer Time
≤10ms
Waveform
Simulated sine way
BATTERY
Type & Number
7.0AH*1
8.0AH*1
7.0AH*2
Charging Time
8 hours recover to 90% capacity
PHYSICAL
Tower
Dimension
(D*W*H)
95*320*165mm
125*320*220mm
Net Weight
5.8kg
6.8kg
10.3kg
ENVIRONMENT
Humidity
20~90% RH @ 0~40℃(non-condensing)
Noise Level
Less than 45dB
Waste electrical and electronic equipment are a special waste category,
collection, storage, transport, treatment and recycling are important because
they can avoid environmental pollution and are harmful to health. Submitting
waste electrical and electronic equipment to special collection centers makes
the waste to be recycled properly and protecting the environment. Do not
forget! Each electric appliance that arrives at the landfill, the field, pollutes the
environment!
Importer & distributor:
SC VITACOM ELECTRONICS SRL CIF: RO
214527
Tel. [phone]*
[email protected]
www.vitacom.ro

MANUAL DE UTILIZARE
UPS line-interactive
STARK 650 / 850 / 1200

MANUAL DE UTILIZARE
UPS line-interactive
STARK 650 / 850 / 1200
1. Conținutul pachetului
În interiorul pachetului ar trebui să se afle următoarele elemente:
- unitatea UPS
- manualul de utilizare
- 1 siguranta fuzibila

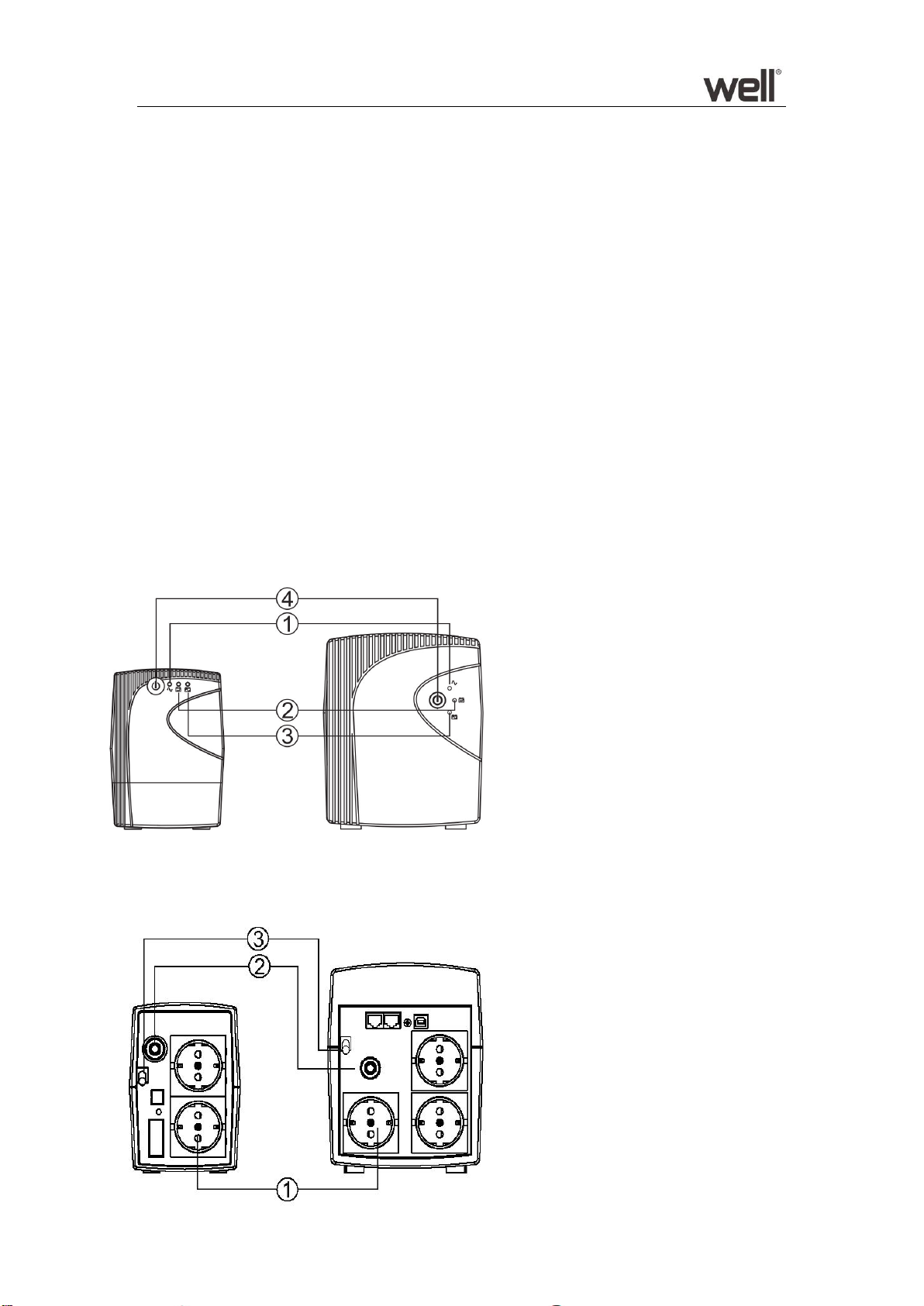

2. Prezentarea generală a produsului
Vedere din față:
Tip de LED:
Vedere din spate tip turn:
1. Indicator normal c.a. (verde)
2. Indicator încărcare baterie (auriu)
3. Indicator de rezervă (roșu)
4. Buton pornire/oprire
1. Prize de ieșire
2. Intrare c.a.
3. Siguranță c.a.

3. Instalare și prima pornire
NOTĂ: Verificați unitatea înainte de instalare. Asigurați-vă că niciun element din
interiorul pachetului nu este deteriorat.
Condiții de amplasare și depozitare
Instalați unitatea UPS într-o zonă protejată, fără praf și care este ventilată
adecvat. Așezați unitatea UPS la o distanță de cel puțin 20 de cm față de alte unități pentru a evita
interferențele. NU puneți unitatea UPS în funcțiune dacă temperatura și umiditatea depășesc limitele
recomandate (consultați specificațiile legate de limitări).
Conectare la sursa de alimentare și încărcare
Introduceți cablul de intrare c.a. în priza de perete. Pentru rezultate optime,
se recomandă încărcarea bateriei timp de cel puțin 8 ore înainte de
utilizarea inițială. Unitatea își încarcă bateria în timp ce este conectată la
sursa de alimentare.
Conectarea dispozitivelor
Conectați dispozitivele la prizele de ieșire de pe panoul din spate al unității UPS. Porniți alimentarea cu
curent apăsând întrerupătorul; dispozitivele conectate la unitatea UPS sunt acum protejate de unitatea
UPS.
Pornirea/oprirea unității
Porniți unitatea UPS apăsând întrerupătorul. Opriți unitatea UPS apăsând din nou întrerupătorul.
Funcția de pornire la rece
Atunci când unitatea UPS este oprită și nu există nicio sursă de alimentare, unitatea UPS poate fi pornită
la rece pentru a alimenta dispozitivele.
Funcția de alarmă
Atunci când c.a. se defectează, iar bateria asigură alimentarea, unitatea UPS va emite o alarmă la fiecare
6 secunde, iar avertizarea sonoră încetează după aproximativ 40 de secunde.
Atunci când bateria este aproape epuizată, unitatea UPS va emite alarme în mod automat la fiecare 2
secunde.
Atunci când bateria este epuizată, unitatea UPS va emite o alarmă prelungită și oprește în mod automat.
Protecție
Protecția împotriva descărcării excesive a bateriei: atunci când bateria se descarcă, iar unitatea UPS este
în modul invertor, bateria va verifica și va monitoriza starea de funcționare a bateriei; atunci când
tensiunea bateriei scade până la tensiunea minimă limită, invertorul se va opri automat și va proteja
ATENȚIE: Nu conectați NICIODATĂ o imprimantă laser sau
un scaner la unitatea UPS. Acestea pot deteriora unitatea.
8 ore

bateria; atunci când alimentarea c.a revine, unitatea UPS va porni în mod automat.
Protecție împotriva încărcării excesive a bateriei: în modul AC, unitatea UPS intră automat în modul de
încărcare, sistemul de testare a bateriei va detecta automat starea de încărcare a bateriei, iar atunci când
bateria este complet încărcată, sistemul se va închide în mod automat pentru a asigura durata de
funcționare a bateriilor și conservarea energiei.
Protecție împotriva scurtcircuitării: Atunci când unitatea UPS este în modul baterie și există un șoc sau un
scurtcircuit, unitatea UPS va emite un curent limitat, protejând unitatea UPS. (În modul de alimentare de
la rețea, unitatea UPS va fi protejată mai întâi de siguranța de intrare și apoi intră în modul baterie.)
Faza de blocare
În modul c.a., sistemul UPS monitorizează în mod automat faza c.a. și asigură faptul că forma undei de
ieșire a invertorului este aceeași cu forma undei tensiunii c.a., reducând astfel vârful de impuls și
supratensiunea de șoc și minimizând interferențele și gradul de deteriorare a echipamentului.
Supravegherea frecvenței de intrare
Atunci când este conectată la sursa c.a, frecvența este setată în mod automat la 50 Hz sau 60 Hz, în
funcție de sursa c.a.
4. Avertisment important privind siguranța
(păstrați aceste instrucțiuni)
ATENȚIE! Pentru a preveni riscul de incendiu sau de electrocutare, instalați unitatea doar în încăperi
închise cu o temperatură și o umiditate controlate, fără substanțe contaminante conductoare. (Consultați
specificațiile legate de gama de temperatură și de umiditate acceptabilă.)
ATENȚIE! Pentru a reduce riscul de supraîncălzire a unității UPS, nu acoperiți orificiile de ventilație ale
unității UPS și evitați expunerea unității la lumina directă a soarelui sau instalarea acesteia în apropierea
unor aparate care emit căldură, precum radiatoare sau cuptoare.
ATENȚIE! Nu conectați elemente care nu sunt asociate cu computerele, precum echipamente medicale,
echipamente de suport vital, cuptoare cu microunde sau aspiratoare la unitatea UPS.
ATENȚIE! Nu conectați cablul de intrare UPS la propria sa conexiune de ieșire.
ATENȚIE! Nu permiteți pătrunderea lichidelor sau a obiectelor străine în unitatea UPS. Nu așezați băuturi
sau alte articole ce conțin lichide pe sau lângă unitate.
ATENȚIE! În cazul unei urgențe, apăsați butonul OFF (Oprit) și deconectați cablul de alimentare de la
sursa de alimentare c.a. pentru a dezactiva unitatea UPS în mod corespunzător.
ATENȚIE! Nu conectați prelungitoare sau prize cu protecție la supratensiuni la unitatea UPS.
ATENȚIE! Dacă unitatea UPS are o carcasă din metal, din motive de siguranță, legarea la pământ este
obligatorie în timpul instalării unității UPS pentru a reduce curentul de scurgere sub 3,5 mA.
Atenție: Pericol de electrocutare. Risc la deconectarea unității de la sursa de alimentare, bateria poate
conține încă tensiune. Bateria trebuie deconectată corect la polul plus și minus al conectorilor de pe
baterie atunci când se efectuează operații de întreținere pe unitatea UPS.
ATENȚIE! Operațiile de reparație sau de service ale bateriilor trebuie efectuate sau supravegheate numai
de personal calificat, în conformitate cu măsurile de precauție necesare. Se va interzic accesul
personalului neautorizat la baterii.
ATENȚIE! Atunci când înlocuiți bateriile, folosiți același număr și tip.
ATENȚIE! Tensiunea internă a bateriei este de 12 V c.c. Baterie sigilată cu acid-plumb, cu 6 celule.
ATENȚIE! Nu aruncați bateriile în foc. Acestea pot exploda. Nu deschideți sau nu deteriorați bateria sau
