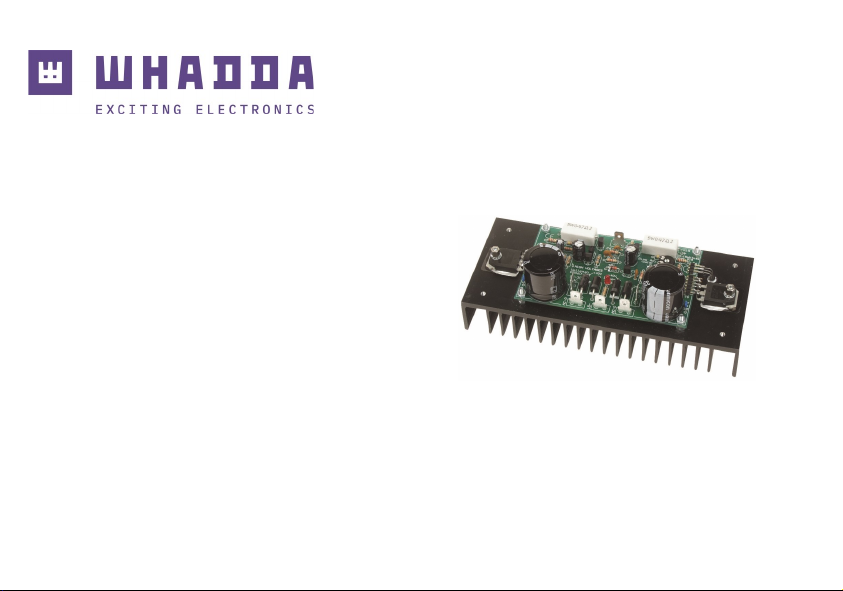

Whadda WMAH100 User manual

EN 200W POWER AMPLIFIER
NL 200W VERMOGENVERSTERKER
FR AMPLIFICATEUR DE PUISSANCE 200W
DE 200W-LEISTUNGSVERSTÄRKER
ES AMPLIFICADOR DE POTENCIA 200W
WMAH100
ASSEMBLY MANUAL
MONTAGE HANDLEIDING
MANUEL D’ASSEMBLAGE
MONTAGEANLEITUNG
MANUAL DE MONTAJE
whadda.com

2
Thank you for purchasing this module. Please read the instructions carefully to ensure correct and safe use of this device.
CONTENTS :
FEATURES & SPECIFICATIONS ....................................................................................................................................................................3
WIRING.................................................................................................................................................................................................................4
CONNECTION.....................................................................................................................................................................................................5
Contents
READ THE OPERATING INSTRUCTIONS IN THIS USER’S GUIDE CAREFULLY.
EN

3
Specications & features
SPECIFICATIONS & FEATURES
FEATURES
 Excellent value for money
 Full discrete design using Epitaxial Darlington transistors
 DC supply circuit on board with LED indication
 Ideal for active speaker system or sub woofer, guitar amp, home theatre systems, instruments amp….
 Comes complete, adjusted and tested
 Overload and short circuit protection
SPECIFICATIONS
 200W music power @ 4 ohm load
 100Wrms power @ 4 ohm load
 70Wrms power @ 8 ohm load
 Distortion: 0.02% @ 1KHz/10W
 Damping factor: >800
 Frequency response: 3Hz to 200KHz (-3dB)
 Sensitivity: 0.6Vrms
 Signal to noise ratio: 115dB
 Power supply: 2 X 25 - 30vac / 100 - 120VA
 PCB dimensions: 107x62mm (aprx.)
 recommended power transformer:
 230VAC input, 2 x 30VAC output type: 1230
 115 / 230VAC input, 2 x 25VAC output type : TR8040 (output power reduced by +/- 15%)
EN

4

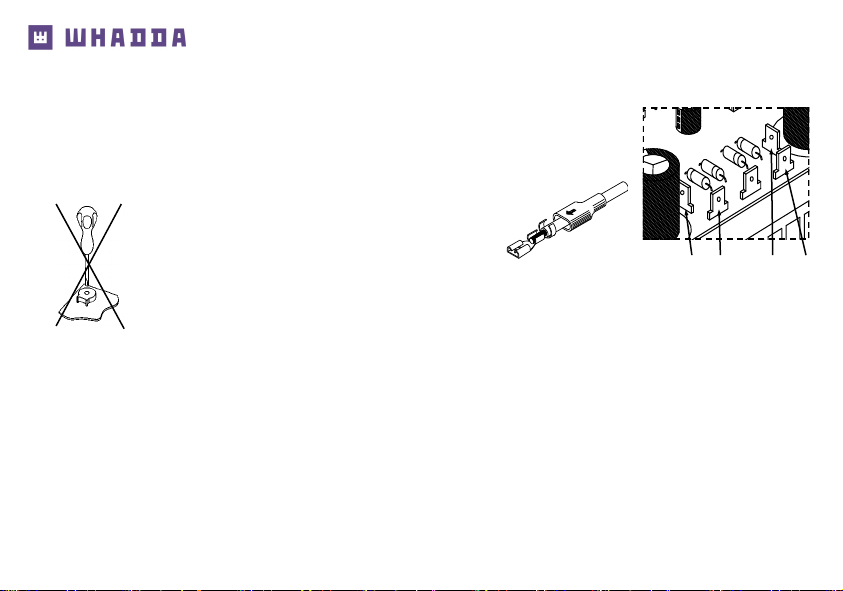

WIRING
Wiring
• Use a 2 x 25 to 30Vac / 100 - 120VA transformer.
• Connect the transformer to the AC power connections of the PCB.
• The Velleman transformer colour scheme is specified on the pcb.
 Careful : Other brands may feature a different scheme !
Y: yellow, R: red, B: blue, G: grey.
 Do not change the BIAS-adjust trimmer!
• Make sure to put a 1A T (slow-blow) fuse in series with the primary winding of the transformer (see diagram).
 ADVICE: For safe first-time testing insert a 60W light bulb in series with the AC power and the transformer. If the light
bulb lights up continuously, disconnect the transformer and check all your wiring and assembly. Reconnect the power
supply. If the lamp remains off, everything is OK, replace the light bulb with a fuse.
If the TR8040 transformer is used there is a selection of primary AC voltage :
❑ 120Vac: black / brown.
❑ 230Vac: black/orange.
IMPORTANT: Insulate the wire that is not being used.
NOTE: Two ampliers and two transformers are required for stereo. Never attempt to run two ampliers from a single trans-
former!
SOLDER
YRGB
EN

5
Connection

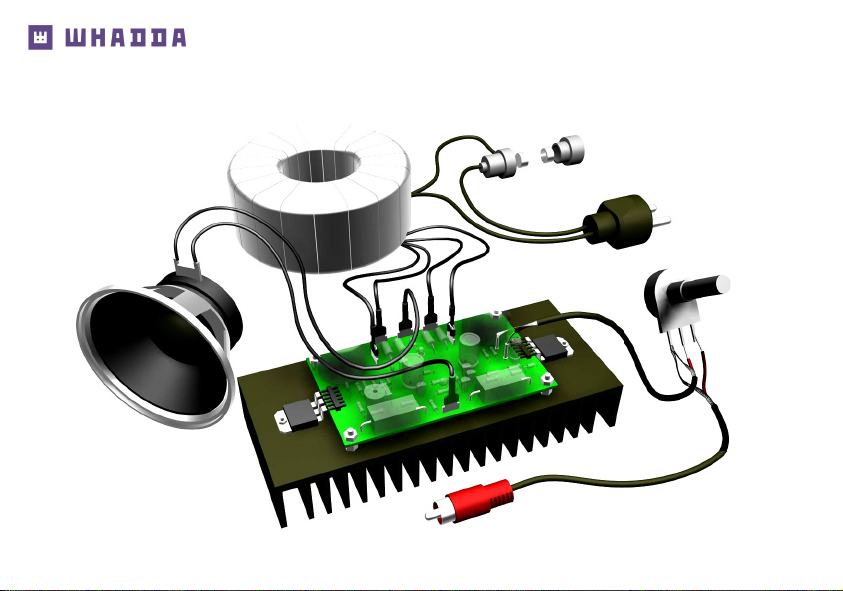

CONNECTION
2 x 25 to 30Vac transformer
1A T (slow-blow) fuse
mains
4 - 8 Ohm
Inputsignal
*
* optional
*
*
*
*
*
AC 0AC
+
-
VOLUME CONTROL 47K Log.
0
EN

6
Connection:
• The input (GND and in) can be connected directly to an audio source (pre-amp or mixing panel) or a volume control
(potentiometer) can be used (see diagram).
• Connect the speaker (4 ohm or higher) between the connections LS+ and GND.
CAUTION: VOLTAGES OF ABOUT 80V ARE PRESENT. MAKE SURE TO USE A SUITABLE ENCLOSURE AND ISOLATE ALL AC CON-
NECTIONS
Connection
EN

7
Hartelijk dank voor de aanschaf van deze module. Lees de gebruiksaanwijzing aandachtig, zodat u het apparaat op de juiste
manier gebruikt.
CONTENTS
KENMERKEN & SPECIFICATIES....................................................................................................................................................................8
BEDRADING........................................................................................................................................................................................................9
AANSLUITING.................................................................................................................................................................................................. 10
Waarschuwingen en inhoud
LEES DE GEBRUIKSAANWIJZINGEN VAN DE HANDLEIDING ZORGVULDIG DOOR.
NL

8
Eigenschappen en technische gegevens
EIGENSCHAPPEN & TECHNISCHE GEGEVENS
EIGENSCHAPPEN
 Uitstekende verhouding prijs/kwaliteit
 Ontwerp met Epitaxial Darlington transistors
 DC voedingscircuit met LED-aanduiding
 Ideaal voor actief luidsprekersysteem of subwoofer, gitaarversterker, home theatre-systeem, instrumentenversterker…
 Wordt gemonteerd, afgeregeld en getest geleverd.
 Bescherming tegen overbelasting en kortsluiting
TECHNISCHE GEGEVENS
 200W muziekvermogen bij belasting van 4 ohm
 100Wrms vermogen bij belasting van 4 ohm
 70Wrms vermogen bij belasting van 8 ohm
 Vervorming: 0.02% @ 1KHz/10W
 Dempingsfactor: >800
 Frequentiebereik: 3Hz tot 200kHz (-3dB)
 Gevoeligheid: 0.6Vrms
 Signaal/ruisverhouding:115dB
 Voeding: 2 x 25-30Vac/ 100 - 120VA
 Afmetingen PCB: 107x62mm (ong.)
 Aanbevolen transformator:
 ingang 230Vac, uitgang 2 x 30Vac, type 1230
 ingang 115/230Vac, uitgang 2 x 25Vac, type TR8040 (uitgangsvermogen verminderd met +/- 15%)
NL

9

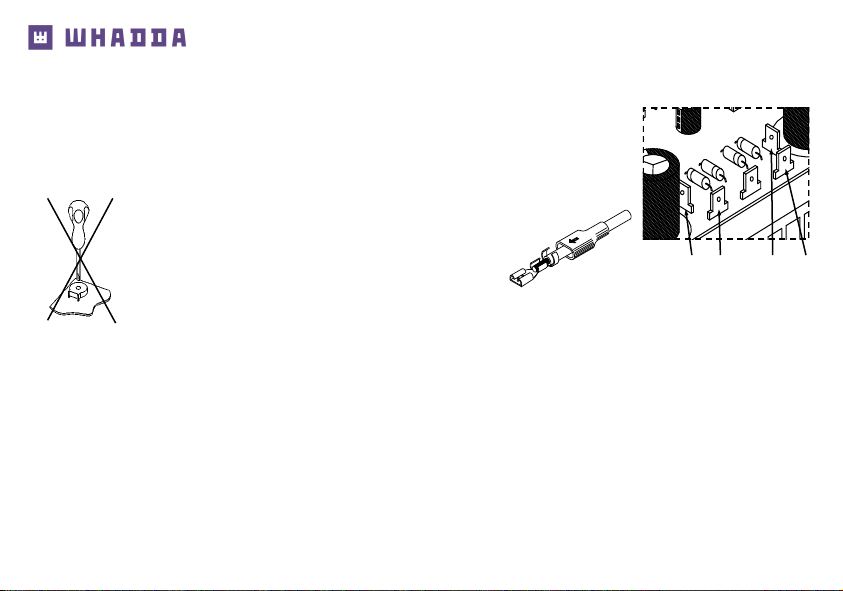

BEDRADING
Bedrading
 Gebruik een 2 x 25 tot 30Vac / 100 - 120VA transformator.
 Sluit de transformator aan op de AC-voedingsaansluitingen van de PCB.
 De Velleman kleurencode voor de transformator is aangeduid op de PCB.
 Let op: bij andere merken kan de kleurencode anders zijn!
Y: geel, R: rood, B: blauw, G: grijs.
 Regel de instelpotmeter voor de voorspanning niet!
• Plaats zeker een 1A T (trage) zekering in serie met de primaire winding van de transformator (zie diagram).
 TIP: een veiligheidstest: plaats een lamp van 60W in serie met de AC-voeding en de transformator. Wanneer u de voeding
aanlegt en de lamp licht continu op, is er een probleem. Koppel de transformator los en controleer de PCB en de bedrading.
Als u de voeding aanlegt en de lamp brandt niet, is alles OK en kunt u de lamp vervangen door een zekering.
Wordt de TR8040 transformator gebruikt, dan is er moet een primaire AC-spanning worden geselecteerd :
❑ 120Vac: zwart / bruin
❑ 230Vac: zwart/oranje.
BELANGRK: Isoleer de draad die niet wordt gebruikt.
OPMERKING: Twee versterkers en twee transformatoren zn vereist voor stereo.Probeer nooit twee versterkers te laten werken
op één enkele transformator!
SOLDER
YRGB
NL

10
aansluiting

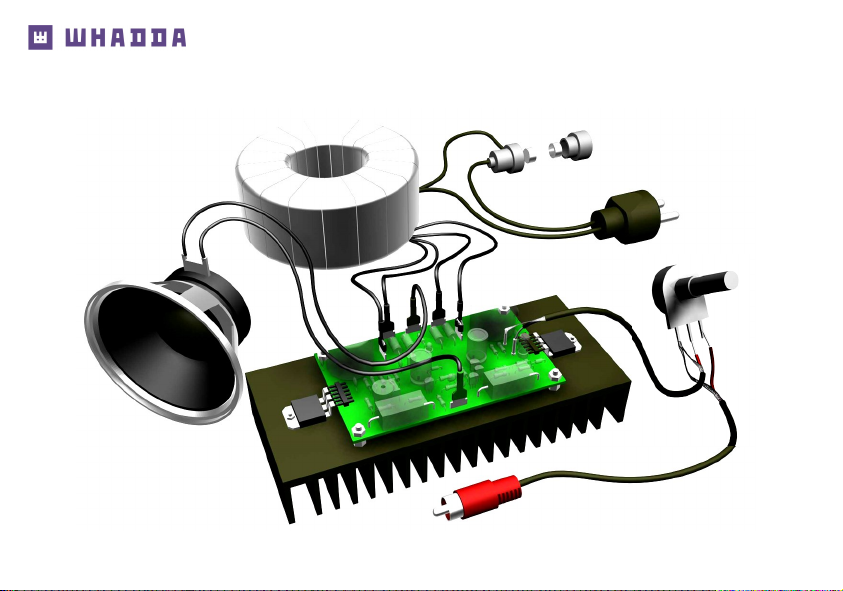

AANSLUITING
2 x 25 to 30Vac transformator
1A T (traag) zekering
netspanning
4 - 8 Ohm
Ingangsignaal
*
* optioneel
*
*
*
*
*
VOLUME CONTROLE 47K Log.
AC 0AC
+
-
0
NL

11
Uiteindelke aansluiting:
• De ingang (GND en 'in') kan direct op een audiobron (voorversterker of mengpaneel) worden aangesloten of een
volumeregeling (potentiometer) kan worden gebruikt (zie diagram).
• Sluit de luidspreker (4 ohm of meer) tussen de aansluitingen LS+ en GND.
LET OP: DIT TOESTEL BEVAT SPANNINGEN VAN ONGEVEER 80V. GEBRUIK EEN GESCHIKTE BEHUIZING EN ISOLEER ALLE AC-
AANSLUITINGEN.
aansluiting
NL

12
CONTENTS :
CARACTERISTIQUES & DONNEES TECHNIQUES ................................................................................................................................ 13
CÂBLAGE.......................................................................................................................................................................................................... 14
RACCORDEMENT .......................................................................................................................................................................................... 15
Avertissements et sommaire
Nous vous félicitons pour l’achat de ce module. Lisez attentivement le mode d’emploi de façon à utiliser l’appareil de manière
adéquate.
LIRE ATTENTIVEMENT LES INSTRUCTIONS DE SERVICE DU PRESENT MANUEL.
FR

13
CARACTERISTIQUES ET DONNEES TECHNIQUES
Caractéristiques et données techniques
DONNEES TECHNIQUES
 excellent rapport qualité/prix
 caisson amplificateur discret utilisant des transistors Darlington Epitaxial
 alimentation CC intégré avec indication LED
 idéal pour des systèmes haut-parleur ou subwoofer actifs, amplificateurs de guitare, systèmes home cinéma,
amplificateurs d'instruments, etc.
 Est livré monté, réglé et testé
 Protection contre surcharge et court circuit
SPECIFICATIONS :
 puissance musicale 200W à une charge de 4 ohms
 puissance musicale 100Wrms à une charge de 4 ohms
 puissance musicale 70Wrms à une charge de 8 ohms
 distorsion: 0.02% @ 1KHz/10W
 facteur d'amortissement: > 800
 réponse en fréquence: 3Hz à 200KHz (-3dB)
 sensibilité: 0.6Vrms
 rapport S/B: 115dB
 alimentation: 2X25-30Vca/ 100 - 120VA
 dimensions CI: 107x62mm (env.)
 Transformateur recommandé:
 entrée 230Vca, sore2 x 30Vca, type 1230
 entrée 115/230Vca, sore2 2 x 25Vca, type TR8040 (puissance de sore réduite avec +/- 15%)
FR

14
CÂBLAGE
Câblage
 Utilisez un transformateur 2 x 25 à 30Vac / 100 - 120VA.
 Connectez le transformateur aux connecteurs de puissance CA du PCB.
 Le code des couleurs du transformateur Velleman est indiqué sur le PCB.
 Attention: d'autres marques peuvent utiliser un différent
code de couleurs!
Y: jaune, R: rouge, B: bleu, G: gris.
 Ne modifiez pas l’ajustable de la tension de polarisation!
• Veillez à ce que vous montiez un fusible 1A T (lent) en série avec l'embobinage primaire du transformateur (voir
diagramme).
 CONSEIL: pour exécuter un premier test en toute sécurité, mettez une ampoule 60W en série avec l'alimentation CA et
le transformateur. Si l'ampoule s'allume continu, déconnectez le transformateur et contrôlez le PCB et son câblage.
Remettez l'alimentation ; si l'ampoule ne s'allume pas, tout est en ordre. Remplacez l'ampoule par un fusible
Si le transformateur TR8040 est utilisé, il faut sélectionner le voltage CA primaire :
❑ 120Vca: noir/brun
❑ 230Vca: noir/orange.
IMPORTANT: Isolez le fil qui n'est pas utilisé.
NOTE: Deux amplificateurs et deux transformateurs sont requis pour stéréo. N'essayez jamais d'alimenter deux amplificateurs avec
un seul transformateur!
SOLDER
YRGB
FR

15
Raccordement
RACCORDEMENT
transformateur 2 x 25 à 30Vac
fusible 1A T (lent)
Tension réseau
4 - 8 Ohm
Entrée signal
*
* options
*
*
*
*
*
RÉGLAGE DE VOLUME 47K Log.
AC 0AC
+
-
0
FR

16
Connexion nale:
• L'entrée ('GND' et 'in') peut être connecté directement à une source audio (préampli, panneau de mixage) ou un réglage
de volume (potentiomètre) peut être utilisé (voir diagramme).
• Connectez l'enceinte (4 ohm ou plus) entre connexions LS+ et GND.
ATTENTION: DES VOLTAGES D'ENVIRON 80V SONT PRESENTS. UTILISEZ UN BOITIER APPROPRIE ET ISOLEZ TOUTES LES
CONNEXIONS CA.
Raccordement
FR

17
INHALT :
SPEZIFIKATIONEN UND TECHNISCHE KENNDATEN........................................................................................................................... 18
VERKABELUNG............................................................................................................................................................................................... 19
ANSCHLÜSSE.................................................................................................................................................................................................. 20
Warnungen und inhalt
Herzlichen Dank für den Kauf dieses module. Lesen Sie Bitte aufmerksam die Bedienunggsanleitung, so dass sie das Gerät
richtig benutzen.
LESSEN SIE DIE BETRIEBSANWEISUNGEN DIESES HANDBUCHS SORGFÄLTIG DURCH.
DE

18
Spezikationen und Technische kenndaten
SPEZIFIKATIONEN & TECHNISCHE DATEN
SPEZIFIKATIONEN :
 Ausgezeichnetes Preis-/Leistungsverhältnis
 Entwurf mit epitaktischen Darlington-Transistoren
 Eingebaute DC-Spannungsversorgung mit LED-Anzeige
 Ideal für aktive Lautsprechersysteme oder Subwoofer, Gitarrenverstärker, Heimkino-Systeme,
Instrumentenverstärker….
 Wird komplett, angepasst und geprüft geliefert
 Überlastungs- und Kurzschlussschutz
TECHNISCHE DATEN :
 200W Musikleistung @ 4 Ohm Last
 100Wrms Leistung @ 4 Ohm Last
 70Wrms Leistung @ 8 Ohm Last
 Verformung: 0.02% @ 1KHz/10W
 Dämpfungsfaktor: >800
 Frequenzbereich: 3Hz bis 200KHz (-3dB)
 Empfindlichkeit: 0.6Vrms
 Signal-/Rauschabstand: 115dB
 Spannungsversorgung: 2X25-30Vac/ 100 - 120VA
 PCB-Abmessungen: 107x62mm (±)
 Empfohlener Transformator:
 230VAC Eingang, 2 x 30VAC Ausgang Typ: 1230
 115 / 230VAC Eingang, 2 x 25VAC Ausgang Typ: TR8040 (Ausgangsleistung wird um +/- 15% reduziert)
DE

19
VERKABELUNG
Test und abstimmung
• Verwenden Sie einen 2 x 25 auf 30Vac / 100 - 120VA Transformator.
• Verbinden Sie den Transformator mit den AC-Stromanschlüssen der Leiterplatte.
• Die Farbübersicht der Velleman Transformatoren steht auf der Leiterplatte.
 Vorsicht: andere Marken könnten eine andere Farbübersicht haben!
Y: gelb, R: rot, B: blau, G: grau.
 Ändern Sie den BIAS-Abstimmtrimmer
nicht !!!
• Sorgen Sie dafür, dass Sie eine 1A T (Träge) Sicherung mit der ersten Windung des Transformators (siehe
Schaltplan) in Reihe schalten.
 HINWEIS: für einen sicheren ersten Test verwenden Sie eine 60W-Birne, die mit der AC-Stromversorgung und dem
Transformator in Reihe geschaltet ist. Wenn die Birne noch immer brennt, trennen Sie den Transformator und
überprüfen Sie alle Kabel und Ihre Aufstellung. Wenn alle Tests OK sind, ersetzen Sie die Birne durch eine Sicherung.
Wenn der TR8040 Transformator verwendet wird, gibt es eine Primärspannungsauswahl
❑ 120VAC: schwarz / braun
❑ 230VAC : schwarz / orange
WICHTIG: isolieren Sie die unverwendeten Kabel
HINWEIS: Sie brauchen zwei Verstärker und zwei Transformatoren für Stereo. Versuchen Sie nie zwei Verstärker mit nur einem
Transformator zu betreiben !
SOLDER
YRGB
DE

20
Anschluss

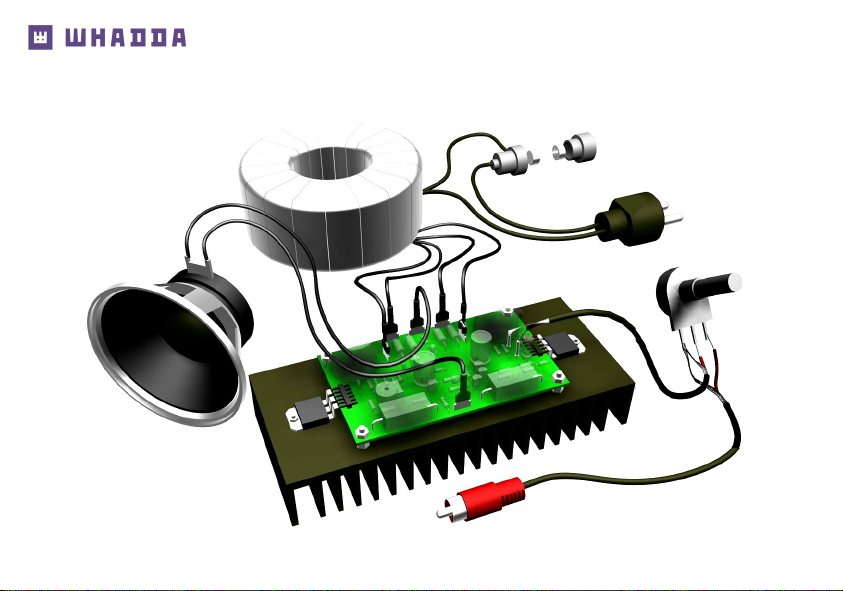

ANSCHLUSS
2 x 25 auf 30Vac Transformator
1A T (Träge) Sicherung
Hauptnetz
4 - 8 Ohm
Signaleingang
*
* Optionelle
*
*
*
*
*
LAUTSTÄRKEREGELUNG 47K Log.
AC 0AC
+
-
0
DE
