Whirlpool XHP1000XW0 User manual

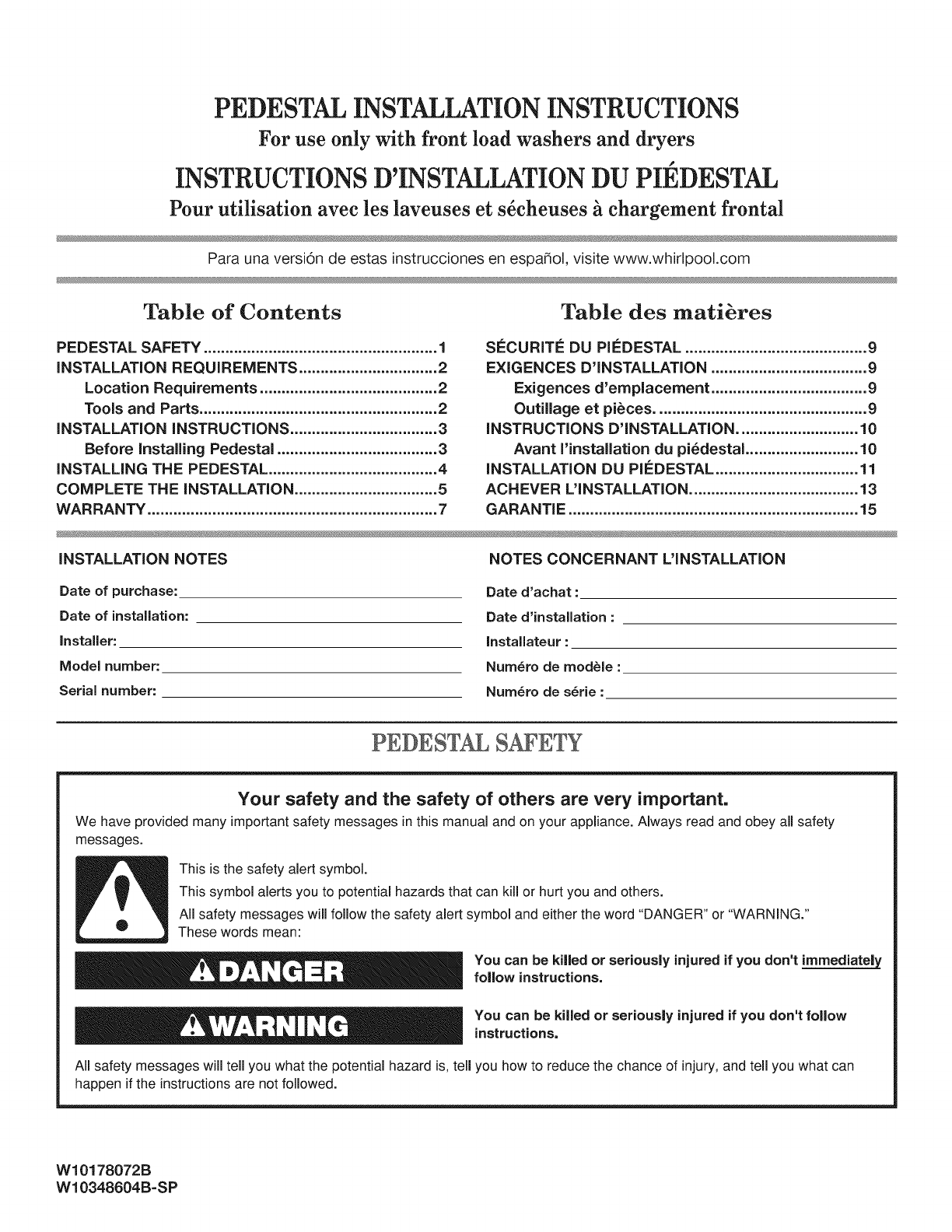

PEDESTAL INSTALLATION INSTRUCTIONS
For use only with front load washers and dryers
INSTRUCTIONS D’INSTALLATION DU PIEDESTAL
Pour utilisation avec les laveuses et sécheuses a chargement frontal
LLL LLL ASSL LCs
Para una version de estas instrucciones en espafiol, visite www.whirlpool.com
Table of Contents Table des matiéres
PEDESTAL SAFETY ........scccscscecsssessssssscsesenssnseeseseseneneaes 1 SECURITE DU PIEDESTAL ........c.csecccsssesecssscnsessseneeeees 9
INSTALLATION REQUIREMENTS........ssssssssssssssnnses 2 EXIGENCES D’INSTALLATION .........cssssssssssssessseeennneens 9
Location Requirement ...........c.cccesseessseenneeneeeneeees 2 Exigences d’emplacement.........c.ccssscsseeenessneeeeeeees 9
TOONS AN PALtS.....cccccccsssseecssssseeeeenssseseeesssssenenenes 2 Outillage et PIECES. oo. ccc ssseeeeeeeessseeeneeeeesseenees 9
INSTALLATION INSTRUCTIONG.......c:cscssssssssssesennesens 3 INSTRUCTIONS D’ INSTALLATION. ........ccccsssssesenneeees 10
Before Installing Pedestal ..0........:sccccccssssssesessneenes 3 Avant Pinstallation du piédestal........ccccsseeese 10
INSTALLING THE PEDESTAL ..........ccssssssssssssesssesennnsens 4 INSTALLATION DU PIEDESTAL.........ccccccsssssssessseseees sh
COMPLETE THE INSTALLATION........ccccsesssssssseesenesens 5 ACHEVER L’INSTALLATION........ccccssssssssesssesssssennneenes 13
WARRANTY ......sccsssccssssssseccsssssssessssssssseessssssseesssssssonsssses 7 GARANTIE
VL XLT LLM LLL
INSTALLATION NOTES NOTES CONCERNANT L’INSTALLATION
Date of purchase: Date d’achat:
Date of installation: Date d’installation :
Installer: Installateur :
Model number: Numéro de modéle :
Serial number: Numéro de série:
PEDESTAL SAFETY
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER?” or “WARNING.”
These words mean:
You can be killed or seriously injured if you don't immediately
A DANGER follow instructions.
You can be killed or seriously injured if you don't follow
y'% WARNING instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
W10178072B
W10348604B-SP

Additional items needed:
INSTALLATION REQUIREMENTS
LOCATION REQUIREMENTS
AWARNING
Towel
Parts supplied:
Explosion Hazard
Keep flammable materials and vapors, such as
gasoline, away from dryer. @
mG gs
CN AG
Place dryer at least 18 inches (460 mm) above the floor ‘oe, © CXO
for a garage installation.
Failure to do so can result in death, explosion, or fire.
Four #12 x 5/8" hex-head Two retainer clips
sheet metal screws (in parts bag)
NOTE: If the washer/dryer and pedestal assembly are located (in parts bag)
in a garage, 8" (203 mm) must be added under the pedestal so
that the washer/dryer is 18" (458 mm) above the garage floor.
TOOLS AND PARTS
Gather the required tools and parts before starting installation.
Tools needed:
—_=7N|
Ce
Utility knife 1/4" hex-head ratchet or
open-end wrench
Level 9/16" open-end wrench
Pliers or slip-joint pliers Bucket

INSTALLATION INSTRUCTIONS
BEFORE INSTALLING PEDESTAL
IMPORTANT: If your washer and dryer are already installed,
they must be uninstalled.
Uninstalling your washer
To avoid possible damage to the washer, the transport bolts on
the back of the washer must be in place before installing the
pedestal. For more information on transport bolts, see “Remove
Transport System” in washer Use and Care Guide.
ree fe
Excessive Weight Hazard
Use two or more people to move and uninstall washer.
Failure to do so can result in back or other injury.
NOTE: If the washer is to be transported, call your local
service center. To avoid suspension and structural damage,
your washer must be properly set up for relocation by a certified
technician.
1.
2.
3.
Turn off the hot and cold water faucets.
Unplug the power supply cord.
Slowly loosen the fill hoses at the faucets to relieve the water
pressure. Use a sponge or towel to absorb the released water.
. Remove the “HOT” and “COLD” fill hoses from the back of the
washer. Drain the water from the hoses into a bucket.
. Remove the drain hose from the standpipe or laundry tub
and drain any water remaining in the hose into a bucket.
. Pull the washer away from the wail so it can be tipped on its
back.
. To avoid floor damage and ease installation and handling,
unfold the empty pedestal box flat and place it next to the
washer. Lay the washer on its back (make sure that the power
supply cord is not under the washer) so that the cardboard is
under the entire lower back edge of the washer.
. An additional smail amount of water will drain out of the
washer when it is tipped back. Go to “Installing the Pedestal”.
Uninstalling your electric dryer
A WARNING
Excessive Weight Hazard
Use two or more people to move and uninstall dryer.
Failure to do so can result in back or other injury.
mp
= . Unplug the power supply cord.
. Pull the dryer away from the wall enough to loosen the vent
clamp. Loosen the clamp and gently remove the exhaust vent
from the dryer exhaust outlet.
. Pull the dryer away from the wail so that it can be tipped on
its back.
. To avoid floor damage and ease installation and handling,
unfold the empty pedestal box flat and place it next to the
dryer. Lay the dryer on its back (make sure that the power
supply cord is not under the dryer) so that the cardboard
is under the entire lower back edge of the dryer. Go to
“Installing the Pedestal”.
Uninstalling your gas dryer
A WARNING
Excessive Weight Hazard
Use two or more people to move and uninstall dryer.
Failure to do so can result in back or other injury.
1. Unplug the power supply cord.
2. Turn off the gas supply.
3. Pull the dryer away from the wall enough to loosen the vent
clamp. Loosen the clamp and genily remove the exhaust vent
from the dryer exhaust outlet.
4. Disconnect the flexible gas supply line from the dryer. Put a
piece of tape over the open ends of the gas line connection
fittings.
5. Pull the dryer away from the wail so that it can be tipped on
its back.
6. To avoid floor damage and ease installation and handling,
unfold the empty pedestal box flat and place it next to the
dryer. Lay the dryer on its back (make sure that the power
supply cord is not under the dryer) so that the cardboard is
under the entire lower back edge of the dryer. Go to “Installing
the Pedestai”.
installation of new washer/dryer
A WARNING
Excessive Weight Hazard
Use two or more people to move and install
washer/dryer.
Failure to do so can result in back or other injury.
if your washer/dryer is still in the packaging:
(
1. Unpacking Washer/Dryer
Washer: Cut plastic film along dotted cut line around the base.
Do not remove the packaging.
Dryer: Cut carton around top and down corners along dotted
cut lines. Lay ail four carton sides on floor. Discard carton top
and corner posts.

zc
2. Washer transport bolts
Locate the transport bolts on rear of washer. Transport bolts
must remain in washer while pedestal is installed. When laying
the washer on its back, hold the base down on the floor. Do
not remove the plastic film, corner posts, or top cap.
INSTALLING THE PEDESTAL
AWARNING
Excessive Weight Hazard
Use two or more people to move and install pedestal.
Failure to do so can result in back or other injury.
Follow these instructions to install the pedestal on a washer
or dryer.
7
1. Locate spacer pads
Make sure that ail four spacer pads are in place on the top
of the pedestal. Spacer pads reduce vibration between the
pedestal and the washer/dryer.
NOTE: If your washer/dryer has feet installed, remove them.
. Prepare the washer/dryer
Washer Bottom Dryer Bottom
Partially install two of the #12 x 5/8" hex-head sheet metal
screws in the lower holes. Leave a space of about 3/8" (10 mm)
between the screw head and the bottom of the washer/dryer.
Move the pedestal against the washer/dryer bottom. Slide
the pedestal’s keyhole slots over the lower two partially
installed screws.
(4. Secure the pedestal
Position the pedestal toward the front of the washer/dryer and
install the two remaining hex-head sheet metal screws. Do not
tighten completely.

(5. Align sides of pedestal
LC C
Align the sides of the pedestal so that they are even with the
sides of the washer/dryer. Reach inside the pedestal opening
and securely tighten all four pedestal screws.
(6. Prepare pedestal feet
The pedestal arrives with the feet tight against the bottom
of the unit. Using a 1/4" hex-head ratchet or open-end
wrench, lower the feet approximately 1" (25 mm) away
from the bottom of the pedestal.
4
7. Stand the washer/dryer upright
Tip the washer/dryer back to its upright position. Remove
and discard any remaining packaging material.
COMPLETE THE INSTALLATION
(¢ . .
8. Move close to final location
Follow the installation instructions that came with your model
to finish installing or reinstalling your washer/dryer (i.e., hoses,
vents, etc.).
NOTE: Be sure to remove the transport bolts from the back
of the washer.
-
9. Check levelness
of washer/dryer
Place level here
/
\f
Place a level on top edges of washer/dryer, checking each
side and front. Rock washer/dryer back and forth to make
sure all four feet make solid contact with floor.
Not Level LEVEL Not Level
lf not level, adjust pedestal feet up or down, repeating as
necessary.

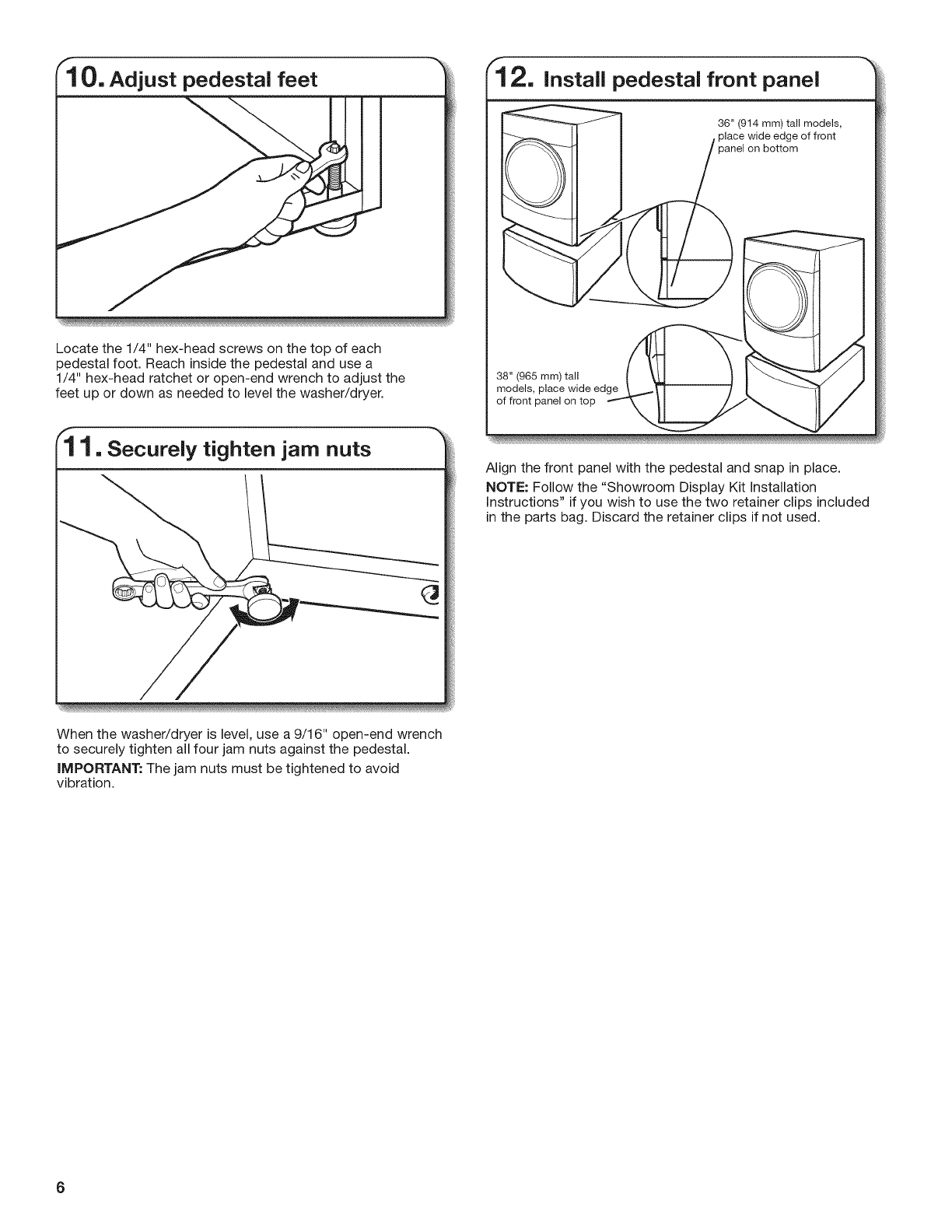

(4 0. Adjust pedestal feet (4 2. Install pedestal front panel
36" (914 mm) tall models,
place wide edge of front
panel on bottom
Locate the 1/4" hex-head screws on the top of each
pedestal foot. Reach inside the pedestal and use a
1/4" hex-head ratchet or open-end wrench to adjust the 38" (865 mm) tall
feet up or down as needed to level the washer/dryer. models, place wide edge
of front panel on top
(41. Securely tighten jam nuts
Align the front panel with the pedestal and snap in place.
NOTE: Follow the “Showroom Display Kit Installation
Instructions” if you wish to use the two retainer clips included
in the parts bag. Discard the retainer clips if not used.
When the washer/dryer is level, use a 9/16" open-end wrench
to securely tighten all four jam nuts against the pedestal.
IMPORTANT: The jam nuts must be tightened to avoid
vibration.

Before you call for Service
This pedestal must be installed only with the appropriate Whirlpool® or Maytag® front-load washer or dryer. This pedestal must be
operated according to the instructions provided with your Whirlpool or Maytag front-load washer or dryer’s Owner’s manual or Use
and Care Guide. Before you call for service, please locate your model and serial number for both the pedestal and the corresponding
Whirlpool or Maytag front-load washer or dryer.
For any pedestal purchased for use with a Whirlpool or Maytag front-load washer or dryer, the Whirlpool Corporation Pedestal
Warranty applies.
WHIRLPOOL CORPORATION PEDESTAL WARRANTY
ONE-YEAR LIMITED WARRANTY
For one year from the date of purchase, when this appliance is operated and maintained according to instructions attached to or
furnished with the product and is used with the appropriate Whirlpool Corporation front-load washer or dryer, Whirlpool or Whirlpool
Canada (hereafter “Whirlpool”) will pay for factory specified replacement parts and repair labor to correct defects in materials or
workmanship. Service must be provided by a Whirlpool designated service company.
ITEMS WHIRLPOOL WILL NOT PAY FOR
1. Service calls to correct the installation of your appliance, to instruct you how to use your appliance, to replace or repair house fuses
or to correct house wiring or plumbing.
2. Repairs when your appliance is used for other than normal, single-family household use.
. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in
accordance with electrical or plumbing codes, or use of products not approved by Whirlpool.
. Replacement parts or repair labor costs for units operated outside the United States or Canada.
. Pickup and delivery. This appliance is designed to be repaired in the home.
. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.
. Expenses for travel and transportation for product service in remote locations.
. The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not installed in accordance with
published installation instructions.
@
aon
oo
oO
fb
DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES
DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES
CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS
PROVIDED HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FORA
PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. WHIRLPOOL SHALL
NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE
EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF
IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS, SOQ THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO
YOU. THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY
FROM STATE TO STATE OR PROVINCE TO PROVINCE.
Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized Whirlpool dealer to determine if
another warranty applies. If you need service, in the U.S.A., call 1-800-422-1230. In Canada, call 1-800-807-6777. 4/06
Keep this book and your sales slip together for future Dealer name
reference. You must provide proof of purchase or
. : . . Address
installation date for in-warranty service.
Phone number
Write down the following information about your major appliance
to better help you obtain assistance or service if you ever need
it. You will need to know your complete model number and serial Serial number
number. You can find this information on the model and serial
number label located on the product.
Model number
Purchase date

LAUNDRY PRODUCT WARRANTY
If this laundry product was purchased at Sears, the Kenmore ® Laundry Product Warranty” applies (see following).
If this laundry product was purchased elsewhere, the “Whirlpool Corporation Laundry Product Warranty” applies (see following). Please
have your sales receipt available when you call Whirlpool Corporation for service under the “Whirlpool Corporation Laundry Product
Warranty.”
KENMORE LAUNDRY PRODUCT WARRANTY
ONE YEAR LIMITED WARRANTY
When installed, operated and maintained according to all
instructions supplied with the product, if this laundry product fails
due to a defect in material or workmanship within one year from
the date of purchase, call 1-800-4-MY-HOME to arrange for free
repair. If this laundry product is used for other than private family
purposes, this warranty applies for only 90 days from the date of
purchase.
THIS WARRANTY COVERS ONLY DEFECTS IN MATERIAL
AND WORKMANSHIP. SEARS WILL NOT PAY FOR:
1. Expendable items that can wear out from normal use,
including but not limited to filters, belts, light bulbs, and bags.
2. Aservice technician to instruct the user in correct product
installation, operation or maintenance.
3. Aservice technician to clean or maintain this product.
4. Damage to or failure of this product if it is not installed,
operated or maintained according to all instructions supplied
with the product.
§. Damage to or failure of this product resulting from accident,
abuse, misuse or use for other than its intended purpose.
6. Damage to or failure of this product caused by the use of
detergents, cleaners, chemicals or utensils other than those
recommended in all instructions supplied with the product.
7. Damage to or failure of parts or systems resulting from
unauthorized modifications made to this product.
DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF
REMEDIES
Customer's sole and exclusive remedy under this limited warranty
shall be product repair as provided herein. Implied warranties,
including warranties of merchantability or fitness for a particular
purpose, are limited to one year or the shortest period allowed by
law. Sears shall not be liable for incidental or consequential
damages. Some states and provinces do not allow the exclusion
or limitation of incidental or consequential damages, or limitations
on the duration of implied warranties of merchantability or fitness,
so these exclusions or limitations may not apply to you.
This warranty applies only while this laundry product is used in the
United States and Canada.
This warranty gives you specific legal rights, and you may also
have other rights which vary from state to state.
Sears, Roebuck and Co.
Hoffman Estates, IL 60179
Sears Canada Inc.
Toronto, Ontario, Canada M5B 2B8
PRODUCT RECORD
in the space below, record your complete model number, serial
number, and purchase date. You can find this information on the
model and serial number label located on the product.
Have this information available to help you obtain assistance or
service more quickly whenever you contact Sears concerning
your laundry product.
Model number __
Serial number
Purchase date
Save these instructions and your sales receipt for future
reference.

SECURITE DU PIEDESTAL
Voici le symbole d’alerte de sécurité.
et a d'autres.
A DANGER
A AVERTISSEMENT
ce qui peut se produire en cas de non-respect des instructions.
Votre sécurité et celle des autres est tres importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décés et de blessures graves a vous
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
Risque possible de décés ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décés ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
EXIGENCES D’INSTALLATION
EXIGENCES D’EMPLACEMENT
A AVERTISSEMENT
Risque d'explosion
Garder les matiéres et les vapeurs inflammables, telle
que Pessence, loin de la sécheuse.
Placer la sécheuse au moins 460 mm (18 po) au-dessus
du plancher pour une installation dans un garage.
Le non-respect de ces instructions peut causer
un décés, une explosion ou un incendie.
REMARQUE : Si l’ensemble de laveuse/sécheuse et du
piédestal se trouve dans un garage, il faut ajouter 8" (203 mm)
en dessous du piédestal pour que l'ensemble de laveuse/
sécheuse soit a 18" (458 mm) au-dessus du plancher du
garage.
OUTILLAGE ET PIECES
Rassembler les ouftlis et pieces nécessaires avant de
commencer l’installation.
Outillage nécessaire :
(mm ZN —e
Couteau utilitaire Clé a cliquet a téte
hexagonale de 1/4"
ou clé plate
Niveau Clé plate 9/16"
Pince ou pince articulée Seau
Autres articles nécessaires :
Serviette Eponge
Piéces fournies:
Quatre vis de télerie Deux attaches de retenue
n° 12x 5/8" a téte (sachet de piéces)
hexagonale (sachet de
piéces)

INSTRUCTIONS D’'INSTALLATION
AVANT L’INSTALLATION DU PIEDESTAL
IMPORTANT : Si l'ensemble de laveuse et sécheuse est déja
installé, on doit le désinstaller.
Désinstallation de la sécheuse électrique
Désinstallation de la laveuse
Afin d’éviter d’endommager la laveuse, les boulons de transport
a l’arriére de l’appareil doivent étre en place avant l’installation
du piédestal. Pour plus d’informations concernant les boulons de
transport, voir “Elimination des accessoires de transport” dans le
Guide d’utilisation et d’entretien de la laveuse.
A AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
désinstaller la laveuse.
Le non-respect de cette instruction peut causer une
blessure au dos ou d'autre blessure.
REMARQUE : Si la laveuse doit étre transportée, appeler le
centre de service local. Afin d’éviter tout endommagement de
la suspension et de la structure, votre laveuse doit d’abord étre
correctement installée pour 6tre ensuite réinstallée par un
technicien certifié.
1. Fermer les robinets d’arrivée d’eau chaude et d’eau froide.
2. Débrancher le cordon d’alimentation électrique.
3. Desserrer doucement les tuyaux d’alimentation sur les
robinets pour libérer la pression de l’eau. Utiliser une 6éponge
ou une serviette pour absorber l’eau libérée.
4. Déconnecter les tuyaux d’arrivée d’eau chaude et d’eau
froide portant les mentions “HOT” (chaud) et “COLD” (froid)
de l’arriére de la laveuse. Laisser l’eau dans les tuyaux
s’écouler dans un seau.
5. Enlever le tuyau de vidange du tuyau de rejet a l’égout ou de
l’évier de buanderie et vidanger l’eau qui reste dans un seau.
6. Ecarter la laveuse du mur pour pouvoir la faire basculer et la
faire reposer sur la face arriére.
7. Pour éviter d’endommager le plancher et pour faciliter
installation et la manipulation, aplatir la botte vide du
piédestal et la placer a proximité de la laveuse. Coucher
la laveuse sur sa partie arriére (s’assurer que le cordon
d’alimentation ne se trouve pas sous la laveuse) de maniére
a ce que le carton se trouve sous la totalité de |’aréte
inférieure arriére de la laveuse.
8. Une petite quantité d’eau supplémentaire peut s’écouler de
la laveuse lorsqu’elle est en appui sur la face arriére. Consulter
la section “Installation du piédestal”.
10
A AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
désinstaller la sécheuse.
Le non-respect de cette instruction peut causer une
blessure au dos ou d'autre blessure.
. Débrancher le cordon d’alimentation électrique.
. Ecarter la sécheuse du mur suffisamment pour pouvoir
desserrer la bride du conduit d’évacuation. Desserrer la bride
et retirer doucement le conduit d’évacuation de la bouche
de décharge de la sécheuse.
. Ecarter la sécheuse du mur pour pouvoir la faire basculer
et la faire reposer sur la face arriére.
. Pour éviter d’endommager le plancher et pour faciliter
installation et la manipulation, aplatir la botte vide du
piédestal et la placer a proximité de la laveuse. Coucher
la sécheuse sur sa partie arriére (s’assurer que le cordon
d’alimentation ne se trouve pas sous la laveuse) de maniére
a ce que le carton se trouve sous la totalité de |’aréte
inférieure arriére de la sécheuse. Consulter la section
“Installation du piédestal”.
Désinstallation de la sécheuse a gaz
A AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
désinstaller la sécheuse.
Le non-respect de cette instruction peut causer une
blessure au dos ou d'autre blessure.
. Débrancher le cordon d’alimentation électrique.
. Fermer l’arrivée de gaz.
. Ecarter la sécheuse du mur suffisamment pour pouvoir
desserrer la bride du conduit d’évacuation. Desserrer la bride
et retirer doucement le conduit d’évacuation de la bouche de
décharge de la sécheuse.
. Déconnecter le conduit flexible de la canalisation de gaz de
la sécheuse. Obturer avec du ruban adhésif Pouverture de
chaque raccord de la canalisation de gaz.
. Ecarter la sécheuse du mur pour pouvoir la faire basculer et
la faire reposer sur la face arriére.
. Pour éviter d’endommager le plancher et pour faciliter
installation et la manipulation, aplatir la botte vide du
piédestal et la placer a proximité de la sécheuse. Coucher
la sécheuse sur sa partie arriére (s’assurer que le cordon
d’alimentation ne se trouve pas sous la sécheuse) de
maniére a ce que le carton se trouve sous la totalité de
Paréte inférieure arriére de la sécheuse. Consulter la section
“Installation du piédestal”.

installation de la nouvelle laveuse/sécheuse
Sea
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer la laveuse/sécheuse.
Le non-respect de cette instruction peut causer une
blessure au dos ou d’auire blessure.
La laveuse/sécheuse est encore dans son emballage :
(. . .
1. Déballer la laveuse/sécheuse
sécheuse
Laveuse : Découper la pellicule de plastique le long de la ligne
de pointillés autour de la base. Ne pas enlever l’emballage.
Sécheuse : Découper le carton le long du dessus jusqu’aux
coins inférieurs le long de la ligne de pointillés. Disposer les
4 cétés du carton sur le sol. Jeter le dessus du carton et les
coins de protection.
{4
2. Boulons de transport de
la laveuse
Repérer les boulons de transport a l’arriére de la laveuse. Les
boulons de transport doivent rester dans la laveuse pendant
installation du piedéstal. Lorsqu’on couche la laveuse sur
le dos, maintenir l’embout inférieur sur le sol. Ne pas enlever
la pellicule de plastique, les coins protecteurs, ni l’embout
supérieur.
INSTALLATION DU PIEDESTAL
ON ag) ae
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer le piédestal.
Le non-respect de cette instruction peut causer une
blessure au dos ou d'autre blessure.
Pour l’installation du piédestal sur une laveuse ou une sécheuse,
suivre les instructions qui suivent.
4
1. Identifier les cales d’espacement |
Veiller a placer les quatre cales d’espacement au sommet du
piédestal. Les cales d’espacement réduisent les vibrations entre
le piédestal et la laveuse/sécheuse.
REMARQUE : Si des pieds sont installés sur la laveuse/
sécheuse, les enlever.
(¢ .
2. Préparer l’ensemble de
laveuse/sécheuse
Base de la laveuse Base de la sécheuse
Insérer partiellement les deux vis de télerie a téte hexagonale
n° 12 x 5/8" dans les trous inférieurs et laisser un espace
d’environ 3/8" (10 mm) entre la téte de vis et le fond de
la laveuse/sécheuse.
14

4
—
-
3.
Rapprocher
le
piédestal
(5.
Aligner
les
bords
du
piédestal
Placer le piédestal en contact avec la base de la laveuse/ Aligner les bords du piédestal pour qu’ils soient en
sécheuse. Engager les ouvertures en trou de serrure du affleurement avec les bords de la laveuse/sécheuse. Bien
piédestal sur les deux vis inférieures partiellament enfoncées. serrer les quatre vis du piédestal (introduire le bras dans
Pouverture de passage du tiroir).
(4. Fixer le piédestal
(6. Préparer les pieds du piédestal
Positionner le piédestal vers l’avant de la | . - — :
et installer les deux autres vis de t6lerie a téte hexagonale. Le piédesial est fourni avec les pieds serrés contre la base
Ne pas visser complétement. de l'unité. A aide d’une clé a téte hexagonale de 1/4", ou
d’une clé a molette, abaisser le pied d’environ 1" (25 mm) de
la base du piédestal.
12

(m .
7. Relever verticalement
la laveuse/sécheuse
Redresser la laveuse/sécheuse. Retirer et jeter tous les
matériaux d’emballage restants.
ACHEVER LINSTALLATION
{.
8. Placer pres de ’emplacement
final
Exécuter les instructions d’ installation fournies avec |’appareil
pour terminer installation ou la réinstallation de la laveuse ou
de la sécheuse (tuyaux d’eau, évents, etc.).
REMARQUE : Veiller a retirer les boulons de transport de
l’arriére de la laveuse.
(os
9. Vérifier aplomb de
la laveuse/sécheuse
Placer un niveau ici
Placer un niveau aux bords supérieurs de la laveuse/sécheuse,
en vérifiant chaque cété et le l’avant. Faire basculer l’appareil
d’arriére en avant pour s’assurer que les quatre pieds sont
fermement en contact avec le sol.
Non d’aplomb D’APLOMB Non d’aplomb
Si non d’aplomb, ajuster les pieds du piédestal vers le haut ou
le bas en répétant au besoin.
13

(10. Ajuster les pieds du piédestal
Localiser les vis a téte hexagonale de 1/4" au-dessus de
chaque pied du piédestal. Pour mettre la laveuse/sécheuse
d’aplomb, passer le bras a l’intérieur du piédestal et utiliser
un cliquet a t@te hexagonale ou une clé plate de 1/4" pour
abaisser ou rehausser les pieds selon le besoin.
(4 . .
11. Bien serrer les contre-écrous
Une fois la laveuse ou la sécheuse d’aplomb et les quatre
pieds sont bien en contact avec le plancher, utiliser une clé
plate de 9/16" pour fixer solidement les quatre contre-écrous
contre le piédestal.
IMPORTANT : Les contre-écrous doivent 6tre serrés pour
éviter les vibrations.
14
(4 2. Installer le panneau avant du
piedestal
Pour modéles de
36" (914 mm), le bord large
du panneau avant doit étre
placé en bas.
Pour modéles de
38" (965 mm), le bord
large du panneau avant
doit étre placé en haut.
Aligner le panneau avant avec le piédestal et emboiter
ensemble.
REMARQUE : Suivre les “Instructions d’installation de
la trousse d’étalage en magasin” si vous désirez utiliser
les deux attaches de retenue incluses dans le sachet de
piéces. Jeter les attaches de retenue si elles ne sont pas
utilisées.

Avant de faire un appel de service
Ce piédestal doit 6tre installé seulement avec la laveuse ou sécheuse a chargement frontal appropriée de marque Whirlpool® ou Maytag®.
Ce piédestal doit 6tre utilisé conformément aux instructions du Manuel du propriétaire ou du Guide d’utilisation et d’entretien de votre
laveuse ou sécheuse a chargement frontal de marque Whirlpool ou Maytag. Avant de faire un appel de service, veuillez repérer les
numéros de modéle et de série pour le piédestal et la laveuse ou sécheuse correspondante a chargement frontal de marque Whirlpool ou
Maytag.
Pour tout piédestal acheté pour utilisation avec une laveuse ou sécheuse a chargement frontal de marque Whirlpool ou Maytag, c’est la
garantie du piédestal Whirlpool Corporation qui s’applique.
GARANTIE DU PIEDESTAL WHIRLPOOL CORPORATION
GARANTIE LIMITEE DE UN AN
Pendant un an a compter de la date d’achat, lorsque cet appareil ménager est utilisé et entretenu conformément aux instructions
jointes a ou fournies avec le produit et utilisé avec la laveuse ou sécheuse a chargement frontal Whirlpool Corporation appropriée,
Whirlpool ou Whirlpool Canada (ci-aprés désignées “Whirlpool”) paiera pour les piéces de rechange spécifiées par l’usine et la main-
d’ceuvre pour corriger les vices de matériaux ou de fabrication. Le service doit étre fourni par une compagnie de service désignée
par Whirlpool.
WHIRLPOOL NE PRENDRA PAS EN CHARGE
1. Les visites de service pour rectifier installation de l'appareil, montrer a l'utilisateur comment utiliser l'appareil, remplacer ou
réparer des fusibles ou rectifier le cablage ou la plomberie du domicile.
2. Les réparations lorsque l’appareil est utilisé a des fins autres que l’usage unifamilial normal.
. Les dommages imputables 4 : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation
fautive ou installation non conforme aux codes d’électricité ou de plomberie, ou l'utilisation de produits non approuvés par
Whirlpool.
. Le cotit des piéces de rechange et de la main-d’ceuvre pour les appareils utilisés hors des Etats-Unis ou du Canada.
. Le ramassage et la livraison. Cet appareil est concu pour 6tre réparé a domicile.
. Les réparations aux piéces ou systémes résultant d’une modification non autorisée faite a lappareil.
. Les frais de voyage et de transport pour le service d’un produit dans les régions éloignées.
. La dépose et la réinstallation de votre appareil si celui-ci est installé dans un endroit inaccessible ou n’est pas installé
conformément aux instructions d’installation fournies.
@
aon
Oo oO
fb
CLAUSE D’EXONERATION DE RESPONSABILITE AU TITRE DES GARANTIES IMPLICITES;
LIMITATION DES RECOURS
CLAUSE D’EXONERATION DE RESPONSABILITE AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS
LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRESENTE GARANTIE LIMITEE CONSISTE EN LA
REPARATION PREVUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITE
MARCHANDE ET D’APTITUDE A UN USAGE PARTICULIER, SONT LIMITEES A UN AN OU ALA PLUS COURTE PERIODE
AUTORISEE PAR LA LOI. WHIRLPOOL N’ASSUME AUCUNE RESPONSABILITE POUR LES DOMMAGES FORTUITS OU
INDIRECTS. CERTAINES JURIDICTIONS NE PERMETTENT PAS L’EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU
INDIRECTS, OU LES LIMITATIONS DE LA DUREE DES GARANTIES IMPLICITES DE QUALITE MARCHANDE OU D’APTITUDE A UN
USAGE PARTICULIER, DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S’APPLIQUER DANS VOTRE CAS.
CETTE GARANTIE VOUS CONFERE DES DROITS JURIDIQUES SPECIFIQUES ET VOUS POUVEZ EGALEMENT JOUIR D’AUTRES
DROITS QUI PEUVENT VARIER D’UNE JURIDICTION A UNE AUTRE.
A Pextérieur du Canada et des 50 Etats des Etats-Unis, cette garantie ne s’applique pas. Contacter votre marchand Whirlpool
autorisé pour déterminer si une autre garantie s’applique. Pour le service aux Etats-Unis, composer le 1-800-422-1230.
Au Canada, composer le 1-800-807-6777. 4/06
Conservez ce manuel et votre recu de vente pour référence
ultérieure. Pour l’entretien sous garantie, vous devez
présenter un document prouvant la date d’achat ou
d’installation.
Inscrivez les renseignements suivants au sujet de votre gros
appareil ménager pour mieux vous aider a obtenir assistance ou
réparation en cas de besoin. Vous devrez connaftre le numéro
de modéle et le numéro de série au complet. Vous trouverez ces
renseignements sur la plaque signalétique située sur le produit.
Nom du marchand
Adresse
Numéro de téléphone
Numéro de modéle
Numéro de série
Date d’achat
15

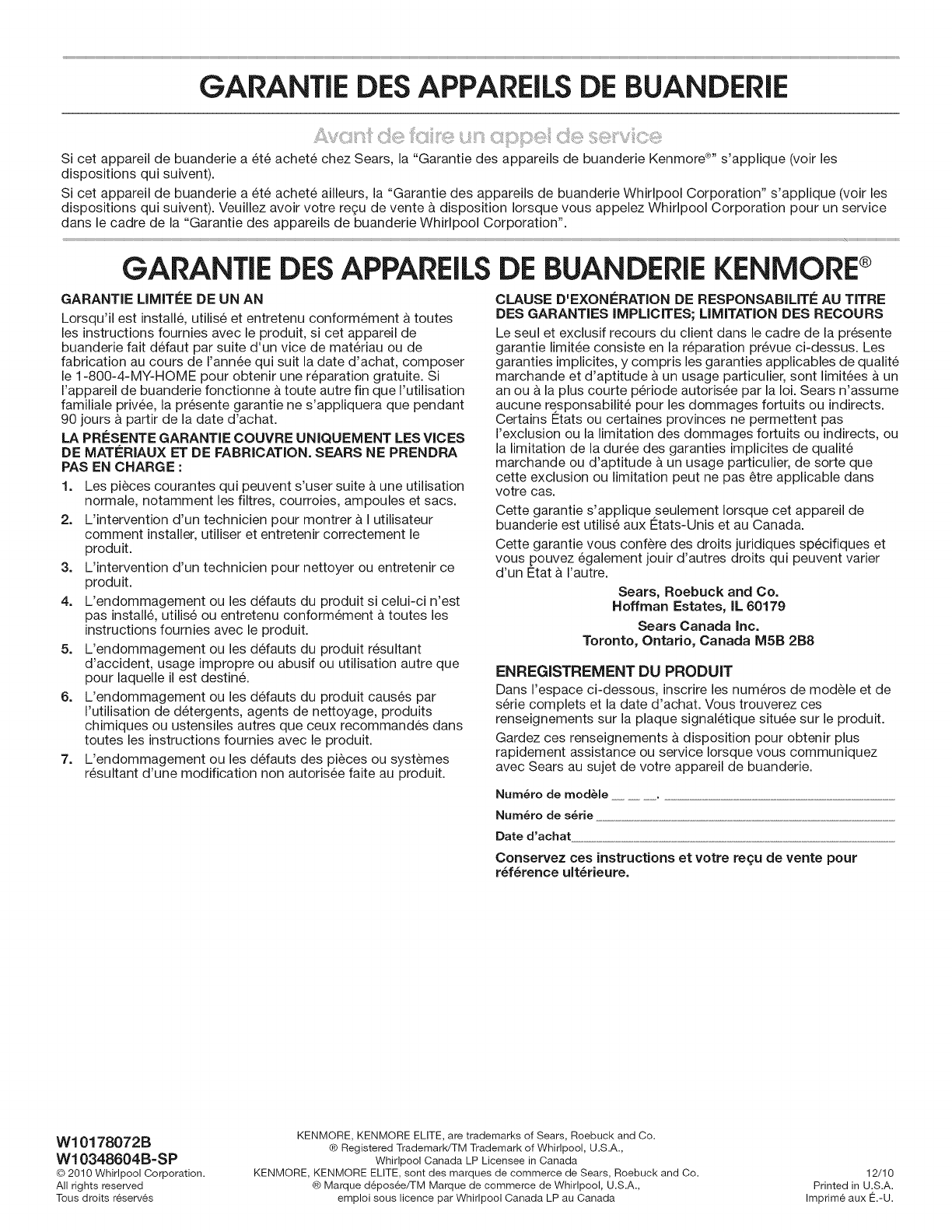

GARANTIE DES APPAREILS DE BUANDERIE
Si cet appareil de buanderie a été acheté chez Sears, la “Garantie des appareils de buanderie Kenmore®” s’applique (voir les
dispositions qui suivent).
Si cet appareil de buanderie a été acheté ailleurs, la “Garantie des appareils de buanderie Whirlpool Corporation” s’applique (voir les
dispositions qui suivent). Veuillez avoir votre regu de vente a disposition lorsque vous appelez Whirlpool Corporation pour un service
dans le cadre de la “Garantie des appareils de buanderie Whirlpool Corporation”.
GARANTIE DES APPAREILS DE BUANDERIE KENMORE®
GARANTIE LIMITEE DE UN AN
Lorsqu’il est installé, utilisé et entretenu conformément a toutes
les instructions fournies avec le produit, si cet appareil de
buanderie fait défaut par suite d'un vice de matériau ou de
fabrication au cours de l’année qui suit la date d’achat, composer
le 1-800-4-MY-HOME pour obtenir une réparation gratuite. Si
l'appareil de buanderie fonctionne a toute autre fin que l’utilisation
familiale privée, la présente garantie ne s’appliquera que pendant
90 jours a partir de la date d’achat.
LA PRESENTE GARANTIE COUVRE UNIQUEMENT LES VICES
DE MATERIAUX ET DE FABRICATION. SEARS NE PRENDRA
PAS EN CHARGE:
1. Les piéces courantes qui peuvent s’user suite a une utilisation
normale, notamment les filtres, courroies, ampoules et sacs.
2. L’intervention d’un technicien pour montrer a | utilisateur
comment installer, utiliser et entretenir correctement le
produit.
3. L’intervention d’un technicien pour nettoyer ou entretenir ce
produit.
4. L’endommagement ou les défauts du produit si celui-ci n’est
pas installé, utilisé ou entretenu conformément a toutes les
instructions fournies avec le produit.
5. L’endommagement ou les défauts du produit résultant
d’accident, usage impropre ou abusif ou utilisation autre que
pour laquelle il est destiné.
6. L’endommagement ou les défauts du produit causés par
l’utilisation de détergents, agents de nettoyage, produits
chimiques ou ustensiles autres que ceux recommandés dans
toutes les instructions fournies avec le produit.
7. L’endommagement ou les défauts des piéces ou systémes
résultant d’une modification non autorisée faite au produit.
W10178072B
W10348604B-SP
© 2010 Whirlpool Corporation.
All rights reserved
Tous droits réservés
CLAUSE D'EXONERATION DE RESPONSABILITE AU TITRE
DES GARANTIES IMPLICITES; LIMITATION DES RECOURS
Le seul et exclusif recours du client dans le cadre de la présente
garantie limitée consiste en la réparation prévue ci-dessus. Les
garanties implicites, y compris les garanties applicables de qualité
marchande et d’aptitude a un usage particulier, sont limitées a un
an ou ala plus courte période autorisée par la loi. Sears n’assume
aucune responsabilité pour les dommages fortuits ou indirects.
Certains Etats ou certaines provinces ne permettent pas
exclusion ou la limitation des dommages fortuits ou indirects, ou
la limitation de la durée des garanties implicites de qualité
marchande ou d’aptitude a un usage particulier, de sorte que
cette exclusion ou limitation peut ne pas étre applicable dans
votre cas.
Cette garantie s’applique seulement lorsque cet appareil de
buanderie est utilisé aux Etats-Unis et au Canada.
Cette garantie vous confére des droits juridiques spécifiques et
vous pouvez également jouir d’autres droits qui peuvent varier
d’un Etat a lautre.
Sears, Roebuck and Co.
Hoffman Estates, IL 60179
Sears Canada Inc.
Toronto, Ontario, Canada M5B 2B8
ENREGISTREMENT DU PRODUIT
Dans l’espace ci-dessous, inscrire les numéros de modeéle et de
série complets et la date d’achat. Vous trouverez ces
renseignements sur la plaque signalétique située sur le produit.
Gardez ces renseignements a disposition pour obtenir plus
rapidement assistance ou service lorsque vous communiquez
avec Sears au sujet de votre appareil de buanderie.
Numéro demodéle
Numéro de série
Date d’achat
Conservez ces instructions et votre recu de vente pour
référence ultérieure.
KENMORE, KENMORE ELITE, are trademarks of Sears, Roebuck and Co.
® Registered Trademark/TM Trademark of Whirlpool, U.S.A.,
Whirlpool Canada LP Licensee in Canada
KENMORE, KENMORE ELITE, sont des marques de commerce de Sears, Roebuck and Co. 12/10
® Marque déposée/TM Marque de commerce de Whirlpool, U.S.A.,
emploi sous licence par Whirlpool Canada LP au Canada
Printed in U.S.A.
Imprimé aux E.-U.
