XX.Y Bullet S28 User manual

Instrukcja obs³ugi

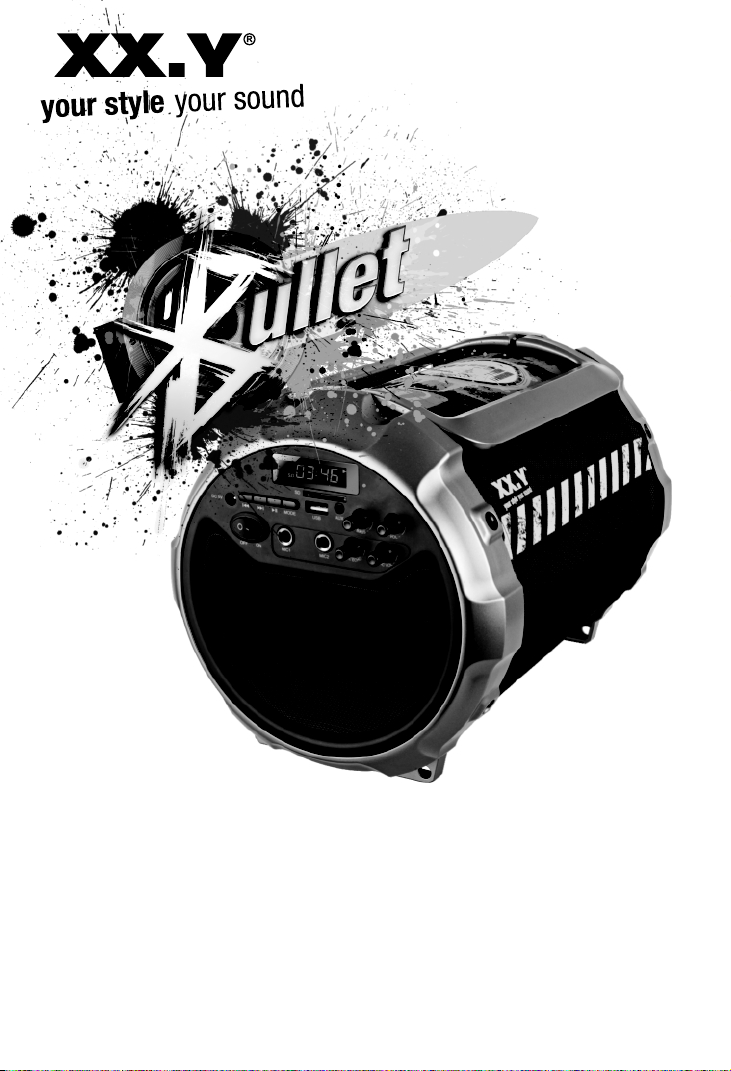

PRZENOŒNY SYSTEM AUDIO
S28
Nale¿y zapoznaæ siê z treœci¹ instrukcji obs³ugi i zachowaæ j¹
do wykorzystania w przysz³oœci.

1. GNIAZDO ZASILANIA DC 5V
2. PRZYCISK SZYBKIEGO PRZEWIJANIA DO TY£U/POPRZEDNI UTWÓR
3. PRZYCISK SZYBKIEGO PRZEWIJANIA DO PRZODU/NASTÊPNY UTWÓR
4. PRZYCISK ODTWARZANIA/PAUZY
5. PRZYCISK WYBORU TRYBU DZIA£ANIA (MODE)
6. WYŒWIETLACZ LED
7. SLOT NA KARTY SD
8. POKRÊD£O REGULACJI NISKICH TONÓW
9. POKRÊD£O REGULACJI G£OŒNOŒCI
10. PRZE£¥CZNIK ZASILANIA W£./WY£.
11. WEJŒCIE MIKROFONOWE/GITAROWE 1
12. WEJŒCIE PAMIÊCI USB
13. WEJŒCIE MIKROFONOWE/GITAROWE 2
14. WEJŒCIE AUX-IN
15. POKRÊD£O REGULACJI NATʯENIA EFEKTU ECHA MIKROFONU/GITARY
16. POKRÊD£O REGULACJI G£OŒNOŒCI MIKROFONU/GITARY
SCHEMAT BUDOWY
M
I
C
M
I
C
MIC2
10 11 12 14
1513
12345678 9
16

Ùadowanie akumulatorów
Przed u¿yciem urz¹dzenia, nale¿y na³adowaæ akumulatory. Je¿eli poziom na³adowania
jest niski, dioda wskaŸnika stanu na³adowania mruga na wyœwietlaczu LED (6)
Do na³adowania urz¹dzenia u¿yj ³adowarki 5V/1A pod³¹czaj¹c jej przewód do gniazda
zasilania DC 5V (1). Podczas ³adowania dioda wskaŸnika ³adowania œwieci czerwonym
œwiat³em ci¹g³ym.
Jednorazowe ³adowanie trwa oko³o 6 godzin. Gdy akumulator zostanie na³adowany
czerwona dioda wy³¹cza siê.
W celu przed³u¿enia ¿ywotnoœci akumulatora jedna sesja ³adowania nie powinna
przekroczyæ 8 godzin.
W³¹czanie/Wy³¹cznie
Aby w³¹czyæ urz¹dzenie nale¿y przestawiæ prze³¹cznik zasilania (10) do pozycji ON.
Aby wy³¹czyæ urz¹dzenie nale¿y przestawiæ prze³¹cznik zasilania do pozycji OFF.
Regulacja poziomu g³oœnoœci
Przekrêæ pokrêt³o regulacji g³oœnoœci (9) w prawo/lewo aby wybraæ po¿¹dan¹ g³oœnoœæ.
Regulacja poziomu niskich tonów
Przekrêæ pokrêt³o regulacji niskich tonów (8) w prawo/lewo aby wybraæ po¿¹dany
poziom.
Regulacja natê¿enia efektu echa
Przekrêæ pokrêt³o regulacji natê¿enia efektu echa (15) w praw/lewo aby wybraæ
po¿¹dany poziom.
Regulacja poziomu g³oœnoœci mikrofonu/gitary
Przekrêæ pokrêt³o regulacji poziomu g³oœnoœci mikrofonu/gitary (16) aby wybraæ
po¿¹dan¹ g³oœnoœæ.
Odtwarzanie muzyki z karty SD/noœnika USB
W³ó¿ kartê SD (7) lub noœnik USB (12) do urz¹dzenia. Odtwarzanie muzyki rozpocznie
siê automatycznie.
Uwaga! Maksymalna iloœæ utworów na noœniku nie mo¿e przekroczyæ 9999.
Parowanie z urz¹dzeniami zewnêtrznymi u¿ywaj¹c ³¹cznoœci
bezprzewodowej Bluetooth.
W³¹cz urz¹dzenie prze³¹cznikiem ON/OFF. Wyœwietlacz LED wyœwietli komunikat „bt”
oraz u¿yje dwukrotnie krótkiego sygna³u dŸwiêkowego. Aktywuj funkcjê Bluetooth w
urz¹dzeniu zewnêtrznym. Wœród wyszukanych urz¹dzeñ wybierz “BULLET”.
Urz¹dzenie potwierdzi parowanie poprzez trzykrotne u¿ycie krótkiego sygna³u
dŸwiêkowego. Po wykonaniu w/w czynnoœci mo¿na ju¿ odtwarzaæ muzykê z urz¹dzenia
zewnêtrznego.
Uwaga! W tym samym czasie mo¿liwe jest tylko jedno po³¹czenie Bluetooth.
Po wy³¹czeniu/w³¹czeniu g³oœnika lub zewnêtrznego urz¹dzenia Bluetooth, ponowne
po³¹czenie nawi¹zywane jest automatycznie w ci¹gu 60 sekund.
INSTRUKCJA OBS£UGI

INSTRUKCJA OBS£UGI
Parowanie z urz¹dzeniami zewnêtrznymi u¿ywaj¹c ³¹cznoœci
bezprzewodowej Bluetooth. cd.
Niektóre urz¹dzenia Bluetooth wymagaj¹ przeprowadzenia ponownego procesu
parowania.
£¹czenie za pomoc¹ wejœciaAUX-IN
Pod³¹cz kabel audio do gniazda AUX-IN (14) i wyjœcia audio urz¹dzenia zewnêtrznego.
W g³oœniku wybierz funkcjê AUX-IN przy pomocy przycisku MODE (5). Po wykonaniu
w/w czynnoœci mo¿na ju¿ odtwarzaæ muzykê z urz¹dzenia zewnêtrznego.
Uwaga! Jeœli g³oœnik jest pod³¹czony kablem audio z innym urz¹dzeniem funkcja
Bluetooth jest nieaktywna.
Zmiana odtwarzanego utworu na nastêpny lub poprzedni/
przewijanie utworu(dotyczy pamiêci USB oraz kart SD)
W celu zmiany odtwarzanego utworu na nastêpny u¿yj przycisku szybkiego przewijania
do przodu (3) przez jego jednokrotne naciœniêcie. Przytrzymanie tego przycisku
spowoduje przewijanie utworu do przodu.
W celu zmiany odtwarzanego utworu na poprzedni u¿yj przycisku szybkiego przewijania
do ty³u (2) przez jego jednokrotne naciœniêcie. Przytrzymanie tego przycisku spowoduje
przewijanie utworu do ty³u.
Pod³¹czenie mikrofonu/gitary
Pod³¹cz mikrofon/gitarê koñcówk¹ 6,3 mm do wejœcia mikrofonowego/gitarowego (13).
Po pod³¹czeniu mo¿na miksowaæ dŸwiêki z muzyk¹ odtwarzan¹ przez g³oœnik.
Uwaga! Nie nale¿y pod³¹czaæ gitary basowej do gniazd mikrofonowych. Mikrofon/gitara
nie mo¿e byæ u¿ytkowana w trakcie korzystania z radia FM.
Radio FM
Aby uruchomiæ radio FM pod³¹cz kabel AUX (w zestawie), a nastêpnie wybierz opcjê
„FM” za pomoc¹ przycisku MODE na urz¹dzeniu.
Aby automatycznie wyszukaæ stacje radiowe nale¿y przycisn¹æ i zwolniæ przycisk
odtwarzania/pauzy (4). Wyszukane w ten sposób stacje radiowe zostan¹ automatycznie
zapisane.
Do prze³¹czania siê pomiêdzy automatycznie zapisanymi stacjami radiowymi s³u¿¹
przyciski szybkiego przewijania do przodu i szybkiego przewijania do ty³u.

SPECYFIKACJA
Bluetooth 2.1
Zasiêg Bluetooth: 10 metrów
ZgodnoϾ z profilem Bluetooth: A2DP
2x wejœcie mikrofonowe / gitarowe(Jack 6,3mm)
Wejœcie AUX minijack 3,5mm
Gniazdo USB (maksymalnie 32 GB pojemnoœci, FAT32)
Slot na kartê pamiêci SD (maksymalnie 32 GB pojemnoœci, FAT32)
Radio FM
Regulacja natê¿enia efektu echa
Regulacja tonów niskich
Pasmo przenoszenia 100 Hz ~ 2 kHz
Impedancja – 4?
Stosunek Sygna³/Szum – 80 dB
Moc wyjœciowa RMS: 2x wysokotonowy – 3W RMS, superniskotonowy – 15W RMS
WielkoϾ przetwornika: 2x wysokotonowy - 7.62 cm, superniskotonowy - 15.24 cm
Wbudowany akumulator litowo-jonowy1800 mAh
(czas pracy: do 6 godzin)
Wymiary: 310x225x225 mm
Waga: 2,9 kg

Wa¿ne wskazówki odnoœnie bezpieczeñstwa
Niniejszy sprzêt nie jest przeznaczony do u¿ytkowania przez osoby o ograniczonej
zdolnoœci fizycznej, czuciowej lub psychicznej lub osoby o braku doœwiadczenia
lub znajomoœci sprzêtu, chyba ¿e odbywa siê to pod nadzorem lub zgodnie z
instrukcj¹ u¿ytkowania sprzêtu. Nale¿y zwróciæ uwagê na dzieci aby nie bawi³y
siê sprzêtem. To nie jest zabawka.
Nie rozci¹gaæ, skrêcaæ, œciskaæ lub obci¹¿aæ ciê¿kimi przedmiotami kabla zasilaj¹cego.
S³uchanie zbyt g³oœnej muzyki mo¿e uszkodziæ s³uch.
Przechowuj sprzêt w suchym miejscu w temperaturze pokojowej.
Chroniæ przed dzieæmi – to nie jest zabawka.
Chroniæ przed deszczem i wilgoci¹.
Urz¹dzenie nale¿y u¿ywaæ tylko zgodnie z jego przeznaczeniem.
Oznaczone opakowania nadaj¹ siê do recyklingu.
W³aœciwe usuwanie sprzêtu
Prawid³owe usuwanie produktu (zu¿yty sprzêt elektryczny i elektroniczny). To
oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji oznacza,
¿e po zakoñczeniu eksploatacji nie nale¿y tego produktu ani jego akcesoriów
(np. przewodu USB) wyrzucaæ wraz ze zwyk³ymi odpadami gospodarstwa
domowego. Aby unikn¹æ szkodliwego wp³ywu na œrodowisko naturalne i zdrowie ludzi
wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie tych
przedmiotów od odpadów innego typu oraz o odpowiedzialny recykling i praktykowanie
ponownego wykorzystania materia³ów.
OŒWIADCZENIE PRODUCENTA:
Firma ARKAS Sp. z o.o. oœwiadcza, i¿ niniejszy produkt jest zgodny
z zasadniczymi wymogami oraz innymi stosownymi postanowieniami
dyrektyw 2004/108/EC, 2006/95/EC,1999/5/EC oraz 2009/125/EC i dlatego produkt
zosta³ oznakowany CE oraz zosta³a wystawiona dla niego
deklaracja zgodnoœci WE publikowana na stronie internetowej
firmy ARKAS Sp. z o.o.: www.arkas.pl
