Yamaha MS101III User manual
MS10133
33
3
1
SERVICE MANUAL
PA 011809
CONTENTS（目次）
SPECIFICATIONS（総合仕様） ............................................... 3
PANEL LAYOUT（パネルレイアウト） .................................. 4
DIMENSIONS（寸法図）......................................................... 4
CIRCUIT BOARD LAYOUT（ユニットレイアウト） .............. 5
BLOCK DIAGRAM（ブロックダイアグラム） ........................ 5
DISASSEMBLY PROCEDURE（分解手順） ........................... 6
IC BLOCK DIAGRAM（ICブロック図）................................... 9
CIRCUIT BOARDS（シート基板図）..................................... 10
INSPECTIONS（検査） ......................................................... 11
FACTORY SETTING（出荷時の設定）.................................. 12
PARTS LIST
OVERALL CIRCUIT DIAGRAM（総回路図）
Copyright (c) Yamaha Corporation. All rights reserved. PDF ’05.12
HAMAMATSU, JAPAN
200511-12600
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
MS10133
33
3
2
WARNING
Components having special characteristics are marked and must be replaced with parts having specification equal to those
originally installed.
IMPORTANT NOTICE
This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that basic
service procedures inherent to the industry, and more specifically Yamaha Products, are already known and understood by the users,
and have therefore not been restated.
WARNING : Failure to follow appropriate service and safety procedures when servicing this product may result in personal injury,
destruction of expensive components and failure of the product to perform as specified. For these reasons, we advise
all Yamaha product owners that all service required should be performed by an authorized Yamaha Retailer or the
appointed service representative.
IMPORTANT : This presentation or sale of this manual to any individual or firm does not constitute authorization certification,
recognition of any applicable technical capabilities, or establish a principal-agent relationship of any form.
The data provided is belived to be accurate and applicable to the unit(s) indicated on the cover. The research engineering, and service
departments of Yamaha are continually striving to improve Yamaha products. Modifications are, therefore, inevitable and changes in
specification are subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please contact the
distributor’s Service Division.
WARNING : Static discharges can destroy expensive components. Discharge any static electricity your body may have accumulated
by grounding yourself to the ground bus in the unit (heavy gauge black wires connect to this bus.)
IMPORTANT : Turn the unit OFF during disassembly and parts replacement. Recheck all work before you apply power to the unit.
WARNING: CHEMICAL CONTENT NOTICE!
The solder used in the production of this product contains LEAD. In addition, other electrical/electronic and/or plastic (Where applicable)
components may also contain traces of chemicals found by the California Health and Welfare Agency (and possibly other entities) to cause
cancer and/or birth defects or other reproductive harm.
DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON WHAT SO EVER!
Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to solder/
flux vapor!
If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food.
IMPORTANT NOTICE FORTHE UNITED KINGDOM
Connecting the Plug and Cord
IMPORTANT. The wires in this mains lead are coloured in
accordance with the following code:
BLUE : NEUTRAL
BROWN : LIVE
As the colours of the wires in the mains lead of this apparatus
may not correspond with the coloured makings identifying the
terminals in your plug proceed as follows:
The wire which is coloured BLUE must be connected to the
terminal which is marked with the letter N or coloured BLACK.
The wire which is coloured BROWN must be connected to the
terminal which is marked with the letter L or coloured RED.
Making sure that neither core is connected to the earth terminal
of the three pin plug.
印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用ください。
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
MS10133
33
3
3
SPECIFICATIONS
GENERAL SPECIFICATIONS
Type....................................................... Bass Reflex Powered Speaker
Frequency Range ................................. 75 Hz — 18 kHz (LOW and HIGH controls at center)
Max. SPL............................................... 97 dB SPL (10 W, 1 m on axis)
Dimensions (W x H x D) ....................... 147 x 214 x 192 mm (5.8 x 8.4 x 7.6 in)
Weight ................................................... 2.5 kg (5 lb 8 oz)
SPEAKER SECTION
Components.......................................... 10 cm (4 in), Cone x 1
Sensitivity.............................................. 87 dB SPL (1 W, 1 m on axis)
Nominal Impedance.............................. 4 Ω
AMP. SECTION
Output Power ........................................ 10 W at 1 kHz, THD = 0.5 %, RL = 4 Ω
Frequency Response............................ 30 Hz — 20 kHz
Input Sensitivity..................................... MIC: –45 dB / 2 kΩ/ Phone Jack
/Impedance ........................................... LINE 1: –10 dB / 10 kΩ/ RCA Pin Jack
/Connectors........................................... LINE 2:–10 dB / 10 kΩ/ Phone Jack
Hum & Noise......................................... ≤–60 dB *(VOLUME: min, fc = 12.7 kHz, 6 dB / oct LPF)
Controls................................................. VOLUME
LOW: –15 dB — +7 dB at 75 Hz
HIGH: –13 dB — +8 dB at 10 kHz
POWER:“STANDBY/ON”
Power Consumption.............................. 30 W
* 0 dB = 0.775 Vrms
総合仕様
形式 ....................................................... バスレフ型パワード・スピーカー
再生周波数帯域..................................... 75Hz―18kHz(LOWおよびHIGHコントロール：センター)
最大出力音圧レベル ............................. 97dBSPL(10W,1monaxis)
最大外形寸法(WxHxD) ..................... 147x214x192mm
質量....................................................... 2.5kg
色調 ....................................................... .黒
スピーカー部
スピーカーユニット ............................. 10cm,Conex1
出力音圧レベル..................................... 87dBSPL(1W,1monaxis)
公称インピーダンス ............................. 4Ω
アンプ部
定格出力................................................ 10W＠1kHz,THD=0.5%,RL=4Ω
周波数帯域 ............................................ 30Hz―20kHz
入力感度／インピーダンス／端子........ MIC:–45dB/2kΩ/フォーンジャック
LINE1:–10dB/10kΩ/Pinジャック
LINE2:–10dB/10kΩ/フォーンジャック
ハム＆ノイズ ........................................ ≦–60dB(VOLUMEコントロール：最小)
コントロール ........................................ VOLUME
LOW:–15dB―+7dB@75Hz
HIGH:–13dB―+8dB@10kHz
POWER:STANDBY/ON
消費電力................................................ 30W
総合仕様
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
MS10133
33
3
4
199 (7.8˝ )
2-M5
STANDBY/ON LOW
-10 +10
HIGH
-10 +10
VOLUME
MONITOR SPEAKER MS1013
MIC
INPUT
MIN MAX
W : 147 (5.8˝ ) D : 192 (7.6˝ )
60 (2.3˝ )
H : 214 (8.4˝ )
STANDBY/ON LOW
-10 +10
HIGH
-10 +10
VOLUME
MONITOR SPEAKER MS1013
MIC
INPUT
MIN MAX
INPUT
LINE 1 LINE 2 LINE OUT
qwer t
y
u
i
PANEL LAYOUT（パネルレイアウト）
DIMENSIONS（寸法図）
Unit: mm (inch)
（単位）
Front Panel（フロントパネル） Rear Panel（リアパネル）
q[STANDBY/ON] switch/indicator
w[LOW] control
e[HIGH] control
r[VOLUME] control
t[MIC INPUT] jack
y[LINE 1 INPUT] jack
u[LINE 2 INPUT] jack
i[LINE OUT] jack
q電源スイッチ（STANDBY/ON）/インジケーター
w[LOW]コントロール
e[HIGH]コントロール
r[VOLUME]コントロール
t[MICINPUT]ジャック
y[LINE1INPUT]ジャック
u[LINE2INPUT]ジャック
i[LINEOUT]ジャック
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
MS10133
33
3
5
Speaker
（スピーカー）
MA2/3
MA2/3
MA3/3MA1/3
MA3/3
MA1/3
Power transformer
（パワートランス）
CIRCUIT BOARD LAYOUT（ユニットレイアウト）
Top view Right side view
BLOCK DIAGRAM（ブロックダイアグラム）
MIC
INPUT
LINE 1
LINE 2
Speaker
4 Ω
AC cord
MA1/3
MA2/3
MA3/3
HIGH
OP AMP
MIX POWER
AMP
LOW
VOLUME
REGULATOR
+9V
Power transformer
STANDBY/ON
JK101
JK103
LINE OUT
JK104
JK102
3–+– –
+
–
422
7
8
9
9
+9V
+9V
VR101
IC101(9P)
IC101
(9P)
Mute
IC102
(9P)
(2P)
5
5
9
+9V
5
78 13
2
4
35
VR102
D105
SW101
LD101
VR103
IC102
(9P) IC103
(14P)
(2P)
9
+9V
+9V
5
2
L
N
23
4
T101
Secondary Primary
13 IC104
(3P)
CN1
(1P)
CN2
(1P)
(2P)
CN106 (S)
CN105 (S)
CN104 (S)
(3P)
CN103 (S)
(2P)
CN102 (S)
(3P)
CN101 (S)
CN107
(2P)
INPUT
Q102
(BTL) RED
BLACK
Q103
MUTE
Mute Q101
F
1
(S): Soldered
Mute
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
MS10133
33
3
6
Speaker (スピーカー)
Wire (red)
(束線(赤))
Wire (black)
(束線(黒))
Fig.1（図1）
DISASSEMBLY PROCEDURE
Fig.2（図2）
Photo 1（写真1）
STANDBY/ON LOW
-10 +10
HIGH
-10 +10
VOLUME
MONITOR SPEAKER MS1013
MIC
INPUT
MIN MAX
INPUT
LINE 1 LINE 2 LINE OUT
Grille assembly (グリルAss'y)
<Front view> <Rear view>
Speaker (スピーカー)
Speaker baffle (スピーカーバッフル)
[A] [A]
[C][C]
[B]
1. Speaker Baffle
(Time required: About 1 minute)
1-1 Remove the grille assembly.
1-2 Remove the four (4) screws marked [A].(Fig.1)
1-3 Remove the two (2) screws marked [B], then the
speaker baffle can be removed. (Fig.2)
1-4 Remove the wire (red/black) installed to the speaker.
(Photo 1)
2. Rear Assembly
(Time required: About 2 minutes)
2-1 Remove the grille assembly.
2-2 Remove the speaker baffle.(See procedure 1)
2-3 Remove the four (4) screws marked [C], then the
rear assembly can be removed. (Fig.2)
1. スピーカーバッフル（所要時間：約1分）
1-1 グリルAss'yを外します。
1-2 [A]のネジ4本を外します。（図1）
1-3 [B]のネジ2本を外して、スピーカーバッフルを外し
ます。（図2）
1-4 スピーカーに取り付けられている束線（赤/黒）を外
します。（写真1）
2. リアAss'y（所要時間：約2分）
2-1 グリルAss'yを外します。
2-2 スピーカーバッフルを外します。（1項参照）
2-3 [C]のネジ4本を外して、リアAss'yを外します。（図2）
（分解手順）
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
MS10133
33
3
7
Speaker (スピーカー)
Speaker baffle
(スピーカーバッフル)
[D]
3. Speaker (Time required: About 2 minutes)
3-1 Remove the grille assembly.
3-2 Remove the speaker baffle. (See procedure 1)
3-3 Remove the four (4) screws marked [D], then the
speaker can be removed. (Fig.3)
4. MA1/3 Circuit Board
(Time required: About 3 minutes)
4-1 Remove the grille assembly.
4-2 Remove the speaker baffle. (See procedure 1)
4-3 Remove the rear assembly.(See procedure 2)
4-4 Remove the two (2) screws marked [E]. (Fig.4)
4-5 Remove the screw marked [F] and two (2) screws
marked [G], then remove the MA1/3 circuit board
from the rear panel. (Fig.4)
*1 The MA1/3 circuit board is not available
separately as a replacement part.To replace the
circuit board, remove the MA1/3 circuit board
from the MA circuit board (WG533000) and
install it.
*2 The following parts are not parts of the MA
circuit board.When replacing the MA1/3 circuit
board,be sure to remove these parts and attach
them to the new MA1/3 circuit board. (Fig.4)
• STANDBY/ON knob
• LOW knob
• HIGH knob
• VOLUME knob
• Cushion
Fig.3（図3）
3. スピーカー（所要時間：約2分）
3-1 グリルAss'yを外します。
3-2 スピーカーバッフルを外します。（1項参照）
3-3 [D]のネジ4本を外して、スピーカーを外します。
（図3）
4. MA1/3シート（所要時間：約3分）
4-1 グリルAss'yを外します。
4-2 スピーカーバッフルを外します。（1項参照）
4-3 リアAss'yを外します。（2項参照）
4-4 [E]のネジ2本を外します。（図4）
4-5 [F]のネジ1本と[G]のネジ2本を外して、リアパネル
からMA1/3シートを外します。（図4）
※1 MA1/3シート単体は、サービス部品ではありませ
ん。シート交換の場合は、MAシート(WG533000)か
らMA1/3シートを取り出して使用してください。
※2 以下の各部品は、MAシートの構成部品ではありま
せん。MA1/3シートを交換する際には、必ずこれら
を取り外し、新しいMA1/3シートに取り付けてくだ
さい。（図4）
・STANDBY/ONノブ
・LOWノブ
・HIGHノブ
・VOLUMEノブ
・クッション材
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
MS10133
33
3
8
5. MA2/3 Circuit Board
(Time required: About 2 minutes)
5-1 Remove the grille assembly.
5-2 Remove the speaker baffle.(See procedure 1)
5-3 Remove the rear assembly.(See procedure 2)
5-4 Remove the screw marked [H], two (2) hexagonal
nuts marked [I] and two (2) washers, then the MA
2/3 circuit board can be removed.(Fig.4)
6. MA3/3 Circuit Board,PowerTransformer
(Time required: About 2 minutes)
6-1 Remove the grille assembly.
6-2 Remove the speaker baffle.(See procedure 1)
6-3 Remove the rear assembly.(See procedure 2)
6-4 Remove the two (2) screws marked [J], then the
power transformer can be removed together with
the MA3/3 circuit board. (Fig.4)
6-5 Remove the solder on the pattern side on the power
transformer terminal attached to the MA3/3 circuit
board.The power transformer can then be removed.
(Photo 2, Photo 3)
7. AC Cord (Time required: About 2 minutes)
7-1 Remove the grille assembly.
7-2 Remove the speaker baffle.(See procedure 1)
7-3 Remove the rear assembly.(See procedure 2)
7-4 Remove the AC cord soldered to the MA3/3 circuit
board. (Photo 3)
7-5 Remove the cord strain relief.The AC cord can then
be removed. (Fig.4)

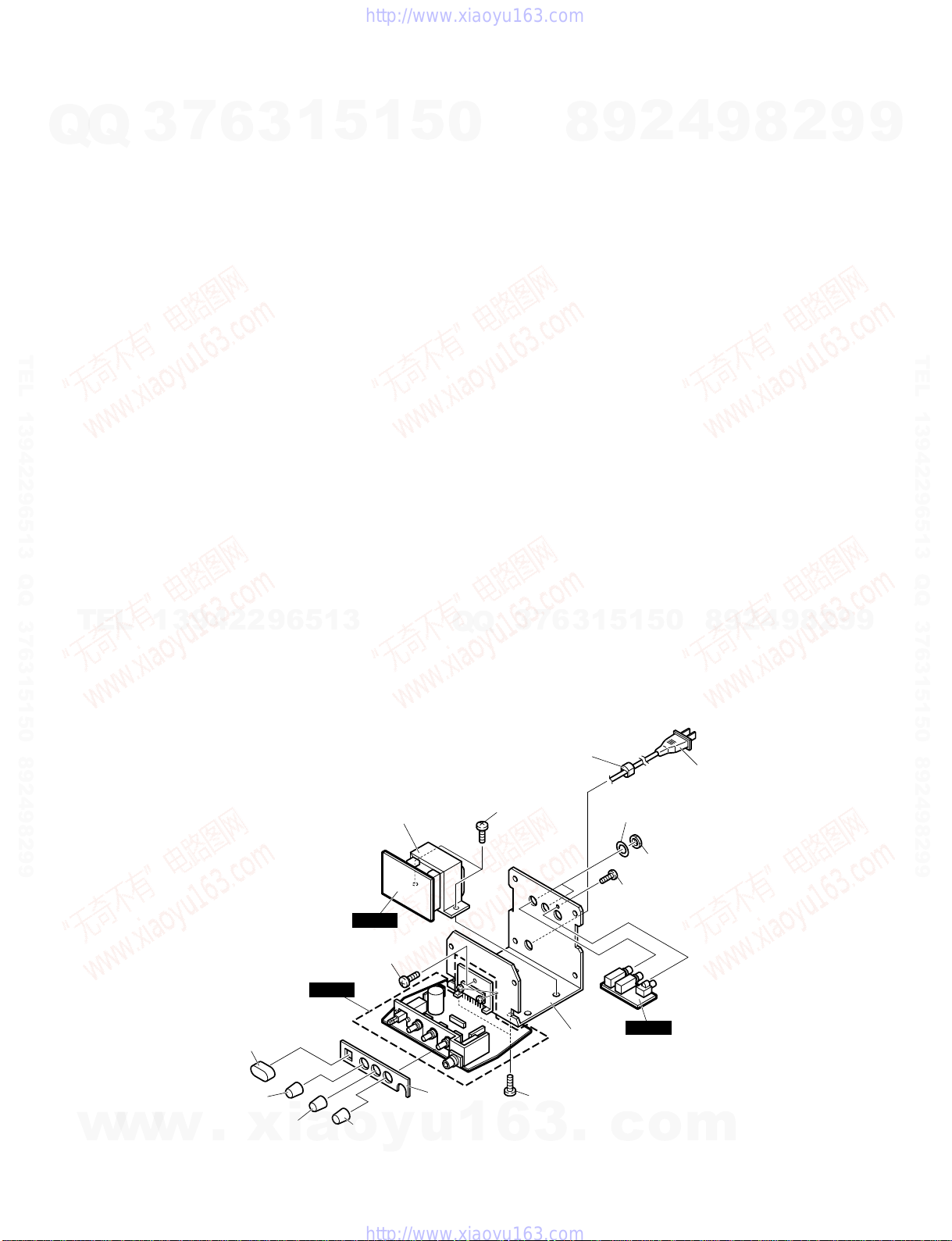

Fig.4（図4）
Cushion
(クッション材)
STANDBY/ON knob
(STANDBY/ONノブ)
LOW knob
(LOWノブ)
HIGH knob
(HIGHノブ)VOLUME knob
(VOLUMEノブ)
Rear panel
(リアパネル)
Power transformer
(パワートランス)
Cord strain relief
(コードストッパー)AC cord
(ACコード)
Washer
(ワッシャ)
• Rear Assembly（リアAss'y）
MA3/3
MA2/3
MA1/3
[J]
[I]
[H]
[F]
[E]
[G]
5. MA2/3シート（所要時間：約2分）
5-1 グリルAss'yを外します。
5-2 スピーカーバッフルを外します。（1項参照）
5-3 リアAss'yを外します。（2項参照）
5-4 [H]のネジ1本と[I]の特殊六角ナット2個とワッシャ
2枚を外して、MA2/3シートを外します。（図4）
6. MA3/3シート、パワートランス
（所要時間：約2分）
6-1 グリルAss'yを外します。
6-2 スピーカーバッフルを外します。（1項参照）
6-3 リアAss'yを外します。（2項参照）
6-4 [J]のネジ2本を外して、MA3/3シートと共にパワー
トランスを外します。（図4）
6-5 MA3/3シートに取り付けられているパワートラン
ス端子のパターン側の半田を外し、パワートランス
を外します。（写真2、写真3）
7. ACコード（所要時間：約2分）
7-1 グリルAss'yを外します。
7-2 スピーカーバッフルを外します。（1項参照）
7-3 リアAss'yを外します。（2項参照）
7-4 MA3/3シートに半田付けされているACコードを外
します。（写真3）
7-5 コードストッパーを外して、ACコードを外します。
（図4）
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
MS10133
33
3
9
IC BLOCK DIAGRAM
Soldering (半田付け)
MA3/3
Soldering
(半田付け)
AC cord
(ACコード)Power transformer (パワートランス)
MA3/3
Photo 2（写真2）
Photo 3（写真3）
µPC4570HA-A (X7405A00)
Dual Operational Amplifier
MA1/3: IC101, 102
1
A
23456789
+V -IN -V
+INOUT
AAA
+V-IN
+IN OUT
BBB
-
+
B
-
+
LA4490N (X7406A00)
Power Amplifier
MA1/3: IC103
AMP1 IN (+)
N.C Vcc
BS2
BS1
GND
AMP2 OUT
AMP1 OUT
N.C
N.C
NF1
AMP2 IN (–)
AMP1 OUT
AMP2 IN (+)
Non-inverting
amplifier
AMP1
-
+
10 3
8
7
6
5
14
13
4
1
2
Inverting
amplifier
AMP2
-
+
Protection
circuit
11
9
12
（ICブロック図）
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
MS10133
33
3
10
MIC
INPUT VOLUME HIGH LOW STANDBY/ON
LINE OUT LINE 2 LINE 1
INPUT
to AC cord
to Speaker
CIRCUIT BOARDS
MA1/3, MA2/3, MA3/3: 6474-20
Component side（部品側）
MA3/3 Circuit Board
MA2/3 Circuit Board
MA1/3 Circuit Board
Component side（部品側）
Component side（部品側）
Note: See parts list for details of circuit board component parts.
注: シートの部品詳細はパーツリストをご参照ください。
* The circuit board MA1/3, 2/3, or 3/3 is not available separately as a replacement part. Remove the
necessary circuit board from the MA circuit board (WG533000) for installment.
※MA1/3,2/3,3/3の各シート単体はサービスパーツではありません。MAシート(WG533000)から必要なシート
を取り出して使用してください。
（シート基板図）
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
11
MA10133
33
3
INSPECTIONS
1. Test Conditions（試験条件）
Measuring Voltage（測定電圧）: AC 100V 50/60 Hz (J)
AC 120V 60 Hz (U)
AC 230V 50 Hz (A, B, H)
Load（負荷）:4Ω
Input（入力）: 1 KHz
VOLUME（ボリューム）: MAX.
Tone control VR（トーンコントロールVR）: HIGH = Center
LOW = Center
USE MEASUREMENT FILTER（フィルター）: DIN-Audio
AC POWER（電源）: 100 V ±1 V 50 Hz (J)
120 V ±1 V 60 Hz (U)
230 V ±2 V 50 Hz (A, B, H)
NOTE:
This model is BTL connection, don’t connect the minus side terminal of a speaker to the ground.
（本機は BTL接続なのでスピーカーのマイナス側端子をグランドに接続しないでください。）
2. Electric Characteristic（電気特性）
No.
1
2
3
4
5
ITEM
（項目）
SP Terminal Voltage
（中点電位）
OUTPUT POWER &T. H.D.
（最大出力時の歪率）
INPUT SENSITIVITY
（入力感度）
FREQUENCY
RESPONSE
（周波数特性）
NOISE LEVEL
(With DIN Audio)
（信号雑音
(DINAudioフィルター使用)）
INPUT CONDITIONS
（入力条件）
No INPUT Signal
（無信号）
INPUT=MIC
INPUT VR=Max.
MIC (Rs=150 Ω)=–55 dBu
LINE 1=–20 dBu
LINE 2=–20 dBu
LINE 1 or 2=–30 dBu
1 KHz
LINE 1 or 2=–30 dBu
75 Hz LOW
LINE 1 or 2=–30 dBu
10 KHz HIGH
MIC INPUT=600 Ω
VR=Max. HIGH, LOW=Center
（マイク入力600Ωで終端）
OUTPUT CONDITIONS
（出力条件）
SP+, SP– Terminal Voltage
（スピーカー端子間電圧）
SP OUT=18.2 dBu
（
スピーカー出力=18.2dBu 時の歪率
）
SP OUT
LINE OUT
LINE OUT
LINE OUT
SP OUT=Reference (0 dBu)
（
SPOUTを基準レベルとする(0dBu)
）
LOW VR=Center
（ボリューム =センター）
VR Max. (Reference=Center)
（センターからの変化量）
VR Min. (Reference=Center)
（センターからの変化量）
HIGH VR=Center
（ボリューム =センター）
VR Max. (Reference=Center)
（センターからの変化量）
VR Min. (Reference=Center)
（センターからの変化量）
SP OUT
LINE OUT
NOMINAL
（標準値）
60 mV
0.4 %
LIMIT
（限界値）
< ±300 mV
<0.5 %
10 dBu±2 dB
–20 dBu±2 dB
–20 dBu±2 dB
–20 dBu±2 dB
4.5 dBu±1.5 dB
7 dBu±2 dB
–15 dBu±3 dB
1.5 dBu±1.0 dB
7.5 dBu±2 dB
–13 dBu±3 dB
≦40 dBu
≦60dBu
（検査）
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
MS10133
33
3
12
NOTE: 0 dBu=0.775 V
3. Actual use
Abnormal sound such as a touch of a voice coil or
fluttering sound should not be generated when sine
wave from 50 Hz to 20 KHz and music signals are
inputted.(Abnormal sound should not be generated
when 65 mV of 50 Hz to 20 KHz sweep sine wave
is inputted to LINE 2 jack).
The power amplifier output should be below clipping
level.
Moreover, when each knob is turned, volume and
quality of the sound should change smoothly.
Check the speaker is correctly connected by the
phase checker. (Normal Phase)
No.
6
7
ITEM
（項目）
RESIDUAL NOISE
(With DIN Audio)
（残留雑音
(DINAudioフィルター使用)）
POWER CONSUMPTION
（消費電力）
INPUT CONDITIONS
（入力条件）
MIC INPUT=600 Ω
VR=Min. HIGH, LOW=Center
（マイク入力600Ωで終端）
OUTPUT CONDITIONS
（出力条件）
SP OUT
SP OUT:
REF: 1.25 W (2.24 V) OUTPUT
NOMINAL
（標準値）
13 W
LIMIT
（限界値）
≦60dBu
<15 W
FACTORY SETTING
3. 実使用
50Hz〜20KHz の正弦波、および音楽信号を入力
したとき、ボイスコイルの当たり、またはビリツキ
等の異音が発生しないことを確認します。（LINE2
端子に 65mV50Hz 〜 20KHz の正弦波をスイー
プ入力したとき、異音が発生しないことを確認し
ます。）
ただし、パワーアンプの出力はクリップしない範
囲とします。
また、各ツマミを回したとき、スムースに音量音質
が変化することを確認します。
位相チェッカーにてスピーカーが正しく接続され
ていることを確認します。（正相）
（出荷時の設定）
STANDBY/ON: OFF
LOW: CENTER (click position)
HIGH: CENTER (click position)
VOLUME: MIN. (full rotation to the left)
STANDBY/ON: OFF
LOW: CENTER（クリック位置）
HIGH: CENTER（クリック位置）
VOLUME: MIN.（左回転一杯）
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
■CONTENTS
SERVICE PARTS KIT ........................................ 2
ELECTRICAL PARTS ............................................................. 4
PARTS LIST
Components having special characteristics are marked and must be replaced with parts having
specification equal to those originally installed.
M: South African model
O: Chinese model
Q: South-east Asia model
T : Taiwan model
U: U.S.A. model
V : General export model (110V)
W: General export model (220V)
N,X: General export model
Y : Export model
WARNING
Notes : DESTINATION ABBREVIATIONS
A : Australian model
B : British model
C: Canadian model
D: German model
E : European model
F : French model
H: North European model
I : Indonesian model
J : Japanese model
K : Korean model
The numbers “QTY” show quantities for each unit.
The parts with “--” in “PART NO.” are not available as spare parts.
This mark “ } ” in the REMARKS column means these parts are interchangeable.
The second letter of the shaded ( ) part number is O, not zero.
The second letter of the shaded ( ) part number is I, not one.
（目次）
（サービスパーツキット）
（電気部品）
印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご
使用ください。
部品価格ランクは、変更になることがあります。
QTY欄に記されている数字は、各ユニット当たりの使用個数です。
PARTNO.が--の部品は、サービス用部品として準備されておりません。
REMARKS欄の「｝」マークの部品は、併用部品です。
網掛けの付いたPARTNO.の2番目の文字は「ゼロ」ではなく、「オー」です。
網掛けの付いたPARTNO.の2番目の文字は「イチ」ではなく、「アイ」です。
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
MS10133
33
3
3
REF NO.
PART NO. DESCRIPTION REMARKS
QTY
*: New Parts RANK: Japan only
RANK
SERVICE PARTS KIT MS1013
Service Parts Kit (WG53090)
10 Speaker Baffle 426290
20 Speaker 10cm 4 ohm 10W 423667
30 Knob STANDBY/ON 426305
40 Knob LOW,HIGH 426304 2
50 Knob VOLUME 426303
60 Power Transformer J J 427262
60 Power Transformer U U 427263
60 Power Transformer E A,B,H 427264
70 AC Cord J J 428626
70 AC Cord U/C U 353587
70 AC Cord CE A,H 355106
70 AC Cord B B 389588
80 Cord Strain Relief SR-4N-4 078569
90 Circuit Board MA 1/3-3/3 427337
90a Circuit Board MA1/3
90b Circuit Board MA2/3
90c Circuit Board MA3/3
部品名
サービスパーツキット
サービスパーツキット
スピーカーバッフル
スピーカ
ノブ
ノブ
ノブ
パワートランス（Ｊ）
パワートランス（Ｕ）
パワートランス（Ｅ）
ＡＣコード （Ｊ）
ＡＣコード（ＵＣ）
ＡＣコード（ＣＥＥ）
ＡＣコード（ＢＳ）
コードストッパー
ＭＡシート
ＭＡ１／３シート
ＭＡ２／３シート
ＭＡ３／３シート
*
*
*
*
*
*
*
*
*
*
*
*
*
*
--
WG532000
X7404A00
WG531700
WG531800
WG531900
WG531400
WG531500
WG531600
WG531000
WG531100
WG531200
WG531300
WG532900
WG533000
--
--
--
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
MS10133
33
3
4
ELECTRICAL PARTS MS1013
Circuit Board MA 1/3-3/3 427337
Circuit Board MA1/3 (WG53300)(6474A-20)
Circuit Board MA2/3 (WG53300)(6474C-20)
Circuit Board MA3/3 (WG53300)(6474B-20)
Circuit Board MA 1/3-3/3 427337
Circuit Board MA1/3 (WG53300)(6474A-20)
Circuit Board MA2/3 (WG53300)(6474C-20)
Circuit Board MA3/3 (WG53300)(6474B-20)
IC101 IC UPC4570HA-A OP AMP 070111
IC102 IC UPC4570HA-A OP AMP 070111
IC103 IC LA4490N
POWER AMP
(XS454A0)427270
JK101 Phone Jack HTJ-64-11I MIC INPUT 381260
JK102 Pin Connector 1P HTJ-32-08BB LINE 1 INPUT 073849
JK103 Phone Jack HTJ-64-11I LINE 2 INPUT 381260
JK104 Phone Jack HTJ-64-11I LINE OUT 381260
SW101 Push Switch SY16-22-2(U99S2)/T STANDBY/ON 362054
VR101 Rotary Variable Resistor B100K RK11K1120D1L HIGH 427279
VR102 Rotary Variable Resistor B100K RK11K1120D1L LOW 427279
VR103 Rotary Variable Resistor A10K RK11K1120A0D VOLUME 427278
Speaker 10cm 4 ohm 10W 423667
Power Transformer J J 427262
Power Transformer U U 427263
Power Transformer E A,B,H 427264
AC Cord J J 428626
AC Cord U/C U 353587
AC Cord CE A,H 355106
AC Cord B B 389588
■ELECTRICAL PARTS
REF NO.
PART NO. DESCRIPTION REMARKS
QTY
*: New Parts RANK: Japan only
RANK
電気部品
ＭＡシート
ＭＡ１／３シート
ＭＡ２／３シート
ＭＡ３／３シート
ＭＡシート
ＭＡ１／３シート
ＭＡ２／３シート
ＭＡ３／３シート
ＩＣ
ＩＣ
ＩＣ
ホーンジャック
ピンコネクタ
ホーンジャック
ホーンジャック
プッシュＳＷ
ロータリーＶＲ
ロータリーＶＲ
ロータリーＶＲ
スピーカ
パワートランス（Ｊ）
パワートランス（Ｕ）
パワートランス（Ｅ）
ＡＣコード （Ｊ）
ＡＣコード（ＵＣ）
ＡＣコード（ＣＥＥ）
ＡＣコード（ＢＳ）
部品名
（電気部品）
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
WG533000
--
--
--
WG533000
--
--
--
X7405A00
X7405A00
X7406A00
WG532200
WG532300
WG532200
WG532200
WG532500
WG532700
WG532700
WG532800
X7404A00
WG531400
WG531500
WG531600
WG531000
WG531100
WG531200
WG531300
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
1
2
3
4
5
6
H
GFEDCBA
2
MS1013
MS1013OVERALL CIRCUIT DIAGRAM (MA1/3, MA2/3, MA3/3)
ZA1F7A00102 MS1013OVERALL CIRCUIT DIAGRAM (MA1/3, MA2/3, MA3/3)
∗Destination
J
U
A
B
H
T101
WG531400
WG531500
WG531600
WG531600
WG531600
AC cord
WG531000
WG531100
WG531200
WG531300
WG531200
Power supply
AC 100 V 50/60 Hz
AC 120 V 60 Hz
AC 230 V 50 Hz
AC 230 V 50 Hz
AC 230 V 50 Hz
MA1/3
MA2/3 MA3/3
Speaker
AC cord
Power transformer
Secondary Primary
MIC
INPUT
OP AMP OP AMP
POWER AMP
REGULATOR +9V
LINE 1
LINE 2
LINE OUT
INPUT
6474C-20
6474A-20
6474B-20
STANDBY/ON
HIGH
LOW
VOLUME
安全上の注意
印の部品は、安全を維持するために重要な部品です。
交換する場合は、安全のため必ず指定の部品をご使用ください。
WARNING
Components having special characteristics are
marked and must be replaced with parts having
specification equal to those originally installed.
Note : See parts list for details of circuit board
component parts. 注:シート部品詳細は、パーツリストをご参照ください。
∗
∗
