YOTRIO 11ft Solar Offset Umbrella User manual

1
ASSEMBLY INSTRUCTION
OF
11ft Solar Offset Umbrella
CARE INSTRUCTIONS
For best results, clean frame with damp cloth and dry thoroughly. Clean fabric
with a mild soap and lukewarm water, rinse with clean water and allow to air dry.
This will help prevent mildew by removing dirt particles that may accumulate.
Do not use abrasive materials or cleaners. In order to prolong the life of your
umbrella when not in use or during inclement weather (rain, hail, sleet, snow,
wind), fire, extreme heat and freezing conditions, the umbrella needs to be
stored in a dry, sheltered place. In addition, when not in use your umbrella
needs to be stored.

2
Caution:
This Unit was made for the explicit purpose of providing outdoor furniture
function and is not to be used as a toy. This product is not intended for
Inclement /Severe weather in any form including, but not limited to: rain, hail,
sleet, snow and/or wind. The Manufacturer recommends that with formidable
weather approaching you disassemble and store this unit in a safe location. Do
not locate this unit near any open flame. Do not use any portion of this unit as a
support. Do not shake, lean or climb on it. An adult should supervise children
under the age of 10 at all times whenever near the umbrella. This product is
NOT intended for commercial use and will void the warranty.
•Do NOT leave it open in the wind.
•220 lbs of Play Sand needed for base.
•ONLY use Play Sand to fill base. Do NOT use water.
•Recommend 2 people to assemble.
•Requires 8 hours exposure to sunlight to fully charge battery.
•Remove Solar Panel before storing Umbrella and store Solar
Panel in safe location.
•Turn Switch off when not in use.
LIMITED WARRANTY
Yotrio Corporation, Nogales, CA. 91748, extends a one year frame and fabric
limited warranty to the original purchaser as a sign of our dedication to the
highest possible quality standards. The warranty is designed to cover this
Umbrella under normal residential use. This Warranty is non-transferable and
void if the furniture is used in non-residential environment and/or has been
abused. The warranty also becomes void in the event the Umbrella has been
damaged by acts of God, calamity or misuse. This warranty does not cover in
the event of inclement weather such as rain, hail, sleet, snow or wind. We
reserve the right to make substitutions with similar merchandise, if the model in
questions is no longer in production. The manufacturer recommends that with
ANY formidable weather approaching you disassemble and store your Solar
Offset Umbrella in a safe location.

3
































Warranty Coverage Requirements:
1. Copy of your Original Store Receipt.
2. Pictures of the damaged parts.
3. You must know the name of your product and any corresponding item numbers
as well as the name of the store where you purchased the item.
4. Please gather all of this information BEFORE you call customer service.
DONOTRETURNTORETAILER
IF YOU HAVE ANY QUESTIONS OR CONCERNS
PLEASE VISIT OUR WEBSITE AT:
www.yotrioint.com
OR TOLL FREE AT:
1-866-905-4107
MONDAY-FRIDAY 8:30 AM TO 5:00 PM PACIFIC STANDARD TIME / 11:30
AM TO 8:00PM EASTERN STANDARD TIME
YOTRIO CUSTOMER CARE

4
ASSEMBLY INSTRUCTION
PARTS & TOOLS
Part list Description Qty Part list Description Qty
A Lower Bracket 1 J Wrench 1
B Upper Bracket 1 K
Corner
Connector 4
C Pole 1 L Side Panel
L 2
D Bolt 4 M Side Panel
M 2
E Washer 4 N Sand Bag 1
F Knob 1 O Upper
Base
Cover O 2
G Tube Rim 1 P
Support
Tube Rim 2
H Metal Sheet 1 Q
Upper
Base
Cover Q 1
I Umbrella 1 R
Solar
Energy
Receiver 1

5
NOTE: This umbrella should be set up in its
desired location to avoid moving it after
assembly.

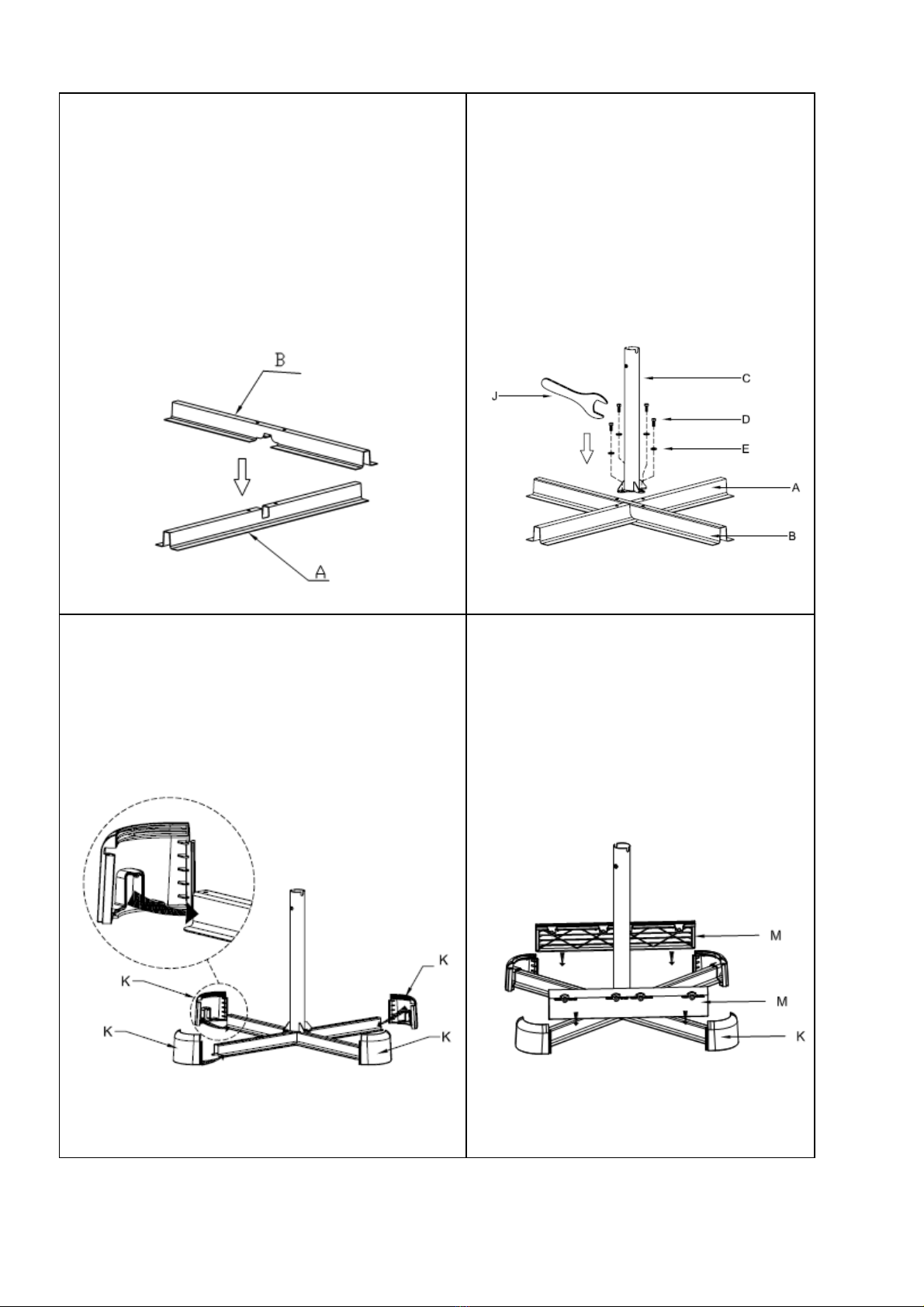

Step# 1
Put Upper Bracket (B) onto Lower Bracket (A).
Step# 2
Assemble Pole (C) together with Upper
Bracket (B) and Lower Bracket (A) by
using Bolts (D) and Washers (E). Use
Wrench (J) to tighten the Bolts (D).
Step# 3
Insert Corner Connectors (K) into the four
ends of the assembled brackets.
Step# 4
Slide Side Panels (M) downward
between Corner Connectors (K).

6

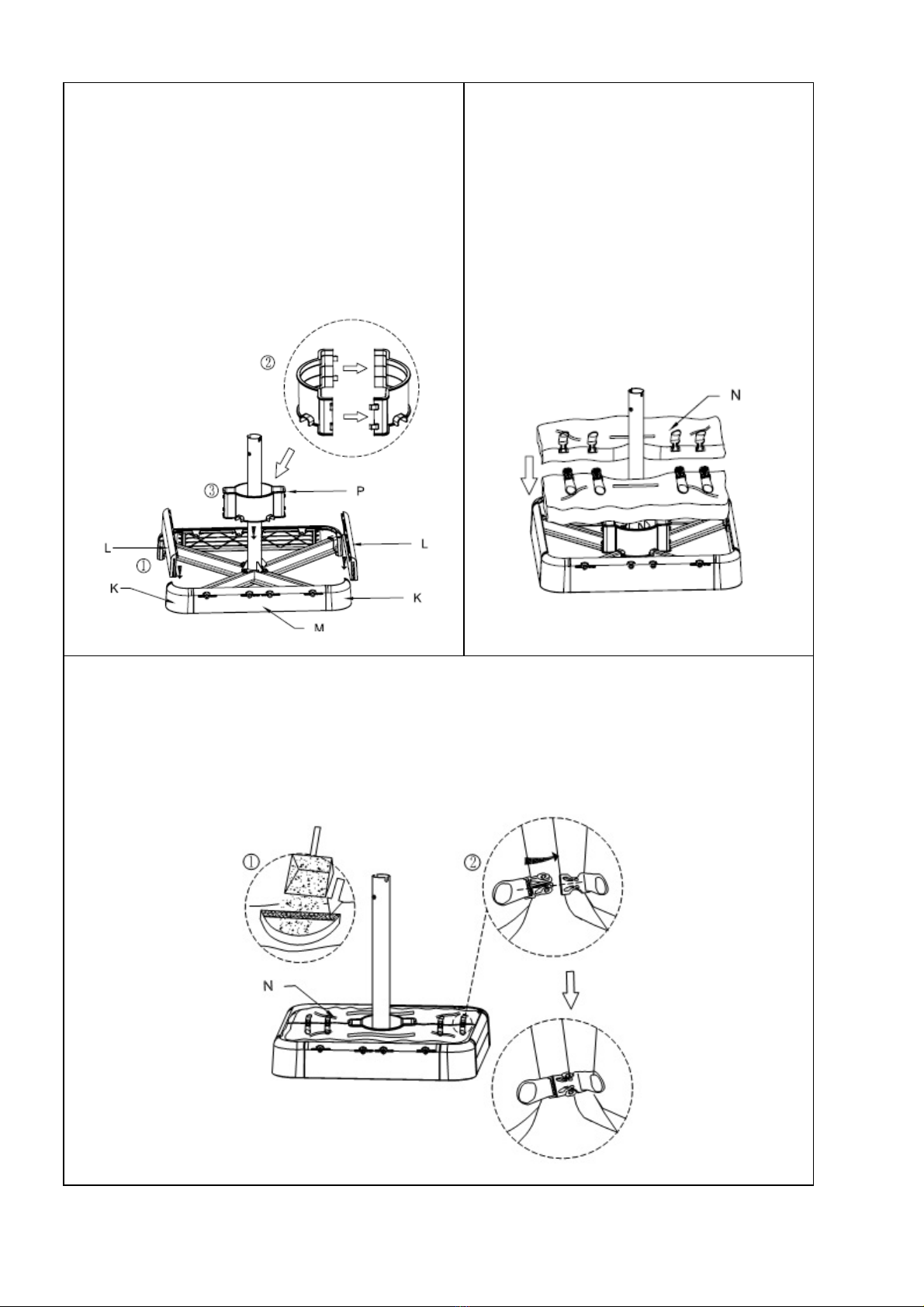

Step# 5
1) Slide Side Panels (L) downward between
Corner Panels (K).
2) Assemble the two pieces of the Support
Tube Rim (P) together.
3) Put the assembled Support Tube Rims (P)
in the right place as the picture shows.
Step# 6
Place Sand Bag (N) in the umbrella
base as the picture shows.
Step# 7
1) Pull open the Velcro pouch to allow sand to be filled. For proper stability of your offset
umbrella, the minimum weight of the sand to be placed into each sand bag is 110lbs
for a total of 220lbs.
2) After filling with sand only, close the pouch and insure the Velcro is sealed. Lock the
two sections of Sand Bag (N) together.

7
Step# 9
1&2) Use the end of Wrench (J) as shown below to lock all the 12 locks clockwise.
3) Assemble Upper Base Cover (Q) with the assembled base.
Step# 8
1) Check the locking mechanism first to make sure it is at the OPEN position as the
picture shows
2&3) Assemble Upper Base Cover (O) with the base side panels as shown.
4) Make sure the upper base cover is placed properly for easy locking. Locking
mechanism should now be moved to CLOSE position.

8
Step# 10
1) Affix the Metal Sheet (H) with Pole (C) by using Knob (F).
2) Put Tube Rim (G) onto the pole.
Step# 11
1) Put the straight umbrella pole into the umbrella handle as the picture shows.
2) Assemble the curved umbrella pole together with the straight umbrella pole.
Turn screw cap clockwise to tighten. Do not over tighten.

9

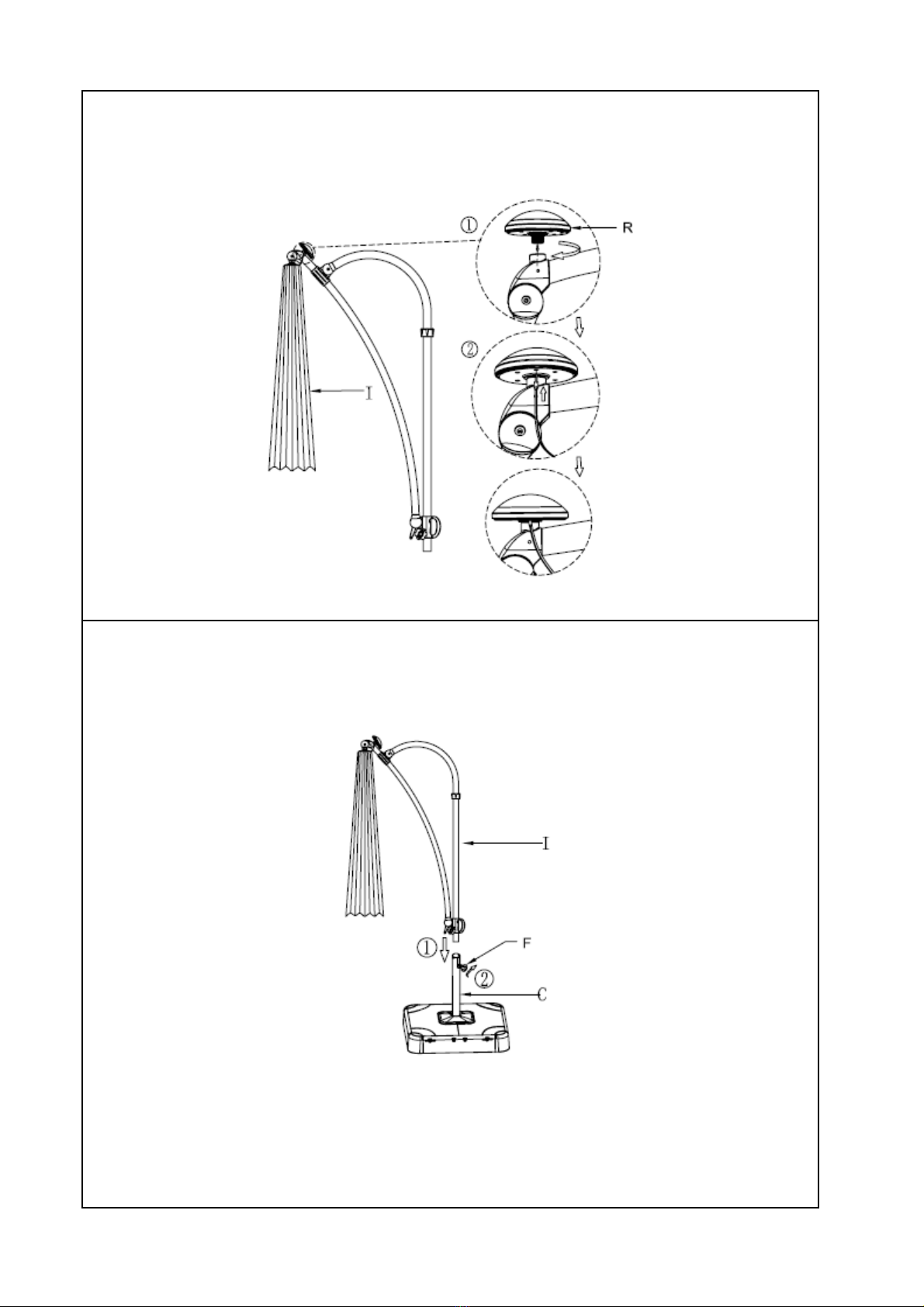

Step# 12
1) Screw Solar Energy Receiver (R) clockwise into the upper umbrella pole. Make
sure the Solar Energy Receiver (R) is tightened.
2) Insert the plug into the plug hole of the Solar Energy Receiver (R).
Step# 13
1) Put Umbrella pole (I) into the Pole (C)
2) Use Knob (F) to tighten them.

10
Step# 14
1) Loosen the knob on the handle by turning it counterclockwise.
2) Slide umbrella handle upward until it is full extended and stops.
3) Tighten the knob on the handle clockwise.
Step# 15
Crank handle (shown in figure below) must be in the up position (top of the pole) prior
to opening the umbrella. Slowly turn the crank clockwise to open the umbrella.

11

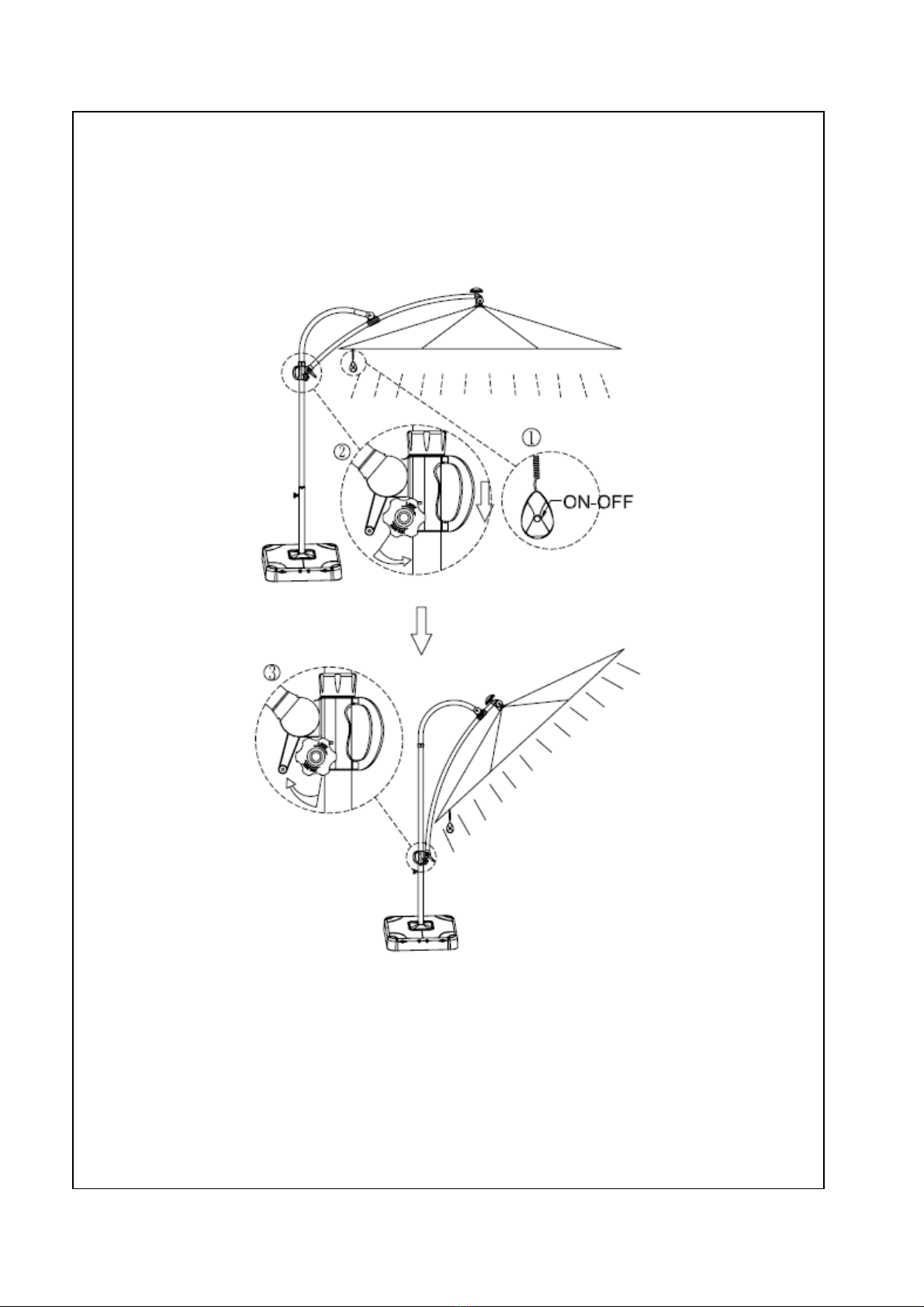

Step# 16
1) To turn lights on and off, press the light switch. Press once to turn it on and press it
again to turn it off.
2) Loosen knob counterclockwise on umbrella handle, then slide the umbrella handle
down to adjust the angle of the umbrella.
3) When it is at the ideal angle to shade the sunlight, tighten the knob clockwise.

12

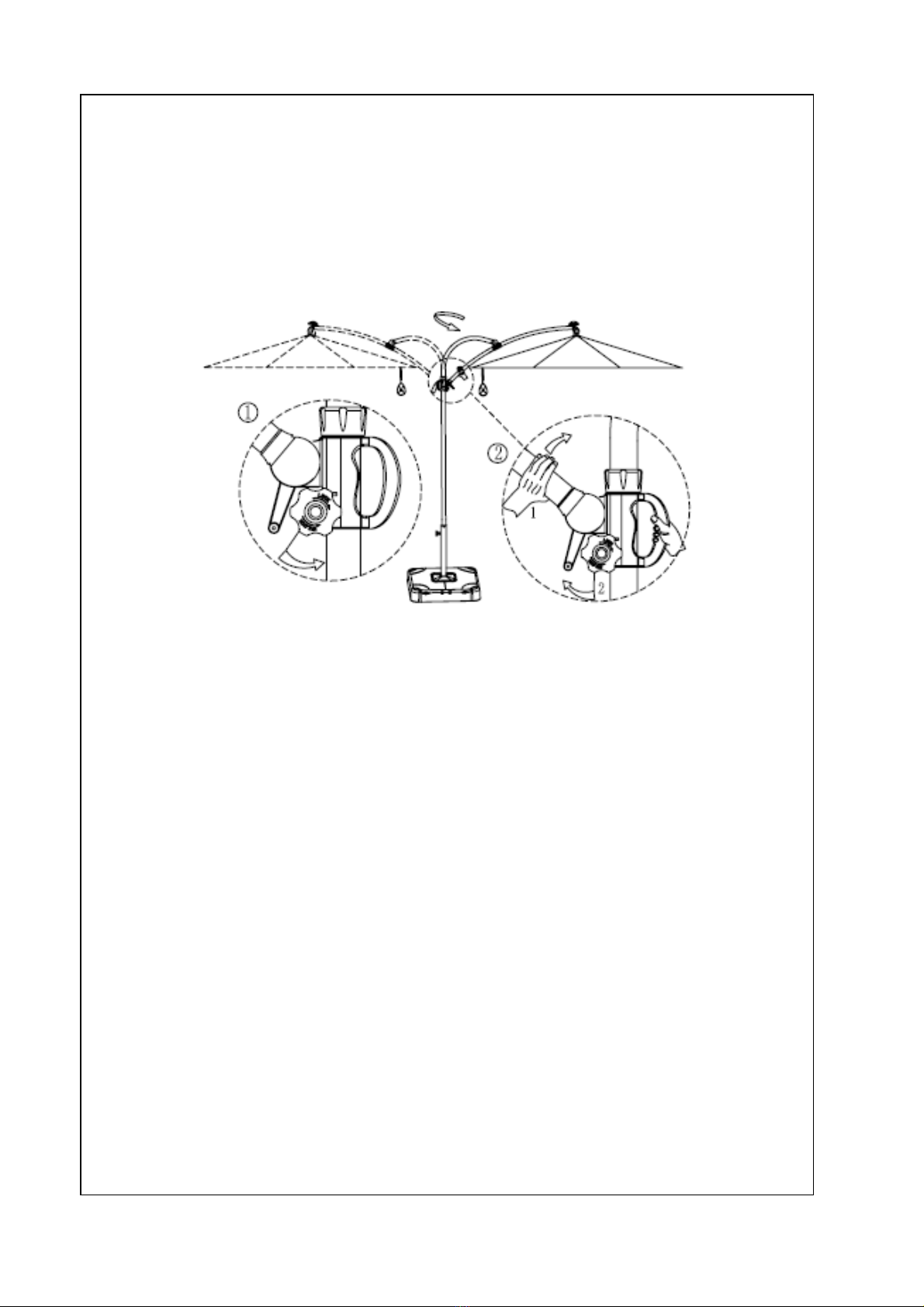

Step# 17
1) Loosen the knob on the umbrella handle counterclockwise.
2) Use one hand to hold the umbrella handle and the other hand to turn the
umbrella pole as the shown in the picture below to adjust the direction of the
sunshade. The umbrella can turn up to 360 degree.
3) When it is at the desired position, tighten knob clockwise.

13
Step# 18
Prior to closing the umbrella, move the crank handle (shown in the figure below) to
the up position (top of the pole). Umbrella should NOT be closed in the tilted
position.
1) To close umbrella, turn the crank counterclockwise.
2) When umbrella is closed, loosen knob on umbrella handle by turning it
counterclockwise
3) Pull umbrella handle downward.

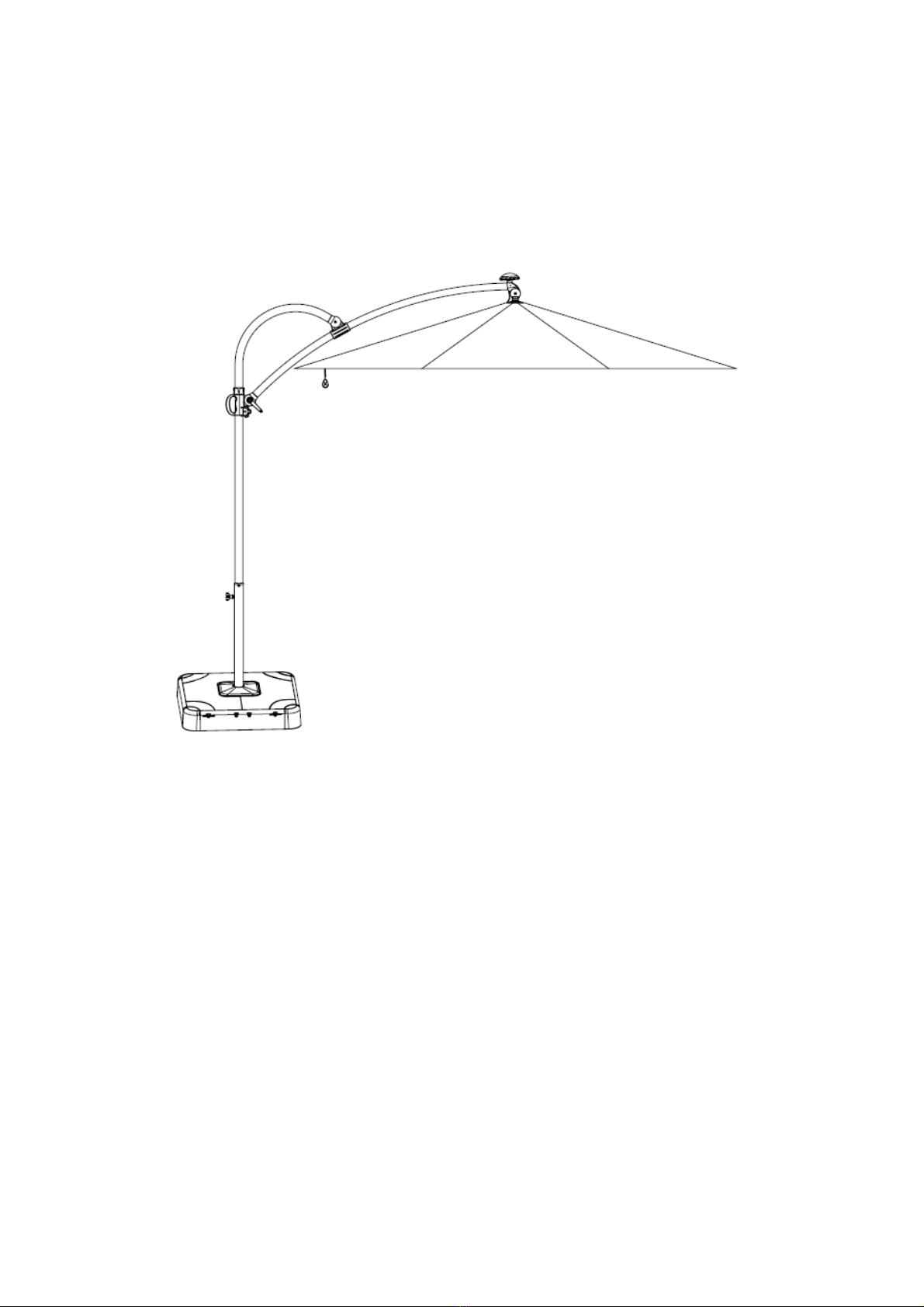

INTRUCCIONES DE ENSAMBLAJE
PARA
Sombrilla Solar Colgante de 3,35 m
INSTRUCCIONES DE MANTENIMIENTO
Para mejores resultados, limpia el armazón con un paño húmedo y seca
completamente. Limpia la tela con un jabón suave y agua tibia, enjuaga con
agua limpia y deja secar al aire. Esto ayudará a prevenir el moho al quitar las
partículas de polvo que se puedan acumular. No utilices limpiadores o
materiales abrasivos. Para prolongar la vida útil de tu sombrilla cuando no esté
en uso o durante climas inclementes (lluvia, granizo, aguanieve, nieve, viento),
fuego, calor extremo o bajas temperaturas, debes guardarla en un lugar seco y
protegido. Además cuando no vayas a usarla, debes guardarla.
Precaución:
1

Esta Unidad fue fabricada con el propósito explícito de usarse como mobiliario
de exteriores y no como un juguete. Este producto no está diseñado para
resistir las Inclemencias del tiempo o clima Severo, de ningún tipo, incluido
pero no limitado a: lluvia, granizo, aguanieve, nieve y/o viento. El Fabricante
recomienda que, cuando se acerque un mal tiempo, desarmes la unidad y la
guardes en un lugar seguro. No coloques esta unidad cerca de ninguna llama
expuesta No utilices ninguna de sus partes como apoyo. No te apoyes o subas
sobre la estructura ni la sacudas. Un adulto competente debe supervisar
constantemente a niños menores de 10 años cerca de la sombrilla. Este
producto NO está diseñado para uso comercial y hacerlo anulará la garantía.
•NO la dejes abierta si hay viento.
•Necesita una base de 220 lb de arena Play Sand
•SÓLO usa arena Play Sand para llenar la base. NO uses agua.
•Aconsejamos que el ensamblaje lo hagan dos personas.
•Necesita 8 horas de luz solar directa para cargar
completamente la batería.
•Desmonta el Panel Solar antes de guardar y mantén el Panel
Solar en un lugar seguro.
•Apaga el Interruptor cuando no se use.
GARANTÍA LIMITADA
Yotrio Corporation, Nogales, CA. 91748, extiende al comprador original una
garantía limitada de un año para el armazón y la tela como una muestra de
nuestros esfuerzos para cumplir las normas más altas de calidad. La garantía
cubre esta Sombrilla en condiciones de uso residencial normal. Esta garantía
no es transferible y se anulará si se usa en entornos no residenciales y/o se
somete al maltrato. La garantía también se anulará si la Sombrilla sufre daños
por causas de fuerza mayor, calamidad o uso incorrecto. Esta garantía no cubre
condiciones climáticas severas como lluvia, granizo, aguanieve, nieve o viento.
Nos reservamos el derecho de sustituir el producto por mercancía similar si el
modelo en cuestión ya no se fabrica. El fabricante recomienda que desarmes y
guardes la Sombrilla Solar Colgante en un lugar seguro cuando se aproxime
CUALQUIER TIPO de condición climática severa.
2

ALTO
NO DEVOLVER AL MINORISTA
SI TIENES PREGUNTAS O INQUIETUDES
VISITA NUESTRO SITIO WEB:
www.yotrioint.com
O LLAMAAL NÚMERO GRATUITO:
1-866-905-4107
DE LUNES A VIERNES, DE 8:30 A.M. A 5:00 P.M. HORA ESTÁNDAR DEL
PACÍFICO / DE 11:30 A.M. A 8:00 P.M. HORA ESTÁNDAR DEL ESTE
SERVICIO AL CLIENTE DE YOTRIO



















Requisitos para la Cobertura de la Garantía:
1. Copia del Recibo Original de Compra.
2. Fotos de la pieza dañada.
3. Debes conocer el nombre de tu producto y cualquier otro número del artículo
correspondiente, así como el nombre de la tienda donde lo compraste.
4. Por favor reúne toda esta información ANTES de contactar a servicio al
cliente.
5.
3

INTRUCCIONES DE ENSAMBLAJE
PIEZAS Y HERRAMIENTAS
Lista de Piezas Descripción Ca
nt. Lista de Piezas Descripció nCant .
A
Soporte
Inferior 1 J
Llave 1
B
Soporte
Superior 1 K
Conector
Esquinero 4
CPoste 1 L Panel
Lateral
L 2
D
Perno 4 M Panel
Lateral
M2
EArandela 4 N Bolsa de
Arena 1
FPerilla 1 O
Cubierta
de la Base
Superior
O
2
G
Casquillo del
Tubo 1 P
Casquillo
de Soporte
del Tubo 2
A
lt
o
Plancha
Metálica 1 Q
Cubierta
de la Base
Superior
Q
1
I
Sombrilla 1 R
Receptor
de Energía
Solar 1
4

Paso 3
Inserta los Conectores (K) en los cuatros
extremos de los soportes ensamblados.
NOTA: Debes instalar esta sombrilla en el
lugar elegido para evitar moverla después del
ensamblaje.
Paso 1
Coloca el Soporte (B) en el Soporte Inferior
(A).
Paso 2
Fija el Poste (C) a ambos Soportes (B)
y (A) con los Pernos (D) y las
Arandelas (E). Usa la Llave (J) para
apretar los Pernos (D).
Paso 4
Desliza hacia abajo los Paneles
Laterales (M) entre los Conectores
Esquineros (K).
5

Paso 6
Coloca la Bolsa de Arena (N) en la
base de la sombrilla como se muestra
en la imagen.
Paso 5
1) Desliza hacia abajo los Paneles Laterales
(L) entre los Paneles Esquineros (K).
2) Une las dos piezas del Casquillo de
Soporte del Tubo (P).
3) Coloca el Casquillo de Soporte del Tubo
(P) ensamblado en su lugar como se
muestra en la imagen.
Paso 7
1) Abre la bolsa con velcro para llenarla de arena. Para la estabilidad apropiada de tu
sombrilla colgante, el peso mínimo de la arena de la arena en cada saco debe ser de
110lb para un total de 220lb.
2) Después de rellenarla con arena solamente, cierra la bolsa y asegúrate que el velcro
quede sellado. Cierra juntas las dos secciones de la Bolsa de Arena (N).
6

Paso 8
1) Chequea el mecanismo de cierre primero para cerciorarte de que está en la
posición de OPEN (abierto) como muestra la ilustración
2&3) Ensambla la Cubierta de la Base Superior (O) con los paneles laterals de la base
tal como se muestra.
4) Asegúrate de que la cubierta de la base superior se coloque apropiadamente para
facilitar el cierre. El mecanismo de cierre deber ser movido ahora a la posición de
CLOSE (cerrado).
Paso 9
1&2) Usa el extremo de la Llave (J) tal como se muestra debajo para cerrar todos los
12 cierres de izquierda a derecha.
3) Ensambla la Cubierta de la Base Superior (Q) a la base ya montada.
7
