Zephyr Z1C-00MESS User manual

customer service
1.888.880.8368
Duct Cover Extension
Z1C-00MESS - Z1C-00MEMB - Z1C-00MEBG
For use with MESA and APEX range hood
ENGLISH..........................2
FRANÇAIS........................3
Mounting the duct cover
Fixation des cheminees

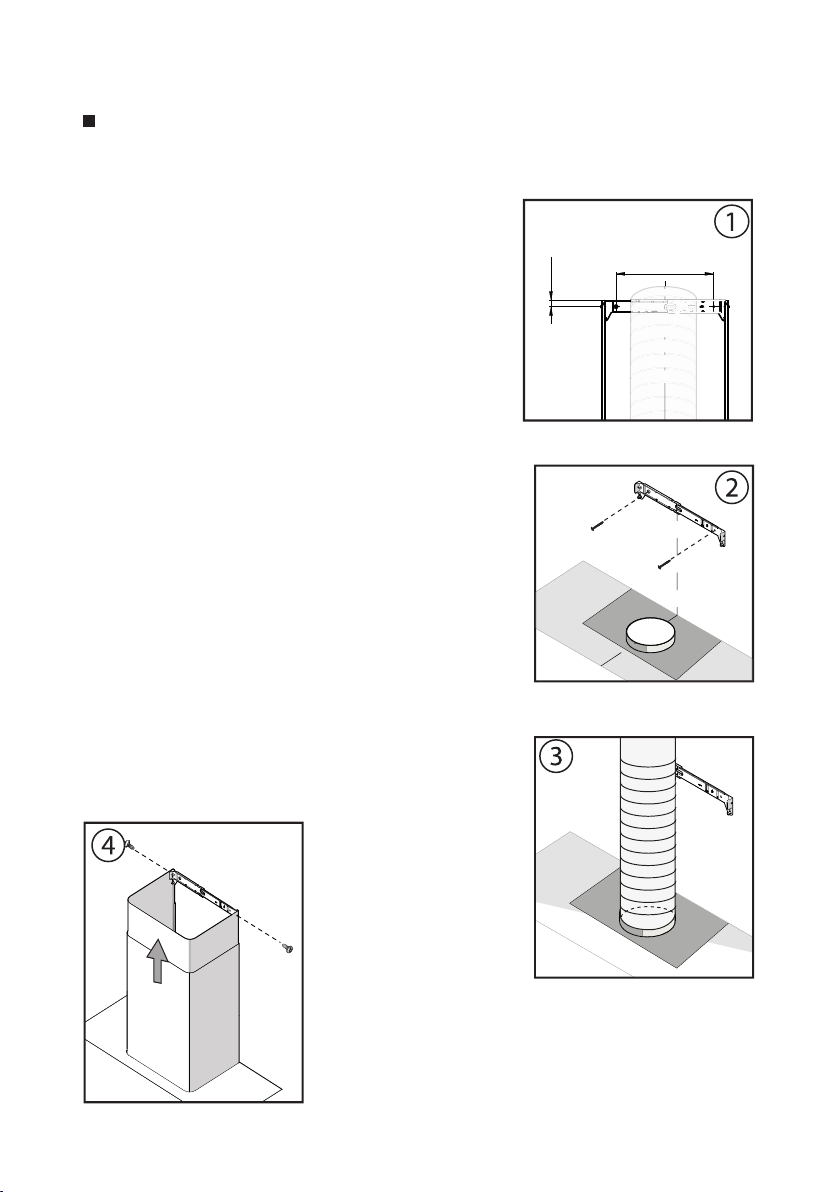

MOUNTING THE DUCT COVER
1. Check the electrical wiring and test hood for
functions prior to installing the duct covers.
2. Adjust the width of the duct cover support
bracket so that it fits inside the top of the chim-
ney and observing the distance shown in Fig. 1
3. Secure duct cover bracket to top of wall just
below the ceiling using (2) screws provided.
See Fig. 2
4. Run metal ductwork to the outside location. The
metal duct must be 6-inch diameter (version with
internal blower) or 8-inch diameter (version with
an External or InLine blower) and secure using
aluminum duct tape. See Fig. 3
5. Insert top duct cover into bottom duct cover. Seat
the duct covers correctly on the hood.
6. Extend top duct cover up and secure to the duct
cover bracket using (2) screws. See Fig. 4
11/16''
10-13/16''
= =
Installation - Mounting the Duct Cover
- 2 -

Installation – Fixation De Cheminees
FIXATION DES CHEMINEES
1. Vérifier la connexion électrique et essayez le
fonctionnement de la hotte avant d’installer
les cheminées.
2. Réglez la largeur de l’étrier de support de la
cheminée afin qu’il s’insère à l’intérieur de la
cheminée supérieure et respectez la distance
indiquée dans la fig. 1
3. Fixez l’étrier à la paroi à peine sous le plafond
en utilisant les (2) vis A. Fig. 2
4. Exécutez un conduits en métal à l’endroit à
l’extérieur. Le conduit métallique doit avoir un
diamètre de 6 pouces (version avec ventilateur
interieur) ou 8 pouces de diamètre (version avec
ventilateur externe ou en ligne) et fixez-le en
utilisant un ruban aluminium. Fig. 3
5. Insérez la cheminée supérieure à l’intérieur de la
cheminée inférieure. Positionnez les cheminées
dans le logement spécial sur la hotte.
6. Extraire le tube supérieur en le portant jusqu’à
l’étrier et le fixer avec les (2) vis. Fig. 4
11/16''
10-13/16''
= =
- 3 -

DUCT COVER EXTENSION SPECIFICATION
3011000133400.00
14-1/16” 10-9/16”
35-5/16”
90cm
19-11/16”
MESA
APEX
14-1/2''
35-3/8''
31-1/2''
1''
10
3/4''
30
6-1/2''
6-3/4''
19-3/4''
DUCTED: 9'/10' CEILING MIN = 50''- MAX = 60-7/16''
10-9/16''
19-13/16''
14-1/16''
