Zipper Mowers ZI-ELB70 Installation manual

ZI-ELB70
EAN: 9120039232201
Edition: 23.09.2015 Revision 00 – CEC- DE/EN/ES/FR/CZ/SK/SL
Original:
DE BETRIEBSANLEITUNG ERDBOHRER
Übersetzungen / Translations:
EN OPERATION MANUAL EARTH AUGER
ES MANUAL DE INSTRUCCIONES BARRENA DE TIERRA
CZ NÁVOD K POUŽITÍ ZEMNÍ VRTÁK
SK NÁVOD NA POUŽÍVANIE ZEMNÝ VRTÁK
SL NAVODILO ZA UPORABO ZEMELJSKI VRTALNIK
DE Betriebsanleitung und
Sicherheitshinweise vor
Erstinbetriebnahme lesen und
beachten!
EN Read the operation manual carefully
before first use.
ES ¡Lea este manual atentamente antes
de usar la máquina!
¡Modificaciones técnicas y errores
tipográficos exceptuados!
FR Lisez attentivement ce manuel avant
d'utiliser la machine!
Modifications techniques et d'erreurs!
CZ Před použitím si přečtěte a dodržujte
návod k použití a bezpečnostní
pokyny!
SK Prečítajte si a dodržiavajte návod na
použitie a bezpečnostné pokyny!
Technické zmeny ako aj chyby tlače a
sadzby vyhradené!
SL Pred prvo uporabo preberite in
upoštevajte navodilo za uporabo
ter varnostne napotke!

1INHALT / INDEX
2SICHERHEITSZEICHEN / SAFETY SIGNS 5
3TECHNIK / TECHNIC 9
3.1 Komponenten / components..............................................................................................9
3.2 Lieferumfang / delivery content ......................................................................................10
3.3 Technische Daten / technical details................................................................................11
4VORWORT (DE) 13
5SICHERHEIT 14
5.1 Bestimmungsmäßige Verwendung...................................................................................14
5.2 Sicherheitshinweise .........................................................................................................15
5.3 Restrisiken.......................................................................................................................17
6BETRIEB 19
6.1 Betriebshinweise .............................................................................................................19
6.2 Bedienung........................................................................................................................19
6.2.1 Bohrer montieren ......................................................................................................19
6.2.1 Tanken.....................................................................................................................19
6.2.2 Anlassen Kaltstart ..................................................................................................20
6.2.3 Anlassen Warmstart...................................................................................................20
6.2.4 Ausschalten ..............................................................................................................20
6.3 Arbeiten...........................................................................................................................21
7WARTUNG 21
7.1 Instandhaltung und Wartungsplan...................................................................................21
7.2 Reinigung.........................................................................................................................22
7.2.1 Luftfilter reinigen.......................................................................................................22
7.2.2 Zündkerze reinigen....................................................................................................22
7.2.3 Vergaser ..................................................................................................................22
7.2.4 Lagerung..................................................................................................................22
7.2.5 Entsorgung...............................................................................................................22
8FEHLERBEHEBUNG 23
9PREFACE (EN) 24
10 SAFETY 25
10.1 Intended Use ...................................................................................................................25
13.1 Security instructions........................................................................................................26
13.2 Remaining risk factors .....................................................................................................27
14 OPERATION 29
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 2
ZI-ELB70 2

14.1 Operation instructions .....................................................................................................29
14.2 Operation.........................................................................................................................29
14.2.1 Mounting drill .................................................................................................29
14.2.2 Refueling..................................................................................................................29
14.2.3 Cold starting.............................................................................................................30
14.2.4 Warm starting...........................................................................................................30
14.2.5 Stopping the engine...................................................................................................30
14.3 Operating.........................................................................................................................30
15 MAINTENANCE 31
15.1 Maintenance plan.............................................................................................................31
15.2 Cleaning...........................................................................................................................31
15.2.1 Clean the air filter......................................................................................................32
15.2.2 Clean the spark plug..................................................................................................32
15.2.3 Carburettor...............................................................................................................32
15.2.4 Storage....................................................................................................................32
15.2.5 Disposal ...................................................................................................................32
16 TROUBLE SHOOTING 33
17 ERSATZTEILE / SPARE PARTS 34
17.1 Ersatzteilbestellung / spare parts order ..........................................................................71
18 DESPIECE / VUE ÉCLATÉE 72
18.1 Pedido de repuestos / Commande des piéces détachées .................................................72
19 REZERVNI DELI / REZERVNI DIJELOVI 73
19.1 Naročanje rezervnih delov / Naručivanje rezervnih dijelova............................................73
20 EG-KONFORMITÄTSERKLÄRUNG / CE-DECLARATION OF CONFORMITY 75
21 GEWÄHRLEISTUNG 76
22 WARRANTY GUIDELINES 77
23 GARANTÍA Y SERVICIO 78
24 GARANTI ET SERVICE 79
25 JAMSTVO 80
26 GARANCIJA 81
27 PRODUKTBEOBACHTUNG 82
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 3
ZI-ELB70 3

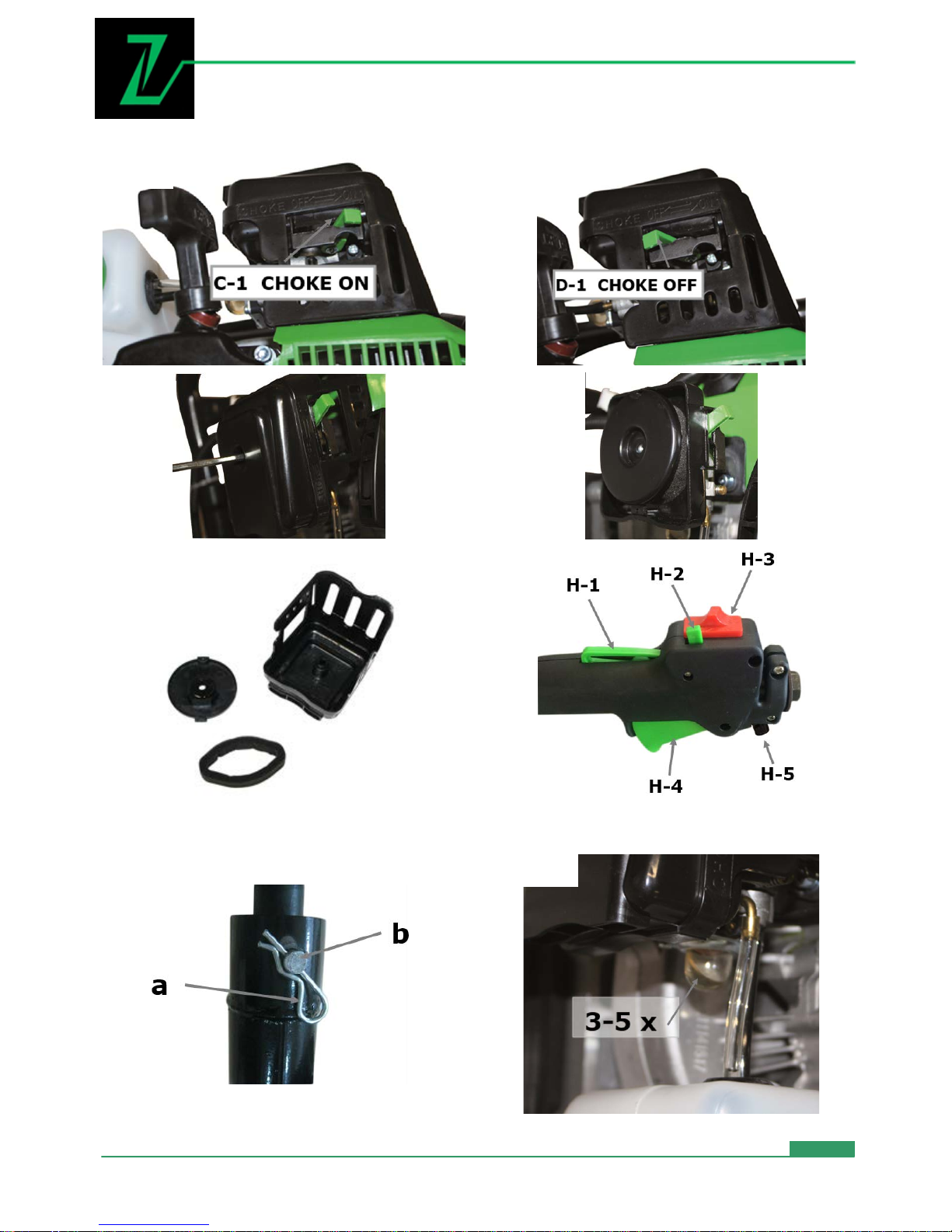

ILLUSTRATION
FIG. C
FIG. D
FIG. E
FIG. F
FIG. G
FIG. H
FIG. K
FIG. J
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 4
ZI-ELB70 4

ILLUSTRATION
2SICHERHEITSZEICHEN / SAFETY SIGNS
DE SICHERHEITSZEICHEN
BEDEUTUNG DER SYMBOLE EN SAFETY SIGNS DEFINITION OF SYMBOLS
ES SEÑALES DE SEGURIDAD
DEFINICIÓN DE SÍMBOLOS FR SIGNALISATION DE SÉCURITÉ DÉFINITION DES SYMBOLES
CZ VÝZNAM BEZPEČNOSTNÍCH
SYMBOLŮ SL VARNOSTNE OZNAKE POMEN SIMBOLOV
DE Allgemeiner Hinweis
EN General note
ES Notas generales
FR Note générale
CZ Všeobecný pokyn
SL Splošna opomba
DE CE-KONFORM - Dieses Produkt entspricht den EG-Richtlinien.
EN EC-CONFORM - This product complies with the EC-directives.
ES Conforme CE! - Este producto cumple con las Directivas CE.
FR Conforme CE! - Ce produit est conforme aux Directives CE.
CZ CE-SHODNÉ: tento výrobek odpovídá směrnicím EU
SL CE-KONFORM - Ta proizvod ustreza zahtevam glede na smernice ES.
DE ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleit
ung Ihrer
Maschine aufmerksam durch und machen Sie sich mit den Bedienelementen
der Maschine gut vertraut um die Maschine ordnungsgemäß zu bedienen und
so Schäden an Mensch und Maschine vorzubeugen.
EN READ THE MANUAL! Read the user and maintenance manua
l carefully and
get familiar with the controls in order to use the machine correctly and to
avoid injuries and machine defects.
ES ¡LEA EL MANUAL! Lea el manual de uso y mantenimiento cuidadosamente y
familiarícese con los controles con el fin de utilizar la máquina correctamente,
para evitar lesiones y defectos de la máquina.
FR LIRE LE MANUEL! Lire le manuel d´utilisateur et de maintenance avec soin
permet de se familiariser avec les contrôles en vue d'utiliser correctement la
machine pour éviter les blessures et le dysfonctionnement de l'appareil.
CZ PŘEČTĚTE SI NÁVOD! Pozorně si pročtěte návod k použití a údržbě vašeho
stroje a seznamte se dobře s ovládacími prvky stroje, abyste ho mohli
správně obsluhovat a tím předejít zraněním a škodám.
SL PREBERITE NAVODILO! Pozorno preberite navodilo za uporabo in
vzdrževanje stroja in se dobro seznanite z upravljalnimi elementi stroja, da
boste lahko stroj pravilno upravljali in tako preprečili poškodbe ljudi in
poškodbe na stroju.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 5
ZI-ELB70 5

ILLUSTRATION
DE WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nicht
beachtung der
Vorschriften und Hinweise zum Einsatz der Maschine kann zu schweren
Personenschäden und tödliche Gefahren mit sich bringen.
EN ATTENTION!
Ignoring the safety signs and warnings applied on the
machine as well as ignoring the security and operating in
structions can
cause serious injuries and even lead to death.
ES ¡ATENCIÓN! Ignorar las señales de seguridad y advertencias aplicadas en
la máquina, así como ignorar las instrucciones de seguridad y el manual de
instrucciones, pueden causar lesiones graves e incluso conducir a la muerte.
FR ATTENTION!
Ignorer la signalisation de sécurité, les avertissements
présents sur la machine ainsi
que les consignes de sécurité et les
instructions peut causer des blessures graves et même entraîner la mort.
CZ POZOR! Dbejte na bezpečnostní pokyny. Nedodržení předpisů a pokynů k
použití stroje může vést k těžkým úrazům, končících až smrtí.
SL OPOZORILO! Upoštevajte varnostne oznake! Neupoštevanje predpisov in
napotkov za uporabo stroja lahko privede do težkih telesnih poškodb in celo
do nesreč s smrtnim izidom.
DE Verbrennungsgefahr!
EN Burn hazard
ES ¡Peligro de quemaduras!
FR Risque de brulure
CZ Nebezpečí popálení!
SL Nevarnost opeklin!
DE Schutzausrüstung
EN Protective clothing!
ES ¡Ropa de protección!
FR Vêtements de protection
CZ Ochranné vybavení!
SL Zaščitna oprema.
DE Leicht entflammbar! Offenes Feuer verboten!
EN Highly flammable! Naked flames prohibited!
ES ¡Altamente inflamable!
FR Extrêmement inflammable
CZ Lehce zápalné!
SL Lahko vnetljivo!
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 6
ZI-ELB70 6

ILLUSTRATION
DE Feste Teile können wegkatapultiert werden!
EN Solid Objects can be thrown away!
ES ¡Atención por objetos que pueden ser lanzados!
FR Attention pour objets qui peuvent être jetés!
CZ Volné předměty mohou být vrženy do prostoru!
SL Trdni deli se lahko odbijejo od stroja!
DE Nicht in rotierende Teile greifen!
EN Don´t touch rotating parts!
ES ¡Cuidado con las piezas giratorias, no tocar!
FR Méfiez-vous des pièces en rotation, ne pas toucher!
CZ Nedotýkejte se rotujících částí!
SL Ne posegajte v rotirajoče dele stroja!
DE Sicherheitsabstand einhalten!
EN Keep safe distance!
ES ¡Mantener la distancia de seguridad!
FR Garder la distance de sécurité!
CZ Dodržujte bezpečnostní odstup!
SL Vzdržujte varnostno razdaljo!
DE Nur geschultes Personal!
EN Only trained staff!
ES Sólo personal cualificado!
FR Seul personnel qualifié !
CZ Pouze vyškolený personál!
SL Samo usposobljeno osebje!
DE Maschine vor Wartung und Pausen ausschalten!
EN Stop before any break and engine maintenance!
ES ¡Apague y desconecte la máquina antes de hacer mantenimiento o
pausa!
FR Éteignez et débranchez la machine avant l'entretien ou de pause!
CZ Před údržbou nebo přestávkou stroj vypněte!
SL Pred vzdrževalnimi deli ali odmorom izključite stroj!
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 7
ZI-ELB70 7

ILLUSTRATION
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 8
ZI-ELB70 8

ILLUSTRATION
3TECHNIK / TECHNIC
3.1 Komponenten / components
ZI-ELB 70 (FIG I)
I-1 Haltegriff / Bar holder / Soporte de fijación de barra / Support de fixation de la barre / Držák
fixační tyče / Ročaj
I-2 Zündkerzenstecker / Spark plug cap / Tapa de la bujía / Bouchon de bougie / Zapalovací
kabel / Vtič za svečko
I-3 Luftfilter / Air filter / Filtro de aire / Filtre à air / Vzduchový filtr / Zračni filter
I-4 Seilzugstarter / Recoil starter / Bobina de arranque / Démarreur à rappel / Startovací šňůra /
Zaganjalnik na poteg vrvi
I-5 Tankdeckel / Fuel tank cap / Tapón del depósito / Bouchon du réservoir / Víčko palivové
nádrže / Pokrov rezervoarja
I-6 Treibstoff-Tank / Fuel tank / Depósito de combustible / Réservoir de carburant / Palivová
nádrž / Rezervoar za gorivo
I-7 Bediengriff / Operating handle / Manija de control / Poignée de contrôle / Ročaj za
upravljanje
I-8 Bohreraufnahme / Drill adapter / Adaptador de taladros / Adaptateur de la mèche / Upínací
otvor vrtáku / Vpenjalo za sveder
I-9 Primärpumpe / Fuel pump / Bomba de combustible / Pompe de carburant / Primární pumpa
/ Primarna črpalka
FIG. I
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 9
ZI-ELB70 9

ILLUSTRATION

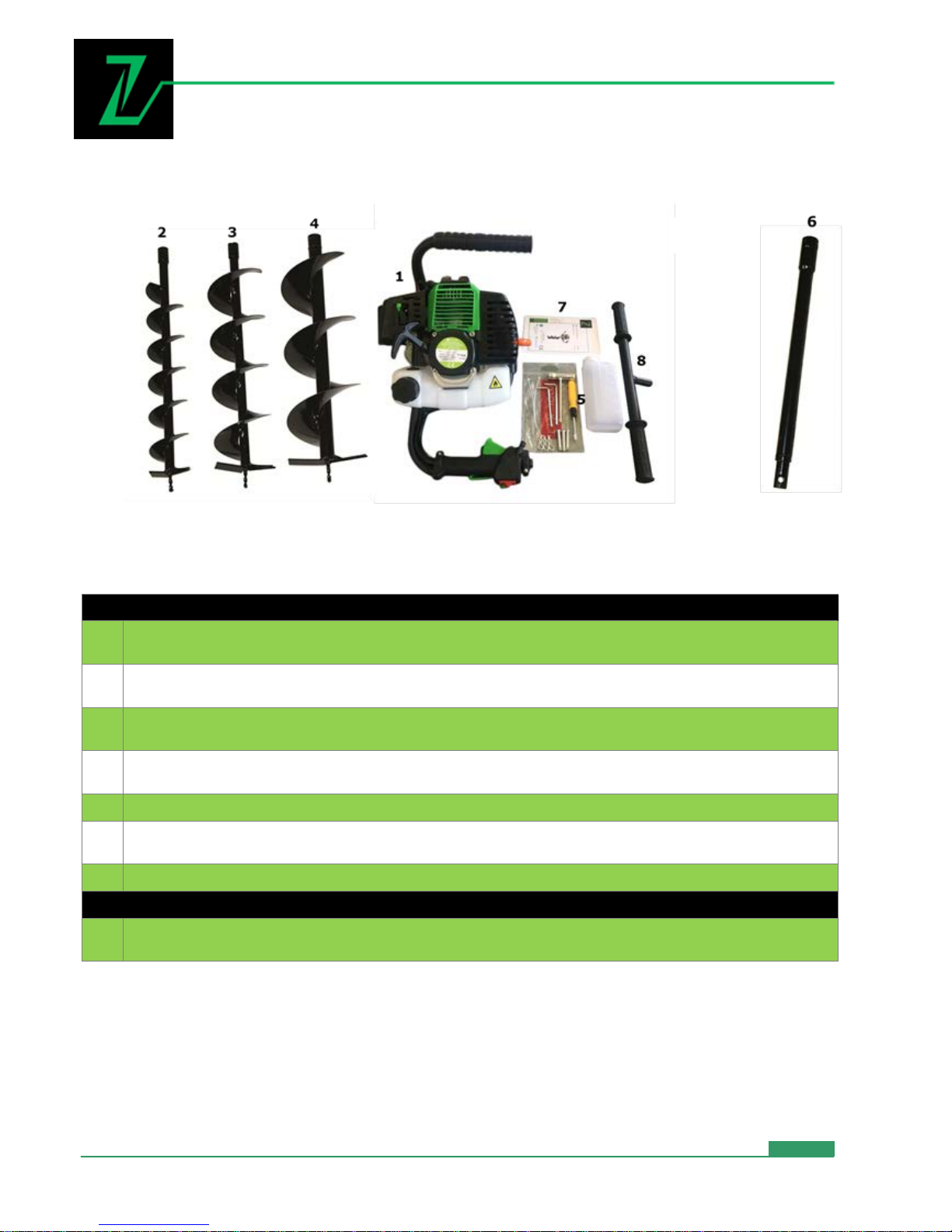

3.2 Lieferumfang / delivery content
ZI-ELB70 (FIG. A)
1 Bohraggregat / Aggregate / Conjunto principal / Ensemble principal / Agregát vrtáku / Vrtalni
agregat
2 Bohrer Ø 100mm / drill Ø 100mm / Taladro Ø 100mm / Perceuse Ø 100mm / Vrták Ø 100mm
/ Sveder Ø 100mm
3 Bohrer Ø 150mm / drill Ø 150mm / Taladro Ø 150mm / Perceuse Ø 150mm / Vrták Ø 150mm
/ Sveder Ø 150mm
4 Bohrer Ø 200mm / drill Ø 200mm / Taladro Ø 200mm / Perceuse Ø 200mm / Vrták Ø 200mm
/ Sveder Ø 200mm
5 Bedienwerkzeug / tools / Herramientas / Outils / Nářadí pro údržbu / Priloženo orodje
7 Betriebsanleitung / operation manual / Manual de instrucciones / Mode d´emploi / Návod k
použití / navodilo za uporabo
8 Handkurbel / manual crank / manivela manual / manivelle / ruční kliky / ročno crank
ZI-ELB70 (FIG: B) optional
6 Bohrerverlängerung / drill extension bar / Barra de extensión de taladro / Barre
d'extension de perceuse / Prodloužení vrtáku / Podaljšek svedra
FIG. A
FIG. B
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 10
ZI-ELB70 10

ILLUSTRATION
3.3 Technische Daten / technical details
ZI-ELB70G
Motor-Typ / engine type / motor / Moteur / Typ motoru / Typ
motora / Tip motorja
2-Takt-Motor / 2-stroke engine /
2-tiempos / 2-taktní motor / 2-
taktný motor / 2-taktni motor
Hubraum / displacement / Capacidad / Capacité / Objem motoru /
Objem motora / Delovna prostornina 51,7 cm³
Motorleistung / Engine power / Potencia del motor / Puissance
moteur / Výkon motoru / Výkon motora / Zmogljivost motorja 1,65 kW (bei 6500 min-1)
Leerlauf / idle speed / Velocidad en ralentí / Vitesse de ralenti /
Otáčky naprázdno / Otáčky naprázdno / Prosti tek 3000 min-1
Bohrerdrehzahl / drill speed / la velocidad de perforación / la vitesse
de forage / rychlost vrtačka / rýchlost vrtáku / svedra hitrost ~280 min-1
Starter / starter / Arranque / Démarrage / Startér / Štartér /
Zaganjač
Seilzug / recoil / Cable / Câble
Startovací šňůra / Štartovacia
šnúra / na poteg vrvi
Zündung / ignition / ignición / zapalování / zapaľovanie / Vžig Elektronisch / electronic
Tank-Kapazität / fuel tank capacity / Capacidad del depósito /
Capacité du réservoir / Objem palivové nádrže / Objem palivové
nádrže / Prostornina rezervoarja 1,2 l
Mischverhältnis Benzin:Öl / Mixing ratio gasoline:oil / Relación de
mezcla gasolina:aceite / Ratio de mélange essence: huile / Směs
benzínu a oleje / Zmes benzínu a oleja / Mešalno razmerje
bencin:olje
40:1
Bohrerlänge (Bohrerverlängerung) / drill lenght (extension bar
length) / Longitud taladro (Barra de extensión) / Longueur de la
mèche (Barre d'extension) / Délka vrtáku (Prodloužení vrtáku) /
Dĺžka vrtáku (Predlženie vrtáka) / Dolžina svedra (Podaljšek svedra)
700 mm (450 mm)
Bohrerdurchmesser / drill diameter / Diámetros taladros / Diamètre
des mèches / Poids perceuses / Průměr vrtáku / Priemer vrtáku /
Premer svedra 200 / 150 / 100mm
Bohrergewicht / drill weights / Peso taladros / Hmotnost vrtáku /
Hmotnosť vrtáku / Teža svedra 3 / 2,3 / 1,8 kg
Schall-Druckpegel LPA / sound pressure level LPA / Nivel presión
sonora LPA / Niveau de pression acoustique LPA / Úroveň hluku LPA /
Úroveň hluku LPA / Nivo zvočnega tlaka LPA 97 dB(A) bei K: 3dB(A)
Schall-Leistungspegel LWA / sound power level LWA / Nivel potencia
acústica LWA / Niveau de puissance acoustique LWA / Akustický výkon
LWA / Akustický výkon LWA / Nivo zvočne moči LWA 117 dB(A) bei K: 3dB(A)
Garantierter Schall-Leistungspegel LWA / guaranteed sound power
level LWA / Nivel potencia acústica garantizado LWA / Niveau de
puissance acoustique garanti LWA / Garantovaná hladina akustického
výkonu LWA / Garantovaná Akustický výkon LWA / Zajamčen nivo
zvočne moči LWA
120 dB(A)
Vibration / vibration / vibración / vibration / kmitání / kmitanie /
Vibracija 19,850m/s2bei K: 1,5m/s2
Gewicht (ohne Bohrer) / weight (without drill) / Peso (sin taladro) /
Poids (sans perceuse) / Hmotnost (bez vrtáku) / Hmotnosť (bez
8,5 kg
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 11
ZI-ELB70 11

ILLUSTRATION
vrtáku) / Teža (brez svedra)
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 12
ZI-ELB70 12

ILLUSTRATION
4VORWORT (DE)
Sehr geehrter Kunde!
Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und
Handhabung des Erdbohrers ZI-ELB70.
Folgend wird die übliche Handelsbezeichnung des Geräts (siehe Deckblatt) in dieser
Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt.
Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie
für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte
weitergegeben wird!
Bitte beachten Sie die Sicherheitshinweise!
Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße
Umgang wird Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird
vorgebeugt.
Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten
Verletzungen führen.
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte geringfügig
abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Urheberrecht
© 2015
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte
bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und
Abbildungen werden gerichtlich verfolgt.
Als Gerichtsstand gilt das Landesgericht Linz oder das für 4707 Schlüsslberg zuständige Gericht.
Kundendienstadresse
ZIPPER MASCHINEN GmbH
Gewerbepark 8, A-4707 Schlüsslberg
AUSTRIA
Tel.: [phone]
Fax: [phone]
Mail: [e-mail]
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 13
ZI-ELB70 13

ILLUSTRATION
5SICHERHEIT
5.1 Bestimmungsmäßige Verwendung
Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und
gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend
beseitigen lassen! Die vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und
Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen
Sicherheitshinweise sind einzuhalten.
Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder
unwirksam zu machen!
Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt:
Zum Bohren von kreisförmigen Löchern in Erdboden (Lehm, Muttererde, Sand, o.ä.). Dies können
z.B. Löcher zum Pflanzen von kleinen Bäumen, Löcher zum Setzen von Zaunpfählen o.ä. sein.
Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende
Sachschäden oder Verletzungen übernimmt ZIPPER-MASCHINEN keine Verantwortung
oder Garantieleistung.
WARNUNG
Verwenden Sie nur für die Maschine zulässige Bohrer!
Verwenden Sie nie schadhafte Bohrer!
Erdbohrer darf nur in der senkrechten Position (Bohrer nach unten) verwendet
werden!
Dieses Gerät ist nur zum Einsatz im offenen Bereich (Garten) bestimmt und
muss während der Arbeit mit beiden Händen festgehalten werden.
Während dem Arbeiten wenn möglich mit dem Rücken gegen den Wind stehen,
um den Abgasstrom nicht einzuatmen!
Arbeitsbedingungen:
Die Maschine ist für die Arbeit unter folgenden Bedingungen bestimmt:
Feuchtigkeit max. 70%
Temperatur von +5°С bis +40°С
Die Maschine ist nicht für den Betrieb unter explosionsgefährlichen Bedingungen bestimmt.
Unzulässige Verwendung:
•Der Betrieb der Maschine unter Bedingungen außerhalb der in dieser Anleitung
angegebenen Grenzen ist nicht zulässig.
•Das Gerät darf nicht verwendet werden:
-in Eis; in Stein bzw. Felsen
-in Bereichen wo elektrische Leitungen; Gasleitungen, Wasserleitung oder
Telefonleitungen unterirdisch verlegt sind.
-in einer Grube oder Kanal (fehlende Belüftung!)
•Die Demontage oder das Ausschalten der Schutzvorrichtungen ist untersagt.
•Unzulässig ist der Gebrauch von Werkzeugen, die nicht für den Gebrauch mit der
Maschine geeignet sind.
•Etwaige Änderungen in der Konstruktion der Maschine sind unzulässig.
•Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den
Anweisungen dieser Bedienungsanleitung nicht zu 100% entspricht, ist
untersagt.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 14
ZI-ELB70 14

ILLUSTRATION
•Lassen Sie die Maschine nie unbeaufsichtigt, vor allem nicht, wenn Kinder in der
Nähe sind!
5.2 Sicherheitshinweise
Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt
wurden, sind umgehend zu erneuern!
Örtlich geltende Gesetze und Bestimmungen können die Verwendung dieser Maschine
einschränken!
Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind
folgende Hinweise UNBEDINGT zu beachten:
•Betrieb der Maschine nur bei ausreichenden Lichtverhältnissen, nach Einbruch der
Dämmerung sollten Sie nicht mehr arbeiten.
•Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol
oder Drogen ist das Arbeiten mit der Maschine verboten!
•Arbeiten Sie konzentriert, sicherheitsbewusst und achten Sie stets auf einen
sicheren STAND beim Arbeiten!
•Beim Betrieb ist das max. erlaubte Gefälle der Arbeitsumgebung 15°.
•Vorsicht bei unebenen Arbeitsflächen sowie Arbeitsflächen mit Gefälle!
•Das Arbeiten bei Eis und sonstigem rutschigen Untergrund ist verboten.
•Rutschen/ Stolpern/Fallen ist eine Hauptursache für schwere oder tödliche
Verletzungen. Passen Sie auf unebene oder rutschige Arbeitsflächen auf.
•Im Umkreis von 5m darf sich keine weitere Person, insbesondere Kinder oder
Haustiere aufhalten!
•
•Die Maschine darf nur von unterwiesene Personen (Kenntnis und Verständnis
dieser Betriebsanleitung), die keine Einschränkungen von motorischen Fähigkeiten
verglichen mit üblichen ArbeitnehmerInnen aufweisen, bedient werden.
•Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen sind von der
Arbeitsumgebung fern zu halten!
•Wenn Sie mit der Maschine arbeiten, tragen Si
e keinen lockeren
Schmuck, weite oder vom Körper abstehende Kleidung, Krawatten,
langes, offenes Haar, etc …
•Lose Objekte können sich im Bohrer der Maschine verfangen und zu
Verletzungen führen!
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 15
ZI-ELB70 15

ILLUSTRATION
•Bei Arbeiten an und mit der Maschine geeignete Schutzausrüstung (enganliegende
Arbeitskleidung, Schutzhandschuhe nach EN 388, Klasse 3111, Schutzhelm,
Schutzbrille oder Gesichtsschutz, Gehörschutz, Sicherheitsschuhe S1) tragen!
•Während dem Betanken ist Feuer, offenes Licht sowie Rauchen verboten.
•Betanken bei laufendem Motor bzw. wenn Maschinenteile noch heiß sind, ist
strengstens verboten.
•Betanken nur im Freien bzw. in gut durchlüfteten Bereichen.
•Verschütteten Treibstoff sofort wegwischen.
•Verbrennungsgefahr! Während dem Betrieb strömen heiße Ab
gase aus und
Maschinenteile wie etwa Auspuff und Motor werden heiß.
•Legen Sie den heißen Erdbohrer nie in trockenes Gras oder auf sonstige, leicht
entflammbare Materialien.
•Nach dem Betrieb muss die Maschine auskühlen. Ansonsten besteht akute
Verbrennungsgefahr
•Überprüfen Sie das zu bearbeitende Gelände und entfernen Sie sämtliche feste
Gegenstände (Steine, Metallteile, o. Ä.), da diese weggeschleudert werden
können! Verletzungsgefahr!
•Vergewissern Sie sich, dass keine elektrischen Leitungen, Wasserleitungen,
Gasleitungen im Erdboden im Arbeitsbereich liegen.
•Entfernen Sie hohe Gräser, Büsche etc. aus dem Arbeitsbereich. Diese könnten sich
sonst um den Bohrer wickeln!
•Die laufende Maschine darf nie unbeaufsichtigt sein!
•Nach Beendigung des Arbeitens, sowie bei jeglicher Pause, Motor abstellen.
•Vor Wartungsarbeiten oder Einstellarbeiten ist die Maschine auszuschalten.
•Lagerung immer mit leerem Tank an einem sicheren Ort.
HINWEIS
Verhalten im Notfall
Für einen eventuell eintretenden Unfall sollte immer ein Verbandskasten nach
ISO 3864 griffbereit vorhanden sein. Leiten Sie die der Verletzung entsprechend
notwendigen Erste-Hilfe-Maßnahmen ein. Wenn Sie Hilfe anfordern, machen Sie
folgende Angaben:
1. Ort des Unfalls 2. Art des Unfalls
3. Zahl der Verletzten 4. Art der Verletzungen
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 16
ZI-ELB70 16

ILLUSTRATION
5.3 Restrisiken
Auch bei Einhaltung aller Sicherheitsbestimmungen und bei bestimmungsgemäßer Verwendung sind
folgende Restrisiken zu beachten:
•Gefahr durch Lärm:
Arbeiten ohne Gehörschutz kann das Gehör auf Dauer schädigen.
•Gefahr für die Hände bzw. Finger:
Greifen Sie während dem Betrieb nie in die Maschine. Nach dem Betrieb muss die Maschine auskühlen.
Sonst besteht akute Verbrennungsgefahr!
•Vibration:
Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen
worden und kann zum Vergleich eines Werkzeugs mit einem anderen verwendet werden. Der
angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung
verwendet werden.
Warnung:
Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Werkzeugs von
dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Werkzeug verwendet wird.
Wenn sich Personen mit Durchblutungsstörungen zu starken mechanischen Schwingungen aussetzen,
kann es zu Schädigungen von Blutgefäßen und/oder Nervensystem kommen. Folgende Symptome
können durch Vibrationen an Fingern, Händen oder Handgelenken auftreten: „Einschlafen“ von
Körperteilen (Taubheit), Kribbeln, Schmerz, Stechen, Veränderung von Hautfarbe oder Haut. Falls eines
dieser Symptome auftritt, suchen Sie einen Arzt auf!
Um das Risiko der „Weißfingerkrankheit“ zu verringern, halten Sie Ihre Hände während des Arbeitens
warm und warten und pflegen Sie das Werkzeug und Zubehörteile gut.
•Verletzungen durch herausgeworfene Objekte:
Bei der Arbeit mit Erdbohrern besteht die Gefahr, dass durch den Bohrvorgang Steine und andere
Objekte mit Verletzungspotential herausgeschleudert werden. Das Verletzungsrisiko kann durch das
Tragen von entsprechender Sicherheitsausrüstung reduziert, aber nicht gänzlich eliminiert werden.
Sorgen Sie dafür, dass andere Personen oder Tiere sich nicht innerhalb des Gefahrenbereichs
aufhalten.
•Gefahrenquellen der Arbeitsumgebung:
Stellen Sie sicher, dass der zu bohrende Bereich keine stromführenden Elektrokabeln, Gas-, oder
Wasserleitungen enthält, welche beschädigt werden können.
•Verbrennungsgefahr:
Das Berühren der Schalldämpfer, des Auspuffes und anderer erhitzbare Maschinenkomponenten kann,
nach längerem durchgehenden Betrieb bzw. wenn der Motor heiß ist, zu schweren Verbrennungen
führen.
•Feuer- und Explosionsgefahren
Benzin ist sehr leicht entflammbar und unter bestimmten Bedingungen explosiv.
NIEMALS Treibstoff oder Motoröl nachfüllen, während die Maschine im Betrieb oder heiß ist.
Beim Auftanken und an Orten, an denen Kraftstoff gelagert wird, nicht rauchen und offene Flammen
oder Funken fernhalten.
Den Kraftstofftank nicht überfüllen und beim Auftanken die Verschüttung des Benzins vermeiden. Falls
Benzin verschüttet wurde, unbedingt sicherstellen, dass dieser Bereich vor dem Starten des Motors
vollkommen trocken/gereinigt ist.
Stellen Sie sicher, dass der Tankverschluss nach dem Auftanken wieder gut verschlossen ist.
•Chemische Gefahren
Einen Benzin- oder Dieselmotor nie in einem verschlossenen Bereich ohne ausreichende Belüftung
bedienen oder auftanken.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 17
ZI-ELB70 17

ILLUSTRATION
Kohlenmonoxid Abgase von den inneren Antriebseinheiten des Verbrennungsmotors können in
begrenzten Räumen durch Einatmen Gesundheitsschäden und Tod verursachen. Daher die Maschine
nur in gut gelüfteten Räumen bzw. im Freien in Betrieb nehmen.
Flüssige Kraftstoffe können auf der Haut und der Umwelt schwere Schäden verursachen.
•Blockieren
Durch plötzliches Blockieren des Bohrers kann es, bis die Rutschkupplung einsetzt, zu einer
schlagartigen Verdrehung des Körpers kommen.
Diese Risiken können minimiert werden, wenn alle Sicherheitsbestimmungen angewendet werden, die
Maschine ordentlich gewartet und gepflegt wird und die Maschine bestimmungsgemäß und von
entsprechend geschultem Fachpersonal benutzt wird.
Trotz aller Sicherheitsvorschriften ist und bleibt ihr gesunder Hausverstand und ihre entsprechende
technische Eignung/Ausbildung zur Benutzung von der Maschine der wichtigste Sicherheitsfaktor!
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 18
ZI-ELB70 18

ILLUSTRATION
6BETRIEB
Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie Beschädigungen
oder fehlende Teile umgehend Ihrem Händler oder der Spedition. Sichtbare Transportschäden
müssen außerdem gemäß den Bestimmungen der Gewährleistung unverzüglich auf dem Lieferschein
vermerkt werden, ansonsten gilt die Ware als ordnungsgemäß übernommen.
6.1 Betriebshinweise
HINWEIS
•Die Maschine wird vormontiert ausgeliefert, nur die Bohrer sind vor dem
Betrieb zu montieren
•Werden rotierende Teile (Bohrer) unkorrekt befestigt, kann dies zu schweren
Unfällen führen! Kontrollieren Sie vor Arbeitsbeginn die Bohrer auf festen Sitz.
•Bohrer nur mit mitgeliefertem Scherstift und Federsplint befestigen.
•Bohren Sie tiefere Löcher in 2-3 Arbeitsschritten!
•Enthält das Erdreich viele Wurzel und/oder Steine, ist äußerste
Vorsicht geboten: Achten Sie besonders darauf, dass Sie eine
unvermutete Blockierung des Erdbohrers durch Verklemmen in einer
Wurzel oder an einem großen Stein nicht unvorbereitet trifft.
•Vor Betrieb den Erdbohrer auf Staub und Schmutzpartikel überprüfen,
besonders Motorkühllufteinlass, Vergaser und Luftfilter. Bei Bedarf reinigen.
•Arbeiten Sie während den ersten 10 Betriebsstunden max. im
gemäßigten Drehzahlbereich. In jedem Fall sollte gerade die ersten 10
Betriebsstunden der Motor nicht bei höchster Drehzahl betrieben werden, da
sich alle in Bewegung befindlichen Bauteile, insbesondere die
Getriebekomponenten einander noch anpassen müssen. Nach diesem
Zeitraum erreicht der Motor seine maximale Leistung. Nichtbeachtung dieses
Hinweises verkürzt die Lebensdauer Ihres Erdbohrers. Um die max.
erreichbare Drehzahl zu reduzieren, drehen Sie den Einstellknopf (H-5),
sodass der Gashebel (H-4) bei Betätigung früher anschlägt.
6.2 Bedienung
6.2.1 Bohrer montieren
Um einen Bohrer (Fig. A) zu montieren drehen Sie das Bohraggregat auf den Kopf.
Setzen Sie den Bohrer so auf die Bohreraufnahme, dass Sie den Scherstift durch die Löcher
stecken können.
Stecken Sie den Scherstift (Fig.J;b) durch den Bohrer und die Bohreraufnahme und sichern sie den
Scherstift mit dem Federsplint (Fig.J;a).
Bei der Verwendung der Bohrerverlängerung (Fig. B) ist diese genauso zu montieren wie ein Bohrer.
Die Bohrer sind dann auf die Verlängerung ebenso wie oben beschrieben zu montieren.
6.2.1 Tanken
Der Erdbohrer wird mit einem Benzin (benzolfreies Gerätebenzin)-Öl Gemisch angetrieben.
Für den 2-Takt Motor benötigen Sie einen Treibstoff mit Mischverhältnis 40:1.
Achten Sie beim Tanken darauf, dass keine Fremdpartikel in den Tank geraten!!!
Sollten Sie das Treibstoffgemisch selbst herstellen wollen, beachten Sie bitte folgende Punkte:
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 19
ZI-ELB70 19

ILLUSTRATION
Verwenden Sie hochwertiges Synthetiköl für stark beanspruchte Zwei-Takter. Synthetiköl reduziert
Rußbildung und Ablagerungen an Zündkerze, im Zylinder, am Kolben sowie im Auspuff, was die
Motorschmierung erhöht und somit auch die Lebensdauer des Motors. ZIPPER Maschinen empfiehlt die
Verwendung von hochwertigen Fertiggemischen speziell für stark beanspruchte Zwei-Takter.
HINWEIS
Vor jedem Gebrauch Tank ordentlich durchschütteln! Ansonsten besteht die Gefahr
für eine Beschädigung des Motors (Kolbenfresser), weil er sonst am Beginn zu wenig
geschmiert wird.- Kein Garantieanspruch
6.2.2 Anlassen Kaltstart
1. Stellen Sie die Maschine mit dem Bohrer auf den Boden. Der Bohrer muss sich dabei frei bewegen
können.
2. Bringen Sie den Choke in die Stellung ON wie in (Fig. C) dargestellt
3. Bringen Sie den Schieberegler (H-3) in die Stellung START.
4. Drücken Sie (Fig. K) die Primärpumpe (I-9) bis Treibstoff angesaugt wurde.
5. Drücken Sie mit dem Daumenballen den Sicherungshebel (H-1) ein.
6. Betätigen Sie mit Zeige- und Mittelfinger den Gashebel (H-4)
7. Fixieren Sie mit dem Feststeller (H-2) den Gashebel (H-4) auf erhöhtes Standgas
8. Greifen Sie mit einer Hand den Haltegriff (I-1) und mit der anderen Hand den Seilzugstarter (I-4)
und ziehen Sie kräftig an! Wenn nötig wiederholen.
9. Der Motor startet nun mit erhöhter Leerlaufdrehzahl!
10. Nachdem der Motor gestartet ist, drücken Sie den Gashebel (H-4) ein, bis sich der Feststeller
(H-2) löst. Die Maschine läuft nun im Leerlauf auf normalem Standgas.
11. Sobald die Maschine reibungslos läuft, Choke in Stellung OFF bringen wie in (Fig. D) dargestellt.
12. Lassen Sie den Erdbohrer 2-3 Minuten im Leerlauf laufen!
6.2.3 Anlassen Warmstart
1. Stellen Sie die Maschine mit dem Bohrer auf den Boden. Der Bohrer muss sich dabei frei bewegen
können.
2. Bringen Sie den Schieberegler (H-3) in die Stellung START.
3. Greifen Sie mit einer Hand den Haltegriff (I-1) und mit der anderen Hand den Seilzugstarter (I-4)
und ziehen Sie kräftig an!
Sollte die Maschinen nach mehreren Versuchen nicht starten, gehen sie vor wie bei Anlassen Kaltstart.
6.2.4 Ausschalten
Sie können den Bohrer – insbesondere bei Gefahr - jederzeit durch Betätigen des Schiebereglers H-3
ausschalten.
Wir empfehlen, bei Betrieb den Bohrer zuerst aus dem Bohrloch zu heben, den Gashebel loszulassen
und dann den Schieberegler H-3 in Stellung STOP zu bringen.
Warten Sie, bis der Bohrer stillsteht, nun können Sie ihn ablegen.
WARNUNG
Stoppen Sie sofort den Motor bei drohender Gefahr!
In Gefahrensituationen lassen Sie den Gashebel aus. Somit bleibt der Bohrer automatisch stehen und
Sie können den Erdbohrer wie oben beschrieben ausschalten.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 20
ZI-ELB70 20
