COOKER HOOD - User instructions

ODSAVAČ PAR – uživatelská příručka

EMHÆTTE - Brugervejledning

LIESITUULETIN – Käyttöohje

ΑΠΟΡΡΟΦΗΤΗΡΑΣ ΣΕ ΕΚΔΟΣΗ ΑΠΟΡΡΟΦΗΣΗΣ – Εγχειρίδιο χρήσης

ELSZÍVÓ KÜRTŐ – Használati utasítás

AVTREKKSKAPPE – Bruksanvisning

OKAP ZASYSAJĄCY - instrukcja obsługi

HOTĂ ASPIRANTĂ – Manual de utilizare

ВЫТЯЖНОЙ КОЛПАК - Руководство пользователя

SPISKÅPA – Bruksanvisning

KUHINJSKA NAPA – Navodila za uporabo

ISISNA NAPA – Upute za uporabu Pažljivo

TVAIKU NOSŪCĒJS – Lietošanas instrukcija

DŪMTRAUKIS – vartotojo instrukcijos

TÕMBEKAPP - Kasutusjuhend

ВИТЯЖКА - Інструкції з експлуатації

КУХНЕНСКИ АСПИРАТОР – Инструкция за употреба

ODSÁVAČ PÁR - Návod na použitie

ASPIRATOR - Uputstvo za upotrebu

АСПИРАТОР - Упатство за употреба

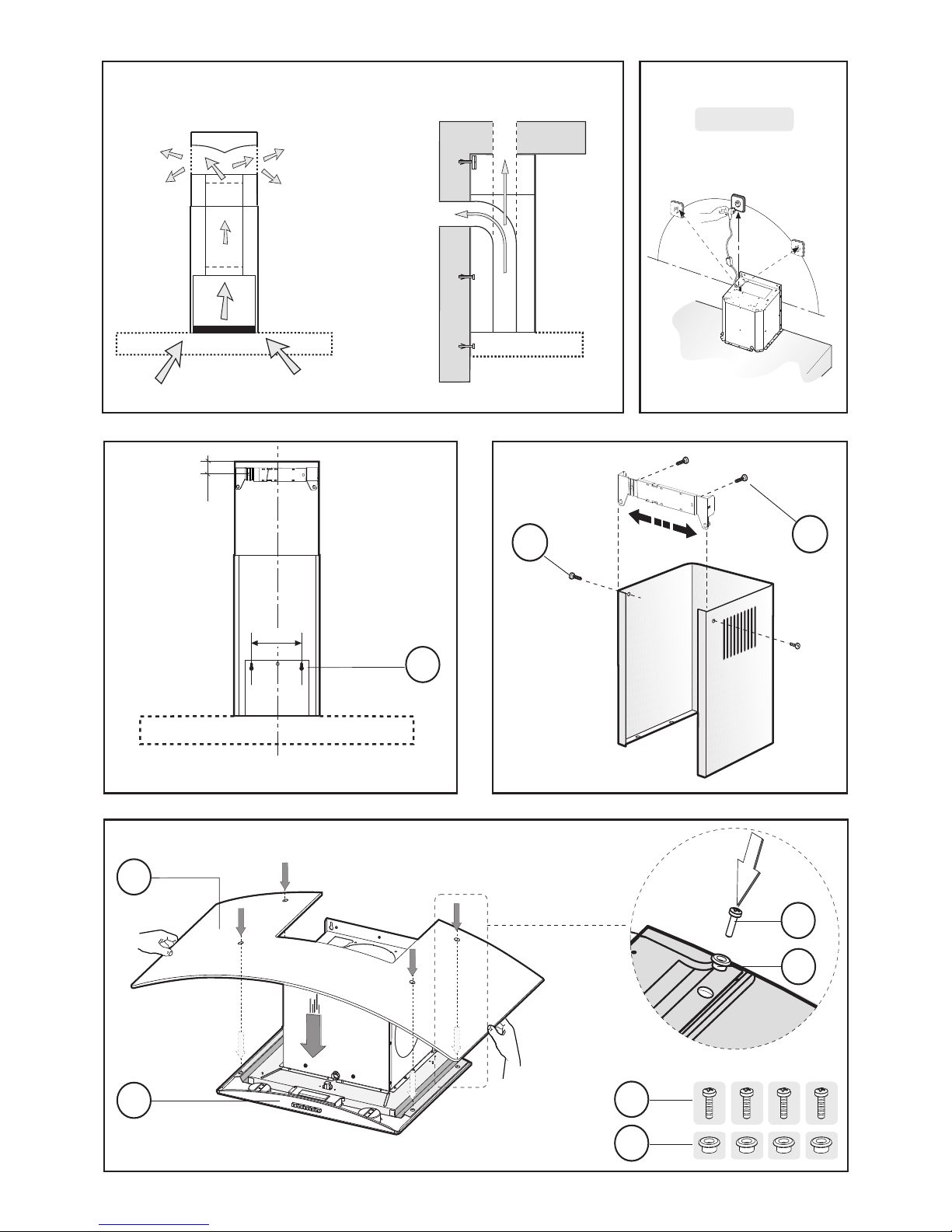

- 3 -

265

max 90 cm

Fig.1

Fig.2

Fig.4

Fig.3

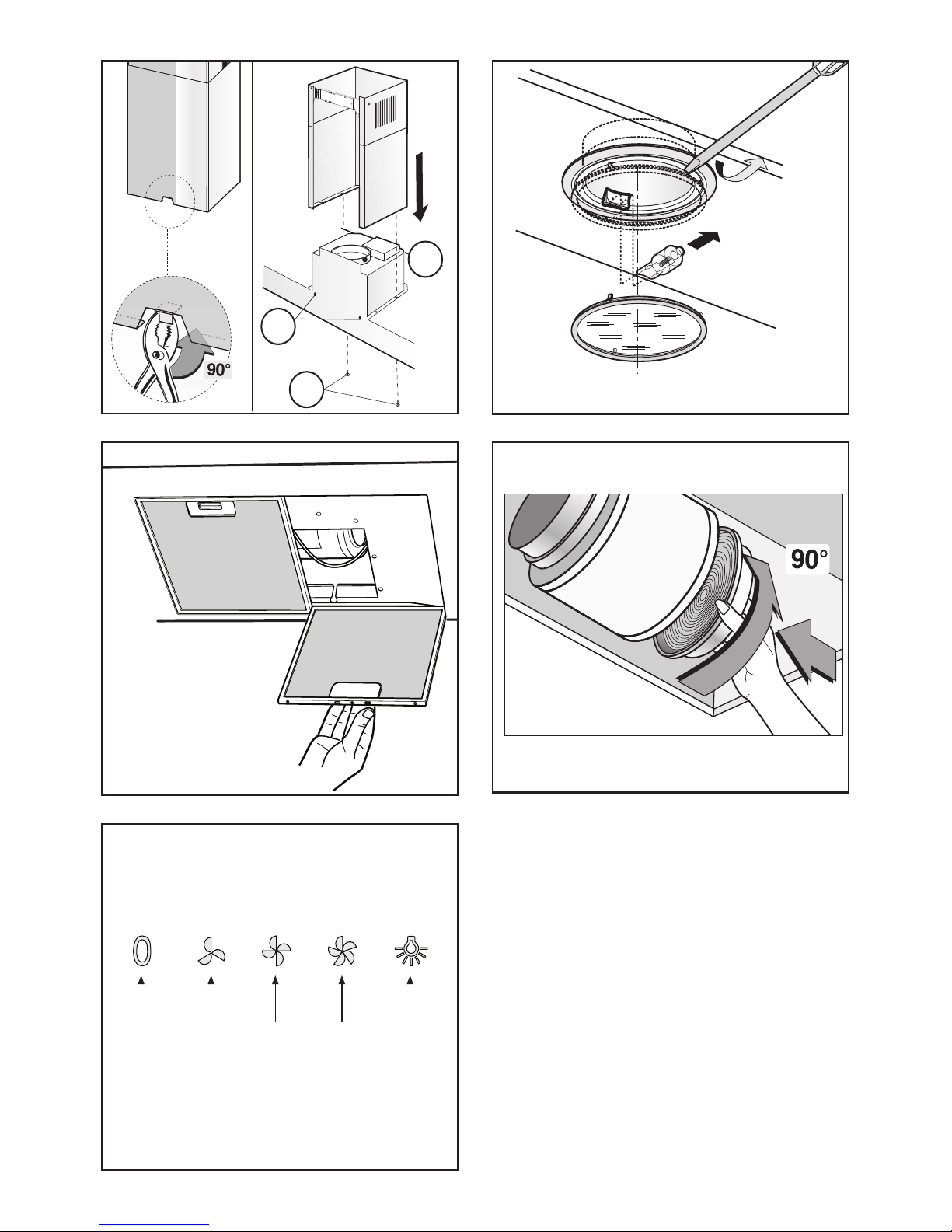

- 4 -

BCDEA

Fig.9

Fig.5

Fig.7

Fig.6

Fig.8

- 5 -

ENGLISH GB

GENERAL

Carefully read the following important information regarding

installation safety and maintenance. Keep this information

booklet accessible for further consultations. The appliance

has been designed for use in the ducting version (air exhaust

to the outside – Fig.1B), filtering version (air circulation on

the inside – Fig.1A) .

SAFETY PRECAUTION

1.Take care when the cooker hood is operating simultaneously

with an open fireplace or burner that depend on the air in the

environment and are supplied by other than electrical energy,

as the cooker hood removes the air from the environment

which a burner or fireplace need for combustion.The negative

pressure in the environment must not exceed 4Pa (4x10-5 bar).

Provide adequate ventilation in the environment for a safe

operation of the cooker hood.Follow the local laws applicable

for external air evacuation.

Before connecting the model to the electricity network:

- control the data plate (positioned inside the appliance)

to ascertain that the voltage and power correspond to the

network and the socket is suitable. If in doubt ask a qualified

electrician.

- If the power supply cable is damaged, it must be replaced

with another cable or a special assembly, which may be

obtained direct from the manufacturer or from the Technical

Assistance Centre.

- This device must be connected to the supply network

through eiter a plug fused 3A or hardwired to a 2 fase spur

protected by 3A fuse.

2. Warning !

In certain circumstances electrical appliances may be a

danger hazard.

A) Do not check the status of the filters while the cooker

hood is operating

B) Do not touch bulbs or adjacent areas, during or straight

after prolonged use of the lighting installation.

C) Flambè cooking is prohibited underneath the cooker

hood

D) Avoid free flame, as it is damaging for the filters and

a fire hazard

E) Constantly check food frying to avoid that the

overheated oil may become a fire hazard

F) Disconnect the electrical plug prior to any

maintenance.

G)This appliance is not intended for use by young children

or infirm persons without supervision

H)Young children should be supervised to ensure they do

not play with the appliance

I) There shall be adequate ventilation of the room when

the rangehood is used at the same time as appliances

burning gas or other fuels

L) There is a risk of fire if cleaning is not carried out in

accordance with the instructions

This applianceconformsto the European DirectiveEC/2002/96,

Waste Electrical and Electronic Equipment (WEEE). By making

sure that this appliance is disposed of in a suitable manner,

the user is helping to prevent potential damage to the

environment or to public health.

The symbol on the product or on the accompanying

paperwork indicates that the appliance should not be treated

as domestic waste, but should be delivered to a suitable

electric and electronic appliance recycling collection point.

Follow local guidelines when disposing of waste. For more

information on the treatment, re-use and recycling of this

product, please contact your local authority, domestic waste

collection service or the shop where the appliance was

purchased.

INSTALLATION INSTRUCTIONS

Assembly and electrical connections must be carried out by

specialised personnel.

• Electric Connection

The appliance has been manufactured as a class II, therefore

no earth cable is necessary.

The connection to the mains is carried out as follows:

BROWN = Lline

BLUE = Nneutral

If not provided, connect a plug for the electrical load

indicated on the description label. Where a plug is provided,

the cooker hood must be installed in order that the plug is

easily accessible.

An omnipolar switch with a minimum opening of 3mm

between contacts, in line with the electrical load and local

standards, must be placed between the appliance and the

network in the case of direct connection to the electrical

network.

• The minimum distance between the support surfaces of

the cooking pots on the cooker top and the lowest part of

the cooker hood must be at least 65 cm. If a connection

tube composed of two parts is used, the upper part must be

placed outside the lower part. Do not connect the cooker

hood exhaust to the same conductor used to circulate hot air

or for evacuating fumes from other appliances generated by

other than an electrical source. Before proceeding with the

assembly operations, remove the anti-grease filter(s) (Fig.7)

so that the unit is easier to handle. In the case of assembly

of the appliance in the suction version prepare the hole for

evacuation of the air.

• We recommend the use of an air exhaust pipe with a

diameter of 150. If a pipe with a smaller diameter is used, the

efficiency of the product may be reduced and its operation

may become noisier

Please note:

If your appliance model is supplied with the glass in a separate

package, before installing the cooker hood, carry out the

following steps as illustrated in gure 4.

1 - Remove both the cooker hood body B and the glass

panel A from the packaging and place them horizontally on

a secure surface.

2 - Take the glass panel A and position it above the cooker

hood body B.

3 - Fix the glass panel securely to the cooker hood body using

the 4 sleeves C and 4 screws Das indicated.

• Fixing to the wall

Drill the holes Arespecting the distances indicated (Fig.2). Fix

the appliance to the wall and align it in horizontal position

to the wall units. When the appliance has been adjusted,

definitely fix the hood using the screws A(Fig.5). For the

- 6 -

various installations use screws and screw anchors suited to

the type of wall (e.g. reinforced concrete, plasterboard, etc.). If

the screws and screw anchors are provided with the product,

check that they are suitable for the type of wall on which the

hood is to be fixed.

• Fixing the decorative telescopic flue

warning! Caution! If your appliance model features the lower

connector with a tab, before xing it in place bend the tab

inwards using a pair of pliers, as illustrated in gure 5, step1.

Arrange the electrical power supply within the dimensions of

the decorative flue. If your appliance is to be installed in the

ducting version or in the version with external motor, prepare

the air exhaust opening. Adjust the width of the support

bracket of the upper flue (Fig.3).Then fix it to the ceiling using

the screws A(Fig.3) in such a way that it is in line with your

hood and respecting the distance from the ceiling indicated

in Fig.2. Connect the flange Cto the air exhaust hole using a

connection pipe (Fig.5). Insert the upper flue into the lower

flue. Fix the lower flue to the hood using the screws Bprovided

(Fig.5), extract the upper flue up to the bracket and fix it with

the screws B(Fig.3). To transform the hood from a ducting

version into a filtering version, ask your dealer for the charcoal

filters and follow the installation instructions.

• Filtering version

Install the hood and the two flues as described in the

paragraph for installation of the hood in ducting version. To

assemble the filtering flue refer to the instructions contained

in the kit. If the kit is not provided, order it from your dealer

as accessory. The filters must be applied to the suction unit

positioned inside the hood.They must be centred by turning

them 90 degrees until the stop catch is tripped (Fig.8).

USE AND MAINTENANCE

•We recommend that the cooker hood is switched on before

any food is cooked. We also recommend that the appliance is

left running for 15 minutes after the food is cooked, in order

to thoroughly eliminate all contaminated air.

The eective performance of the cooker hood depends on

constant maintenance; the anti-grease lter and the active

carbon lter both require special attention.

• The anti-grease lter is used to trap any grease particles

suspended in the air, therefore is subject to saturation (the

time it takes for the lter to become saturated depends on

the way in which the appliance is used).

- To prevent potential re hazards, the anti-grease lters

should be washed a minimum of every 2 months (it is

possible to use the dishwasher for this task).

- After a few washes, the colour of the lters may change.

This does not mean they have to be replaced.

If the replacement and washing instructions are not followed,

the anti-grease lters may present a re hazard.

• The active carbon lters are used to purify the air which

is released back into the room. The lters are not washable

or re-usable and must be replaced at least once every four

months. The active carbon lter saturation level depends on

the frequency with which the appliance is used, the type of

cooking performed and the regularity with which the anti-

grease lters are cleaned.

• Clean the cooker hood frequently, both inside and outside,

using a cloth which has been dampened with denatured

alcohol or neutral, non-abrasive liquid detergents.

• The light on the cooker hood is designed for use during

cooking and not for general room illumination. Extended

use of the light reduces the average duration of the bulb.

• Replacing halogen light bulbs (Fig. 6).

To replace the halogen light bulbs B, remove the glass pane

Cusing a lever action on the relevant cracks.

Replace the bulbs with new ones of the same type.

Caution: do not touch the light bulb with bare hands.

•Commands:(fig.9) mechanicalthe key symbolsare explained

below:

A= LIGHT

B= OFF

C= SPEED I

D = SPEED II

E= SPEED III

THE MANUFACTURER DECLINES ALL RESPONSIBILITY

FOR EVENTUAL DAMAGES CAUSED BY BREACHING THE

ABOVE WARNINGS.

ČESKY CZ

ÚVOD’

Přečtěte si pozorně obsah návodu, protože poskytuje důležité

informace týkající se bezpečné instalace, používání i údržby

zařízení. Uchovejte si návod pro jakoukoliv budoucí potřebu.

Přístroj je určen k odsávání (odvádění vzduchu ven – obr.1B),

filtrování (recyklace vzduchu v místnosti – obr.1A).

BEZPECNOSTNÍ OPATRENÍ

1. Vyžaduje se opatrnost, jestliže jsou současně v činnosti

odsávač par a jiný hořák nebo tepelné zařízení závisející na

vzduchu místnosti a napájené jinou energií než elektrickou,

protože odsávač par spotřebovává vzduch z okolí, který hořák

nebo jiné tepelné zařízení potřebují ke spalování. Negativní

tlak nesmí překročit 4Pa (4x10–5 bar). K bezpečnému provozu

je tedy nutná odpovídající ventilace místnosti. Při odvádění

vzduchu do vnějšího prostředí je nutné se řídit platnými

předpisy Vaší země.

Před napojením modelu na elektrickou síť:

- Zkontrolujte tabulku s údaji umístěnou uvnitř přístroje a

ověřte si, že napětí a výkon odpovídají místní síti a rovněž

zásuvka je vhodná. V případě jakékoliv pochyby se poraďte

s kvalifikovaným elektrikářem.

- Je-li napájecí kabel poškozen, musí být nahrazen speciálním

kabelem nebo sadou, které jsou k dispozici u výrobce nebo

v jeho servisním středisku.

- Připojte zařízení k napájení prostřednictvím zástrčky s

pojistkou 3A nebo ke dvěma vodičům dvou fází, chráněným

pojistkou 3A.

2. Upozornění!

V některých situacích mohou být elektrická zařízení

zdrojem nebezpečí.

A) Nekontrolujte stav filtrů, zatímco je odsavač v činnosti.

B) Nedotýkejte se žárovek a přilehlých prostor během

dlouhodobého použití osvětlení nebo bezprostředně

po něm.

C) Je zakázáno připravovat jídla na plameni pod

odsavačem.

D)Vyhněte se použití volných plamenů, protože poškozují

filtry a mohou způsobit požár.

E) Udržujte neustále pod kontrolou smažení jídel, aby se

zabránilo vznícení rozpáleného oleje.

- 7 -

F) Před zahájením údržby odpojte zástrčku ze zásuvky

elektrického rozvodu.

G) Zařízení není určeno pro použití dětmi nebo

nesvéprávnými osobami bez dozoru.

H) Dohlížejte na děti, abyste si byli jisti, že si nehrají se

zařízením.

I) Když je odsavač používán současně se zařízeními

spalujícími plyn nebo jiná paliva, místnost se musí

vhodně větrat.

L) Když nebudou řádně provedeny úkony údržby, existuje

riziko vzniku požáru.

Toto zařízení je označeno v souladu s Evropskou směrnicí

2002/96/ES,Waste Electrical and Electronic Equipment (WEEE).

T ím, že se uživatel ujistí o správné likvidaci tohoto výrobku,

přispívá k předcházení případným negativním následkům na

životní prostředí a na zdraví.

Symbol na výrobku nebo na přiložené dokumentaci

poukazuje na to, že se s tímto výrobkem nesmí zacházet jako

s běžným domovním odpadem, ale musí se odeslat do vhodné

sběrny určené pro recyklaci elektrických a elektronických

zařízení. Zařízení se musíte zbavit v souladu s místními

předpisy pro likvidaci odpadu.Podrobnější informace o

zacházení s tímto výrobkem, jeho opětovným použitím a

recyklací můžete získat, když se obrátíte na příslušný místní

úřad, sběrnou službu domovního odpadu nebo obchod, ve

kterém jste výrobek zakoupili.

NÁVOD K INSTALACI

Operace spojené s montáží a elektrická napojení musí být

provedeny pouze odborným personálem.

• Elektrické zapojení

Zařízení je vyrobeno v II. třídě, a proto žádný vodič nesmí

být uzemněn.

Napojení k elektrické síti musí být provedeno následovně:

HNĚDÁ = Lvodič

MODRÁ = Nneutrální vodič

Na přívodní kabel, pokud ji již neobsahuje, namontujte

zástrčku normalizovanou pro příkon uvedený v technických

charakteristikách výrobku. V případě přímého zapojení na

elektrickou síť je nezbytné přístroj připojit přes vícepólový

spínač s minimální vzdáleností 3 mm mezi rozpojenými

kontakty, dostatečně dimenzovaný a odpovídající platným

normám.

• Minimální vzdálenost mezi opěrnou plochou varných nádob

na varném zažízení a nejnižším bodem kuchyňského krytu

musí být alespoň 65 cm. Vývod odsavače nesmí být napojen

na vývod, ve kterém cirkuluje teplý vzduch, nebo který je

používán k odvádění kouře ze zařízení napájených jinou

energií než elektrickou. Před zahájením montáže vyjměte

z odsavače tukový filtr (obr.7). Usnadníte si tak manipulaci

s přístrojem.

V případě montáže přístroje ve verzi odsávače je třeba

připravit otvor k evakuaci vzduchu.

• Doporučuje se použití kouřové trubky s průměrem 150.

Použití redukce by mohlo negativně ovlivnit vlastnosti

výrobku a zvýšit hlučnost.

Upozornění!

Když je verze vašeho zařízení vybavena odmontovaným sklem,

nejdříve proveďte instalaci odsavače a postupujte přitom dle

následujících fází znázorněných na obrázku 4.

1 -Vyjměte z obalu těleso odsavače Bi sklo Aa umístěte je do

vodorovné polohy, na bezpečný rovný povrch.

2 - Uchopte sklo Aa umístěte jej nad těleso odsavače B.

3 - Definitivně upevněte znázorněným způsobem sklo k tělesu

odsavače 4 pouzdry Ca 4 šrouby D.

• Upevnění ke zdi

Vyvrtat díry Apodle uvedených kót (Obr.2). Odsavač upevněte

ke zdi a vyrovnejte jej do horizontální polohy pomocí závěsů.

Po vyrovnání odsavač definitivně upevněte prostřednictvím

dvou šroubů A(obr.5). Pro různé montážní podmínky použijte

příslušné typy šroubů a hmoždinek, které budou odpovídat

typu zdiva (např. armovaný beton, sádrokarton atd.).

Budou-li šrouby a hmoždinky dodány jako součást produktu,

ujistěte se, zda odpovídají typu zdiva, na něž má být odsavač

namontován.

• Montáž dekorativních teleskopických spojovacích

prvků

Když je verze vašeho zařízení vybavena spodní spojkou s

jazýčkem, před zahájením upevňování uchopte spodní spojku

a kleštěmi ohněte jazýček směrem dovnitř, jak je znázorněno

na obrázku 5 fáze 1.

Elektrický přívod protáhněte pod krytem dekoračního spoje.

Má-li být váš přístroj nainstalován ve verzi odsávání nebo

v provedení s externě umístěným motorem, proveďte otvor

pro odtah vzduchu. Nastavte šířku úchytné konzoly horního

spoje (obr .3). Následně ji upevněte ke stropu prostřednictvím

šroubů A(obr.3) takovým způsobem, aby byla v ose s vaším

odsavačem a dodržujte přitom vzdálenost od stropu,

vyznačenou obr.2.

Propojit prostřednictvím spojovací roury přírubu Cs otvorem

odtahu vzduchu (obr.5). Vsadit horní spojovací prvek do

spodního spojovacího prvku. Spodní spojovací prvek ke krytu,

používajíce šrouby Bve výbavě (obr. 5), vysunout horní díl až

ke třmenu a upevněte jej pomocí šroubů B(obr. 3). Budete-

li chtít změnit funkci zařízení z odsavače na filtrační verzi,

vyžádejte si u vašeho prodejce filtry s aktivním uhlíkem a

sledujte montážní pokyny.

• Filtrační verze

Odsavač a spojovací prvky instalovat tak, jak je uvedeno

v bodu, který se týká montáže krytu ve verzi odsavače. Při

montáži filtrační vložky se řiďte pokyny obsaženými v balení.

Není-li souprava ve výbavě, objednejte ji u svého dodavatele

jako příslušenství. Filtry musí být aplikovány na odsávací

skoupine umístené uvnitr krytu v jeho stredu a je treba jimi

otácet o 90 stupnu až do zastavovacího kliknutí (obr. 8).

POUŽITÍ A ÚDRŽBA

• Doporučujeme uvést zařízení do činnosti ještě před

zahájenímpřípravyjakéhokolijídla. Doporučujemeponechat

zařízení v činnosti i po dobu 15 minut po ukončení přípravy

jídel, aby byl kompletně odveden zapáchající vzduch.

Správná činnost odsavače je podmíněna správnou a

nepřetržitou údržbou; zvláštní pozornost je třeba věnovat

protitukovému ltru a ltru s aktivním uhlím.

• Protitukový ltr má za úkol zachycovat mastné částice

nacházející se ve vzduchu, proto je v průběhu proměnné

doby vystaven ucpávání; tato doba závisí na používání

zařízení.

- Aby se předešlo nebezpečí případného požáru, maximálně

každé 2 měsíce je třeba umýt protitukové ltry; k tomuto

účelu je možné použít i myčku nádobí.

- Po několika umytích může dojít je změně barvy. Tato

skutečnost neumožňuje podání reklamace za účelem jejich

výměny.

- 8 -

V případě nedodržení pokynů pro výměnu a mytí

protitukových ltrů se může vyskytnout riziko jejich

zapálení.

• Filtry s aktivním uhlím slouží k čištění vzduchu, který

se znovu vhání do okolního prostředí. Filtry se nesmí mýt

ani regenerovat a musí se měnit maximálně každé čtyři

měsíce. Nasycení aktivního uhlí závisí na krátkodobém

nebo déletrvajícím používání zařízení, na druhu sporáku a

pravidelnosti, se kterou se provádí vyčištění protitukového

ltru.

•Opakovaněčistěteodsavač,zevnitřizvenčí,spoužitímhadru

navlhčeného v denaturovaném lihu nebo neabrazivních

tekutých čisticích prostředcích.

• Osvětlení je navrženo pro použití během vaření a ne

pro dlouhodobější použití za účelem osvětlení okolního

prostředí. Dlouhodobější použití osvětlení výrazně snižuje

průměrnou životnost žárovek.

• Výměna halogenových žárovek (obr. 6).

Při výměně halogenových žárovek B sejměte sklíčko C po jeho

nadzvednutí v místě příslušných otvorů.Žárovky nahraďte

novými žárovkami stejného druhu.

Upozornění: Nedotýkejte se žárovky holýma rukama.

Povely: Mechanické (Obr.9)

A= przycisk OŚWIETLENIE

B = przycisk WŁĄCZENIE

C = przycisk PIERWSZA PRĘDKOŚĆ

D= przycisk DRUGA PRĘDKOŚĆ

E= przycisk TRZECIA PRĘDKOŚĆ

VÝROBCE ODMÍTÁ JAKOUKOLIV ZODPOVĚDNOST

ZA ŠKODY ZPŮSOBENÉ NEDODRŽENÍM UVEDENÝCH

UPOZORNĚNÍ.

DANSK DK

GENERELLE OPLYSNINGER

Læs omhyggeligt indholdet af denne brugsanvisning, da

den giver vigtige oplysninger vedrørende sikkerheden

ved installering, brug og vedligeholdelse. Opbevar

brugsanvisningen til senere brug. Apparatet er udarbejdet

til at kunne fungere; udsugende (udledning af luft til

eksterne omgivelser Fig.1B) filtrerende (intern cirkulation

af luft Fig.1A).

OPLYSNINGER VEDRØRENDE SIKKERHED

1. Udvis forsigtighed hvis der samtidigt med emhætten er en

varmekilde eller amme i funktion, som er afhængig af luften

i omgivelserne og forsynet med energi, der ikke er elektrisk,

eftersom emhætten erner den luft fra omgivelserne, som

ammen eller varmekilden har brug for til forbrænding. Det

negativetryk ilokaletmåikke overstige4Pa(4x10-5 bar). For størst

mulig sikkerhed, sørg for en passende ventilation af rummet.

Hvad angår udsugningen til eksterne omgivelser følg de

gældende normer.

Før modellen tilsluttes el-nettet:

-Kontrollèr informationsetiketten (placeret indeni apparatet),

for at sikre, at spændingen og styrken er i overensstemmelse

med el-nettet og at stikkontakterne er egnede. Hvis De er i

tvivl, konsultèr en kvaliceret elektriker.

- Hvis forsyningsledningen er beskadiget, skal den udskiftes

med en ledning eller en særlig samling fra fabrikanten eller

et autoriseret servicecenter.

- Tilslut forsyningsenheden ved hjælp af et stik med en 3A

sikring eller til de to tofaseledninger, som er beskyttet af

en 3A sikring.

2. Pas på!

I nogle situationer kan elektriske apparater udgøre en

fare.

A) Undgå at kontrollere filtrenes tilstand mens emhætten

er i funktion.

B) Rør ikkeved pærer eller tilstødende områder under eller

lige efter længerevarende brug af belysningsanlægget.

C) Det er ikke tilladt at tilberede madvarer for åben ild

under emhætten.

D) Undgå åben ild, da det kan beskadige filtrene og

medføre fare for brand.

E) Hold altid øje med maden under friturestegning for at

undgå, at olien antændes.

F) Træk stikket ud af stikkontakten, inden der foretages

vedligeholdelse.

G) Apparatet må ikke bruges af børn eller af personer, der

ikke har de mentale eller fysiske egenskaber til korrekt

brug, uden overvågning.

H) Hold øje med børnene for at sikre, at de ikke leger

med apparatet.

I) Når emhætten anvendes samtidigt med apparater, der

bruger gas eller andre brændstoffer, skal rummet have

tilstrækkelig udluftning.

L) Hvis rengøring ikke udføres i overensstemmelse med

anvisningerne, kan det medføre brandfare.

Dette apparat er udviklet i overensstemmelse med det

europæiske direktiv 2002/96/EF om aald

af elektrisk og elektronisk udstyr (WEEE). Ved at sikre sig, at

dette produkt bortskaes på korrekt vis, bidrager brugeren

til at forhindre eventuelle negative miljømæssige og

sundhedsmæssige påvirkninger.

Symbolet på produktet eller på dokumentationen, der

følger med produktet, angiver, at produktet ikke skal

behandles som husholdningsaffald, men at det skal

bortskaes på passende vis på genbrugsstationer til elektriske

og elektroniske apparater. Apparatet skal bortskaffes i

overensstemmelse med de gældende regler for bortskaelse

af affald. For yderligere oplysninger om håndtering,

genvinding og genbrug af dette produkt, bedes man kontakte

de lokale myndigheder, teknisk forvaltning eller forretningen,

hvor produktet er købt.

INSTRUKTION VED INSTALLERING

Monteringen og udførelsen af de elektriske forbindelser, skal

udføres af specialiseret personale.

Den elektriske forbindelse.

Apparatet er udarbejdet i klasse II, derfor skal der ikke tilsluttes

et kabel til jordforbindelsen.

Tilslutning til el-nettet skal udføres som følgende:

BRUN = L Linje

BLÅ = N Neutal

Hvis det ikke allerede findes, montèr da et standardstik

beregnet til den forsyning, som er angivet på etiketten.Hvis

der allerede er et stik, sørg da for at det er let tilgængelig efter

installation af apparatet.

I tilfælde af en direkte tilslutning til el-nettet er det nødvendigt

at anbringe en erpolet afbryder med en afstand mellem

kontakterne på minimum 3 mm, mellem apparatet og

nettet. Afbryderen skal passe til el- forsyningen og være i

- 9 -

overenstemmelse med de gældende normer.

• Minimums distancen mellem kogeoveraden, målt fra selve

kogepladerne, og den nederste del af emhhætten, skal være

mindst 65 cm. Hvis der anvendes et forbindelsesrør bestående

af to eller ere dele, skal den øverste del placeres udenpå den

nederste. Tilslut ikke udledningen fra emhætten med et rør,

hvori der cirkulere varm luft eller som anvendes til at udlede

røg fra apparater, der ikke bruger elektrisk energi.

Inden man begynder monteringen ernes ltret (Fig.7) for at

gøre håndteringen af apparatet lettere.

I de tilfælde, hvor apparatet skal installeres i en udsugende

version, forberedes åbningen til udledning af luft.

- Det anbefales at anvende en luftudsugningsslange med en

diameter på 150. Hvis der anvendes en mindre slange, kan det

forringe produktets ydelse og medføre øget støj.

Vær opmærksom!

Hvis modellen ikke har glasset monteret, skal man følge

fremgangsmåden i gur 4, inden emhætten installeres.

1 - Pak både emhætteskærmen B og glasset A ud, og anbring

delene vandret på en sikker overade.

2 - Tag glasset A, og anbring det oven på emhætteskærmen B.

3 - Fastgør glasset til skærmen med de 4 bøsninger C og de

4 skruer D, som vist.

• Fastspænding til væg

Lav hullerne A , idet de anviste mål overholdes (Fig.2).

Fastspænd apparatet til væggen og ret ind, til det ugter

med ophænget. Når apparatet er i vater, spændes emhætten

fast ved hjælp af de 2 skruer A (Fig.5).Til forskellige typer

montering anvendes skruer og rawlplugs, der passer til den

bestemte type mur (f.eks. jernbeton, gips osv. ). Hvis skruer og

rawlplugs følger med apparatet, bør man sikre sig, at de egner

sig til væggen, hvor emhætten skal spændes fast.

• Fastspænding af de sammenskydelige pyntepaneler

vær opmærksom! Hvis modellen er udstyret med en nedre

afskærmning med klemme, skal man inden fastgøring af

emhætten tage den nederste afskærmning og bøje klemmen

indad, som vist i gur 5 fase 1.

Indsæt El-tilslutningen i rillen på panelet. Hvis apparatet skal

installeres som aftræksemhætte eller med udvendig motor,

laves først hul til udsugning af luften. Regulér bredden på det

øverste panels ophæng (Fig.3).

Spænd herefter ophænget fast til loftet med skruerne A

(Fig.3), så det er i vinkel med emhætten, idet den anviste

afstand til loftet i Fig.2 overholdes. Forbind flangen Ctil

udsugningshullet ved hjælp af et tilslutningsrør (Fig.5). Indsæt

det øverste panel i det nederste. Fastspænd det nederste

panel til emhætten med de medfølgende skruer B (Fig.5),

træk det øverste panel ud til ophænget og spænd det fast

med skruerne B (Fig.3). Skal emhætten laves om fra aftræk

til ltrering, anskaes kulltre hos forhandleren, hvorefter

monteringsvejledningen følges.

• Filtrering

Installér emhætten og de to paneler som vist i kapitlet om

montering af aftræksemhætte. Ved montering af filtret

følges de instruktioner, som følger med sættet. Hvis sættet

ikke følger med apparatet, kan det bestilles som tilbehør hos

forhandleren. Filtrene skal anbringes i indsugningsgruppen,

der sidder indvendigt i hætten, og når disse bender sig

centralt i gruppen drejes de 90 grader indtil fastlåsning.

(Fig.8)

BRUG OG VEDLIGEHOLDELSE

• Det anbefales, at apparatet sættes i funktion, inden man

begynder tilberedningen af madvarer. Det anbefales, at lade

emhætten køre i 15 minutter efter endt tilberedning, så al

mados suges ud. Korrekt funktion af emhætten afhænger

af en korrekt og jævnlig vedligeholdelse. Man skal især

være opmærksom med at udskifte fedtlteret og det aktive

kullter.

• Fedtlteret har til opgave at tilbageholde de fedtpartikler,

der ndes i luften. Filteret vil derfor blive tilstoppet med

tiden, alt efter hvor ofte emhætten anvendes.

- For at forebygge risikoen for brand skal man mindst

hver 2 måned rengøre fedtltrene; de kan vaskes op i

opvaskemaskine.

- Efter at have rengjort ltrene nogle gange, kan der opstå

misfarvninger. Dette giver ikke ret til reklamation med

henblik på udskiftning.

I tilfælde af manglende overholdelse af anvisningerne

vedrørende udskiftning og rengøring, kan der opstå

brandfare i fedtltrene.

•Deaktivekulltrehartilopgaveatrensedenluft,dersendes

tilbage i lokalet. Filtrene kan ikke vaskes eller genbruges

og skal udskiftes mindst hver erde måned. Mætningen af

det aktive kul afhænger af, hvor ofte emhætten er i brug,

komfurets type og hvor ofte fedtlteret rengøres.

• Emhætten skal rengøres jævnlige, både indvendigt og

udvendigt, med en klud opvædet i denatureret alkohol eller

et neutralt, ikke slibende rengøringsmiddel.

• Lyset er beregnet til brug under tilberedning af mad og ikke

til generel oplysning af lokalet. Længerevarende brug af lyset

vil reducere lyspærernes gennemsnitlige levetid betydeligt.

• Udskiftning af halogenpærer (Fig.6).

For at udskifte halogenpærerne Bskal man erne glasset C

ved at trykke på rillerne.

Udskift pærerne med pærer af samme type.

Vær opmærksom: rør ikke ved pæren med bare hænder.

• Betjening-senhed: fig.9 mekaniske er følgende

tegnforklaring gældende:

A= tast for BELYSNING

B= tast for OFF

C= tast for FØRSTE HASTIGHED

D= tast for ANDEN HASTIGHED

E = tast for TREDJE HASTIGHED

FABRIKANTEN FRALÆGGER SIG ETHVERT ANSVAR FOR

SKADER FORÅRSAGET AF MANGLENDE OVERHOLDELSE

AF OVENSTÅENDE ADVARSLER

SUOMI FIN

YLEISTÄ

Lue ohjekirja huolellisesti, sillä se sisältää tärkeätä tietoa

laitteen turvallisesta asennuksesta, käytöstä ja huollosta.

Säilytä ohjekirja tulevaa tarvetta varten. Laite on suunniteltu

toimimaan joko imevänä versiona (ilman poisto ulos - kuva 1B),

suodattavana versiona (ilman kierrätys sisällä - kuva 1A).

TURVAOHJEITA

1. Erityistä huomiota tulee kiinnittää siihen, ettei liesituuletin

- 10 -

ole käytössä samanaikaisesti kuin tulipesä tai liesi, jotka

ovat riippuvaisia huoneilmasta ja jotka käyttävät jotain

muuta energianlähdettä kuin sähköä. Liesituuletin poistaa

huonetilasta ilmaa, jota tulipesä tai liesi tarvitsevat

polttamiseen. Huonetilan negatiivinen ilmanpaine ei saa

ylittää 4Pa (4x10-5 bar). Huonetilat on siis tuuletettava

asianmukaisesti tuulettimen toiminnan varmistamiseksi.

Ulkoista poistoa koskien tulee noudattaa asianomaisessa

maassa voimassaolevia määräyksiä.

Ennen kuin yhdistät mallin säköverkkoon:

- huomioi sen tunnuskilvessä (löytyy laitteen sisäpuolelta)

olevat tiedot tarkistaen että virran jännite ja voima vastaavat

verkostoa, ja että pistorasia on sopiva. Jos olet epävarma ota

yhteys pätevään sähkömieheen

- Jos liitäntäjohto on vahingoittunut, se on vaihdettava

laitteen valmistajan tai tämän teknisen huoltohenkilöstön

toimesta uuteen liitosjohtoon tai sitä vastaavaan.

- Liitä laite sähkönsyöttöön pistokkeella, jossa on sulake (3

A), tai kaksivaiheisen järjestelmän kahteen johtoon, jotka on

suojattu sulakkeella (3 A).

2. Varoitus!

Tietyissä tilanteissa sähkölaitteet voivat aikaansaada

vaaratilanteen.

A) Älä tarkista suodattimien tilaa, kun liesituuletin on

toiminnassa

B) Älä kosketa lamppuihin tai niiden lähialueille

valaistuslaitteiston käytön aikana tai välittömästi sen

käytön jälkeen

C) On kielletty liekittämästä ruokia liesituulettimen alla

D)Vältä avotulta, koska ne vahingoittavat suodattimia ja

voivat aiheuttaa tulipaloja

E) Tarkkaile jatkuvasti öljyssä paistettavia ruokia, jotta

kiehuva öljy ei syty tuleen

F) Irrota pistoke pistorasiasta ennen huollon

suorittamista

Laitetta ei ole suunniteltu lasten tai vajaakykyisten

käytettäväksi ilman valvontaa.

H) Valvo lapsia, jotta he eivät leiki laitteen kanssa

I) Kun liesituuletinta käytetään samanaikaisesti laitteiden

kanssa, jotka polttavat kaasua tai muita polttoaineita,

huolehdi tilojen riittävästä ilmanvaihdosta.

L) Jos puhdistustoimenpiteitä ei suoriteta ohjeiden

mukaisesti, on olemassa tulipalovaara.

Tämä laite on merkitty EU:n Waste Electrical and Electronic

Equipment (WEEE) - direktiivin 20002/96/EC mukaisesti.

Käyttäjä osallistuu mahdollisten terveydelle ja ympäristölle

haitallisten seurausten ehkäisemiseen hävittäessään laitteen

asianmukaisella tavalla.

Laitteen pakkauksessa mukana oleviin asiakirjoihin

merkitty merkki osoittaa ettei kyseinen laite kuulu

talousjätteisiin, vaan se on varta vasten toimitettava sähkö- ja

elektroniikkalaiteromun keräyspisteeseen kierrätystä varten.

Hävitä laite noudattamalla paikkakuntasi jätehuoltoa koskevia

säädöksiä. Lisätietoja tämän laitteen keräyksestä, käsittelystä

ja kierrätyksestä ota yhteys paikkakuntasi jätehuoltoon,

talousjätteiden keräyspisteseen tai liikkeeseen josta laite

on hankittu.

ASENNUSOHJEET

Asennus ja sähköliitäntä on suoritettava siihen pätevän

erikoishenkilöstön toimesta.

• Sähköinen liitäntä

Laite on rakennettu II-luokassa, eivätkä kaapelit sen vuoksi

saa olla liitettyjä maajohtoon. Liitännät sähköverkkoon on

tehtävä seuraavalla tavalla:

RUSKEA = L linja

SININEN = Nneutraali

Tarvittaessa tulee kaapeliin asentaa standardipistoke, joka

kestää tuoteselosteessa mainitun kuormituksen. Jos laitteessa

on pistoke, kupu on asennettava siten, että pistokkeeseen

pääsee käsiksi. Liitettäessä suoraan sähköverkkoon täytyy

laitteen ja verkon väliin laittaa moninapainen virrankatkaisija,

jossa kontaktien minimiväli on 3 mm ja on mitoitettu

kuormituksen mukaan ja joka on voimassaolevien määräysten

mukainen.

•Keittopinnan kattilankannattimien ja hellakuvun

minimietäisyyden on oltava vähintään 65 cm. Mikäli

joudutaan käyttämään kaksi- tai useampiosaista liitosputkea,

on ylemmän osan oltava alemman ulkopuolella. Poistoilmaa

ei saa johtaa kuumailmahormiin tai hormiin, jota käytetään

savun poistamiseen laitteista, jotka toimivat jollakin muulla

energianlähteellä kuin sähköllä. Ennen kuin alat koota laitetta,

irrota rasvasuodatin/-suodattimet (kuva7): näin laitetta on

helpompi käsitellä.

- Jos asennetaan imevä hellakupu on ensin tehtävä

ilmanpoistoaukko.

•Suositellaan käyttämään ilman poistoletkua, jonka halkaisija

on vähintään 150 mm. Kavennuskappaleen käyttö voi

heikentää tuotteen toimintakykyä ja lisätä meluisuutta.

Varoitus!

Jos laitteesi lasi toimitetaan erillään, ennen liesituulettimen

asennusta suorita seuraavat kuvassa 4 osoitetut vaiheet.

1- vedä ulos pakkauksesta sekä liesituulettimen runko Bettä

lasi Aja aseta ne vaakasuoraan asentoon vakaalle tasolle.

2- Ota lasi Aja aseta se liesituulettimen rungon B

yläpuolelle.

3- Kiinnitä lopullisesti lasi liesituulettimen runkoon 4 holkilla

Cja e ruuvilla D kuten osoitettu.

• Kiinnittäminen seinään

Poraa reiät A ilmoitettuja mittoja noudattaen (kuva 2). Kiinnitä

laite seinään ja aseta se vaakatasossa samaan linjaan kaappien

kanssa. Säädettyäsi kuvun oikeaan asentoon kiinnitä se

paikalleen kahdella ruuvilla A(kuva5). Käytä asennukseen

sellaisia laajenevia ruuveja ja tappeja, jotka sopivat seinän

tyyppiin (esimerkiksi teräsbetoni, kipsilevy tms.). Mikäli

ruuvit ja tapit on toimitettu tuotteen mukana, varmista että

ne soveltuvat siihen seinätyyppiin, johon kupu on tarkoitus

kiinnittää.

• Koristeteleskooppiliitinten kiinnittäminen

varoitus! ennen kiinnityksen suorittamista, ota alempi

liitäntäosa ja taivuta kielekettä sisäänpäin pihdeillä kuten

osoitettu kuvassa 5 vaiheessa 1.

Varmista sähkövirran syöttö koristeliittimen tilaan. Jos laitteesi

asennetaan imevänä tai ulkoista moottoria käyttävänä

versiona, huolehdi, että sillä on ilmanpoistoaukko. Säädä

ylemmän liittimen kannattimen leveys sopivaksi (kuva 3).

Kiinnitä se tämän jälkeen ruuveja A(kuva 3) käyttämällä

kattoon niin, että se on tuulettimesi kanssa linjassa.

Noudata kuvassa 2 osoitettua etäisyyttä katosta. Liitä

liitosputken välityksellä laippa Cilmanpoistoaukkoon (kuva

5 - Vaihe 2). Työnnä ylempi liitin alemman liittimen sisään.

Kiinnitä alempi liitin kupuun käyttämällä laitteen mukana

toimitettuja ruuveja B(kuva 5 -Vaihe 2), vedä ylempää liitintä

- 11 -

ulos kannattimeen asti ja kiinnitä se ruuveilla B(kuva 3).

Muuntaaksesi kuvun imevästä mallista suodattavaksi malliksi

pyydä jälleenmyyjältämme aktiivihiilisuodattimia ja seuraa

asennusohjeita.

• Suodattava malli

Asenna kupu ja kaksi liitintä, niin kuin imevän mallin asennusta

koskevassa kappaleessa on esitetty. Ohjeet suodattavan

liittimen asennusta varten löytyvät tarvikepakkauksesta.

Ellei tarvikepakkaus sisälly laitepakettiisi,tilaa se

jälleenmyyjältäsi lisälaitteena. Suodattimet asennetaan

tuulettimen sisäpuolella olevaan imuryhmään kiertäen niitä

90 astetta kunnes pidike naksahtaa. (kuva 8.)

KÄYTTÖ JA HUOLTO

• Suositellaan käynnistämään laite ennen minkä tahansa

ruuan kypsennyksen aloittamista. On suositeltavaa antaa

laitteen toimia vielä 15 minuuttia käytön jälkeen, jotta

ruoanvalmistuksesta aiheutuneet käryt saadaan kokonaan

pois huonetilasta.

Liesituulettimen hyvä toiminta riippuu oikeasta ja

säännöllisestä huollosta; erityistä huomiota tulee kiinnittää

rasvasuodattimeen ja aktiivihiilisuodattimeen.

• Rasvasuodattimen tehtävänä on pidättää ilmassa leijuvat

rasvahiukkaset ja siksi se on altis tukkeutumaan ajanjaksossa,

jonka pituus vaihtelee laitteen käytön mukaan.

- Tulipalovaaran estämiseksi korkeintaan joka 2 kuukauden

välein tulee pestä rasvasuodattimet, jotka voidaan pestä myös

astianpesukoneessa.

- Muutaman pesukerran jälkeen voi tapahtua värimuutoksia.

Tämä tosiasia ei anna oikeutta vaatia niiden vaihtamista.

Mikäli ei noudateta vaihtamista tai pesemistä koskevia ohjeita,

rasvasuodattimien tulipalovaara lisääntyy.

• Aktiivihiilisuodattimia käytetään puhdistamaan ilma, joka

palautetaan huonetilaan. Suodattimia ei voi pestä tai käyttää

uudelleen ja ne tulee vaihtaa vähintään joka neljäs kuukausi.

Aktiivihiilen kyllästyminen riippuu laitteen käyttöajan

pituudesta, ruuanvalmistustavoista ja säännöllisyydestä, jolla

suoritetaan rasvasuodattimen puhdistus.

• Puhdista liesituuletin säännöllisesti sekä sisältä että ulkoa

käyttäen riepua, joka on kostutettu denaturoidulla alkoholilla

tai nestemäisillä neutraaleilla ei-hankaavilla pesuaineilla.

• Valaistuslaitteisto on suunniteltu käytettäväksi ruokien

kypsennyksen aikana eikä pitkäaikaiseen ympäristön yleiseen

valaisuun. Valaistuksen pitkäaikainen käyttö vähentää

huomattavasti lamppujen keskimääräistä käyttöikää.

• Halogeenilamppujen vaihtaminen (Kuva 6).

Halogeenilamppujen Bvaihtamiseksi ota pois lasi Ckäyttäen

viputukena asianmukaisia aukkoja. Vaihda tilalle vastaavan

tyyppiset lamput.

Varoitus: älä koske lamppuun paljain käsin.

Ohjaimet: (kuva 9) mekaaniset:

A = Valaistuksen painike

B = OFF

C = ensimmäisen nopeuden painike

D = toisen nopeuden painike

E = kolmannen nopeuden painike

LAITTEENVALMISTAJA EI OLE VASTUUSSAVAHINGOISTA,

JOTKA OVAT AIHEUTUNEETYLLÄMAINITTUJEN OHJEIDEN

LAIMINLYÖNNISTÄ.

EΛΛHNIKA GR

ΓΕΝΙΚΑ

Διαβάστε προσεκτικά το περιεχμενο των οδηγιών,

διτι παρέχει σημαντικές υποδείξεις που αφορούν

την ασφάλεια της εγκατάστασης της χρήσης και της

συντήρησης. Φυλάξτε το φυλλάδιο για ενδεχμενες

συμβουλές. Η συσκευή σχεδιάστηκε για χρήση σε

έκδοση απορρφησης (εκκένωση αέρα προς το

εξωτερικ - Εικ.1B), διήθησης (ανακύκλωση αέρα στο

εσωτερικ - Εικ.1A).

ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

1.Προσοχή σε περίπτωση που λειτουργούν

ταυτχρονα απορροφητήρας απορρφησης και

καυστήρας ή μια εστία που εξαρτούνται απ τον

αέρα του περιβάλλοντος και τροφοδοτούνται απ

ενέργεια χι ηλεκτρική διτι ο απορροφητήρας

απορροφντας αφαιρεί απ το περιβάλλον τον αέρα

που έχουν ανάγκη για την καύση ο καυστήρας ή η

εστία. Η αρνητική πίεση στο χώρο δεν πρέπει να

ξεπερνά τα 4PA (4x10-5bar). Για σίγουρη ασφαλές

λειτουργία του απορροφητήρα, οφείλεται να υπάρχει

κατάλληλος αερισμς στο χώρο. Για την εξωτερική

εκκένωση ακολούθησε τις ισχύοντες προδιαγραφές

της χώρας.

Πρίν συνδέσετε το μοντέλο στο ηλεκτρικ" δίκτυο:

- Ελέγξτε την πινακίδα στοιχείων (που βρίσκεται στο

εσωτερικ της συσκευής) για να βεβαιωθείτε τι η

τάση και η ισχύς της συσκευής αντιστοιχούν στο

ηλεκτρικ σας δίκιο καθώς και για την καταλληλτητα

του ηλεκτρικού βύσματος. Σε περίπτωση δυσκολιών

επικοινωνήστε με έναν ειδικευμένο ηλεκτρολγο

- Αν το καλώδιο τροφοδοσίας είναι χαλασμένο, πρέπει

να αντικατασταθεί απ ένα καλώδιο ή ένα ειδικ

σύστημα, διαθέσιμo απ τον κατασκευαστή ή την

υπηρεσία του τεχνικής υποστήριξης.

- Συνδέστε τη διάταξη στην τροφοδοσία μέσω ενς

βύσματος με ασφάλεια 3A ή στα δύο καλώδια του

διφασικού προστατευμενα απ μια ασφάλεια 3A.

2. ΠΡΟΣΟΧΉ!

Σε ορισμένες περιστάσεις οι ηλεκτρικές συσκευές

μπορεί να αποτελούν κίνδυνο.

A) Μην ελέγχετε την κατάσταση των φίλτρων "σο ο

απορροφητήρας είναι σε λειτουργία.

B) Μην αγγίζετε τις λυχνίες ή τις γειτονικές περιοχές

κατά ή αμέσως μετά την παρατεταμένη χρήση της

εγκατάστασης φωτισμού

C) Απαγορεύεται να μαγειρεύετε τρ"φιμα σε φλ"γα

κάτω απ" τον απορροφητήρα.

D) Αποφεύγετε ελεύθερες φλ"γες δι"τι προκαλούν

ζημιά στα φίλτρα και μπορούν να προκαλέσουν

πυρκαγιές.

E) Να διατηρείτε συνεχώς υπ" έλεγχο το τηγάνισμα

των τροφίμων για να μη πάρει φωτιά το καυτ" λάδι.

F) Αποσυνδέστε το βύσμα απ" την ηλεκτρική πρίζα

πριν προχωρήσετε στη συντήρηση.

G) Η συσκευή δεν προορίζεται για να χρησιμοποιείται

απ" παιδιά ή άτομα ανίκανα χωρίς επιτήρηση.

H) Να επιτηρείτε τα παιδιά για να είστε βέβαιοι "τι

δεν παίζουν με τη συσκευή.

- 12 -

I) ;ταν ο απορροφητήρας χρησιμοποιείται ταυτ"χρονα

με συσκευές που καίνε αέριο ή άλλα καύσιμα, ο χώρος

πρέπει να αερίζεται δε"ντως.

L) Αν οι εργασίες καθαρισμού δεν εκτελούνται σύμφωνα

με τις οδηγίες, υπάρχει κίνδυνος να προκληθεί πυρκαγιά.

Η συσκευή αυτή είναι χαρακτηρισμένη σύμφωνα με

την Ευρωπαϊκή Οδηγία 2002/96/EC, Waste Electrical

and Electronic Equipment (WEEE). Ο χρήστης με

το να διαθέτει το προϊν αυτ ως απρριμμα με

τον ενδεδειγμένο τρπο συμβάλει στην αποφυγή

αρνητικών συνεπειών για το περιβάλλον και την

υγεία.

Το σύμβολο στο προϊν ή στην τεκμηρίωση που το

συνοδεύει δείχνει τι το προϊν αυτ δεν πρέπει να

αντιμετωπίζεται ως απρριμμα οικιακ αλλά πρέπει

να παραδίνεται σε κατάλληλα σημεία συλλογής

για την ανακύκλωση ηλεκτρικών και ηλεκτρονικών

συσκευών. Διαθέστε το ως απρριμμα τηρώντας

τους κατά τπους κανονισμούς για τη διάθεση των

απορριμμάτων. Για περαιτέρω πληροφορίες για τη

μεταχείριση, την ανάκτηση και την ανακύκλωση

του προϊντος αυτού, επικοινωνήστε με το αρμδιο

τοπικ γραφείο, την υπηρεσία συλλογής οικιακών

απορριμμάτων ή το κατάστημα απ το οποίο

αγοράσατε το προϊν αυτ.

ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

Οι διαδικασίες τοποθέτησης και ηλεκτρικής σύνδεσης

πρέπει να γίνονται απ" ειδικευμένο προσωπικ".

• Ηλεκτρική σύνδεση

Η συσκευή ανήκει στο τύπο ΙΙ, που σημαίνει πως

κανένα καλώδιο δεν πρέπει να συνεθεί με την

γείωση.

Η σύνδεση στο δίκτυο θα πρέπει να γίνει ως εξής:

ΚΑΦΕ: γραμμή L

ΜΠΛΕ: Nουδέτερη γραμμή

Αν δεν υπάρχει ήδη ένα φις μοντάρετε στο καλώδιο

ένα φις προσαρμοσμένο στο ηλεκτρικ φορτίο

που αναφέρεται στην χαρακτηριστική ετικέτα. Αν

υπάρχει ήδη, ττε ο απορροφητήρας θα πρέπει να

μονταριστεί, έτσι ώστε το φις να είναι σε προσιτ για

τη χρήση σημείο. Σε περίπτωση άμεσης σύνδεσης με

το ηλεκτρικ δίκτυο είναι αναγκαίο να παρεμβληθεί

μεταξύ της συσκευής και του ηλεκτρικού δικτύου

ένας πολυπολικς διακπτης με ελάχιστο άνοιγμα

μεταξύ των επαφών 3mm προσαρμοσμένο στο

ηλεκτρικ φορτίο και να συμφωνεί με τα ισχύοντα

πρτυπα.

• Η ελάχιστη απσταση απ την επιφάνεια στήριξης

των συσκευών μαγειρέματος στις εστίες και το

χαμηλτερο τμήμα του απορροφητήρα της κουζίνας

πρέπει να είναι ίση με τουλάχιστον 65 εκ. Σε

περίπτωση που χρησιμοποιηθεί σωλήνας σύνδεσης το

οποίο αποτελείται απ δύο ή περισστερα κομμάτια,

θα πρέπει το πάνω μέρος να περαστεί πάνω απ το

κάτω μέρος. Σε καμία περίπτωση δεν πέπει ο σωλήνας

απορρφησης να συνδεθεί με σωλήνα, ο οποίος

χρησιμοποιείτε για εκκένωση καπνού συσκευών που

τροφοδοτούνται απ ενέργεια χι ηλεκτρική.

Πριν προχωρήσετε στις διεργασίες συναρμολγησης,

για ευκολτερο χειρισμ της συσκευής αποσυνδέστε

το φίλτρο/-α συγκράτησης λιπαρών (Εικ.7).

Στην περίπτωση συναρμολγησης της συσκευής

στην έκδοση για απορρφηση τοποθετήστε την οπή

εξαγωγής αέρα.

• Συνιστάται η χρήση ενς σωλήνα εκκένωσης

αέρα με διάμετρο 150. Η χρήση προσαρμοστικού θα

μπορούσε να ελαττώσει τις επιδσεις του προϊντος

και να αυξήσει τη θορυβτητα

Προσοχή!

Αν η έκδοση της συσκευής σας έχει το γυαλί

ξεμονταρισμένο,πριν προχωρήσετε στην εγκατάσταση

που απορροφητήρα, διενεργήστε τις ακλουθες

φάσεις που υποδεικνύονται στην εικ"να 4.

1- τραβήξτε απ τη συσκευασία τσο το σώμα του

απορροφητήρα B σο και το γυαλί A και τοποθετήστε

τα σε οριζντια θέση σε ασφαλή πάγκο.

2- Πάρτε το γυαλί A και τοποθετήστε το πάνω απ

το σώμα του απορροφητήρα B.

3- Στερεώστε οριστικά το γυαλί στο σώμα

απορροφητήρα με τις 4 ροδέλες Cκαι 4 βίδες D

πως υποδεικνύεται.

• ΣΤΕΡΕΩΣΗ ΣΕ ΤΟΙΧΟ

Ανοίξτε τις οπές Aτηρώντας τις υποδεικνυμενες

αποστάσεις (Εικ.2).

Στερεώστε τη συσκευή στον τοίχο και ευθυγραμμίστε

τη σε οριζντια θέση με τα ράφια. Με το πέρας

της ρύθμισης στερεώστε τον απορροφητήρα

οριστικά με τις 2 βίδες A(Εικ.5). Για τις διάφορες

συναρμολογήσεις χρησιμοποιήστε βίδες και ούπας

διαστολής κατάλληλα για τον τύπο του τοίχου (π.χ.

μπετν αρμέ, γύψο, κλπ). Στην περίπτωση που οι

βίδες και τα ούπας σας παρέχονται με το προϊν

βεβαιωθείτε τι είναι κατάλληλα για τον τύπο του

τοίχου στον οποίο θα στερεωθεί ο απορροφητήρας.

• ΣΤΕΡΕΩΣΗ ΤΩΝ ΔΙΑΚΟΣΜΗΤΙΚΩΝ ΤΗΛΕΣΚΟΠΙΚΩΝ

ΡΑΚΟΡ

Προσοχή! Αν η έκδοση της συσκευής σας έχει το

κάτω ρακρ με γλωσσίτσα, πριν προχωρήσετε στη

στερέωση, πάρτε το κάτω ρακρ και με μια πένσα

διπλώστε τη γλωσσίτσα προς τα μέσα, πως φαίνεται

στην εικ"να 5 φάση 1.

Προετοιμάστε την ηλεκτρική τροφοδοσία εντς

του γκου του διακοσμητικού ρακρ. Αν η συσκευή

σας εγκατασταθεί σε έκδοση απορρφησης ή σε

έκδοση με εξωτερικ μοτέρ, προετοιμάστε την οπή

εκκένωσης αέρα. Ρυθμίστε το πλάτος του επάνω

βραχίονα στήριξης (Εικ.3). Ακολούθως στερεώστε

τον στην οροφή έτσι που να είναι σε ευθεία με

τον απορροφητήρα σας με τις βίδες A (Εικ.3) και

τηρώντας την απσταση απ την οροφή που

υποδεικνύεται στην Εικ.2.

Συνδέστε, μέσω ενς σωλήνα ένα συνδετικ

σωλήνα, τη φλάντζα Cστην οπή εκκένωσης αέρα

(Εικ.5). Εισάγετε το επάνω ρακρ στο εσωτερικ

του κάτω ρακρ. Στερεώστε το κάτω ρακρ στον

απορροφητήρα χρησιμοποιώντας τις βίδες B που σας

παρέχονται (Εικ.5), τραβήξτε το επάνω ρακρ μέχρι

τη ράβδο και στερεώστε το με τις βίδες B(Εικ.3).

Για να μετατρέψετε τον απορροφητήρα απ έκδοση

απορρφησης σε έκδοση διήθησης, ζητήστε απ τον

μεταπωλητή σας τα φίλτρα ενεργού άνθρακα και

ακολουθήστε τις οδηγίες συναρμολγησης.

• ΕΚΔΟΣΗ ΔΙΗΘΗΣΗΣ

Εγκαταστήστε τον απορροφητήρα και τα δύο ρακρ

- 13 -

πως υποδεικνύεται στην παράγραφο που αφορά στη

συναρμολγηση του απορροφητήρα στην έκδοση

απορρφησης.

Για τη συναρμολγηση του ρακρ διήθησης ανατρέξτε

στις οδηγίες που περιέχονται στο κιτ.Αν το κιτ δεν σας

παρέχεται, παραγγείλετέ το στον μεταπωλητή σας ως

αξεσουάρ.Τα φίλτρα θα πρέπει να εφαρμζονται στην

ομάδα απορρφησης που βρίσκεται στο εσωτερικ

του απορροφητήρα τοποθετώντας τα στο κέντρο του

απορροφητήρα και περιστρέφοντάς τα κατά 90 μοίρες

έως το κλίκ του σταματήματος (Εικ.8).

ΧΡΗΣΗ ΚΑΙ ΣΥΝΤΗΡΗΣΗ

• Συνιστάται να θέτετε σε λειτουργία τη συσκευή

πριν προχωρήσετε στο μαγείρεμα κάποιου τροφίμου.

Συστήνεται να αφήνετε τη συσκευή να λειτουργεί

για 15 λεπτά αφού τελειώσετε το μαγείρεμα των

τροφίμων, για πλήρη εκκένωση του μολυσμένου

αέρα.

Η καλή λειτουργία του απορροφητήρα εξαρτάται

απ τη σωστή και συνεχή συντήρηση. Ιδιαίτερη

προσοχή πρέπει να δοθεί στο φίλτρο συγκράτησης

λίπους και στο φίλτρο ενεργού άνθρακα.

• Το φίλτρο συγκράτησης λίπους έχει ως σκοπ

τη συγκράτηση των λιπαρών σωματιδίων που

αιωρούνται στον αέρα, συνεπώς υπκειται σε

έμφραξη σε χρονικά διαστήματα που ποικίλουν

ανάλογα με τη χρήση της συσκευής.

- Για την πρληψη του κινδύνου ενδεχμενων

πυρκαγιών, το πολύ κάθε 2 μήνες θα πρέπει να

πλένετε τα φίλτρα συγκράτησης λίπους, για τα οποία

μπορείτε να χρησιμοποιήσετε και το πλυντήριο

πιάτων.

- Μετά απ μερικά πλυσίματα μπορεί να

διαπιστώσετε αλλοιώσεις στο χρώμα. Το γεγονς

αυτ δεν συνεπάγεται δικαίωμα διαμαρτυρίας για

την ενδεχμενη αντικατάστασή τους.

Σε περίπτωση που δεν τηρηθούν οι οδηγίες

αντικατάστασης και πλυσίματος μπορεί να υπάρξει

κίνδυνος πυρκαγιάς των φίλτρων συγκράτησης

λίπους.

• Τα φίλτρα ενεργού άνθρακα χρησιμεύουν για

να καθαρίζουν τον αέρα που διοχετεύεται στο

περιβάλλον. Τα φίλτρα δεν πλένονται κι ούτε

αναγεννιούνται και πρέπει να αντικαθίστανται κάθε

τέσσερις μήνες το πολύ.

Ο κορεσμς του ενεργού άνθρακα εξαρτάται απ

τη χρήση, περισστερο ή λιγτερο παρατεταμένη,

της συσκευής, απ τον τύπο της κουζίνας και απ τη

συχντητα καθαρισμού του φίλτρου συγκράτησης

λίπους.

• Να καθαρίζετε συχνά τον απορροφητήρα,

εσωτερικά και εξωτερικά, χρησιμοποιώντας ένα

βρεγμένο πανί με μετουσιωμένο οινπνευμα ή υγρά

ουδέτερα απορρυπαντικά μη αποξυστικά.

• Η εγκατάσταση φωτισμού σχεδιάστηκε για να

χρησιμοποιείται κατά το μαγείρεμα και χι για γενικ

παρατεταμένο φωτισμ του χώρου. Η παρατεταμένη

χρήση του φωτισμού μειώνει σημαντικά τη μέση

διάρκεια των λυχνιών.

• Αντικατάσταση των λυχνιών αλογ"νου (Εικ.6).

Για την αντικατάσταση των λυχνιών αλογνου Β

βγάλτε το γυαλάκι Cκάνοντας αντίσταση στις

σχετικές εσοχές.

Αντικαταστήστε με λυχνίες ίδιου τύπου.

Προσοχή: μην αγγίζετε τη λυχνία με γυμνά χέρια.

Εντολες: (Εικ.9) Μηχανικοι

A = πληκτρο ΦΩΤΙΣΜΟΥ

B = πληκτρο ΟΦΦ ΤΑΧΥΤΗΤΑ

C = πληκτρο ΠΡΩΤΗ ΤΑΧΥΤΗΤΑ

D = πληκτρο ΔΕΥΤΕΡΗ ΤΑΧΥΤΗΤΑ

E = πληκτρο ΤΡΙΤΗ ΤΑΧΥΤΗΤΑ

ΔΕΝ ΑΝΑΛΑΜΒΑΝΟΥΜΕ ΕΥΘΥΝΕΣ ΓΙΑ ΤΥΧΩΝ

ΖΗΜΙΕΣ ΠΟΥ ΠΡΟΚΑΛΟΥΝΤΑΙ ΑΠΟ ΤΗΝ ΜΗ ΤΗΡΗΣΗ

ΤΩΝ ΣΥΜΒΟΥΛΩΝ ΠΟΥ ΠΡΟΑΝΑΦΕΡΘΗΚΑΝ.

MAGYAR H

ÁLTALÁNOS TUDNIVALÓK

Kérjük, figyelmesen olvassa el útmutatónkat, mert

fontos tudnivalókat tartalmaz a készülék felszerelésére,

használatára és karbantartására vonatkozóan. Őrizze meg,

mert a későbbiekben is szüksége lehet rá. A berendezést úgy

tervezték, hogy elszívással (a levegőnek a szabadba történő

kivezetésével – 1B ábra), szűrővel (a levegő visszavezetésével

– 1A ábra).

BIZTONSÁGI FIGYELMEZTETÉSEK

1. Figyeljünk arra, hogyha nem villannyal működő és

ugyanannak a helyiségnek a légterét használó elszívó, kályha

vagy tűzhely működik egyszerre, akkor az elszívó esetleg

kivonja a kályha vagy a tűzhely égéséhez szükséges levegőt. A

helyiség negatív nyomása 4 PA-nál nem lehet nagyobb (4x10-

5bar). A biztonságos működés érdekében gondoskodjunk a

helyiség megfelelő levegőellátásáról. A szennyezett levegő

külső térbe való elvezetésekor tartsuk be az ide vonatkozó

előírásokat.

Mielőtt bekötné a modellt az elektromos hálózatba:

- ellenőrizze a (a készülék belsejében található) műszaki

adatokat tartalmazó táblát, és győződjön meg arról, hogy az

elektromos hálózat feszültsége és teljesítménye megfelel-e

a feltüntetett adatoknak, valamint, hogy a csatlakozó

megfelelő-e. Amennyiben kételyei merülnek fel, forduljon

szakképzett villanyszerelőhöz.

- Ha a tápkábel megsérült, ki kell cserélni egy másik

kábelre, vagy a gyártónál vagy annak szervizközpontjában

beszerezhető speciális egységre.

- 3A-s biztosítékkal ellátott csatlakozódugóval kösse be a

hálózatba az egységet, vagy csatlakoztassa 3A-s biztosítékkal

védett kétfázisú kábel két eréhez.

2. Figyelem!

Bizonyos esetekben az elektromos készülékek veszélyt

jelenthetnek.

A) Az elszívó működése közben ne ellenőrizze a szűrők

állapotát.

B) A készülék világításának hosszan tartó használata

közben vagy közvetlenül azt követően ne érjen az

izzókhoz vagy a mellettük lévő felületekhez.

C) Az elszívó alatt tilos nyílt lángon sütni.

D) Ne használjon nyílt lángot, mert az tönkreteheti a

szűrőket és tüzet okozhat.

E)Tartsa folyamatosan szem előtt a sütést, nehogy a forró

olaj meggyulladjon.

F) A karbantartási műveletek előtt húzza ki a konnektort

- 14 -

a dugóból.

G) A készülék nem gyerekek vagy felügyelet nélkül

hagyott, működtetésre alkalmatlan személyek általi

használatra lett tervezve.

H) Vigyázzon a gyerekekre, hogy nehogy játsszanak a

készülékkel.

I) Amennyiben az elszívót gázzal vagy más éghető

anyaggal működő készülékkel együtt használja, a

helyiségnek megfelelő szellőzéssel kell rendelkeznie.

L) Amennyiben a tisztítási műveleteket nem az

utasításoknak megfelelően végzi el, fennáll a veszélye

annak, hogy a készülék kigyullad.

A készülék megfelel az elektromos és elektronikus

berendezések hulladékairól (WEEE) szóló 2002/96/EK

európai uniós irányelvnek. Gondoskodjon a termék megfelelő

kezeléséről, annak működésből történő kivonása után, a

felhasználó hozzájárul a környezetre és az egészségre való

káros hatások megelőzéséhez. A terméken vagy a mellékelt

dokumentáción feltüntetett jelölés azt jelzi, hogy a termék

nem kezelhető háztartási hulladékként, hanem a megfelelő

begyűjtő állomásra kell vinni az elektromos és elektronikus

berendezések újrahasznosítása érdekében. Készülékétől a

hulladékkezelésre vonatkozó helyi előírásoknak megfelelően

váljon meg. A termékkel kezelésével, összegyűjtésével és

újrahasznosításával kapcsolatos további információkért

forduljon a megfelelő helyi irodához, a háztartási hulladékokat

begyűjtő szolgálathoz, vagy ahhoz az üzlethez, ahol a

készüléket megvásárolta.

FELSZERELÉSI UTASÍTÁSOK

A beszereléstés az elektromos bekötést csakszakemberek

végezhetik el.

• Elektromos bekötés

A termék kéteres kábellel készült, vigyázzunk, hogy az egyik

huzalt se kössük a földvezetékbe.

A hálózatra való bekötésnél vegyük gyelembe a huzalok

színét:

BARNA = Lfázis

KÉK = Nnullafázis

Amennyiben a terméken nincs csatlakozó, szereljünk rá

egy, a feltüntetett műszaki adatoknak megfelelő szabályos

villásdugót. Amennyiben a terméken van csatlakozó, akkor

az elszívót úgy kell felszerelni, hogy a csatlakozó elérhető

helyen legyen. Ha a készüléket közvetlenül kötjük a hálózatra,

akkor iktassunk be a készülék és a hálózat közé egy legalább

3 mm-es, az áramerősségnek és az érvényes normáknak

megfelelő kapcsolót.

• A főzőlap főzéshez használt edényeket tartó felülete

és a konyhai elszívó alsó része között minimum 65 cm

távolságnak kell lennie. Ha két vagy több elvezető csövet

kell összeszerelnünk, akkor az alsó csövet illesszük a felső

belsejébe. Az elszívó csövét ne vezessük olyan kéménybe,

amelyben meleg levegő áramlik, vagy amely nem villannyal

működő berendezés égéstermékét vezeti el.

A szerelés megkönnyítéséhez az összeszerelés megkezdése

előtt távolítsuk el a zsírszűrőt/zsírszűrőket (7 ábra).

Amennyiben a készüléket konyhai szagelszívóként szereli fel,

gondoskodjon kéménynyílásról.

• Ajánlatos 150 mm átmérőjű levegőelvezető csövet használni.

Az átmérőcsökkentés csökkenti a termék teljesítményét, és

növeli a zajosságát.

Figyelem!

Amennyiben az Ön készüléke üvegtetővel van ellátva, az

elszívó felszerelése előtt végezze el a 4. ábrán feltüntetett

lépéseket.

1- Vegye ki a csomagolásból a Belszívótestet és az Aüveget,

majd vízszintesen tegye őket biztos felületre.

2- Fogja az Aüveget, és illessze azt a Belszívótest fölé.

3- A 4 Cpersellyel és a 4 Dcsavarral rögzítse határozottan az

üveget az elszívótestre.

• Fali rögzítés

A megjelölt magasságok betartásával készítsük el az A

furatokat (2. ábra). Rögzítsük a berendezést a falra, az

akasztókkal állítsuk vízszintbe. A beszabályozást követően

rögzítsük véglegesen a kürtőt a 2 A jelű csavarral (5. ábra).

A felszereléshez a fal fajtájának (pl. vasbeton, gipszkarton,

stb.) megfelelő csavarokat és szélesedő tipliket használjunk.

Amennyiben a kürtővel együtt leszállításra kerülnek a

csavarok és a tiplik is, ellenőrizzük, hogy azok megfelelnek-e

a faltípusnak, ahova a kürtőt rögzíteni kell.

• A teleszkopikus díszítőelemek rögzítése

Figyelem! Amennyiben az Ön készüléke alsó, nyelves

csatlakozással van ellátva, a rögzítés folytatása előtt fogja az

alsó csatlakozást, és az 5. ábra 1. lépése szerint egy fogóval

hajlítsa le a nyelvét.

A díszítő elem által takart térben alakítsuk ki a tápfeszültség

bekötését. Amennyiben a berendezést elszívóval, vagy külső

motorral szerelik, gondoskodni kell a levegő elvezetéshez

szükséges nyílásról. Állítsuk be a felső elemet alátámasztó

bilincs szélességét (3.ábra). Az A csavarokkal (3.ábra) a

mennyezettől való távolság (lásd 2. ábra) tartásával rögzítsük

a mennyezetre úgy, hogy a kürtő tengelyében legyen.

Csatlakozó cső segítségével kössük be a légelvezető nyílás

C peremét (5.ábra). A felső csatlakozó elemet illesszük bele

az alsóba. A berendezéssel leszállított B csavarokkal (5.ábra)

rögzítsük az alsó csatlakozó elemet a kürtőhöz, a felső

csatlakozó elemet húzzuk ki a bilincsig, majd a B csavarokkal

rögzítsük (3.ábra). Az elszívóval szerelt kürtő szűrősre való

átalakításához a viszonteladótól meg kell rendelni az aktív

szenes szűrőket, és a szerelési útmutató szerint be kell azokat

szerelni.

• Szűrős változat

Az elszívóval szerelt kürtő szerelési utasításait tartalmazó

fejezetben megadott módon szereljük fel a kürtőt és a két

csatlakozó elemet. A szűrő beszerelését a készlettel együtt

átadott utasítások szerint végezzük. Amennyiben a készletet

nem szállították le a berendezéssel együtt, tartozékként

rendeljék meg a viszonteladótól. A szűrő felszereléséhez a

szagelszívó belsejében levő elszívó blokkra helyezze a szűrőt

középre és fordítsa el 90°-kal, amíg nem kattan (8. ábra)

HASZNÁLAT ÉS KARBANTARTÁS

• Mielőtt bármilyen étel főzésébe belekezdene, tanácsos

bekapcsolni a készüléket. A szennyezett levegő teljes

kiszellőztetése érdekében a főzés végét követően ajánlatos

még 15 percig bekapcsolva hagyni az elszívót.

Az elszívó tökéletes működtetése megfelelő és folyamatos

karbantartást igényel. Különös gyelmet kell fordítani a zsír-

és az aktív szénszűrőre.

• A zsírszűrő megköti a levegőben lévő zsírszemcséket,

melyek a használattól függően idővel eltömítik a készüléket.

- A készülék esetleges kigyulladásának elkerülése érdekében

legfeljebb 2 havonta le kell mosni a zsírszűrőket – akár

mosogatógépben is.

- 15 -

- A panelek színe többszöri mosás után megváltozhat. Ez

nem jogosít fel a termék esetleges visszacserélésére.

A szűrőcserére és -tisztításra vonatkozó utasítások be nem

tartása akár a zsírszűrő kigyulladását is eredményezheti.

•Az aktív szénszűrők arra szolgálnak, hogy a környezetbe

visszaforgatott levegőt megtisztítsák. A szűrők nem

moshatók és nem regenerálhatók, és legalább négyhavonta

ki kell cserélni őket. Az aktív szén telítődése a készülék

használatának gyakoriságától, az ételek fajtájától és a

zsírszűrő tisztításának gyakoriságától függ.

• Denaturált szesszel vagy nem súroló hatású folyékony

mosószerrel átitatott vizes ruhával tisztítsa meg gyakran az

elszívó külsejét és belsejét.

• A világítóberendezést főzés közbeni használatra tervezték,

és nem a konyha általános, huzamos idejű megvilágítására.

A huzamos idejű használat lényegesen lecsökkenti az égők

átlag élettartamát.

• A halogénizzók cseréje (6.ábra).

A Bhalogénizzók cseréjéhez a megfelelő réseken keresztül

megemelve vegye le a Cüvegburát.

Cserélje ki az izzókat azonos típusúakra!

Figyelem! Ne fogja meg a lámpát csupasz kézzel!

• Vezérlés: (9.ábra) Mechanikus

A= VILÁGÍTÁS

B= OFF

C= ELSŐ SEBESSÉG

D= MÁSODIK SEBESSÉG

E= HARMADIK SEBESSÉG

A HASZNÁLATI UTASÍTÁS BE NEM TARTÁSÁBÓL

EREDŐ KÁROKÉRT SEMMINEMŰ FELELŐSSÉGET NEM

VÁLLALUNK.

NORSK N

GENERELT

Les denne bruksanvisningen nøye. Her gis viktig informasjon

angående sikker installering, bruk og vedlikehold av

apparatet.Ta vare på bruksanvisningen for fremtidige behov.

Apparatet er laget for å kunne brukes i avtrekksversjon

(suge ut luft utenifra - Fig.1B), lterversjon (resirkulere luft

innvendig - Fig.1A).

SIKKERHETS INFORMASJON

1. Vær forsiktig dersom en vifte med utvendig avløp benyttes

i samme rom som en brenner eller en ovn som ikke går på

elektrisk strøm, da viften trekker ut luften brennern eller ovnen

trenger til forbrenningen. Det negative trykket i rommet må

ikke overstige 4 Pa (4x10-5 bar). For sikker bruk må man derfor

sørge for tilstrekkelig ventilasjon av lokalet. Avtrekket skal

utføres i henhold til gjeldende forskrifter.

Før modellen kobles til det elektriske systemet:

- Kontroller typeskiltet (befinner seg inni apparatet) for

å kontrollere at spenning og styrke er i samsvar med

strømnettet og at forbindelseskontakten er egnet. Er du i tvil

ta kontakt med en kvalisert elektriker.

- Dersom strømledningen er ødelagt, må denne byttes ut

med en kabel eller en spesialenhet som kan skaffes hos

produsenten eller serviceavdelingen til produsenten.

- Koble anordningen til strømtilførselen ved hjelp av et støpsel

med sikring 3A eller til de to ledningene til bifasen beskyttet

av en sikring 3A.

2. Advarsel!

I noen situasjoner kan elektriske apparater utgjøre en

fare.

A) Ikke kontrollere filtrenes tilstand mens avtrekket er

i bruk

B) Ikke berøre lyspærene eller de nærliggende områdene

under eller rett etter lengre bruk av belysningsanlegget

C) Det er forbudt å steke mat med flammer under

avtrekket

D) Unngå åpen ild, siden den skader filtrene og kan

medføre brann

E) Hold frityrsteking av mat konstant under kontroll, for

å unngå at oljen tar fyr

F) Trekk ut støpselet fra stikkontakten før du foretar

vedlikeholdsarbeid

G) Apparatet er ikke ment til brukes av barn eller ikke

selvstendige personer uten overvåking

H) Overvåk barna for å være sikre på at de ikke leker

med ovnen

I) Når avtrekket benyttes samtidig med apparater som

brenner gass eller andre brennstoffer, må rommet være

passende utluftet

L) Hvis rengjøringsinngrepene ikke utføres i samsvar med

anvisningene, er det fare for at det kan oppstå en brann

Dette apparatet er merket i samsvar med det europeiske

dirketivet EC/96/2002, “Waste Electrical and Electronic

Equipment”(WEEE). Ved å forsikre seg om at dette produktet

blir avsatt på korrekt måte vil brukeren bidra til å hindre

potensielt negative eekter for miljø og helse.

Symbolet på produktet, eller i den medfølgende

dokumentasjonen viser til at dette produktet ikke må

behandles som husholdningsavfall, men må leveres inn til

spesialinnsamling for elektriske og elektroniske produkter

for resirkulering. Man må kvitte seg med apparatet slik lokale

regler for avsetting og resirkulering tilsier. For nærmere

informasjon om behandling, gjenvinning og resirkulering av

dette produktet må man kontakte det lokale avfallsselskap,

offentlig kontor med ansvar for søppelinnsamling eller

butikken der produktet ble kjøpt.

INSTALLASJONSVEILEDNING

Montering og elektriske koblinger må utføres av

kvalisert personale.

• Elektrisk tilkobling

Apparatet er fremstilt i klasse II, ingen leder skal derfor kobles

til jord. Tilkobling til strømnettet utføres på følgende måte:

BRUN = L strømførende

BLÅ = Nnulleder

Hvis strømledningen er uten plugg, monteres en plugg av

forskriftsmessig type, som svarer til strømstyrken som er

oppgitt på typeskiltet.

Dersom den er utstyrt med plugg, må ventilatoren monteres

slik at pluggen er tilgjengelig.

Ved direkte tilkobling til strømnettet, må det monteres

en erpolet bryter med en kontaktåpning på minst 3 mm

mellom apparatet og strømnettet. Bryteren skal være

tilpasset strømstyrken og i overensstemmelse med gjeldende

normer.

• Avstanden fra støtteoveraten hvor kokekarene står på

kokeoverflaten og laveste punkt på kjøkkenhetten må

- 16 -

være minst 65 cm. Dersom det benyttes en avtrekkskanal

bestående av to eller ere deler, skal den øvre delen tres

utenpå den nedre. Koble ikke ventilatoravtrekket til et rør

der det passerer varmluft eller røyk fra apparater som ikke går

på strøm. Ta ut det/de fetthemmende lteret/ltrene (Fig.7)

før du begynner med monteringen. Dette gjør det lettere å

manøvrere apparatet.

I anledning montering av apparatet i avtrekksversjon, forbered

på forhånd hullet for luftevakuering.

• Det anbefales at man bruker et lufttømmerør med diameter

150. Bruk av et reduksjonsrør kan forringe produktets ytelser

og øke støyen.

Vennligst merk:

Hvis versjonen av ditt apparat ikke har glasset montert,

utføre følgende faser som beskrevet i gur 4 før avtrekket

installeres.

1- Fjern både selve viften Bog glasspanelet Afra pakken, og

plasser disse horisontalt på et sikkert underlag.

2- Ta glasspanelet Aog posisjoner det over kjøkkenviften B.

3- Fest glasspanelet godt til viften ved bruk av de 4 hylsene

Cog de 4 skruene Dslik som vist.

• Festing til vegg

Borr hullene Ai den størrelsen som er indikert (Fig.2). Fest

apparatet på veggen horisontalt i høyde med overskapene.

Når det er riktig regulert, fest kappen godt ved hjelp av de 2

skruene A(Fig.5). Ta i bruk skruer og plugger som passer til

veggen hvor apparatet skal monteres (f.eks. betong, gipsplater,

etc). Om skruer og plugger følger med produktet, forsikre deg

om at de passer til veggen hvor kappen skal monteres.

• Festing av de dekorative teleskopiske rørene

Advarsel! Hvis versjonen av ditt apparat har nedre kobling

med ik, ta tak i det nedre koblingsstykket og brett iken

innover, som angitt i gur 5 fase 1, ved hjelp av en tang

før festing.Ordne det slik at de elektriske ledningene går

innvendig i det dekorative røret. Om apparatet ditt skal

installeres i avtrekksversjon eller i versjon med ekstern motor,

lag i stand hullet for utsuging av luft. Reguler bredden på

det øverste rørets støttearm (Fig.3). Fest den deretter med

skruene A(Fig.3) til taket slik at den er i akse med kappen.

Pass på at den gitte avstanden fra taket, i Fig.2, blir overholdt.

Kople kraven Ctil hullet for utsuging av luft ved hjelp av et rør

(Fig.5). Før det øverste røret inn i det nederste røret. Fest det

nederste røret til kappen ved å bruke skruene Bsom følger

med (Fig.5), trekk ut det øverste røret helt til støttearmen, og

fest det med skruene B(Fig.3). For å skifte fra avtrekksversjon

til lterversjon, spør forhandleren din etter ltre i aktivt karbon

og følge monteringsanvisningene.

• Filterversjon

Installer kappen og de to rørene slik som vist i paragrafen for

montering av avtrekkskappen. Når du skal montere lterrøret,

følg anvisningene som du nner i settet. Om settet ikke følger

med, kan du bestille det hos din forhandler som tilleggssutstyr.

Filtrene må festes til inhaleringsgruppen som benner seg inni

viften. De sentraliseres til denne og dreies 90 grader inntil

utløsning av stansmekanismen (Fig.8).

BRUK OG VEDLIKEHOLD

• Vi anbefaler at kjøkkenviften slås på før du tilbereder mat.

Vi anbefaler også at apparatet får stå på i 15 minutter etter at

maten er ferdig, slik at all forurenset luft elimineres.

Den eektive ytelsen til kjøkkenviften avhenger av stadig

vedlikehold; antifettlteret og det aktive karbonlteret krever

begge ekstra vedlikehold.

• Antifettlteret brukes til å samle opp alle fettpartikler som

nnes i lufta, og dermed er det utsatt for metning (tiden

det tar for at lteret blir fullt avhenger av måten apparatet

brukes på).

-Forå forhindrepotensiell brannfare skal antifettltrenevaskes

minst hver 2. måned (det er mulig å bruke oppvaskmaskinen

til dette).

- Etter noen få vask, kan det hende at fargen på ltrene endres.

Dette betyr ikke at de må skiftes ut.

Hvis utskiftnings- og vaskeinstruksjonene ikke følges, kan

antifettltrene utgjøre en brannfare.

• De aktive karbonltrene brukes til å rense luften, som

deretter slippes ut tilbake til rommet igjen. Filtrene kan ikke

vaskes og er ikke gjenbrukbare, slik at de må erstattes minst

hver erde måned. Metningsnivået til det aktive kulllteret

avhenger av brukshyppigheten til apparatet, typen matlaging

som utføres og hvor regelmessig antifettltrene rengjøres.

• Rengjør kjøkkenviften ofte, både på innsiden og utsiden,

ved bruk av en klut som er fuktet i denaturalisert alkohol eller

nøytralt ytende vaskemiddel uten skureeekt.

• Belysningsanlegget er prosjektert for bruk under matlaging

og ikke for lengre opplysing av rommet. Forlenget bruk av

belysningen minsker varigheten av lyspærene betraktelig.

• Utskifting av halogene lyspærer (Fig.6).

For å skifte ut de halogene lyspærene Bta av glasset Cved å

trykke på hakkene.

Skifte ut med lyspærer av samme type.

Advarsel: Ikke ta på lyspærene med bare hender.

• Kontroller: (fig.9) mekaniske benyttes følgende

symboler:

A= tast for BELYSNING

B = tast for OFF (AV)

C= tast for FØRSTE HASTIGHET

D = tast for ANNEN HASTIGHET

E= tast for TREDJE HASTIGHET

PRODUSENTEN FRASKRIVER SEG ETHVERT ANSVAR FOR

SKADER SOM SKYLDES AT OVENNEVNTE RETNINGSLINJER

IKKE ER BLITT FULGT

POLSKI PL

INFORMACJE OGÓLNE

Należy zapoznać się dokładnie z niniejszym tekstem,

zawierającym wskazówki, dotyczące bezpieczeństwa przy

instalacji, eksploatacji i konserwacji okapu kuchennego.

Należy zachować niniejsze instrukcje także dla późniejszych

konsultacji. Urządzenie zostało zaprojektowane w wersji

zasysającej (odprowadzanie powietrza na zewnątrz – Ryc.1B),

ltrującej (recyrkulacja powietrza wewnątrz – Ryc.1A).

UWAGI O BEZPIECZEŃSTWIE

1. Nie należy używać jednocześnie okapu kuchennego

i paleniska lub kominka zależnych od powietrza w

pomieszczeniu i niezasilanych energią elektryczną, ponieważ

okap zużywa powietrze potrzebne do ich spalania. Ciśnienie

ujemne w pomieszczeniu nie powinno przekraczać 4 Pa

(4x10–5 bar).

Należy więc zadbać oprawidłowąwentylację w pomieszczeniu,

- 17 -

konieczną dla bezpiecznego funkcjonowania urządzenia. Przy

odprowadzaniu dymu na zewnątrz, należy przestrzegać norm

obowiązujących w waszym kraju.

Przed podłączeniem modelu do sieci elektrycznej:

- skontrolować tabliczkę znamionową (znajdującą się

wewnątrz urządzenia) aby upewnić się, że napięcie i moc są

odpowiednie dla danej sieci i , że gniazdo wtykowe połączenia

jest odpowiednie. W przypadku wątpliwości zwrócić się do

wykwalikowanego elektryka.

- Jeśli przewód zasilana jest uszkodzony powinien zostać

wymieniony na przewód lub specjalny zespół dostępny u

producenta lub u jego obsługi technicznej.

- Podłączyć urządzenie do gniazda zasilającego poprzez

wtyczkę z bezpiecznikiem topikowym 3A lub dwupolowym

przewodem z bezpiecznikiem topikowym 3A.

2. Advarsel!

I noen situasjoner kan elektriske apparater utgjøre en

fare.

A) Ikke kontrollere filtrenes tilstand mens avtrekket er

i bruk

B) Ikke berøre lyspærene eller de nærliggende områdene

under eller rett etter lengre bruk av belysningsanlegget

C) Det er forbudt å steke mat med flammer under

avtrekket

D) Unngå åpen ild, siden den skader filtrene og kan

medføre brann

E) Hold frityrsteking av mat konstant under kontroll, for

å unngå at oljen tar fyr

F) Trekk ut støpselet fra stikkontakten før du foretar

vedlikeholdsarbeid

G) Apparatet er ikke ment til brukes av barn eller ikke

selvstendige personer uten overvåking

H) Overvåk barna for å være sikre på at de ikke leker

med ovnen

I) Når avtrekket benyttes samtidig med apparater som

brenner gass eller andre brennstoffer, må rommet være

passende utluftet

L) Hvis rengjøringsinngrepene ikke utføres i samsvar med

anvisningene, er det fare for at det kan oppstå en brann

Niniejsze urządzenie oznaczone jest zgodnie z dyrektywa

europejska 2002/96/EC, Waste Electrical and Electronic

Equipment (WEEE). Upewniwszy się, że niniejszy

produkt zostanie zutylizowany we właściwy sposób,

użytkownik przyczynia się do ochrony przed potencjalnymi

konsekwencjami negatywnymi dla środowiska i zdrowia.

Symbol podany na produkcie lub na dokumentacji

towarzyszącej mu wskazuje, że produktu ten nie powinien

być traktowany jaki odpad domowy, lecz powinien być

przekazany w stosownym punkcie zbiórki w celu odzyskania

urządzeń elektrycznych i elektronicznych. Pozbywać się

go zgodnie z miejscowymi normami w zakresie utylizacji

odpadów. Dla uzyskania dodatkowych informacji na temat

traktowania, odzyskiwania i recyklingu tego produktu, należy

skontaktować się z odpowiednim lokalnym biurem, służbą

odpadów domowych lub ze sklepem, w którym produkt

został zakupiony.

INSTRUKCJE DO INSTALACJI

Czynności montażu i podłączenia elektrycznego powinny być

dokonane przez wyspecjalizowany personel.

• Podłączenie elektryczne

Urządzenie skonstruowane jest według klasy II, dlatego

przewody nie muszą być uziemione.

Podłączeniedosiecielektrycznejpowinnobyćprzeprowadzone

następująco:

BRĄZOWY = Llinia

BŁĘKITNY = Nzerowy

Jeżeli przewód nie posiada wtyczki, zamontować wtyczkę,

dostosowaną do obciążenia instalacji podanego na tabliczce

znamionowej. Jeżeli okap posiada wtyczkę, to należy

zamontować go tak, aby dostęp do wtyczki był łatwy.

Przy bezpośrednim podłączeniu do sieci elektrycznej,

między urządzeniem i siecią należy umieścić wyłącznik

wielobiegunowy, ze stykami w odległości przynajmniej 3

mm, przystosowany do obciążenia i zgodny z obowiązującymi

normami.

• Minimalna odległość między płaszczyzną nośną naczyń

urządzenia kuchennego i najniższą częścią okapu kuchennego

powinna wynosić przynajmniej 65 cm. Przy zastosowaniu rury

łączącej składającej się z dwóch lub kilku części, część górna

rury musi znajdować się wewnątrz części dolnej. Nie należy

łączyć przewodu wyciągowego okapu z przewodem,w którym

krąży gorące powietrze lub z przewodem przeznaczonym do

odprowadzania dymu z urządzeń zasilanych energią inną niż

energia elektryczna.

Przed przystąpieniem do montażu, należy wyłączyć ltr (Ryc.

7) w celu łatwiejszego manipulowania urządzeniem.

- W przypadku montażu urządzenia w wersji ssącej

przygotować otwór odprowadzenia powietrza.

• Sugeruje się, aby używać przewodu o średnicy 150 do

odprowadzania powietrza. Używanie przewężenia może

zmniejszyć osiągi produktu i zwiększyć hałas.

Uwaga!

Jeśli wersja waszego urządzenia ma szybę nie zamontowaną,

to przed zainstalowaniem okapu należy wykonać następujące

fazy wskazane na rysunku 4.

1-Wyciągnąć z opakowania korpus okapu B i szkło Austawić

w pozycji poziomej na pewnym podłożu.

2- Ustawić szkło Anad korpusem okapu B.

3- Ostatecznie przykręcić szkło do korpusu 4 tulejkami Ci 4

wkrętami Djak wskazano.

Montaż na ścianie

wywiercić otwory Auwzględniając podane wielkości (Ryc.2).

Umocować urządzenie na ścianie i ustawić w poziomie

za pomocą zawieszek. Następnie przymocować okap za

pomocą dwóch śrub A(Ryc.5). W zależności od montażu

użyć śrub i kołków odpowiednich dla danego rodzaju muru

(np. żelbeton, płyta kartonowo–gipsowa, itp.) W przypadku

gdy śruby i kołki wchodzą w skład zestawu, należy upewnić

się, że są one odpowiednie dla rodzaju ściany, na której ma

być zamocowany okap.

Montaż teleskopowych złączek ozdobnych

Uwaga! Jeśli wasze urządzenie posiada złącze dolne z

języczkiem to przed jego przymocowaniem należy złapać

dolne złącze i szczypcami zgiąć języczek w kierunku do środka

tak jak wskazano na rysunku 5, faza 1.

Przed założeniem złączki ozdobnej zamontować zasilanie

elektryczne. Jeśli urządzenie instalowane jest w wersji

zasysającej lub w wersji z silnikiem zewnętrznym należy

najpierw zamontować otwór odprowadzający powietrze.

Ustawić szerokość podpory górnej złączki (Ryc.3). Następnie

przymocować podporę do sufitu za pomocą śrub z

uwzględnieniem odległości wskazanej na ryc. 2 w taki sposób,

aby była równoległa do okapu A(Ryc.3). Przyłączyć kołnierz

Cdo otworu odprowadzającego powietrze za pomocą rury

- 18 -

łączącej (Ryc.5). Umieścić górną złączkę wewnątrz dolnej.

Przymocować dolną złączkę do okapu używając śrub B(w

zestawie) (Ryc.5), naciągnąć górną złączkę aż do skrzynki i

zamocować za pomocą śrub B(Ryc.3). Aby przekształcić okap

z wersji zasysającej w wersję ltrującą, należy zakupić ltry z

węgla aktywnego i postępować według instrukcji montażu.

Wersja ltrująca

Zainstalować okap i dwie złączki według instrukcji montażu

okapu w wersji zasysającej. Aby zainstalować złączkę

filtrującą, należy kierować się instrukcjami zawartymi w

podręcznym zestawie narzędzi. Jeśli tego zestawu nie ma w

komplecie, należy zamówić go u sprzedawcy jako akcesoria.

Filtry powinny być założone na zespół ssący znajdujący się

wewnątrz okapu w pozycji centralnej i obracając je o 90 stopni

aż do momentu zaskoczenia blokującego (Fig.8).

EKSPLOATACJA I KONSERWACJA

• Vi anbefaler at kjøkkenviften slås på før du tilbereder mat.

Vi anbefaler også at apparatet får stå på i 15 minutter etter at

maten er ferdig, slik at all forurenset luft elimineres.

Den eektive ytelsen til kjøkkenviften avhenger av stadig

vedlikehold; antifettlteret og det aktive karbonlteret krever

begge ekstra vedlikehold.

• Antifettlteret brukes til å samle opp alle fettpartikler som

nnes i lufta, og dermed er det utsatt for metning (tiden

det tar for at lteret blir fullt avhenger av måten apparatet

brukes på).

-Forå forhindrepotensiell brannfare skal antifettltrenevaskes

minst hver 2. måned (det er mulig å bruke oppvaskmaskinen

til dette).

- Etter noen få vask, kan det hende at fargen på ltrene endres.

Dette betyr ikke at de må skiftes ut.

Hvis utskiftnings- og vaskeinstruksjonene ikke følges, kan

antifettltrene utgjøre en brannfare.

• De aktive karbonltrene brukes til å rense luften, som

deretter slippes ut tilbake til rommet igjen. Filtrene kan ikke

vaskes og er ikke gjenbrukbare, slik at de må erstattes minst

hver erde måned. Metningsnivået til det aktive kulllteret

avhenger av brukshyppigheten til apparatet, typen matlaging

som utføres og hvor regelmessig antifettltrene rengjøres.

• Rengjør kjøkkenviften ofte, både på innsiden og utsiden,

ved bruk av en klut som er fuktet i denaturalisert alkohol eller

nøytralt ytende vaskemiddel uten skureeekt.

• Belysningsanlegget er prosjektert for bruk under matlaging

og ikke for lengre opplysing av rommet. Forlenget bruk av

belysningen minsker varigheten av lyspærene betraktelig.

• Wymiana lamp halogenowych (Rys.6).

Aby wymienić lampy halogenowe Bściągnąć szkiełko C

wykorzystując do tego odpowiednie otwory.Wymienić lampy

na takie same.

Uwaga: Nie dotykać lampy gołą ręką.

• Układ sterowania: Stery mechaniczne (Rys.9) znaczenie

symboli jest następujące:

A= przycisk OŚWIETLENIE

B = przycisk WŁĄCZENIE

C= przycisk PIERWSZA PRĘDKOŚĆ

D= przycisk DRUGA PRĘDKOŚĆ

E= przycisk TRZECIA PRĘDKOŚĆ

DOSTAWCAUCHYLASIĘODWSZELKIEJODPOWIEDZIALNOŚCI

ZA EWENTUALNE USTERKI, SPOWODOWANE

NIEPRZESTRZEGANIEM WYŻEJ WYMIENIONYCH

WSKAZÓWEK.

ROMANIA R

DESCRIERE GENERALĂ

Citiţi cu atenţie instrucţiunile de siguranţă, utilizare şi

întreţinere cuprinse în acest manual. Păstraţi cu grijă manualul

de utilizare; pe viitor vă poate folosi. Acest aparat a fost

proiectat în trei variante: aspirantă (cu evacuarea aerului la

exterior, vezi Fig.1B), ltrantă (recirculaţia aerului în interior,

vezi Fig.1A).

INSTRUCŢIUNI DE SIGURANŢĂ

1. Dacă dispuneţi de o centrală termică sau de o altă sursă de

încălzire care foloseşte, pentru combustie, aerul din încăpere,

aveţi grijă să nu funcţioneze împreună cu hota, deoarece

aceasta absoarbe aerul. Presiunea negativă din încăpere nu

trebuie să depăşească 4 pascali (4 x 10-5 bari). Pentru a garanta

o funcţionare corectă, asiguraţi-vă că ventilaţia din încăpere

este adecvată. În ceea ce priveşte evacuarea aerului în mediul

înconjurător, respectaţi normele naţionale în vigoare.

Înainte de conectarea modelului la reţeaua electrică:

- controlaţi plăcuţa cu instrucţiile (pusă în interiorul

aparatului) pentru a vă asigura că tensiunea şi energia să e

corespunzătoare acelei de la reţea şi priza să e potrivită. Dacă

aveţi nelămuriri întrebaţi pe un electricist calicat.

- În cazul în care cablul este deteriorat, acesta trebuie să e

înlocuit cu un cablu (sau cu un ansamblu) special; pentru

aceasta, apelaţi la fabricant sau la serviciul de asistenţă

tehnică.

- Racordaţi hota la reţeaua de alimentare, printr-un ştecăr

cu siguranţă fuzibilă de 3A sau la cele două re ale reţelei

bifazice protejate de o siguranţă fuzibilă de 3A.

2. ATENŢIE!

În anumite situaţii, aparatele electrice pot reprezenta

un pericol.

Nu controlaţi starea filtrelor în timp ce hota este în

funcţiune

B) Nu atingeţi becurile sau zonele apropiate în timpul

sau imediat după folosirea îndelungată a instalaţiei de

iluminat

C) Nu frigeţi alimentele direct pe flacără, dacă hota este

în funcţiune

D) Evitaţi flăcările deschise, deoarece deteriorează filtrele

și pot provoca incendii

E) Dacă prăjiţi în ulei, nu vă îndepărtaţi de aragaz,

deoarece uleiul fierbinte poate lua foc

F) Deconectaţi ștecherul de la priza de curent înainte de

a efectua întreţinerea

G) Aparatul nu este destinat folosirii de către copii sau de

către persoane incapabile fără supraveghere

H) Supravegheaţi copiii, pentru a fi siguri că nu se joacă

cu aparatul

I) Când hota este folosită în același timp cu alte aparate

care ard gaze sau alte combustibile, încăperea trebuie să

fie ventilată corespunzător

L) Dacă operaţiunile de curăţare nu sunt efectuate cu

respectarea instrucţiunilor, există riscul producerii unui

incendiu

Acest aparat este contrasemnat în conformitate cu Directiva

Europeană 2002/96/EC, referitoare la “Waste Electrical and

Electronic Equipment (WEEE)”. AsigurĀ ndu-vă că acest produs

- 19 -

este scos din uz în mod corect, dv ca utilizator contribuiţi la

prevenirea puternicelor consecinţe negative asupra mediului

înconjurător şi asupra sănătăţii.

Simbolul aplicat pe produs sau pe documentaţia de însoţire

a acestuia vă arată că aparatul trebuie să e tratat separat de

deşeurile casnice; în acest scop el va trebui să e încredinţat

unui centru de colectare adecvat, destinat reciclării aparatelor

electrice şi electronice. Scoaterea din uz a acestor produse este

deci supusă normelor locale în materie de tratare a deşeurilor.

Pentru informaţii ulterioare cu privire la tratarea, recuperarea

sau reciclarea acestui produs, apelaţi la biroul local competent,

la serviciul de colectare a deşeurilor casnice sau la magazinul

de unde aţi achiziţionat aparatul.

INSTRUCŢIUNI DE MONTAJ

Toate operaţiile de montaj şi conectare electrică trebuie

să e efectuate de personal specializat.

• Conexiunea electrică

Hota intră în clasa de construcţie II; de aceea, nu este necesar

să o conectaţi la împămĀ ntare.

Conectarea lareţeaua electrică trebuie să respecteurmătoarele

indicaţii:

MARO = Lfază

BLEUMARIN = Nneutru

Este necesar să dispuneţi de o priză separată, la normă, pentru

a putea suporta sarcina indicată pe eticheta cu caracteristici.

Dacă aţi prevăzut o astfel de priză, aveţi grijă să e amplasată

într-o zonă uşor accesibilă şi după montare.

Dacă veţi efectua conectarea direct la reţea (dacă nu dispuneţi

de o priză separată) este necesar să echipaţi cablul cu un

întrerupător multipolar cu deschiderea contactelor de 3

milimetri, capabil să suporte sarcina electrică indicată, realizat

conform normelor în vigoare.

• Distanţa minimă între suprafaţa, suportului vaselor de gătit

de pe aragaz şi partea cea mai joasă a hotei de la bucătărie,

trebuie să e de cel puţin 65 cm. Dacă veţi folosi un tub de

evacuare compus din două segmente, segmentul superior

trebuie să e în exteriorul segmentului inferior. Nu conectaţi

tubul de evacuare a aburilor la o conductă de aer cald sau

care serveşte şi la evacuarea aburilor care provin de la alte

instalaţii de încălzire, mai ales dacă alimentarea acestora nu

este electrică.

Înainte de a începe montajul, îndepărtaţi ltrul/ltrele (vezi

Fig. 7), pentru a mĀ nui mai uşor hota.

- În caz că aparatul este montat în versiune aspirantă

predispuneţi gaura de evacuare al aerului.

• Se recomandă utilizarea unui tub de evacuare a aerului

cu diametrul de 150. Utilizarea unei reducţii poate diminua

performanţele aparatului şi mări nivelul de zgomot.

Atenţie!

Dacă versiunea aparatului dvs. are geamul demontat, înainte

de a instala hota, efectuaţi următoarele faze indicate in

gura 4.

1 - Scoateţi din ambalaj hota B şi geamul Aşi aşezaţi-le pe o

suprafaţă plană, sigură, în poziţie orizontală.

2- Luaţi geamul Aşi aşezaţi-l deasupra hotei B.

3- Fixaţi denitiv geamul pe hotă, cu cele 4 inele de prindere

Cşi cele 4 şuruburi D, după desen.

• Fixarea la perete

Executaţi găurile ArespectĀ nd cotele indicate (vezi Fig.2).

Fixaţi hota la perete şi aliniaţi-o orizontal cu celelalte corpuri

suspendate. CĀ nd aţi reglat înălţimea, xaţi hota denitiv, cu

ajutorul celor două şuruburi A(vezi Fig.5).

În funcţie de tipul peretelui (de ex. beton armat, ghipscarton)

folosiţi şuruburile sau diblurile cu expansiune adecvate.

Dacă hota a fost livrată cu şuruburile sau diblurile respective,

controlaţi dacă acestea se potrivesc, într-adevăr, cu tipul de

perete pe care o veţi monta.

• Montarea coloanei telescopice decorative

Atenţie! Dacă versiunea aparatului dvs. are racordul inferior

cu clapetă, înainte de xare, apucaţi racordul inferior şi, cu

un cleşte, îndoiţi clapeta spre interior, după cum se arată în

gura 5 faza 1.

Introduceţi cablurile electrice în interiorul coloanei decorative.

Dacă hota dumneavoastră este aspirantă sau dispune de

un motor extern, executaţi mai întĀ i gaura de evacuare a

aburilor. Reglaţi lăţimea bridei de suport din partea superioară

a coloanei (Fig.3). Fixaţi coloana pe tavan avĀ nd grijă să

e centrată pe aragaz şi brida de suport să e la înălţimea

precizată în gura 2; folosiţi pentru aceasta şuruburile A(vezi

Fig.3). Montaţi apoi tubul de evacuare, de la anşa Cla gaura

de evacuare aer (vezi Fig.5).

Introduceţi segmentul superior al coloanei în segmentul

interior al acesteia. Fixaţi apoi segmentul inferior al coloanei

pe hotă cu şuruburile Bdin dotare (vezi Fig.5) şi prelungiţi

segmentul superior pĀ nă la bridă, xĀ ndu-l şi pe acesta cu

şuruburile B(vezi Fig.3).

Pentru a schimba hota de la varianta aspirantă la varianta

filtrantă, apelaţi la vĀ nzător pentru furnizarea filtrelor

de carbon activ; pentru montajul acestora, urmăriţi

instrucţiunile.

• Varianta ltrantă

Instalaţi hota şi cele două segmente de coloană după

indicaţiile din paragraful precedent. Pentru montarea

racordului ltrant citiţi cu atenţie instrucţiunile din setul de

montaj. Dacă nu este prevăzut din dotare, apelaţi la vĀ nzător

pentru furnizarea lui ca accesoriu.

Filtrurile trebuie sa e puse la grupul de aspiratie care sunt

înauntrul hotei si xati în mijlocul acesteia cu o rotatie de 90

de grade pĀ na la declansarea opririi (Fig. 8).

UTILIZARE ŞI ÎNTREŢINERE

• Se recomandă să porniţi hota înainte de a începe coacerea

alimentelor. Lăsaţi hota în funcţiune 15 minute după

stingerea aragazului, pentru a elimina complet mirosul de

mâncare.

Funcţionarea corectă a hotei depinde de întreţinerea ei în

mod periodic, conform indicaţiilor; o atenţie mărită trebuie

acordată ltrului degresant şi ltrului de carbon activ.

• Filtrul degresant capturează suspensiile de grăsime

din aer şi de aceea se poate deseori obtura, în funcţie de

folosirea aparatului.

- Pentru a elimina posibilitatea declanşării unui incendiu, la

maxim 2 luni este necesar să spălaţi ltrele degresante, chiar

şi în maşina de spălat vase.

- După câteva cicluri de spălare, culoarea ltrelor se poate

modica. Acest lucru nu vă dă îndreptăţeşte să înaintaţi

reclamaţii sau să solicitaţi înlocuirea lor.

Dacă nu respectaţi exact instrucţiunile de înlocuire sau

curăţire, există riscul ca ltrele degrasante să ia foc.

• Filtrele din cărbune activ purică aerul, care va  repus

în circulaţie în bucătărie. Filtrele nu pot  spălate sau

recondiţionate; se recomandă înlocuirea lor la maxim

patru luni. Gradul de saturare al ltrului depinde de timpul

de folosire a hotei, de tipul de bucătărie şi de frecvenţa

- 20 -

operaţiilor de întreţinere a ltrului degresant.

• Curăţaţi hota des, atât pe interior cât şi pe exterior, cu

ajutorul unei lavete îmbibate în spirt sau cu un detergent

neutru, neabraziv.

• Instalatia de lumină este proiectata numai pentru folosirea

ei în timpul gatitului si nu pentru a asigura iluminarea

generală a îbucătăriilor. Folosirea îndelungata a luminii hotei

reduce mult durata de viaţă a becurilor.

• Înlocuirea becurilor cu halogen (Fig.6).

Pentru a înlocui becurile cu halogen B îndepărtaţi geamul din

sticlă CapăsĀ nd clamele din surile corespunzătoare.

Înlocuiţi becurile arse cu altele noi, de acelaşi tip.

Atenţie: nu atingeţi becul cu mĀ na.

Comenzi: (g.9) mecanice; simbolurile sunt explicate mai

jos:

A= buton LUMINĂ

B= buton de oprire OFF

C= buton VITEZA ÎNTĀ I

D= buton VITEZA A DOUA

E= buton VITEZA A TREIA

PRODUCĂTORUL ÎŞI DECLINĂ ORICE RESPONSABILITATE

PENTRU DAUNELE PROVOCATE PRIN NERESPECTAREA

INSTRUCŢIUNILOR DE MAI SUS

РУССКИЙ RUS

ОБЩИЕ СВИДЕНИЯ

Внимательно прочитайте содержание данной инструкции,

поскольку содержит важные указания, относящиеся к

безопасности установки, эксплуатации итехобслуживания.

Сохраните инструкцию для любой дальнейшей

консультации. Устройство разработано в следующих

вариантах исполнения: вытяжное устройство (удаление

воздуха из помещения - рис.1В), фильтрующее устройство

(рециркуляция воздуха внутри помещения - рис.1А).

МЕРЫ ПРЕДОСТОРОЖОСТИ

1. Быть внимательным, если одновременно работает

вытяжка и горелка или очаг, нуждяющиеся в окружающем

воздухе и запитывающиеся иной энергией, кроме

электрической. В таком случае вытяжка удаляет из

помещения воздух, нужный для процесса сгорания в

горелке или очаге. Отрицальное давление в помещении

не должно превышать 4Pa (4x10–5 bar).

Для надежной и безопасной работы следует обеспечить

вентиляцию помещения. Для наружных выбросов

соблюдать правила, действующие в Вашей стране.

Перед подключением изделия к сети

электропитания:

- проверьте, чтобы напряжение и мощность, указанные

на заводской табличке (расположена внутри изделия)

соответствовали данным сети электропитания и

электрической розетки. В случае сомнений обратитесь к

квалифицированному электрику.

- Если провод электропитания поврежден, замените

его или весь специальный узел у производителя или в

уполномоченном центре технического обслуживания.

- Подсоединить устройство к сети электропитания

посредством штепсельной вилки с предохранителем 3

А или двух двухполюсных проводов с предохранителем

3 А.

2. Внимание!

В некоторых случаях электрические приборы могут

быть опасными.

А) Непроверяйте состояниефильтров при работающей

вытяжке

В) Не прикасайтесь к лампочкам или к прилегающим

зонам впроцессе работы системы освещенияили сразу

же после ее выключения

С) Запрещается готовить блюда на открытом пламени

под кухонной вытяжкой

D)Избегайтеоткрытогопламени,таккаконоповреждает

фильтры и может привести к возгоранию

Е) Впроцессежарки вофритюре непрерывноследитеза

процессом во избежание возгорание кипящего масла

F) Отсоединяйтештепсельную вилку от сетевой розетки

перед началом технического обслуживания

G) Изделие не расчитано на эксплуатацию детьми или

недееспособными лицами без контроля.

Н) Не разрешайте детям играть с изделием

I) Если вытяжка используется одновременнос другими

приборами, в которых используется топливный газ

или другие виды топлива, в помещении должна быть

обеспечена надлежащая вентиляция

L) В случае выполнения операций по чистке без

соблюдения инструкций существует опасность

возгорания

Данное изделие имеет маркировку соответствия

Европейскому Нормативу 2002/96/ЕС, Утилизация

электрических и электронных изделий (WEEE).

Проверьте, чтобы по окончании его срока службы данное

изделие было сдано в утиль. Этим Вы поможете сохранить

окружающую среду.

Символ на изделии или в прилагающейся к нему

документации означает, что данное изделие не должно

рассматриваться как бытовые отходы, а должно быть

сдано в специальный центр утилизации, занимающийся

уничтожением электрических и электронных приборов.

Изделие должно быть сдано в утиль в соответствии

с местными нормативами по утилизации отходов. За

дополнительными сведениями касательно обработки,

утилизации и уничтожения данного изделия обращайтесь

в местное отделение сбора домашних бытовых приборов

или в магазин, в котором было куплено изделие.

ИНСТРУКЦИИ ПО УСТАНОВКЕ

Монтаж и электрическое подключение должны

выполняться квалифицированным техником.

Электрическое подключение

Прибор имеет класс II, поэтому к заземлению не надо

подсоединять никакой провод, подсоединение к

электросети выполняется следующим образом:

коричневый-L-линия

синий-N-нейтралный

Если на кабеле нет штепселя, установить штепсель,

расcчитанныйнаработуснагрузкой,указаннойнатабличке

характеристик. Если вытяжка оснащена штепселем,

она устанавливается, при условиях, что штепсель

будет доступным. В случае прямого подсоединения

к электросети нужно разместить между прибором и

сетью многоплюсный выключатель с зазором контактов

минимум 3 мм, расcчитанный на нужную нагрузку и

Table of contents

Languages:

Popular Ventilation Hood manuals by other brands

NuTone

NuTone CHIMNEY EW43 Series Installation use and care manual

Klarstein

Klarstein 10032901 manual

Miele

Miele DA 419-7 Operating and installation instructions

Electrolux

Electrolux EFC 9418 user manual

Electrolux

Electrolux EFT60001 user manual

Whirlpool

Whirlpool AKR290/WH instruction manual

S&P

S&P EBB-170 NHT manual

Electrolux

Electrolux EFC 9500 instruction manual

Ancona

Ancona Pro 1000CFM User manual and installation instructions

Kruger

Kruger KM300 user manual

Whirlpool

Whirlpool WVU15UN0F Installation Instructions and Use & Care Guide

Amica

Amica KHF 666 600 S operating instructions

KitchenAid

KitchenAid 4329223 Installation instructions and use and care guide

Teka

Teka GHF-55 instruction manual

Respekta

Respekta CH 88060 S A+ User's manual & installation instructions

Robam

Robam CXW-200-A810 Operation manual

ROBLIN

ROBLIN ATRIUM CENTRALE Instructions for installation

Pelgrim

Pelgrim ISWA0960WIT Instructions for use

Zirtal KX-TN 90 IX/GLASS User manual

Popular Ventilation Hood manuals by other brands
