INSTALLATION INSTRUCTIONS
27" (68.6 CM) AND 30" (76.2 CM) ELECTRIC
SINGLE AND DOUBLE BUILT-IN OVEN
FLUSH INSTALLATION KIT
INSTRUCTIONS D’INSTALLATION
ENSEMBLE D’INSTALLATION EN AFFLEUREMENT
POUR FOUR ÉLECTRIQUE ENCASTRÉ SIMPLE ET
DOUBLE DE27"(68,6 CM) ET 30" (76,2 CM)
Flush Installation Kit Part Number
Ensemble d'installation en
affleurement référence
Size and Color
Dimensions et couleur
UL Listed for Model Numbers
Homologation UL pour les modèles
numéro
W10752685 27" (68.6 cm), black
27" (66,6 cm), noir
KODE507EBL, KOSE507EBL
W10752684 27" (68.6 cm), white
27" (68,6 cm), blanc
KODE507EWH, KOSE507EWH
W10752686 27" (68.6 cm), stainless steel
27" (68,6 cm), acier inoxydable
KODT107ESS, KOST107ESS, KODE307ESS,
KODE507ESS, KOSE507ESS
W10752681 30" (76.2 cm), black
30" (76,2 cm), noir
KODE500EBL, KOSE500EBL
W10752682 30" (76.2 cm), black stainless
30" (76,2 cm), noir inoxydable
KODE500EBS, KOSE500EBS, KOSE900HBS,
KODE900HBS
W10752680 30" (76.2 cm), white
30" (76,2 cm), blanc
KODE500EWH, KOSE500EWH
W10752683 30" (76.2 cm), stainless steel
30" (76,2 cm), acier inoxydable
KODT100ESS, KOST100ESS, KODE300ESS,
KODE500ESS, KOSE500ESS, KOSE900HSS,
KODE900HSS
BUILT-IN OVEN SAFETY................................................................2
INSTALLATION REQUIREMENTS.................................................2
Tools and Parts.............................................................................2
Location Requirements................................................................2
INSTALLATION INSTRUCTIONS...................................................5
Prepare Built-In Oven...................................................................5
Remove Oven Door(s)..................................................................5
Replace Oven Door(s) ..................................................................6
Positioning Oven Feet..................................................................6
Replace Plastic Spacers ..............................................................7
Install Oven...................................................................................8
Install Deector Kit Bracket .........................................................9
Complete Installation ...................................................................9
SÉCURITÉ DU FOUR ENCASTRÉ ..............................................10
EXIGENCES D’INSTALLATION ...................................................11
Outillage et pièces......................................................................11
Exigences d’emplacement.........................................................11
INSTRUCTIONS D’INSTALLATION.............................................14
Préparation du four encastré .....................................................14
Dépose de la/des porte(s) du four .............................................14
Réinstallation de la/des porte(s) du four....................................14
Positionnement des pieds du four.............................................15
Remplacement des cales d’espacement en plastique .............16
Installation du four......................................................................17
Installation du support de la trousse du déecteur...................18
Achever l’installation ..................................................................19
Table of Contents/Table des matières
W10584335C
IMPORTANT:
Sa
ve for local electrical inspector's use.
IMPOR
TANT :
À conser
ver pour consultation par l'inspecteur local des installations électriques
.

2
BUILT-IN OVEN SAFETY
INSTALLATION REQUIREMENTS
Tools and Parts
Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed here.
Tools Needed
■Phillips screwdriver
■Measuring tape
■Drill (for wall cabinet installations)
■1/8" (3 mm) drill bit (for wall cabinet installations)
■Level
■Flat-blade screwdriver
Parts Needed
■#8-14 x 1" (2.5 cm) screws - (2) single ovens, (4) double
ovens included with built-in oven
■(2) #8-18 x 3/8" (9.5 mm) screws - bottom vent included with
built-in oven
■(4) #8-18 x 3/8" (9.5 mm) screws - double oven feet included
with
built-in oven
■Bottom vent included with built-in oven
■(2) feet double oven included with built-in oven
■(2) front feet double oven included with built-in oven
Parts Supplied
■Deector bracket
■Plastic spacers - (2) single ovens, (4) double ovens
■#8-18 x 1/8" (3 mm) screws - (2) for 27" (68.6 cm) models), (4)
for 30" (76.2 cm) models
Location Requirements
IMPORTANT: Observe all governing codes and ordinances.
NOTE: Refer to the following “Location Requirements” and the
“Location Requirements” section of the Installation Instructions
provided with your built-in oven.
■Cabinet opening dimensions that are shown must be used.
Given dimensions provide minimum clearance with oven.
■Recessed installation area must provide complete enclosure
around the recessed portion of the oven.
■Oven support surface must be solid, level, and ush with
bottom of cabinet cutout.
■Floor must be able to support a single oven weight of
129lbs (59 kg) for 27" (68.6 cm) models or 154 lbs (70 kg) for
30"76.2 cm) models.
■Floor must be able to support a double oven weight of
251lbs (114 kg) for 27" (68.6 cm) models or 288 lbs (131 kg)
for 30" (76.2 cm) models.
IMPORTANT: To avoid damage to your cabinets, check with
your builder or cabinet supplier to make sure that the materials
used will not discolor, delaminate, or sustain other damage. This
oven has been designed in accordance with the requirements
of UL and CSA International and complies with the maximum
allowable wood cabinet temperatures of 194°F (90°C).
You can be killed or seriously injured if you don't immediately
You can be killed or seriously injured if you don't follow
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
follow instructions.
instructions.
DANGER
WARNING

3

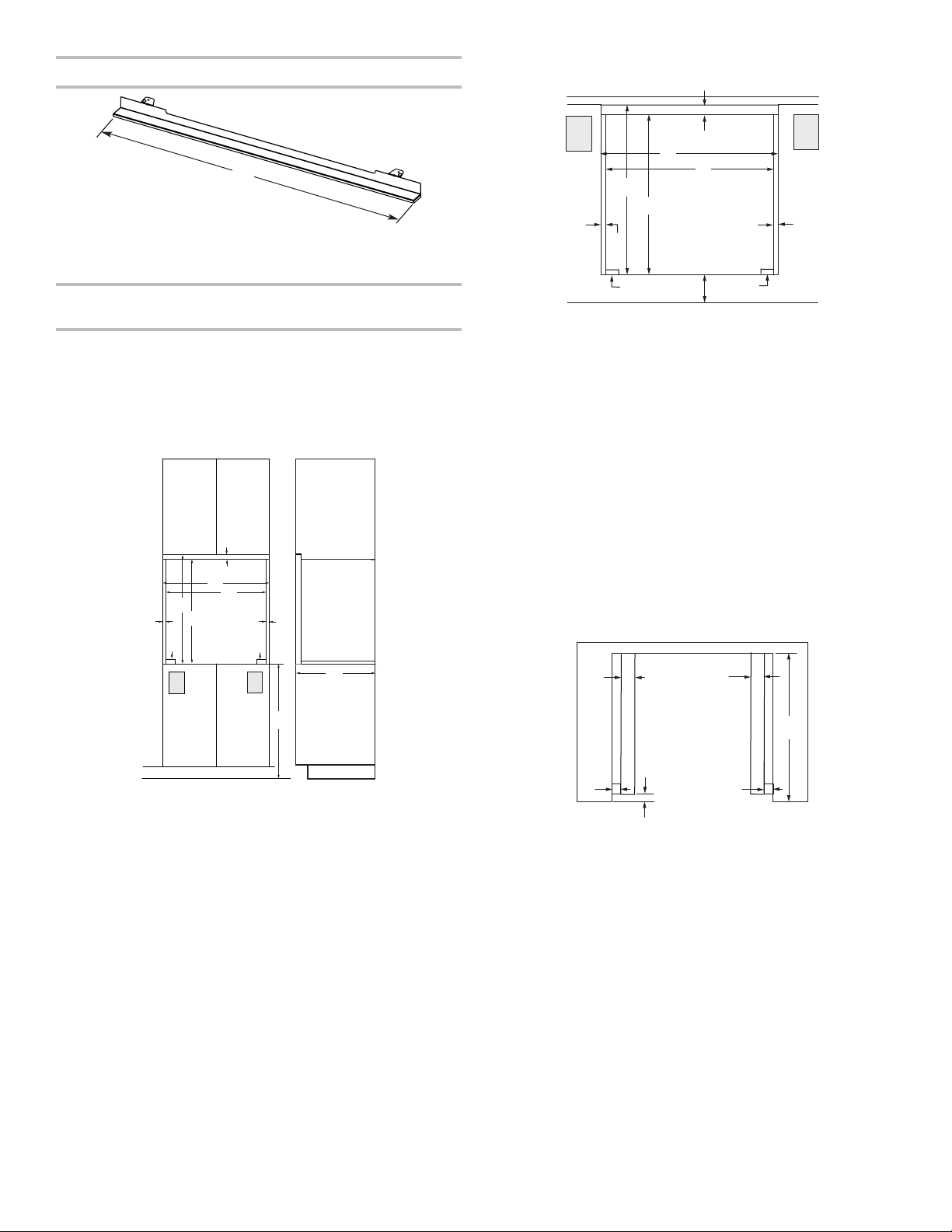

Deflector Bracket Dimensions
Cabinet Dimensions - Single Ovens, Flush
Installations
A 25" (63.5 cm) minimum cutout depth is required.
These dimensions will result in a 1/4" (6 mm) reveal on the top, a
1/4" (6 mm) reveal on the sides, and a 1/8" (3 mm) reveal on the
bottom of the wall oven.
The front face of the cleats and platform will be visible and
should be treated as a nished surface.
Single Ovens Installed in Cabinet - Flush Installation
* Cleats and spacers must be recessed 13/8" (3.5 cm) from the
front of the cabinet.

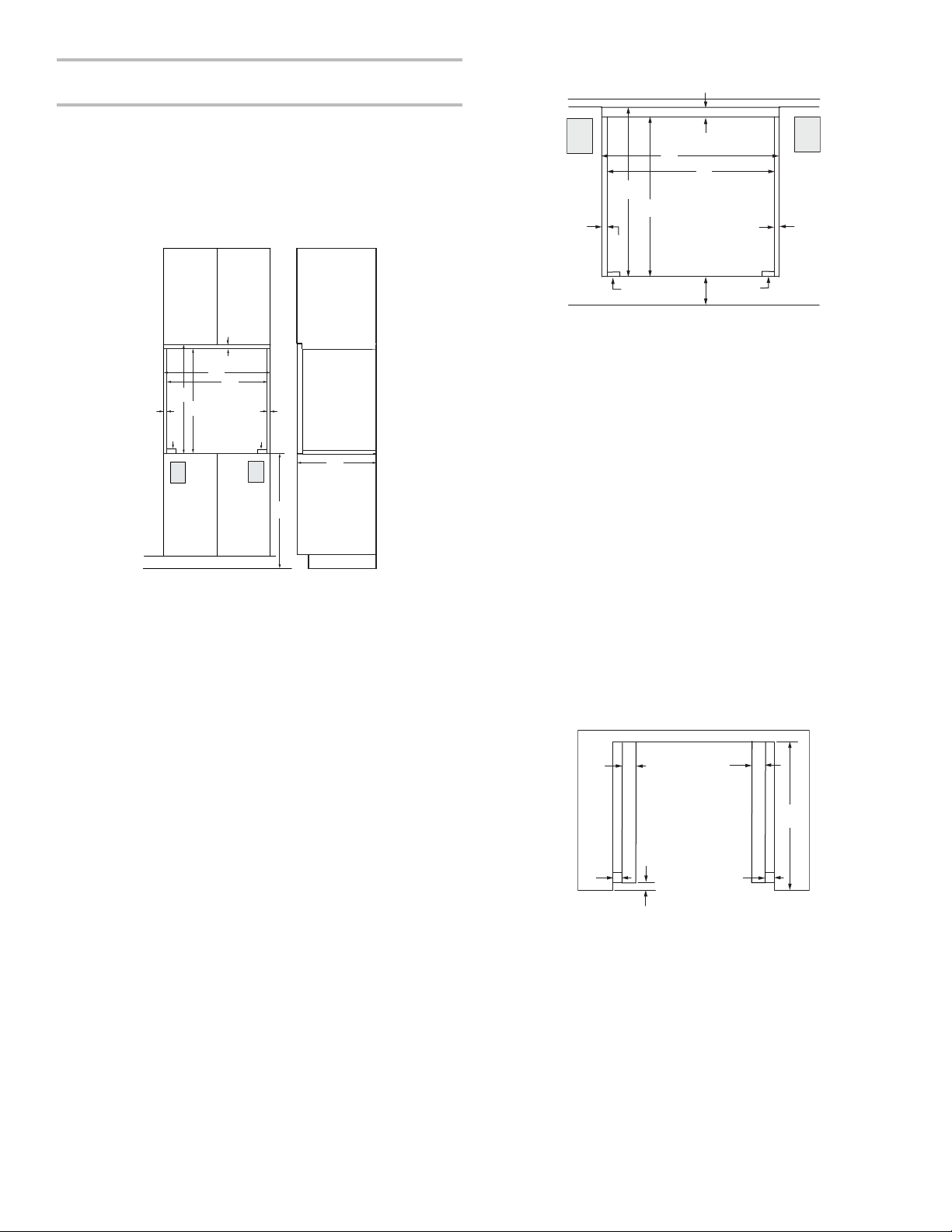

Single Ovens Undercounter - Flush Installations (without
cooktop installed above)
* Cleats and spacers must be recessed 13/8" (3.5 cm) from the
front of the cabinet.
* Cleats and spacers must be recessed 13/8" (3.5 cm) from
thefront of the cabinet.
30" (76.2 cm) Models
A. 2915/16" (76 cm) overall width
27" (68.6 cm) Models
A. 2615/16" (68.4 cm) overall width
A
30" (76.2 cm) Models
A. 3/4" (19 mm) top cleat*
B. 301/4" (76.8 cm) minimum
width of flush inset cutout
C. 287/8" (73.3 cm) minimum
width of opening
D. 291/4" (74.3 cm) minimum
height of flush inset cutout
E. 281/2" (72.4 cm)
recommended cutout height
F. 11/16" (17 mm) side cleat*
G. 1/2" x 2" (1.3 cm x 5.1 cm)
spacer the entire depth of
the cutout*
H. Recommended junction box
location
I. 45/8" - 32" (11.7 - 81.3 cm)
bottom of cutout to floor
J. 25" (63.5 cm) minimum
depth of cutout
27" (68.6 cm) Models
A. 3/4" (1.9 cm) top cleat*
B. 271/4" (69.2 cm) minimum
width of flush inset cutout
C. 257/8" (65.7 cm) minimum
width of opening
D. 291/4" (74.3 cm) minimum
height of flush inset cutout
E. 281/2" (72.4 cm)
recommended cutout height
F. 11/16" (17 mm) side cleat*
G. 1/2" x 2" (13 mm x 5.1 cm)
spacer the entire depth of the
cutout*
H. Recommended junction box
location
I. 45/8" - 32" (11.7 - 81.3 cm)
bottom of cutout to floor
J. 25" (63.5 cm) minimum depth
of cutout
A
BC
D
EF
F
I
HHJ
GG
Front View Side View
30" (76.2 cm) Models
A. Recommended junction box
location
B. 3/4" (19 mm) top cleat*
C. 30¹/4" (76.8 cm) minimum
width of flush inset cutout
D. 287/8" (73.3 cm) minimum
width of opening
E. 291/4" (74.3 cm) minimum
height of flush inset cutout
F. 281/2" (72.4 cm)
recommended cutout height
G. 11/16" (17 mm) side cleat*
H. 1/2" x 2" (13 mm x 5.1 cm)
spacer the entire depth of
the cabinet*
I. 45/8" (11.7 cm) bottom of
cutout to floor
Front View
27" (68.6 cm) Models
A. Recommended junction box
location
B. 3/4" (19 mm) top cleat*
C. 271/4" (69.2 cm) minimum
width of flush inset cutout
D. 257/8" (65.7 cm) minimum
width of opening
E. 291/4" (74.3 cm) minimum
height of flush inset cutout
F. 28¹/2" (72.4 cm)
recommended cutout height
G. 5/8" (17 mm) side cleat*
H. 1/2" x 2" (13 mm x 5.1 cm)
spacer the entire depth of
the cabinet*
I. 45/8" (11.7 cm) bottom of
cutout to floor
AA
B
C
D
E
F
G
G
I
HH
AA
B
D
D
C
Top View
27" (68.6 cm) Models
A. 1/2" x 2" (1.3 cm x 5.1 cm)
spacer the entire depth of
the cutout*
B. 25" (63.5 cm) depth of
cutout
C. 13/8" (3.5 cm) recess from
front of cabinet
D. 11/16" (1.7 cm) side cleat*
30" (76.2 cm) Models
A. 1/2" x 2" (1.3 cm x 5.1 cm)
spacer the entire depth of
the cutout*
B. 25" (63.5 cm) depth of
cutout
C. 13/8" (3.5 cm) recess from
front of cabinet
D. 11/16" (1.7 cm) side cleat*

4

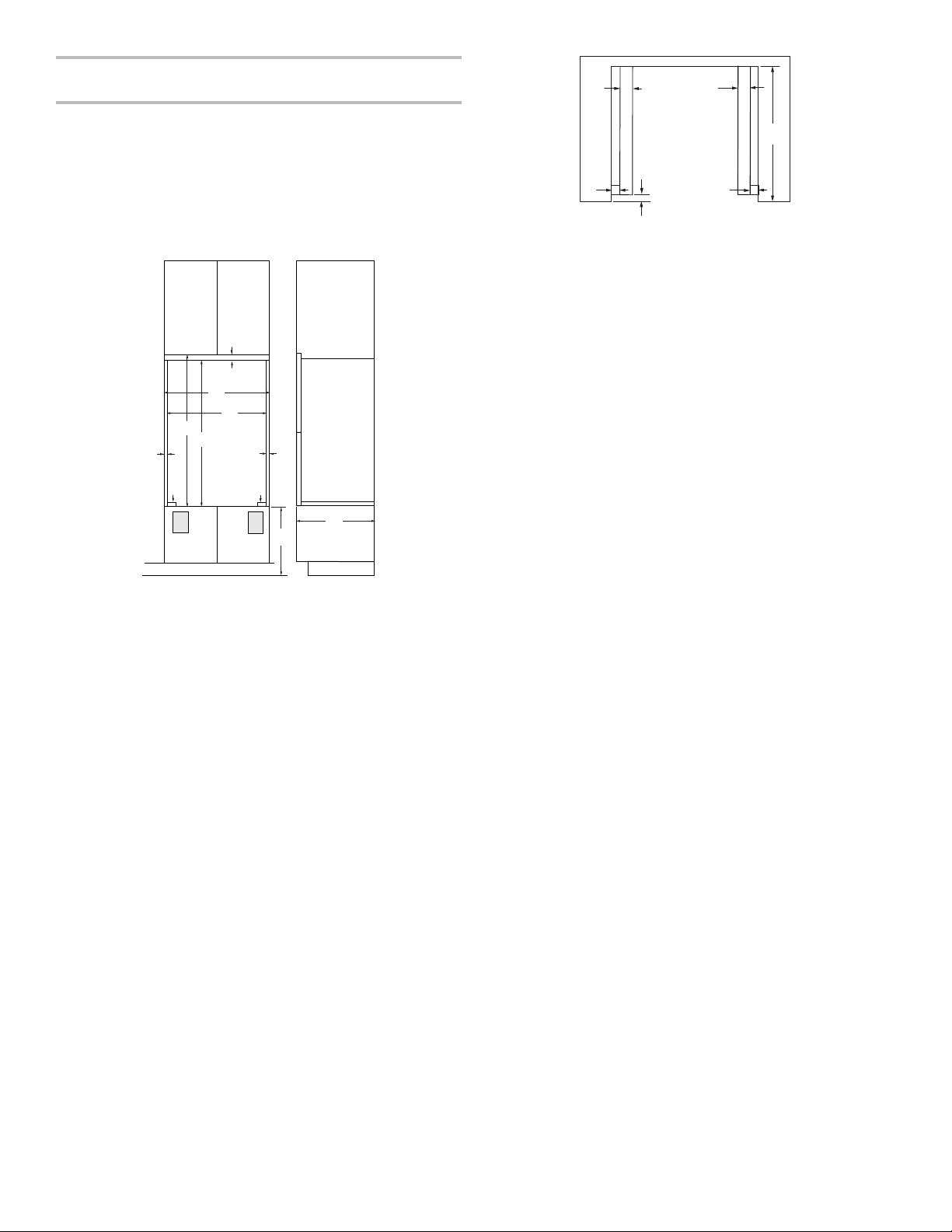

Cabinet Dimensions - Double Ovens, Flush
Installations
A 253/8" (64.4 cm) minimum cutout depth is required.
These dimensions will result in a 1/4" (6 mm) reveal on the top, a
1/4" (6 mm) reveal on the sides, and a 1/8" (3 mm) reveal on the
bottom of the wall oven.
The front face of the cleats and platform will be visible and
should be treated as a nished surface.
Double Ovens Installed in Cabinet - Flush Installations
30" (76.2 cm) Models
A. 9/16" (1.4 cm) top cleat*
B. 301/4" (76.8 cm) minimum
width of flush inset cutout
C. 287/8" (73.3 cm) minimum
width of opening
D. 52" (132.1 cm) minimum
height of flush inset cutout
E. 517/16" (130.6 cm)
recommended cutout height
F. 11/16" (17 mm) side cleat*
G. 1/2" x 2" (1.3 cm x 5.1 cm)
spacer the entire depth of
the cutout*
H. Recommended junction box
location
I. 45/8" - 143/4" (11.7 - 37.5 cm)
bottom of cutout to floor
J. 253/8" (64.4 cm) minimum
depth of cutout
27" (68.6 cm) Models
A. 9/16" (1.4 cm) top cleat*
B. 271/4" (69.2 cm) minimum
width of flush inset cutout
C. 257/8" (65.7 cm) minimum
width of opening
D. 52" (132.1 cm) minimum
height of flush inset cutout
E. 517/16" (130.6 cm)
recommended cutout height
F. 11/16" (17 mm) side cleat*
G. 1/2" x 2" (1.3 cm x 5.1 cm)
spacer the entire depth of
the cutout*
H. Recommended junction box
location
I. 45/8" - 143/4" (11.7 - 37.5 cm)
bottom of cutout to floor
J. 253/8" (64.4 cm) minimum
depth of cutout
A
B
C
D
E
FF
G G
H
I
HJ
Front View Side View
AA
B
D
D
C
27" (68.6 cm) Models
A. 1/2" x 2" (1.3 cm x 5.1cm)
spacer the entire depth of
the cutout*
B. 253/8" (64.4 cm) depth of
cutout
C. 13/8" (3.5 cm) recess from
front of cabinet
D. 11/16" (1.7 cm) side cleat*
30" (76.2 cm) Models
A. 1/2" x 2" (1.3 cm x 5.1cm)
spacer the entire depth of
the cutout*
B. 253/8" (64.4 cm) depth of
cutout
C. 13/8" (3.5 cm) recess from
front of cabinet
D. 11/16" (1.7 cm) side cleat*
Top View
* Cleats and spacers must be recessed 1/8" (3.5 cm) from the
front of the cabinet.
* Cleats and spacers must be recessed 13/8" (3.5 cm) from the
front of the cabinet.

5
INSTALLATION INSTRUCTIONS
Prepare Built-In Oven
NOTES:
■Refer to the following “Installation Instructions” and
the “Installation Instructions” section of the Installation
Instructions provided with your built-in oven.
■Refer and adhere to the “Electrical Requirements”
section,and complete the instructions in the “Make
Electrical Connection” section of the Installation
Instructionsprovidedwith your built-in oven.
1. Decide on the nal location for the oven. Avoid drilling or
cutting into house wiring during installation.
2. To avoid oor damage, set the oven onto cardboard prior
to installation. Do not use handle or any portion of the front
frame for lifting.
3. Remove the shipping materials and tape from the oven.
Remember to keep the corner posts and other materials that
may be needed for installation.
4. Remove the hardware package from inside the bag
containing literature.
5. Move oven and cardboard close to the oven’s nal location.

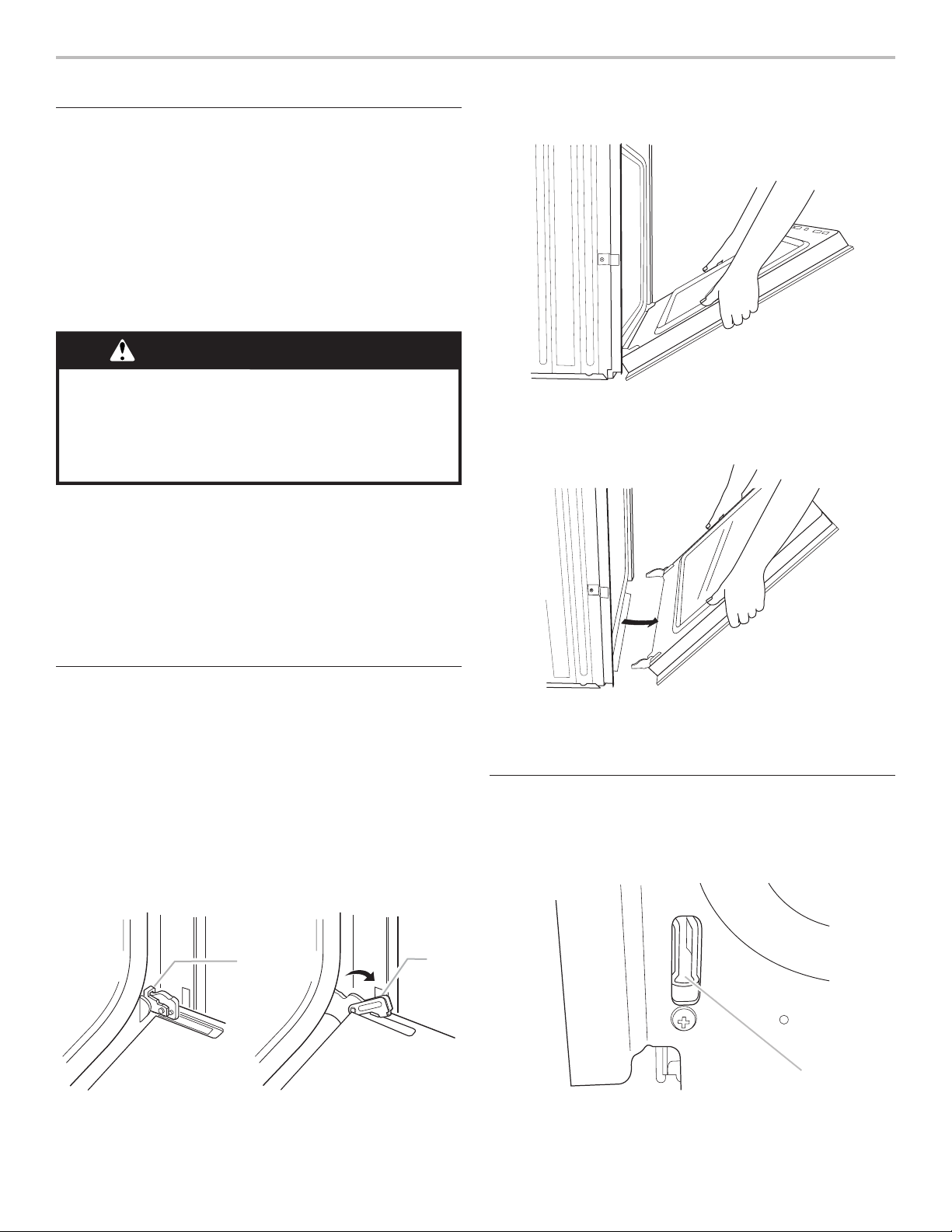

Remove Oven Door(s)
IMPORTANT: Use two hands to remove oven door(s).
1. Prior to removing the oven door, prepare a surface where
you will place it. This surface should be at and covered with
a soft blanket, or use the corner posts from your packaging
material.
2. Open the oven door.
3. Locate the oven door hinge locks in both corners of the oven
door, and rotate the hinge locks toward the oven door to the
unlocked position. If the door hinge lock is not rotated fully
(see illustration B), the door will not remove properly.
4. Partially close the door to engage the door latch locks. The
door will stop at this point.
5. Using two hands, grasp the edges of the oven door. Lift and
pull the oven door toward you, and remove. You may need to
gently shift door from side to side as you pull.
6. Set the oven door(s) aside on the prepared covered work
surface with the oven door resting on its handle.
7. To continue with the oven installation, go to the “Positioning
Oven Feet” section.
WARNING
Excessive Weight Hazard
Use two or more people to move and install oven.
Failure to do so can result in back or other injury.
B. Oven door hinge lock in
partially unlocked position
A
B
A Oven door hinge lock
in locked position

6

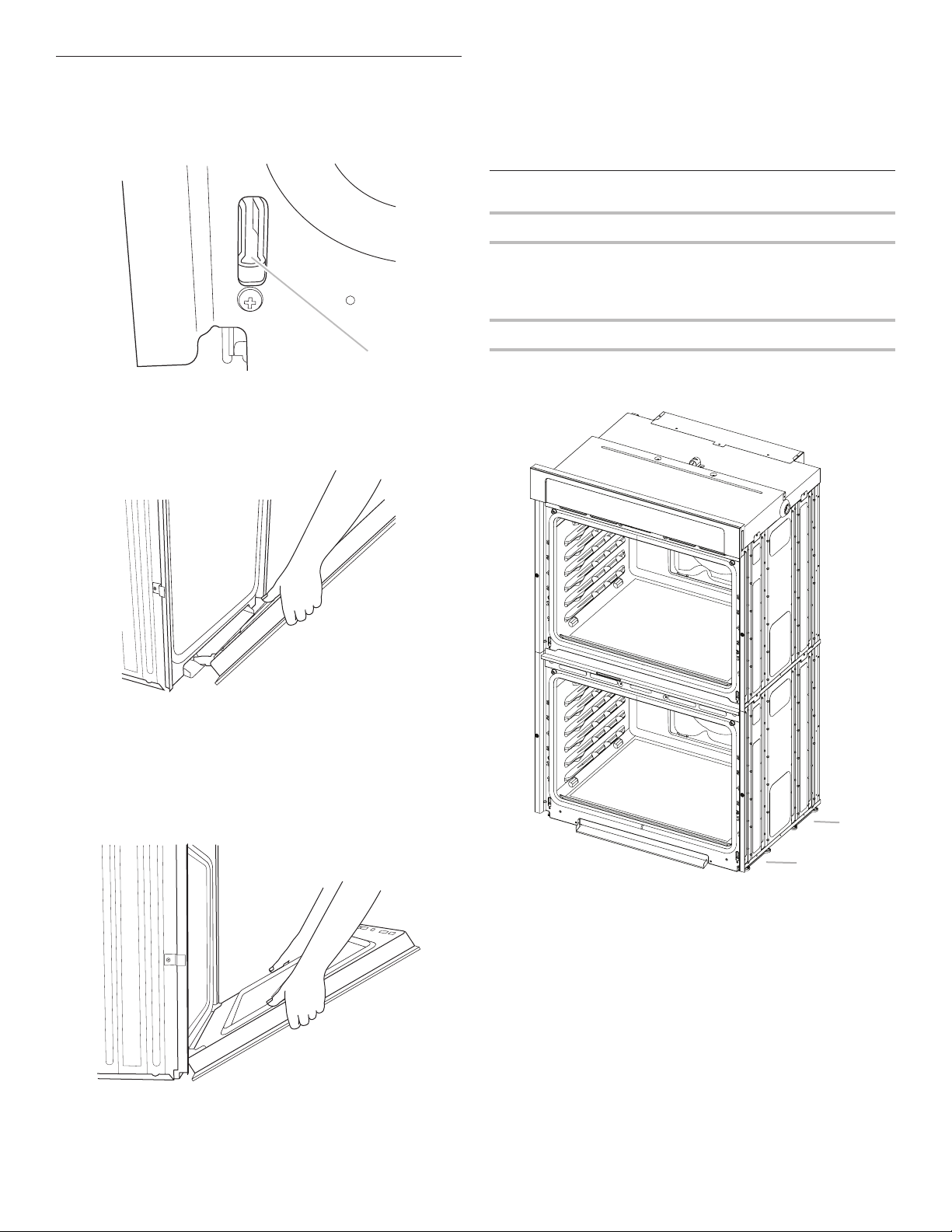

Replace Oven Door(s)
1. Using two hands, grasp side edges of door at the midpoint.
Face the oven cavity.
2. Locate the slots on each side of the oven cavity for the door
hinge locks.
3. At a 45° angle, align door hinges with slots in the lower
frontof the oven cavity. Slowly insert door, making sure you
maintain the 45° angle. You will know the door is engaged
inthe slot when you feel a slight drop.
4. Lower the oven door to the fully open position. If the oven
door does not open to a full 90 degrees, repeat steps 1
through 3.
5. Locate the oven door hinge locks in the corners of the oven
door, and rotate the hinge locks toward the oven cavity to
the locked position.
See Step 3 (illustration A) in the “Remove Oven Door(s)”
section for proper locked position.
6. Close the oven door.
7. When the hinges are properly installed and the door closed,
there should be an even gap between the door and the
control panel. If one side of the oven door is hanging lower
than the other, the hinge on that side is not properly installed.
Repeat the steps to remove, then replace the oven door. See
“Remove Oven Door(s)” and “Replace Oven Door(s).”

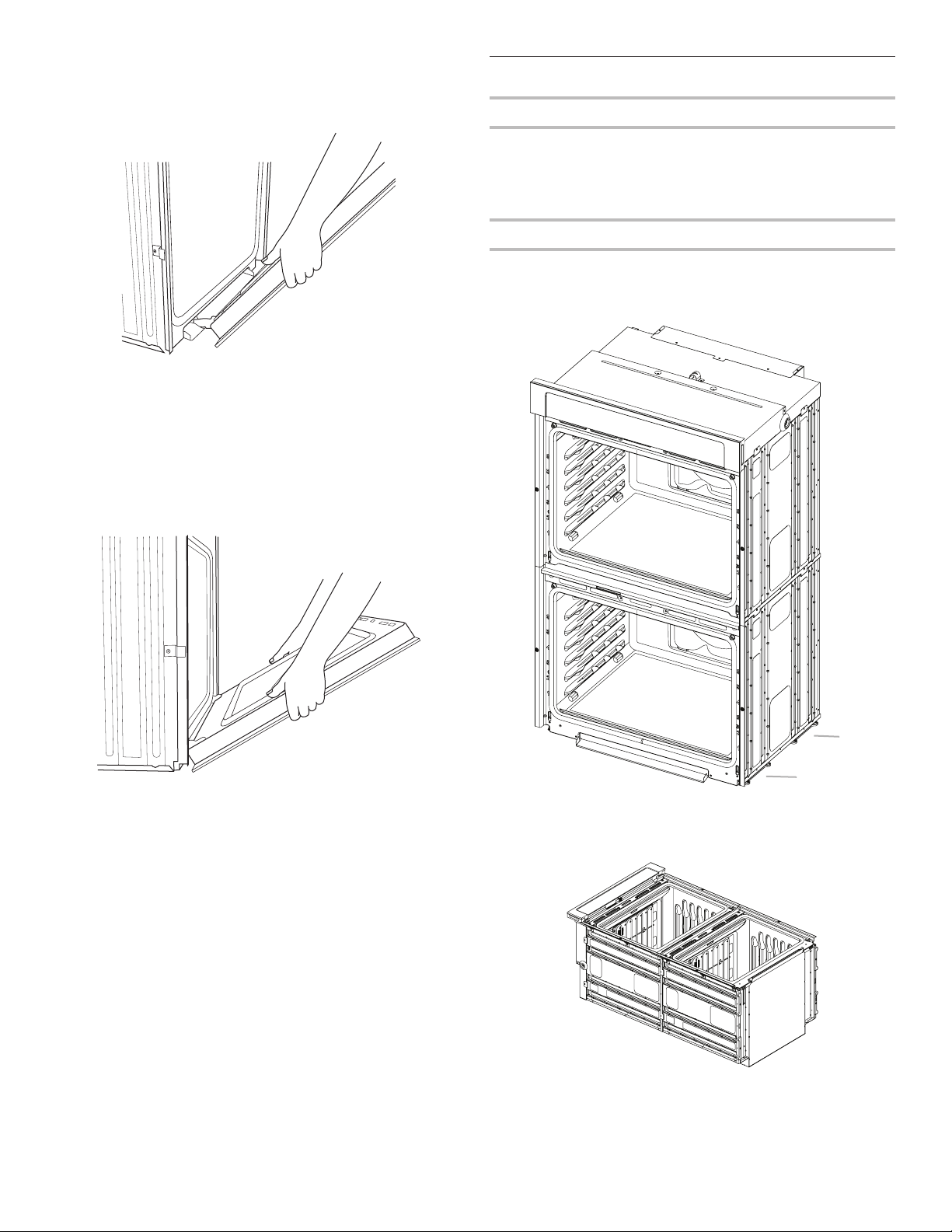

Positioning Oven Feet
Single Ovens
The positioning of the oven feet allows a single oven to be
installed in a recommended cutout height of 281/2" (72.4 cm).
Go to the “Make Electrical Connection” section in the Installation
Instructions provided with your built-in oven.
Double Ovens
The oven feet need to be installed to allow a double oven to be
installed in a recommended cutout height of 517/16" (130.6 cm).
NOTE: Do not remove the spacers.
A
A. Slot in the oven cavity for door hinge lock
A. Spacers
A
A

7
1. Using 2 or more people, place the oven on its back on a
covered surface.
2. Install a foot on the left rear spacer using a #8-18 x 3/8" (9.5
mm) screw.
NOTE: Position the foot so the long side of the foot is
facingtoward the top of the oven.
3. In the same manner, install a foot on the right rear of the
oven.
4. Install a front foot on the left front spacer using a #8-18 x
3/8"(9.5 mm) screw.
NOTE: Position the foot so the long side of the foot is
facingtoward the inside of the oven.
5. In the same manner, install a front foot on the right front of
the oven.
6. Using 2 or more people, place the oven in its upright
position.
7. Go to the “Make Electrical Connection” section in the
Installation Instructions provided with your built-in oven.

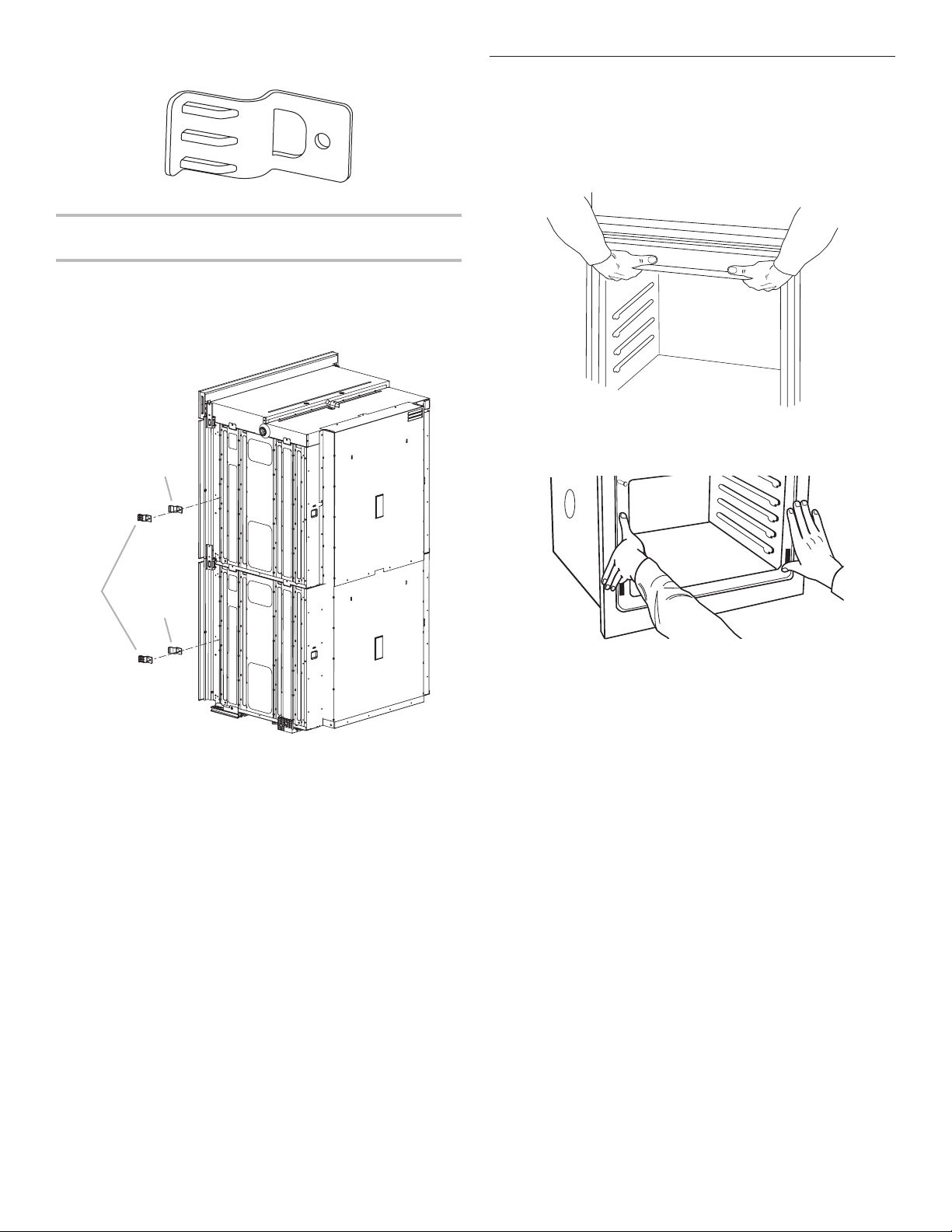

Replace Plastic Spacers
Replace Plastic Spacers on Single Ovens
1. Remove the screw attaching the plastic spacer (A) to the
right side of the oven.
2. Using the screw removed, install a new plastic spacer (B)
provided with this kit.
A
B
C
A. Spacer
B. Foot
C. #8-18 x 3/8" (9.5 mm) screw
A
B
C
A. Front foot
B. #8-18 x 3/8" (9.5 mm) screw
C. Spacer A. Plastic spacer
B. New plastic spacer
A
B

8
3. In the same manner, remove and replace the plastic spacer
on the left side of the oven.
Replace Plastic Spacers on Double Ovens
1. Remove the 2 screws, 1 in each spacer, attaching the 2
plastic spacers (A) to the right side of the oven.
2. Using the 2 screws removed, install 2 new plastic spacers
(B)provided with this kit.
3. In the same manner, remove and replace the 2 plastic
spacers on the left side of the oven.
Install Oven
1. Using 2 or more people, lift the oven partially into the cabinet
cutout. Use the oven opening as an area to grip.
NOTE: When pushing the oven into the cabinet, open the
oven door and push against the seal area on the front frame.
Do not push against the outside edges.
2. Push against the front frame of the oven to push oven into
cabinet. Push oven completely into cabinet and center in
cabinet cutout.
3. Push the oven completely into the cabinet, and center the
oven into the cabinet cutout.
4. Remove the tape from the black front trim piece.
■Securely fasten the oven to the cabinet using the #8-14 x
3/4" (1.9 cm)screws provided.
■Insert the screws through the hole in the black trim piece,
aligning with the hole in the oven frame. Do not
overtighten the screws.
New plastic spacer
A
B
A
A. Plastic spacer
B. New plastic spacer
A. Oven frame
B. Oven frame hole
C. Black trim piece
A
B
C

9

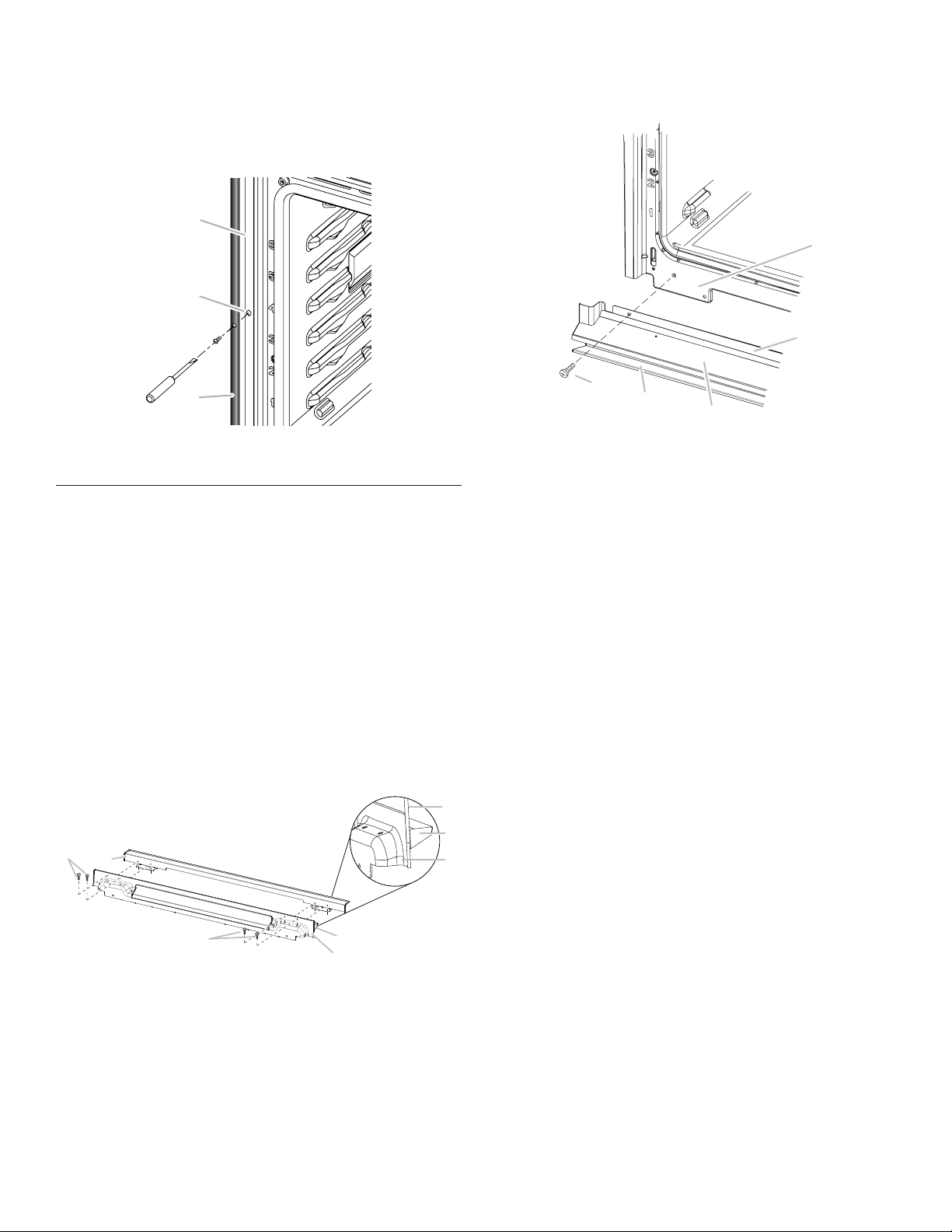

Install Deector Kit Bracket
This assembly is required for use when a single or double
built-in oven is installed in a ush installation.
1. Flex the upper vent piece (C) away from the lower vent
piece (D) to slide the deector bracket (B) between them.
Some force may be required to ex the upper vent trim (C)
away from the lower vent trim (D). Some force may also
be required to ex the deector bracket (B) and slide it
into position. Make sure screw holes are properly aligned
between the two pieces. See the following illustration.
2. Install the deector bracket (B) to the lower vent piece (D)
using two #8-18 x 1/4" (6.3 mm) screws on each side.
NOTE: On 27" (68.6 cm) models, only one #8-18 x 1/4" (6.3
mm) screwis used on each side.
3. Align vent tab (B) with oven frame (A) as shown in the
following illustration.
4. Using one #8-18 x 3/8" (9.5 mm) screw (E) on each side of the
vent tab(B), fasten the vent securely to the oven.
5. Replace the oven racks.
6. Replace the oven door. See the “Replace Oven Door(s)”
section.
7. Check that the door is free to open and close. If it is not,
repeat the removal and installation procedures. See the
“Prepare Built-In Oven” section.
8. Repeat for lower oven door.
9. Reconnect power.
10. The display panel will light briey, and “PF” should appear
inthe display.
11. If the display panel does not light, refer to the “Assistance
or Service” section of the Use and Care Guide provided
with your built-in oven or contact the dealer from whom you
purchased your oven.
Complete Installation
1. Check that all parts are now installed. If there is an extra
part, go back through the steps to see which step was
skipped.
2. Check that you have all of your tools.
3. Dispose of/recycle all packaging materials.
4. For oven use and cleaning, read the Use and Care Guide.
Check Operation of Single and Double Ovens
1. Turn on power.
2. At rst use, set up the clock and any other preferences
if available. For more information, read the Use and Care
Guide.
3. Press BROIL on single oven models.
NOTE: Press UPPER BROIL or LOWER BROIL on double
oven models.
4. Set the temperature.
5. Press START.
If oven(s) does not operate, check the following:
■Household fuse is intact and tight, or circuit breaker has
not tripped.
■Electrical supply is connected.
■See “Troubleshooting” section in the Use and Care
Guide.
6. When oven has been on for 5 minutes, feel for heat.
If you do not feel heat or if an error message appears in the
display, turn off the oven and contact a qualied technician.
7. Press UPPER CANCEL/LOWER CANCEL on double ovens,
or press CANCEL on single ovens.
If you need Assistance or Service:
Please reference the “Assistance or Service” section of the Use
and Care Guide or contact the dealer from whom you purchased
your built-in oven.
D
A
A
C
B
C
D
B
A. #8–18 x 1/4" (6.4 mm) screws
B. Deflector bracket
C. Upper vent piece
(supplied with oven)
D. Lower vent piece
(supplied with oven)
D. Deflector bracket
E. #8–18 x 3/8" (9.5 mm) screw
A. Oven frame
B. Vent tab
C. Oven vent
A
C
D
B
E

10
SÉCURITÉ DU FOUR ENCASTRÉ
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
AVERTISSEMENT
DANGER
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :

11
EXIGENCES D’INSTALLATION
Outillage et pièces
Rassembler les outils et pièces nécessaires avant d’entreprendre
l’installation. Lire et observer les instructions fournies avec chacun
des outils de la liste ci-dessous.
Outils nécessaires
■Tournevis Phillips
■Mètre ruban
■Perceuse (pour l’installation dans un placard mural)
■Foret de 1/8" (3 mm) (pour l’installation dans un placard
mural)
■Niveau
■Tournevis à lame plate
Pièces nécessaires
■Vis n° 8-14 x 1" (2,5 cm) – (2) four simple, (4) four double,
fournies avec le four encastré
■(2) vis n° 8-18 x 3/8" (9,5 mm) - Évent inférieur, fournies avec
le four encastré
■(4) vis n° 8-18 x 3/8" (9,5 mm) - Pieds du four double, fournies
avec lefour encastré
■Évent inférieur fourni avec le four encastré
■(2) pieds pour four double fournis avec le four encastré
■(2) pieds avant pour four double fournis avec le four encastré
Pièces fournies
■Support du déecteur
■Cales d’espacement en plastique - (2) Four simple, (4) four
double
■Vis n° 8-18 x 1/8" (3 mm) - (2) pour les modèles de 27" (68,6
cm), (4) pour les modèles de 30" (76,2 cm)
Exigences d’emplacement
IMPORTANT : Observer les dispositions de tous les codes et
règlements en vigueur.
REMARQUE : Consulter la section suivante “Exigences
d’emplacement” et la section “Exigences d’emplacement” des
instructions d’installation fournies avec le four encastré.
■Respecter les dimensions indiquées pour les ouvertures
à découper dans les meubles. Ces dimensions tiennent
compte des dégagements de séparation nécessaires pour
lefour.
■L’espace d’installation dans un encastrement doit permettre
la formation d’une enceinte complète autour de la partie
encastrée du four.
■La surface de support du four doit être robuste, horizontale
et en afeurement avec le bas de l’ouverture découpée dans
le placard.
■Le plancher doit pouvoir soutenir le poids d’un four simple
de 129 lb (59 kg) pour les modèles de 27" (68,6 cm) ou de
154 lb (70 kg) pour les modèles de 30" (76,2 cm).
■Le plancher doit pouvoir soutenir le poids d’un four double
de 251 lb (114 kg) pour les modèles de 27" (68,6 cm) ou de
288 lb (131 kg) pour les modèles de 30" (76,2 cm).
IMPORTANT : An d’éviter d’endommager les placards,
consulter l’installateur ou le fabricant des placards pour
déterminer si les matériaux utilisés peuvent subir une
décoloration, une déstratication ou d’autres dommages.
Ce four a été conçu conformément aux exigences des
normes ULet CSA International et respecte les températures
maximalespermises de 194°F (90°C) pour les placards en bois.
Dimensions du support du déflecteur
Modèles de 30" (76,2 cm)
A. Largeur totale : 2915/16"
(76 cm)
Modèles de 27" (68,6 cm)
A. Largeur totale : 2615/16"
(68,4 cm)
A

12
Dimensions du placard - Fours simples, installations
en affleurement
L’ouverture doit avoir une profondeur minimale de 25" (63,5 cm).
Ces dimensions donneront un dégagement de 1/4" (6 mm) au
sommet, un dégagement de 1/4" (6 mm) sur les côtés et un
dégagement de 1/8" (3 mm) au fond du four mural.
Le côté avant des tasseaux et de la plate-forme sera visible
etdoit être traité comme une surface de nition.
Fours simples installés dans un placard - Installation en
affleurement
* Les tasseaux et les cales d’espacement doivent être encastrés
à 13/8" (3,5 cm) depuis l’avant du placard.
Fours simples sous le plan de travail - Installations en
affleurement (sans table de cuisson au-dessus)
* Les tasseaux et les cales d’espacement doivent être encastrés
à 13/8" (3,5 cm) depuis l’avant du placard.
* Cleats and spacers must be recessed 13/8" (3,5 cm) from the
front of the cabinet.
Modèles de 30" (76,2 cm)
A. Tasseau supérieur de 3/4"
(19 mm)*
B. Largeur minimale de
l’ouverture intégrée en
affleurement : 301/4" (76,8 cm)
C. Largeur minimale de
l’ouverture: 287/8" (73,3 cm)
D. Hauteur minimale de
l’ouverture intégrée en
affleurement : 291/4" (74,3 cm)
E. Hauteur recommandée de
l’ouverture : 281/2" (72,4 cm)
F. Tasseau latéral : 11/16" (1,7 cm)*
G. Cale d’espacement sur
la profondeur totale de
l’ouverture : 1/2" x 2" (1,3 cm x
5,1 cm)*
H. Emplacement recommandé
pour le boîtier de connexion
I. 45/8" - 32" (11,7 - 81,3 cm)
du fond de l’encastrement au
plancher
J. Profondeur minimale de
l’ouverture : 25" (63,5 cm)
Modèles de 27" (68,6 cm)
A. Tasseau supérieur de 3/4"
(1,9 cm)*
B. Largeur minimale de
l’ouverture intégrée en
affleurement : 271/4" (69,2 cm)
C. Largeur minimale de
l’ouverture : 257/8"(65,7 cm)
D. Hauteur minimale de
l’ouverture intégrée en
affleurement : 291/4" (74,3 cm)
E. Hauteur recommandée de
l’ouverture : 281/2" (72,4 cm)
F. Tasseau latéral : 11/16" (1,7 cm)*
G. Cale d’espacement sur
la profondeur totale de
l’ouverture : 1/2"x 2" (13 mm x
5,1 cm)*
H Emplacement recommandé
pour le boîtier de connexion
I. 45/8" - 32" (11,7 - 81,3 cm)
du fond de l’encastrement au
plancher
J. Profondeur minimale de
l’ouverture : 25" (63,5 cm)
A
BC
D
EF
F
I
HHJ
GG
Vue de face Vue latérale
Vue de face
Modèles de 27" (68,6 cm)
A. Emplacement recommandé
pour le boîtier de connexion
B. Tasseau supérieur de 3/4"
(1,9 cm)*
C. Largeur minimale de
l’ouverture intégrée en
affleurement : 271/4"
(69,2 cm)
D. Largeur minimale de
l’ouverture : 257/8" (65,7 cm)
E. Hauteur minimale de
l’ouverture intégrée en
affleurement : 291/4"
(74,3 cm)
F. Hauteur recommandée de
l’ouverture : 281/2" (72,4 cm)
G. Tasseau latéral : 11/16"
(17 mm)*
H. Cale d’espacement sur
la profondeur totale de
l’ouverture : 1/2" x 2"
13 mm x 5,1 cm)*
I. 45/8" (11,7 cm) du fond de
l’encastrement au plancher
AA
B
C
D
E
F
G
G
I
HH
Modèles de 30" (76,2 cm)
A. Emplacement recommandé
pour le boîtier de connexion
B. Tasseau supérieur de 3/4"
(19 mm)*
C. Largeur minimale de
l’ouverture intégrée en
affleurement : 301/4"
(76,8 cm)
D. Largeur minimale de
l’ouverture: 287/8" (73,3 cm)
E. Hauteur minimale de
l’ouverture intégrée en
affleurement : 291/4"
(74,3 cm)
F. Hauteur recommandée de
l’ouverture : 281/2" (72,4 cm)
G. Tasseau latéral : 3/4"
(17 mm)*
H. Cale d’espacement sur
la profondeur totale de
l’ouverture : 1/2" x 2"
(13 mm x 5,1 cm)*
I. 45/8" (11,7 cm) du fond de
l’encastrement au plancher
AA
B
D
D
C
Vue de dessus
Modèles de 27" (68,6 cm)
A. Cale d’espacement sur
la profondeur totale de
l’ouverture : 1/2" x 2"
(13 mm x 5,1cm)*
B. Profondeur de l’ouverture :
25" (63,5 cm)
C. Encastrement à partir de
l’avant du placard : 13/8"
(3,5 cm)
D. Tasseau latéral : 11/16"
(17 mm)*
Modèles de 30" (76,2 cm)
A. Cale d’espacement sur
la profondeur totale de
l’ouverture : 1/2" x 2"
(13 mm x 5,1cm)*
B. Profondeur de l’ouverture :
25" (63,5 cm)
C. Encastrement à partir de
l’avant du placard : 13/8"
(3,5 cm)
D. Tasseau latéral : 11/16"
(17 mm)*

13
Dimensions du placard - Fours doubles, installations
en affleurement
L’ouverture doit avoir une profondeur minimale de 253/8"
(64,4cm).
Ces dimensions donneront un dégagement de 1/4" (6 mm) au
sommet, un dégagement de 1/4" (6 mm) sur les côtés et un
dégagement de 1/8" (3 mm) au fond du four mural.
Le côté avant des tasseaux et de la plate-forme sera visible et
doit être traité comme une surface de nition.
Fours doubles installés dans un placard - Installation en
affleurement
* Les tasseaux et les cales d’espacement doivent être
encastrésà 13/8" (3,5 cm) depuis l’avant du placard.
*
Modèles de 30" (76,2 cm)
A. Tasseau supérieur de 9/16"
(14 mm)*
B. Largeur minimale de
l’ouverture intégrée en
affleurement : 301/4"
(76,8 cm)
C. Largeur minimale de
l’ouverture: 287/8" (73,3 cm)
D. Hauteur minimale de
l’ouverture intégrée en
affleurement : 52" (132,1 cm)
E. Hauteur recommandée
de l’ouverture : 517/16"
(130,6 cm)
F. Tasseau latéral : 11/16"
(17 mm)*
G. Cale d’espacement sur
la profondeur totale de
l’ouverture : 1/2" x 2" (1,3 cm
x 5,1 cm)*
H. Emplacement recommandé
pour le boîtier de connexion
I. 45/8" - 143/4" (11,7 - 37,5 cm)
du fond de l’encastrement
au plancher
J. Profondeur minimale de
l’ouverture : 253/8" (64,4 cm)
Modèles de 27" (68,6 cm)
A. Tasseau supérieur de 9/16"
(14 mm)*
B. Largeur minimale de
l’ouverture intégrée en
affleurement : 271/4"
(69,2 cm)
C. Largeur minimale de
l’ouverture : 257/8"(65,7 cm)
D. Hauteur minimale de
l’ouverture intégrée en
affleurement : 52" (132,1 cm)
E. Hauteur recommandée
de l’ouverture : 517/16"
(130,6 cm)
F. Tasseau latéral : 11/16"
(17 mm)*
G. Cale d’espacement sur
la profondeur totale de
l’ouverture : 1/2" x 2" (1,3 cm
x 5,1 cm)*
H. Emplacement recommandé
pour le boîtier de connexion
I. 45/8" - 143/4" (11,7 - 37,5 cm)
du fond de l’encastrement au
plancher
J. Profondeur minimale de
l’ouverture : 253/8" (64,4 cm)
A
B
C
D
E
FF
G G
H
I
HJ
Vue de face Vue latérale
* Les tasseaux et les cales d’espacement doivent être
encastrésà 13/8" (3,5 cm) depuis l’avant du placard.
AA
B
D
D
C
Modèles de 27" (68,6 cm)
A. Cale d’espacement sur
la profondeur totale de
l’ouverture : 1/2" x 2"
(13 mm x 5,1 cm)*
B. Profondeur de l’ouverture :
253/8" (64,4 cm)
C. Encastrement à partir
de l’avant du placard :
13/8"(3,5 cm)
D. Tasseau latéral : 11/16"
(17 mm)*
Modèles de 30" (76,2 cm)
A. Cale d’espacement sur
la profondeur totale de
l’ouverture : 1/2" x 2"
(13 mm x 5,1 cm)*
B. Profondeur de l’ouverture :
253/8" (64,4 cm)
C. Encastrement à partir de
l’avant du placard : 13/8"
(3,5 cm)
D. Tasseau latéral : 11/16"
(17 mm)*
Vue de dessus

14
INSTRUCTIONS D’INSTALLATION
Préparation du four encastré
REMARQUES :
■Consulter la section suivante “Instructions d’installation”
et la section “Instructions d’installation” des instructions
d’installation fournies avec le four encastré.
■Consulter et respecter les instructions de la section suivante
“Spécications électriques” et suivre les instructions de
la section “Raccordement électrique” des instructions
d’installation fournies avec le four encastré.
1. Choisir l’emplacement nal pour l’installation du four. Éviter
de percer ou de sectionner le câblage du domicile pendant
l’installation.
2. Pour éviter d’endommager le plancher, placer le four sur une
feuille de carton avant l’installation. Pour soulever l’appareil,
ne pas prendre prise sur la poignée ou sur une autre partie
de l’avant du châssis.
3. Enlever les matériaux d’emballage et les rubans adhésifs du
four. S’assurer de bien conserver les cornières de protection
et autres matériaux pouvant être requis pour l’installation.
4. Enlever le matériel à l’intérieur du sachet de documentation.
5. Approcher le four et la feuille de carton de l’emplacement
dénitif du four.
Dépose de la/des porte(s) du four
IMPORTANT : Retirer la/les porte(s) du four avec les deux
mains.
1. Avant de retirer la porte du four, préparer une surface sur
laquelle on pourra la poser. Cette surface doit être plate et
recouverte d’une couverture douce. On peut aussi utiliser
lescornières de l’emballage.
2. Ouvrir la porte du four.
3. Identier les loquets de charnière de la porte du four dans
les deux angles de la porte; faire pivoter les loquets de
charnière vers la porte du four jusqu’à la position de
déverrouillage. Si le loquet de charnière de porte n’est pas
complètement tourné (voir illustration B), la porte ne se
retirera pas correctement.
4. Fermer partiellement la porte pour engager les loquets de la
gâche de porte. La porte restera bloquée à cette position.
5. Saisir les bords de la porte du four avec les deux mains.
Soulever et tirer la porte du four vers soi et enlever la porte.
Vous devrez peut-être basculer doucement la porte d’un
côté et de l’autre en la tirant.
6. Conserver la/les porte(s) du four à part sur la surface de
travail couverte en faisant reposer la porte sur sa poignée.
7. Pour continuer l’installation du four, aller à la section
“Positionnement des pieds du four”.
Réinstallation de la/des porte(s) du four
1. Saisir les bords latéraux de la porte par le milieu avec les
deux mains. Se placer face à la cavité du four.
2. Repérer les encoches situées de chaque côté de la cavité
dufour pour les loquets de charnière de la porte.
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer le four.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
B. Loquet de charnière de la
porte du four en position
de déverrouillage partiel
A
B
A. Loquet de charnière
de la porte du four en
position de verrouillage
A
A. Encoche située dans la cavité du four
pour le loquet de charnière de la porte

15
3. Aligner les charnières de porte dans les encoches situées en
bas/à l’avant de la cavité du four à un angle de 45°. Insérer
doucement la porte tout en veillant à garder un angle de 45°.
Lorsque l’on sent un léger abaissement de la porte, cela
signie qu’elle est bien positionnée dans l’encoche.
4. Abaisser la porte du four jusqu’à ce qu’elle soit
complètement ouverte. Si la porte du four ne s’ouvre
pascomplètement à un angle de 90 degrés, répéter
lesétapes 1 à 3.
5. Identier les loquets de charnière de la porte du four dans
les angles de la porte; faire pivoter les loquets de charnière
vers la cavité du four jusqu’à la position de verrouillage.
Voir l’étape 3 (illustration A) dans la section “Dépose de la/
des porte(s) du four” pour une position de verrouillage
correcte.
6. Fermer la porte du four.
7. Une fois les charnières correctement installées et la porte
fermée, il doit y avoir un espace égal entre la porte et le
tableau de commande. Si l’un des côtés de la porte du four
est plus bas que l’autre, la charnière de ce côté-ci n’est pas
correctement installée.
Répéter les étapes de dépose puis de réinstallation de la
porte du four. Voir “Dépose de la/des porte(s) du four” et
“Réinstallation de la/des porte(s) du four.”
Positionnement des pieds du four
Fours simples
En modiant le positionnement des pieds du four, on peut
installer un four simple dans une cavité d’encastrement d’une
hauteur de 281/2" (72,4 cm).
Passer à la section “Raccordement électrique” des instructions
d’installation fournies avec le four encastré.
Fours doubles
Les pieds du four doivent être installés pour permettre
l’installation d’un four double dans une ouverture d’une
hauteurrecommandée de 517/16" (130,6 cm)
REMARQUE : Ne pas retirer les cales d’espacement.
1. À l’aide d’au moins 2 personnes, placer le four sur sa partie
arrière, sur une surface couverte.
A. Cales d’espacement
A
A

16
2. Installer un pied sur la cale d’espacement arrière gauche
avec une vis n° 8-18 x 3/8" (9,5 mm).
REMARQUE : Positionner le pied de façon à ce que le côté
long du pied soit orienté vers le sommet du four.
3. De la même manière, installer un pied sur le coin arrière
droitdu four.
4. Installer un pied sur la cale d’espacement arrière gauche
avec une vis n° 8-18 x 3/8" (9,5 mm).
REMARQUE : Positionner le pied de façon à ce que le côté
long du pied soit orienté vers l’intérieur du four.
5. De la même manière, installer un pied avant sur le coin avant
droit du four.
6. À l’aide d’au moins deux personnes, placer le four en
position verticale.
7. Passer à la section “Raccordement électrique” des
instructions d’installation fournies avec le four encastré.
Remplacement des cales
d’espacement en plastique
Remplacement des cales d’espacement en plastique
sur les fours simples
1. Retirer la vis xant la cale d’espacement en plastique (A) au
côté droit du four.
2. À l’aide de la vis retirée, installer la nouvelle cale
d’espacement en plastique (B) fournie avec cet ensemble.
A
B
C
A. Cale d’espacement
B. Pied
C. Vis n° 8-18 x 3/8" (9,5 mm)
A
B
C
A. Pied avant
B. Vis n° 8-18 x 3/8" (9,5 mm)
C. Cale d’espacement
A. Cale en plastique
B. Cale en plastique neuve
A
B

17
3. De la même manière, retirer et remplacer la cale
d’espacement en plastique située sur le côté gauche du four.
Remplacement des cales d’espacement en plastique
sur les fours doubles
1. Retirer les 2 vis, 1 pour chaque cale d’espacement, qui xent
les 2 cales d’espacement en plastique (A) sur le côté droit du
four.
2. 2. À l’aide des 2 vis retirées, installer les 2 nouvelles cales
d’espacement en plastique (B) fournies avec cet ensemble.
3. De la même manière, retirer et remplacer les 2 cales
d’espacement en plastique situées sur le côté gauche
dufour.
Installation du four
1. À l’aide d’au moins 2 personnes, soulever et introduire
partiellement le four dans l’ouverture d’encastrement du
placard. Utiliser l’ouverture du four comme zone de prise.
REMARQUE : Ouvrir la porte du four à et pousser sur la
zone du joint du châssis avant lorsque l’on introduit le four à
dans le placard. Ne pas pousser contre les bords externes.
2. Pousser contre le châssis avant du four à pour introduire le
four dans le placard. Enfoncer complètement le four à dans
le placard et le centrer dans la avité du placard.
3. Pousser complètement le four dans le placard et le centrer
dans la cavité d’encastrement du placard.
Cale en plastique neuve
A
B
A
A. Cale en plastique
B. Cale en plastique neuve

18
4. Retirer le ruban adhésif des éléments de garniture avant
noirs.
■Fixer solidement le four au placard à l’aide des vis n°
8-14 x 3/4" (1,9 cm) fournies.
■Insérer les vis dans les trous de l’élément de garniture
noir en les alignant avec les trous du châssis du four.
Nepas serrer excessivement les vis.
Installation du support de la trousse du
déecteur
Ce montage est nécessaire lorsqu’un four encastré simple ou
double est installé en afeurement.
1. Faire échir la pièce d’évent supérieure (C) en l’éloignant de
la pièce d’évent inférieure (D) pour faire glisser le support
dudéecteur (B) entre elles. Une certaine force sera
peut-être nécessaire pour faire échir la garniture d’évent
supérieure (C) en l’éloignant de la garniture d’évent inférieure
(D). Une certaine force sera peut-être également nécessaire
pour faire échir le support du déecteur (B) et le glisser
en place.S’assurer que les trous de vis sont correctement
alignés entre les deux pièces. Voir l’illustration suivante.
2. Installer le support du déecteur (B) sur la pièce d’évent
inférieure (D) à l’aide de deux vis n° 8-18 x 1/4" (6 mm) de
chaque côté.
REMARQUE : Sur les modèles de 27" (68,6 cm), utiliser une
seule vis n° 8-18 x 1/4" (6 mm) de chaque côté.
3. Aligner l’onglet de l’évent (B) avec le châssis du four (A)
comme dans l’illustration suivante.
4. Avec une vis n° 8-18 x 3/8" (9,5 mm) (E) pour chaque côté du
support del’évent (B), xer solidement l’évent au four.
5. Réinstaller les grilles du four.
6. Réinstaller la porte du four. Voir la section “Réinstaller la/les
porte(s) du four”.
7. Vérier que la porte s’ouvre et se ferme facilement. Si tel
n’est pas le cas, répéter la procédure de dépose et de
réinstallation de la porte. Voir la section “Préparation du
fourencastré.”
8. Répéter cette procédure pour la porte du four inférieur.
9. Reconnecter la source de courant électrique.
10. Le tableau d’afchage s’allume brièvement et “PF” devrait
apparaître sur l’afchage.
11. Si le tableau d’afchage ne s’allume pas, consulter la section
“Assistance ou service” du guide d’utilisation et d’entretien
fourni avec le four encastré ou contacter le marchand auprès
duquel le four a été acheté.
A. Châssis du four
B. Trou du châssis du four
C. Élément de garniture noire
A
B
C
D
A
A
C
B
C
D
B
A. Vis n° 8-18 x 1/4" (6 mm)
B. Support du déflecteur
C. Élément d’évacuation
upérieur (fourni avec le four)
D. Élément d’évacuation
upérieur (fourni avec le four)
D. Support du déflecteur
E. Vis n° 8-18 x 3/8" (9,5 mm)
A. Châssis du four
B. Support de
l’évent
C. Évent du four
A
C
D
B
E

19
Achever l’installation
1. Vérier que toutes les pièces sont maintenant installées. S’il
reste une pièce, passer en revue les différentes étapes pour
découvrir laquelle aurait été oubliée.
2. Vérier la présence de tous les outils.
3. Jeter/recycler tous les matériaux d’emballage.
4. Pour l’utilisation et le nettoyage du four, lire le Guide
d’utilisation et d’entretien.
Vérification du fonctionnement pour un four simple et un
four double
1. Mettre l’appareil sous tension.
2. À la première utilisation, régler l’horloge et toute autre
préférence réglable. Consulter le Guide d’utilisation et
d’entretien pour plus de renseignements.
3. Pour les fours simples, appuyer sur BROIL (cuisson au gril).
REMARQUE : Pour les fours doubles, appuyer sur UPPER
BROIL (cuisson au gril - four supérieur) ou LOWER BROIL
(cuisson au gril - four inférieur).
4. Régler la température.
5. Appuyer sur START (mise en marche).
Si le(s) four(s) ne fonctionne(nt) pas, contrôler ce qui suit :
■Les fusibles du domicile sont intacts et serrés, le
disjoncteur n’est pas déclenché.
■La prise de courant est correctement alimentée.
■Voir la section “Dépannage” dans le Guide d’utilisation
etd’entretien.
6. Après que le four a fonctionné pendant 5 minutes, vérier
qu’il y a émission de chaleur.
Si aucune chaleur n’est ressentie ou si un message d’erreur
apparaît sur l’afchage, éteindre le four et contacter un
technicien qualié.
7. Pour les fours doubles, appuyer sur UPPER CANCEL/
LOWER CANCEL (annulation four supérieur/annulation four
inférieur). Pour les fours simples, appuyer sur CANCEL
(annulation).
Si vous avez besoin d’assistance ou de service :
Consulter la section “Assistance ou service” du Guide
d’utilisation et d’entretien ou contacter le marchand auprès
duquel le four encastré a été acheté.

W10584335C ©2018 Used under license in Canada. All rights reserved.
Utilisé sous licence au Canada. Tous droits réservés. 04/18
