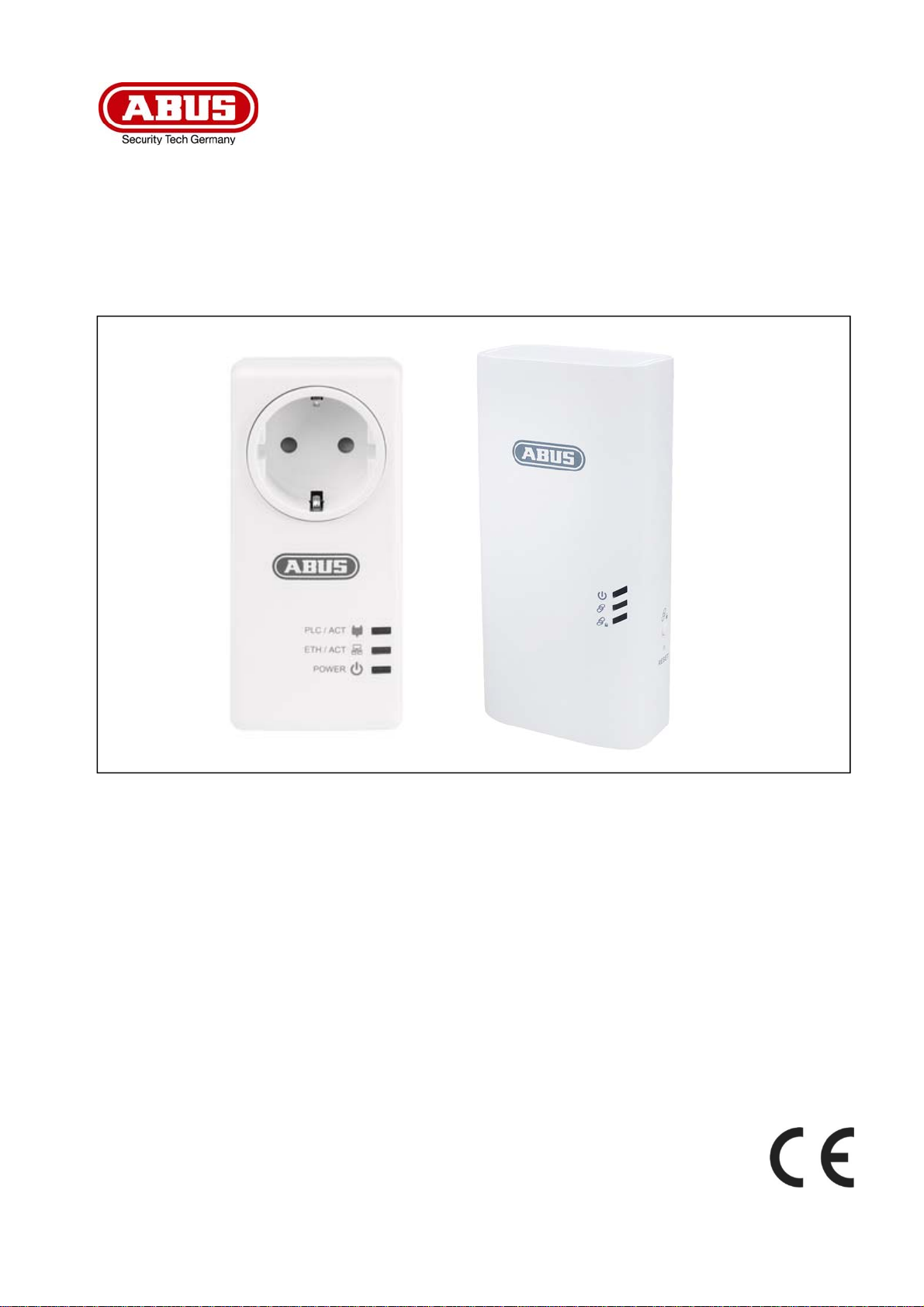

Abus ITAC10300 User manual

ITAC10300 / ITAC10320
D Bedienungsanleitung
 User manual
Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren.
This user manual contains important information for installation and operation.
This should be also noted when this product is passed on to a third party.
Therefore look after these operating instructions for future reference!
Version 12/2020

2
D INHALT
ITAC10300 – ABUS Powerline Adapter ..................................................................... 3
Merkmale ................................................................................................................ 3
Technische Daten ................................................................................................... 3
LED Anzeige ........................................................................................................... 4
Tastenfunktionen .................................................................................................... 5
ITAC10320 – ABUS Powerline PoE Adapter .............................................................. 6
Merkmale ................................................................................................................ 6
Technische Daten ................................................................................................... 6
LED Anzeige ........................................................................................................... 7
Tastenfunktionen .................................................................................................... 8
Installation von ABUS Powerline Adaptern ................................................................. 9
Hinzufügen eines neuen Gerätes ............................................................................. 10
Problemlösung .......................................................................................................... 11
Verbinden mehrerer Adapter ................................................................................. 12
WARNUNG ............................................................................................................... 12
ITAC10300 – ABUS Powerline Adapter ................................................................... 13
Features ................................................................................................................ 13
Specification .......................................................................................................... 13
LED indications ..................................................................................................... 14
Button features ...................................................................................................... 15
ITAC10320 – ABUS Powerline PoE Adapter ............................................................ 16
Features ................................................................................................................ 16
Specification .......................................................................................................... 16
LED indications ..................................................................................................... 17
Button features ...................................................................................................... 18
How to install the ABUS Powerline Adapter ............................................................. 19
Adding a new device ................................................................................................ 20
Troubleshooting ........................................................................................................ 21
Connect multiple adapters .................................................................................... 22
WARNING ................................................................................................................ 22

3
D
ITAC10300 – ABUS Powerline Adapter
Merkmale
 Datenübertragung über vorhandenes Stromnetz
 Integrierter Gigabit RJ45 Anschluss
 Integrierte Steckdose (230 VAC durchgeschliffen)
 Schnelle Übertragungsraten mit bis zu 1000 Mbit/s nach G.hn (HomeGrid-
Standard)
 Unterstützung von bis zu 16 Adaptern in einem Netzwerk
 Sichere Übertragung durch 128 Bit AES Verschlüsselung
Technische Daten
Produkt # ITAC10300
Abmaße 33 x 55 x 123 mm
Max. Betriebstemperatur 40 °C
Max. Luftfeuchti
g
keit 95 %
Min. Betriebstemperatur 0 °C
Netto
g
ewicht 0,185 k
g
Netzwerkanschluss 1x 10/100/1000 Mbit/s Base-T auto-sense
Netzwerkprotokolle 802.1D, 802.1Q, IGMP, MLD
Leistun
g
saufnahme 0,5 Watt

4

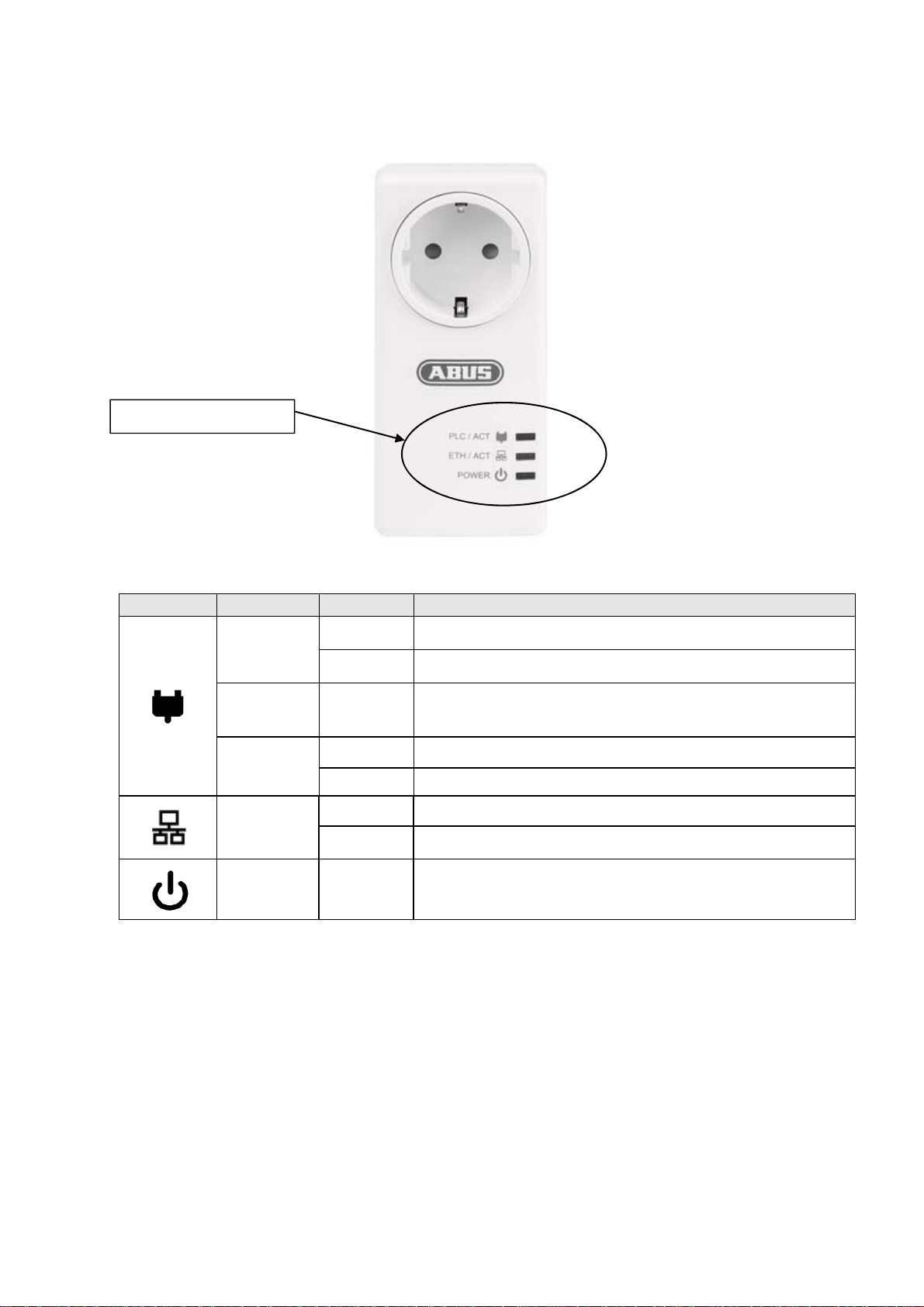

LED Anzeige
LED Farbe Zustand Beschreibun
g
Grün Ein Aktuelle Verbindung hat mehr als 40 Mbit/s
Blinkt Powerline Adapter Kopplung
Orange Ein Aktuelle Verbindung hat mehr als 20 Mbit/s und
weniger als 40 Mbit/s
Rot Ein Aktuelle Verbindung liegt zwischen 1 und 20 Mbit/s
Aus Keine Powerline Verbindung
Grün Aus Ethernet Schnittstelle aus
Ein/Blinkt Ethernet Schnittstelle ein
Grün Ein System ist im Betriebszustand.
LED Anzei
g
e

5

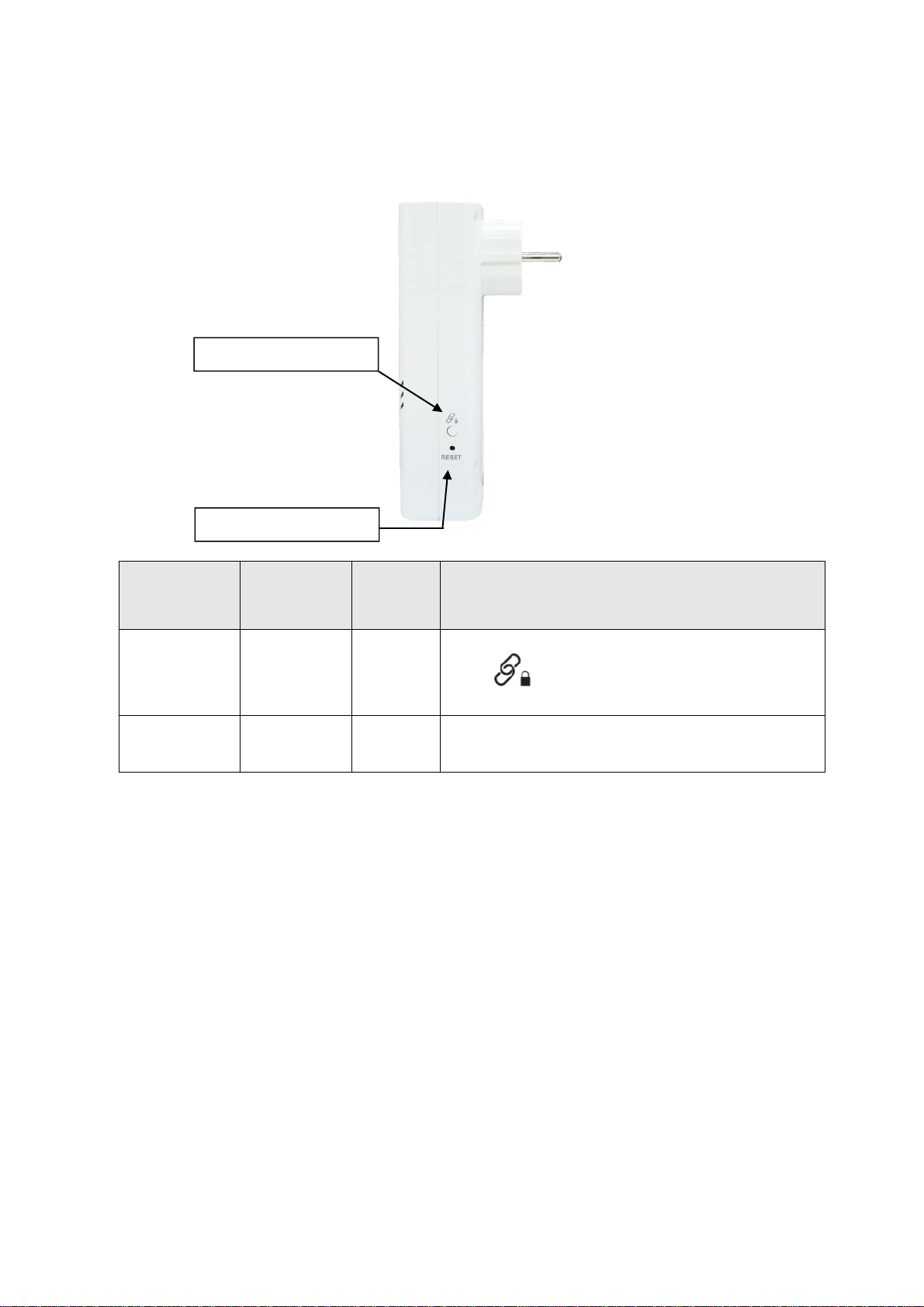

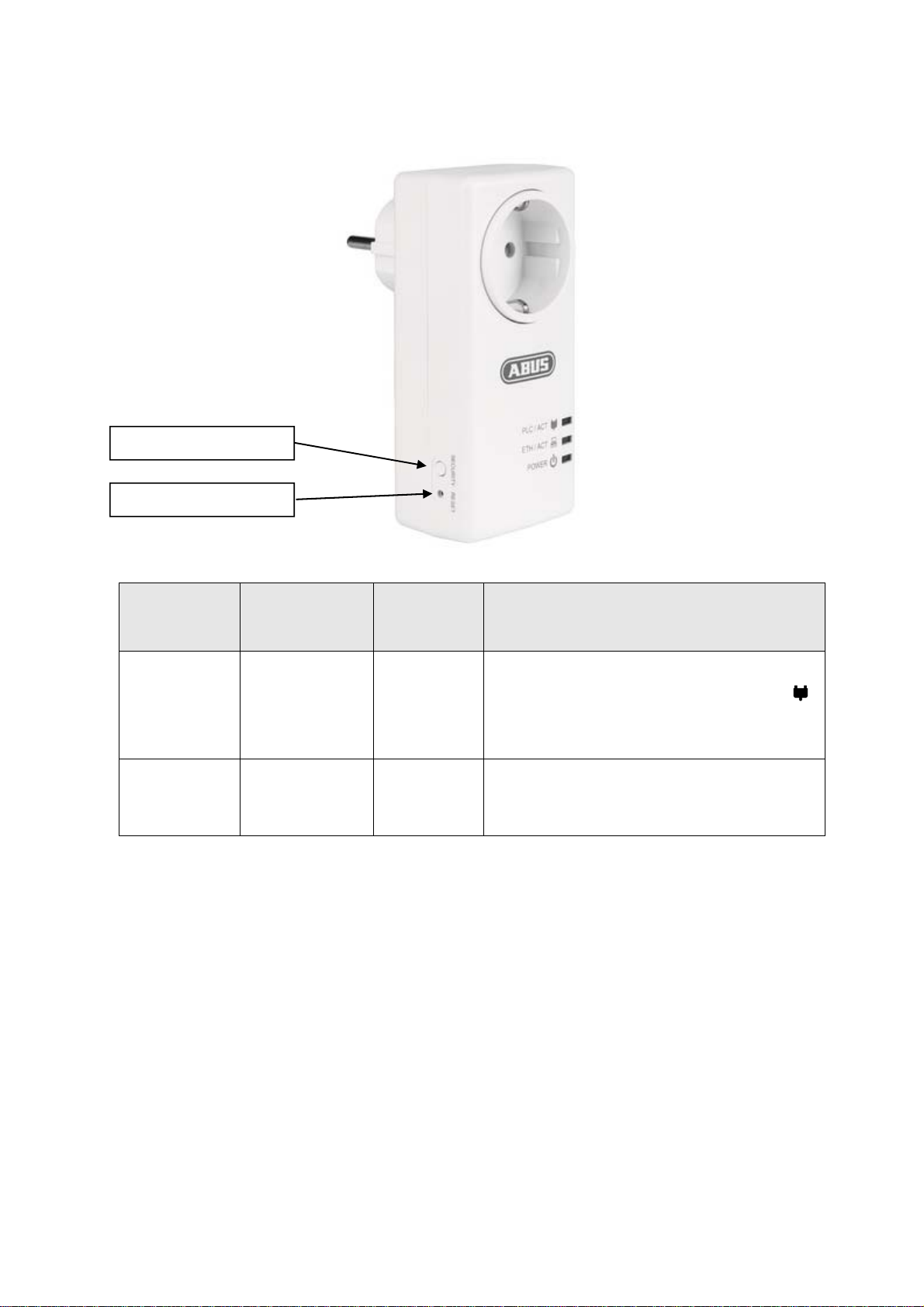

Tastenfunktionen
Taste Tasten-
funktion
Taste
drücken Beschreibung
SECURITY
Powerline
Adapter
Kopplung
+2 Sek.
Taste für mehr als 2 Sekunden
gedrückt halten. Die Powerline LED
beginnt langsam zu blinken und
Konfigurationsphase beginnt
RESET
Auf Werksein-
stellungen
zurücksetzen
+25 Sek.
Taste für mehr als 25 Sekunden
gedrückt halten um Gerät auf
Werkseinstellungen zurückzusetzen.
RESET
SECURITY

6
ITAC10320 – ABUS Powerline PoE Adapter
Merkmale
 Datenübertragung über vorhandenes Stromnetz
 Zwei integrierte 100 Mbit/s RJ45 Anschlüsse mit 2 x 15,4 W PoE Leistung
oder 1 x 30 W PoE Leistung
 Unterstützt PoE/PoE+ zum direkten Betrieb Ihres PoE/PoE+ fähigen
Netzwerkgerätes am Powerline Adapter
 Schnelle Übertragungsraten mit bis zu 1000 Mbit/s nach G.hn (HomeGrid-
Standard)
 Unterstützung von bis zu 16 Adaptern in einem Netzwerk
 Sichere Übertragung durch 128 Bit AES Verschlüsselung
Technische Daten
Produkt # ITAC10320
Abmessun
g
en 39 x 72 x 146 mm
Max. Betriebstemperatur 40 °C
Max. Luftfeuchti
g
keit 95 %
Min. Betriebstemperatur 0 °C
Netto
g
ewicht 0,3 k
g
Netzwerkanschluss 2x 10/100 Mbit/s Base-T auto-sense
(
PoE
)
Netzwerkprotokolle 802.1D, 802.1Q, QoS, IGMP, MLD
PoE Standard IEEE 802.3af/at
Max. PoE Leistung pro Port 2 x 15,4 Watt oder 1 x 30 Watt (nur 1 Anschluss
g
enutzt
)
Stromaufnahme 800 mA

7
LED Anzeige
LED COLOR MODE Description
Verbin-
dungs
LED
Grün Ein Aktuelle Verbindung hat mehr als 40 Mbit/s
Blinkt Powerline Adapter Kopplung
Orange Ein Aktuelle Verbindung hat mehr als 20 Mbit/s und
weniger als 40 Mbit/s
Rot Ein Aktuelle Verbindung liegt zwischen 1 und 20 Mbit/s
Aus Aus Keine Powerline Verbindung
Security
LED
Grün
An Sichere Verbindung hergestellt
Blinkt Verbindungsaufbau
Aus Keine sichere Verbindung hergestellt
Grün Ein System ist im Betriebszustand.
Ethernet
LED Grün
Ein PoE aktiv
Aus PoE inaktive
Blinkt PoE überlastet oder Kurzschluss
LED Anzei
g
e

8
Tastenfunktionen
Taste Tasten-
funktion
Taste
drücken Beschreibung
SECURITY
Powerline
Adapter
Kopplung
+2 Sek.
Taste für mehr als 2 Sekunden
gedrückt halten. Die SECURITY LED
beginnt langsam zu blinken und
Konfi
g
urationsphase be
g
innt
RESET
Auf Werksein-
stellungen
zurücksetzen
+25 Sek.
Taste für mehr als 25 Sekunden
gedrückt halten um Gerät auf
Werkseinstellungen zurückzusetzen.
RESET
SECURITY

9
Installation von ABUS Powerline Adaptern
Der ABUS Powerline Adapter ITAC10300 wird für gewöhnlich zum Anschluss von
Router/Gateway verwendet.
Der ABUS Powerline PoE Adapter ITAC10320 mit Power over Ethernet
Ausgängen wird für gewöhnlich zum Anschluss von PoE fähigen
Netzwerkgeräten wie IP Kameras verwendet.
Beide Adaptertypen können gemischt in einem Netzwerk verwendet werden,
unter der Beschränkung, dass maximal insgesamt 16 Adapter in einem Netzwerk
unterstützt werden.
Bitte folgen Sie den nächsten Schritten für die Installation:
1. Stecken Sie den Powerline Adapter, zum Beispiel den ABUS Powerline
PoE Adapter ITAC10320, in eine Steckdose in der Nähe des Ortes, wo Sie
Ihr Netzwerkgerät betreiben wollen (zum Beispiel Ihr PoE fähiges
Netzwerkgerät, wie eine IP Kamera). Verbinden Sie ITAC10320 nun mit
dem PoE fähigem Netzwerkgerät. Die Netzwerk LED an der
Netzwerkbuchse am Powerline Adapter blinkt unregelmäßig GRÜN.
2. Stecken Sie einen weiteren ABUS Powerline Adapter (z.B. ITAC10300) in
eine Steckdose in der Nähe Ihres Routers. Verbinden Sie diesen Adapter
nun über die Netzwerkschnittstelle mit dem Router.
3. Beide Powerline Adapter müssen sich in einer Steckdose befinden. Warten
Sie ggf. zunächst 1 Minute bis die Geräte hochgefahren sind, bevor Sie mit
Schritt 4 beginnen.
4. Halten Sie die SECURITY Taste von ITAC10300, einem der Powerline
Adapter für 2-3 Sekunden gedrückt bis die Powerline LED zu blinken beginnt.
5. Sie haben nun zwei Minuten Zeit um die SECURITY Taste des anderen
Powerline Adapter erneut für mehr als 2 Sekunden zu drücken.
6. Warten Sie bis die Powerline LED bzw. Verbindungs-LED beider
Powerline Adapter aufhört zu blinken. Wenn die Verbindung zwischen beiden
Adaptern gut ist, leuchten diese LEDs beider Geräte konstant GRÜN (optimale
Verbindungsqualität). Ist die Verbindung zwischen beiden Powerline Adapter
jedoch nicht optimal oder geschwächt, leuchtet die LED ORANGE (mäßige
Verbindungsqualität) oder ROT (schlechte Verbindungsqualität).

10
Hinzufügen eines neuen Gerätes
Haben Sie bereits 2 Powerline Adapter gekoppelt und wollen weitere zu Ihrem
Netzwerk hinzufügen, folgen Sie bitte den nächsten Schritten:
1. Stecken Sie den neuen Powerline Adapter in die gewünschte Steckdose.
Warten Sie zunächst 1 Minute bis das Gerät hochgefahren ist, bevor Sie mit
Schritt 2 beginnen.
2. Halten Sie an einem bereits gekoppelten Powerline Adapter Ihres
bestehenden Netzwerkes die SECURITY Taste für 2-3 Sekunden gedrückt bis
die Powerline LED zu blinken beginnt.
3. Halten Sie nun die SECURITY Taste des neuen Powerline Adapter für 2-3
Sekunden gedrückt bis die Powerline LED bzw. Verbindungs-LED
ebenfalls zu blinken beginnt.
4. Warten Sie bis die Powerline LED bzw. Verbindungs-LED beider
Powerline Adapter aufhört zu blinken. Wenn die Verbindung zwischen beiden
Adaptern gut ist, leuchten die LEDs beider Geräte konstant GRÜN (optimale
Verbindungsqualität). Ist die Verbindung zwischen beiden Powerline Adapter
jedoch nicht optimal oder geschwächt leuchtet die LED ORANGE (mäßige
Verbindungsqualität) oder ROT (schlechte Verbindungsqualität).
5. Nun verbinden Sie ihr Netzwerkgerät (z.B. Computer, IP Kamera,
Videorekorder, etc.) mit dem neu gekoppelten Powerline Adapter unter
Verwendung eines Netzwerkkabels.

11
Problemlösung
Bei einem Konfigurationsproblem, prüfen Sie bitte die folgenden Punkte:
Netzwerk LED aus: Falls die Netzwerk LED nicht wie erwartet zu leuchten
beginnt, prüfen Sie bitte die Steckverbindung des Netzwerkkabels am Powerline
Adapter sowie am Netzwerkgerät. Besteht das Problem weiterhin, versuchen Sie es
bitte mit einem anderen Netzwerkkabel.
Powerline LED bzw. Verbindungs-LED aus: Stecken Sie die beiden
Powerline Adapter in direkt benachbarte Steckdosen. Nach etwa 10 Sekunden
sollten beide LED GRÜN leuchten. Ist diese der Fall, ist die Funktion der Adapter
gegeben und Sie müssen die geplante Position der Steckdosen ändern, da die
Distanz zu groß ist oder die Adapter in unterschiedlichen Stromphasen sind, was die
Reichweite herabsetzen kann.
Bleibt die Powerline LED bzw. Verbindungs-LED weiterhin aus, auch wenn
sich die beiden Adapter direkt nebeneinander befinden, setzten Sie beide Adapter
auf Werkseinstellungen zurück indem Sie die RESET Taste für mehr als 25
Sekunden gedrückt halten bis alle LEDs zu blinken beginnen. Danach fahren Sie
bitte mit den Schritten im Kapitel “Installation von ABUS Powerline Adaptern” fort,
um die Konfiguration abzuschließen.
Mehrfachsteckdosen mit Überspannungsschutz: Bitte beachten Sie, dass der
Betrieb der Powerline Adapter an Mehrfachsteckdosen mit Überspannungschutz, die
Verbindungsqualität verschlechtert oder gar ganz unterbinden kann.

12
Verbinden mehrerer Adapter
Haben Sie Probleme beim Verbinden mehrerer Adapter, versuchen Sie es bitte wie
folgt:
Alle Adapter durch Reset auf Auslieferungszustand setzen.
Alle Adapter zusammen an eine Mehrfachsteckdose stecken.
Bei allen unmittelbar nacheinander die Pairing Taste (SECURITY für 2-3 Sek.)
drücken.
Nach kurzer Wartezeit verbinden sich zwei Adapter.
Bis sich der dritte Adapter verbindet kann es noch bis zu 1 bis 2 Minuten dauern.
Sollte beim dritten Adapter die Powerline LED aufhören zu Blinken und erlöschen,
ohne dass sich eine Verbindung mit den anderen eingestellt hat, fahren Sie bitt mit
den folgenden Schritten fort:
Bei dem ersten der bereits gepaarten Adapter nochmal die Pairing Taste drücken,
danach nochmal bei dem dritten Adapter.
Führt dies wieder nicht zum Erfolg, ist der dritte Adapter möglicherweise defekt.
Bitte prüfen Sie ob ein einfaches Pairing mit nur zwei Adaptern möglich ist, um den
defekten Adapter zu identifizieren.
WARNUNG
 Entfernen Sie vor Wartungsarbeiten den Powerline Adapter von der
Stromquelle
 Nur für den Innenbereich geeignet
 Öffnen Sie das Gehäuse nicht
 Verwenden Sie das Gerät nicht in direkter Nähe von Wasser
 Stecken Sie keine Spitzen Gegenstände in die Öffnungen der Steckdose
des Adapters
 Die max. Strombelastung der Steckdose beträgt 15A (ITAC10300)

13

ITAC10300 – ABUS Powerline Adapter
Features
 Data transmission via available power grid
 Integrated gigabit RJ45 connection
 Integrated socket for powering your network device
 Fast transmission rates of up to 1000 Mbit/s according to G.hn (HomeGrid
standard)
 Supports up to 16 adapters in a network
 Secure transmission thanks to 128 bit AES encryption
Specification
Item # ITAC10300
Dimensions 33 x 55 x 123 mm
Max. operatin
g
temperature 40 °C
Max. humidit
y
95 %
Min. operatin
g
temperature 0 °C
Net wei
g
ht 0.185 k
g
Network connectors 1x 10/100/1000 Mbit/s Base-T auto-sense
Network protocols 802.1D, 802.1Q, IGMP, MLD
Power consumption 0.5 Watt

14
LED indications
LED COLOR MODE Description
Green On The current connection (line rate) is more than 40
Mbps
Blink Powerline connection pairing
Orange On The current connection (line rate) is more than 20
Mbps and less than 40 Mbps
Red On The current connection (line rate) is between 1 and
20 Mbps
Off No Powerline connection
Green Off Ethernet Interface down
On/Blink Ethernet Interface up
Green On System is powered up
Indicators

15
Button features
Button Button
function
Press
button Description
SECURITY
Powerline
connection
pairing
+2 sec
Press for more than 2 seconds (Powerline
LED starts slow blinking), configuration
period is open
RESET Factory
reset +25 sec Press for more than 10 seconds for a factory reset of the system
RESET
SECURITY

16
ITAC10320 – ABUS Powerline PoE Adapter
Features
 Data transmission via available power grid
 Two integrated 100 Mbit/s RJ45 connectors with 2 x 15.4 W PoE power or 1 x
30 W PoE power
 Supports PoE/PoE+ for direct operation of your PoE/PoE+-capable network
device at the Powerline Adapter
 Fast transmission rates of up to 1000 Mbit/s according to G.hn (HomeGrid
standard)
 Supports up to 16 adapters in a network
 Secure transmission thanks to 128 bit AES encryption
Specification
Item # ITAC10320
Dimensions 39 x 72 x 146 mm
Max. operatin
g
temperature 40 °C
Max. humidit
y
95 %
Min. operatin
g
temperature 0 °C
Net wei
g
ht 0.3 k
g
Network connectors 2x 10/100 Mbit/s Base-T auto-sense
(
PoE
)
Network protocols 802.1D, 802.1Q, QoS, IGMP, MLD
PoE Standard IEEE 802.3af/at
Max. PoE power per port 2 x 15.4 Watt or 1 x 30 Watt
(
onl
y
1 connector used
)
Power consumption 800 m
A

17
LED indications
LED COLOR MODE Description
Connec-
tion LED
Green On The current connection (line rate) is more than 40
Mbps
Blink Powerline connection pairing
Orange On The current connection (line rate) is more than 20
Mbps and less than 40 Mbps
Red On The current connection (line rate) is between 1 and
20 Mbps
OFF Off No Powerline connection
Security
LED
Green
On Ethernet Interface up
Blink Connection process
Off Ethernet Interface down
Green On System is powered up
Green
On PoE active
Off PoE inactive
Blink PoE over-load or short (in abnormal condition)
Indicators

18
Button features
Button Button
function
Press
button Description
SECURITY
Powerline
connection
pairing
+2 sec
Press for more than 2 seconds (SECURITY
LED starts slow blinking),
confi
g
uration period is open
RESET Factory
reset +25 sec Press for more than 25 seconds for a factory reset of the system
RESET
SECURITY

19
How to install the ABUS Powerline Adapter
The ABUS Powerline Adapter ITAC10300 is usually used to be connected to your
router/gateway.
The ABUS Powerline PoE Adapter ITAC10320 with PoE output(s) is usually used
to be connected to PoE powered devices, including IP camera, etc.
Both types of adapters can be mixed in one network. The only restriction is the
total number of 16 devices in one network.
Follow the next steps for installation:
1. Plug the powerline adapter, for example the ABUS Powerline PoE
adapter ITAC10320, into a socket near the location where you want to
operate your network device (for example your PoE-capable network
device such as an IP camera). Now connect ITAC10320 to the PoE
capable network device. The network LED on the network socket on the
powerline adapter flashes GREEN irregularly.
2. Plug another ABUS Powerline adapter (e.g. ITAC10300) into a socket
near your router. Now connect this adapter to the router via the network
interface.
3. Both Powerline adapters must be in a socket. If necessary, wait 1 minute
for the devices to start up before starting with step 4.
4. Hold down the SECURITY button on ITAC10300, one of the powerline
adapters, for 2-3 seconds until the powerline LED starts to flash.
5. You now have two minutes to press the SECURITY button on the other
Powerline Adapter again for more than 2 seconds.
6. Wait until the Powerline LED or connection LED on both
Powerline adapters stops flashing. If the connection between the two
adapters is good, these LEDs on both devices light up constantly
GREEN (optimal connection quality). However, if the connection between
the two powerline adapters is not optimal or weak, the LED lights up
ORANGE (poor connection quality) or RED (poor connection quality).

20
Adding a new device
If you have already paired 2 Powerline adapters and you want to add more, you can
also connect them to your network, by following the next steps:
1. Plug the new Powerline adapter into a power socket. Wait 1 minute before
applying step 2 (booting time).
2. On any of the already pre-paired Powerline adapter press the SECURITY
button for 2-3 seconds until the Powerline LED starts blinking.
3. Press the SECURITY button for 2-3 seconds of the new Powerline adapter
you want to add to your network. The Powerline LED or connection LED will
also start blinking.
4. Wait till the Powerline LED or connection LED of both Powerline adapters
stop blinking. If the coverage between both units is good the LED of both will
show a fixed GREEN color. On the contrary, if the signal quality between both
Powerline adapters is not optimal the LED will show the color ORANGE
(medium coverage) or RED (bad coverage).
5. Now connect your network device (e.g. computer, IP camera, video recorder,
etc.) to the new paired Powerline adapter via an Ethernet cable.
