Quickguide für USB Keyboard: TVAC26010
Diese Kurzanleitung beschreibt die ersten Einrichtungsschritte für Ihr USB Keyboard. Die Installations-/Bedienungsanleitung
können Sie unter folgendem Link downloaden: abus.com/ger/products/TVSW11001.

2
Deutsch
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns bei Ihnen für den Kauf eines unserer Produkte.
Dieses Produkt erfüllt die Anforderungen der geltenden
europäischen und nationalen Richtlinien.
Die Konformität wurde nachgewiesen, die entsprechenden
Erklärungen und Unterlagen sind beim Hersteller hinterlegt:
ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5,
86444 Ang, GERMANY.
Um diesen Standard zu erhalten und einen gefahrlosen
Betrieb sicherzustellen, müssen Sie als Anwender diese
Bedienungsanleitung beachten! Lesen Sie vor Inbetriebnahme
des Produkts die komplette Bedienungsanleitung, beachten
Sie alle Bedienungs- und Sicherheitshinweise!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind
Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Bei Fragen wenden Sie sich an Ihren Fachhandelspartner!

3
Deutsch
Deutsch
Warnhinweise ......................... 4
Tastaturbelegung ......................... 5
Sowareinstallation ......................... 7
Technische Daten ......................... 8
English
Warnings ......................... 11
Keyboard layout ......................... 12
Soware setup ......................... 14
Technical data ......................... 15
Inhaltsverzeichnis

4
Deutsch
Warnhinweise
Betreiben und lagern Sie das
USB Keyboard nur unter den vom
Hersteller empfohlenen
Umgebungsbedingungen.
Halten Sie starke Magnetfelder
vom USB Keyboard fern.
Halten Sie Flüssigkeiten
vom USB Keyboard fern.
Achten Sie darauf, dass immer eine
ausreichende Belüung vorhanden ist.

5
Deutsch
Tastaturbelegung: Joystick Mode
Tastenfeld
Joystick
Joystick
Mode Joystick Beschreibung
Button links Shortcut 11 (Standard:
Snapshot erstellen)
Button rechts Shortcut 12 (Standard:
Fenster wechseln)
Hoch
Runter
Links
Rechts
Herauszoomen (Zoom -)
Hereinzoomen (Zoom +)
Tastenfeld Beschreibung
Segment Anzeige Ausgewählter Shortcut
0-9
Shortcuts 0-9
(0 = Shortcut 10);
Standard: Preset aufrufen
5 s drücken um in Keyboard
Mode zu wechseln
Nicht verfügbar
F1 Nicht verfügbar
F2 Nicht verfügbar
F3 Nicht verfügbar

6
Deutsch
Tastaturbelegung: Keyboard Mode
Tastenfeld
Joystick
Joystick Beschreibung
Button links Snapshot erstellen
Button rechts Video Clip aufnehmen
Hoch
Runter
Links
Rechts
Herauszoomen (Zoom -)
Hereinzoomen (Zoom +)
Tastenfeld Beschreibung
Segment Anzeige Ausgewählte Fenster#
0-9 Fenster# markieren
Dieser Modus ist nicht
belegt. 5 s drücken um
in den Joystick Mode zu
wechseln
Fenster# Auswahl
bestätigen
F1 Freier Shortcut
(Standard: Nächster)
F2 Freier Shortcut
(Standard: Letzter)
F3 Freier Shortcut
(nicht vorbelegt)
Keyboard
Mode

7
Deutsch
Sowareinstallation
Das USB Keyboard TVAC26010 erweitert die ABUS CMS Lösung
um eine einfache Komponente zur Steuerung von PTZ-Kameras
im Live-Ansichts-Modus der CMS. Das Keyboard benötigt keine
speziellen Treiber und kann dank USB im Plug & Play-Verfahren
eingerichtet werden.
Die Einrichtung und Programmierung erfolgt vollständig über
die ABUS CMS Soware. Bitte laden Sie hierzu die aktuelle
ABUS CMS Soware von abus.com herunter.
Sie nden eine detaillierte Beschreibung zur Einrichtung und
Benutzung in der ABUS CMS Anleitung unter dem Kapitel
„USB-Keyboard“.

8
Deutsch
Technische Daten
Abmessungen 167 x 177 x 116 mm
Anschließbare Geräte ABUS CMS
Anschlussart USB 2.0
Features 3-Achsen Joystick, 15 programmierbare
Tasten, Windows Standard-Treiber
LED Anzeige 4-stellige Segmentanzeige, Status LED
Leistungsaufnahme 5 Watt
Lieferumfang USB Keyboard für ABUS CMS
Max. Betriebstemperatur 55 ˚C
Min. Betriebstemperatur -10 ˚C
Max. Lufeuchtigkeit 90 %
Bruttogewicht 0,65 kg
Nettogewicht 0,54 kg
Zertizierungen CE

Quick guide for USB Keyboard: TVAC26010
This quickstart guide describes the initial installation steps for your USB Keyboard. You can download the user guide/installation
instructions via the following link: abus.com/eng/products/TVSW11001.

10
English
Dear customers,
Thank you for purchasing this product. This product complies
with current domestic and European regulations.
Conformity has been proven and all related certications
are available from the manufacturer on request
(ABUS Security-Center GmbH & Co. KG,
Linker Kreuthweg 5, 86444 Ang).
To maintain this status and to guarantee safe operation,
it is your obligation to observe these operating instructions!
Read the entire operating manual carefully before putting the
product into operation. Pay attention to all operating and safety
information! All company names and product descriptions are
trademarks of the corresponding owner. All rights reserved.
If you have any questions, please contact your specialist dealer.

11
English
Warnings
Only store the USB Keyboard in the
ambient conditions recommended
by the manufacturer.
Keep the USB Keyboard away from
strong magnetic elds.
Keep liquids away from the
USB Keyboard.
Ensure that there is always
sucient ventilation.

12
English

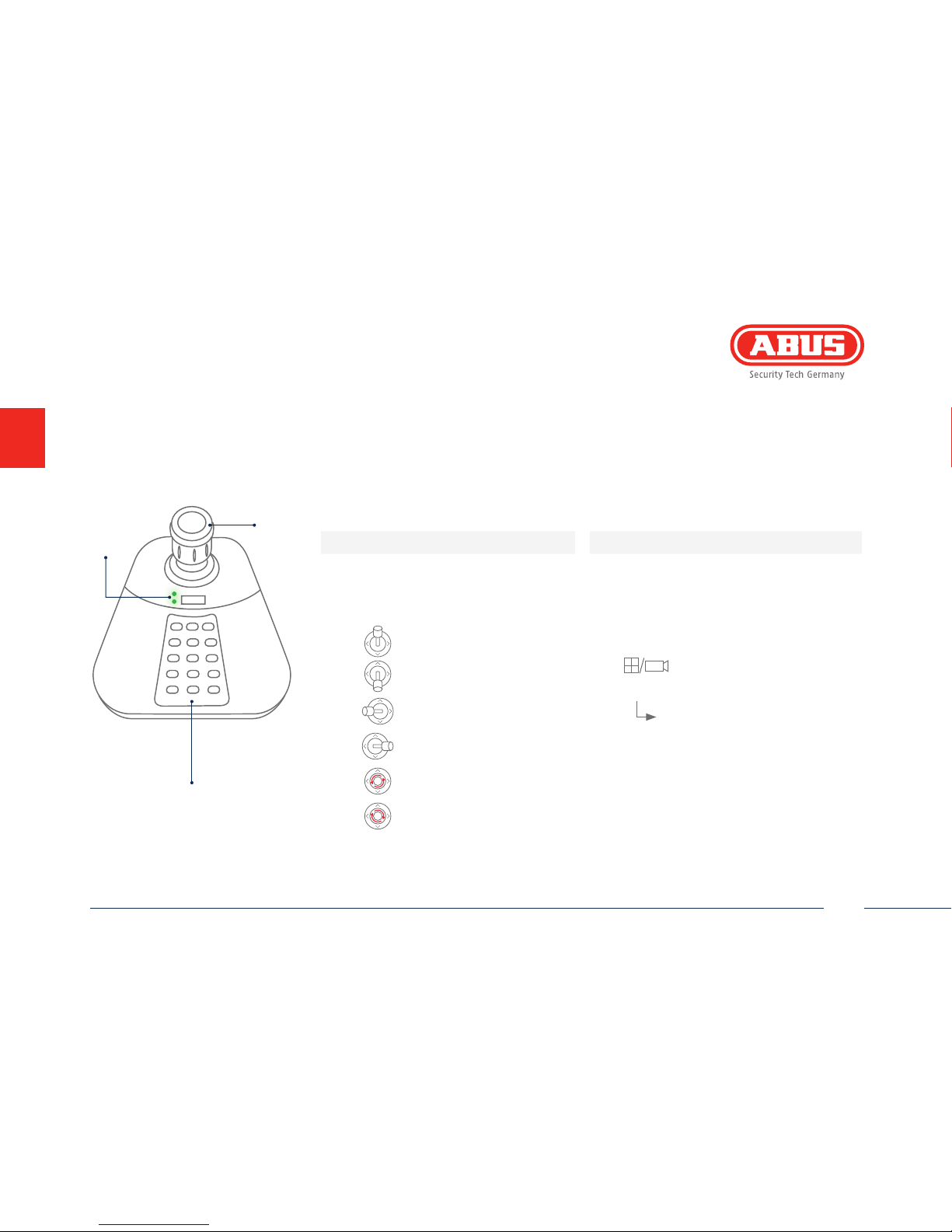

Keyboard layout: joystick mode
Joystick Description
Button le Shortcut 11 (Standard:
Create snapshot)
Button right Shortcut 12 (Standard:
Switch window)
Up
Down
L e 
Right
Zoom out (Zoom -)
Zoom in (Zoom +)
Keypad Description
Segment Display Selected shortcut
0-9
Shortcuts 0-9
(0 = Shortcut 10);
Standard: Call preset
Press 5 s to switch to the
keyboard mode
Not available
F1 Not available
F2 Not available
F3 Not available
Keypad
Joystick
Joystick
Mode

13
English
Keyboard layout: keyboard mode
Joystick Description
Button le Create snapshot
Button right Record video clip
Up
Down
L e 
Right
Zoom out (Zoom -)
Zoom in (Zoom +)
Keypad Description
Segment Display Selected Window#
0-9 Select Window#
Not used.
Press 5 s to switch to the
joystick mode
Window# Conrm selection
F1 Free shortcut
(Standard: Next)
F2 Free shortcut
(Standard: Last)
F3 Free shortcut
(not preallocated)
Joystick
Keyboard
Mode
Keypad

14
English
Soware setup
The USB keyboard TVAC26010 can be used with the ABUS CMS
solution to easily control PTZ cameras in the live view mode of
the CMS. The keyboard does not need any special drivers and
can be set up easily via plug&play thanks to its USB interface.
The USB keyboard can be set up and programmed completely
using the ABUS CMS soware. Please download the latest ABUS
CMS Soware from here: abus.com.
You can nd a detailed description of how to setup and use
in the ABUS CMS manual under the chapter “USB-Keyboard”.

15
English
Technical data
Dimension 167 x 177 x 116 mm
Compatible devices ABUS CMS
Connection USB 2.0
Features 3-axis joystick, 15 programmable but-
tons, Windows standard driver
LED display 4-digit segment display, status LED
Power consumption 5 Watt
Delivery content USB Keyboard for ABUS CMS
Max. operation temperature 55 ˚C
Min. operation temperature -10 ˚C
Max. humidity 90 %
Gross weight 0,65 kg
Netto weight 0,54 kg
Certicates CE
