1 Componentes
básicos

Este capítulo describe las especificaciones del
sistema y el contenido de su ordenador.

3
Especificaciones
Sistema
operativo Microsoft®Windows®XP Professional
Microsoft®Windows®XP Home Edition
Plataforma Intel® Celeron®con FSB de 533 MHz
Intel®Pentium®4 con FSB de 800/1066 MHz
Conjunto de
chips Intel®945G Express
Memoria del
sistema
Admite hasta 4 GB de RAM DDR2 667
Admite canales duales en cuatro módulos DIMM
Unidades Veriton 5800:
Dos bahías para unidades de 5,25" externas
Tres bahías para unidades de 3,5" (dos internas y una
externa)
Veriton 6800:
Cuatro bahías para unidades de 5,25" externas
Seis bahías para unidades de 3,5" (cuatro internas y dos
externas)
Veriton 7800:
Cuatro bahías para unidades de 5,25" externas
Cinco bahías para unidades de 3,5" (cuatro internas y
una externa)
Interfaz de red Marvell®88E8052 con Gigabit Ethernet
Módem PCI opcional
Interfaz de E/S Dos puertos PS/2
Puerto serie de 9 contactos
Puerto paralelo de 25 contactos
Ocho puertos USB 2.0
Puerto Ethernet (RJ-45)
Puerto VGA
Seis conectores hembra de audio
Expansión de E/S Dos ranuras PCI
Ranura PCI Express™X1

1 Componentes básicos4
Nota: las especificaciones mencionadas anteriormente son sólo
para referencia. La configuración exacta de su PC depende del
modelo adquirido.
Gráficos Gráficos integrados con DVMT 3.0
Ranura PCI Express™X16
Audio Realtek ALC880 con CÓDEC HDA de Intel®HDA
integrado
Teclado Teclado multimedia PS/2 o USB
Monitor A elegir entre los monitores CRT o LCD de Acer
Seguridad Acer eLock
Bloqueo de teclado y alerta de intrusión
Carcasa Veriton 5800 Series: 370 (L) x 130,2 (A) x 435 (F) mm
Veriton 6800 Series: 360 (L) x 180 (A) x 420 (F) mm
Veriton 7800 Series: 438,5 (L) x 186 (A) x 475 (F) mm
Software de
administración LANDesk®System Manager
Norton AntiVirus™
Acer Desktop eManager
Normas de la
industria
PC2001
SMBIOS (DMI) 2.3.1
PCI 2.3
WFM 2.0
ACPI 2.0
Microsoft®OnNow
ENERGY STAR®
MacroVision
Fuente de
alimentación
300 W
Certificación FCC, CE, C-tick, BSMI, VCCI, CCC, cUL, UL, Nemko, GS
(TUV), ENERGY STAR®

5
Contenido del paquete
Antes de desembalar el ordenador, asegúrese de que dispone de
suficiente espacio para instalarlo.
Desembale con cuidado la caja y extraiga el contenido. Si algunos de
los siguientes componentes faltan o están dañados, póngase en
contacto inmediatamente con su distribuidor.
• Veriton serie
• Elementos contenidos en la caja de accesorios
• Teclado USB o PS/2
• Ratón USB o PS/2
• Póster de instalación y guía del usuario
• Aplicaciones de otros fabricantes y documentación adicional
Cómo acceder al Guía del usuario
Este Guía del usuario también se encuentra disponible en el ordenador
en formato Adobe Acrobat PDF.
Para acceder al Guía del usuario (para Windows® XP)
1 En la barra de tareas de Windows® XP, haga clic en el botón Inicio
y seleccione Ayuda y soporte técnico.
2 En la página de inicio de Centro de Ayuda y soporte técnico, haga
doble clic en el icono Veriton series Online.

1 Componentes básicos6

2 Recorrido por el
sistema

En este capítulo se describen las
características y los componentes de su
ordenador.

9
Características
A continuación, se describen algunas de las numerosas características
con las que cuenta su ordenador:
Rendimiento
• Intel® Celeron® compatible con FSB de hasta 533 MHz, o bien
Intel® Pentium® 4 compatible con FSB (Front Side Bus) de hasta
800/1066 MHz
• Conjunto de chips Intel® 945G Express
• DDR2-SDRAM 667, cuatro ranuras DIMM, memoria de doble canal
expansible hasta 4 GB
• Función de administración de energía
• CD-ROM, CD-RW, DVD-ROM, DVD/CD-RW combo, DVD-Dual o
DVD-Super multi sistema operativo
• Disco duro IDE mejorado de alta capacidad
Multimedia
• oAudio de alta definición Intel®.
• oAdmite hasta sonido envolvente 7.1, soporte de codec de audio
para calidad de 192, varios canales.
• Sistema de audio con calidad 3-D mediante controlador de audio
incorporado
• Interfaces para entrada de audio/línea, salida de audio/línea, salida
de auricular y entrada de micrófono
Conectividad
• Dos interfaces PS/2 para ratón y teclado
• Un puerto serie
• Un puerto paralelo
•UnpuertoVGA
• Ocho puertos USB 2.0 (cuatro en el panel frontal y cuatro en el trasero)
• Fax módem V.92, 56 k (opcional)
• Compatible con LAN Ethernet Gigabit con función de reactivación
remota

2 Recorrido por el sistema10
Panel frontal
El panel frontal del ordenador consta de los siguientes componentes:
Veriton 5800
Veriton 6800

11
Veriton 7800
Icono Component Veriton 5800 Veriton
6800/7800
Plataformas para unidades de 5,25
pulgadas 11
Unidad de disquete de 3,5
pulgadas 22
Conector de entrada de micrófono 33
Puerto de salida de línea/altavoz 44
Puertos USB 55
Botón de expulsión de la unidad de
disquete 6
Indicators 76
Ranura de recuperación con un
botón 87

2 Recorrido por el sistema12
Panel posterior

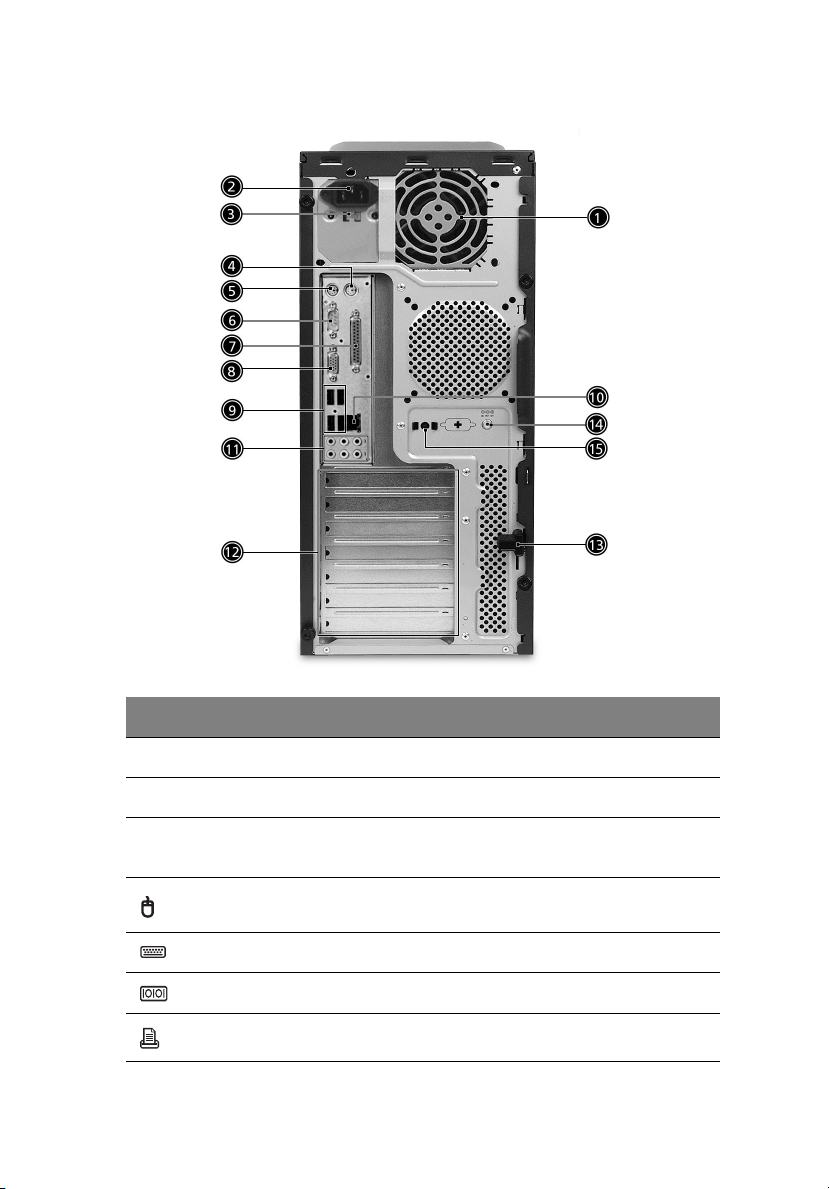

El panel posterior del ordenador consta de los siguientes componentes:
Veriton 5800
Veriton 6800

13
Veriton 7800
Icono Componente Veriton 5800/6800/7800
Fuente de alimentación 1
Zócalo del cable de alimentación 2
Conmutador de selección de
voltaje
3
Puerto de ratón PS/2 4
Puerto de teclado PS/2 5
Puerto serie 6
Puerto de impresora/paralelo 7

2 Recorrido por el sistema14
Tabla de funciones de los conectores hembra de audio
Si desea obtener más información sobre cómo conectar
periféricos, consulte “Conectar periféricos” en la página 27 y
“Opciones de conexión” en la página 31.
Puerto de monitor CRT/LCD 8
Puertos USB 9
Puerto de red 10
Tomas de audio*11
Ranuras de expansión 12
Traba del bastidor 13
*. Para obtener información acerca de los puertos de audio, consulte la tabla de
funciones de los puertos de audio.
Color\Utiliza
ción Auricular 1.1 CH 3.1 CH 5.1 CH 7.1 CH
Azul Entrada de
línea
Entrada de
línea
Entrada de
línea
Entrada de
línea
Entrada de
línea
Verde Auricular Salida de
línea
frontal frontal frontal
Rosa Entrada de
micrófono
Entrada de
micrófono
Entrada de
micrófono
Entrada de
micrófono
Entrada de
micrófono
Naranja Central y
graves
Central y
graves
Central y
graves
Central y
graves
Central y
graves
Negro Trasero Trasero Trasero Trasero Trasero
Gris Lateral Lateral Lateral Lateral Lateral
Icono Componente Veriton 5800/6800/7800
