Einbauhinweise für Multimedia Adapter 77AD02
Interface zum Anschluß von externen Bild und Ton Quellen an:
VW MFD und AUDI NaviPlus mit den original TV Tunern
Audi: 4DO 919 146 B & 4DO 919 146 C
VW: 3B0 919 146
Einbauanleitung:
1. Den 54–poligen Stecker am TV Tuner entriegeln.
2. Die Einschübe des 54–poligen Steckers aus dessen Gehäuse herausnehmen.
3. Die blaue Schiene des 77AD02 zu den vorhandenen dazu schieben.
4. Die Einschübe wieder in das Steckergehäuse schieben.
5. Den Stecker wieder in den TV Tuner stecken.

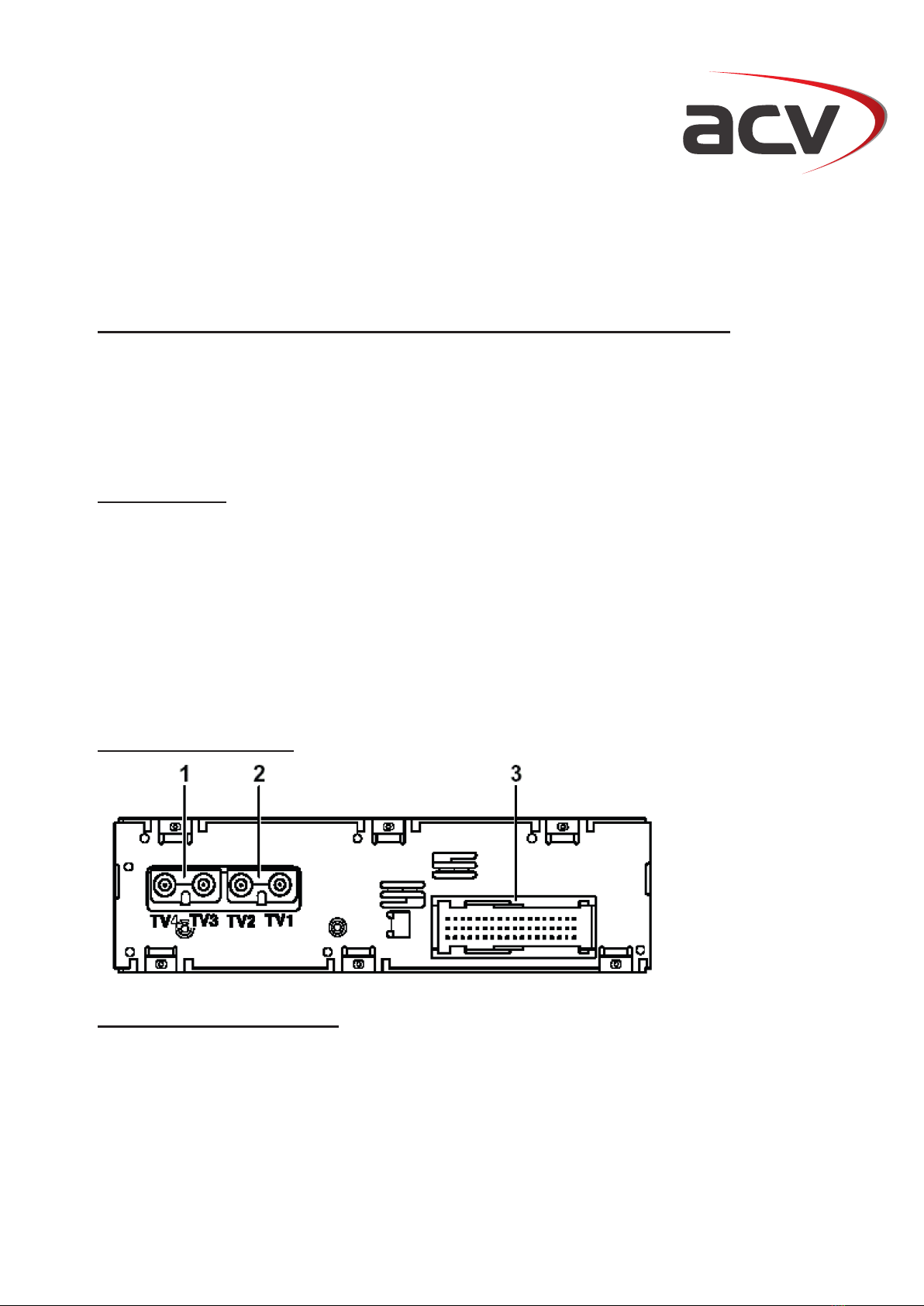

TV Tuner Rückansicht:
Steckerbelegung:
Anschluß 1 und 2: TV Antennen
Anschluß 3: Verbindung zum Navigationssystem (54-poliger Stecker)
Pin 40 bis 46– AV1
Pin 47 bis 53– AV2
Die blauen Cinch Buchsen am 77AD02 sind jeweils die Video FBAS Eingänge.
Das NF Tonsignal wird jeweilsan die roten (rechts) und an die schwarzen (links) Cinch
Buchsen angeschlossen.
Die EingängeAV1 und AV2 können über das Menü des Navigationssystems angewählt werden.
Die Menüführung entnehmen Sie bitte der Bedienungsanleitung des Navigationssystems.
Bankverbindung: Kreissparkasse Heinsberg 312 512 20 – Kto. # 442 442
Geschäftsführer: Georg Hollendung, Herbert Kasper
Amtsgericht Heinsberg, HRB 1518 – Ust.-Ident. # DE 120491444
acv GmbH · Straßburger Allee 10-12 · 41812 Erkelenz
Straßburger Allee 12
41812 Erkelenz
0 24 31 / 9645 – 0 Fax – 55
info@acvgmbh.de
www.acvgmbh.de
Installation manual for multimedia adapter 77AD02
Connect an external audio and video source with the following navigations systems:
VW MFD and AUDINavi Plus with original built in TVtuners
Audi: 4DO 919 146 B & 4DO 919 146 C
VW: 3B0 919 146
Installation:
6. Remove and disconnect the 54 pinconnector from the TV tuner.
7. Pull outtheinsertion from the connectors housing.
8. Slide the blue plate from77AD02 besides the others.
9. Move back the insertionsin the connectors housing.
10.Plug the connector into the TV tuner.
TV tunerrear side:
Connector assignment:
Connection 1 and 2: TV antennas
Connection 3: 54 pin connector for navigation system
Pin 40 to 46 – AUX1
Pin 47 to 53 – AUX2
The blue RCA jacks from 77AD02 can respectively used for video CVBS input. The low level
audio signal can be connected with the red RCA jacks (right channel) and the black RCA jacks
(left channel).Inputs AUX1 and AUX2 can be switched within the menu from the navigation
system. To get further instructions for use orswitching the AUX input,please refer tothe
navigation-manual.
