AEB D8 HP User manual

A.E.B. INDUSTRIALE s.r.l.
Via Brodolini, 8 - 40056 Crespellano (Bo) - ITALIA
Tel. + 39 051 969870 - Fax. + 39 051 969725
Internet: www.dbtechnologies.com
E-mail: [email protected]
Made in China
COD. 420120198
D15 HPD15 HP
PROFESSIONAL ACTIVE
SPEAKERS
D12 HPD12 HP
D10 HPD10 HP
D8 HPD8 HP
seriesserieshphp
G2G2
MANUALE D’USO - Sezione 1
USER MANUAL - Section 1
BEDIENUNGSANLEITUNG - Abschnitt 1
CARACTERISTIQUES TECHNIQUES - Section 1

ItalianoItalianoItaliano
Manuale d’usoManuale d’uso
12
ItalianoItalianoItaliano
Manuale d’usoManuale d’uso
DESCRIZIONE
®
I diffusori della serie DVX HP utilizzano amplificatori digitali DIGIPRO G2 di ultima
generazione con potenze 800W, 1200W e 1400W per soddisfare qualsiasi tipo di
applicazione.
Questi amplificatori, ad alta efficienza, permettono di ottenere elevate potenze di uscita
con pesi e ingombri ridotti. Grazie alla bassa potenza dissipata il raffreddamento del
modulo amplificatore avviene in modo statico, evitando l’uso di ventole.
Il preamplificatore digitale con DSP (Digital Signal Processing) gestisce l’incrocio audio tra
i componenti acustici, la risposta in frequenza, il limiter, e l'allineamento acustico. Un
selettore, sul pannello comandi, permette la scelta tra due diverse equalizzazioni, “FULL
RANGE” e “STAGE MONITOR“ per garantire alta versatilità nei diversi utilizzi.
®
Gli amplificatori DIGIPRO G2 utilizzano alimentatori in tecnologia switching SMPS
(Switched-Mode Power Supplies).
Tale tecnologia aumenta l’efficienza, dell’alimentatore e diminuisce il peso.

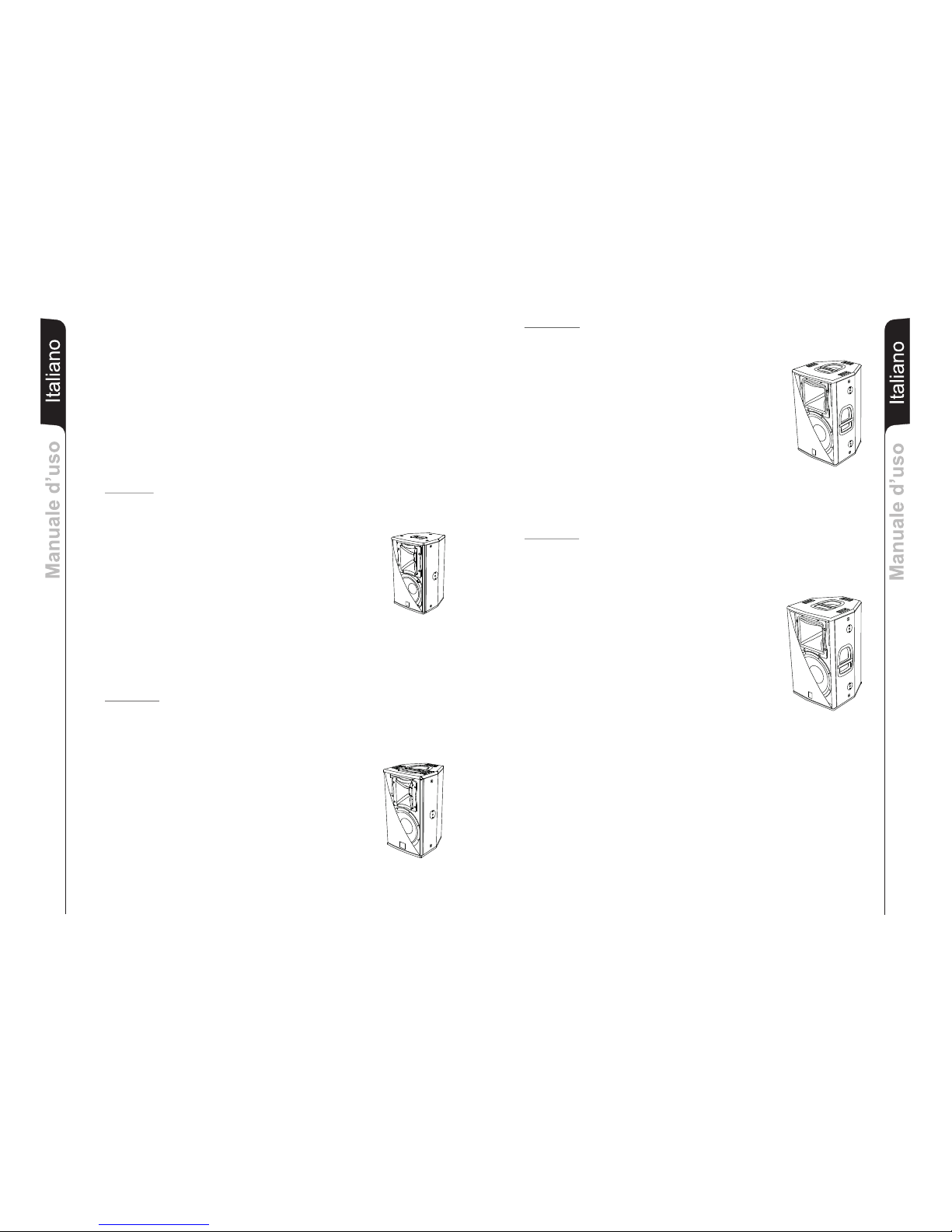

DXV D8HP
Il diffusore attivo D8 HP è equipaggiato con un bi-amplificatore
®
DIGIPRO G2 in grado di erogare una potenza di 800W.
D8 HP è un diffusore biamplificato, con woofer 8” (voice coil 2”)
e un compression driver da 1” (voice coil 1.4”) montato su una
tromba routabile in alluminio con dispersione 90°x70°.
Il diffusore viene fornito con la tromba orientata a 90° in senso
orizzontale.
Il diffusore è costruito in legno di betulla con spessore 12mm;
1 maniglia superiore ad incasso, i 10 punti M8 e i 2 punti flypins
posti sui fianchi del diffusore, ne facilitano l’installazione e il
trasporto.
Il diffusore è stato progettato anche per l’utilizzo come stage
monitor (con angolazione 45°); ruotando la tromba è possibile
mantenere lo stesso angolo di copertura audio delle alte
frequenze.
Nella parte inferiore del box è presente un supporto piantana
standard (D36mm) in alluminio.
DVX D10HP
Il diffusore attivo D10 HP è equipaggiato con un amplificatore
®
DIGIPRO G2 in grado di erogare una potenza di 1200W.
D10 HP è un diffusore biamplificato con woofer 10” (voice coil
2,5”) e un compression driver da 1” (voice coil 1,75”) montato
su una tromba ruotabile in alluminio con dispersione 90°x70°.
Il diffusore viene fornito con la tromba orientata a 90° in senso
orizzontale.
Il diffusore è costruito in legno di betulla con spessore 12mm, 1
maniglia in alluminio, i 6 punti flytracks, i 6 punti M10 e i 2 punti
flypins posti sui fianchi e sul retro del diffusore ne facilitano
l’installazione e il trasporto.
Il diffusore è stato progettato anche per l’utilizzo come stage
monitor (con angolazione 45°); ruotando la tromba è possibile
mantenere lo stesso angolo di copertura audio delle alte
frequenze.
Nella parte inferiore del box è presente un supporto piantana
standard (D36mm) in alluminio.
DVX D12HP
D12 HP è un diffusore biamplificato attivo con woofer 12”
(voice coil 3”) e un compression driver da 1,4” (voice coil
montato su una tromba di alluminio con dispersione 60°x40°.
Il diffusore viene fornito con la tromba orientata a 60° in senso
orizzontale.
Il diffusore è costruito in legno di betulla con spessore 15mm,
le 3 maniglie, i 6 punti flytracks, i 6 punti M10 e i 4 punti flypins
posti sui fianchi e sul retro del diffusore ne facilitano
l’installazione e il trasporto.
Il diffusore è stato progettato anche per l’utilizzo in appoggio
come monitor (con angolazione 45°); ruotando la tromba è
possibile mantenere lo stesso angolo di copertura anche con
utilizzo a monitor.
Nella parte inferiore del box è presente un supporto piantana
standard (D36mm) in alluminio.
DVX D15HP
Il diffusore viene fornito con la tromba orientata a 60° in senso
orizzontale.
Il diffusore è costruito in legno di betulla con spessore 15mm,
le 3 maniglie, i 6 punti flytracks, i 6 punti M10 e i 4 punti flypins
posti sui fianchi e sul retro del diffusore ne facilitano
l’installazione e il trasporto.
Il diffusore è stato progettato anche per l’utilizzo in appoggio
come monitor (con angolazione 45°); ruotando la tromba è
possibile mantenere lo stesso angolo di copertura anche con
utilizzo a monitor.
Nella parte inferiore del box è presente un supporto piantana
standard (D36mm) in alluminio.
Il diffusore attivo D12 HP è equipaggiato con un amplificatore
®
DIGIPRO G2 in grado di erogare una potenza di 1400W.
3”)
Il diffusore attivo D15 HP è equipaggiato con un amplificatore
®
DIGIPRO G2 in grado di erogare una potenza di1400W.
D15 HP è un diffusore biamplificato a due vie con woofer 15”
(voice coil 3”) e un compression driver da 1,4” (voice coil 3”)
montato su una tromba di alluminio con dispersione 60°x40°.
COMANDI E FUNZIONI (fare riferimento a pag. 29)
1) CONNETTORE “BALANCED INPUT”
Questi connettori possono essere utilizzati come ingressi bilanciati per il
collegamento di microfoni bilanciati o sbilanciati o di sorgenti audio a livello linea
(0dB) (es. preamplificatore, mixer, lettore CD, strumento musicale, ...)
2) CONNETTORI “LINK” - “INPUT- LINK”
Questi connettori sono collegati in parallelo con l’igresso (1) e possono essere
utilizzati per rinviare il segnale audio ad altri diffusori amplificati, registratori o
amplificatori supplementari.
3) INDICATORE LUMINOSO “LIMITER”
Questo indicatore s’illumina di colore rosso per indicare l'intervento del circuito
limitatore interno, il quale evita la distorsione dell'amplificatore e protegge gli
altoparlanti da sovraccarichi.

ItalianoItalianoItaliano
Manuale d’usoManuale d’uso
34
ItalianoItalianoItaliano
Manuale d’usoManuale d’uso
4) INDICATORE LUMINOSO “SIGNAL”
Questo indicatore s'illumina di colore verde per indicare la presenza del segnale
audio (ad un livello medio di -20dB).
5) INDICATORE LUMINOSO “READY”
Questo indicatore s'illumina di colore verde per indicare il corretto funzionamento del
diffusore.
Nel normale funzionamento il led è acceso fisso.
6) CONTROLLO SENSIBILITA’INGRESSO “SENSITIVITY”
Questo controllo regola la sensibilità del segnale in ingresso all’amplificatore.
Tale controllo non influisce sul livello dell’uscita “LINK” - “INPUT - LINK”
7) SELETTORE “MODE”
Questo interruttore a due posizioni permette la selezione tra due diverse
equalizzazioni.
La posizione “FULL RANGE ” permette di avere una risposta lineare del diffusore
perfetta per l’utilizzo in situazioni “live”.
La posizione “STAGE MONITOR” facilita l’utilizzo nella posizione stage monitor
limitando le frequenze basse, enfatizzate dal pavimento.
8) SELETTORE SENSIBILITA’ “INPUT SENS”
Posizionare il selettore in LINE per l’utilizzo di una sorgente a livello linea (0dB) o MIC
per l’utilizzo di un microfono.
9) PORTA FUSIBILE “FUSE”
Alloggio per fusibile di protezione di rete. Le specifiche del fusibile sono riportate sui
dati di targa dell’apparato. In caso di guasto sostituirlo con uno del medesimo tipo e
valore indicati.
10) PRESA DIALIMENTAZIONE “MAINS INPUT”
Consente la connessione del cavo di alimentazione e svolge la funzione di
interruttore di rete .
Il connettore utilizzato per il collegamento alla rete è un POWER CON® (blu)
11) PRESA DIALIMENTAZIONE RILANCIO “MAINS LINK”
Consente di rilanciare l’alimentazione di rete. L’uscita è connessa in parallelo con
l’ingresso (10) e può essere utilizzata per alimentare un altro diffusore amplificato.
Il connettore utilizzato è un POWER CON® (grigio).
COLLEGAMENTI
Collegamento alla alimentazione di rete
Ogni diffusore attivo è provvisto del proprio cavo di alimentazione. Il collegamento
avviene tramite un connettore modello Neutrik POWER CON® (blu) che permette di
avere una facile e rapida connessione al diffusore oltre che a un ottimo sistema di
bloccaggio.
Lo stesso connettore svolge la funzione di interrutore di rete.
L’apparecchio dovrà essere collegato ad una rete di alimentazione che possa erogare la
massima potenza richiesta.
Rilancio alimentazione di rete
Sul retro del diffusore è presente un connettore Neutrik POWER CON® (grigio) per il
rilancio di alimentazione di rete.
Questa presa ha lo scopo di rilanciare l’alimentazione ad un altro diffusore riducendo i
collegamenti diretti alla rete. Gli assorbimenti massimi degli amplificatori sono riportati
sul pannello dell’amplificatore.
Il numero massimo dei diffusori collegati insieme, varia sia per gli assorbimenti massimi
dei diffusori e sia dalla corrente massima della prima presa di alimentazione.
CARATTERISTICHE E PROTEZIONI
Visto l’utilizzo professionale di questi diffusori, i componenti sono protetti frontalmente da
una lamiera forata con spessore 1,2mm (DVX D8HP e D10HP) o 1,5mm (DVX D12HP e
D15HP) e foam interno.
Raffreddamento
Il controllo termico è gestito dal microprocessore interno, che grazie a due sensori
controlla la temperatura dell’amplificatore e dell’alimentatore.Tale controllo agisce
automaticamente sul volume generale.
In caso di surriscaldamento (> 80 gradi) il volume diminuisce in funzione dell’aumento
della temperatura rendendo impercettibile la variazione.
Il corretto volume e tutte le funzioni verranno riprese automaticamente al raggiungimento
delle normali temperature di esercizio.
Accensione
Gli amplificatori sono equipaggiati con un microprocessore per la gestione del DSP,
l’interfaccia utente e il controllo dell’amplificatore.
La regolare accensione del diffusore è garantita da una procedura di inizializzazione;
durante questa fase di test, i LED (”LIMITER”, “SIGNAL” E “READY”), posti sul modulo
amplificatore, rimangono spenti per circa 2 sec.
Al termine della procedura di avvio, sul modulo amplificatore solo il LED verde “READY”
rimane acceso fisso.
Nel caso di un malfunzionamento grave del diffusore, sul modulo amplificatore il LED
rosso “LIMITER” lampeggia. Il diffusore viene posto in stato “mute”.
Indicazioni di guasto e protezioni
Il microprocessore è in grado di segnalare tre diversi tipi di guasti tramite diversi lampeggi
del LED rosso “Limiter” prima dell’accensione del LED verde “Ready”
I tre tipi di guasto sono:
1) ATTENZIONE: viene rilevato una errore o un malfunzionamento autoripristinate
non grave e le prestazioni del diffusore non vengono limitate
2) LIMITAZIONE: viene rilevato un errore e vengono limitate le prestazioni del
diffusore (il livello sonoro viene ridotto di 3dB).
Questo stato influisce parzialmente sul funzionamento corretto del diffusore, ed è
comunque necessario contattare il centro assistenza per risolvere il
problema.
Griglie frontali
3) GUASTO: viene rilevato un malfunzionamento grave. Il diffusore viene posto
nello stato di “mute”.
1 o 2 Attenzione
3 o 4 Limitazione
Da 5 a 8 Guasto
Nel caso di guasto, il LED verde “Ready” rimane spento.
Eseguire le seguenti verifiche:
- Controllare la corretta connessione alla rete d’alimentazione.
- Assicurarsi della corretta tensione d’alimentazione.
- Controllare che l’amplificatore non sia surriscaldato.
- Scollegare dalla rete di alimentazione il diffusore attendere qualche minuto e
riprovare
Se questa segnalazione di errore rimane attiva contattare il centro assistenza autorizzato
per risolvere il problema.
Lampeggi Indicazione

ItalianoItalianoItaliano
Manuale d’usoManuale d’uso
56
ItalianoItalianoItaliano
Manuale d’usoManuale d’uso
ROTAZIONE TROMBA
Il diffusore permette di modificare l’angolo di copertura, tramite la rotazione della tromba.
Il diffusore viene fornito dalla ditta costruttrice sempre con la tromba orientata
- svitare le viti di fissaggio della rete (otto viti - quattro per lato)
- rimuovere la rete di protezione anteriore esercitando una leggera pressione su un
lato e sollevarla dall’opposito incasso
- svitare le otto viti di fissaggio della tromba
- ruotare la tromba nella posizione desiderata (non estrarre mai il blocco tromba dal
diffusore)
- rinvitare le viti di fissaggio della tromba
- inserire nuovamente la rete negli appositi incassi laterali e rinvitare le viti della rete.
a 90° in
senso orizzontale per i diffusori DVX D8 HP e DVX D10 HP mentre a 60°in senso
orizzontale per i diffusori DVX D12 HPe DVX D15 HP.
Se si desidera modificare l’angolo di copertura della tromba è necessario (FIG.A pag.33-
34):
INSTALLAZIONE DEL DIFFUSORE
ATTENZIONE
Installare il diffusore in modo stabile e sicuro, così da evitare qualsiasi condizione di
pericolo per l’incolumità di persone e strutture.
Per evitare condizioni di pericolo non sovrapporre fra loro più diffusori senza adeguati
sistemi di ancoraggio. Prima si sospendere il diffusore controllare tutti i componenti da
utilizzare, che non devono presentare danni, deformazioni, parti mancanti o danneggiate
che possono ridurre la sicurezza dell’installazione.
Nell’utilizzo all’aperto evitare luoghi esposti alle intemperie.
Il diffusore viene fornito dalla ditta costruttrice predisposto per l’utilizzo :
- in appoggio (FIG. 1 pag.35)
- a pavimento (come monitor) (FIG.2 pag.35)
- su supporto piantana (FIG.3 pag.36 )

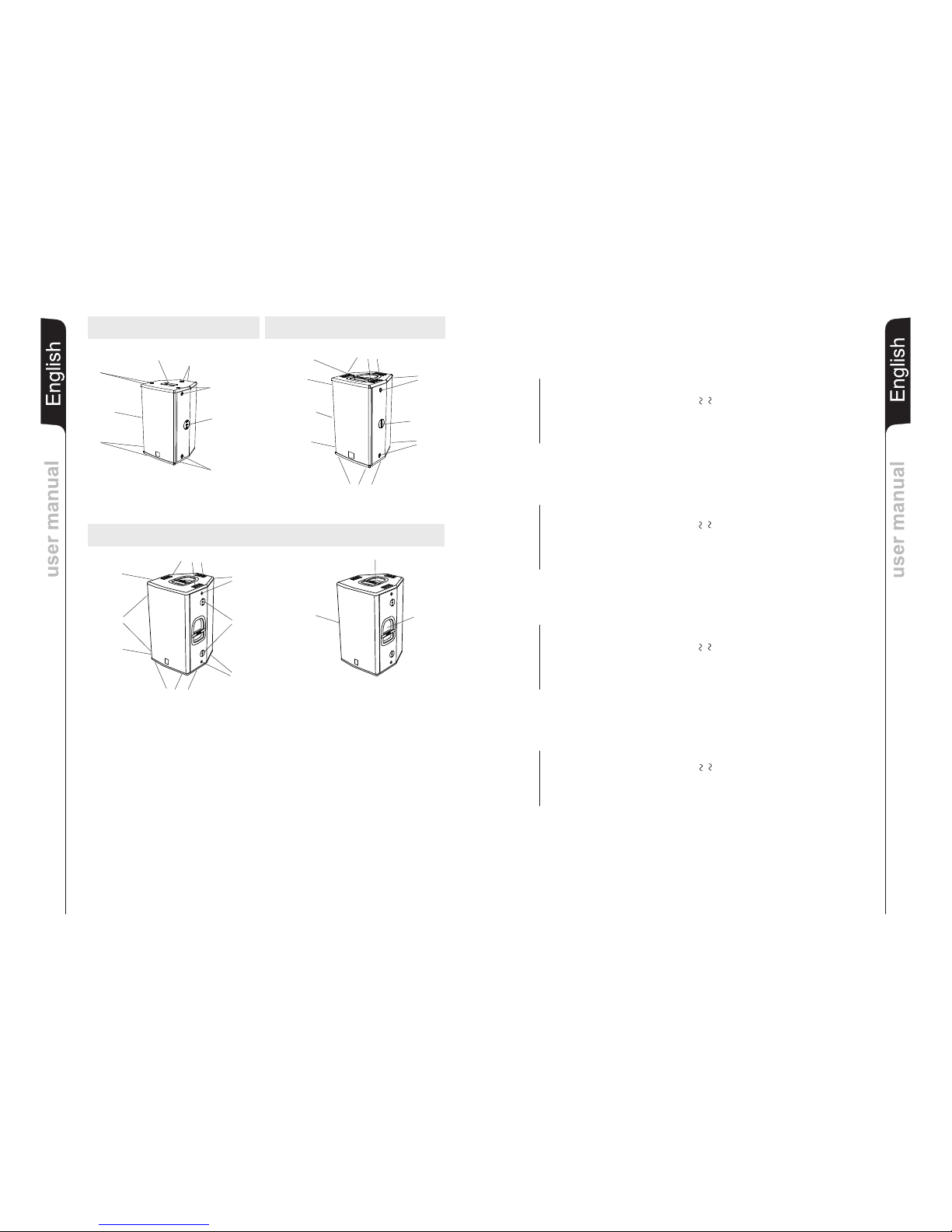

- appeso con golfari (FIG.4 pag.36,37) o flytrack -esclusa DVX D8 HP- (FIG.5 pag.37)
- apposite staffe fornite dalla ditta.
ATTENZIONE
Non utilizzare mai le maniglie per appendere il diffusore!
ATTENZIONE solo per DVX D8 HP
Per appendere il diffusore utilizzare solo una vite per ogni punto di appendibilità
I punti di appendibilità sono di 8MA. Non togliere entrambe le viti di fissaggio.
CORRETTO!
SBAGLIATO! CORRETTO!
M8
Maniglia
M8
M8
M8
M8
Flypin
Flypin
M10
Flytrack
Flytrack
Maniglia
Flypin
Flypin
M10
M10
M10
Maniglia
Flypin
M10
M10
M10
M10
Maniglia
Maniglia
Flypin
Flytrack
Flytrack
DVX D8 HP
DVX D12 HP - DVX D15 HP
DVX D10 HP
CLASSIFICAZIONE EMI
In accordo alle normative EN 55103, l'apparato è progettato e idoneo all'utilizzo in ambienti
Elettromagnetici E3 o inferiori (E2, E1).

ItalianoItalianoItaliano
Manuale d’usoManuale d’uso
78
EnglishEnglishEnglish
user manualuser manual
DESCRIPTION
®
The speakers of DVX HP series use cutting edge digital amplifiers of the DIGIPRO G2
series, providing with different powers 800W, 1200W and 1400W, to meet the
requirements of any kind of application.
These highly efficient amplifiers provide high power with limited weight and dimension.
Thanks to the low power dissipated, the cooling of the amplifier module does not require a
fan.
The digital preamplifier with DSP (Digital Signal Processing) controls the audio crossover
of the acoustic components, the frequency response, the limiter, and the acoustic phase
alignment. A selector enables to select one of two different equalizations - “FULL
RANGE” or “STAGE MONITOR“ - to provide high versatility for the different applications.
®
The amplifiers DIGIPRO G2 use power supplies featuring SMPS (Switched-Mode
Power Supplies) technology.
This technology increases power supply efficiency and minimizes its weight.
DXV D8 HP
The D8 HP bi-amped active speaker is equipped with a
®
DIGIPRO amplifier delivering 800W.
D8 HP is a bi-amped speaker features a woofer 8” (voice coil
2”) and a compression driver 1” (voice coil 1.4”) on a 90°x70°
aluminium CD- horn.
The speaker’s horizontal directivity is 90° by default factory
setting.
The speaker is made of 12mm birch ply wood, the one top
handle housing, the 6 flytracks, the 10 M8 threads and the 2
flypins located on the sides and the back of the speaker are
enabling easy transport and installation.
The speaker has been designed to be used also as stage
monitor (45° angle). By rotating the horn you can maintain the
same coverage angle also when the speaker is used as
monitor.
In the bottom of the box there is a standard pole mount cup
(D36mm) made of aluminium.
DVX D10 HP
The D10 HP bi-amped active speaker is equipped with a
®
DIGIPRO G2 amplifier delivering 1200W.
D10 HP is a bi-amped active speaker features a woofer 10”
(voice coil 2,5”) and a compression driver 1” (voice coil 1,75”)
on a 90°x70° aluminium CD- horn.
The speakers’ horizontal directivity is 90° by default factory
setting.
The speaker is made of 12mm birch ply wood, the one top
handle in aluminum , the 6 flytracks, the 6 M10 threads and
the 2 flypins located on the sides and the back of the speaker
are enabling easy transport and installation.
The speaker has been designed to be used also as stage
monitor (45° angle). By rotating the horn you can maintain the
same coverage angle also when the speaker is used as
monitor.
In the bottom of the box there is a standard pole mount cup
(D36mm) made of aluminium.
DATI T CNI I
E C
DV D8 HP D X D 0 P DV D12 HP DV D15HP
XV1H X
X
Sstema Att v ia p if c to AttivoBiampli icatoi o B m l i a f Attivo Biamplificato Atti o Bi mpl fi a o
iv a ict
Tip logia ampli ca ore Classe D Classe D Cla se D ass
ofit sCleD
Pten a e ga a 4 0W RMS/8 0W PE K 600 MS/1200W PEAK 00W RM /1400 EAK 0 W RMS 14 0W PE K0 A W R 7
ozrot 0SWP70/0A
Ri po ta n r qu nza 100-19000 + -3dB) -1 0 0Hz ( / dHz ( / 85 9 0 + -3 B) 68-19 00Hz (+/-3 B) 7- 9000H (+/-3dB)ssifee 0d 51z
75-2000 Hz (-10d ) -2 0 0Hz ( 0dB)
0 B 70 0 0 -1 55 20 00Hz (-1 dB) 9- 0000 (-10dB)- 0 0 4 2 Hz
Crossover 1800 z - 2 B/ 1600Hz - 24d /oct 4dB/oct 24 /oct
H 4d oct B 12 0Hz - 2 150Hz -0 1 dB
Pressi ne son r max SPL) 125d 127dB
B 13 dB 32dBo oa( 11
Co ponenti 1x8” wo er - 2” voice c l 1x1 woofer - 2.5” ice coil 1x12” woof - 3” voice coi 15” woofer - voice coilmof oi 0” vo er l 1x 3”
1x1” com ression drive 1.4” voice co 1x1 mpression d er - 1.75” vo coil 1x1.4” com ssion driver ” voice coil 1.4”compre on driver - 3” icep r - il ” co riv ice pre - 3 1x ssi vo cilo
Di pe iones rs 90° 7 ° 9 °x70° 60 x40° 0°x40x 0 0 ° 6 °
Sens bil tà ing essoi i r -40dBu / -3 Bu (MIC/LINE) -40d u -3dBu (MIC/ INE) -40 Bu / -3dBu (M C/LI ) 0dBu / -3d u (MI LINEd B / L d I NE -4 B C/ )
I pedenza i gressom n 2K2 h / 20Kohm (M C/L NE) 2K ohm/ 2 Ko m (MIC/LINE) 2K2oh / 20Kohm (MIC/L NE) K2ohm/ 20 oh (M C/LIo m I I 2 0 h m I 2 K m I NE)
Alime t z onen a i 110-12 V 50-60 11 -1 0V 5 -60Hz 1 0 20V 50 60 10-120 0- 0Hz0 Hz 0 2 0 1 -1 - Hz 1 V 5 6
220-240 50-6 Hz 2 0- 40V 0-60Hz 22 -240V 50-60Hz 20-240V 50-60V 0 2 2 5 0 2 Hz
Co rente di a cens oner c i 18,7A 2 ,4 22 4A 22, A
2 A , 4
F rma diffus reo o Trapezoida e Trape o dale rap z idale T pezoidall z i T e o ra e
Co ore diff so el u r Nero Ne ro Neroro Ne
Dimen io i xHxD)
s n (W 250x42 x 60m 2 0x510x310mm 70x 25x395 m 430x690 4 0mm5 2 m 9 3 6 m x 5
Peso 9, Kg 1 ,8 g 7,5Kg 30, Kg7 5 K 2 3
Inse t p r appendi ilir i e b tà ------ 6 punt f y rack unti fl track 6 pun iflytra ki l t 6 p y t c
10 p nti M8 6 punt x 1 unti x M10 6 pun i x M 0u x i M 0 6 p t 1
2 pu ti flypin 2 punt f y in unti fl p n 4 pun i flypin
n i l p 4 p y i t
Su porto p anta a
p i n D36 m ( llumin o) D36m (al uminio) 6mm(al uminio D36mm (a lumini )
m a i m l D3 l ) l o
Man gliei --- ---- n al uminio - 1 per lato 2 in lluminio - er lato2 i l a 1 p
1 ad inc s o s p 1 in all m nio sopra n al uminio sop a 1 in lluminio s pra s o ra u i 1 i l r a o a
T omb ru t bi e
r a o a l Si Si SiSi

DVX D12 HP
The D12 HP bi-amped active speaker is equipped with a
®
DIGIPRO G2 amplifier delivering 1400W .
The D12 HP is a bi-amped active speaker features 12” (voice
coil 3”) woofer and a 1.4” (voice coil 3”) compression driver
installed on a 60°x40° aluminium CD- horn.
The speaker’s horizontal directivity is 60° by default factory
setting.
The speaker is made of 15mm birch ply wood, the 3 handles,
the 6 flytracks, the 6 M10 threads and the 4 flypins located on
the sides and the back of the speaker are enabling easy
transport and installation.
The speaker has been designed to be used also as stage
monitor (45° angle). By rotating the horn you can maintain the
same coverage angle also when the speaker is used as
monitor.
In the bottom of the box there is a standard pole mount cup
(D36mm) made of aluminium.
DVX D15 HP
The D15 HP bi-amped active speaker is equipped with a
®
DIGIPRO G2 amplifier delivering 1400W
The D15 HP is a bi-amped active speaker features a 15” (voice
coil 3”) woofer and a 1.4” (voice coil 3”) compression driver
installed on a 60°x40° aluminium CD- horn.
The speaker’s horizontal directivity is 60° by default factory
setting.
The speaker is made of 15mm birch ply wood, the 3 handles,
the 6 flytracks, the 6 M10 threads and the 4 flypins located on
the sides and the back of the speaker are enabling easy
transport and installation.
The speaker has been designed to be used also as stage
monitor (45° angle). By rotating the horn you can maintain the
same coverage angle also when the speaker is used as
monitor.
In the bottom of the box there is a standard pole mount cup
(D36mm) made of aluminium.
EnglishEnglishEnglish
user manualuser manual
10
user manualuser manual EnglishEnglishEnglish
9
COMMANDSAND FUNCTIONS (reference page29)
1) “BALANCED INPUT” CONNECTOR
These balanced inputs can be used to connect balanced or unbalanced microphones
or audio sources at line level (0dB) (eg. preamplifier, mixer, recorder, CD player,
musical instrument, ...).
2) “LINK” - “INPUT-LINK” CONNECTORS
The balanced connector is connected in and can be used to send
the audio signal to other amplified speakers, recorders or supplementary amplifiers.
3) “LIMITER” INDICATOR LIGHT
This indicator shows red to indicate that the internal limiter circuit has tripped.
This prevents amplifier distortion and protects the speakers against overloads.
4) “SIGNAL” INDICATOR LIGHT
This indicator shows green to indicate the presence of the audio signal (at a level of -
20dB).
parallel with input (1)
5) “READY” INDICATOR LIGHT
This indicator shows green to indicate that the main power voltage is correct.
The LED shows green normal operating conditions
6) “SENSITIVITY” INPUT SENSITIVITYCONTROL
This control adjusts the sensitivity of the signal amplifier input.
This control does not affect the “LINK” - “INPUT - LINK” output level.
7) “MODE” SWITCH
This two-way switch allows to choose between two different system presets.
The “FULL RANGE” position allows linear response of the speaker, which is mainly
suitable for the “live” application.
8) “INPUT SENS” SWITCH
Position the switch in LINE to use a line level source (0 dB) or MIC to use a
microphone.
9) FUSE CARRIER “FUSE”
Mains protection fuse housing. The fuse specifications are found in the data plate of
the apparatus. In case of failure to replace it with one of the same type and value
specified.
10) "MAINS INPUT" POWER SOCKET
To connecting the power cable provided.
The connector used for mains connection is a POWER CON® (blue) socket
11) “MAINS LINK” OUTPUT POWER SOCKET
To linking the mains power. The output is connected in parallel with input (10) and
can be used to power another active speaker.
The connector is a POWER CON® (grey) socket.
The “STAGE MONITOR” position makes its use easier in the monitor application by
limiting the low frequencies, which are emphasized by the floor.
CONNECTIONS
Connecting to the mains supply
Each active speaker features its own power cable. Connection is done by a Neutrik
POWER CON® (blue) model which permits easy and fast connection to the speaker as
well as being an excellent locking system.
The same connector serves as a switch to turn ON and OFF the active loudspeaker by
turning the connector to the left (OFF) or right (ON).
The active speaker must be connected to a power supply able to deliver the maximum
required power.
Main power supply linking
On the rear of the speaker, a Neutrik POWER CON® connector (grey) offers linking the
mains power supply.
This socket links the power supply to another speaker, thereby reducing the direct
connections to the mains. Maximum amplifier input power is shown on the amplifier panel.
The maximum number of speakers connected together varies of max input power and of
the maximum allowed current of the first power socket.

EnglishEnglishEnglish
user manualuser manual
12
user manualuser manual EnglishEnglishEnglish
11
CHARACTERISTICS AND PROTECTION
The speakers’s components in the box are protected by 1,2mm DVX D8HP and D10 HP
DVX D12HP and D15 HP metal steel grille covered by foam on backside.
Front Grille
()
or 1,5mm ( )
Cooling
Thermal control is provided by the internal microprocessor which, by means of two sensors,
controls the temperature of the amplifier and of the power supply, avoiding overheating by
limiting the overall volume.
In case of overheating (> 80 degrees) the volume decreases proportionally to the
temperature increase, making the change unnoticeable.
The correct volume and all the functions are automatically restored when standard
operating temperatures are reached.
Switch on
The amplifiers are equipped with a microprocessor to control the DSP and the amplifier.
The correct switch on of the amplifier is ensured by an initialization procedure; during this
test stage the LEDs ( LIMITER , SIGNAL AND READY ), located on the amplifier
module, remain off for approx. 2 sec.
At the end of the switch on procedure, on the amplifier module, the READY green LED
only remains steadily on.
In case of severe failure of the speaker, on the amplifier module, the LIMITER red LED
flashes. The speaker switches to “mute”.
Failure indications and safeties
The microprocessor is able to signal three different kinds of failure by flashing the “LIMTER”
red LED on the amplifier panel before the lighting up of the “READY” green LED. The three
types of failure are:
1) WARNING: a non severe error or auto-ripristinate malfunction is detected and the
performance of the speaker is not limited
2) LIMITATION: an error is detected and the performance of the speaker is limited (the
sound level is reduced by 3dB).
This does not affect the operation of the speaker since it continues to operate.
However, it is necessary to call the service centre to solve the issue.
“”“”“”
“”
“”
3) FAILURE: a severe malfunction is detected. The speaker switches to “mute”.
Flashing Indication
1 or 2 Warning
3 or 4 Limitation
from 5 to 8 Failure
In case of failure, the “READY” green LED remains off.
Perform the checks listed below:
- Check if the speaker is properly connected to the power supply.
- Make sure that the power supply is of correct voltage.
- Check that the amplifier is not overheated.
- Disconnect the speaker from the mains power supply, wait for a few minutes and
connect it again.
If this error signaling remains active contact the authorized service center to resolve the
problem.
WARNING
Never use the handles to hang the speaker!
ROTATING HORN
When used horizontally, the loudspeaker allow to maintain the same coverage angle by
featuring a rotating horn.
The speakers are always supplied by the manufacturer with the horn positioned horizontal
at 90°by default for D8 HP and D10 HP speakers and with the horn positioned horizontal at
60°by default for D12HP and D15 HP speakers.
If you wish to change the coverage angle (FIG.A page 33, 34):
- unscrew the fixing screws of the grille
- remove the front protective grille by slightly pressing on one side and taking the grille
off the recessed slots
- unscrew the eight fixing screws of the horn
- rotate the horn in the desired position (the horn should never be removed from the
driver!)
- tighten the fixing screws of the horn
- put the grille back in the recessed slots and tighten the screws of the grille.
LOUDSPEAKER INSTALLATION
WARNING
Make sure that the loudspeaker is securely installed in a stable position to avoid any
injuries or damages to persons or property.
For safety reasons do not place one loudspeaker on top of another without proper
fastening systems. Before hanging the loudspeaker check all the components for
damages, deformations, missing or damaged parts that may compromise safety during
installation.
If you use the loudspeakers outdoors avoid places that are exposed to bad weather.
The loudspeaker has the following mounting options:
- bookshelf (Fig. 1 page 35)
- floor (monitor) (Fig.2 page 35)
- on speaker stands (Fig.3 page 36)
- suspended with eyebolts (Fig.4 page 36,37) or flytracks - excluded DVX D8HP -
(Fig.5 page 37)
- brackets supplied by the manufacturer
EXACT!
WRONG! EXACT!
WARNING only for DVX D8HP
To hang the loudspeaker use only one eyebolt for each hanging point
The hanging points are of M8 threads.
Do not unscrew both bolts recessed in the housing!

user manualuser manual EnglishEnglishEnglish
13
EnglishEnglishEnglish
user manualuser manual
14
DVX D8 HP
DVX D12 HP - DVX D15 HP
DVX D10 HP
Handle
Flypin
M10
M10
M10
M10
Handle
Handle
Flypin
Flytrack
Flytrack
M8
M8
M8
M8
M8
Flypin
Flypin
M10
Flytrack
Flytrack
Flypin
Flypin
M10
M10
M10
HandleHandle
EMI CLASSIFICATION
According to the standards EN 55103 this equipment is designed and suitable to operate in E3
(or lower E2, E1) Electromagnetic environments.
TECHNICAL SPECIFICATIONS
DVX D8HP DVX D10HP DVX D12HP DVX D15HP
System Active Bi-Amp Active Bi-Amp Active Bi-Amp Active Bi-Amp
Type of amplifier Class D Class D Class D Class D
Power 400W RMS/800W PEAK 600W RMS/1200W PEAK 700W RMS/1400W PEAK 700W RMS/1400W PEAK
Frequency response 100 -19000Hz (-3dB) 85 -19000Hz (-3dB) 68-19000Hz (-3dB) 57-19000Hz (-3dB)
75-20000Hz (-10dB) 70-20000Hz (-10dB) 55-20000Hz (-10dB) 49-20000Hz (-10dB)
Crossover 1850Hz - 24dB/oct 1650Hz - 24dB/oct 1350Hz - 24dB/oct 1320Hz - 24dB/oct
Sound pressure (max SPL) 125dB 127dB 131dB 132dB
Components 1x8” woofer - 2” voice coil 1x10” woofer - 2.5” voice coil 1x12” woofer - 3” voice coil 1x15” woofer - 3” voice coil
1x1”compression driver - 1.4” voice coil 1x1”compression driver - 1.75” voice coil 1x1.4”compression driver - 3” voice coil 1x1.4”compression driver - 3” voice coil
Dispersion 90°x70° 90°x70° 60°x40° 60°x40°
Input sensitivity -40dBu/-3dBu (MIC/LINE) -40dBu/-3dBu (MIC/LINE) -40dBu/-3dBu (MIC/LINE) -40dBu/-3dBu (MIC/LINE)
Impedance input 2K2ohm/ 20Kohm (MIC/LINE) 2K2ohm/ 20Kohm (MIC/LINE) 2K2ohm/ 20Kohm (MIC/LINE) 2K2ohm/ 20Kohm (MIC/LINE)
Power supply 110-220V 50-60Hz 110-220V 50-60Hz 110-220V 50-60Hz 110-220V 50-60Hz
220-240V 50-60Hz 220-240V 50-60Hz 220-240V 50-60Hz 220-240V 50-60Hz
Inrush current 18,7A 22,4A 22,4A 22,4A
Housing shape Trapezoidal Trapezoidal Trapezoidal Trapezoidal
Colour Black Black Black Black
Dimension (WxHxD) 250x425x260mm 290x510x310mm 370x625x395mm 430x690x450mm
Weight 9,7Kg 15,8Kg 27,5Kg 30,3Kg
Flying support ----------- 6 x flytrack 6 x flytrack 6 x flytrack
10 x M8 6 x M10 6 x M10 6 x M10
2 x flypin 2 x flypin 4 x flypin 4 x flypin
Pole mount cup D36mm (aluminium) D36mm (aluminium) D36mm (aluminium) D36mm (aluminium)
Handle ----------- ----------- 2 aluminium - one per side 2 aluminium - one per side
1 housing - top side 1 aluminium - top side 1 aluminium - top side 1 aluminium - top side
Rotating horn Yes Yes Yes Yes

DeutschDeutschDeutsch
BedienungsanleitungBedienungsanleitung
15
DeutschDeutschDeutsch
BedienungsanleitungBedienungsanleitung
16
BESCHREIBUNG
®
Der Lautsprecher der Serie DVX HP verwenden digitale Verstärker DIGIPRO G2 jüngster
Generation. Die vollständige Serie besteht aus drei verschiedenen Leistungsstufen zu
800W, 1200W und 1400W, um jeglichenAnwendungsarten gerecht zu werden.
Diese Verstärker mit großer Leistungsfähigkeit ermöglichen es, bei niedrigem Gewicht und
geringen Abmessungen hohe Ausgangsleistungen zu erzielen. Auf Grund der niedrigen
Leistungsverluste erfolgt die Kühlung des Verstärkermoduls statisch, wodurch der Einsatz
eines Lüfters vermieden wird.
Der digitale Vorverstärker mit DSP (Digital Signal Processing) trennt die Signalwege für
Woofer und Treiber, den Frequenzgang, den Limiter und die Phasenausrichtung. Ein
Wahlschalter ermöglicht die Wahl zwischen zwei verschiedenen Entzerrfunktionen, d.h.
“FULL RANGE” und “STAGE MONITOR“, um eine hohe Vielseitigkeit bei den
verschiedenen Einsatzarten zu gewährleisten.
®
Die Verstärker DIGIPRO G2 verwenden SMPS (Switched-Mode Power Supplies)
Schaltzentzteile.
Diese Technologie erhöht die Leistung des Netzteils und verringert sein Gewicht.
DVX D8HP
Der aktive bi-amp Lautsprecher DVX D8HP ist mit einem
®
DIGIPRO G2 Verstärker ausgestattet, der 800W liefert.
Der DVX D8HP ist bi-amp Lautsprecher mit einem 8“ Woofer
(Voice coil 2”) und einem 1“ kompressions- Treiber (voice coil
1,4”), der auf einem Aluminium CD Horn mit eine Abstrahlwinkel
von 90°x70° montiert ist.
Der Lautsprecher wird mit horizontal auf 90° ausgerichtetem CD
Horn ausgeliefert.
Der Lautsprecher ist aus 12 mm starkem Birkenholz hergestellt.
Die 1 Griffe, die 6 M8- Gewinde und die 2 Befestignugnspunkte für
Quicklock-Pins an den Seiten des Lautsprechers ermöglichen
einfache Installation und Transport.
Der Lautsprecher ist auch für die Verwendung als Monitor
ausgelegt (Winkel 45°). Durch Drehen des Hornes kann der
gleiche Abstrahlwinkel auch bei Verwendung als Monitor
beibehalten werden.
An der Unterseite der Box ist ein Standard- Ständerflansch aus
Aluminium vorhanden (D 36mm).
DVX D10HP
Der aktive bi-amp Lautsprecher DVX D10HP ist mit einem
®
DIGIPRO G2 Verstärker ausgestattet, der 1200W liefert.
Der DVX D10HP ist ein bi-amp Lautsprecher mit einem 10“
Woofer (Voice coil 2.5”) und einem 1“ kompressions- Treiber
(voice coil 1.75”), der auf einem Aluminium CD Horn mit eine
Abstrahlwinkel von 90°x70° montiert ist.
Der Lautsprecher wird mit horizontal auf 60° ausgerichtetem CD
Horn ausgeliefert.
Der Lautsprecher ist aus 15 mm starkem Birkenholz hergestellt.
Die 1 Griffe, die 6 Flytracks, die 6 M10- Gewinde und die 2
Befestignugnspunkte für Quicklock-Pins an den Seiten des
Lautsprechers ermöglichen einfache Installation und Transport.
Der Lautsprecher ist auch für die Verwendung als Monitor
ausgelegt (Winkel 45°). Durch Drehen des Hornes kann der
gleiche Abstrahlwinkel auch bei Verwendung als Monitor
beibehalten werden.
An der Unterseite der Box ist ein Standard- Ständerflansch aus
Aluminium vorhanden (D 36mm).
DVX D12HP
Der aktive bi-amp Lautsprecher DVX D12HP ist mit einem
®
DIGIPRO G2 Verstärker ausgestattet, der 1400W liefert.
Der DVX D12HP ist ein bi-amp Lautsprecher mit einem 12“
Woofer (Voice coil 3”) und einem 1,4“ kompressions- Treiber
(voice coil 3”), der auf einem Aluminium CD Horn mit eine
Abstrahlwinkel von 60°x40° montiert ist.
Der Lautsprecher wird mit horizontal auf 60° ausgerichtetem
CD Horn ausgeliefert.
Der Lautsprecher ist aus 15 mm starkem Birkenholz hergestellt.
Die 3 Griffe, die 6 Flytracks, die 6 M10- Gewinde und die 4
Befestignugnspunkte für Quicklock-Pins an den Seiten des
Lautsprechers ermöglichen einfache Installation und Transport.
Der Lautsprecher ist auch für die Verwendung als Monitor
ausgelegt (Winkel 45°). Durch Drehen des Hornes kann der
gleiche Abstrahlwinkel auch bei Verwendung als Monitor
beibehalten werden.
An der Unterseite der Box ist ein Standard- Ständerflansch aus
Aluminium vorhanden (D 36mm).
DVX D15HP
Der aktive bi-amp Lautsprecher DVX D15HP ist mit einem
®
DIGIPRO G2 Verstärker ausgestattet, der 1400W liefert.
Der DVX D15HP ist ein bi-amp Lautsprecher mit einem 15“
Woofer (Voice coil 3”) und einem 1,4“ kompressions- Treiber
(voice coil 3”), der auf einem Aluminium CD Horn mit eine
Abstrahlwinkel von 60°x40° montiert ist.
Der Lautsprecher wird mit horizontal auf 60° ausgerichtetem
CD Horn ausgeliefert.
Der Lautsprecher ist aus 15 mm starkem Birkenholz hergestellt.
Die 3 Griffe, die 6 Flytracks, die 6 M10- Gewinde und die 4
Befestignugnspunkte für Quicklock-Pins an den Seiten des
Lautsprechers ermöglichen einfache Installation und Transport.
Der Lautsprecher ist auch für die Verwendung als Monitor
ausgelegt (Winkel 45°). Durch Drehen des Hornes kann der
gleiche Abstrahlwinkel auch bei Verwendung als Monitor
beibehalten werden.
An der Unterseite der Box ist ein Standard- Ständerflansch aus
Aluminium vorhanden (D 36mm).
BEDIENELEMENTE UND FUNKTIONEN (Siehe Seite 29)
EINGANGSBUCHSEN
Diese symmetrischen Eingänge können zum Anschließen von symmetrischen oder
unsymmetrischen Mikrofonen oder Audioquellen mit Line-Pegel (0dB) (z.B.
Vorverstärker, Mixer, Recorder, CD-Player, Musikinstrument usw.) verwendet
werden.
AUSGANGSBUCHSE
Der Parallel zum Eingang (1) anschluss kann dazu verwendet werden, das
ankommende Audiosignal an andere Aktiv-Lautsprecher, Recorder oder
zusätzliche Verstärker weiter zu leiten.
LED “LIMITER”
Diese rote LED leuchtet auf, um das Ansprechen der Limiterschaltung zu
signalisieren, welche die Verzerrung des Verstärkers verhindert und die
Lautsprecher gegen Überlastung schützt.
LED “SIGNAL”
Diese LED leuchtet grün, wenn das Audiosignal anliegt (mit einem Pegel von -
20dB).
1) “BALANCED INPUT”
2) “LINK” - “INPUT LINK”
3)
4)

MERKMALE UND SCHUTZ
Frontverkleidung
Angesichts des professionellen Einsatzes dieser Lautsprecher sind die
Lautsprecherkomponenten durch ein Lochblech mit 1,2mm Stärke (fur DVX D8HP und
D10HP), 1,5mm Stärke (fur DVX D12HP und D15HP), mit hinterlegtem Schaumstoff
geschützt.
Kühlung
Die Temperaturkontrolle wird durch den Mikroprozessor im Inneren gesteuert, der mittels
zwei Sensoren die Temperatur des Verstärkers und des Netzteils prüft, wodurch die
Überhitzung vermi eden und das Volumen im Allgemeinen begrenzt wird.
Bei einer Überhitzung (> 80 Grad) verringert sich das Volumen in Abhängigkeit des
Temperaturanstiegs, wodurch die Veränderung nicht wahrnehmbar ist.
Das richtige Volumen und alle Funktionen werden automatisch nach Erreichen der
normalen Betriebstemperaturen wieder hergestellt.
Einschalten
Die Verstärker sind mit einem Mikroprozessor zur Steuerung des DSP und zur Kontrolle
des Verstärkers ausgestattet.
Das ordnungsgemäße Einschalten des Verteilers wird durch einen Initialisiervorgang
gewährleistet. Während dieser Testphase, die LED (LIMITER, SIGNAL und READY) auf
dem Verstärkermodul bleiben für etwa 2 s ausgeschaltet.
Am Ende am Verstärkermodul bleibt nur die grüne LED READY dauerhaft erleuchtet.
Bei einer schweren Funktionsstörung am Verstärkermodul blinkt die rote LED LIMITER.
Der Verteiler wird in den Status “Mute” geschaltet.
Störungsanzeigen und Schutzvorrichtungen
Der Mikroprozessor ist in der Lage drei verschiedene Arten von Störungen durch das
Blinken der roten LED “LIMITER” auf dem Bedienfeld des Verstärkers vor demAufleuchten
der grünen LED “READY” anzuzeigen. Bei den drei Störungsarten handelt es sich um:
1) ACHTUNG: Es wurde ein leichter Fehler oder eine leichte Funktionsstörung mit
automatischer Rücksetzung festgestellt und die Leistungen des Verteilers werden
nicht eingeschränkt.
2) BEGRENZUNG: Es wurde ein Fehler festgestellt und die Leistungen des Verteilers
werden begrenzt (der Schallpegel wird um 3dB gemindert).
Dies hat keinen Einfluss auf die Funktionstüchtigkeit des Verteilers, da dieser weiter
arbeitet. Jedoch ist es notwendig, den Kundendienst zu verständigen, um den Defekt
zu beheben.
DeutschDeutschDeutsch
BedienungsanleitungBedienungsanleitung
17
DeutschDeutschDeutsch
BedienungsanleitungBedienungsanleitung
18
5) LED “READY”
Diese LED leuchtet grün, wenn das Gerät an die richtige Netzspannung
angeschlossen ist. Während des normalen Betriebs leuchtet die LED.
6) EMPFINDLICHKEITSREGLER EINGANG “SENSITIVITY”
Dieser Regler dient zum Einstellen der Eingangs-Empfindlichkeit des Verstärkers.
Diese Regelung beeinflusst nicht denAusgangspegel “LINK” - “INPUT LINK”.
7) WAHLSCHALTER “MODE”
Dieser 2- stufige Schalter gestattet die Auswahl von zwei verschiedenen System
Presets.
Die Stellung “FULL RANGE” ermöglicht eine lineare Abstrahlung des
Lautsprechers, wenn dieser in vertikaler Stellung auf Hochständern oder in
geneigter Stellung verwendet wird.
Die Stellung “STAGE MONITOR” erleichtert den Einsatz in Monitor- Position durch
Begrenzung der Bassfrequenzen, die durch den Boden verstärkt werden.
8) EMPFINDLICHKEITSWAHLSCHALTER "INPUT SENS”
Den Wahlschalter für den Gebrauch einer Quelle mit Line-Pegel (0dB) auf LINE und
für den Gebrauch eines Mikrofons auf MIC schalten.
9) "FUSE" SICHERUNGSHALTER
Integrierte Netzsicherung. Die Sicherung Spezifikationen sind in dem Typenschild
des Gerätes gefunden. Im Falle des Scheiterns, um es mit einem der gleichen Art
und Wert angegeben zu ersetzen!
10) EINBAUKUPPLUNG “MAINS INPUT”
Für denAnschluss des beiliegenden Netzkabels.
Für den Netzanschluss wird ein POWER CON® (blau) Einbaukupplung verwendet.
11) EINBAUKUPPLUNG FÜR DIE POWER-WEITERLEITUNG “MAINS LINK”
Er dient zum Durchschleifen der Netzspannung. Der Ausgang ist parallel an den
Eingang (10) angeschlossen und kann zur Versorgung eines weiteren aktiven
Lautsprechers verwendet werden.
Der Steckverbinder ist eine POWER CON® (grau) Einbaukupplung .
ANSCHLÜSSE
Netzanschluss
Jeder Aktivlautsprecher hat ein eigenes Netzkabel. Der Anschluss erfolgt mit einem
Netzstecker Neutrik POWER CON® (blau), der den einfachen und schnellen Anschluss
des Lautsprechers erlaubt und eine sichere Verriegelung garantiert. Der Stecker dient
zugleich als Schalter zum Einschalten und Ausschalten der Lautsprecher.
Das Gerät muss an ein Netz angeschlossen werden, dass die verlangte maximale Leistung
abgeben kann.
Power-Weiterführung
Auf der Rückseite des Lautsprechers befindet sich eine Einbaukupplung Neutrik POWER
CON® (grau) für die Weiterleitung der Netzstromversorgung.
Über diese Steckbuchse kann man einen anderen Lautsprecher anschließen, um die
Anzahl der direkten Netzanschlüsse zu reduzieren. Die maximale Stromaufnahme der
Verstärker ist auf ihrem Typenschild angegeben.
Die Anzahl, der maximal aneinander anschließbaren Lautsprecher ist abhängig von ihrer
maximalen Stromaufnahme und vom maximalem Bemessungsstrom der ersten
Netzsteckdose.
3) DEFEKT: Es wurde eine schwere Funktionsstörung festgestellt. Der Verteiler wird
in den Status “Mute” geschaltet.
Blinken Anzeige
1 oder 2 ACHTUNG
3 oder 4 BEGRENZUNG
Von 5 bis 8 DEFEKT
Im Falle eines DEFEKTES bleibt die grüne LED “READY” ausgeschaltet
In diesem Fall ist folgendes zu überprüfen:
- Den korrektenAnschluss an das Stromnetz kontrollieren
- Sicher stellen, dass die richtige Versorgungsspannung vorliegt
- Kontrollieren, dass der Verstärker nicht überhitzt ist.
- Den Lautsprecher vom Stromnetz trennen, einige Minuten abwarten und ihn dann
nochmals anschließen.
Wenn die Kontrolllampe auch nach dieser Wartezeit nicht erlischt, bitte eine qualifizierte
Kundendienststelle kontaktieren.

DeutschDeutschDeutsch
BedienungsanleitungBedienungsanleitung
19
DeutschDeutschDeutsch
BedienungsanleitungBedienungsanleitung
20
VORSICHT
Hängen Sie den Lautsprecher nie an den Griffen auf!
DREHEN DES HORNES
Das Horn des Lautsprechers ist drehbar, so dass man bei vertikaler und horizontaler
Anwendung, immer das gewünschte Abstrahlverhalten bekommt.
Werkseitig ist das Hochtonhorn mit 90°horizontal eingebaut DVX D8HP und DVX D10HP
/ Werkseitig ist das Hochtonhorn mit 60° horizontal eingebaut DVX D12HP und DVX D15
HP!
Wenn man den Schallabstrahlungswinkel des Hornes ändern möchte, gehen sie wie folgt
vor (ABB.A S.33,34):
- die Befestigungsschrauben des Gitters entfernen
- das vordere Schutzgitter entfernen, indem man einen leichten Druck auf einer Seite
ausübt und indem man es von ihren Vertiefungen heraushebt
- die acht Befestigungsschrauben des Hornes herausdrehen
- das Horn in die gewünschte Richtung drehen (den Treiber nicht vom Horn trennen!)
- die Befestigungsschrauben des Hornes wieder einschrauben
- das Frontgitter wieder in die dazu bestimmten seitlichen Vertiefungen einlegen
und die Schrauben des Gitters wieder eindrehen.
INSTALLATION DES LAUTSPRECHERS
ACHTUNG
Den Lautsprecher auf eine stabile und sichere Art und Weise installieren, um jede
Gefahr für Personen oder Sachschäden zu vermeiden.
Um gefährliche Situationen zu vermeiden, nie mehrere Lautsprecher ohne angemessene
Abspannsysteme aneinander anschließen.
Bevor man den Lautsprecher aufhängt, alle Teile kontrollieren, sie sollen keine Schäden
oder Verformungen, keine fehlenden oder beschädigten Teile haben, die eine sichere
Installation beeinträchtigen könnten.
Bei Verwendung im Freien sollte man darauf achten, das die Lautsprecher vor
witterungseinflüssen wie Sturm, Regen, Hagel, Schnee, usw. geschützt sind.
Der Lautsprecher ist für folgende Verwendungen geeignet:
- auf einer Distanzstange (ABB. 1 S.35)
- auf dem Boden (als Monitor) (ABB. 2 S.35)
- auf einem Ständer (ABB. 3 S.36)
- mit zugelassenen Ringschrauben (ABB. 4 S.36,37) or Flytracks - ausgeschlossen
DVX D8HP- (ABB. 5 S.37)
- mit dazu bestimmten Bügeln aufgehängt
RICHTIG!
FALSCH! RICHTIG!
ACHTUNG nur DVX D8HP
Um den Lautsprecher zu hängen, nur eine Ringschraube für jeden M8
Riggingpunkt verwenden. Niemals beide Schrauben entfernen!
DVX D8HP
DVX D12HP - DVX D15HP
DVX D10HP
M8
M8
M8
M8
M8
Flypin
Flypin
M10
Flypin
Flypin
M10
M10
M10
Griff Griff
Griff
Griff
Griff
Flugschienen
Flugschienen
Flypin
M10
M10
M10
M10
Flypin
Flugschienen
Flugschienen
EMV Einstufung
Entsprechend der Norm EN 55103 ist diese Gerät entwickelt um in E3 (oder E2, E1)
elektromagnetischen Umgebungen zu arbeiten.

DeutschDeutschDeutsch
BedienungsanleitungBedienungsanleitung
21 22
Caracteristiques techniquesCaracteristiques techniques Français
DESCRIPTION
Les diffuseurs de la série DVX HP utilisent des amplificateurs numériques de la série
®
DIGIPRO G2 de nouveau génération; de trois puissances différentes 800W, 1200W et
1400W afin de répondre à tout les types d'application.
Ces amplificateurs à haute efficacité permettent d'obtenir des puissances de sorties
élevées, tout en ayant des poids et encombrements réduits. Grâce à une puissance
dissipée faible, le refroidissement du module amplificateur se fait de façon statique, évitant
le recours à la vanne. Le préamplificateur numérique avec traitement numérique du signal
DSP (Digital Signal Processing) gère le croisement audio des composants acoustiques, la
réponse en fréquence, le limiteur, et l'alignement de phase. Un sélecteur permet de choisir
entre deux égalisations différentes, “FULL RANGE” et “STAGE MONITOR“, ce qui garantit
une grande versatilité en fonction des différentes utilisations.
®
Les amplificateurs DIGIPRO G2 utilisent des alimentations à découpage SMPS
(Switched-Mode Power Supplies). Cette technologie accroît l'efficacité tout en diminuant le
poids.

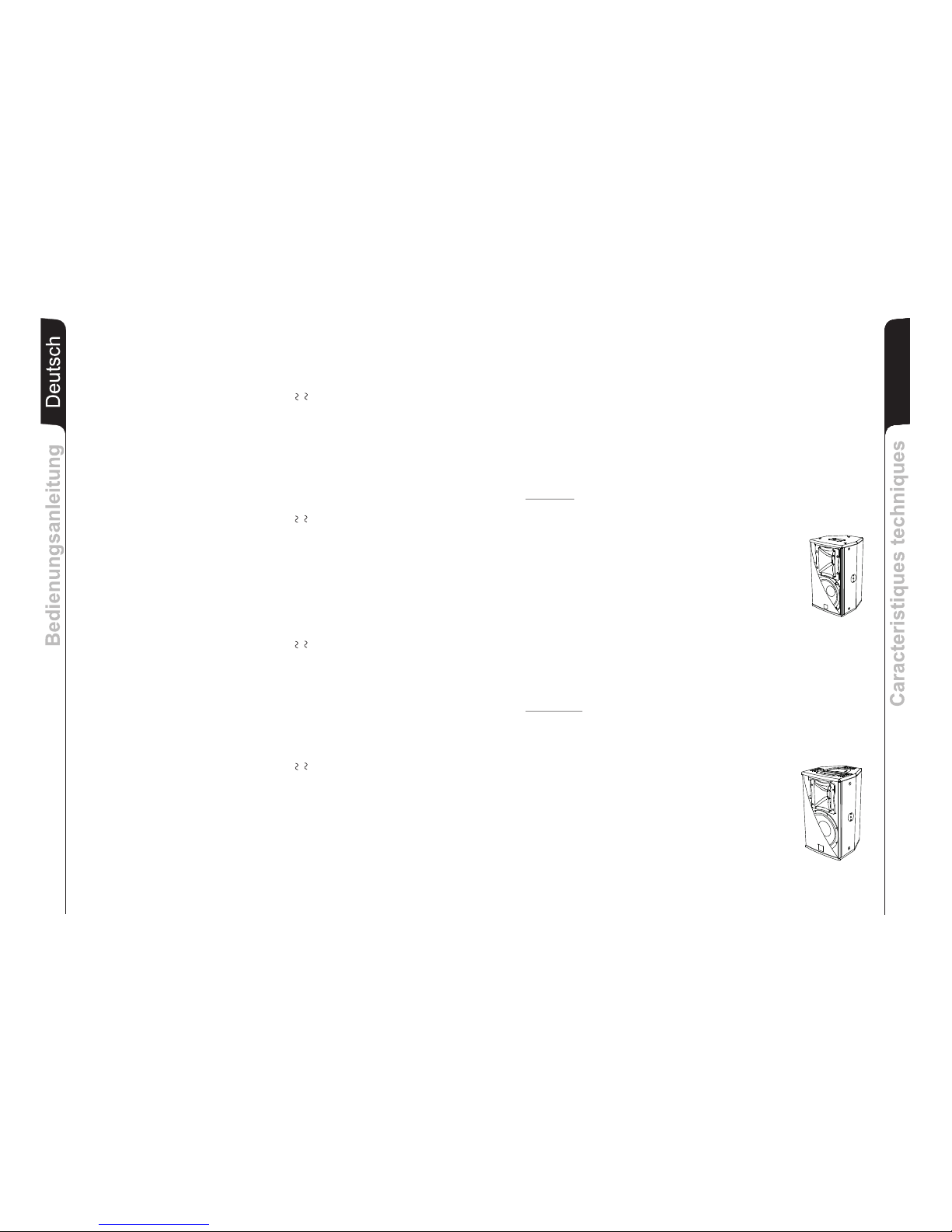

DVX D8HP
Le diffuseur bi-amplifiée actif D8HP est équipé d'un
®
amplificateur DIGIPRO G2 capable de distribuer 800W.
Le diffuseur actif D8HP est un diffuseur bi-amplifiée avec un
haut-parleur de graves 8” (bobine acoustique 2”) et un driver de
compression de 1” (bobine acoustique 1,4”) monté sur un cornet
en aluminium avec dispersion 90°x70°.
Le diffuseur est fourni avec le cornet orienté à 90° dans le sens
horizontal.
Le diffuseur est fabriqué en bois de bouleau d'une épaisseur de
12 mm, 1 poigné, les 6 points M8 et les 2 points flypins situés sur
les côtés et sur le derrière du diffuseur en facilitent l'installation
et le transport.
Le diffuseur a également été conçu pour l'utilisation en soutien
comme moniteur (angle 45°) ; en tournant le cornet, il est
possible de maintenir ce même angle de couverture même avec
l'utilisation du moniteur.
Dans la partie inférieure de la box, figure un support sur pied
standard (D36mm) en aluminium.
DVX D10HP
Le diffuseur bi-amplifiée actif D10HP est équipé d'un
®
amplificateur DIGIPRO G2 capable de distribuer 1200W.
Le diffuseur actif D10HP est un diffuseur bi-amplifiée avec un
haut-parleur de graves 10” (bobine acoustique 2,5”) et un driver
de compression de 1” (bobine acoustique 1,75”) monté sur un
cornet en aluminium avec dispersion 90°x70°.
Le diffuseur est fourni avec le cornet orienté à 90° dans le sens
horizontal.
Le diffuseur est fabriqué en bois de bouleau d'une épaisseur de
12 mm, 1 poigné, les 6 points flytracks, les 6 points M10 et les 2
points flypins situés sur les côtés et sur le derrière du diffuseur
en facilitent l'installation et le transport.
Le diffuseur a également été conçu pour l'utilisation en soutien
comme moniteur (angle 45°) ; en tournant le cornet, il est
possible de maintenir ce même angle de couverture même avec
l'utilisation du moniteur.
Dans la partie inférieure de la box, figure un support sur pied
standard (D36mm) en aluminium.
TECHNISCHE DATEN
DVX D8HP DVX D10HP DVX D12HP DVX D15HP
System Aktive - BiAmp Aktive - Bi Amp Aktive - Bi Amp Aktive - BiAmp
Verstärker typ Class- D Class- D Class- D Class- D
Leistung 400W RMS /800W PEAK 600W RMS /1200W PEAK 700W RMS /1400W PEAK 700W RMS /1400W PEAK
Lautsprecher 1x8” woofer - 2” voice coil 1x10” woofer - 2.5” voice coil 1x12” woofer - 3” voice coil 1x15” woofer - 3” voice coil
1x1”compression driver - 1.4” voice coil 1x1”compression driver - 1.75” voice coil 1x1.4”compression driver - 3” voice coil 1x1.4”compression driver - 3” voice coil
Abstrahlcharakteristik 90°x70° 90°x70° 60°x40° 60°x40°
Empfindlich keit Eingang -40dBu / -3dBu (MIC/LINE) -40dBu / -3dBu (MIC/LINE) -40dBu / -3dBu (MIC/LINE) -40dBu / -3dBu (MIC/LINE)
Impedanz Eingang 2K2ohm/ 20Kohm (MIC/LINE) 2K2ohm/ 20Kohm (MIC/LINE) 2K2ohm/ 20Kohm (MIC/LINE) 2K2ohm/ 20Kohm (MIC/LINE)
Netzspannung 220-240V 50-60Hz 220-240V 50-60Hz 220-240V 50-60Hz 220-240V 50-60Hz
110-120V 50-60Hz 110-120V 50-60Hz 110-120V 50-60Hz 110-120V 50-60Hz
Laufsprecherform Trapezförmig Trapezförmig Trapezförmig Trapezförmig
Farbe Schwarz Schwarz Schwarz Schwarz
Abmessungen (BxHxT) 250x425x260mm 290x510x310mm 370x625x395mm 430x690x450mm
Gewicht 9,7Kg 15,8Kg 27,5Kg 30,3Kg
Flugmöglichkeiten - - - - - - 6x Flugschienen 6x Flugschienen 6 x Flugschienen
10 x M8 6 x M10 6 x M10 6 x M10
2 x Quicklock-Pin4 x Quicklock-Pin 2 x Quicklock-Pin 4 x Quicklock-Pin 4 x Quicklock-Pin
Ständerflansch 36mm (Aluminium) 36mm (Aluminium)
Griffe - - - - - - - - - - - - 2x Aluminium - einer pro Seite 2x Aluminium - einer pro Seite
1x oben 1x aluminium - oben 1x aluminium - oben 1x aluminium - oben
Drehbares Horn Ja Ja Ja Ja
Frequenzgang 100-19000Hz (-3dB) 85-19000Hz (-3dB) 68-19000Hz (-3dB) 57-19000Hz (-3dB)
75-20000Hz (-10dB) 70-20000Hz (-10dB) 55-20000Hz (-10dB) 49-20000Hz (-10dB)
Crossover 1850Hz - 24dB/oct 1650Hz - 24dB/oct 1350Hz - 24dB/oct 1320Hz - 24dB/oct
Schalldruck (max SPL) 125dB 127dB 131dB 132dB
Einschaltstrom 18,7A 22,4A 22,4A 22,4A
DVX D8HP DVX D10HP DVX D12HP DVX D15HP

Français
Caracteristiques techniquesCaracteristiques techniques
23
Caracteristiques techniquesCaracteristiques techniques Français
24
DVX D12HP
Le diffuseur bi-amplifiée actif D12HP est équipé d'un
®
amplificateur DIGIPRO G2 capable de distribuer 1400W .
Le diffuseur actif D12HP est un diffuseur bi-amplifiée avec un
haut-parleur de graves 12” (bobine acoustique 3”) et un driver
de compression de 1,4” (bobine acoustique 3”) monté sur un
cornet en aluminium avec dispersion 60°x40°.
Le diffuseur est fourni avec le cornet orienté à 60° dans le sens
horizontal.
Le diffuseur est fabriqué en bois de bouleau d'une épaisseur
de 15 mm, les 3 poignées, les 6 points flytracks, les 6 points
M10 et les 4 points flypins situés sur les côtés et sur le derrière
du diffuseur en facilitent l'installation et le transport.
Le diffuseur a également été conçu pour l'utilisation en soutien
comme moniteur (angle 45°) ; en tournant le cornet, il est
possible de maintenir ce même angle de couverture même
avec l'utilisation du moniteur.
Dans la partie inférieure de la box, figure un support sur pied
standard (D36mm) en aluminium.
DVX D15HP
Le diffuseur bi-amplifiée actif D15HP est équipé d'un
®
amplificateur DIGIPRO G2 capable de distribuer 1400W .
Le diffuseur actif D15HP est un diffuseur bi-amplifiée avec un
haut-parleur de graves 15” (bobine acoustique 3”) et un driver
de compression de 1,4” (bobine acoustique 3”) monté sur un
cornet en aluminium avec dispersion 60°x40°.
Le diffuseur est fourni avec le cornet orienté à 60° dans le sens
horizontal.
Le diffuseur est fabriqué en bois de bouleau d'une épaisseur
de 15mm, les 3 poignées, les 6 points flytracks, les 6 points
M10 et les 4 points flypins situés sur les côtés et sur le derrière
du diffuseur en facilitent l'installation et le transport.
Le diffuseur a également été conçu pour l'utilisation en soutien
comme moniteur (angle 45°) ; en tournant le cornet, il est
possible de maintenir ce même angle de couverture même
avec l'utilisation du moniteur.
Dans la partie inférieure de la box, figure un support sur pied
standard (D36mm) en aluminium.
COMMANDES ET FONCTIONS
CONNECTEUR D'ENTRÉE
Ces Entrées symétriques peuvent être utilisées pour la connexion de microphones
symétriques ou asymétriques ou de sources au niveau ligne (0dB) (par ex.
préamplificateur, table de mixage, platine cassette, lecteur CD, instrument de
musique, ...).
CONNECTEURS “LINK” -
Ces connecteurs sont reliée en parallèle à l'entrée (1) et peut être utilisée pour
transmettre un signal audio en entrée à un autre diffuseur amplifié, à un enregistreur
ou à un amplificateur supplémentaire.
3) INDICATEUR LUMINEUX “LIMTER”
Cet indicateur s'allume de couleur rouge pour indiquer l'intervention du circuit limiteur
interne qui évite la distorsion de l'amplificateur et protège les haut-parleurs contre les
surcharges
4) INDICATEUR LUMINEUX “SIGNAL”
Cet indicateur s'allume de couleur verte pour indiquer la présence du signal audio (à
un niveau de -20dB).
(Voir page 29)
1) “BALANCED INPUT”
2) “INPUT-LINK”
5) INDICATEUR LUMINEUX “READY”
Cet indicateur s'allume de couleur verte pour indiquer que la tension d'alimentation
de réseau est correcte. Pendant le fonctionnement normal, la LED est allumée.
6) CONTRÔLE SENSIBILITÉ ENTRÉE “SENSITIVITY”
Ce contrôle règle la sensibilité du signal en entrée à l'amplificateur.
Ce contrôle n'influence pas le niveau de la sortie “Link” - “Input- Link”
7) SÉLECTER "MODE"
Cet interrupteur à deux positions permet la sélection entre deux égalisations
différentes.
La position “FULL RANGE” permet d'avoir une réponse linéaire du diffuseur,surtout
adaptée pour l'utilisation “live”.
La position “STAGE MONITOR” facilite l'utilisation dans la position moniteur en
limitant les fréquences basses, emphatisées par le sol.
8) SÉLECTEUR SENSIBILITÉ “INPUT SENS”
Positionner le sélecteur sur LINE pour utiliser une source au niveau ligne (0dB) ou sur
MIC pour utiliser un microphone.
9) BLOC À FUSIBLES “FUSE”
Logement pour le fusible de secteur. Les spécifications du fusible peut être trouvé sur
la plaque signalétique de l'appareil. En cas d'échec de la remplacer par un seul du
type et de même valeur spécifiée.
10) PRISE D'ALIMENTATION “MAINS INPUT”
Elle permet de connecter le cordon d'alimentation fourni.
Le connecteur utilisé pour le branchement au réseau est du type POWER CON®
(bleu)
11) PRISE D'ALIMENTATION RELANCE “MAINS LINK”
Elle permet de relancer l'alimentation de réseau. La sortie est branchée en parallèle
avec l'entrée (10) et peut être utilisée pour alimenter une autre enceinte amplifiée.
Le connecteur utilisé est du type POWER CON® (gris)
BRANCHEMENTS
Branchement au réseau d'alimentation
Chaque enceinte active est dotée de son cordon d'alimentation. Le branchement
s'effectue au moyen d'un connecteur modèle Neutrik POWER CON® (bleu) qui rend aisé
et rapide le branchement de l'enceinte et assure un excellent blocage.
Le même connecteur sert de passage à allumer et éteindre le haut-parleur.
L'appareil doit être branché à un réseau d'alimentation en mesure de fournir la puissance
maximum requise.
Relance alimentation de réseau
À l'arrière de l'enceinte, on trouve un connecteur Neutrik POWER CON® (gris) pour la
relance de l'alimentation de réseau.
Cette prise sert pour relancer l'alimentation à une autre enceinte et réduire ainsi les
branchements directs au réseau. Les absorptions maximums des amplificateurs sont
reportées sur la façade de l'amplificateur.
Le nombre maximum d'enceintes pouvant être reliées varie aussi bien en fonction des
absorptions maximums des enceintes que du courant maximum de la première prise
d'alimentation.

Caracteristiques techniquesCaracteristiques techniques Français
26
Français
Caracteristiques techniquesCaracteristiques techniques
25
CARACTERISTIQUES ET PROTECTION
Grilles frontales
Etant donné l'utilisation professionnelle de ces diffuseurs, les composant sont protégés
frontalement par une tôle percée d'une épaisseur de 1,2 mm (DVX D8HP et D10 HP) ou
1,5mm (DVX D12HP et D15 HP) et mousse interne.
Refroidissement
Le contrôle thermique est géré par le microprocesseur interne, qui, grâce à deux capteurs,
contrôle la température de l'amplificateur et de l'alimentation pour éviter la surchauffe en
limitant le volume général. En cas de surchauffe (> 80 degrés), le volume décroît en
fonction de l'augmentation de la température, ce qui rend la variation imperceptible.
Le volume correct ainsi que toutes les fonctions seront automatiquement reprises, une fois
que les températures de fonctionnement normales seront atteintes.
Allumage
Les amplificateurs sont équipés d'un microprocesseur pour la gestion du DSP et le contrôle
de l'amplificateur.
L'allumage régulier du diffuseur est garanti par une procédure d'initialisation ; pendant
cette phase de test, les LEDs (”LIMITER”, “SIGNAL” et “READY”) situées sur le module
amplificateur, restent éteintes pendant environ 2 sec.
Au terme de la procédure de démarrage, la LED verte “Ready” reste fixement allumée sur
le module amplificateur.
Dans le cas d'un dysfonctionnement grave du diffuseur, la LED rouge Limiter clignote sur le
module amplificateur. Le diffuseur est mis en état “mute”.
Indications de pannes et protections
Le microprocesseur est en mesure de signaler trois différents types de pannes, au moyen
du clignotement de la LED rouge “LIMITER” sur le panneau amplificateur, et avant
l'allumage de la LED verte “READY”.
Les trois types de panne sont :
1) ATTENTION: quand survient une erreur ou un dysfonctionnement sans gravité,
avec restauration automatique, et quand les prestations du diffuseur ne sont pas
limitées.
2) LIMITATION: quand survient une erreur, et que les prestations du diffuseur
deviennent limitées (le niveau sonore est réduit de 3dB).
Cela n'a pas d'influence sur le fonctionnement du diffuseur, dans la mesure où il
continue à marcher. Il est cependant nécessaire de contacter le centre d'assistance
pour résoudre la panne.
3) PANNE : quand survient un dysfonctionnement grave. Le diffuseur est placé en
état de “mute”.
Clignotement Indication
1 ou 2 ATTENTION
3 ou 4 LIMITATION
de 5 à 8 PANNE
En cas de panne, la LED verte “READY” reste éteinte.
Effectuer les vérifications suivantes :
- Contrôler que le branchement au réseau d'alimentation soit correct.
- S'assurer que la tension d'alimentation soit correcte.
- Contrôler que l'amplificateur ne soit pas en surchauffe.
- Débrancher du réseau d'alimentation le diffuseur et attendre quelques minutes et
puis essayer à nouveau
Si après ces tests, le voyant ne s'éteint pas, contacter un centre d'assistance autorisé.
ROTATION CONE
Le diffuseur permettent de maintenir le même angle de couverture, au moyen de la rotation
du cône, dans le cas d'une utilisation en position horizontale.
Les diffuseurs sont fournis par l'entreprise qui les fabrique, toujours avec le cône orienté à
90° dans le sens horizontal par D8HP et D10HPau lieu de le cône orienté à 60° dans le sens
horizontal par D12HP et D15HP.
Si on veut modifier l'angle de couverture du cône, il faut nécessairement (FIG.Apag.33,34):
- dévisser les vis de fixation du réseau
- enlever la protection antérieure en exerçant une légère pression sur un côté et en la
soulevant de ses encastrements.
- dévisser les huit vis de fixation du cône
- faire rouler le cône dans la position désirée (ne jamais extraire le bloc cône du
diffuseur)
- revisser les vis de fixation du cône
- insérer à nouveau la protection dans les encastrements latéraux et revisser les vis
du réseau.
INSTALLATION DU DIFFUSEUR
ATTENTION
Installer le diffuseur de façon stable et sûre afin d'éviter toute condition de danger
pour l'intégrité des personnes et des structures.
Afin d'éviter les conditions de danger, ne pas superposer entre eux plusieurs diffuseurs
sans systèmes d'ancrage appropriés. Avant de suspendre le diffuseur, contrôler tous les
composants à utiliser, qui ne doivent présenter aucun dommage, aucune déformation ou
partie manquante ou abimée qui seraient susceptibles de réduire la sécurité de
l'installation.
Lors de l'utilisation en espace aérés, éviter les lieux exposés aux intempéries.
Le diffuseur est fourni par l'entreprise qui le fabrique et il est prédisposé pour l'utilisation:
- en appui (FIG. 1 pag.35)
- au sol (comme écran) (FIG.2 pag.35)
- sur support mât (FIG.3 pag.36)
- en suspension avec les anneaux (FIG.4 pag.36,37) ou les flytrack - exclus DVX
D8HP (FIG.5 pag.37)
- les étriers appropriés fournis par l'entreprise
ATTENTION
Ne jamais utiliser les poignées pour suspendre l'enceinte!
ATTENTION seulement DVX D8HP
Utiliser une seule vis pour chaque point de suspension pour accrocher le diffuseur
Les points de suspension sont de 8MA. Ne pas enlever les deux vis.
CORRECT!
PAS CORRECT! CORRECT!

Caracteristiques techniquesCaracteristiques techniques Français
27
Français
Caracteristiques techniquesCaracteristiques techniques
28
DVX D8HP
DVX D12HP - DVX D15HP
DVX D10HP
M8
M8
M8
M8
M8
Flypin
Flypin
M10
Flytrack
Flytrack
Flypin
Flypin
M10
M10
M10
Poignée Poignée
Poignée
Flypin
M10
M10
M10
M10
Poignée
Poignée
Flypin
Flytrack
Flytrack
CLASSIFICATION EMI
En accord aux les normes EN 55103, l'équipement est conçu et convenable pour une
utilisation en environnement électromagnétique E3 ou inferieur (E2,E1).
DONNES TECHINIQUES
DVX D8HP DVX D10HP DVX D12HP DVX D15HP
Système Active Bi -Amp Active Bi -Amp Active Bi -Amp Active Bi- Amp
Typologie amplificateur Class D Class D Class D Class D
Puissance 400W RMS/800W PEAK 600W RMS/1200W PEAK 700W RMS/1400W PEAK 700W RMS/1400W PEAK
Réponse en fréquence 100-19000Hz (-3dB) 85-19000Hz (-3dB) 68-19000Hz (-3dB) 57-19000Hz (-3dB)
75-20000Hz (-10dB) 70-20000Hz (-10dB) 55-20000Hz (-10dB) 49-20000Hz (-10dB)
Crossover 1850Hz - 24dB/oct 1650Hz - 24dB/oct 1350Hz - 24dB/oct 1320Hz - 24dB/oct
Pression sonore (max SPL) 125dB 127dB 131dB 132dB
Dispersion 90°x70° 90°x70° 60°x40° 60°x40°
Entrée sensibilité 40dBu / -3dBu (MIC/LINE) 40dBu / -3dBu (MIC/LINE) 40dBu / -3dBu (MIC/LINE) 40dBu / -3dBu (MIC/LINE)
Impedance entrée 20Kohm / 2K2ohm (MIC/LINE) 20Kohm / 2K2ohm (MIC/LINE) 20Kohm / 2K2ohm (MIC/LINE) 20Kohm / 2K2ohm (MIC/LINE)
Alimentation 220-240V 50-60Hz 220-240V 50-60Hz 220-240V 50-60Hz 220-240V 50-60Hz
110-120V 50-60Hz 110-120V 50-60Hz 110-120V 50-60Hz 110-120V 50-60Hz
Courant d'appel 18,7A 22,4A 22,4A 22,4A
Forme enceinte Trapézoïdale Trapézoïdale Trapézoïdale Trapézoïdale
Couleurpeinture Noir Noir Noir Noir
Dimensions (WxHxD) 250x425x260mm 290x510x310mm 370x625x395mm 430x690x450mm
Poids 9,7Kg 15,8Kg 27,5Kg 30,3Kg
Points de fixation -------- 6 points flytrack 6 points flytrack 6 points flytrack
10 points x M8 6 points x M10 6 points x M10 6 points x M10
2 points flypin 2 points flypin 4 points flypin 4 points flypin
Stand support D36mm (aluminium) D36mm (aluminium) D36mm (aluminium) D36mm (aluminium)
Poignée -------- ------- 2 aluminium - un de chaque côté 2 aluminium - un de chaque côté
1 - le côté à haute 1 aluminium - le côté à haute 1 aluminium - le côté à haute 1aluminium- le côté à haute
Cône tourné Oui Oui Oui Oui
Composantes 1x8” woofer - 2” voice coil 1x10” woofer - 2.5” voice coil 1x12” woofer - 3” voice coil 1x15” woofer-3” voice coil
1x1”compression driver - 1.4” voice coil 1x1”compression driver - 1.75” voice coil 1x1.4”compression driver - 3” voice coil 1x1.4”compression driver - 3” voice coil

30
29
DVX D8 HP - DVX D10 HP - DVX D12 HP - DVX D15 HPDVX D8 HP - DVX D10 HP - DVX D12 HP - DVX D15 HP
PUSH
DD
MODE
READY
SIGNAL
LIMITER
8
0dB
+4dB
-3dB
FULL-RANGE
STAGE MONITOR
BALANCED
INPUTS
LINK
INPUT / LINKINPUT / LINK
SENSITIVITY
MIC
INPUT
SENS
INPUT
SENS
LINELINE
DIGITAL ACTIVE SPEAKER
1
8
7
6
5
4
3
11
10
9
2
SCHEMA A BLOCCHI - BLOCK DIAGRAM
BLOCKSCHALTBILD - SCHEMAS FONCTIONNELS
READYLIMITER
Switching Mode
Power Supply
SMPS
SIGNAL
SENSITIVITY
Class D
®
DIGIPRO G2
DSP
Digital Signal Processing
MICROPROCESSOR
Class D
MODE
WOOFER
DRIVER
BALANCED
INPUTS
LINK
INPUT
SENS
MAINS INPUT FUSE
L
N
MAINS LINK
L
N
G2G2
REPLACE FUSE WITH SAME RATING
Digital Power
Anello Gambo
Punta = Positivo/Caldo/Fase +VE
Anello = Negativo/Freddo/Fase -VE
Punta Gambo
Punta = Segnale
Gambo=Schemo/Massa/Terra
Funzionamento sbilanciato con
connettore jack 1/4” (6,3mm)
11
22
33
Ingresso
XLR - maschio
Pin 3 =Negativo/Freddo/Fase -VE
11
22
33
Funzionamento sbilanciato con
connettore XLR
Ingresso
XLR - maschio
Pin 2 = Positivo/Caldo/Fase +VE
Pin 1 =Schermo/Terra/Massa
Pin 3 = Connesso al Pin 1
Funzionamento bilanciato con
connettore jack 1/4” (6,3mm)
Gambo=Schemo/Massa/Terra
Punta
Funzionamento bilanciato con
connettore XLR
Pin 2 = Positivo/Caldo/Fase +VE
Pin 1 =Schermo/Terra/Massa
Tip = Positive/Hot/+VE Phase
Balanced use of stereo 1/4” jack plug
Tip Sleeve
Tip = Signal
Sleeve=Screen/Ground/Earth
Unbalanced use of stereo 1/4” jack plug
Balanced use with XLR connectors
Input
XLR - male
Pin 2 = Positive/Hot/+VE Phase
Pin 3 =Negative/Cold/-VE Phase
Pin 1 =Screen/Ground/Earth
Unbalanced use with XLR connectors
Input
XLR - male
Pin 2 = Positive/Hot/+VE Phase
Pin 1 =Screen/Ground/Earth
Pin 3 = Link to Pin 1
Ring=Negative/Cold/-VE Phase
Sleeve=Screen/Ground/Earth
Sleeve
Ring
Tip
COLLEGAMENTI CONNECTIONS
ANSCHL BRANCHEMENTS
-
ÜSSE -

32
395395 370370 450450 430430
690690
625625
45°45° 45°45°
DVX D12 HPDVX D12 HP DVX D15 HPDVX D15 HP
DIMENSIONI -DIMENSIONS
ABMESSUNGEN - DIMENSIONS
260260 310310 290290
510510
425425
45°45°
45°45°
DVX D8 HPDVX D8 HP DVX D10 HPDVX D10 HP
250250
31
DIMENSIONI -DIMENSIONS
ABMESSUNGEN - DIMENSIONS

ANGOLO DI COPERTURA TROMBA / HORN ANGLE COVERED
HOCHTONHORN ABSTRAHLWINKEL / ANGLE DE COUVERTURE COTE
90°
70°
Utilizzo a pavimento (monitor) con tromba ruotata
Floor use (monitor) with rotated horn.
Verwendung auf dem Boden (monitor) mit gedrehtem Horn.
Utilisation au sol (écran) avec cone tourné
Fig. A
90°
70°
34
33
90° 70°
ANGOLO DI COPERTURA TROMBA / HORN ANGLE COVERED
HOCHTONHORN ABSTRAHLWINKEL / ANGLE DE COUVERTURE COTE
60°
40°
Utilizzo a pavimento (monitor) con tromba ruotata
Floor use (monitor) with rotated horn.
Verwendung auf dem Boden (monitor) mit gedrehtem Horn.
Utilisation au sol (écran) avec cone tourné
Fig. A
60°
40°
60° 40°
DVX D8 HP
DVX D10 HP
DVX D8 HP
DVX D10 HP
DVX D12 HP
DVX D15 HP
DVX D12 HP
DVX D15 HP

36
35
UTILIZZO IN APPOGGIO
SUPPORTED USE
ANWENDUNG
UTILISATION EN APPUI
Fig. 3
Fig. 1
Fig. 2
UTILIZZO A PAVIMENTO (MONITOR)
FLOOR USE (MONITOR)
VERWENDUNG AUF DEM BODEN (MONITOR)
UTILISATION AU SOL (ÉCRAN)
Nota: E’ possibile montare 4 piedi in gomma
sul fianco per utilizzo in appoggio (in dotazione)
Note: It is possible to mount 4 rubber feet on the
side for bookshelf use (provided)
Anmerkung: Zur Verwendung als Boden-Monitor
können die 4 beiliegende Gummifüße montiert werden.
Note: Il est possible de monter quatre pieds caoutchouc
sur le coté puor une utilisation en appui (en dotation)
SUPPORTO PIANTANA STANDARD (D36M)
STANDARD STAND (D36MM)
STANDARD-HOCHSTÄNDERFLANSCH (D36MM)
SUPPORT STANDARD (D36MM)
APPENDIBILITA GOLFARI
SUSPENDABLE WITH EYEBOLTS
MAN KANN DEN LAUTSPRECHER MIT RINGSCHRAUBEN AUFHÄNGEN
POSSIBILITÉ DE SUSPENSION AVEC ANNEAUX
' TRAMITE
SOLO DVX D12 HP - D15 HP
ONLY DVX D12 HP - D15 HP
NUR DVX D12 HP- D15 HP
SEULEMENT DVX D12 HP- D15 HP
Opzione codice/Optional code:
TE M8
Il codice include solo i golfari.
The code including eyebolts only.
DVX D8HP
Contattare dB Technologies per gli accessori da utilizzare a corredo.
Si declina ogni responsabilità da un utilizzo inappropriato degli accessori o di dispositivi
aggiuntivi non idonei allo scopo.
Contact dB Technologies for accessories to be used with speakers.
Will not accept any responsibilty when inappropriate accessories or not suitable additional
devices are used.
Kontaktieren sie dBTechnologies für passendes Lautsprecherzubehör.
Falls unpassendes Zubehör verwendet wird, wird jegliche Haftung ausgeschlossen.
Contact dBTechnologies pour les accessoires à utiliser avec la machine.
N'accepterons pas toutes les responsabilités lorsque des accessoires inappropriés ou ne
conviennent pas à des dispositifs supplémentaires sont utilisés.
ISTRUZIONI DI SICUREZZA PER ACCESSORI
ZUBEHÖR
INSTRUCTIONS DE SÉCURITÉ
SAFETY INSTRUCTIONS FOR ACCESSORIES
SICHERHEITSHINWEISE
POUR LES ACCESSOIRES
Fig. 4

Fig. 5
APPENDIBILITA FLYTRACKS
SUSPENDABLE WITH FLYTRACKS
MAN KANN DEN LAUTSPRECHER MITTELS FLUGSCHIENEN AUFHÄNGEN
POSSIBILITÉ DE SUSPENSION AVEC FLYTRACK
' TRAMITE
APPENDIBILITA GOLFARI
SUSPENDABLE WITH EYEBOLTS
MAN KANN DEN LAUTSPRECHER MIT RINGSCHRAUBEN AUFHÄNGEN
POSSIBILITÉ DE SUSPENSION AVEC ANNEAUX
' TRAMITE
Fig. 4
Opzione codice/Optional code:
TE M10
Il codice include solo i golfari.
The code including eyebolts only.
DVX D10HP
DVX D12HP
DVX D15HP
DVX D10HP
DVX D12HP
DVX D15HP
37 38
Staffa a muro/supporto piantana
Wall bracket/stand adaptor
opzione DTF 12 --> DXV D12 HP
opzione DTF 15 --> DXV D15 HP
Gli accessori per il fissaggio della staffa
non sono forniti in dotazione
The fixing accessory for wall bracket are
not suppling with the kit
Per supporto piantana
Stand adaptor
Fissaggio su strutture a traliccio
Fixing on truss structures
Per fissaggio a muro
For wall brackets
Kit completo
Complete kit
