INSTRUCTIONS FOR INSTALLATION AND USE
Ceiling Fan Model : FN72238
BEFORE YOU START
Proper use:
-This product is intended exclusively for non-commercial use as ceiling fan.
-The product has to be installed and used in accordance with these instructions.
-Any use of this product that is not in accordance with these instructions will void the legal
warranty of the manufacturer.
Please keep the original carton and packaging material as the warranty will only be honored if product
is returned in complete original packaging.
FOR YOUR OWN SAFETY
General safety instructions:
-For the safe use of this product, you need to have read and understood these instructions
before installing or using the product.
-Please follow all safety instructions! If you ignore these safety instructions, you will endanger
yourself and others.
-Keep these instructions for future reference.
-All parts of this product have to be installed properly in order to ensure safe operation.
-Modification of the product and use of non-approved parts are prohibited.
-This product is not intended for use by persons (including children) with reduced physical,
sensory or mental capabilities, or lack of experience and knowledge, unless they have been
given supervision or instruction concerning the use of the product by a person responsible for
their safety. Children should be supervised to ensure that they do not play with the product.
Electrical safety:
-The electrical installation must be performed by a qualified electrician and must be in
accordance with national and local regulations.
-Use a fault-current circuit breaker with a rated residual current of no more than 30 mA.
-Make sure to install an all-pole disconnection switch having a contact separation of at least
3mm between poles in the supply wiring to the ceiling fan.
-Before connecting the appliance to the electrical grid, make sure that it will only be operated
within the specified parameters.
-The fan must be properly grounded to avoid the risk of electric shocks.
-Switch off the power before connecting, repairing or cleaning the fan.
-Install only bulbs of the type intended for your fan.
Storage and transport:
-Always store the fan in a dry environment.
-Protect the fan from damages during transport.

2
Safety instructions specific to this fan:
-Attach the fan only directly to the ceiling structure.
-The carrying capacity of the ceiling structure from which the fan is hung must be at least 100kg.
-The minimum distance between the blades of the fan and the floor must be 2.3m.
-Never mount the fan outside or in a humid or wet environment. The fan can not be installed
within proximity of water (e.g. bath tub, swimming pool, water connection).
-The fan can only be installed horizontally on the ceiling.
-Install only bulbs of the type intended for your fan.
-Switch off the power before connecting, repairing or cleaning the fan.
-The rotor area has to be kept clear of any objects at all times.
-Be careful when working near the rotating blades.

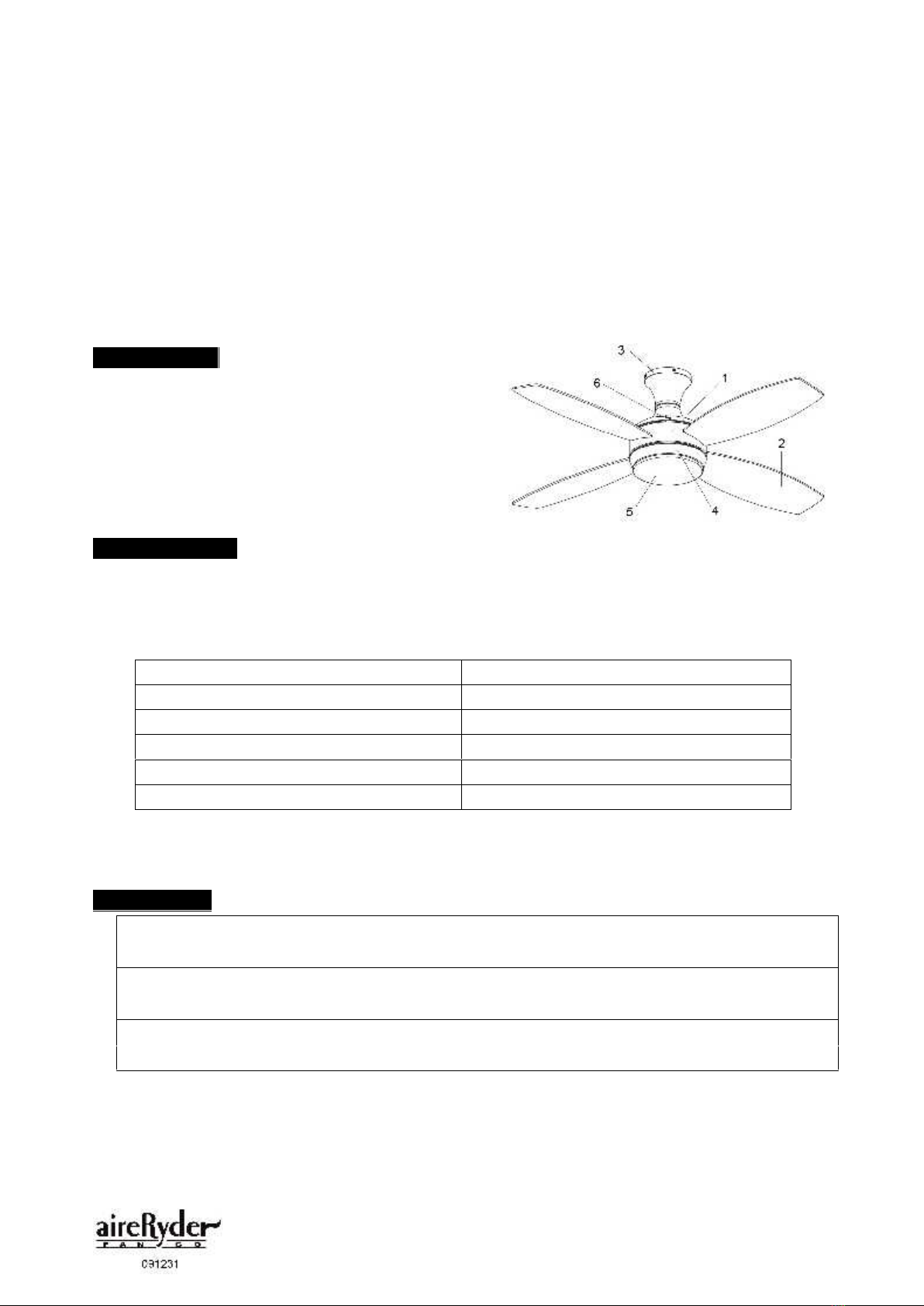

FAN OVERVIEW
1. Motor housing
2. Fan blades
3. Canopy
4. Fan light housing
5. Glass shade
6. Switch for rotating direction
UNPACK THE FAN
-Unpack the fan and check that contents of are complete.
-Dispose of packaging – see also “Disposal”.
Contents of packaging:
Instructions for installation and use
Screws
Mounting bracket
Spring washers
Fan assembly
Flat washers
Fan blades
Transmitter for remote control
Blade balance kit
Receiver for remote control
Glass shade
Note: In case of damaged or missing parts, please contact your retailer.
INSTALLATION
Risk of electric shock: Switch off the electricity using the switch at the circuit breaker box before
installing the fan.
Risk of electric shock: The electrical installation must be performed by a qualified electrician and
must be in accordance with national and local regulations.
Risk of injury: In case you need to drill holes for mounting the fan, make sure that the drills have
sufficient distance to in-ceiling wiring.

3

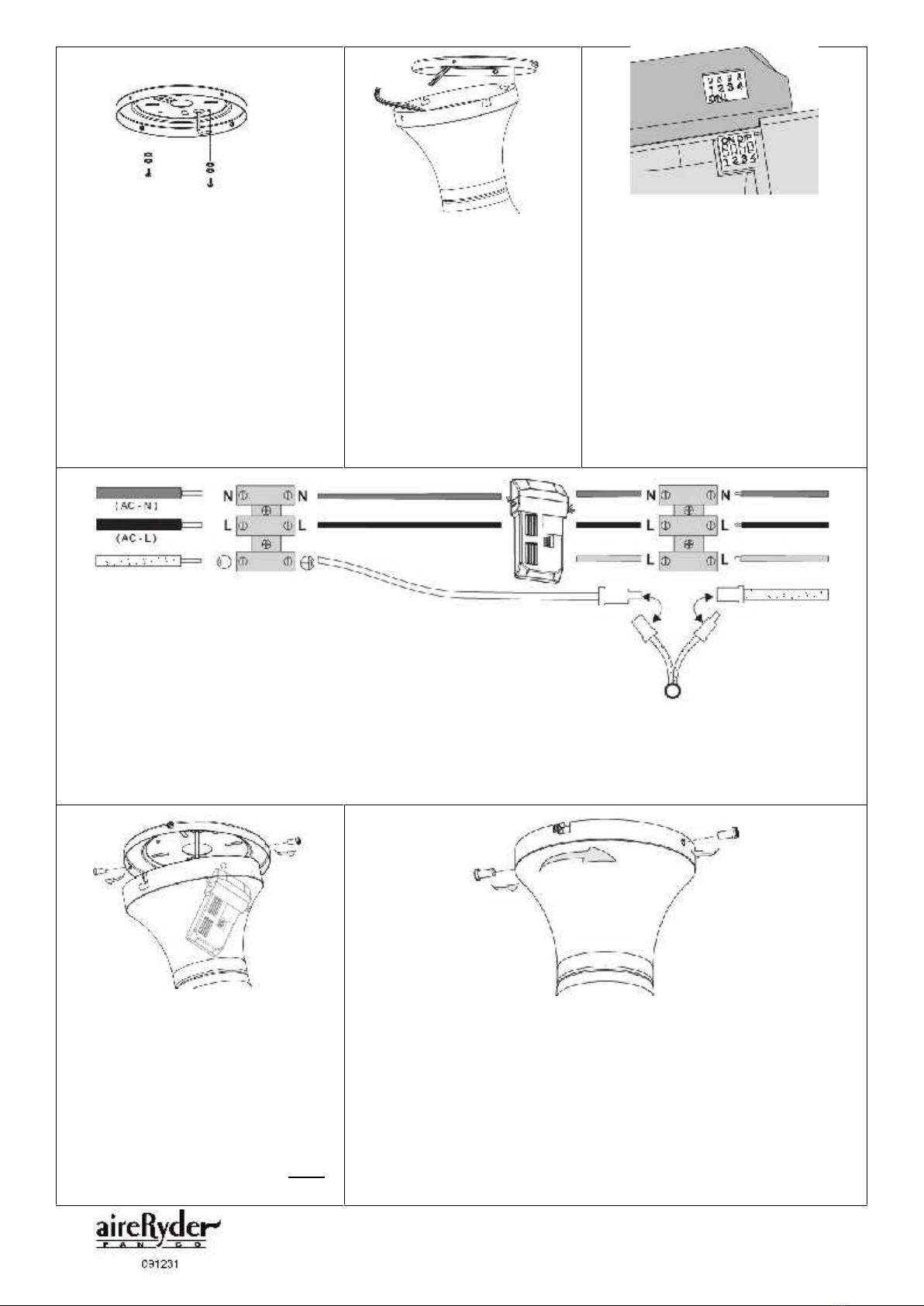

1. Pass the supply wires through
the hole in the mounting bracket.
Secure the mounting bracket to a
ceiling joist or other structural
ceiling element with two screws,
spring washers and flat washers.
Ensure that the support for the
mounting bracket is capable of
safely holding the moving weight
of the fan.
2. Lift the fan assembly and
hand onto the hook on mounting
bracket. This will permit you to
make the electrical connections
without having to hold the fan up
as well.
3. There is a frequency-setter
respectively in the transmitter and
receiver. This "DIP Switch" is a 4
key unit.All keys were set
at "ON" position in the beginning.
Set the keys to a different code.
Make sure the same numbered
keys are switched "ON" for both
DIP Switches. Take note that the
"ON" position may have different
orientation in each.
4. Make wire connections. Follow diagram above and make sure that all exposed wires are tighten by
screw on terminal block.
Note: Wires from house may vary in color and may not included ground wire (green).After wiring is
completed, gently push wires into junction box with terminal block upward.
5-1. After the splicing has been made, gently
place the receiver into the canopy and secure it
in place using double-sided adhesive tapes
which pre-adhered on the back of the receiver.
5-2. Take off side screws (one of each across)
on mounting bracket first, then loosen the other
two.
6-1. Push up the canopy until the two screws on
mounting bracket are engaged with L type slot holes
on canopy.
6-2. Rotate the canopy slightly until the two screw
heads are in the L type slot holes.
6-3. Tighten 4 screws firmly.
From Fan
From mounting bracket
Orange(For light kit)
Orange
Brown (Motor-L)
Blue (Motor-N)
Brown
Blue
Blue
Brown
Green/Yellow
Blue
Brown
Green/Yellow
Terminal block on
Mounting bracket
From House

4

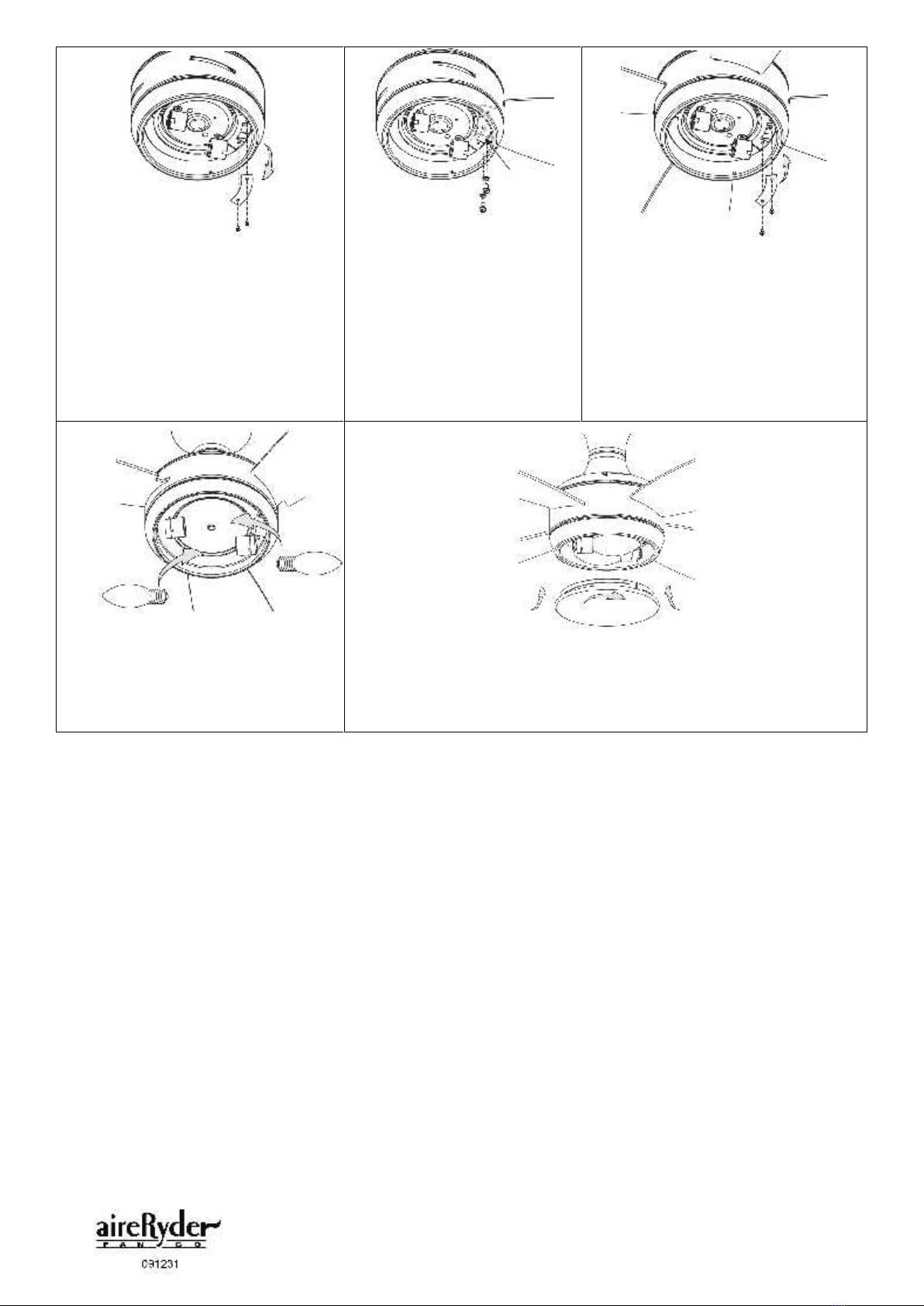

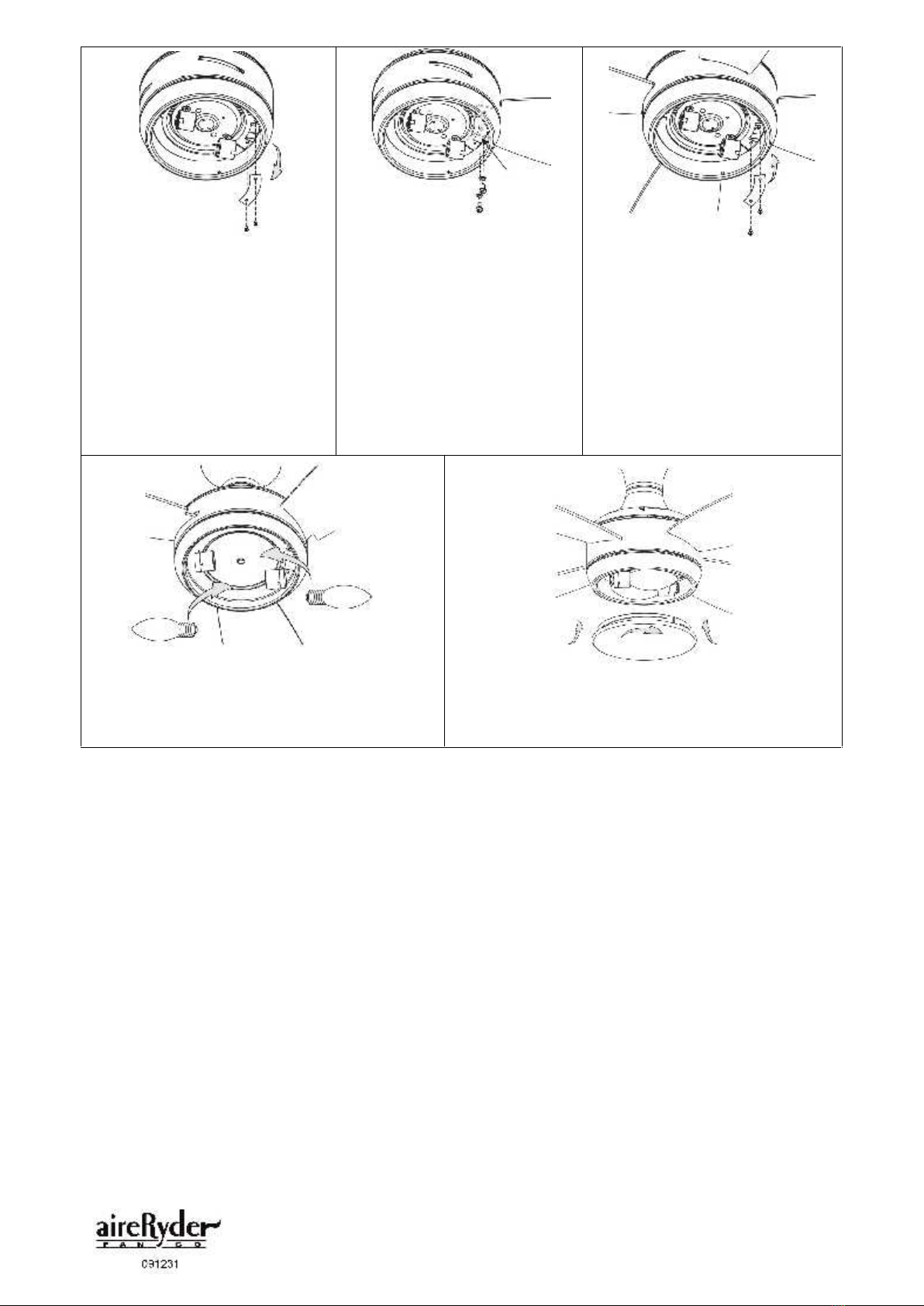

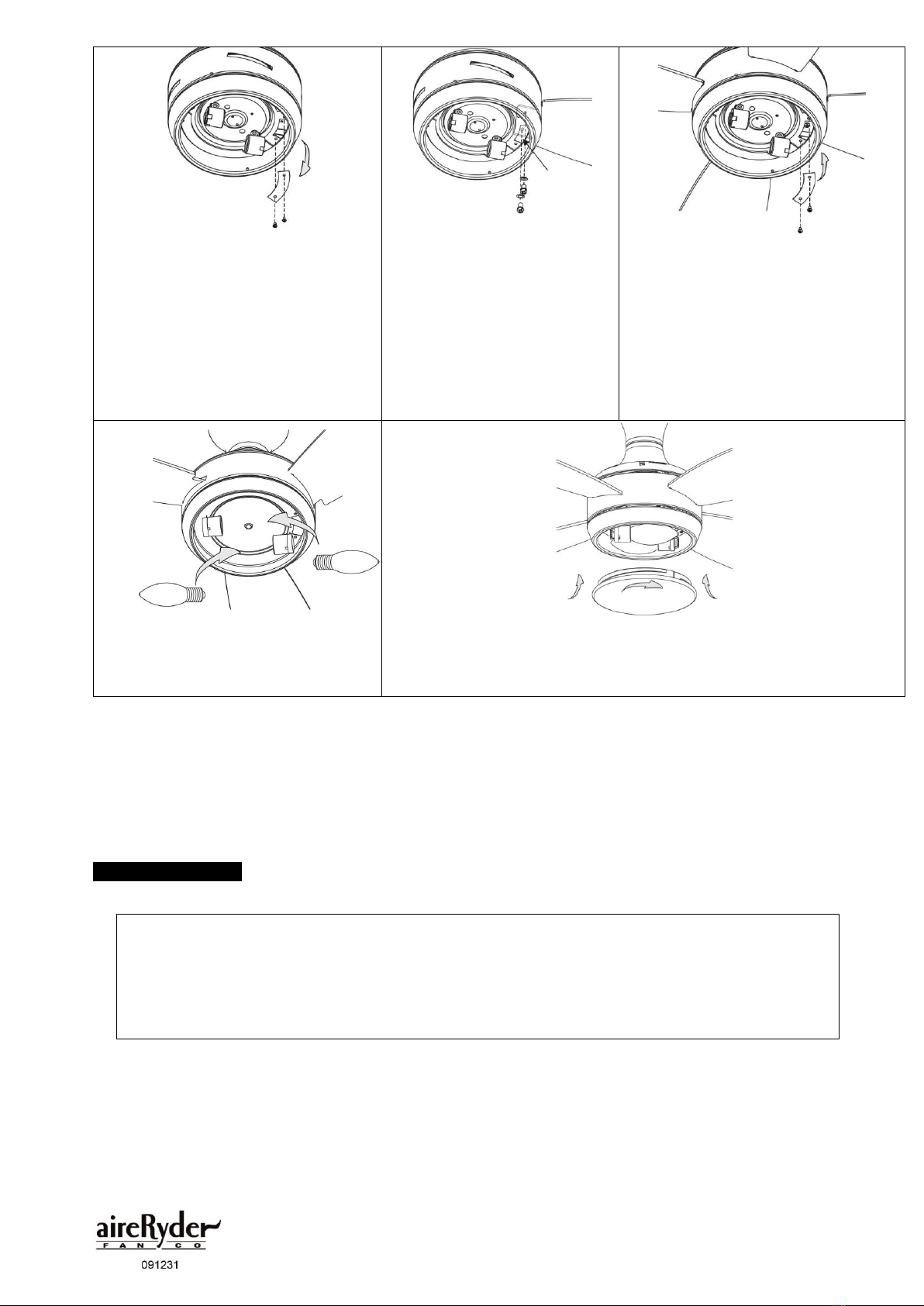

7. Remove the plate at light kit
housing that covers the
fan-shaped hole.
8-1. Insert the blade into fan
blade hole.
8-2. Fasten blade onto motor
assembly through fan-shaped
hole using the washer & motor
screws provided from hardware
bag.
8-3. Adjust the light kit to the
right position for blade
assembly, repeat the above
step(8-2) until 4 blades
assembled well.
9. Re-attach the plate in place
after blade installation is
completed.
10. Install two proper lamps to the sockets (E27,
B Type, max. 40W, not included).
11. Install the glass shade onto the fan light housing by
carefully rotating the lampshade clockwise.

5
OPERATING THE FAN
Check the fan before switching it on!
Risk of injury: The fan can only be operated if no defects have been found upon inspection.
In case a part is defective, it will have to be replaced before using the fan.
Risk of injury: Before changing the fan rotating direction, the fan has to be switched off and come
to a complete stop.
Check that the fan is in safe operating condition:
-Check to make sure that there are no visible defects.
-Verify that all parts are properly installed and fastened.
Remote control
Install 9 volt batteries (not included) to the transmitter.
-Press the " " button to turn the light on or off.
-Press one of the fan speed buttons to control the speed of the fan:
oHI: High speed
oMED: Medium speed
oLOW: Low speed
-Press the OFF button to turn off the fan.
Fan rotating direction switch
The switch on the fan housing controls the direction of rotation. This
changes the direction of air movement:
-In cold weather: Push the switch “RIGHT” so that the fan will
circulate the warm air trapped near the ceiling to move
downwards throughout the room.
-In hot weather: Push switch “LEFT” so that the fan will create a breeze and circulate the air to
the room.
CLEANING
Risk of injury: Before cleaning the fan, always switch off the power at the main circuit breaker and
wait until the fan has come to a complete stop.
Clean the fan with a dry or damp soft cloth. Do not use any liquids or detergents.
DISPOSAL
Disposal of the fan: You are required to dispose of electric and electronic appliances separately from
your household waste. Please inquire at your municipality regarding proper ways of disposal.
By separately disposing of your electric and electronic appliances, you are participating in recycling and
you are helping to prevent potentially toxic substances from polluting the environment.
Disposal of the packaging: The packaging consists of cardboard and marked plastic and Styrofoam
which can be recycled. Please recycle.

6
MALFUNCTIONS – TROUBLE SHOOTING
Risk of injury: Inappropriate repairs can lead to the fan not functioning safely. This can cause a
hazard for yourself and your environment.
Most malfunctions are caused by small errors which you can easily resolve by yourself. Please check
the following table before contacting your retailer. This way, you can spare yourself a lot of effort and
cost.
Malfunction
Underlying cause (error)
Solution
Fan does not turn.
Fan switched off?
Switch on fan.
No mains voltage?
Check circuit breaker.
Batteries of remote control empty?
Install new batteries.
Fan vibrates.
Fan not installed properly?
Install fan thoroughly according
to installation instructions.
Light does not work.
Lamp defective?
Exchange lamp.
If you can not resolve the malfunction yourself, please ask your retailer directly.
Please note that the warranty will be voided by inappropriate repairs.
TECHNICAL DATA
Speed
Voltage
Power
RPM
HI
230V ~ / 50Hz
59W
177
MED
35.8W
140
LOW
14.42W
55
MANUFACTURER
Vaxcel International Co., Ltd.
121 E North Avenue, Carol Stream, IL, USA
www.vaxcel.com

1
INSTRUCCIONES DE INSTALACION Y USO
Ventilador de techo modelo Saturn (FN72238)
ANTES DE EMPEZAR
Uso correcto:
-Este producto está diseñado exclusivamente como ventilador de techo con fines no
comerciales.
-El producto debe instalarse y usarse de acuerdo con estas instrucciones.
-Cualquier uso de este producto que no se atenga a estas instrucciones no estará cubierto por
la garantía legal del fabricante.
Conserve la caja y el embalaje original. La garantía sólo será válida si el producto se devuelve con su
embalaje original completo.
POR SU SEGURIDAD
Instrucciones generales de seguridad:
-Para emplear este producto de manera segura, debe haber leído y comprendido estas
instrucciones antes de instalar o emplear el producto.
-Siga todas las instrucciones de seguridad. Si hace caso omiso de estas instrucciones de
seguridad, pondrá en peligro su propia seguridad y la de otros.
-Guarde estas instrucciones para referencias futuras.
-Con el fin de asegurar el funcionamiento seguro del producto, deben instalarse
adecuadamente todas las partes del mismo.
-Está prohibido modificar el producto y usar piezas no aprobadas.
-Este producto no está diseñado para ser empleado por personas (niños incluidos) que tengan
las capacidades sensoriales o psíquicas limitadas, ni por personas con poca experiencia o
conocimientos, a menos que sean supervisadas o hayan recibido instrucciones en relación
con el uso del producto por una persona responsable de su seguridad. Los niños deben estar
supervisados para asegurarse de que no juegan con el producto.
Seguridad eléctrica:
-La instalación eléctrica debe llevarla a cabo un electricista cualificado y debe realizarse en
cumplimiento con las normativas nacionales y locales.
-Utilice un interruptor automático para fallos de corriente con una corriente residual establecida
en no más de 30 mA.
-Asegúrese de instalar un interruptor de desconexión para todos los polos con una separación
de contacto de al menos 3 mm entre los polos en el cableado provisto con el ventilador de
techo.
-Antes de conectar el aparato, asegúrese de que la tensión de la red eléctrica, se corresponde
con la tensión indicada en el aparato
-El ventilador debe estar bien conectado a tierra para evitar el riesgo de descargas eléctricas.
-Desconecte la corriente antes de conectar, reparar o limpiar el ventilador.
-Instale únicamente el tipo de bombillas adecuadas para su ventilador.
Almacenamiento y transporte:
-Guarde siempre el ventilador en un ambiente seco.
-Proteja el ventilador de posibles daños durante su transporte.

2
Instrucciones de seguridad específicas para este ventilador:
-Fije el ventilador directamente a la estructura del techo.
-La capacidad de carga de la estructura del techo de la que se cuelgue el ventilador debe ser
de al menos 100 kg.
-La distancia mínima entre las palas del ventilador y el suelo debe ser de 2,3 m.
-No monte nunca el ventilador en exteriores ni en un ambiente húmedo o mojado. El ventilador
no puede instalarse cerca del agua (ej. bañera, piscina, conexión de agua).
-El ventilador únicamente puede conectarse de manera horizontal en el techo.
-Instale únicamente el tipo de bombillas adecuadas para su ventilador.
-Desconecte la corriente antes de conectar, reparar o limpiar el ventilador.
-El área del rotor debe mantenerse libre de cualquier objeto en todo momento.
-Tenga cuidado cuando trabaje cerca de las palas rotatorias.
ESQUEMA GENERAL DEL VENTILADOR
1. Caja del motor
2. Palas del ventilador
3. Embellecedor
4. Caja de la lámpara
5. Pantalla de cristal
6. Conexión para la dirección de rotación
DESEMBALAJE DEL VENTILADOR
-Desembale el ventilador y compruebe que el contenido está completo.
-Tire el embalaje. Véase también el apartado "Tratamiento de residuos".
Contenido del embalaje:
Instrucciones de instalación y uso
Tornillos
Soporte de montaje
Arandelas de resorte
Caja del motor
Arandelas planas
Palas del ventilador
Mando a distancia
Balancing-Kit
Receptor para el mando a distancia
Pantalla de cristal
Nota: En caso de que hubiera piezas dañadas o faltase alguna de ellas, póngase en contacto con
su distribuidor.
INSTALACIÓN
Riesgo de descarga eléctrica: Desconecte la electricidad con el interruptor automático del
cuadro eléctrico antes de instalar el ventilador.
Riesgo de descarga eléctrica: La instalación eléctrica debe llevarla a cabo un electricista
cualificado y debe realizarse en cumplimiento con las normativas nacionales y locales.
Riesgo de daños: Si necesita realizar agujeros para montar el ventilador, asegúrese de que hay
una distancia suficiente del taladro al cableado del techo.

3
1. Pase los cables de suministro a
través del agujero del soporte de
montaje.Asegure el soporte de
montaje a una viga del techo u otro
elemento estructural con dos tornillos,
arandelas de resorte y arandelas
planas. Asegúrese de que el soporte
de montaje puede sostener con
seguridad el peso en movimiento del
ventilador.
2. Levante la caja de montaje
y cuelguela en el gancho del
soporte de montaje. Esto le
permitirá hacer las conexiones
eléctricas necesarias sin
necesidad de tener que
sostener el ventilador a la vez.
3.
El mando a distancia y el receptor
tienen un interruptor de frecuencia
cada uno. Los llamados interruptores
DIP, tienen 4 palancas pequeñas
numeradas, que por fábrica se
encuentran en“ON“. Posicione estas
palancas con ayuda de un pequeño
destornillador o bolígrafo en una de
las combinaciones posibles.
Asegúrese de posicionar la misma
combinación en el mando a distancia
y el receptor. Tenga en cuenta de
que la dirección de la posición „On“
de estos puede ser diferente.
4. Conexión de la regleta: Afloje primero los tornillos de la regleta, de tal manera que los cables puedan
encajar. Siga las instrucciones como en el gráfico. Asegúrese de que las puntas de los cables se
encuentran completamente dentro de la regleta y están atornillados.
Nota: Los cables de conducción de la casa pueden tener colores diferentes, puede que no haya
disponible una condución por toma de tierra.
5-1. Instale ahora el receptor del
mando a distancia en el embellecedor
y fijelo con una cinta adhesiva doble
en su dorso.
5-2. Remueva los dos tornillos que se
encuentra de cara en el soporte de
montaje y afloje los dos restantes
pero sin removerlos.
6-1. Deslice el embellecedor hasta el techo y gírelo de tal manera
hasta que los dos tornillos del soporte de montaje entren en los
huecos con forma de L del embellecedor.
6-2. Gire el embellecedor hasta que este sujeto de una forma segura.
6-3. Sujete y atornille de forma segura estos dos tornillos así como los
dos tornillos que removió anteriormente.
Desde el
ventilador de
techo
Desde el soporte de montaje
Naranja (Lámpara)
Naranja
Marrón (Motor-L)
Azul (Motor-N)
Marrón
Azul
Azul
Marrón
Verde/Amarillo
Azul
Marrón
Verde/Amarillo
Regleta en el soporte
de montaje
Conducción de la
casa
a casa

4
7. Retire la protección metálica
curva de la caja de la lámpara
retirando los dos tornillos.
8-1. Introduzca la pala del
ventilador en la ranura de la
caja del motor.
8-2. Fije la pala a la caja del
motor con ayuda de una
arandela de papel y los
tornillos del motor.
8-3. Gire la caja de la lámpara
y repita los pasos 1 y 2 hasta
que todas las palas esten
instaladas.
9. Atornille de nuevo la protección
metálica curva en la caja de la
lámpara con los dos tornillos.
10. Coloque una bombilla adecuada .
(E27-de rosca, max. 40W; no incluida)
11. Coloque la pantalla de cristal a la caja de la lámpara y gire
cuidadosamente la pantalla en el sentido de las agujas del reloj hasta
quedar fija.
FUNCIONAMIENTO
Revise el ventilador antes de encenderlo!
Riesgo de daños: El ventilador solo puede ponerse en funcionamiento si no se han encontrado
defectos al revisarlo. Si alguna parte estuviera defectuosa, esta deberá reemplazarse antes de
utilizar el ventilador.
Riesgo de daños: Antes de cambiar la dirección de rotación del ventilador, este se ha de apagar
y dejar que se detenga por completo.
Compruebe que el ventilador está en buen estado para su funcionamiento:
-Revise y asegúrese de que no hay defectos visibles.
-Verifique que todas las piezas están correctamente instaladas y unidas.

5
Mando a distancia
El mando a distancia requiere una pila de 9 Voltios ( no incluida ).
-Apriete la tecla " ", para enceder o apagar la lámpara.
-Para enceder el aparato, apriete uno de los botones de
velocidad del ventilador:
oHI: Velocidad alta (HIGH)
oMED: Velocidad media (MEDIUM)
oLOW: Velocidad baja (LOW)
-Apriete el botón OFF para apagar el ventilador.
Cambio de la dirección de rotación del ventilador
El interruptor de la caja del ventilador controla la dirección de rotación.
Así, se cambia la dirección del movimiento del aire:
-Con tiempo frío: Empuje el interruptor hacia arriba (UP), de modo que el ventilador haga
circular hacia abajo el aire caliente que está cerca del techo y se reparta por toda la
habitación.
-Con tiempo cálido: Cambie el interruptor hacia abajo (DOWN), de modo que el ventilador
origine una brisa y haga circular el aire por la habitación.
LIMPIEZA
Riesgo de daños: Desconecte siempre la corriente desde el interruptor automático principal y
espere hasta que el ventilador se haya detenido por completo antes de limpiarlo.
Limpie el ventilador con un paño suave seco o húmedo. No emplee productos ni detergentes.
TRATAMIENTO DE RESIDUOS
Residuos del ventilador: Los residuos resultantes de los dispositivos eléctricos y electrónicos se
han de tratar por separado de los residuos domésticos. Diríjase a las autoridades de su municipio
para que le informen del modo adecuado de tratar los residuos.
Al separar los residuos de aparatos eléctricos y electrónicos, usted está colaborando con el reciclaje y
ayudando a prevenir que sustancias potencialmente tóxicas puedan contaminar el medio ambiente.
Residuos del embalaje: El embalaje está formado por materiales reciclables: cartón, plástico
identificado y poliestireno extruido. Por favor, recicle.

6
FALLOS-SOLUCIÓN DE PROBLEMAS
Riesgo de daños: Las reparaciones inapropiadas pueden dar lugar a un funcionamiento
inseguro del ventilador, que pueden constituir un riesgo para usted y su entorno.
La mayoría de los fallos tienen su origen en pequeños errores que usted puede resolver con
facilidad.Compruebe la siguiente tabla antes de ponerse en contacto con su distribuidor. De esta
manera, puede ahorrarse mucho esfuerzo y dinero.
Problema
Causa subyacente (error)
Solución
El ventilador no gira.
¿Está apagado?
Encienda el ventilador.
¿No llega corriente?
Revise el interruptor
automático.
¿Las pilas del mando a
distancia están gastadas?
Coloque pilas nuevas.
El ventilador vibra.
¿El ventilador no está instalado
adecuadamente?
Instálelo siguiendo
rigurosamente las instrucciones
de instalación
La luz no funciona.
¿La bombilla está defectuosa?
Cambie la bombilla.
Si no puede resolver el fallo usted mismo, póngase en contacto con su distribuidor.Tenga en cuenta
que la garantía quedará anulada si se llevan a cabo reparaciones inadecuadas.
DATOS TÉCNICOS
Velocidad
Voltaje
Potencia
RPM
HI
230V ~ / 50Hz
50W
177
MED
31W
140
LOW
13W
85
FABRICANTE
Vaxcel International Co., Ltd.
121 E North Avenue, Carol Stream, IL, USA
www.vaxcel.com

1
INSTALLATIONS- UND BEDIENUNGSANLEITUNG
Deckenventilator Modell Saturn (FN72238)
BEVOR SIE BEGINNEN
Bestimmungsgemäßer Gebrauch:
-Das Gerät ist ausschließlich zum nichtgewerblichen Betrieb als Deckenventilator bestimmt.
-Das Gerät muss entsprechend den Vorgaben dieserAnleitung installiert und betrieben werden.
-Jede nicht bestimmungsgemäße Verwendung bzw. alle nicht in dieserAnleitung beschriebenen
Tätigkeiten am Gerät stellen unerlaubten Fehlgebrauch ausserhalb der gesetzlichen
Haftungsgrenzen des Herstellers dar.
Bewahren Sie die komplette Originalverpackung für den Fall einer Rücksendung im Rahmen einer
Garantieleistung auf.
ZU IHRER SICHERHEIT
Allgemeine Sicherheitshinweise:
-Für einen sicheren Umgang mit dem Gerät müssen Sie diese Installations- und Bedienungs-
anleitung vor der Installation oder ersten Benutzung gelesen und verstanden haben.
-Beachen Sie alle Sicherheitshinweise! Wenn Sie die Sicherheitshinweise missachten,
gefährden Sie sich und andere.
-Bewahren Sie dieseAnleitung und Sicherheitshinweise für die Zukunft auf.
-Sämtliche Teile des Gerätes müssen richtig montiert sein, um einen einwandfreien Betrieb
sicherzustellen.
-Umbauten, eigenmächtige Veränderungen am Gerät sowie die Verwendung nicht
zugelassener Teile sind untersagt.
-Kinder, Personen mit eingeschränkten geistigen Fähigkeiten sowie Personen mit mangelnder
Kenntnis oder Erfahrung im Umgang mit dem Deckenventilator sind vom Gerät fernzuhalten.
Elektrische Sicherheit:
-Eine Elektroinstallation darf nur durch eine Elektrofachkraft unter Berücksichtigung der
einschlägigen VDE-Richtlinien und der nationalen und regionalen Richtlinien erfolgen.
-Die Absicherung muss mit einem Fehlerstrom-Schutzschalter (FI-Schalter) mit einem
Bemessungsfehlerstrom von nicht mehr als 30 mA erfolgen.
-Stellen Sie vor demAnschließen des Gerätes sicher, dass der Netzanschluss den
Anschlussdaten des Gerätes entspricht.
-Das Gerät darf nur innerhalb der angegebenen Grenzen für Spannung, Leistung und
Nenndrehzahl verwendet werden.
-Betreiben Sie das Gerät niemals in feuchter oder nasser Umgebung.
-Stellen Sie bei Installations- und Wartunsarbeiten sicher, dass das Gerät sowie die zuführende
Anschlussleitung stromlos geschaltet sind.
-Achten Sie bei der Installation darauf, dass die angeschlossenen Kabel einen Mindestabstand
von 3 mm zum Gehäuse nicht unterschreiten.
Lagerung und Transport:
-Gerät immer trocken aufbewahren.
-Gerät beim Transport vor Beschädigungen schützen.

2
Gerätespezifische Sicherheitshinweise:
-Der Deckenventilator muss in einer Mindesthöhe von 2,30 m (Abstand vom Boden zu den
Rotorblättern) installiert werden. Das Gerät darf nur direkt an die tragende Deckenstruktur
montiert werden.
-Der Deckenventilator darf nur an Decken angebracht werden, die mit einer Last von
mindestens 100 kg belastet werden dürfen.
-Der Deckenventilator darf nur waagerecht an Zimmerdecken installiert werden.
-Der Rotorbereich muss frei sein. Sämtliche Gegenstände müssen vom rotierenden Ventilator
ferngehalten werden.
-Das Gerät darf nicht im Freien betrieben werden.
-Das Gerät niemals Wasser oder anderen Flüssigkeiten aussetzen.
-Das Gerät darf nicht in Räumen mit Badewanne, Dusche oder Schwimmbecken sowie in der
Nähe von Wasseranschlüssen installiert werden.
-Verwenden Sie ausschließlich die für dieses Gerät vorgesehenen Leuchtmittel.
DAS GERÄT IM ÜBERLICK
1. Motorgehäuse
2. Rotorblätter
3. Abdeckung
4. Leuchtengehäuse
5. Leuchtenschirm
6. Richtungsschalter
AUSPACKEN
-Gerät auspacken und auf Vollständigkeit prüfen.
-Verpackung entsorgen – siehe auch Entsorgung.
Lieferumfang:
Gebrauchsanweisung
Schrauben
Montagebügel
Federringe
Deckenventilator
Unterlegscheiben
Rotorblätter
Fernbedienung
Auswucht-Kit
Empfänger für Fernbedienung
Leuchtenschirm
Hinweis: Sollte eines der Teile fehlen oder beschädigt sein, wenden Sie sich bitte an den Verkäufer.
INSTALLATION
Vorsicht, Stromschlaggefahr: Schalten Sie vor der Montage des Gerätes die Zuleitung
spannungsfrei! Schalten Sie den Strom erst ein, wenn alle Kabel vollständig angeschlossen sind
und der Schalter eingebaut ist.
Vorsicht, Stromschlaggefahr: Die Elektroinstallation darf nur durch eine Elektrofachkraft unter
Berücksichtigung der einschlägigen VDE-Richtlinien und der nationalen und regionalen Richtlinien
erfolgen.
Vorsicht, Verletzungsgefahr: Stellen Sie bei Unterputzverlegung des Kabels bereits vor dem
Bohren der Montagelöcher sicher, dass ausreichend Freiraum für die Kabelführung existiert. Ein
zu nah an den Montagelöchern verlegtes Kabel kann die Stabilität der Montagefläche
beeinträchtigen.

3
1. Führen Sie die Zuleitungskabel
durch die Öffnung im Montagebügel.
Befestigen Sie den Montagebügel an
einem Deckenbalken oder anderen
tragenden Element der Decke mit zwei
Schrauben, Federringen und
Unterlegscheiben. Stellen Sie sicher,
dass die tragende Struktur an der der
Montagebügel befestigt wird die
dynamische Last des Decken-
ventilators sicher trägt.
2. Heben Sie den Decken-
ventilator an und hängen Sie
ihn an den Haken des
Montagebügels. Nun können
Sie die Kabelverbindungen
herstellen, ohne das Gerät
halten zu müssen.
3.Fernbedienung und Empfänger
haben je einen Frequenzschalter.
Dieser sogenante DIP-Schalter hat 4
kleine nummerierte Hebel, die per
Werkseinstellung auf „ON“ gestellt
sind. Stellen Sie diese Hebel mittels
eines kleinen Schraubenziehers oder
Kugelschreibers auf eine der
möglichen Kombinationen. Stellen Sie
sicher, dass die gleiche Kombination
in der Fernbedienung und im
Empfänger eingestellt ist. Bitte
beachten Sie, dass die Richtung der
Position „On“ in beiden Einheiten
unterschiedlich sein kann.
4. Lüsterklemmenverbindung: Lösen Sie zunächst die Schrauben an den Lüsterklemmen, so dass die Kabel
aufgenommen werden können. Folgen Sie dann der nachfolgenden Abbildung. Stellen Sie sicher, dass die
Kabelenden vollständig innerhalb der Lüsterklemme liegen und fest verschraubt sind.
Hinweis: Haus-Zuleitungskabel können unterschiedliche Farben aufweisen; eine Erdungsleitung ist
möglicherweise nicht vorhanden.
5-1. Nun bringen Sie den Empfänger
vorsichtig in derAbdeckung unter und
befestigen Sie ihn mit dem doppel-
seitigen Klebeband auf dessen
Rückseite.
5-2. Entfernen Sie zwei gegenüber-
liegende Schrauben am Montage-
bügel und lösen Sie dann die
verbleibenden zwei Schrauben ohne
sie zu entfernen.
6-1. Heben Sie dieAbdeckung so an, dass die beiden Schrauben am
Montagebügel in den L-förmigen Schlitz derAbdeckung einrasten.
6-2. Drehen Sie dieAbdeckung leicht, bis die beiden Schrauben sicher
eingerastet sind.
6-3. Verschrauben Sie diese zwei sowie die zwei zuvor entfernten
Schrauben sicher.
Vom Decken-
ventilator
Vom Montagebügel
Orange (Leuchte)
Orange
Braun (Motor-L)
Blau (Motor-N)
Braun
Blau
Blau
Braun
Grün/Gelb
Blau
Braun
Grün/Gelb
Lüsterklemme
am Montagebügel
Hausleitungen

4
7. Entfernen Sie die gekrümmte
Metallabdeckung im Leuchten-
gehäuse indem Sie die beiden
Schrauben entfernen.
8-1. Führen sie ein Rotorblatt
in die Aussparung im Motor-
gehäuse ein.
8-2. Befestigen Sie das
Rotorblatt am Motor mittels
Papp-Unterlegscheibe und
Motorschraube.
8-3. Drehen Sie das Leuchten-
gehäuse und wiederholen Sie
Schritte 1 und 2 bis alle
Rotorblätter verschraubt sind.
9. Verschrauben Sie die gekrümmte
Metallabdeckung wieder im
Leuchtengehäuse mit den beiden
Schrauben.
10. Drehen Sie geeignete Leuchtmittel
(E27-Gewinde, max. 40W; nicht im
Lieferumfang enthalten) in die
Fassungen ein.
11. Setzen Sie den Leuchtenschirm auf das Leuchtengehäuse und
drehen Sie den Schirm vorsichtig im Uhrzeigersinn bis er fest sitzt.

5
BEDIENUNG
Vor dem Einschalten Gerät überprüfen!
Vorsicht, Verletzungsgefahr: Das Gerät darf nur in Betrieb genommen werden, wenn beim
Überprüfen keine Fehler gefunden werden. Ist ein Teil defekt, muss es unbedingt vor dem
nächsten Gebrauch ersetzt werden.
Vorsicht, Verletzungsgefahr: Vor dem Einstellen des Richtungsschalters das Gerät immer
stromlos schalten und warten, bis es vollständig zum Stillstand gekommen ist.
Überprüfen Sie den sicheren Zustand des Gerätes:
-Prüfen Sie, ob es sichtbare Defekte gibt.
-Prüfen Sie, ob alle Teile des Gerätes fest montiert sind.
Fernbedienung
Setzen Sie eine 9-Volt-Batterie (nicht im Lieferumfang enthalten) in die
Fernbedienung ein.
-Drücken Sie die " "-Taste, um das Licht an und aus zu schalten.
-Zum Einschalten des Gerätes eine der Geschwindigkeitstasten an
der Fernbedienung drücken:
oHI: Hohe Geschwindigkeit
oMED: Mittlere Geschwindigkeit
oLOW: Geringe Geschwindigkeit
-Zum Ausschalten des Gerätes die OFF-Taste an der
Fernbedienung drücken.
Richtungsschalter
Betätigen Sie den Richtungsschalter am oberen Teil des Motorgehäuses,
um die Drehrichtung des Deckenventilators zu ändern. Dies ändert die Richtung der Luftumwälzung:
-Bei warmem Wetter: Richtungsschalter nach unten drücken, um eine kühle Brise zu erzeugen.
-Bei kaltem Wetter: Richtungsschalter nach oben drücken, um die warme Luft von der Decke in
den Raum zu bewegen.
REINIGUNG
Vorsicht, Verletzungsgefahr: Vor allen Reinigungsarbeiten das Gerät immer stromlos schalten
und warten, bis es vollständig zum Stillstand gekommen ist.
Das Gerät mit leicht angefeuchtetem Tuch abwischen.
ENTSORGUNG
Gerät entsorgen: Sie sind verpflichtet, Elektro- und Elektronikaltgeräte separat, d.h. nicht mit dem
Hausmüll zu entsorgen. Informieren Sie sich bitte bei Ihrer Kommune über die Möglichkeiten der
geregelten Entsorgung. Mit der getrennten Entsorgung führen Sie dieAltgeräte dem Recycling oder
anderen Formen der Wiederverwertung zu. Sie helfen damit zu vermeiden, dass u. U. belastende
Stoffe in die Umwelt gelangen.
Verpackung entsorgen: Die Verpackung besteht aus Karton und entsprechend gekennzeichneten
Folien, die recycelt werden können. Führen Sie diese Materialien der Wiederverwertung zu.

6
STÖRUNGEN UND HILFE
Vorsicht, Verletzungsgefahr: Unsachgemäße Reparaturen können dazu führen, dass das Gerät
nicht mehr sicher funktioniert. Sie gefährden damit sich und ihre Umgebung.
Oft sind es nur keline Fehler, die zu einer Störung führen. Meistens können Sie diese leicht selbst
beheben. Bitte sehen Sie zuerst in der folgenden Tabelle nach, bevor Sie sich an den Verkäufer
wenden. So können Sie sich viel Mühe und eventuell auch Kosten ersparen.
Fehler/Störung
Ursache
Abhilfe
Gerät läuft nicht.
Gerät ausgeschaltet?
Gerät einschalten.
Keine Netzspannung?
Sicherung prüfen.
Batterien der Fernbedienung leer?
Neue Batterien einsetzen.
Gerät vibriert.
Gerät nicht richtig montiert?
Gerät sorfgfältig gemäß
Installationsanleitung montieren.
Beleuchtung funktioniert
nicht.
Leuchtmittel defekt?
Leuchtmittel austauschen.
Können Sie den Fehler nicht selbst beheben, wenden Sie sich bitte direkt an den Verkäufer.
Beachten Sie bitte, dass durch unsachgemäße Reparaturen auch der Gewährleistungsanspruch
erlischt und Ihnen ggf. Zusatzkosten entstehen.
TECHNISCHE DATEN
Geschwindigkeit
Nennspannung
Nennleistung
Umdrehungen/min
HI
230V ~ / 50Hz
59W
177
MED
35.8W
140
LOW
14.42W
55
HERSTELLER
Vaxcel International Co., Ltd.
121 E North Avenue, Carol Stream, IL, USA
www.vaxcel.com
