AirTechnic CLASSICO S User manual

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ USER’S MANUAL
ΑΠΟΡΡΟΦΗΤΗΡΑ CLASSICAL COOKER HOOD
Παρακαλούμε να διαβάσετε τις οδηγίες πριν χρησιμοποιήσετε το προϊόν
Please consult the manual before using the product
www.airtechnic.gr
Air-Conditioning & Ventilation Components & Systems
ΕΛ EN

Αγαπητέ πελάτη,
Ευχαριστούμε που επιλέξατε το προϊόν μας. Είναι
πολύ σημαντικό να τοποθετήσετε τον απορροφητήρα
σωστά, ώστε να τον χρησιμοποιείτε για αρκετό καιρό,
αποτελεσματικά και αξιόπιστα. Παρακαλούμε να διαβάσετε
το εγχειρίδιο χρήσης προσεκτικά πριν τη πρώτη χρήση.
Dear customer,
Thank you for choosing our product. It is very important
that you install the cooker hood correctly, to use it for a
long time, eciently and with reliability. Please read this
User’s Manual carefully before installation and using.
ΤΙ ΝΑ ΚΑΝΕΤΕ ΠΡΙΝ ΤΗΝ ΠΡΩΤΗ ΧΡΗΣΗ
α. Συνδέστε τον απορροφητήρα σε γειωμένη γραμμή
παροχής ρεύματος 220V.
“ΔΕΝ ΑΝΑΛΑΜΒΑΝΟΥΜΕ ΕΥΘΥΝΗ ΓΙΑ ΖΗΜΙΕΣ
ΠΟΥ ΕΧΟΥΝ ΠΡΟΚΛΗΘΕΙ ΑΠΟ ΜΗ ΓΕΙΩΜΕΝΕΣ
ΓΡΑΜΜΕΣ”
β. Συνδέστε τον απορροφητήρα σε αυτόνομο αεραγωγό
ή καμινάδα απόρριψης καυσερίων. Δεν πρέπει να
συνδέεται σε δίκτυο απόρριψης καυσαερίων άλλων
συσκευών.
γ. Συνδέστε τον απορροφητήρα σε γειωμένη πρίζα, ενώ
τα κουμπιά λειτουργίας βρίσκονται στη θέση o󰀨.
δ. Παρακαλούμε να εγκαταστήσετε τον απορροφητήρα
χρησιμοποιώντας τις οδηγίες που βρίσκονται μέσα στη
συσκευασία.
ε. O απορροφητήρας πρέπει να απέχει τουλάχιστον
75 εκατοστά από εστίες γκαζιού και τουλάχιστον 65
εκατοστά από ηλεκτρικές εστίες.
στ. Ο απορροφητήρας σας έχει τη δυνατότητα να
λειτουργεί σε ανακυκλοφορία χωρίς σύνδεση σε
αεραγωγό απόρριψης, με φίλτρα ενεργού άνθρακα.
Κατόπιν ζήτησης.
WHAT TO DO BEFORE 1st OPERATION
a. Please connect your cooker hood to a 220V grounded
power line.
“WE SHALL ASSUME NO RESPONSIBILITY
FOR ANY DAMAGE CAUSED BY UNGROUNDED
LINES”
b. Please connect your cooker hood to an autonomous
exhaust air duct or chimney. It must not be connected to
an exhaust system of other appliances.
c. Please plug your cooker hood to an earthed socket,
while the buttons on the control panel are in o position.
d. Please install your cooker hood using the instructions
within the packing.
e. The cooker hood must be at least 75 cm away from
gas hobs and at least 65 cm from electric hobs.
f. Your cooker hood has the option of operating in
reciculation mode without connection to exhaust duct,
with active carbon lters. Under Request.
1
ΣΥΝΔΕΣΗ ΜΕ ΤΟ ΣΥΣΤΗΜΑ ΕΞΑΕΡΙΣΜΟΥ
Υπάρχει μια έξοδος απόρριψης αέρα στον απορροφητήρα
σας. Συνδέστε το άνοιγμα στον αεραγωγό απόρριψης ή την
καμινάδα, με εύκαμπτο αεραγωγό αλουμινίου διαμέτρου
120 mm. Το δίκτυο απόρριψης πρέπει να διαθέτει όσο
το δυνατόν μικρότερο μήκος και λιγότερες καμπύλες.
Αυτό είναι πολύ σημαντικό για τη σωστή λειτουργία του
απορροφητήρα σας.
Παρακαλούμε βεβαιωθείτε ότι η έξοδος καυσαερίων
διαθέτει καπέλο βροχής για να αποτρέπει την είσοδο
βροχής στον απορροφητήρα.
CONNECTION TO DUCTING FUNCTION
There is an air discharge outlet on your cooker hood.
Connect the outlet to the exhaust duct or chimney, using
exible aluminum pipe 120 mm in diameter. The exhaust
ducting should be as short as possible and with the
lowest possible number of bends. This is important for
an ecient operation.
Please ensure that the exhaust outlet has a rain cap to
prevent the entry of rain into the cooker hood.
2
www.airtechnic.gr
Air-Conditioning & Ventilation Components & Systems
ΕΛ EN

ΛΕΙΤΟΥΡΓΙΑ ΑΝΑΚΥΚΛΟΦΟΡΙΑΣ
Σημείωση:
Eίναι απαραίτητο να εγκαταστήσετε φίλτρα ενεργού άνθρακα
για να χρησιμοποιήσετε τη λειτουργία ανακυκλοφορίας. Για
περισσότερες πληροφορίες παρακαλούμε να επικοινωνήσετε
με το τμήμα πωλήσεών μας.
Αφαιρέστε τα φίλτρα αλουμινίου από τον απορροφητήρα,
πιέζοντας τα κλείστρα προς τα μέσα και εγκαταστήστε
τα φίλτρα ενεργού άνθρακα που προμηθευτήκατε από
εξουσιοδοτημένους συνεργάτες της AIRTECHNIC. Ο
απορροφητήρας είναι έτοιμος για χρήση σε λειτουργία
ανακυκλοφορίας χωρίς να απαιτείται σύνδεση σε αεραγωγό
απαγωγής καυσαερίων.
RECIRCULATION FUNCTION
Note:
It is necessary to install carbon lters to use the
recirculation function. For more information, please
contact our sales department.
Please remove the cassette aluminum lter of the cooker
hood, by pressing the latches inward, and install the
ACTIVE CARBON FILTER that you have obtained from
authorized AIRTECHNIC partners. Your cooker hood is
ready to operate in recirculation mode without the need
to connect to an exhaust duct.
3

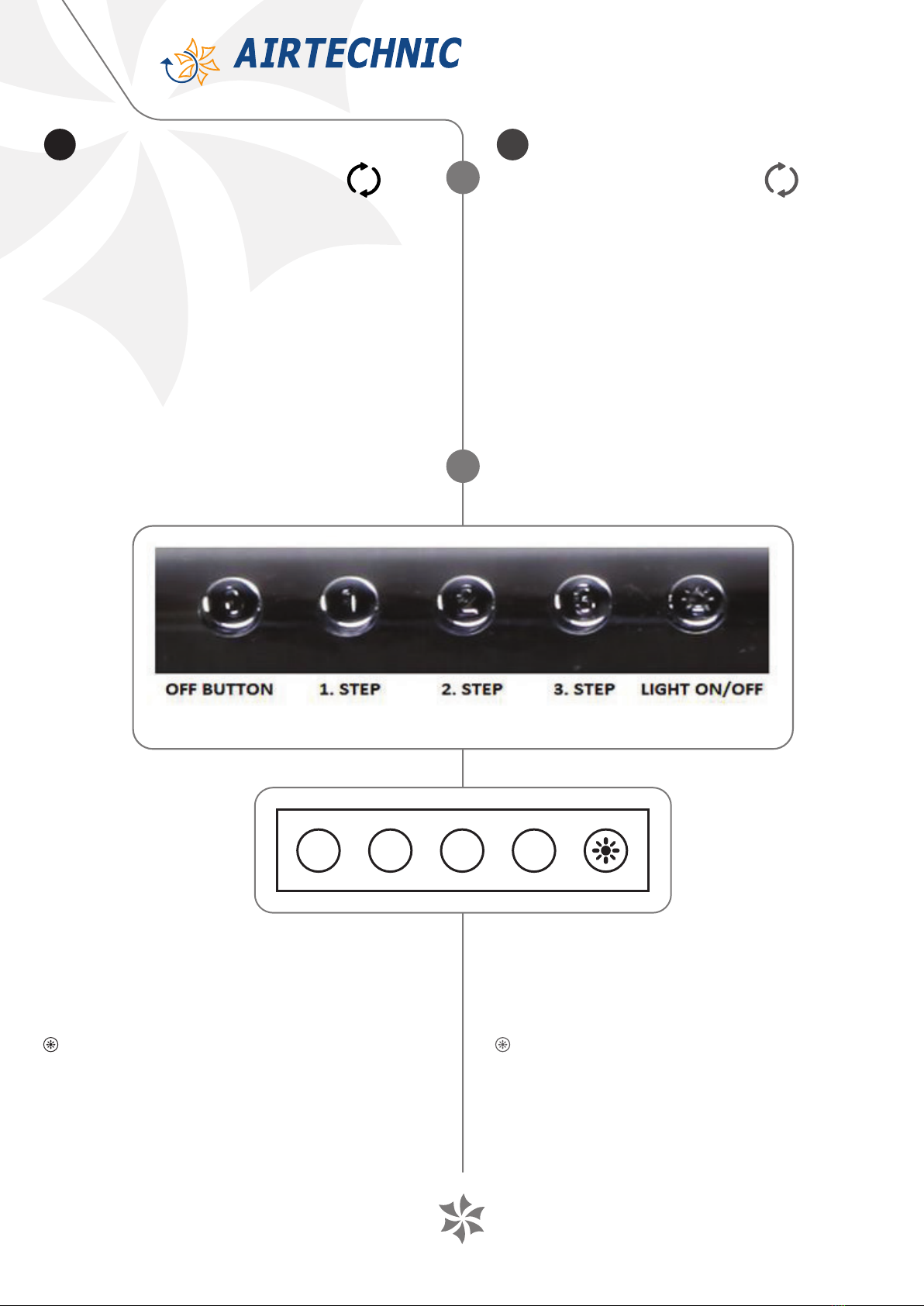

ΗΛΕΚΤΡΙΚΕΣ ΣΥΝΔΕΣΕΙΣ ΚΑΙ
ΛΕΙΤΟΥΡΓΙΕΣ
ELECTRICAL CONNECTION AND
FUNCTIONS
4
0 : Deactivate cooker hood
1 : Selecting 1st speed
2 : Selecting 2nd speed
3 : Selecting 3rd speed
: Activate / deactivate light
Note:
For simple cooking use speed levels 1 or 2.
For demanding cooking like frying, use speed level 3.
0 : Απενεργοποίηση απορροφητήρα
1 : Επιλογή 1ης ταχύτητας
2 : Επιλογή 2ης ταχύτητας
3 : Επιλογή 3ης ταχύτητας
: Ενεργοποίηση / απενεργοποίηση φωτισμού
Σημείωση:
Για απλό μαγείρεμα, χρησιμοποιήστε την 1η ή 2η ταχύτητα.
Για απαιτητικό μαγείρεμα όπως τηγάνισμα χρησιμοποιήστε
την 3η ταχύτητα.
01 2 3
www.airtechnic.gr
Air-Conditioning & Ventilation Components & Systems
ΕΛ EN

ΦΙΛΤΡΟ ΑΛΟΥΜΙΝΙΟΥ
Ο σκοπός του φίλτρου αλουμινίου είναι η κατακράτηση
των σωματιδίων λαδιού κατά τη διάρκεια του
μαγειρέματος. Όταν το φίλτρο βρωμίσει (ο χρόνος
εξαρτάται από τη χρήση), αφαιρέστε το και καθαρίστε
το με ζεστό νερό και απορρυπαντικό, είτε στο χέρι είτε
στο πλυντήριο πιάτων. Αφήστε το να στεγνώσει πριν το
επανατοποθετήσετε.
ALUMINIUM FILTER
The purpose of the cassette aluminum lter is to hold
the oil particles during cooking. When the lter becomes
clogged (the time depends on the usage), remove it and
wash it with warm water and detergent, either by hand,
or the dish washer. Let it dry before re-installing it.
5
6
ΦΙΛΤΡΟ ΕΝΕΡΓΟΥ ΑΝΘΡΑΚΑ
(ΛΕΙΤΟΥΡΓΙΑ ΑΝΑΚΥΚΛΟΦΟΡΙΑΣ)
Το φίλτρο ενεργού άνθρακα χρησιμοποιείται για να
αφαιρεί οσμές και πρέπει να αντικαθίσταται κάθε 4 μήνες
(δεν πλένεται).
ΠΡΟΣΟΧΗ: Να χρησιμοποιείτε μόνο ανταλλακτικά φίλτρα
από εξουσιοδοτημένους συνεργάτες της AIRTECHNIC.
ACTIVE CARBON FILTER
(RECIRCULATION FUNCTION)
Active carbon lter is used to remove odors and must be
replaced every 4 months (not washable).
NOTE: Use only replacement lters from authorized
AIRTECHNIC partners.
7
ΣΥΜΒΟΥΛΕΣ
Μην αντικαθιστάτε τα φίλτρα ενώ ο απορροφητήρας
βρίσκεται σε λειτουργία.
Χρησιμοποιήστε τον απορροφητήρα μόνο όταν
τοποθετείτε στην εστία μαγειρικό σκεύος.
Για την μεταφορά του απορροφητήρα ακολουθήστε τις
ενδείξεις που βρίσκονται στην αρχική του συσκευασία.
Προστατέψτε τον απορροφητήρα από καταστάσεις που
ενδεχομένως μπορούν να τον βλάψουν όπως υγρασία,
νερό, πτώσεις κλπ.
Κρατήστε τη συσκευασία μακριά από τα παιδιά και
απορρίψτε την καταλλήλως.
Αν έχετε κάποιο πρόβλημα με τον απορροφητήρα
σας παρακαλούμε να απευθυνθείτε μόνο σε
εξουσιοδοτημένους συνεργάτες της AIRTECHNIC.
RECOMMENDATION
Do not replace lters while the cooker hood is operating.
Operate the cooker hood only when placing a cookware
on the stove.
To transport the hood, follow the instructions on the
original package.
Protect the hood from situations that may damage it
such as moisture, water, drops, etc.
Keep the package away from children and dispose of it
properly.
If you have a problem with your hood please contact
only authorized AIRTECHNIC partners.
8
ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ
ΣΗΜΑΝΤΙΚΕΣ ΣΗΜΕΙΩΣΕΙΣ
1. Εμποδίστε ξένα αντικείμενα να πέσουν μέσα στον
απορροφητήρα και να προκαλέσουν ζημιά στον κινητήρα.
2. Χρησιμοποιήστε αεραγωγό αλουμίνιου αντί πλαστικού
για την απόρριψη των καυσαερίων και τοποθετήστε στην
έξοδο προστατευτική σίτα για να αποτρέπεται η είσοδος
ξένων αντικειμένων.
3. Μην πετάτε απρόσεκτα ζεστό λάδι και τρόφιμα στις εστίες.
4. Μην αφήνετε μαγειρικά σκεύη σε καυτή εστία.
5. Πρέπει να καθαρίζετε ή να αντικαθιστάτε περιοδικά το
φίλτρο του απορροφητήρα, εάν έχει συσσωρευτεί πολύ
λάδι.
INSTALLATION AND
IMPORTANT NOTES
1. Prevent any foreign objects falling into the cooker
hood and causing damage to the motor.
2. Use aluminum duct instead of plastic one for air
exhaust and install a protection grid at the outlet to
prevent foreign objects from entering.
3. Do not carelessly throw hot oil and foods on the stove.
4. Do not leave any cookware on the burning stove.
5. You must clean or replace the cooker hood lter
periodically if it has accumulated too much oil .
www.airtechnic.gr
Air-Conditioning & Ventilation Components & Systems
ΕΛ EN

6. Εάν δεν υπάρχει υπογραφή χρήστη στο πιστοποιητικό
εγγύησης ή ο καταναλωτής κάνει παραπλανητικές ή
εσφαλμένες δηλώσεις, διατηρούμε το δικαίωμα να
κινηθούμε νομικά. Σε μια τέτοια περίπτωση, η περίοδος
εγγύησης θα λήξει αμέσως.
7. Τα προϊόντα χωρίς πιστοποιητικό εγγύησης δεν
καλύπτονται από την εγγύηση.
8. Τα φίλτρα αλουμινίου θα πρέπει να πλένονται μια
φορά το μήνα (ανάλογα με την χρήση).
6. If there is no user signature on the warranty certicate,
or the consumer makes misleading or incorrect
statements, we reserve the right to take legal action. In
such a case, warranty period will end immediately.
7. Products without any warranty certicate are outside
of warranty cover.
8. Aluminum lters must be washed once a month
(depending on usage).
9
ΔΗΛΩΣΗ ΑΠΟΠΟΙΗΣΗΣ ΕΥΘΥΝΗΣ
Δεν φέρουμε καμία ευθύνη για πυρκαγιά ή ζημιές
που οφείλονται σε μη συμμόρφωση του χρήστη με τις
οδηγίες. Αυτό θα ακυρώσει επίσης την εγγύηση.
DISCLAIMER
We bear no responsibility for re or failures occurring
due to user’s failing to comply with the instructions. This
will also make the warranty void.
10
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ TECHNICAL INFORMATION
ΜΟΝΤΕΛΟ  MODEL CLASSICOS CLASSICOD
Τάση Voltage
Συχνότητα Frequency
Ένταση ρεύματος Current
Ισχύς Power
Παροχή αέρα Flow rate
Φωτισμός LED LED light
Μόνωση κινητήρα Motor insulation class
Θερμική προστασία Thermal protection
Αριθμός κινητήρων Number of motors
Κατηγορία μόνωσης Insulation class
220 / 240V 220 / 240V
50 / 60 Hz 50 / 60 Hz
0,8 (A) 1,5 (A)
1 x 95 W 2 x 95 W
280 m3/h 420 m3/h
1 x 2 W 1 x 2 W
H H
120oC 120oC
1 1
CLASS 1 CLASS 1
www.airtechnic.gr
Air-Conditioning & Ventilation Components & Systems
ΕΛ EN

11
ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ TROUBLESHOOTING
Ελέγξτε το φίλτρο του ενεργού άνθρακα (αν υπάρχει
εγκατεστημένο). Πρέπει να αντικαθίσταται κάθε 4
μήνες.
Ελέγξτε την καμινάδα καυσαερίων αν είναι καθαρή
από ξένα αντικείμενα.
Ελέγξτε το φωτιστικό σώμα LED.
Ελέγξτε τα φίλτρα αλουμινίου.
Πρέπει να πλένονται μια φορά το μήνα.
Ελέγξτε την θέση του διακόπτη φωτισμού (Οn / O󰀨).
Ελέγξτε τα πλήκτρα αν έχει επιλεχθεί κάποια
ταχύτητα (1, 2 ή 3) και η συσκευή δεν είναι
απενεργοποιημένη.
Ελέγξτε αν η ηλεκτρική σύνδεση είναι σωστή.
Τάση 220-240V, σε γειωμένη παροχή ρεύματος.
Ελέγξτε τις ασφάλειες στον ηλεκτρικό πίνακα.
Check the active carbon lter (if installed).
It must be replaced every 4 months.
Check the exhaust chimney if it is clear of foreign
objects.
Check the LED light.
Check the aluminium lters.
Must be washed once a month.
Check the light switch position (On / O).
Check the buttons if a speed is selected (1, 2 or 3)
and the device is not switched o.
Check that the electrical connection is correct. Volt-
age 220-240V, on grounded power supply.
Check the fuses on the electrical panel.
Ο ΑΠΟΡΡΟΦΗΤΗΡΑΣ
ΔΕΝ ΛΕΙΤΟΥΡΓΕΙ
COOKER HOOD
IS NOT WORKING
Ο ΦΩΤΙΣΜΟΣ ΤΟΥ
ΑΠΟΡΡΟΦΗΤΗΡΑ
ΔΕΝ ΛΕΙΤΟΥΡΓΕΙ
Η ΑΝΑΡΡΟΦΗΣΗ
ΑΕΡΑ ΕΙΝΑΙ
ΧΑΜΗΛΗ
Η ΑΠΟΡΡΙΨΗ ΤΩΝ
ΚΑΥΣΑΕΡΙΩΝ ΕΙΝΑΙ
ΧΑΜΗΛΗ
COOKER HOOD
LIGHT IS NOT
WORKING
AIR SUCTION IS
LOW
AIR EXHAUST IS
LOW
X
X
X
X X
X
X
X X
X
www.airtechnic.gr
Air-Conditioning & Ventilation Components & Systems
ΕΛ EN

12
ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΑΠΟΡΡΟΦΗΤΗΡΑ
Χρησιμοποιήστε το πλαίσιο του απορροφητήρα για να
σημαδέψετε τις πάνω ή τις πίσω τρύπες σύνδεσης με
το σύστημα απαγωγής καυσαερίων (εικόνα 2). Κόψτε τη
τρύπα της εξόδου και χρησιμοποιήστε 4 βίδες 3.5 x 16
YHB για την εγκατάσταση του απορροφητήρα στο τοίχο.
Για την πίσω σύνδεση, ανοίξτε δύο τρύπες διαμέτρου
7.8 mm και βάθους 45 mm και τοποθετήστε 2 πείρους
διαμέτρου 8 mm. Βιδώστε τα στηρίγματα σχήματος L έτσι
ώστε να υπάρχει χώρος 10 mm ανάμεσα σε αυτά και τις
οπές (εικόνα 1). Τοποθετήστε τον απορροφητήρα σε αυτά
τα στηρίγματα μέσω των 2 υποδοχών στο πίσω μέρος
και στερεώστε τον σφίγγοντας τα στηρίγματα L. Ο τοίχος
πρέπει να είναι άθικτος και να τρυπηθεί χωρίς ζημιά,
αλλιώς δεν θα στηρίξει τον απορροφητήρα. Συνδέστε
τον εύκαμπτο αεραγωγό αλουμινίου για να ολοκληρωθεί
η εγκατάσταση. Μετά την εγκατάσταση μοντέλου ΙΝΟΧ,
παρακαλούμε να αφαιρέσετε τη διαφάνεια αλουμινίου
από την επιφάνεια του απορροφητήρα.
INSTALLATION OF THE COOKER HOOD
Use the cooker hood frame to mark the upper or back
connection holes for the exhaust system (Figure 2). Cut
the outlet hole and use 4 screws of 3.5 x 16 YHB to
install the cooker hood onto the wall. For the back con-
nection, drill two 7.8 mm in diameter, 45 mm deep holes
and place two dowels of 8mm diameter. Screw the L
brackets so as there is 10mm space between them and
the holes (Figure 1). Mount your cooker hood to those
brackets through the 2 slots in the back and x the cook-
er hood by tightening the L brackets. The wall must be
intact and drilled without any damage otherwise it will
not support the cooker hood. Connect the aluminum spi-
ral pipe to complete installation. After installation of inox
model hood, please remove the aluminum folio from the
surface of the hood.
www.airtechnic.gr
Air-Conditioning & Ventilation Components & Systems
1
ΕΛ EN

www.airtechnic.gr
Air-Conditioning & Ventilation Components & Systems
2
Το προϊόν αυτό δεν πρέπει να αντιμετωπίζεται όπως τα κοινά οικιακά
απορρίμματα. Αντίθετα, πρέπει να παραδοθεί σε αρμόδιο σημείο
συλλογής και ανακύκλωσης ηλεκτρικού και ηλεκτρονικού εξοπλισμού.
Εξασφαλίζοντας ότι το προϊόν αυτό απορρίπτεται σωστά, βοηθάτε
την πρόληψη πιθανών αρνητικών συνεπειών για το περιβάλλον
και την ανθρώπινη υγεία, οι οποίες θα μπορούσαν να προκληθούν
από ακατάλληλο χειρισμό των αποβλήτων του προϊόντος. Για
αναλυτικές πληροφορίες σχετικά με την ανακύκλωση του προϊόντος,
επικοινωνήστε με το αρμόδιο γραφείο της περιοχής σας, την τοπική
υπηρεσία αποκομιδής οικιακών απορριμμάτων ή το κατάστημα από το
οποίο αγοράσατε το προϊόν.
This product should not be treated as ordinary household waste.
Instead, it must be delivered to a suitable point for the collection and
recycling of electrical and electronic equipment. By ensuring that this
product is disposed of correctly, you are helping to prevent potential
negative consequences for the environment and human health, which
could be caused by improper handling of the product waste. For
detailed information about product recycling, contact your local oce,
local household waste service or the shop where you purchased the
product.
ΜΕ ΕΠΙΦΥΛΑΞΗ ΤΟΥ ΔΙΚΑΙΩΜΑΤΟΣ ΓΙΑ ΜΕΤΑΒΟΛΕΣ ΤΩΝ
ΧΑΡΑΚΤΗΡΙΣΤΙΚΩΝ ΧΩΡΙΣ ΚΑΜΙΑ ΕΠΙΔΡΑΣΗ ΣΤΗ ΛΕΙΤΟΥΡΓΙΑ
ΤΗΣ ΣΥΣΚΕΥΗΣ
RESERVING THE RIGHT TO CHANGE THE CHARACTERISTICS
WITHOUT AN EFFECT ON THE OPERATION OF THE APPLIANCE
ΕΛ EN

www.airtechnic.gr
Air-Conditioning & Ventilation Components & Systems
Michail Karaoli Str. 19, Nea Chalkidona, 14 343, Athens tel.: [phone] / fax.: [phone] / e-mail: [email protected]
End of Meandrou Str., 570 13, Oraiokastro, Thessaloniki tel.: [phone] / e-mail: [email protected]
4th km Thiva - Chalkida Ave., 32 200, Thiva tel.: [phone] / e-mail: [email protected]
Main O󰀩ce Athens:
Factory Thessaloniki:
Factory Thiva:
