Allegion Normbau Disinfectant and soap dispenser... Manual

Desinfektionsmittel- und Seifenspender 500ml / 1000ml; Falthandtuchspender; Kosmetiktuchspender; Toilettenpapierspender;
Abfallkorb 30l / 54l
Disinfectant and soap dispenser 500ml/1000ml ; hand towel dispenser; tissue dispenser; toilet paper dispenser; waste bin 30l / 54l
Distributeur de désinfectant et de savon 500ml / 1000ml; distributeur d’essuie-mains; distributeur de mouchoirs en papier; distributeur de
papier toilette; corbeille 30l / 54l
Ontsmettingsmiddel- en zeepdispenser 500ml / 1000ml; Dispenser voor handdoekjes; Dispenser voor cosmetische doekjes; Dispenser voor
toiletpapier; Prullenbak 30liter / 54liter

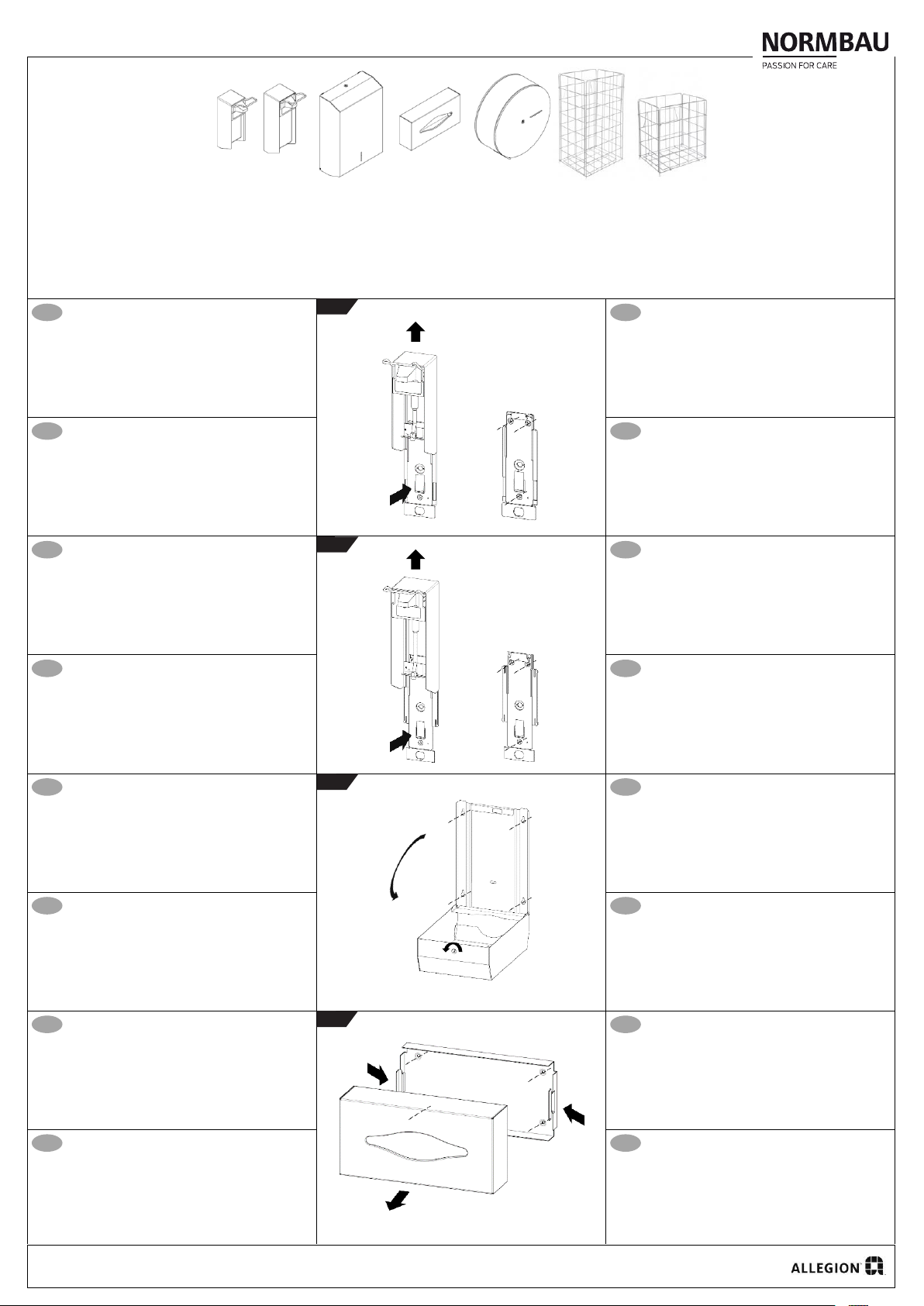

Desinfektionsmittel- und Seifenspender 500ml 2290044
Flasche herausnehmen.
Lasche in der mitte drücken und gleichzeitig den Spender nach
oben weg ziehen.
Dann die Grundplatte mit 3 Schrauben, Unterlegscheiben und
Dübel befestigen.
Spender wieder von oben auf die Grundplatte ziehen und Flasche
einsetzen.
.
Distributeur de désinfectant et de savon 500ml2290044
Retirer le flacon.
Appuyer sur le milieu de la languette touten faisant glisser le
distributeur vers le haut.
Fixer ensuite le support à l’aide de 3 vis, rondelles et goujons.
Replacer le distributeur sur le support en le faisant glisser à partir
du haut et insérer le flacon.
Disinfectant and soap dispenser 500ml 2290044
Take out the bottle.
Press the tab in the middle and pull the dispenser upwards and out.
Fasten the base plate in place using three screws, washers and
dowels.
Pull the dispenser back down onto the base plate and insert the
bottle.
Ontsmettingsmiddel- en zeepdispenser 500 ml 2290044
Verwijder de fles.
Druk op het lipje in het midden en trek de dispenser naar boven en
naar buiten.
Bevestig vervolgens de bodemplaat met behulp van 3 schroeven,
ringen en pluggen.
Trek de dispenser terug naar beneden op de bodemplaaten plaats
de fles.
Desinfektionsmittel- und Seifenspender 1000ml 2299045
Flasche herausnehmen.
Lasche in der Mitte drücken und gleichzeitig den Spender nach
oben weg ziehen.
Dann die Grundplatte mit 3 Schrauben, Unterlegschreiben und
Dübel befestigen.
Spender wieder von oben auf die Grundplatte ziehen und Flasche
einsetzen.
Distributeur de désinfectant et de savon 1000ml 2290045
Retirer le flacon.
Appuyer sur le milieu de la languette touten faisant glisser le
distributeur vers le haut.
Fixer ensuite le support à l’aide de 3 vis, rondelles et goujons.
Replacer le distributeur sur le support en le faisant glisser à partir
du haut et insérer le flacon.
Disinfectant and soap dispenser 1000ml 2290045
Take out the bottle.
Press the tab in the middle and pull the dispenser upwards and out.
Fasten the base plate in place using three screws, washers and
dowels.
Pull the dispenser back down onto the base plate and insert the
bottle.
Ontsmettingsmiddel- en zeepdispenser 1000ml 2290045
Verwijder de fles.
Druk op het lipje in het midden en trek de dispenser naar boven en
naar buiten.
Bevestig vervolgens de bodemplaat met behulp van 3 schroeven,
ringen en pluggen.
Trek de dispenser terug naar beneden op de bodemplaaten plaats
de fles.
Falthandtuchspender 22900042 / 2290041 / 0506531
Abdeckung vom Spender mit dem Schlüssel öffnen und nach unten
klappen.
Dann die Grundplatte mit 4 Schrauben und Dübel befestigen (oder
2 Schrauben diagonal mit Dübel).
Abdeckung wieder nach oben klappen und mit dem Schlüssel
schließen.
distributeur d’essuie-mains 2290042 / 2290041 / 0506531
Ouvrir le couvercle du distributeur à l’aide de la clé et le rabattre
vers le bas.
Fixer ensuite le support à l’aide de 4 vis et goujons (ou 2 vis et
goujons, en diagonale).
Rabattre le couvercle vers le haut et fermer avec la clé.
hand towel dispenser 2290042 / 2290041 / 0506531
Open the dispenser cover with the key and fold it down.
Then fasten the base plate in place using four screws and dowels
(or two screws diagonally with dowels).
Flip the cover back up and lock with the key.
Dispenser voor handdoekjes 2290042 / 2290041 / 0506531
Open de kap van de dispenser met de sleutel en klap deze naar
beneden.
Bevestig vervolgens de bodemplaat met behulp van 4 schroeven en
pluggen (of 2 schroeven diagonaal met pluggen).
Klap de kap weer naar boven en vergrendel deze met de sleutel.
Kosmetiktuchspender 2290043 / 0506533
Abdeckung vom Spender von der Grundplatte klipsen.
Dann die Grundplatte mit 4 Schrauben und Dübel befestigen (oder
2 Schrauben diagonal mit Dübel).
Abdeckung wieder auf die Grundplatte klipsen.
distributeur de mouchoirs en papier 2290043 / 0506533
Déclipser le couvercle du support.
Fixer ensuite le support à l’aide de 4 vis et goujons (ou 2 vis et
goujons, en diagonale).
Reclipser le couvercle sur le support.
tissue dispenser 2290043 / 0506533
Clip the dispenser cover from the base plate.
Then fasten the base plate in place using four screws and dowels
(or two screws diagonally with dowels).

Dispenser voor cosmetische doekjes 2290043 / 0506533
Klik de kap van de dispenser los van de bodemplaat.
Bevestig vervolgens de bodemplaat met behulp van 4 schroeven en
pluggen (of 2 schroeven diagonaal met pluggen). Klik de kap weer
vast op de bodemplaat.
DE
FR
GB
NL
DE
2.
FR
GB
NL
DE
FR
GB
NL
DE
FR
GB
NL
2.
1.
3.
4.
NORMBAU GmbH
77871 Renchen/Germany
Schwarzwaldstraße 15
Montageanleitung
Fixing instructions
Notice de montage
Montage handleiding
EDV-Nr. 8214 131 47269139 |A
|

Toilettenpapierspender 2290046
Abdeckung vom Spender mit dem Schlüssel öffnen und nach unten
klappen.
Dann die Grundplatte mit 3 Schrauben und Dübel befestigen.
Abdeckung wieder nach oben klappen und mit dem Schlüssel
schließen.
distributeur de papier toilette2290046
Ouvrir le couvercle du distributeur à l’aide de la clé puis le rabattre
vers le bas.
Fixer le support à l’aide de 3 vis et goujons.
Rabattre le couvercle vers le haut et fermer avec la clé.
toilet paper dispenser 2290046
Open the dispenser cover using the key and fold it down.
Then fasten the base plate in place using three screws and dowels.
Flip the cover back up and lock with the key.
Dispenser voor toiletpapier 2290046
Open de kap van de dispenser met de sleutel en klap deze naar
beneden.
Bevestig vervolgens de bodemplaat met 3 schroeven en pluggen.
Klap de kap weer naar boven en vergrendel deze met de sleutel.
Abfallkorb 30l 2290047 / 0506537
Freistehend:
Abfallkorb auffalten und auf die gummierte Füße abstellen.
Wandmontage:
Abfallkorb auffalten und mit 2 Schrauben, Unterlegscheiben und
Dübeln befestigen.
corbeille 30l2290047 / 0506537
Sur pied :
Déplier la corbeille et la monter sur les pieds en caoutchouc.
Fixation murale :
Déplier la corbeille et la fixer au mur à l’aide de 2 vis, rondelles et
goujons.
waste bin 30l 2290047 / 0506537
Free-standing:
Unfold the waste bin and place on the rubber feet.
Wall installation:
Unfold the waste bin and fasten in place with two screws, washers
and dowels.
Prullenbak 30liter 2290047 / 0506537
Vrijstaand:
vouw de prullenbak uit en plaats deze op de rubberen voet.
Wandmontage:
vouw de prullenbak uit en bevestig deze met behulp van
2 schroeven, ringen en pluggen.
Abfallkorb 54l 2290048 / 0506538
Freistehend:
Abfallkorb auffalten und auf die gummierte Füße abstellen.
Wandmontage:
Abfallkorb auffalten und mit 2 Schrauben, Unterlegscheiben und
Dübeln befestigen.
corbeille 54l 2290048 / 0506538
Sur pied :
Déplier la corbeille et la monter sur les pieds en caoutchouc.
Fixation murale :
Déplier la corbeille et la fixer au mur à l’aide de 2 vis, rondelles et
goujons.
waste bin 54l 2290048 / 0506538
Free-standing:
Unfold the waste bin and place on the rubber feet.
Wall installation:
Unfold the waste bin and fasten in place with two screws, washers
and dowels.
Prullenbak 54liter 2290048 / 0506538
Vrijstaand:
vouw de prullenbak uit en plaats deze op de rubberen voet.
Wandmontage:
vouw de prullenbak uit en bevestig deze met behulp van
2 schroeven, ringen en pluggen.
DE
FR
GB
NL
DE
FR
GB
NL
DE
FR
GB
NL
5.
6.
7.
