Alpha tools A-BH 920 User manual

A-BH 920
Art.-Nr.: 42.582.19 I.-Nr.: 01019

kOriginalbetriebsanleitung
Bohrhammer
tOriginal operating instructions
Rotary Hammer
pMode d’emploi d’origine
Marteau perforateur
mManual de instrucciones original
Taladro percutor
CIstruzioni per l’uso originali
Martello perforatore
lOriginal betjeningsvejledning
Borehammer
UOriginal-bruksanvisning
Borrhammare
qAlkuperäiskäyttöohje
Poravasara
AEredeti használati utasítás
Fúrókalapács
BOriginalne upute za uporabu
Čekić za bušenje
jOriginální návod k obsluze
Vrtací kladivo
XOriginalna navodila za uporabo
Vŕtacie kladivo
ZOrijinal Kullanma Talimatı
Kırıcı Delici
LOriginal-driftsveiledning
Borhammer
EUpprunalegar notandaleiðbeiningar
Borhamar
HOriģinālā lietošanas instrukcija
Perforators
.Originaalkasutusjuhend
Puurvasar
GOriginali naudojimo instrukcija
Perforatorius
Anleitung_A_BH_920_SPK7:_ 27.01.2010 16:22 Uhr Seite 1

쮕Um eine Beschädigung des Gerätes zu vermeiden, soll die Umschaltung zwischen
den einzelnen Funktionen nur im Stillstand erfolgen.
tSelect between the individual functions only when the equipment is at a standstill. If
you fail to observe this point, the equipment may be damaged.
pPour éviter tout endommagement de lʼappareil, la commutation entre les différentes
fonctions doit se faire à lʼarrêt.
mPara evitar dañar el aparato, cambiar entre las funciones sólo cuando el mismo se
haya parado completamente.
CPer evitare danni allʼapparecchio, il passaggio da una funzione allʼaltra deve avvenire
solo ad utensile fermo.
lFor at undgå at maskinen beskadiges skal omskift mellem de enkelte funktioner ske,
når maskinen står stille.
UFör att undvika skador på maskinen får man endast koppla om mellan de olika
funktionerna medan maskinen står stilla.
qVaihdepyörästön vahingoittumisen välttämiseksi saa porauksen / iskuporauksen
vaihtokytkimen kytkeä vain koneen seistessä
AA készülék megsérülésének az elkerülése érdekében az egyes funkciók közötti
átkapcsolást csak nyugalmi állapotban kellene elvégezni.
BDa biste izbjegli oštećenje uređaja, promjenu pojedinih funkcija treba obavljati samo
tijekom mirovanja.
jAby se zabránilo poškození přístroje, musí se přepínání mezi jednotlivými funkcemi
provádět pouze ve vypnutém stavu.
XDa bi preprečili poškodbe na napravi, morate izvajati preklope med posameznimi
funkcijami samo v stanju mirovanja naprave.
ZMakinenin hasar görmesini önlemek için kırıcı delici fonksiyonları sadece matkap
dururken değiştirilecektir.
LFor å hindre skader på maskinen, skal omkoplingen mellom de enkelte funksjonene
bare skje når maskinen er stanset.
ETil þess að forðast skemmdir á tækinu ætti einungis að skipta á milli stillinga á meðan
að tækið er ekki í gangi.
HLai izvairītos no ierīces bojāšanas, pārslēgšana starp atsevišķām funkcijām jāveic tikai
pilnīgas apstāšanās stāvoklī.
.Et hoida ära seadme vigastusi, võib ümberlülitamise erinevate funktsioonide vahel
teostada ainult mittetöötaval masinal.
GKad nesugadintumėte prietaiso, atskiras funkcijas reikia perjungti tik išjungus prietaisą.
2
Anleitung_A_BH_920_SPK7:_ 27.01.2010 16:22 Uhr Seite 2

1
2
1210
11
6
7
3
6
5
7
9
3
4
8
6
10
10
3
Anleitung_A_BH_920_SPK7:_ 27.01.2010 16:22 Uhr Seite 3

4
2
5
2
4
6 7
8
A
3
C
4
A
B
11
8
9
B
Anleitung_A_BH_920_SPK7:_ 27.01.2010 16:23 Uhr Seite 4

“WARNUNG - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen”
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.

Tragen Sie eine Staubschutzmaske.
Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub
entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Tragen Sie eine Schutzbrille.
Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne
und Stäube können Sichtverlust bewirken.

D
5
Anleitung_A_BH_920_SPK7:_ 27.01.2010 16:23 Uhr Seite 5

Achtung!
Beim Benutzen von Geräten müssen einige
Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen Sie
diese Bedienungsanleitung / Sicherheitshinweise
deshalb sorgfältig durch. Bewahren Sie diese gut
auf, damit Ihnen die Informationen jederzeit zur
Verfügung stehen. Falls Sie das Gerät an andere
Personen übergeben sollten, händigen Sie diese
Bedienungsanleitung / Sicherheitshinweise bitte mit
aus. Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden Sie
im beiliegenden Heftchen!
WARNUNG
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen zur Folge haben.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
2. Gerätebeschreibung (Bild 1)
1. Staubschutz
2. Verriegelungshülse
3. Umschalter Bohren/Schlagbohren/Meißeln
4. Ein-/ Ausschalter
5. Handgriff
6. Zusatzhandgriff
7. Tiefenanschlag
8. Festellknopf
9. Rechts-/Linkslauf-Umschalter
10. Klemmschraube
11. Drehzahl-Regler
3. Bestimmungsgemäße Verwendung
Das Gerät ist bestimmt zum Hammerbohren in
Beton, Gestein und Ziegel und für Meißelarbeiten
unter Verwendung des entsprechenden Bohrers oder
Meißels.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für daraus hervorgerufene
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Netzspannung: 230V~ 50 Hz
Leistungsaufnahme: 920 W
Leerlauf-Drehzahl: 0-980 min-1
Schlagzahl: 0-5185 min-1
Bohrleistung Beton/Stein (max.): 26 mm
Schutzklasse: II / 쓑
Gewicht: 3,5 kg
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entspre-
chend EN 60745 ermittelt.
Schalldruckpegel LpA 91,4 dB(A)
Unsicherheit KpA 3 dB
Schallleistungspegel LWA 102,4 dB(A)
Unsicherheit KWA 3 dB
Der Bohrhammer ist nicht für die Verwendung im
Freien, entsprechend Artikel 3 der Richtlinie
2000/14/EC_2005/88/EC vorgesehen.
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewir-
ken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.
Bohrhämmern in Beton
Schwingungsemissionswert ah= 16,20 m/s2
Unsicherheit K = 1,5 m/s2
Meißeln
Schwingungsemissionswert ah= 11,70 m/s2
Unsicherheit K = 1,5 m/s2
6
D
Anleitung_A_BH_920_SPK7:_ 27.01.2010 16:23 Uhr Seite 6

7
D
Achtung!
Der Schwingungswert wird sich aufgrund des Ein-
satzbereiches des Elektrowerkzeuges ändern und
kann in Ausnahmefällen über dem angegebenen
Wert liegen.
Beschränken Sie die Geräuschentwicklung und
Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
Warten und reinigen Sie das Gerät regelmäßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
Überlasten Sie das Gerät nicht.
Lassen Sie das Gerät gegebenenfalls
überprüfen.
Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
Tragen Sie Handschuhe.
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass die
Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.
Einsatzstelle nach verdeckt liegenden elektrischen
Leitungen, Gas- und Wasserrohren mit einem
Leitungssuchgerät untersuchen.
5.1 Zusatzgriff (Abb. 2 – Pos. 6)
Bohrhammer aus Sicherheitsgründen nur mit
dem Zusatzgriff verwenden.
Der Zusatzhandgriff (6) bietet Ihnen während der
Benutzung des Bohrhammers zusätzlichen Halt. Das
Gerät darf aus Sicherheitsgründen nicht ohne den
Zusatzhandgriff (6) verwendet werden.
Befestigt wird der Zusatzhandgriff (6) am
Bohrhammer duch Klemmung.
앬Klemmschraube (10) lockern
앬Zusatzhandgriff (6) über das Bohrfutter schieben
und in die gewünschte Position drehen.
앬Klemmschraube (10) wieder festziehen um den
Zusatzhandgriff (6) in dieser Position zu fixieren.
5.2 Tiefenanschlag (Abb. 3 – Pos.7)
Der Tiefenanschlag (7) wird mit der
Feststellschraube (10) am Zusatzhandgriff (6) durch
Klemmung gehalten.
Lösen Sie die Feststellschraube (10) und setzen
Sie den Tiefenanschlag (7) ein .
Bringen Sie den Tiefenanschlag (7) auf gleiche
Ebene zum Bohrer.
Ziehen Sie den Tiefenanschlag (7) um die
gewünschte Bohrtiefe zurück.
Ziehen Sie die Feststelllschraube (10) wieder
fest.
Bohren Sie nun das Loch, bis der Tiefenanschlag
(7) das Werkstück berührt.

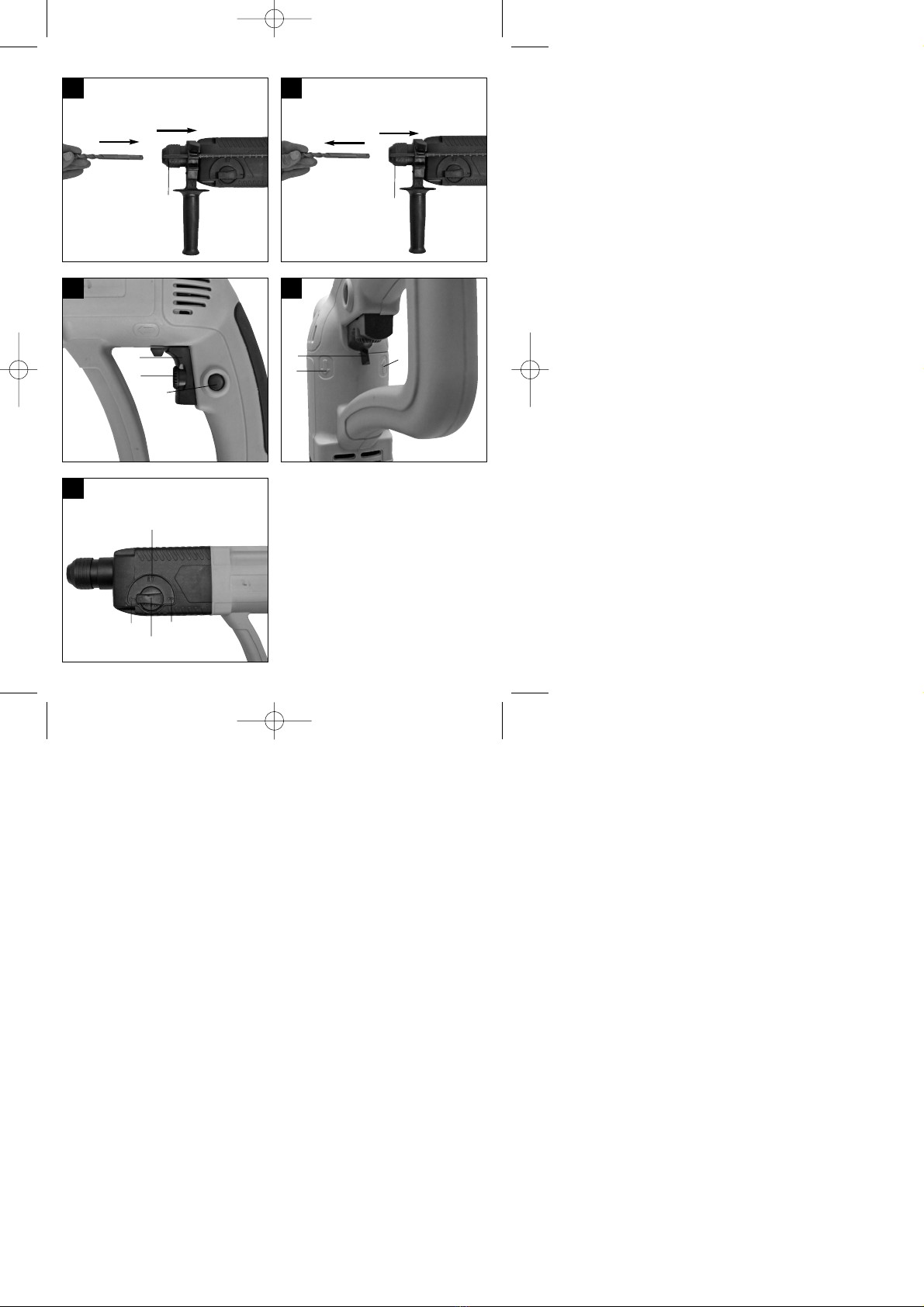

5.3 Werkzeug einsetzen (Abb. 4)
Werkzeug vor dem Einsetzen reinigen und
Werkzeug-Schaft mit Bohrerfett leicht fetten.
Verriegelungshülse (2) zurückziehen und
festhalten.
Staubfreies Werkzeug drehend in die
Werkzeugaufnahme bis zum Anschlag
einschieben. Das Werkzeug verriegelt sich
selbst.
Verriegelung durch Ziehen am Werkzeug prüfen.
5.4 Werkzeug entnehmen (Abb. 5)
Verriegelungshülse (2) zurückziehen, festhalten und
Werkzeug entnehmen.
6. Inbetriebnahme
Achtung!
Um eine Gefährdung zu vermeiden, darf die
Maschine nur and den beiden Handgriffen (5/6)
gehalten werden! Andernfalls kann beim Anbohren
von Leitungen elektrischer Schlag drohen!
6.1 Ein/Ausschalter (Bild 6/Pos. 4)
Einschalten:
Ein-/Ausschalter (4) drücken
Dauerbetrieb:
Ein-/Ausschalter (4) mit Feststellknopf (8) sichern.
Achtung! Eine Arretierung ist nur im Rechtslauf
möglich.
Ausschalten:
Ein-/Ausschalter (4) kurz eindrücken.
6.2 Drehzahl einstellen (Bild 6/Pos. 4)
Sie können die Drehzahl während des Betriebes
stufenlos steuern.
Durch mehr oder wenig starkes Drücken des Ein-
/Ausschalters (4) wählen Sie die Drehzahl.
Wahl der richtigen Drehzahl: Die am besten
geeignete Drehzahl ist abhängig vom Werkstück,
von der Betriebsart und vom eingesetzten
Bohrer.
Geringer Druck auf Ein-/Ausschalter (4):
niedrigere Drehzahl
Anleitung_A_BH_920_SPK7:_ 27.01.2010 16:23 Uhr Seite 7

Größerer Druck auf Ein-/Ausschalter (4): höhere
Drehzahl
Tipp: Bohren Sie Bohrlöcher mit geringer Drehzahl
an. Erhöhen Sie Die Drehzahl danach schrittweise.
Vorteile:
Der Bohrer ist beim Anbohren leichter zu
kontrollieren und rutscht nicht ab.
Sie vermeiden zersplitterte Bohrlöcher (z.B. bei
Kacheln).
6.3 Vorwählen der Drehzahl (Bild 6/Pos. 11)
Der Drehzahl-Regler (11) ermöglicht es Ihnen,
die maximale Drehzahl zu definieren. Der Ein-
/Ausschalter (4) kann nur noch bis zur
vorgegebenen Maximaldrehzahl eingedrückt
werden.
Stellen Sie die Drehzahl mit dem Einstellring (11)
im Ein-/Ausschalter (4) ein.
Nehmen Sie diese Einstellung nicht während des
Bohrens vor.
6.4 Rechts-/Linkslauf-Umschalter (Bild 7/Pos. 9)
Nur im Stillstand umschalten!
Stellen Sie mit dem Rechts-/Linkslauf-
Umschalter (9) die Laufrichtung des
Schlagbohrers ein:
Laufrichtung Schalterposition
Rechtslauf (Vorwärts und Bohren) A
Linkslauf (Rücklauf) B
6.5 Umschalter Bohren/Schlagbohren/Meißeln
(Abb. 8)
앬Zum Bohren ist der Umschalter (3) in Stellung (A)
zu bringen.
앬Zum Schlagbohren den Umschalter (3) in Stellung
(B) drehen.
앬Für Meißelarbeiten den Umschalter (3) in Stellung
(C) drehen.
Achtung!
Zum Hammerbohren benötigen Sie nur eine geringe
Anpresskraft. Ein zu hoher Anpressdruck belastet
unnötig den Motor. Bohrer regelmäßig prüfen.
Stumpfen Bohrer nachschleifen oder ersetzen.
7. Austausch der Netzanschlussleitung
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdungen zu
vermeiden.
8. Reinigung, Wartung und
Ersatzteilbestellung
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
8.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze und
Motorengehäuse so staub- und schmutzfrei wie
möglich. Reiben Sie das Gerät mit einem
sauberen Tuch ab oder blasen Sie es mit
Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt nach
jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.
Verwenden Sie keine Reinigungs- oder
Lösungsmittel; diese könnten die Kunststoffteile
des Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen kann.
8.2 Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft
überprüfen.
Achtung! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.
8.3 Wartung
Im Geräteinneren befinden sich keine weiteren zu
wartenden Teile.
8.4 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben
gemacht werden;
Typ des Gerätes
Artikelnummer des Gerätes
Ident-Nummer des Gerätes
Ersatzteilnummer des erforderlichen Ersatzteils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
9. Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus
verschiedenen Materialien, wie z.B. Metall und
Kunststoffe. Führen Sie defekte Bauteile der
Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung nach!
D
8
Anleitung_A_BH_920_SPK7:_ 27.01.2010 16:23 Uhr Seite 8

GB
9
“Caution - Read the operating instructions to reduce the risk of inquiry”
Wear ear-muffs.
The impact of noise can cause damage to hearing.

Wear a breathing mask.
Dust which is injurious to health can be generated when working on wood and other materials.
Never use the device to work on any materials containing asbestos!

Wear safety goggles.
Sparks generated during working or splinters, chips and dust emitted by the device can cause
loss of sight.

Anleitung_A_BH_920_SPK7:_ 27.01.2010 16:23 Uhr Seite 9

Important!
When using equipment, a few safety precautions
must be observed to avoid injuries and damage.
Please read the complete operating manual with due
care. Keep this manual in a safe place, so that the
information is available at all times. If you give the
equipment to any other person, give them these
operating instructions as well.
We accept no liability for damage or accidents which
arise due to non-observance of these instructions
and the safety information.
1. Safety regulations
The corresponding safety information can be found
in the enclosed booklet.
CAUTION!
Read all safety regulations and instructions.
Any errors made in following the safety regulations
and instructions may result in an electric shock, fire
and/or serious injury.
Keep all safety regulations and instructions in a
safe place for future use.
2. Layout (Fig. 1)
1. Dust guard
2. Locking sleeve
3. Selector switch for drill/hammer drill/chisel
4. ON/OFF switch
5. Handle
6. Additional handle
7. Depth stop
8. Additional handle
9. Selector switch for drill/hammer drill/chisel
10. Clamping screw
11. Speed controller
3. Proper use
The tool is designed for drilling with hammer action in
concrete, rock and brick, as well as for chiseling
work, always using the respective correct drill or
chisel bit.
The equipment is to be used only for its prescribed
purpose. Any other use is deemed to be a case of
misuse. The user / operator and not the
manufacturer will be liable for any damage or injuries
of any kind caused as a result of this.
Please note that our equipment has not been
designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Technical data
Mains voltage: 230 V ~ 50 Hz
Power input: 920 W
Idling speed: 0-980 rpm
Blow rate: 0-5185 rpm
Drilling capacity in concrete/stone (max.): 26 mm
Protection class: II / 쓑
Weight: 3.5 kg
Sound and vibration
Sound and vibration values were measured in
accordance with EN 60745.
LpA sound pressure level 91.4 dB(A)
KpA uncertainty 3 dB
LWA sound power level 102.4 dB(A)
KWA uncertainty 3 dB
The hammer drill is not designed for outdoors use as
specified I Article 3 of Directive
2000/14/EC_2005/88/EC.
Wear ear-muffs.
The impact of noise can cause damage to hearing.
Total vibration values (vector sum of three directions)
determined in accordance with EN 60745.
Hammer drilling in concrete
Vibration emission value ah= 16.20 m/s2
K uncertainty = 1.5 m/s2
Chiseling
Vibration emission value ah= 11.70 m/s2
K uncertainty = 1.5 m/s2
Important!
The vibration value changes according to the area of
application of the electric tool and may exceed the
specified value in exceptional circumstances.
GB
10
Anleitung_A_BH_920_SPK7:_ 27.01.2010 16:23 Uhr Seite 10

Keep the noise emissions and vibrations to a
minimum.
Only use appliances which are in perfect working
order.
Service and clean the appliance regularly.
Adapt your working style to suit the appliance.
Do not overload the appliance.
Have the appliance serviced whenever
necessary.
Switch the appliance off when it is not in use.
Wear protective gloves.
5. Before starting the equipment
Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.
Always pull the power plug before making
adjustments to the equipment.
Check the drilling point for concealed electrical
cables, gas and water pipes using a cable/pipe
detector.
5.1 Additional handle (Fig. 2 – Item 6)
For safety reasons you must only use the
hammer drill with the additional handle.
The additional handle (6) enables you to achieve
better stability whilst using the hammer drill. The
machine must not be used without the additional
handle (6) for safety reasons.
The additional handle (6) is secured to the hammer
drill by a clamp.
Slacken the clamping screw (10).
Slide the additional handle (6) over the chuck and
turn to the desired position.
Retighten the clamping screw (10) in order to lock
the additional handle (6) into this position.
5.2 Depth stop (Fig. 3 – Item 7)
The depth stop (7) is held in place with the locking
screw (10) on the additional handle (6) by means of
a clamp.
Undo the locking screw (10) and fit the depth
stop (7).
Set the depth stop (7) to the same level as the
drill bit.
Pull the depth stop (7) back by the required
drilling depth.
Retighten the locking screw (10).
Now drill the hole until the depth stop (7) touches
the workpiece.
5.3. Tool insertion (Fig. 4)
Clean the tool before insertion and apply a thin
coating of drill bit grease to the shaft of the tool.
Pull back and hold the locking sleeve (2).
Insert the dust-free tool into the tool mounting as
far as it will go whilst turning it. The tool will lock
itself.
Check that it is properly secure by pulling the
tool.
5.4. Tool removal (Fig. 5)
Pull back and hold the locking sleeve (2) and remove
the tool.
6. Starting up
Important.
To prevent all danger, the machine must only be
held using the two handles (5 / 6). Otherwise there
may be a risk of suffering an electric shock if you drill
into cables.
6.1 ON/OFF switch (Fig. 6/Item 4)
To switch on:
Press the ON/OFF switch (4)
Continuous operation:
Secure the ON/OFF switch (4) with the locking
button (8).
Important. It may only be locked if the drill is set to
rotate clockwise.
To switch off:
Press the ON/OFF switch (4) briefly.
6.2 Adjusting the speed (Fig. 6/Item 4)
You can infinitely vary the speed whilst using the
tool.
Select the speed by applying a greater or lesser
pressure to the ON/OFF switch (4).
Select the correct speed: The most suitable
speed depends on the workpiece, the type of use
and the drill bit used.
Low pressure on the ON/OFF switch (4): Lower
speed
Greater pressure on the ON/OFF switch (4):
Higher speed
Tip: Start drilling holes at low speed. Then increase
the speed in stages.
Benefits:
The drill bit is easier to control when starting the
hole and will not slide away.
11
GB
Anleitung_A_BH_920_SPK7:_ 27.01.2010 16:23 Uhr Seite 11

You avoid drilling messy holes (for example in
tiles).
6.3 Preselecting the speed (Fig. 6/Item 11)
The speed setting ring (11) enables you to define
the maximum speed. The ON/OFF switch (4) can
only be pressed to the defined maximum speed
setting.
Set the speed using the setting ring (11) on the
ON/OFF switch (4).
Do not attempt to make this setting whilst the drill
is in use.
6.4 Clockwise/Counter-clockwise switch
(Fig. 7/Item 9)
Change switch position only when the drill is
at a standstill!
Switch the direction of the hammer drill using the
clockwise/counter-clockwise switch (9):
Direction Switch position
Clockwise (forwards and drill) A
Counter-clockwise (reverse) B
6.5 Drill / Hammer drill / Chisel selector switch
(Fig. 8)
For drilling, move the selector switch (3) to
position (A).
For hammer drilling, move the selector switch (3)
to position (B).
For chiseling work, move the selector switch (3)
to position (C).
Important.
Only low pressure is required for hammer drilling.
Excessive pressure will exert an unnecessary force
on the motor. Check the drill bits at regular intervals.
Sharpen or replace blunt drill bits.
7. Replacing the power cable
If the power cable for this equipment is damaged, it
must be replaced by the manufacturer or its after-
sales service or similarly trained personnel to avoid
danger.
8. Cleaning, maintenance and
ordering of spare parts
Always pull out the mains power plug before starting
any cleaning work.
8.1 Cleaning
Keep all safety devices, air vents and the motor
housing free of dirt and dust as far as possible.
Wipe the equipment with a clean cloth or blow it
with compressed air at low pressure.
We recommend that you clean the device
immediately each time you have finished using it.
Clean the equipment regularly with a moist cloth
and some soft soap. Do not use cleaning agents
or solvents; these could attack the plastic parts of
the equipment. Ensure that no water can seep
into the device.
8.2 Carbon brushes
In case of excessive sparking, have the carbon
brushes checked only by a qualified electrician.
Important! The carbon brushes should not be rep
laced by anyone but a qualified electrician.
8.3 Maintenance
There are no parts inside the equipment which
require additional maintenance.
8.4 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
Type of machine
Article number of the machine
Identification number of the machine
Replacement part number of the part required
For our latest prices and information please go to
www.isc-gmbh.info
9. Disposal and recycling
The unit is supplied in packaging to prevent its being
damaged in transit. This packaging is raw material
and can therefore be reused or can be returned to
the raw material system.
The unit and its accessories are made of various
types of material, such as metal and plastic.
Defective components must be disposed of as
special waste. Ask your dealer or your local council.
GB
12
Anleitung_A_BH_920_SPK7:_ 27.01.2010 16:23 Uhr Seite 12

« Avertissement – Lisez ce mode dʼemploi pour diminuer le risque de blessures »
Portez une protection de lʼouïe.
Lʼexposition au bruit peut entraîner une perte de lʼouïe.

Portez un masque anti-poussière.
Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être
dégagée. Ne travaillez pas sur du matériau contenant de lʼamiante !

Portez des lunettes de protection.
Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de
lʼappareil peuvent entraîner une perte de la vue.

F
13
Anleitung_A_BH_920_SPK7:_ 27.01.2010 16:23 Uhr Seite 13

Attention !
Lors de lʼutilisation dʼappareils, il faut respecter
certaines mesures de sécurité afin dʼéviter des
blessures et dommages. Veuillez donc lire
attentivement ce mode dʼemploi. Conservez-le bien
de façon à pouvoir disposer à tout moment de ces
informations. Si lʼappareil doit être remis à dʼautres
personnes, remettez-leur aussi ce mode dʼemploi.
Nous déclinons toute responsabilité pour les
accidents et dommages dus au non-respect de ce
mode dʼemploi et des consignes de sécurité.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité
correspondantes dans le cahier en annexe.
AVERTISSEMENT !
Veuillez lire toutes les consignes de sécurité et
instructions.
Tout non-respect des consignes de sécurité et
instructions peut provoquer une décharge électrique,
un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité et
instructions pour une consultation ultérieure.
2. Description de lʼappareil (figure 1)
1. Protection antipoussière
2. Douille de verrouillage
3. Commutateur inverseur perçage/perçage
percutant/buriner
4. Interrupteurs marche/arrêt
5. Poignée
6. Poignée supplémentaire
7. Butée de profondeur
8. Bouton de fixation
9. Commutateur de rotation à droite / à gauche
10. Vis de serrage
11. Régulateur de vitesse de rotation
3. Utilisation conforme à lʼaffectation
Lʼappareil est fait pour perforer à percussion dans le
béton, la pierre et la tuile, et pour forer à marteau en
utilisant le foret ou le burin correspondant.
La machine doit exclusivement être employée
conformément à son affectation. Chaque utilisation
allant au-delà de cette affectation est considérée
comme non conforme. Pour les dommages en
résultant ou les blessures de tout genre, le
producteur décline toute responsabilité et
lʼopérateur/lʼexploitant est responsable.
Veillez au fait que nos appareils, conformément à
leur affectation, nʼont pas été construits, pour être
utilisés dans un environnement professionnel,
industriel ou artisanal. Nous déclinons toute
responsabilité si lʼappareil est utilisé
professionnellement, artisanalement ou dans des
sociétés industrielles, tout comme pour toute activité
équivalente.
4. Données techniques
Tension réseau : 230V~ 50Hz
Puissance absorbée : 920 W
Vitesse de marche à vide : 0-980 tr/min
Nombre de frappes : 0-5185 tr/min
Capacité de perçage béton/pierre (maxi.) : 26 mm
Catégorie de protection : II / 쓑
Poids : 3,5 kg
Bruit et vibration
Les valeurs de bruit et de vibration ont été
déterminées conformément à la norme EN 60745.
Niveau de pression acoustique LpA 91,4 dB(A)
Imprécision KpA 3 dB
Niveau de puissance acoustique LWA 102,4 dB(A)
Imprécision KWA 3 dB
Ce marteau perforateur ne convient pas à lʼemploi à
lʼair libre conformément à lʼarticle 3 de la directive
2000/14/EC_2005/88/EC.
Portez une protection acoustique.
Lʼexposition au bruit peut entraîner la perte de lʼouïe.
Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 60745.
Perforer le béton
Valeur dʼémission des vibrations ah= 16,20 m/s2
Imprécision K = 1,5 m/s2
Buriner
Valeur dʼémission des vibrations ah= 11,70 m/s2
Imprécision K = 1,5 m/s2
F
14
Anleitung_A_BH_920_SPK7:_ 27.01.2010 16:23 Uhr Seite 14

Attention !
La valeur de vibration est différente en fonction du
domaine dʼutilisation de lʼoutil électrique et peut,
dans des cas exceptionnels, être supérieure à la
valeur indiquée.
Limitez le niveau sonore et les vibrations à un
minimum !
Utilisez exclusivement des appareils en excellent
état.
Entretenez et nettoyez l’appareil régulièrement.
Adaptez votre façon de travailler à l’appareil.
Ne surchargez pas l’appareil.
Faites contrôler l’appareil le cas échéant.
Mettez l’appareil hors circuit lorsque vous ne
l’utilisez pas.
Portez des gants.
5. Avant la mise en service
Assurez-vous, avant de connecter la machine, que
les données se trouvant sur la plaque de
signalisation correspondent bien aux données du
réseau.
Enlevez systématiquement la fiche de contact avant
de paramétrer lʼappareil.
Vérifiez si des conduites électriques, de gaz ou dʼeau
ne sont pas cachées dans lʼendroit où vous désirez
travailler, en vous aidant dʼun appareil de recherche
de conduites.
5.1 Poignée supplémentaire (fig. 2 – pos. 6)
Utilisez le marteau perforateur uniquement avec
sa poignée supplémentaire, pour des raisons de
sécurité.
La poignée supplémentaire (6) vous permet dʼavoir
un meilleur appui pendant lʼutilisation du marteau
perforateur. Lʼappareil ne doit pas être utilisé sans
poignée supplémentaire (6) pour des raisons de
sécurité.
La poignée supplémentaire (6) est fixée par serrage
au marteau perforateur.
Desserrez la vis de serrage (10)
Poussez la poignée supplémentaire (6) au-
dessus du mandrin de perceuse et faites-la
glisser dans la position désirée.
Resserrez la vis de fixation à fond (10) pour fixer
la poignée supplémentaire (6) dans cette
position.
5.2 Butée en profondeur (fig. 3 – pos. 7)
La butée de profondeur (7) est maintenue avec la vis
de fixation (10) sur la poignée supplémentaire (6) par
blocage.
Desserrez la vis de fixation (10) et insérez la
butée de profondeur (7).
Réglez la butée de profondeur (7) au même
niveau que le foret.
Faites reculer la butée de profondeur (7) de la
profondeur de perçage désirée.
Serrez la vis de fixation (10) à fond.
Percez à présent le trou jusquʼà ce que la butée
de profondeur (7) touche la pièce à usiner.
5.3 Mise en place des outils (fig. 4)
Avant de lʼemployer, nettoyez lʼoutil et graissez-
en la poignée légèrement de graisse à machine.
Faites reculer la douille de verrouillage (2) et
tenez-la.
Poussez lʼoutil dégagé de poussière en le
tournant dans le porte-outils jusquʼà la butée.
Lʼoutil se verrouille lui-même.
Contrôlez quʼil sʼest bien verrouillé en le tirant.
5.4 Retirez lʼoutil (fig. 5)
Tirez la douille de verrouillage vers lʼarrière (2),
maintenez-la tirée et retirez lʼoutil.
6. Mise en service
Attention !
Pour éviter tout danger, la machine doit
uniquement être tenue par les deux poignées
(5/6) ! Sinon, risque de chocs électriques en perçant
des câbles électriques !
6.1 Interrupteur Marche / Arrêt (figure 6/pos. 4)
Mise en circuit :
appuyer sur lʼinterrupteur Marche / Arrêt (4)
Fonctionnement continu :
Bloquer lʼinterrupteur Marche / Arrêt (4) avec le
bouton de fixation (8).
Attention ! Un blocage est uniquement possible lors
de la marche à droite.
Mise hors circuit :
appuyez brièvement sur lʼinterrupteur Marche / Arrêt
(4).
F
15
Anleitung_A_BH_920_SPK7:_ 27.01.2010 16:23 Uhr Seite 15

6.2 Régler la vitesse (fig. 6/pos. 4)
Vous pouvez commander la vitesse en continu
pendant le fonctionnement.
Vous sélectionnez la vitesse en appuyant plus
ou moins fortement sur lʼinterrupteur Marche /
Arrêt (4).
Sélection de la vitesse de rotation correcte : la
vitesse la plus appropriée dépend de la pièce à
usiner, du mode de fonctionnement et du foret
employé.
Une faible pression sur lʼinterrupteur Marche /
Arrêt (4) : vitesse extrêmement basse
Une pression plus importante sur lʼinterrupteur
Marche / Arrêt (4) : vitesse plus élevée
Astuce : Percez les trous à une vitesse moins
élevée. Augmentez ensuite la vitesse petit à petit.
Avantages :
Le foret est plus facile à contrôler pendant le
perçage et il ne glisse pas.
Vous évitez dʼobtenir des trous éclatés (par
exemple pour les carreaux)
6.3 Présélectionner la vitesse de rotation
(figure 6/pos. 11)
La bague de réglage de la vitesse de rotation
(11) vous permet de définir la vitesse de rotation
maximale. Lʼinterrupteur Marche / Arrêt (4) peut
uniquement être enfoncé jusquʼà la vitesse de
rotation maximale prescrite.
Réglez la vitesse de rotation avec la bague de
réglage (11) dans lʼinterrupteur Marche / Arrêt
(4).
Nʼeffectuez pas ce réglage pendant que vous
percez.
6.4 Commutateur de rotation à droite / à gauche
(figure 7/pos. 9)
Commuter uniquement à lʼarrêt !
Réglez le sens de rotation de la perceuse à
percussion avec le commutateur de rotation à
droite / à gauche (9) :
Sens de rotation Position du commutateur
Marche à droite (avant et perçage) A
Marche à gauche (retour) B
6.5 Commutateur inverseur perçage/perçage
percutant/buriner (fig. 8)
Pour le perçage, mettez le commutateur
inverseur (3) en position (A).
Pour le perçage percutant, tournez le
commutateur inverseur (3) en position (B).
Pour le burinage, tournez le commutateur
inverseur (3) en position (C).
Attention !
Pour perforer à percussion, vous nʼavez besoin que
dʼune force de pression minime. Si vous appuyez
trop, le moteur est surchargé. Contrôlez
régulièrement le foret. Faites réaffûter les forets
épointés ou remplacez-les.
7. Remplacement de la ligne de
raccordement réseau
Si la ligne de raccordement réseau de cet appareil
est endommagée, il faut la faire remplacer par le
producteur ou son service après-vente ou par une
personne de qualification semblable afin dʼéviter tout
risque.
8. Nettoyage, maintenance et
commande de pièces de rechange
Retirez la fiche de contact avant tous travaux de
nettoyage.
8.1 Nettoyage
Maintenez les dispositifs de protection, les fentes
à air et le carter de moteur aussi propres (sans
poussière) que possible. Frottez lʼappareil avec
un chiffon propre ou soufflez dessus avec de lʼair
comprimé à basse pression.
Nous recommandons de nettoyer lʼappareil
directement après chaque utilisation.
Nettoyez lʼappareil régulièrement à lʼaide dʼun
chiffon humide et un peu de savon. Nʼutilisez
aucun produit de nettoyage ni détergeant ; ils
pourraient endommager les pièces en matières
plastiques de lʼappareil. Veillez à ce quʼaucune
eau nʼentre à lʼintérieur de lʼappareil.
8.2 Brosses à charbon
Si les brosses à charbon font trop dʼétincelles,
faites-les contrôler par des spécialistes en
électricité.
Attention ! Seul un(e) spécialiste électricien(ne) est
autorisé à remplacer les brosses à charbon.
8.3 Maintenance
Aucune pièce à lʼintérieur de lʼappareil nʼa besoin
de maintenance.
F
16
Anleitung_A_BH_920_SPK7:_ 27.01.2010 16:23 Uhr Seite 16

8.4 Commande de pièces de rechange :
Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:
Type de lʼappareil
No. dʼarticle de lʼappareil
No. dʼidentification de lʼappareil
No. de pièce de rechange de la pièce requise
Vous trouverez les prix et informations actuelles à
lʼadresse www.isc-gmbh.info
9. Mise au rebut et recyclage
Lʼappareil se trouve dans un emballage permettant
dʼéviter les dommages dus au transport. Cet
emballage est une matière première et peut donc
être réutilisé ultérieurement ou être réintroduit dans
le circuit des matières premières.
Lʼappareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Eliminez les composants défectueux
dans les systèmes dʼélimination des déchets
spéciaux. Renseignez-vous dans un commerce
spécialisé ou auprès de lʼadministration de votre
commune !
F
17
Anleitung_A_BH_920_SPK7:_ 27.01.2010 16:23 Uhr Seite 17

“Aviso - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños”
Usar protección para los oídos.
La exposición al ruido puede ser perjudicial para el oído.

Es preciso ponerse una mascarilla de protección.
Puede generarse polvo dañino para la salud cuando se realicen trabajos en madera o en otros
materiales. ¡Está prohibido trabajar con material que contenga asbesto!

Llevar gafas de protección.
Durante el trabajo, la expulsión de chispas, astillas, virutas y polvo por el aparato pueden
provocar pérdida de vista.

E
18
Anleitung_A_BH_920_SPK7:_ 27.01.2010 16:23 Uhr Seite 18

E
19
¡Atención!
Al usar aparatos es preciso tener en cuenta una
serie de medidas de seguridad para evitar lesiones o
daños. Por este motivo, es preciso leer atentamente
estas instrucciones de uso. Guardar esta
información cuidadosamente para poder consultarla
en cualquier momento. En caso de entregar el
aparato a terceras personas, será preciso
entregarles, asimismo, el manual de instrucciones.
No nos hacemos responsables de accidentes o
daños provocados por no tener en cuenta este
manual y las instrucciones de seguridad.
1. Instrucciones de seguridad
Encontrará las instrucciones de seguridad
correspondientes en el prospecto adjunto.
¡AVISO!
Lea todas las instrucciones de seguridad e
indicaciones.
El incumplimiento de dichas instrucciones e
indicaciones puede provocar descargas, incendios
y/o daños graves.
Guarde todas las instrucciones de seguridad e
indicaciones para posibles consultas
posteriores.
2. Descripción del aparato (fig. 1)
1. Protección contra el polvo
2. Manguito de sujeción
3. Conmutador taladro/taladro percutor/cincel
4. Interruptor ON/OFF
5. Empuñadura
6. Empuñadura adicional
7. Tope de profundidad
8. Botón de enclavamiento
9. Conmutador derecha/izquierda
10. Tornillo de sujeción
11. Regulador de velocidad
3. Uso adecuado
El aparato ha sido diseñado para taladrar por
percusión hormigón, roca y ladrillos y para trabajos
de cincelado siempre utilizando la broca o el cincel
adecuados.
Utilizar la máquina sólo en los casos que se indican
explícitamente como de uso adecuado. Cualquier
otro uso no será adecuado. En caso de uso
inadecuado, el fabricante no se hace responsable de
daños o lesiones de cualquier tipo; el responsable es
el usuario u operario de la máquina.
Tener en consideración que nuestro aparato no está
indicado para un uso comercial, industrial o en taller.
No asumiremos ningún tipo de garantía cuando se
utilice el aparato en zonas industriales, comerciales
o talleres, así como actividades similares.
4. Características técnicas
Tensión de red: 230V~50 Hz
Consumo de energía: 920 W
Núm. de revoluciones de la marcha
en vacío: 0-980 r.p.m
Número de percusiones: 0-5185 r.p.m
Potencia de taladro hormigón/piedra (máx.): 26 mm
Clase de protección: II / 쏾
Peso: 3,5 kg
Ruido y vibración
Los valores con respecto al ruido y la vibración se
determinaron conforme a la norma EN 60745.
Nivel de presión acústica LpA 91,4 dB(A)
Imprecisión KpA 3 dB
Nivel de potencia acústica LWA 102,4 dB(A)
Imprecisión KWA 3 dB
El taladro percutor no ha sido diseñado para ser
usado en el exterior, según el artículo 3 de la
directiva 2000/14/EC_2005/88/EC.
Usar protección para los oídos.
La exposición al ruido puede ser perjudicial para el
oído.
Los valores totales de vibración (suma de vectores
en las tres direcciones) se determinaron conforme a
la norma EN 60745.
Taladrar por percusión en hormigón
Valor de emisión de vibraciones ah= 16,20 m/s2
Imprecisión K = 1,5 m/s2
Cincelar
Valor de emisión de vibraciones ah= 11,70 m/s2
Imprecisión K = 1,5 m/s2
Anleitung_A_BH_920_SPK7:_ 27.01.2010 16:23 Uhr Seite 19

E
20
¡Atención!
El valor de las vibraciones cambia dependiendo del
ámbito de aplicación de la herramienta eléctrica, por
lo que en casos excepcionales puede superar al
valor indicado.
¡Reducir la emisión de ruido y las vibraciones al
mínimo!
Emplear sólo aparatos en perfecto estado.
Realizar el mantenimiento del aparato y limpiarlo
con regularidad.
Adaptar el modo de trabajo al aparato.
No sobrecargar el aparato.
En caso necesario dejar que se compruebe el
aparato.
Apagar el aparato cuando no se esté utilizando.
Llevar guantes.
5. Antes de la puesta en marcha
Antes de conectar la máquina, asegurarse de que
los datos de la placa de identificación coincidan con
los datos de la red eléctrica.
Desenchufar el aparato antes de realizar ajustes.
Antes de comenzar es preciso localizar cables
eléctricos, tuberías de agua y de gas que no se
encuentren a la vista con un aparato detector
adecuado.
5.1 Empuñadura adicional (fig. 2 – pos. 6)
Por motivos de seguridad, utilizar el taladro
percutor únicamente con la empuñadura
adicional.
La empuñadura adicional (6) sirve para facilitar la
sujeción del taladro percutor. Por motivos de
seguridad no está permitido utilizar el aparato sin la
empuñadura adicional (6).
La empuñadura adicional (6) se sujeta al taladro
percutor a través de fijación.
Aflojar el tornillo de apriete (10)
Desplazar la empuñadura adicional (6) por
encima del portabrocas y girarla hasta lograr la
posición deseada.
Volver a apretar el tornillo de apriete (10) para
fijar la empuñadura adicional (6) en la posición.
5.2 Tope de profundidad (fig. 3 – pos. 7)
El tope de profundidad (7) se sujeta con el tornillo de
fijación (10) a la empuñadura adicional (6) mediante
fijación.
Soltar el tornillo de fijación (10) y colocar el tope
de profundidad (7).
Colocar el tope de profundidad (7) al mismo nivel
que la broca.
Tirar hacia atrás del tope de profundidad (7) para
lograr la profundidad de perforación deseada.
Volver a apretar el tornillo de fijación (10).
Taladrar el agujero hasta que el tope de
profundidad (7) toque la pieza.
5.3 Colocar herramienta (fig. 4)
Limpiar la herramienta antes de utilizarla y
engrasar ligeramente el mango de la
herramienta con grasa para brocas.
Tirar hacia atrás del manguito de sujeción (2) y
sujetarlo.
Introducir la herramienta limpia hasta el tope,
girándola, en el alojamiento. La herramienta se
enclava por sí sola.
Comprobar que la herramienta haya quedado
bien sujeta tirando de ella.
5.4 Sacar la herramienta (fig. 5)
Tirar hacia atrás del manguito de sujeción (2),
sujetarlo y sacar la herramienta.
6. Puesta en marcha
¡Atención!
Para evitar peligros es preciso sujetar la máquina
por las dos empuñaduras (5/6). De lo contrario, la
perforación de cables puede provocar descargas
eléctricas.
6.1 Interruptor ON/OFF (fig. 6/pos. 4)
Conexión:
pulsar el interruptor ON/OFF (4)
Funcionamiento en continuo:
asegurar el interruptor ON/OFF (4) con el botón de
enclavamiento (8).
¡Atención! Solo se puede bloquear en el sentido de
giro hacia la derecha.
Desconexión:
pulsar brevemente el interruptor ON/OFF (4).
6.2 Ajustar la velocidad (fig. 6/pos. 4)
La velocidad se puede controlar de forma
continua durante el funcionamiento.
Seleccionar la velocidad pulsando con mayor o
menor fuerza el interruptor ON/OFF (4).
Elección de la velocidad adecuada: La velocidad
adecuada depende de la pieza, del modo de
funcionamiento y de la broca que se utiliza.
Poca presión en el interruptor ON/OFF (4):
Anleitung_A_BH_920_SPK7:_ 27.01.2010 16:23 Uhr Seite 20
