Alto BLACK 15SUB User manual

User Guide
English ( 3 – 7 )
Guía del usuario
Español ( 8 – 12 )
Guide d'utilisation
Français ( 13 – 17 )
Guida per l'uso
Italiano ( 18 – 22 )
Benutzerhandbuch
Deutsch ( 23 – 27 )
Gebruikershandleiding
Nederlands ( 28 – 32 )
Appendix
English ( 33 )

3
User Guide (English)
Introduction
Alto Professional's Black Series is a full line of elite speaker systems, each designed to
exacting standards with premium, purpose-matched components, wireless capability and
immense built-in power. Black Series speakers have been designed with one goal in mind:
satisfying the ears of your audience with the most gratifying and immersive sound experience
they've ever had. Both Black Series subwoofers—the Black 18sub and Black15sub—have
been crafted to thunder with finely tuned sound in a virtually limitless variety of applications:
from touring rigs to permanent installations and everything in between. And with 2400 watts of
peak power, each one comes equipped to thrill.
Key Features
•2400 Watts peak Class D power (1200 Watts continuous)
•Powerful 15” low-frequency, long-excursion driver
•Stereo inputs: Mic/Line left channel, XLR right channel
•Stereo XLR outputs with integrated DSP crossover
•Specifically crafted, purpose-matched components for maximum efficiency and industry-
leading power
•Adjustable level and polarity controls
•Switch to turn off logo LED
•Portable design with comfortable, custom-molded handles
•18 mm hardwood plywood vented cabinet
•Rugged, highly durable scratch-resistant finish
•Extremely durable powder-coated steel speaker grille
•Steel-reinforced rubber feet
•Standard 35 mm pole socket
•Designed and tuned in the U.S.A.
Box Contents
•Black 15sub
•Power Cord
•User Guide
•Safety & Warranty Manual
Support
For the latest information about this product (system requirements, compatibility information,
etc.) and product registration, visit altoprofessional.com/black15sub.
For additional product support, visit altoprofessional.com/support.

4
Important Safety Precautions
Please note: Alto Professional and inMusic are not responsible for the use of its products or
the misuse of this information for any purpose. Alto Professional and inMusic are not
responsible for the misuse of its products caused by avoiding compliance with inspection and
maintenance procedures.
Installation
•Always install subwoofers in accordance with applicable electrical and building codes.
•Install the subwoofer according to its maximum weight. Check the specifications of your
stage to ensure it can support the subwoofer's weight. Also, observe all safety precautions
specified by the manufacturer.
•Do not mount multiple subwoofers on the same stand or pole.
•Always verify that the stand or pole is on a flat, level, and stable surface. Also, fully extend
the legs of tripod-style stands, and ensure its legs do not present a trip hazard.
•Inspect the stand (or pole and associated hardware) before each use and do not use
equipment with worn, damaged, or missing parts.
•Always be cautious in windy, outdoor conditions. You may need to place additional weight
(e.g., sandbags) on stand's base to improve stability. Do not attach banners or similar
items to any part of a loudspeaker system. Such attachments could act as a sail and
topple the system.
•Unless you are confident that you can handle the subwoofer's weight, ask another person
to help you lift it onto the stand or pole.
•Make sure your cables are out of the way of performers, production crew, and audience so
they will not trip over them.
Sound Level
Permanent hearing loss may be caused by exposure to extremely high noise levels. The U.S.
Occupational Safety and Health Administration (OSHA) has specified permissible exposures to
certain noise levels. According to OSHA, exposure to high sound pressure levels (SPL) in
excess of these limits may result in hearing loss. When using equipment capable of generating
high SPL, use hearing protection while such equipment is under operation.
Hours per day SPL (dB) Example
8 90 Small gig
6 92 Train
4 95 Subway train
3 97 High level desktop monitors
2 100 Classical music concert
1.5 102 Riveting machine
1 105 Machine factory
.50 110 Airport
.25 or less 115 Rock concert

5

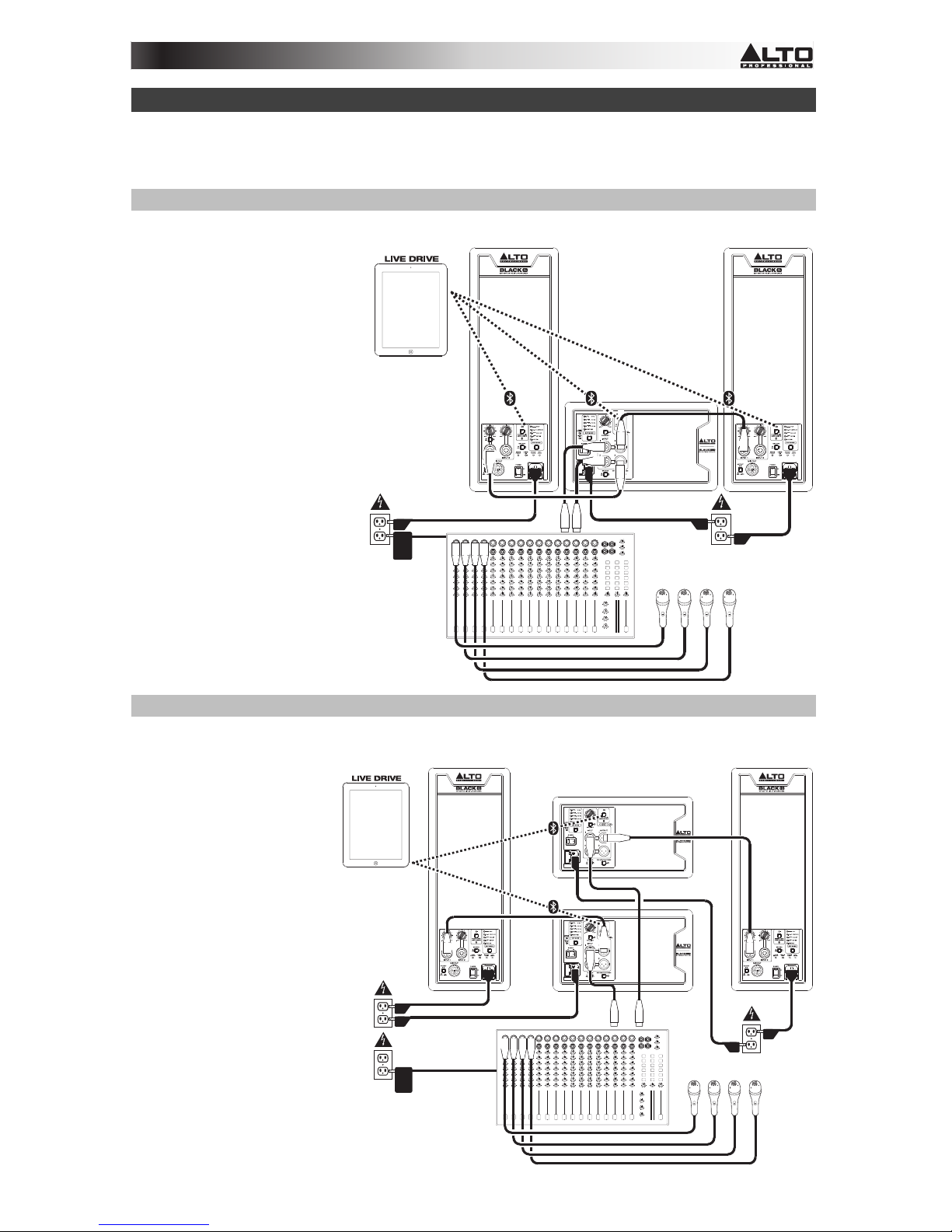

Quick Start / Connection Diagram
Note: Only items listed in this manual's Box Contents section are included with this product. iPad, extra
loudspeakers and subwoofers, microphones, mixer, and cables are sold separately. Live Drive app is
available on the App Store.
Example A: 1 subwoofer, 2 loudspeakers
Example B: 2 subwoofers, 2 loudspeakers
Microphones
Mixer
Microphones
Mixer
iPad
Connect your mixer's main outputs to
your Black Series subwoofer's inputs.
Connect each of your Black Series
subwoofer's outputs to a separate
loudspeaker to take advantage of the
subwoofer's crossover.
Connect each of your mixer's
main outputs to an input on a
Black Series subwoofer.
Connect an output on each of
your Black Series subwoofers to a
separate loudspeaker to take
advantage of the subwoofers'
crossovers.
iPad
Black Series
Loudspeaker
Black Series
Loudspeaker
Black Series
Loudspeaker
Black Series
Loudspeaker Black 15
Subwoofers
Black 15
Subwoofer

6
Using the Live Drive App
Black Series subwoofers also come equipped with wireless technology and the unmatched
capabilities of the Alto Professional Live Drive app. You’ll be able to level-match, adjust EQ and
compression, time-align and more. The Black Series puts active live sound control at your
fingertips. Using the app on your iPad or iPhone, you can adapt the subwoofers to new venues
or tweak settings remotely from any corner of the room. Black Series subwoofers offer a
powerful new experience, not only for your audiences, but also for you—you get streamlined,
sound-shaping capabilities at your fingertips.
Downloading the App
To download the App, just search for Live Drive in the App Store and download the Alto
Professional Live Drive app.
Bluetooth Pairing
About Range: Black Series subwoofers use an advanced, extended-range Bluetooth antenna
design, allowing for ranges far greater than traditional Bluetooth devices. The typical range is
approximately 100 feet (30 meters) with a clear line of sight. However, the range may vary
depending on your source device and the environment.
To maximize the range:
•Set your source device on a flat surface and make sure there are no obstacles between
the subwoofer and your device (e.g., walls, furniture, etc.).
•Turn off your source device’s Wi-Fi.
•Turn off any unneeded 2.4 GHz devices in the nearby vicinity (e.g., other Bluetooth
devices, baby monitors, Wi-Fi access points, microwave ovens, etc.).
•Try using a different Bluetooth source device (iPad or iPhone). Bluetooth signal strength
varies between different devices.
To pair the speaker to your Bluetooth device:
1. Do this on one subwoofer only: With the subwoofer powered on, press and release its
Pairing Button. Its Pairing LED will flash.
2. From your Bluetooth device’s settings page, enable Bluetooth and select Black Series as
the device. When paired successfully, the Pairing LED will light continuously. (This
process may take up to 30 seconds.)
Important: If your device prompts you to enter a PIN code to pair it to the speaker, enter
0000 (four zeros).
3. Once your device is paired to the subwoofer, the subwoofer will remember the device
even after power-cycling it. If the device does not reconnect automatically, go to your
device’s Bluetooth settings page and select Connect to reestablish the connection.
To erase all previous pairing settings, press and hold the Pairing Button for 10 seconds. The
LED will flash to confirm the pairing records are erased. Now, you can pair to a new device.
Live Drive Operation
For more information about using Live Drive, visit altoprofessional.com/livedrive.

7

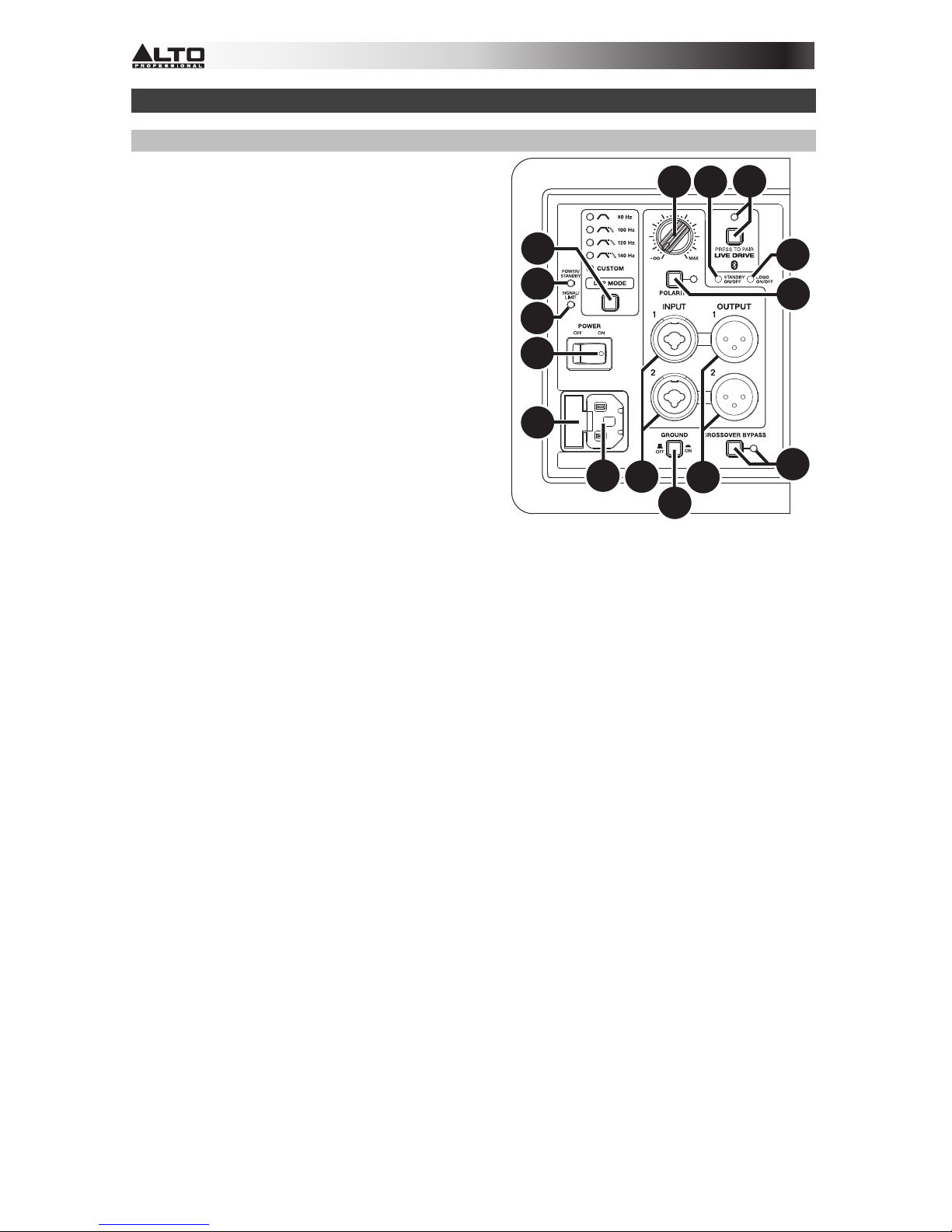

Features
Rear Panel
1. Power Input: Use the included IEC power cable
to connect this input to a power source.
2. Fuse: If the unit's fuse is broken, lift this tab to
replace the fuse. Replace it with a fuse with an
appropriate rating (printed under the unit's power
cable input). Using a fuse with an incorrect rating
can damage the unit and/or fuse.
3. Power Switch: Use this switch to power the
subwoofer on or off.
4. Power/Standby LED: This LED illuminates when
the subwoofer is powered on.
5. Standby On/Off Switch: By default, this
subwoofer has its Standby Mode enabled: when
no incoming audio signal is detected for
approximately 15 minutes, the subwoofer will
enter a low-power state. The subwoofer will exit
Standby Mode within 0.5 seconds of detecting an
incoming audio signal. Change this recessed
switch's setting to the Off position to disable this
feature.
6. Logo On/Off Switch: Press this to turn the light
in the Alto Professional logo on or off.
7. Polarity Switch and LED: Press this switch to toggle the polarity of the subwoofer's acoustic output. In
some cases, reversing the polarity can help reduce any interference in the frequency overlap between
the subwoofer and main loudspeaker. When the LED is off, the subwoofer is set to its default positive
polarity (the recommended setting when used with Black Series loudspeakers). When the LED
illuminates red, the subwoofer's polarity is reversed from its default.
Important: When using multiple Black Series subwoofers, make sure they are set to the same polarity
to avoid cancellation of the bass frequencies.
8. Inputs: Use a standard XLR or 1/4" (6.35 mm) cable to connect your audio source to this input. This
input accepts both line-level sources only.
9. Input Volume Knob: Use this knob to set the level of the audio going into the inputs. The Black 15sub
is engineered to work seamlessly together with Black 10, Black 12, or Black 15 loudspeaker models.
For optimal bass balance, set the Black 15sub input volume knob to the 12 o’clock-position detent, and
set the Black 10, Black 12, or Black 15 volume knobs to their maximum clockwise position. Adjust the
volume controls as needed to further fine-tune the audio level from each system.
10. Signal/Limit LED: This LED illuminates green when an incoming audio signal is detected. It
illuminates red when the audio signal level is too high and is being dynamically reduced to protect the
subwoofer from damage or distortion. If this LED is continually illuminated red, or if the audio output
sounds excessively distorted, then reduce the volume of the connected audio source, or reduce the
setting of the Input Volume Knob.
11. Outputs: Use a standard XLR cable to connect this balanced output to the input of a Black Series
loudspeaker. Audio is sent from this output at 0 dB.
12. Crossover Bypass Switch and LED: Press this switch to toggle between Standard and Bypass
Modes. When the LED is off, the subwoofer is in Standard Mode (the default) where the XLR outputs'
signal is high-pass-filtered to be sent to a full-range loudspeaker. When the LED illuminates green, the
subwoofer is in Bypass Mode where the XLR outputs' signal will be unfiltered and full-range (the XLR
outputs effectively function as loop-through connectors in this case).
13. Ground Switch: Engage (depress) this switch to reduce hum or noise.
14. DSP Mode Button: Press this button to cycle through the subwoofer's internal low-pass crossover
DSP settings, as shown on the rear panel. The LED next to the setting will illuminate when selected.
For most applications, we recommend using the 80 Hz or 100 Hz setting; use the 120 Hz or 140 Hz
settings to increase mid-bass impact.
15. Pairing Button and LED: Press and release this button to pair the subwoofer to your iPad or iPhone.
The Pairing LED will illuminate when it is paired. See the Bluetooth Pairing section for instructions.
2
4
1
5
6
7
8
10
11
14
13
12
9
3
15

8
Guía del usuario (Español)
Introducción
La Black Series de Alto Professional es una línea completa de sistema de altavoces de élite,
diseñado cada uno según normas exigentes con componentes de máxima calidad adaptados
especialmente, capacidad inalámbrica y una inmensa potencia incorporada. Los altavoces
Black Series han sido diseñados pensando en una meta: satisfacer los oídos de su audiencia
con la más gratificante e inmersiva experiencia sonora que jamás han disfrutado. Ambos
subwoofers de la Black Series —el Black 18sub y el Black15sub —han sido creados
artesanalmente para deleitar a la audiencia con un sonido exquisitamente afinado en una
variedad virtualmente ilimitada de aplicaciones: desde equipos para giras a instalaciones
permanente y todo lo que está entre medio. Y con 2400 vatios de potencia pico, cada uno
viene equipado para emocionar.
Características principales
•Potencia pico clase D de 2400 vatios (1200 vatios continuos)
•Potente driver de 15 pulg. de baja frecuencia y excursión larga
•Entradas estéreo: Canal izquierdo de micrófono/línea, canal derecho XLR
•Salidas XLR estéreo con crossover de DSP integrado
•Componentes creados específicamente, adaptados especialmente para brindar máxima
eficiencia y potencia líder en la industria
•Controles de nivel ajustable y polaridad
•Interruptor para apagar el LED del logotipo
•Diseño portátil con mangos cómodos moldeados en forma personalizada
•Gabinete ventilado de madera terciada dura de 18 mm
•Acabado robusto, altamente durable y resistente a los rayones
•Rejilla del altavoz de acero con recubierto pulvimetalúrgico extremadamente durable
•Patas de goma reforzadas en acero
•Zócalo para columna estándar de 35 mm
•Diseñado y afinado en EE.UU.
Contenido de la caja
•Black 15sub
•Cable de alimentación
•Guía del usuario
•Manual sobre la seguridad y garantía
Soporte
Para obtener la información más reciente acerca de este producto (requisitos de sistema, información
de compatibilidad, etc.) y registrar el producto, visite altoprofessional.com/black15sub.
Para soporte adicional del producto, visite altoprofessional.com/support.

9
Precauciones importantes para la seguridad
Para tener en cuenta: Alto Professional e inMusic no son responsables del uso de sus
productos o el mal uso de esta información para cualquier propósito. Alto Professional e
inMusic no son responsables del mal uso de sus productos causados por la omisión del
cumplimiento de los procedimientos de inspección y mantenimiento. Para más información,
consulte también el manual de seguridad y garantía incluido.
Instalación
•Instale siempre los subwoofers de acuerdo con los códigos de electricidad y construcción
aplicables.
•Instale el subwoofer de acuerdo a su peso máximo. Compruebe las especificaciones de
su soporte o columna para asegurarse de que pueda soportar el peso del subwoofer.
Asimismo, observe todas las precauciones para la seguridad especificadas por el
fabricante.
•No monte varios subwoofers en el mismo soporte o columna.
•Verifique siempre que el soporte o columna esté sobre una superficie plana, nivelada y
estable. Asimismo, extienda totalmente las patas de los soportes tipo trípode y asegúrese
de que las patas no representen un riesgo de tropiezo.
•Inspeccione el soporte (o columna y elementos de fijación asociados) antes de cada uso y
no utilice equipos con piezas desgastadas, dañadas o faltantes.
•Tenga siempre cuidado en condiciones de viento a la intemperie. Es posible que deba
colocar peso adicional (como bolsas de arena) en la base del soporte para mejorar la
estabilidad. No fije pancartas o elementos similares a ninguna parte del sistema de
altavoces. Tales agregados pueden funcionar como velas y hacer volcar el sistema.
•Salvo que tenga confianza de que puede manejar el peso del subwoofer, solicite a otra
persona que le ayude a levantarlo para colocarlo en el soporte o columna.
•Asegúrese de que los cables estén fuera del camino de los intérpretes, personal de
producción y audiencia, de modo que no tropiecen con ellos.
Nivel de sonido
La exposición a niveles muy altos de ruido puede causar pérdidas auditivas permanentes. La
Administración de Seguridad y Salud Ocupacional de EE.UU. (OSHA) ha especificado los
niveles de exposición permisibles a ciertos niveles de ruido. Según la OSHA, la exposición a
niveles de presión sonora (SPL) elevados que excedan estos límites puede causar pérdidas
auditivas. Cuando utilice equipos capaces de generar SPL elevados, use protecciones
auditivas mientras dichos equipos están en funcionamiento.
Horas diarias SPL (dB) Ejemplo
8 90 Música de bajo volumen
6 92 Tren
4 95 Tren subterráneo
3 97 Monitores de escritorio de alto nivel
2 100 Concierto de música clásica
1.5 102 Remachadora
1 105 Máquina fabril
.50 110 Aeropuerto
0.25 o menos 115 Concierto de rock

10
Diagrama de inicio y conexión rápida
Nota: Solo se incluyen con este producto los elementos enumerados en la sección Contenido de la caja de
este manual. El iPad, los altavoces y subwoofers extra, micrófonos, mezclador y cables se venden por
separado. La aplicación Live Drive está disponible en App Store.
Ejemplo A: 1 subwoofer y 2 altavoces
Ejemplo B: 2 subwoofers y 2 altavoces
Micrófonos
Mezclador
Micrófonos
Mezclador
iPad
Conecte las salidas principales de su
mezclador a las entradas de sus
subwoofers Black Series.
Conecte cada una de las salidas de
los subwoofers Black Series a un
altavoz por separado para aprovechar
el crossover del subwoofer.
Conecte cada una de las salidas
principales de su mezclador a
una entrada de un subwoofer
Black Series.
Conecte una salida de cada uno
de sus subwoofers Black Series
a un altavoz por separado para
aprovechar el crossover del
subwoofer. iPad
Altavoz
Black Series
Altavoz
Black Series
Altavoz
Black Series
Altavoz
Black Series Subwoofers
Black 15
Subwoofe
r
Black 15

11
Cómo usar la aplicación Live Drive
Los subwoofers Black Series vienen equipados también con tecnología inalámbrica y las
inigualables capacidades de la aplicación Live Drive de Alto Professional. Puede adaptar
niveles, ajustar la ecualización y compresión, alinear el tiempo y más. La Black Series pone el
control de sonido activo en vivo al alcance de sus manos. Usando la aplicación en su iPad o
iPhone, puede adaptar los subwoofers a nuevos lugares o pellizcar los ajustes en forma
remota desde cualquier rincón de la sala. Los subwoofers Black Series ofrecen una poderosa
experiencia nueva, no solo para sus audiencias sino también para usted mismo —obtiene
capacidades ágiles de conformación de sonido al alcance de su mano.
Cómo descargar la aplicación
Para descargar la aplicación, busque simplemente Live Drive en la App Store y descargue la
aplicación Live Drive de Alto Professional.
Apareamiento de Bluetooth
Acerca del alcance: Los subwoofers Black Series utilizan un diseño de antena Bluetooth
avanzado, de alcance extendido, que permite lograr alcances mayores que los de los
dispositivos Bluetooth tradicionales. El alcance típico es de aproximadamente 30 metros (100
pies) con línea de visión despejada. No obstante, el alcance puede variar dependiendo de su
dispositivo fuente y el ambiente.
Para maximizar el alcance:
•Coloque su dispositivo fuente en una superficie plana y asegúrese de que no haya
obstáculos entre el subwoofer y su dispositivo (como paredes, muebles, etc.).
•Apague el Wi-Fi de su dispositivo fuente.
•Apague todos los dispositivos de 2.4 GHz innecesarios que haya en las cercanías (como
otros dispositivos Bluetooth, monitores de bebés, puntos de acceso al Wi-Fi, hornos de
microondas, etc.).
•Pruebe usando un dispositivo fuente Bluetooth diferente (iPad o iPhone). La intensidad de
la señal del Bluetooth varía entre los distintos dispositivos.
Para aparear el altavoz con su dispositivo Bluetooth:
1. Haga esto sólo en un subwoofer: Con el subwoofer encendido, pulse y suelte su botón de
apareamiento. Su LED de apareamiento destella.
2. Desde la página de configuración de su dispositivo Bluetooth, habilite Bluetooth y
seleccione Black Series como dispositivo. Cuando el apareamiento es exitoso el LED
Pairing se enciende continuamente. (Este proceso puede demorar hasta 30 segundos).
Importante: Si su dispositivo le solicita que ingrese un código PIN para aparearlo con el
altavoz, ingrese 0000 (cuatro ceros).
3. Una vez que su dispositivo está apareado al subwoofer, éste recuerda el dispositivo
aunque se apague y vuelva a encender. Si el dispositivo no se reconecta
automáticamente, vaya a la página de configuración de su dispositivo Bluetooth y
seleccione Connect (Conectar) para restablecer la conexión.
Para borrar todos los ajustes previos de apareamiento, mantenga pulsado el botón Pairing
10 segundos. El LED destellará para confirmar que se borraron los registros de apareamiento.
Ahora, puede aparearlo a un nuevo dispositivo.
Operación de Live Drive
Para más información acerca del uso de Live Drive, visite altoprofessional.com/livedrive.

12
Características
Panel trasero
1. Entrada de alimentación: Use el cable de
alimentación IEC incluido para conectar esta entrada a
un suministro eléctrico.
2. Fusible: Si el fusible de la unidad está roto, levante
esta lengüeta para reemplazar el fusible. Reemplácelo
por un fusible con especificación apropiada (impresa
debajo de la entrada del cable de alimentación de la
unidad). Si utiliza un fusible de especificación
incorrecta, puede dañarse la unidad y/o el fusible.
3. Interruptor de encendido: Use este interruptor para
encender y apagar el subwoofer.
4. LED de encendido/modo de espera: Este LED se
ilumina cuando el subwoofer está encendido.
5. Interruptor de encendido/apagado en modo de
espera: Por defecto, este subwoofer tiene habilitado su
modo Standby (Espera): cuando no se detecta ninguna
señal de audio entrante durante aproximadamente 15
minutos, el subwoofer entra a un estado de baja
potencia. El subwoofer sale del modo de espera dentro
de los 0.5 segundos de la detección de una señal de
audio entrante. Cambie la posición de este interruptor
embutido a Off para inhibir esta característica.
6. Interruptor de encendido/apagado del logotipo: Púlselo para encender y apagar el logotipo de Alto
Professional.
7. Interruptor y LED de polaridad: Pulse este interruptor para conmutar la polaridad de la salida acústica del
subwoofer. En algunos casos, invertir la polaridad puede ayudar a reducir interferencias en el solapamiento de
frecuencias entre el subwoofer y el altavoz principal. Cuando el LED está apagado, el subwoofer se configura
a sus polaridad positiva predeterminada (la configuración recomendada cuando se usa con los altavoces Black
Series). Cuando el LED se ilumina con luz roja, la polaridad de subwoofer se invierte con respecto a su
configuración predeterminada.
Importante: Cuando use varios subwoofers Black Series, asegúrese de que estén configurados a la misma
polaridad para evitar la cancelación de las frecuencias bajas.
8. Entradas: Use un cable de XLR o de 1/4 pulg. (6.35 mm) estándar para conectar su fuente de audio a esta
entrada. Esta entrada acepta únicamente ambas fuentes de nivel de línea.
9. Perilla de volumen de entrada: Use esta perilla para ajustar el nivel del audio que ingresa en las entradas. El
Black 15sub está diseñada para funcionar fluidamente junto con los modelos de altavoces Black 10, Black 12 o
Black 15. Para obtener un balance óptimo de bajos, ajuste la perilla de volumen de entrada del Black 15sub al
tope de la posición vertical y ajuste las perillas de volumen del Black 10, Black 12 o Black 15 a su posición
máxima en sentido horario. Ajuste los controles de volumen según sea necesario para la sintonía fina adicional
del nivel de audio de cada sistema.
10. LED de señal/límite: Este LED se enciende en verde cuando se detecta una señal de audio entrante. Se
enciende en rojo cuando el nivel de la señal de audio es demasiado alto y se está reduciendo dinámicamente
para proteger el sistema del subwoofer contra daños o distorsión. Si este LED se enciende continuamente en
rojo o si la salida de audio suena excesivamente distorsionada, reduzca el volumen de la fuente de audio
conectada o con el ajuste de la perilla de volumen de entrada.
11. Salidas: Use un cable XLR estándar para conectar esta salida balanceada a la entrada de un altavoz Black
Series. El audio se envía desde esta salida a 0 dB.
12. Interruptor y LED de derivación del crossover: Pulse este interruptor para conmutar entre los modos
estándar y de derivación. Cuando el LED está apagado, el subwoofer está en modo Standard (Estándar,
predeterminado) en el que la señal de las salidas XLR pasan por un filtro pasaaltos para ser enviadas a un
altavoz de gama completa. Cuando el LED se ilumina con luz verde, el subwoofer está en modo Bypass
(Derivación), en el que la señal de las salidas XLR no se filtra y es de gama completa (las salidas XLR
funcionan efectivamente como conectores pasantes en este caso).
13. Interruptor de tierra: Acople (baje) este interruptor para reducir el zumbido o ruido.
14. Botón de modo DSP: Pulse este botón para recorrer los ajustes del DSP del crossover pasabajos interno del
subwoofer, como se muestra en el panel trasero. El LED contiguo al ajuste se enciende cuando se selecciona.
Para la mayoría de las aplicaciones, recomendamos usar el ajuste de 80 Hz o 100 Hz; use los ajustes de 120
Hz o 140 Hz para aumentar la respuesta en medios-graves.
15. Botón y LED de apareamiento: Pulse y suelte este botón para aparear el subwoofer a su iPad o iPhone. El
LED Pairing se enciende cuando está apareado. Consulte las instrucciones en la sección Apareamiento de
Bluetooth.
2
4
1
5
6
7
8
10
11
14
13
12
9
3
15

13
Guide d’utilisation (Français)
Présentation
La série de haut-parleurs Black de Alto Professionnel est une gamme complète de systèmes
de haut-parleurs d’élite, chacun conçu selon des normes rigoureuses, avec des composants de
qualité spécialement conçus et optimisés pour une efficacité maximale, des fonctionnalités
sans fil et une immense puissance intégrée. Les haut-parleurs Black ont été conçus avec un
seul objectif en tête : satisfaire les oreilles de votre public avec une expérience sonore des plus
gratifiante et enveloppante jamais vécue. Les deux séries de caissons d’extrêmes graves
Black, le Black 18sub et le Black15sub, ont été conçues pour projeter un son finement réglé
dans une variété quasi illimitée d'applications, des plates-formes de tournées aux installations
permanentes et tout ce qui se trouve entre les deux. Et avec 2400 watts de puissance de crête,
chacun d'eux est équipé pour faire vibrer.
Caractéristiques principales
•2400 watts de puissance de crête de classe D (1200 watts de puissance en continu)
•Puissant transducteur basses fréquences à grand débattement de 15 po
•Entrées stéréo : micro/ligne canal gauche, XLR canal droit
•Sorties XLR stéréo avec filtre DSP intégré
•Des composants spécialement conçus et optimisés pour une efficacité maximale et une
puissance inégalée
•Commandes de niveau et de polarité réglables
•Interrupteur pour éteindre la DEL du logo
•Design portable avec poignées ergonomiques
•Haut-parleur réflexe robuste en contreplaqué de 18 mm
•Revêtement très résistant anti-rayures
•Grille en acier robuste avec revêtement en poudre
•Pieds en caoutchouc renforcé d’acier
•Embase de 35 mm pour montage sur support ou sur pied
•Conçu et accordé aux États-Unis
Contenu de la boîte
•Black 15sub
•Câble d'alimentation
•Guide d’utilisation
•Consignes de sécurité et informations concernant la garantie
Assistance technique
Pour les toutes dernières informations concernant la configuration système, la compatibilité et
l’enregistrement du produit, veuillez visiter le site altoprofessional.com/black15sub.
Pour de l’assistance supplémentaire, veuillez visiter le site altoprofessional.com/support.

14
Consignes de sécurité importantes
Veuillez noter : Alto Professionnal et inMusic ne sont pas responsables de la mauvaise
utilisation de leurs produits ou de l'utilisation faite de ces informations. Alto professionnel et
inMusique ne sont pas responsables de la mauvaise utilisation de leurs produits causés par le
non-respect des procédures d'entretien et d'inspection. Veuillez également consulter le guide
des consignes de sécurité et informations concernant la garantie inclus.
Installation
•Toujours installer les caissons d’extrêmes graves conformément aux codes de l'électricité
et du bâtiment en vigueur.
•Installer le caisson d’extrêmes graves en tenant compte de son poids maximal. Vérifier les
spécifications du support ou du pied pour faire en sorte qu'il peut supporter le poids du
caisson d’extrêmes graves. Observer toutes les consignes de sécurité spécifiées par le
fabricant.
•Ne pas monter plusieurs caissons d’extrêmes graves sur le même support ou le même
pied.
•Toujours vérifier que le support ou le pied est sur une surface plane, stable et au niveau.
Déployer entièrement les pieds des supports de style trépied et vérifier qu’ils ne
présentent pas un risque de trébuchement.
•Vérifier le support (ou pied et la quincaillerie) avant chaque utilisation et ne pas utiliser de
l’équipement avec des pièces usées, endommagées ou manquantes.
•Faire preuve de prudence lorsqu'utilisé à l’extérieur dans des conditions venteuses. Il peut
être nécessaire de placer un poids supplémentaire (p. ex., des sacs de sable) sur la base
du support afin d’améliorer sa stabilité. Ne pas fixer de bannières ou autres objets
similaires au système de haut-parleur. Ces objets pourraient prendre dans le vent et
renverser le système.
•À moins d’être certain de pouvoir gérer le poids du caisson d’extrêmes graves, demander
à une autre personne de vous aider afin de le placer sur le support ou le pied.
•Toujours s'assurer que les câbles sont tenus éloignés des artistes, de l’équipe de
production et du public afin qu'ils ne puissent trébucher sur le câble et faire tomber le
haut-parleur de son support.
Niveau sonore
L'exposition aux niveaux extrêmement élevés de bruit peut causer une perte d'audition
permanente. Le comité de santé et de sécurité au travail des États-Unis (OSHA) a établi des
durées d'exposition acceptables pour certains niveaux de bruit. Selon la OSHA, une exposition
à des niveaux de pression acoustique (NPA) au-dessus de ces limites peut avoir comme
conséquence une perte d'audition. Lors de l’utilisation d’équipement capable de générer des
niveaux de pression acoustique élevés, il faut prendre des mesures afin de protéger son ouïe
lorsque cette unité est en fonction.
Heures par jour NPA (dB) Exemple
8 90 Petite salle de spectacle
6 92 Train
4 95 Rame de métro
3 97 Moniteurs de table à niveaux élevés
2 100 Concert de musique classique
1.5 102 Riveteuse
1 105 Usine de fabrication
.50 110 Aéroport
moins de .25 115 Concert rock

15
Démarrage rapide/Schéma de connexion
Remarque : Seuls les éléments répertoriés dans la section Contenu de la boîte de ce guide sont inclus
avec ce produit. iPad, haut-parleurs et caissons d'extrêmes graves supplémentaires, microphones, console
de mixage et câbles sont vendus séparément. L’application Live Drive est offerte sur l’App Store.
Exemple A : 1 caisson d’extrêmes graves et 2 haut-parleurs
Exemple B : 2 caissons d’extrêmes graves et 2 haut-parleurs
Microphones
Console de mixage
Microphones
Console de mixage
iPad
Branchez les sorties principales de votre
console de mixage aux entrées de votre
caisson d’extrêmes graves de la série
Black.
Branchez les sorties de votre caisson
d’extrêmes graves de la série Black à
des haut-parleurs différents afin de
profiter du crossover du caisson
d’extrêmes graves.
Branchez les sorties principales
de votre console de mixage aux
entrées du caisson d’extrêmes
graves de la série Black.
Branchez les sorties de votre
caisson d’extrêmes graves de la
série Black à des haut-parleurs
différents afin de profiter du
crossover du caisson d’extrêmes
graves. iPad
Haut-parleur de la
série Black
Haut-parleur de la
série Black Caissons d'extrêmes
graves de la série
Black 15
Caisson d'extrêmes
graves de la série
Black 15
Haut-parleur de la
série Black Haut-parleur de la série Black

16
Utilisation de l'application Live Drive
Les caissons d'extrêmes graves de la série Black sont également équipés de la technologie
sans fil et des capacités inégalées de l’application Live Drive de Alto Professional. Vous serez
en mesure de contrôler les niveaux dynamiques, l'égalisation, l’alignement temporel, la
compression et bien plus encore. La série Black vous offre le contrôle de l’audio actif en direct
au bout des doigts. En utilisant l'application sur votre iPad ou votre iPhone, vous pouvez
adapter les caissons d'extrêmes graves pour de nouveaux lieux ou réglez les paramètres à
distance depuis n'importe quel coin de la pièce. Les caissons d'extrêmes graves de la série
Black offrent une puissante nouvelle expérience, non seulement pour votre public, mais
également pour vous, car vous bénéficiez de fonctions de façonnage du son simplifiées à
portée de main.
Téléchargement de l’application
Pour télécharger l’application, faites une recherche sur l'App Store pour Live Drive, puis
téléchargez l’application Live Drive de Alto Professional.
Jumelage Bluetooth
La portée : La série de caissons d'extrêmes graves Black utilise une conception d'antenne
Bluetooth évoluée de longue portée, permettant des portées beaucoup plus grandes que les
appareils Bluetooth traditionnels. La portée du signal typique est d’environ 30 mètres (100
pieds) sans obstruction. Toutefois, la portée peut varier selon votre appareil source et
l'environnement.
Pour maximiser la portée :
•Placez l'appareil source sur une surface plane et assurez-vous qu'il n'y a aucun obstacle
entre le caisson d'extrêmes graves et votre appareil (p. ex., murs, meubles, etc.).
•Désactivez la fonction Wi-Fi de votre appareil source.
•Désactivez les appareils 2,4 GHz inutiles qui se trouvent à proximité (p. ex., autres
appareils Bluetooth, moniteurs pour bébés, points d'accès Wi-Fi, micro-ondes, etc.).
•Essayez d'utiliser un autre appareil source Bluetooth (iPad ou iPhone). L’intensité du
signal Bluetooth varie selon l’appareil.
Pour jumeler le haut-parleur à votre appareil Bluetooth :
1. Effectuez ceci sur un seul caisson d’extrêmes graves : Avec le caisson d’extrêmes graves
sous tension, appuyez et relâchez sa touche de jumelage. La DEL de jumelage clignotera.
2. De la page des paramètres de votre appareil Bluetooth, activez la fonction Bluetooth et
sélectionnez Black Series comme appareil. Lorsque le jumelage est réussi, la DEL de
jumelage demeura allumée. (Ce processus peut prendre jusqu'à 30 secondes.)
Important : Si votre appareil vous demande d’entrer un NIP pour le jumeler au haut-
parleur, entrez « 0000 » (quatre zéros).
3. Une fois que votre appareil est jumelé au caisson d’extrêmes graves, ce dernier
reconnaîtra l’appareil même après sa mise hors tension. Pour rétablir la connexion si elle
ne s'est pas faite automatiquement, vous devez accéder à la page des réglages Bluetooth
de votre appareil et sélectionner « Connexion ».
Pour supprimer tous les réglages de jumelage, maintenez la touche de jumelage enfoncée
pendant 10 secondes. La DEL clignotera pour confirmer que les réglages de jumelage ont été
supprimés. Vous pouvez maintenant jumeler un nouvel appareil.
Fonctionnement de Live Drive
Pour plus d'informations sur l'utilisation de Live Drive, veuillez visiter le site
altoprofessional.com/livedrive.

17
Caractéristiques
Panneau arrière
1. Entrée d'alimentation : Branchez le câble
d’alimentation CEI inclus à cette entrée et branchez
l’autre extrémité à une source d’alimentation électrique.
2. Fusible : Si le fusible de l’appareil est endommagé,
soulevez cette languette afin de remplacer le fusible.
Remplacez-le par un fusible de calibre approprié
(imprimé sous l’entrée d’alimentation de l’appareil).
L’utilisation d’un fusible de calibre inapproprié pourrait
endommager l’appareil et/ou le fusible.
3. Interrupteur d'alimentation : Utilisez cet interrupteur
pour mettre le caisson d’extrêmes graves sous tension.
4. DEL d’alimentation/de veille : Cette DEL s'allume
lorsque le caisson d’extrêmes graves est sous tension.
5. Mode veille : Par défaut, le mode veille ce caisson
d’extrêmes graves est activé : Lorsqu’aucun signal
audio entrant n'est détecté pendant environ 15 minutes,
le caisson d’extrêmes graves passe en mode
d’économie d’énergie. Le caisson d’extrêmes graves
met fin au mode veille 0,5 seconde suivant la détection
d'un signal audio entrant. Changez le réglage de cet
interrupteur encastré sur la position Off pour désactiver
cette fonctionnalité.
6. Éclairage du logo : Appuyez sur cette touche pour
allumer ou éteindre la DEL du logo Alto Professionnel.
7. Commutateur et DEL de polarité : Appuyer sur ce commutateur pour inverser la polarité de la sortie
acoustique du caisson d’extrêmes graves. Dans certains cas, inverser la polarité peut aider à réduire toute
interférence dans la fréquence de chevauchement entre le caisson d’extrêmes graves et le haut-parleur
principal. Lorsque la DEL est éteinte, le caisson d’extrêmes graves est réglé sur la polarité positive par défaut
(le paramètre recommandé lorsqu'il est utilisé avec des haut-parleurs de la série Black). Lorsque la DEL est
rouge, la polarité du caisson d’extrêmes graves est inversée.
Important : Lorsque vous utilisez plusieurs caissons d’extrêmes graves de la série Black, assurez-vous qu'ils
sont sur la même polarité afin d’éviter l'annulation des basses fréquences.
8. Entrées : Utilisez un câble XLR ou de ¼ po (6,35 mm) pour brancher une source audio à cette entrée. Cette
entrée prend en charge uniquement les sources de niveau ligne.
9. Bouton du volume d’entrée : Utilisez ce bouton pour définir le niveau de l'audio entrant dans l’entrée
correspondante. Le Black 15sub est conçu pour fonctionner de manière transparente avec les modèles de
haut-parleur Black 10, Black 12 et Black 15. Pour obtenir un équilibre optimal des basses fréquences, réglez le
bouton de volume d'entrée du Black 15sub à 12 heures et réglez les boutons de volume des Black 10, Black 12
ou Black 15 à leur réglage maximum. Ajustez les commandes de volume au besoin afin d'affiner davantage le
niveau audio de chaque système.
10. DEL du signal/d’écrêtement : Cette DEL devient verte lorsqu'un signal audio entrant est détecté. Elle devient
rouge lorsque le niveau du signal est trop élevé et est réduit dynamiquement afin de protéger le caisson
d’extrêmes graves contre les dommages ou la distorsion. Si la DEL demeure rouge, ou si l'audio est
extrêmement déformé, réduisez alors le volume de votre source audio ou le niveau du volume d'entrée du
bouton Input Volume.
11. Sorties : Utilisez un câble XLR pour brancher cette sortie symétrique à l’entrée d’un second haut-parleur de la
série Black. Le signal audio transmis par cette sortie est de 0 dB.
12. Sélecteur et DEL de dérivation : Appuyer sur ce commutateur pour basculer entre le mode normal (Standard)
et le mode de dérivation (Bypass). Lorsque la DEL est éteinte, le caisson d’extrêmes graves est en mode
Standard (par défaut) et le signal des sorties XLR est passé dans un filtre passe-haut afin d’être envoyé à un
haut-parleur pleine gamme. Lorsque la DEL est verte, le caisson d’extrêmes graves est en mode Bypass et le
signal des sorties XLR est non filtré et pleine gamme (les sorties XLR fonctionnent comme de simples
connecteurs de transmission).
13. Interrupteur de mise à la terre : Enfoncez cette touche pour réduire le ronflement ou les bruits parasitaires.
14. DSP Mode : Appuyez sur cette touche pour faire défiler les paramètres du filtre passe-bas du DSP interne du
caisson d'extrêmes graves, comme indiqué sur le panneau arrière. La DEL à côté du paramètre s'allume
lorsque sélectionné. Pour la plupart des applications, nous vous recommandons d'utiliser le réglage 80 Hz ou
100 Hz; utilisez le réglage 120 Hz ou 140 Hz pour accroître l'impact des moyennes fréquences.
15. Touche et DEL de jumelage : Appuyez et relâchez cette touche pour jumeler le caisson d’extrêmes graves à
votre iPad ou votre iPhone. La DEL de jumelage s'allume lorsque le jumelage est réussi. Reportez-vous à la
section Jumelage Bluetooth pour obtenir des instructions.
2
4
1
5
6
7
8
10
11
14
13
12
9
3
15

18
Guida per l’uso (Italiano)
Introduzione
La Black Series di Alto Professional è una linea completa di sistemi di altoparlanti di primissima
qualità, ciascuno concepito secondo standard precisi con componenti di massima qualità e
specifici, capacità wireless e un’enorme potenza incorporata. Gli altoparlanti Black Series sono
stati concepiti con un obiettivo in mente: soddisfare le orecchie del vostro pubblico con
l’esperienza sonora più gratificante e coinvolgente che abbiano mai avuto. Entrambi i
subwoofer Black Series, il Black 18sub e il Black15sub, sono stati creati per tuonare con suoni
ottimizzati in una serie di applicazioni praticamente illimitata: dagli impianti da tour, alle
installazioni permanenti, a tutte le vie intermedie. Grazie ai loro 2400 watt di potenza di picco,
ciascuno di essi è attrezzato con quanto serve per emozionare.
Caratteristiche principali
•Alimentazione di picco 2400 Watt Classe D (1200 Watt continua)
•Potente driver da 15” a bassa frequenza, lunga escursione
•Ingressi stereo: Mic/Linea canale sinistro, XLR canale destro
•Uscite stereo XLR con crossover DSP integrato
•Componenti creati specificamente e abbinati allo scopo per il massimo dell’efficienza e
una potenza leader nel settore
•Comandi di livello e polarità regolabili
•Interruttore per lo spegnimento del logo LED
•Design portatile con comode impugnature stampate personalizzate
•Cassa da 18 mm in legno duro lamellare ventilata
•Robusta finitura durevole e antigraffio
•Griglia dell’altoparlante in acciaio verniciata a polvere estremamente durevole
•Piedini in gomma rinforzati in acciaio
•Presa standard da 35 mm
•Concepito e ottimizzato negli U.S.A.
Contenuti della confezione
•Black 15sub
•Cavo di alimentazione
•Guida per l’uso
•Manuale di sicurezza e garanzia
Assistenza
Per le ultime informazioni in merito al prodotto (requisiti di sistema, informazioni sulla
compatibilità, ecc.) e per la registrazione del prodotto stesso, recarsi alla pagina
altoprofessional.com/black15sub.
Per ulteriori informazioni sul prodotto, recarsi alla pagina altoprofessional.com/support.

19
Importanti precauzioni di sicurezza
Nota bene: Alto Professional e inMusic declinano qualsiasi responsabilità per l’uso dei loro
prodotti o per l’utilizzo errato delle presenti informazioni a qualsiasi scopo. Alto Professional e
inMusic non sono responsabili per il cattivo utilizzo dei loro prodotti causato dalla mancata
conformità con le procedure di ispezione e manutenzione. Fare riferimento al manuale di
sicurezza e garanzia per maggiori informazioni.
Installazione
•Installare sempre i subwoofer in conformità con le norme elettriche ed edilizie vigenti.
•Installare il subwoofer in base al suo peso massimo. Verificare le specifiche del palco per
assicurarsi che sia in grado di sostenere il peso del subwoofer. Inoltre, rispettare tutte le
indicazioni di sicurezza specificate dal produttore.
•Non montare più subwoofer sullo stesso supporto o palo.
•Assicurarsi sempre che il supporto o il palo si trovi su una superficie piana, uniforme e
stabile. Inoltre, estendere al massimo le gambe dei supporti a treppiede e assicurarsi che
non rappresentino rischio di inciampo.
•Ispezionare il supporto (o il palo o la minuteria ad esso associata) bprima di ciascun
utilizzo e non servirsi dell’apparecchio con parti usurate, danneggiate o mancanti.
•Prestare sempre cautela in condizioni ventose all’aperto. Potrebbe essere necessario
aggiungere ulteriore peso (ad es. sacchi di sabbia) sulla base del supporto per migliorarne
la stabilità. Non fissare striscioni o articoli simili a qualsiasi parte di un sistema di
altoparlanti. Questi potrebbero fare da vela e far rovesciare l’impianto.
•A meno di non essere sicuri di essere in grado di sostenere il peso del subwoofer,
chiedere aiuto a un’altra persona per sollevarlo sul supporto o sul palo.
•Assicurarsi che i cavi non intralcino gli artisti, lo staff di produzione e il pubblico, in modo
che non vi sia il rischio che questi ci inciampino.
Livello dell’audio
L’esposizione a livelli di rumore estremamente elevati può causare danni permanenti all’udito.
L’OSHA americana (Occupational Safety and Health Administration) ha specificato le
esposizioni ammissibili a determinati livelli di rumore. Secondo l’OSHA, l’esposizione a elevati
livelli di pressione sonora (SPL) in eccesso rispetto ai limiti indicati può causare la perdita
dell’udito. Quando si utilizzano attrezzature in grado di generare elevati SPL, servirsi di
dispositivi di protezione dell’udito quando tali attrezzature sono in uso.
Ore al giorno SPL (dB) Esempio
8 90 Piccolo concerto
6 92 Treno
4 95 Metropolitana
3 97 Casse da tavolo ad alto volume
2 100 Concerto di musica classica
1.5 102 Macchina ribaditrice
1 105 Fabbrica di macchinari
0,50 110 Aeroporto
0,25 (15 minuti) o meno 115 Concerto Rock

20
Guida rapida / Schema dei collegamenti
Nota bene: solo le voci elencate nel paragrafo Contenuti della confezione di questo manuale sono inclusi
con il prodotto. iPad, altoparlanti e subwoofer extra, microfoni, mixer e cavi sono venduti separatamente.
L’app Live Drive è disponibile presso l’App Store.
Esempio A: 1 subwoofer, 2 altoparlanti
Esempio B: 2 subwoofer, 2 altoparlanti
Microfoni
Mixer
Microfoni
Mixer
iPad
Collegare le uscite principali del mixer
agli ingressi del subwoofer Black Series.
Collegare ciascuna delle uscite del
subwoofer Black Series a un altoparlante
distinto per servirsi del crossover del
subwoofer.
Collegare ciascuna delle uscite
principali del mixer a un ingresso
di un subwoofer Black Series.
Collegare un’uscita su ciascuno
dei subwoofer Black Series a un
altoparlante distinto per servirsi
dei crossover dei subwoofer.
iPad
Altoparlante Black
Series
Altoparlante Black
Series
Altoparlante Black
Series
Altoparlante Black
Series Subwoofe
r
Black 15
Subwoofe
r
Black 15
