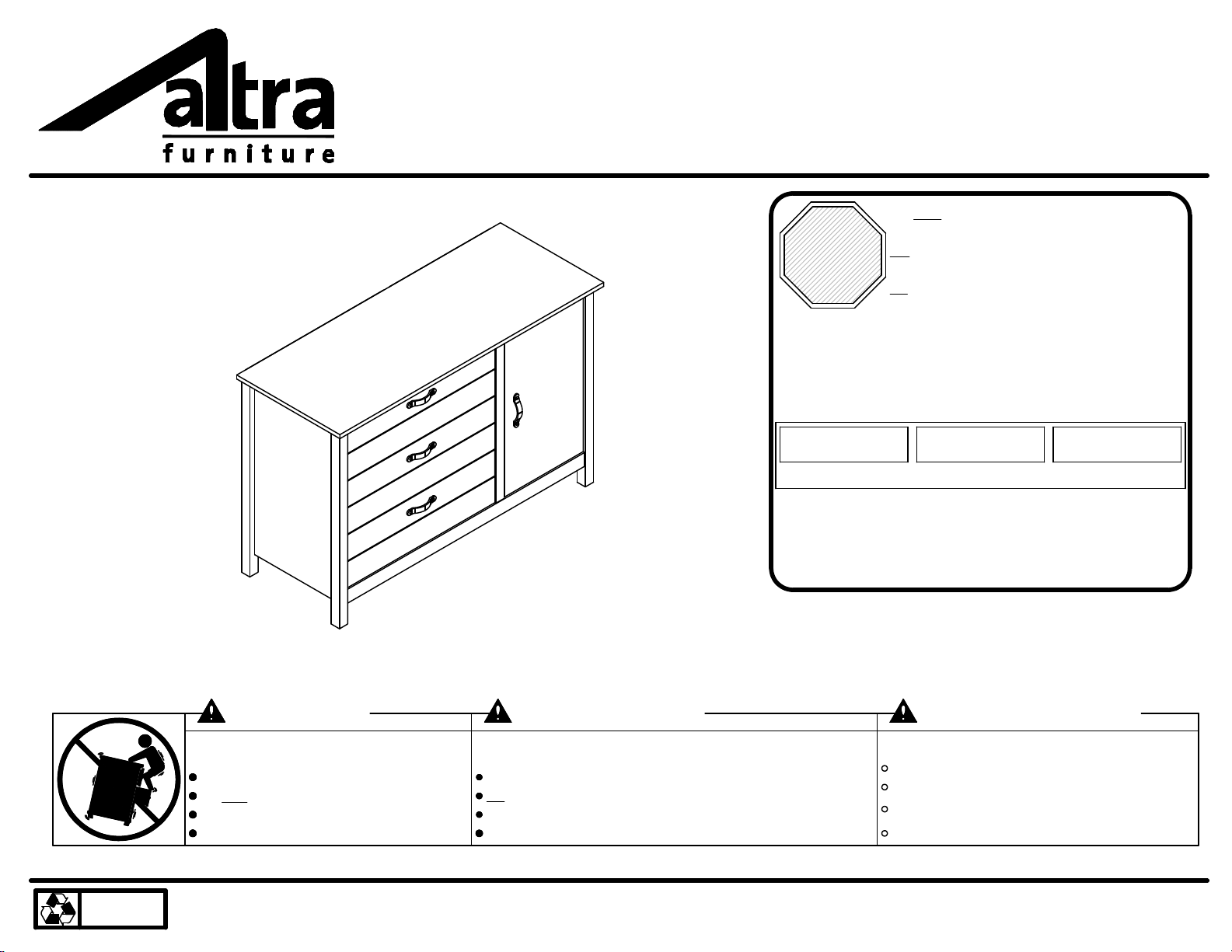

Altra furniture 5982330COM User manual

WARNING ADVERTENCIA AVERTISSEMENT
Unit can tip over causing severe injury
or death.
Anchor unit to stud or wall.
DO NOT allow children to climb on unit.
Put heavy items on lower shelves or drawers.
Read and follow all assembly instructions.
Este mueble puede caerse por encima
causando daño serio o la muerte
Anolar el mueble a un espárrago muro.
NO dejar que los niños suben por encima del mueble.
Poner los articulos mas pesados en los tableros o cajones inferiores.
Leer y sequir todos de los instucciones para el montaje.
L'unité peut basculer et causer des
blessures graves ou la mort.
Fixez l'unité au mur ou à un montant.
Ne laissez PAS les enfants grimper sur le meuble
Déposez les pièces lourdes sur les tablettes ou tiroirs
du bas.
Lire et suivre toutes les instructions d'assemblage.
STOP
ALTO
ARRÊT
DO NOT RETURN PRODUCT TO THE STORE
NO REGRESAS ESTA PRODUCTO A LA TIENDA
NE RETOURNEZ PAS LE PRODUIT AU MAGASIN
Individual stores do not stock parts.
Las tiendas no tiene partes.
Les magasins individuels ne gardent pas de pièces.
If a part is missing or damaged, please visit our website or call our toll-free customer
service line. We will gladly ship your replacement parts FREE of charge.
Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.
Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez
sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de
rechange GRATUITEMENT.

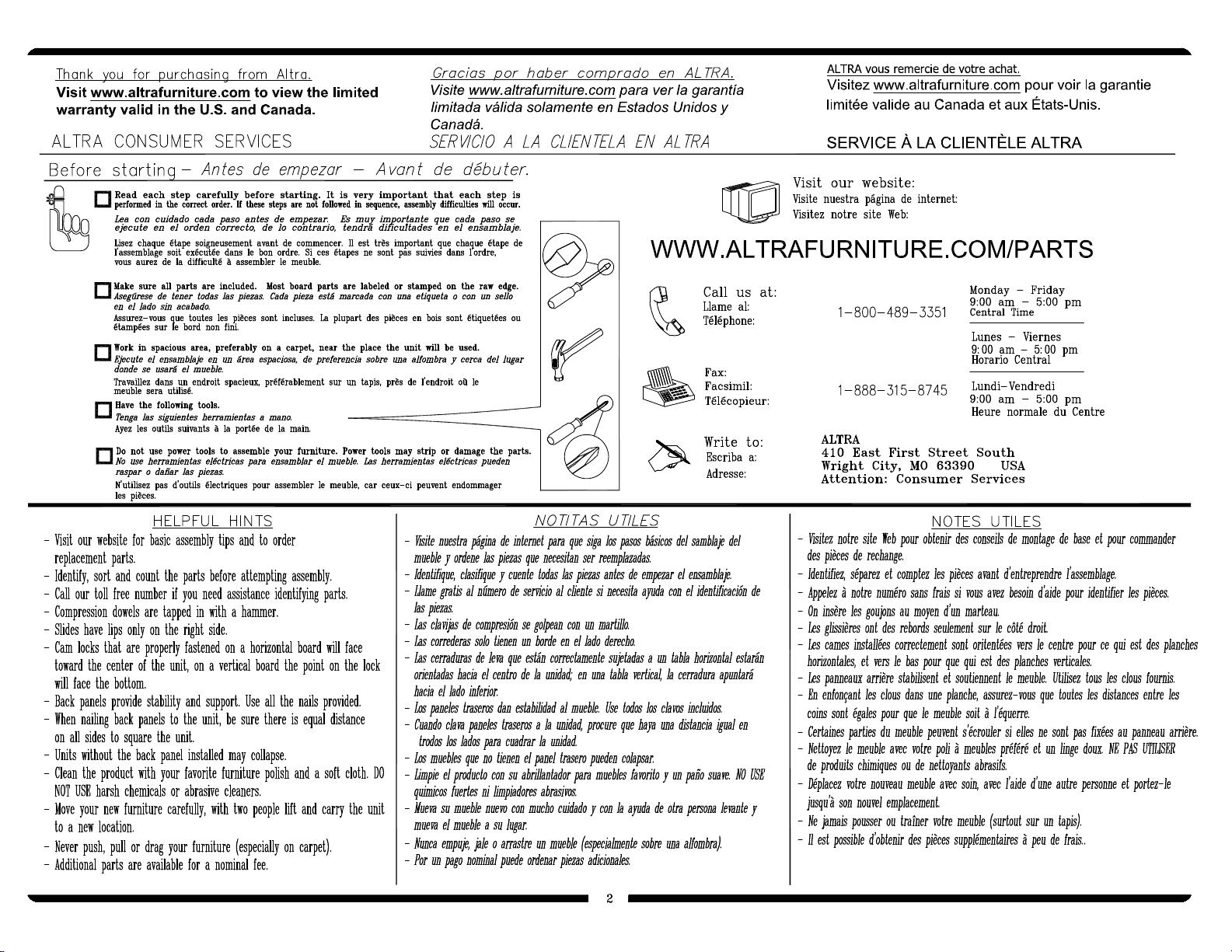

Need Parts or
Assistance? Nesacitas partes o
Asistancia? Besoin de Pièces ou
d'assistance?
WWW.ALTRAFURNITURE.COM/PARTS
or call toll free:
o llame a nuestra línea gratis:
ou appelez sans frais: 1-800-489-3351
For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por favor tenga esta manual listo.
Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en
main.
-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-
B345982330COM0
5982330COM
Please Recycle
Recicle Por Favor
Réutilisez SVP

B345982330COM0
3 /34
?? www.altrafurniture.com ??

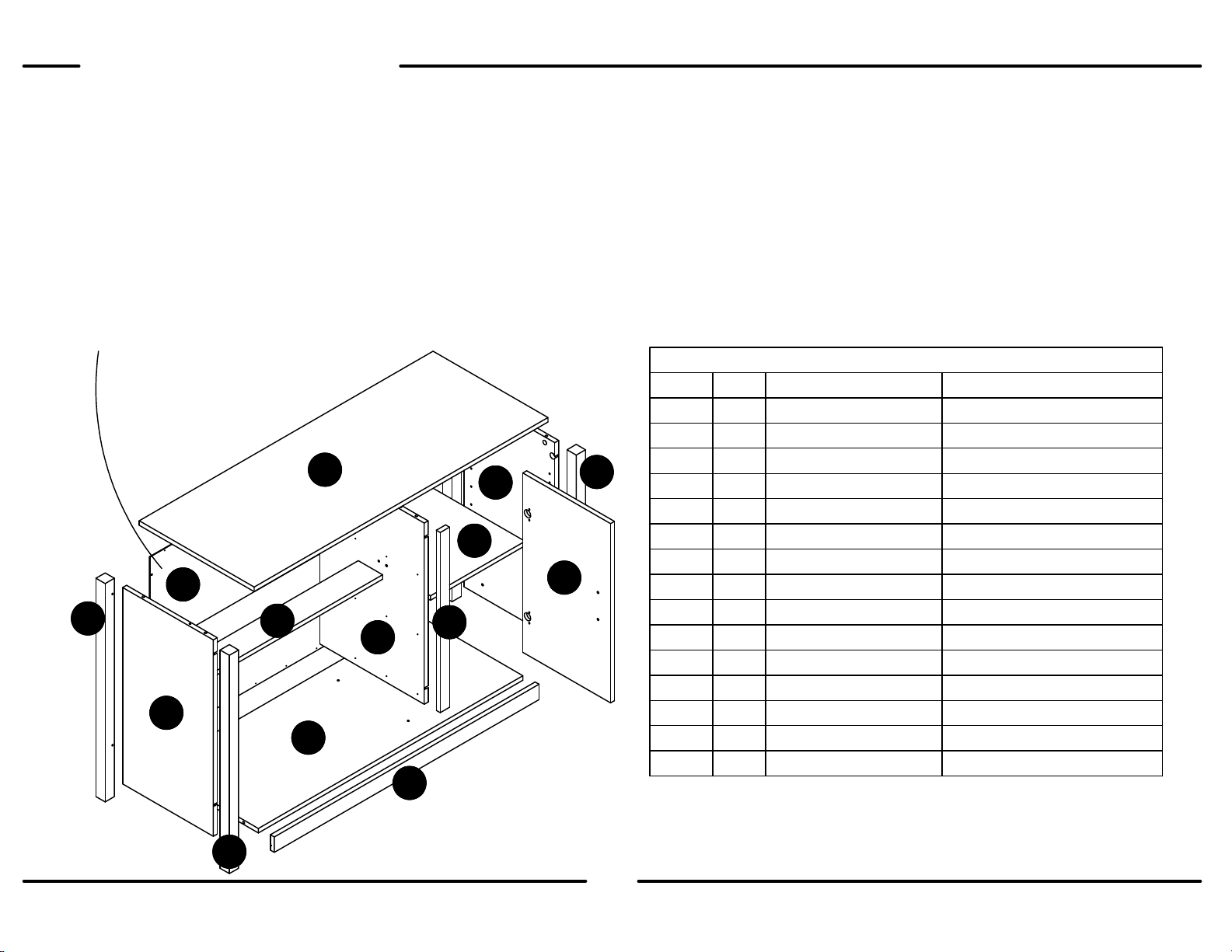

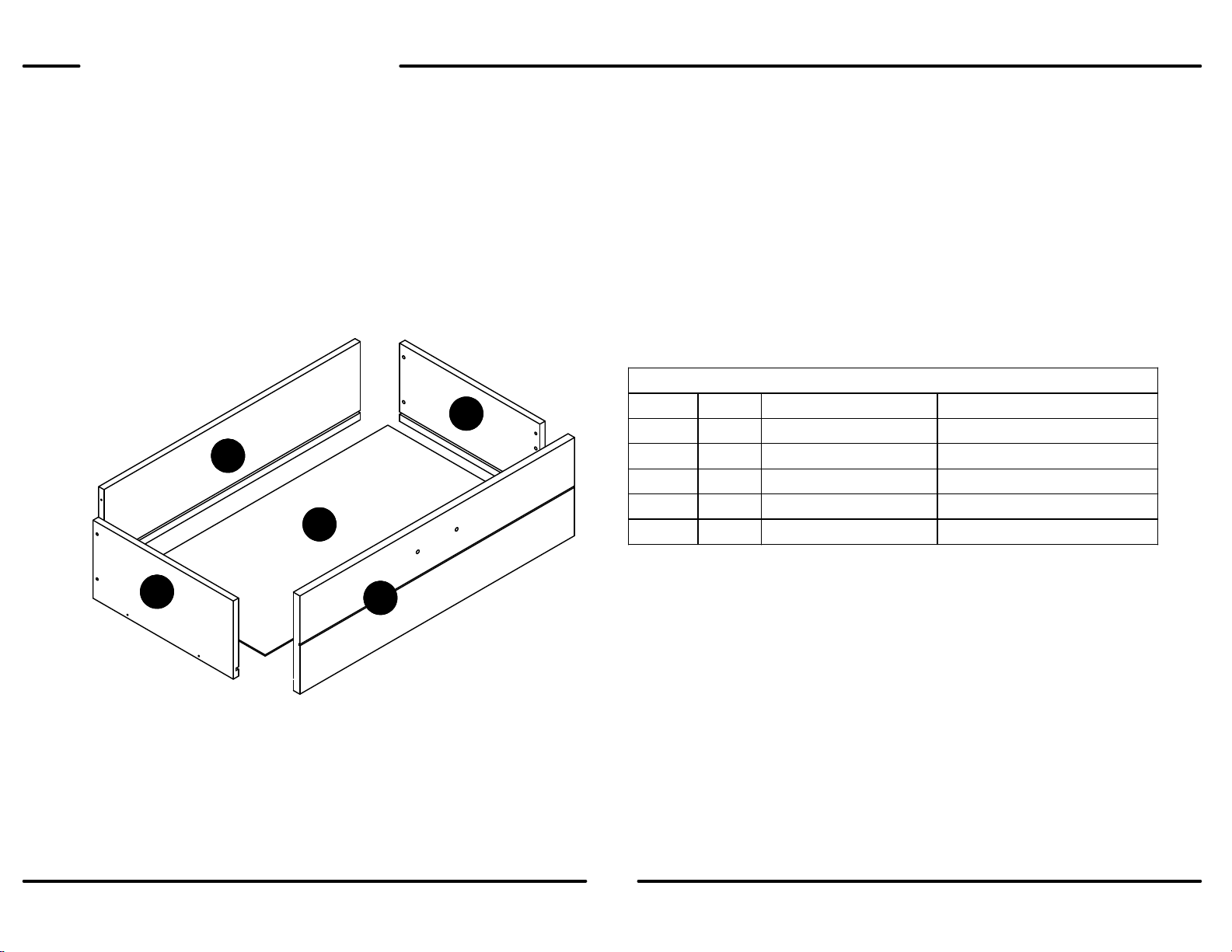

PARTS - PIEZAS - PIECES
Parts List
DESCRIPTION
PART NUMBER
QTY
ITEM
LEFT PANEL359823300101A
RIGHT PANEL359823300201
B
PARTITION
359823300301
C
TOP
359823300401D
BOTTOM
359823300501E
ADJUSTABLE SHELF
359823300601F
SUPPORT
359820000701
G
LEFT FRONT LEG
359823300801H
RIGHT FRONT LEG
359823300901
I
LEFT REAR LEG
359823301001J
RIGHT REAR LEG
359823301101K
KICK359823301901S
VERTICAL MOLDING
359823302001T
DOOR
359823302101U
BACK PANELK5982330001
V
This piece is paperboard construction. It is not made from wood but is
required for the assembly of your unit.
Esto pedazo son la construcción del cartón. Ello no son hecho de
madera, pero se requlere para la asamblea de su unidad.
Cette pièce est de construction en carton. Elle n'est pas fabriquée de
bois, mais nécessaire pour l'assemblage de votre meuble.
Parts shown are the base cabinet of your model. Drawers shown on next page. Please note, some parts are labeled with a sticker and some
parts have a letter stamped on a raw edge.
Piezas mostradas son la base del gabinete de su modelo. Cajones que se muestra en la siguiente página. Tenga en cuenta las mismas
partes se etiquetan con una etiqueta engomada y algunas partes tienen una carta impresa en un borde crudo.
Pièces indiquées sont le placard de votre modèle. Tiroirs montrés sur la page suivante. Veuillez noter que les mêmes pièces sont pourvus
d'une étiquette et certaines régions ont une lettre estampillée sur le bord brut.
Spanish & French parts list on page 5.
Lista de piezas españolas y francesas en la página 5.
Liste des pièces espagnoles et françaises à la page 5.
A
B
C
D
E
F
G
H
I
J
S
T
U
V

B345982330COM0
4 /34
?? www.altrafurniture.com ??
PARTS - PIEZAS - PIECES
Parts List
DESCRIPTION
PART NUMBER
QTY
ITEM
DRAWER FRONT
359813301203L
DRAWER BACK
359813311303M
DRAWER BOTTOM
359813311403N
LEFT DRAWER SIDE
317283311703
Q
RIGHT DRAWER SIDE
317283311803
R
Parts shown are for the drawers. Please note, some parts are labeled with a sticker and some parts have a letter stamped on a raw edge.
Piezas que se muestran son para los cajones. Tenga en cuenta que algunas partes están marcadas con una etiqueta engomada y algunas
partes tener una carta estampada en un borde crudo.
Pièces indiqués sont pour les tiroirs. S'il vous plaît noter, certaines parties sont marqués avec un autocollant et certaines parties ont une
lettre estampillée sur un bord brut.
Spanish & French parts list on page 5.
Lista de piezas españolas y francesas en la página 5.
Liste des pièces espagnoles et françaises à la page 5.
L
M
N
Q
R

B345982330COM0
5 /34
?? www.altrafurniture.com ??
Parts List
DESCRIPTION
PART NUMBER
QTY
ITEM
panel izquierdo / panneau gauche
359823300101A
panel derecho / panneau droit
359823300201B
partición / cloison
359823300301
C
cima / dessus
359823300401
D
fondo / fond
359823300501E
estante ajustable / tablette réglable
359823300601F
soporte / support359820000701G
pata delantera izquierda / jambe avant gauche
359823300801H
pata delantera derecha / jambe avant droit
359823300901I
pata trasera izquierda / jambe arrière gauche359823301001
J
pata trasera derecha / jambe arrière droit
359823301101K
frente del cajón / façade de tiroir
359813301203L
cajón trasero / dos du tiroir
359813311303M
cajón inferior / fond de tiroir
359813311403N
lado del cajón izquierdo / côté du tiroir gauche
317283311703
Q
lado del cajón derecha / côté du tiroir droit
317283311803R
retrocro / plaque359823301901
S
moldeo vertical / moulage vertical
359823302001T
puerta / porte
359823302101U
panel trasero / panneau arrièreK5982330001
V

B345982330COM0
6 /34
?? www.altrafurniture.com ??

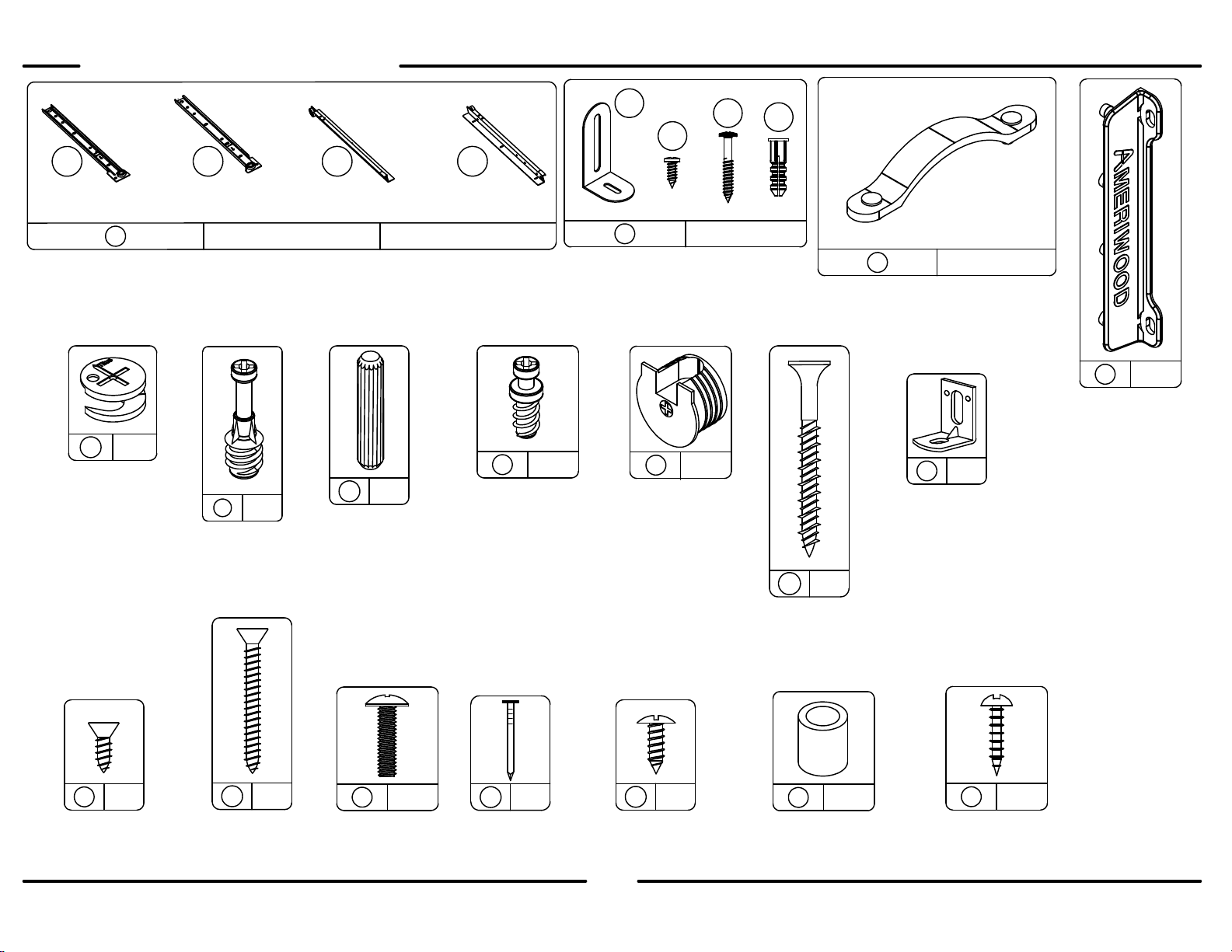

PARTS - PIEZAS - PIECES
x
15 23
#A21110
nail
clavo
clou
x 13 12
#A11600
1-1/4" flat head
cabeza plano 1-1/4"
tête plate 1-1/4"
x
#A11080
cabeza plano 7/16"
7/16" flat head
tête plate 7/16"
x
30
12
x
#A12120
7/16" pan head
cabeza redondo 7/16"
tête ronde 7/16"
16 30
x
810
#A22910
connector bolt
perno del conectador
boulon de raccordement
x
raccord
conectador
10
connector
#A22900
9
x
#A21660
wood dowel
clavija de madera
goujon de bois
77
x
cam bolt
#A22510
perno de leva
boulon de came
612
x
#A22570
cam lock
cerradura de leva
serrure de came
512

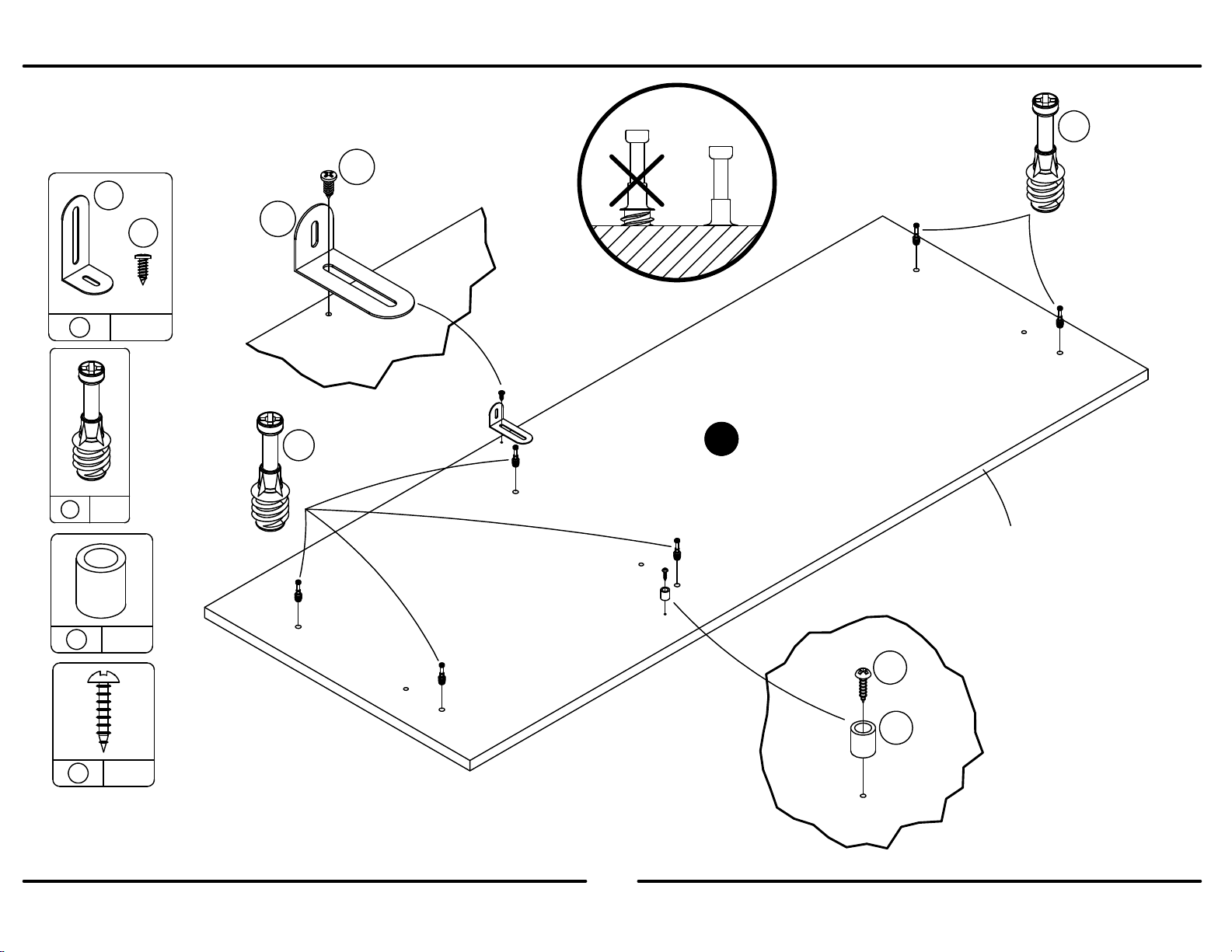

x
21
#A84050
safety bracket kit
juego del soporte de seguridad
ensemble de courroie sécurite
2a
2b
2c 2d
right cabinet memberleft cabinet member left drawer runner right drawer runner
corredera de mueble derechacorredera de mueble izquierda deslizador izquierdo de cajón deslizador derecha de cajón
x
#A56760
glissière gauche du cabinet glissière droite du cabinet coulisse gauche du tiroir coulisse droite du tiroir
1d1c
1b
13
1a
x
#A53600
angle bracket
support de l'angle
anaquel del ángulo
11 4
tête plate 1-3/4"
cabeza plano 1-3/4"
1-3/4" flat head
x
#A13410
10 2
x
46
#A54223
drawer bracket
soporte de caón
support de tiroir
x
17 1
#A89020
plastic bumper
parachoques de plástico
pare-chocs en plastique
x
18 1
#A11170
5/8" pan head
cabeza redondo 5/8"
tête rondo 5/8"
x
34
#A50410
handle
manija
poignée
x
14 8
#A17250
8-32x5/8" bolt
tornillo 5/8"
vis 5/8"

B345982330COM0
7 /34
?? www.altrafurniture.com ??
PARTS - PIEZAS - PIECES
2
3½ turn to fully
lock.
½ se vuelven a
totalmente
cerradura.
½ tour pour
verrouiller
complètement.
4
Tighten to fully seat. Do not over
tighten.
Apriétese a totalmente asiento. No
haga encima de apriétese.
Serrez pour mettre le siège bien en
place. Ne pas trop serrer.
Proper orientation of cam.
La orientación apropiada de leva.
Bonne orientation de la came.
1

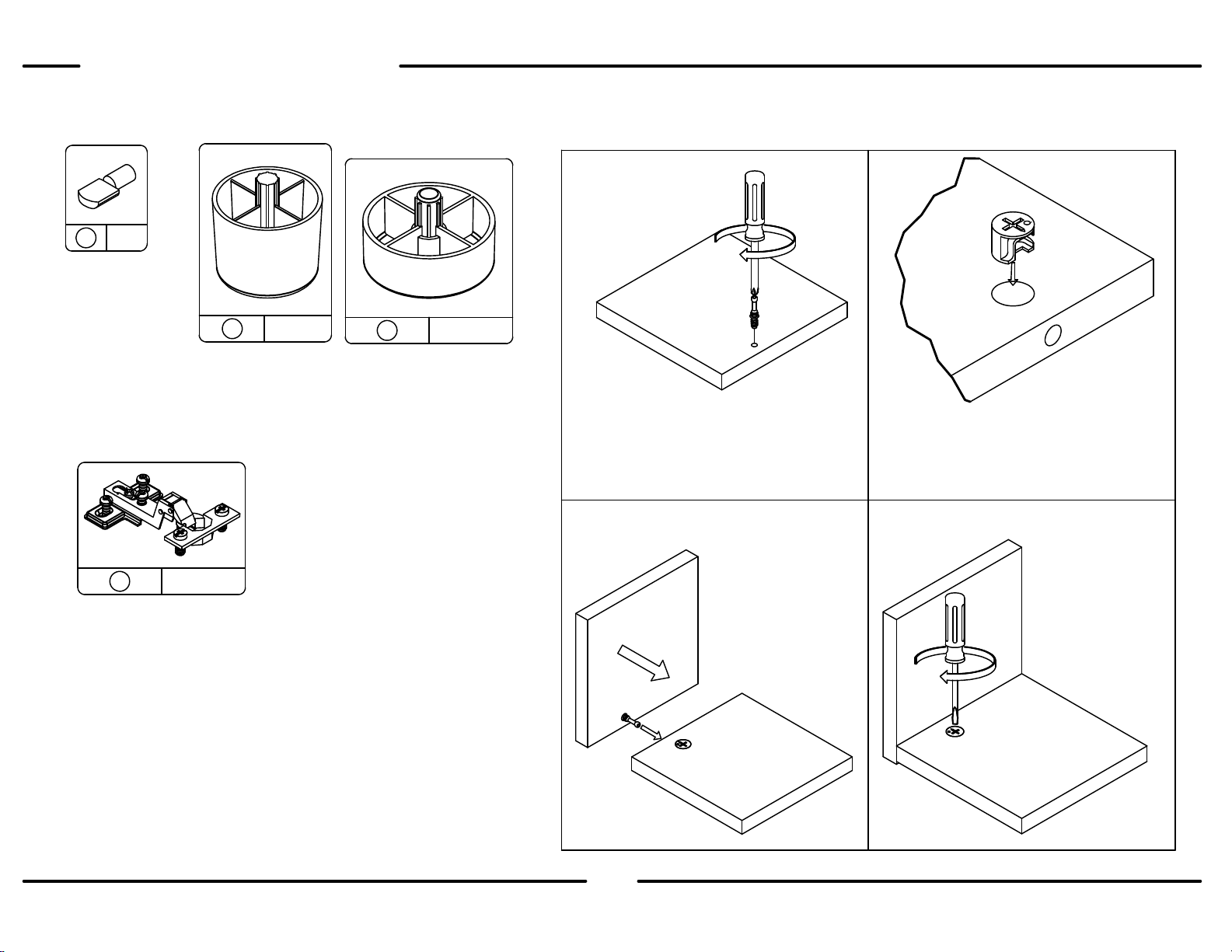

This illustration shows how the CAM fastening system works.
Esta ilustración muestra el sistema de fijación de leva y como funciona.
Cette illustration montre le système de fixation CAME et son fonctionnement.
Lock
Apretar
Serrer
Titus
Titus
Titus
x
#A80250
shelf support
soporte de tablero
support de la tablette
19 4
x
20 1
#A43100
foot
pie
patte
x
21 4
#A43490
glide spacer
glide espaciador
glide entretoise
x
22 2
#A65640
hinge
bisagra
charniere

1
B345982330COM0
8 /34
?? www.altrafurniture.com ??
Important: When using a power drill or power screwdriver for screwing, please be aware to slow down and stop when screw is
tight. Failure to do so may result in stripping the screw.
Importante: Cuando se utiliza un taladro eléctrico o corriente desarmador para atornillar, tenga en cuenta a despacio y se
detendrá cuando el tornillo está apretado. No hacerlo puede resultar en despojar el tornillo.
Important : Lorsque vous utilisez une perceuse électrique ou un tournevis électrique pour le vissage, sachez pour ralentir et
arrêter lorsque la vis est serrée. Faute de quoi vous risquez dans la vis se déshabillant.
x
88
8
8
8
8
8
H
I
J
K

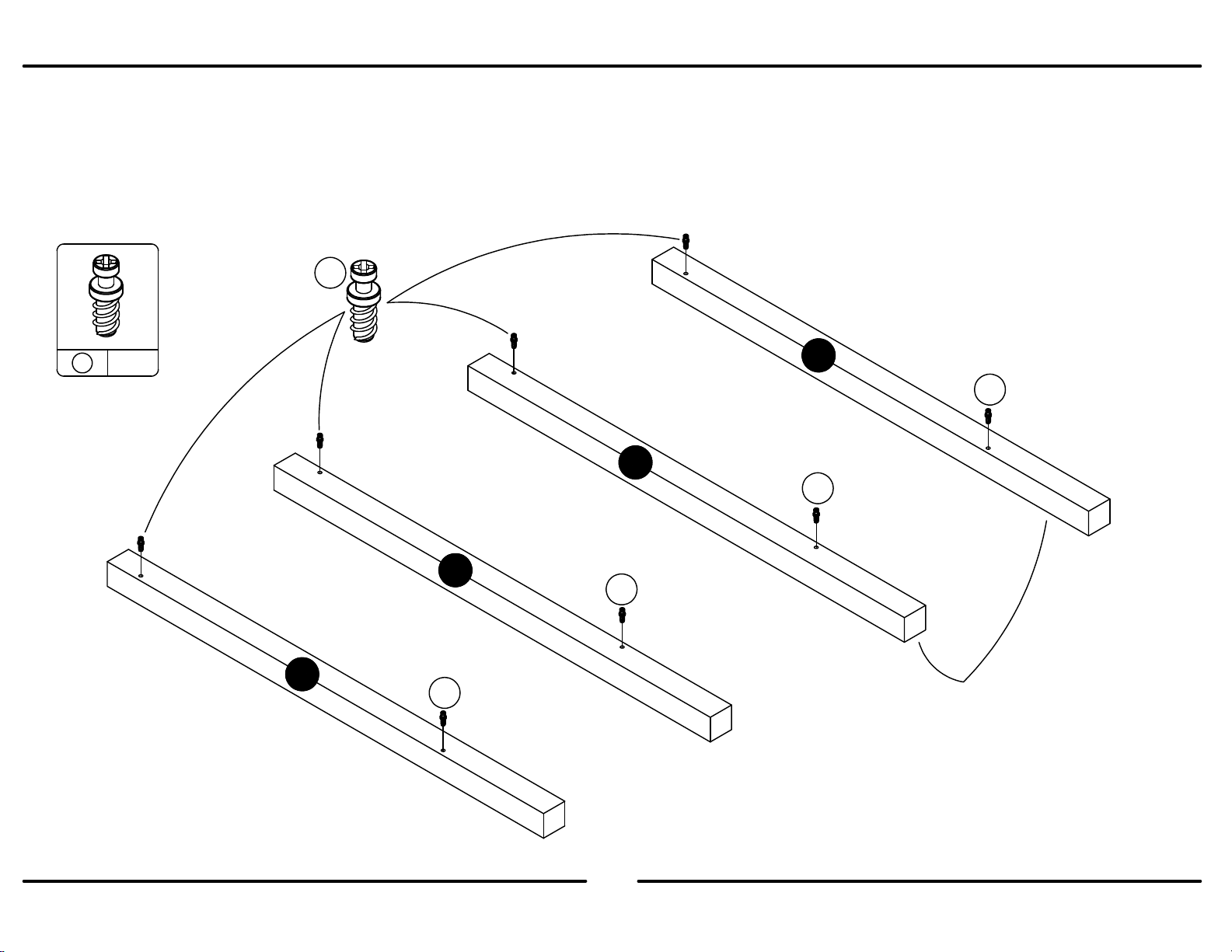

Please note, there will be smaller holes in the
opposite surface of the rear legs (J&K).
Tenga en cuenta, no habrá agujeros más
pequeños en la superficie opuesta de las patas
traseras (J&K).
Notez s'il vous plaît, il y aura des petits trous dans
la surface opposée des branches arrière (J&K).

2
B345982330COM0
9 /34
?? www.altrafurniture.com ??

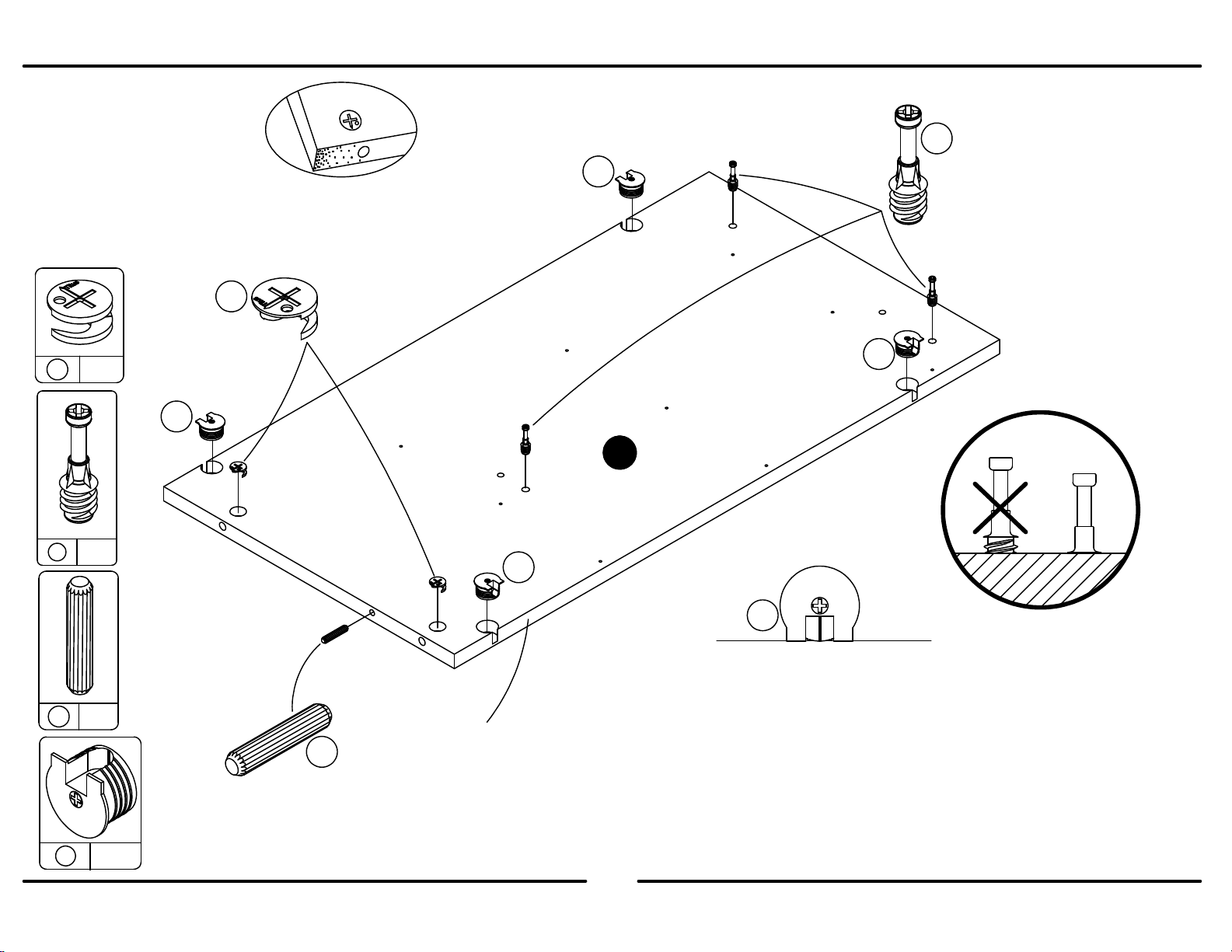

You will need to tap the connector (9) with a hammer to fully insert. Be
sure the connector is positioned as shown before pushing into holes.
Quizá necesites golpear el conector (9) suavemente con un martillo para
insertar conpletamente. Esté seguro que conectador está colocado como
se muestra antes de empujar en los agujeros.
Vous devrez taper légèrement sur le raccord (9) avec un matreau
pourl'insérer complétement. Assuez-vous que le raccord est placé tel que
montré avant de le pousser dans les trous.
7
6

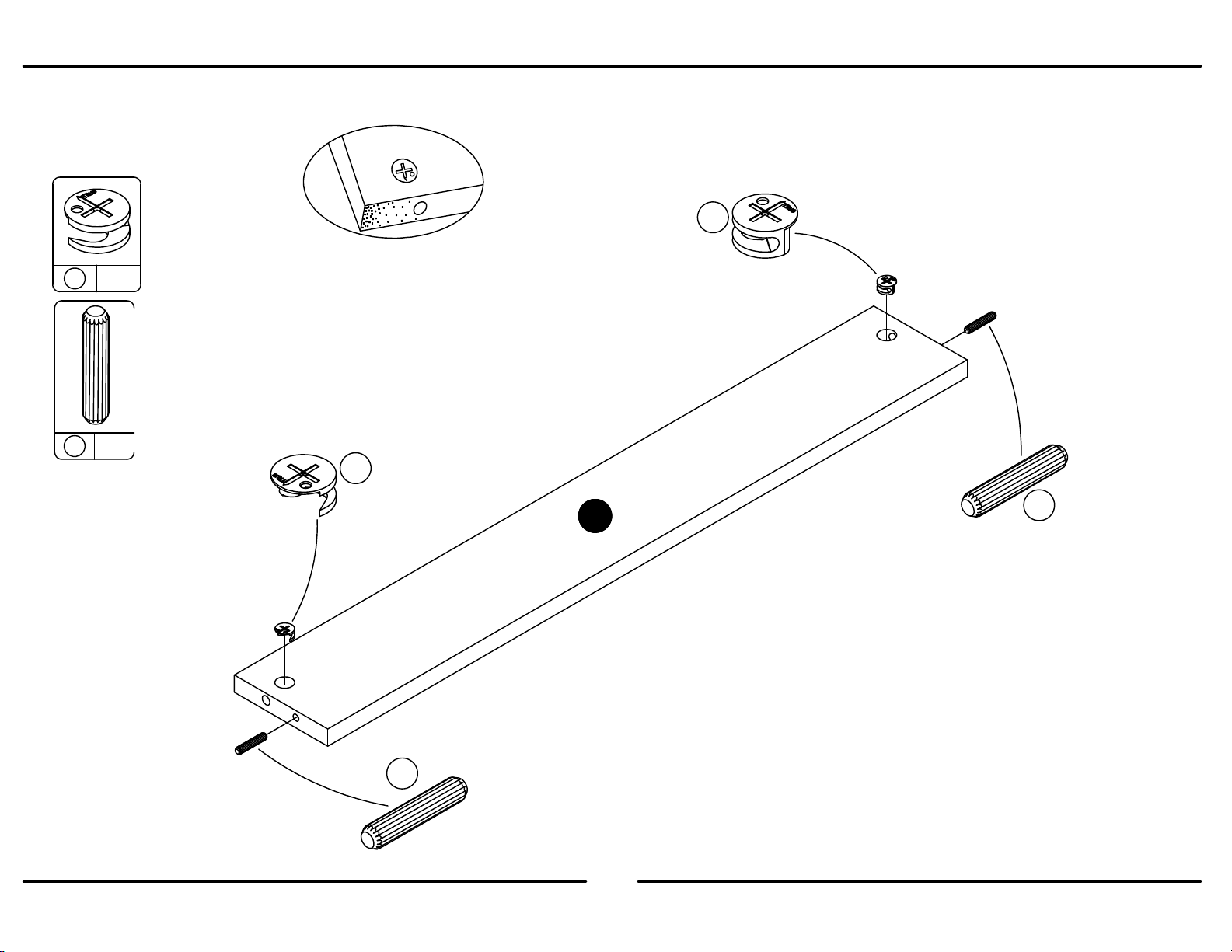

Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
x
52
x
63
x
71
x
4 9
5
9
9
9
9
A
9
finished edge
borde acabado
bord fini

3
B345982330COM0
10 /34
?? www.altrafurniture.com ??
x
4
9
x
71
x
62
x
52
6
7
Loosen to seperate.
Afloje para separar.
Desserrez pour séparer.
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
You will need to tap the connector (9) with a hammer to fully insert. Be sure the connector is
positioned as shown before pushing into holes.
Quizá necesites golpear el conector (9) suavemente con un martillo para insertar
conpletamente. Esté seguro que conectador está colocado como se muestra antes de
empujar en los agujeros.
Vous devrez taper légèrement sur le raccord (9) avec un matreau pourl'insérer
complétement. Assuez-vous que le raccord est placé tel que montré avant de le pousser
dans les trous.
5
9
9
9
9
22
B
9
finished edge
borde acabado
bord fini
x
22 2

4
B345982330COM0
11 /34
?? www.altrafurniture.com ??

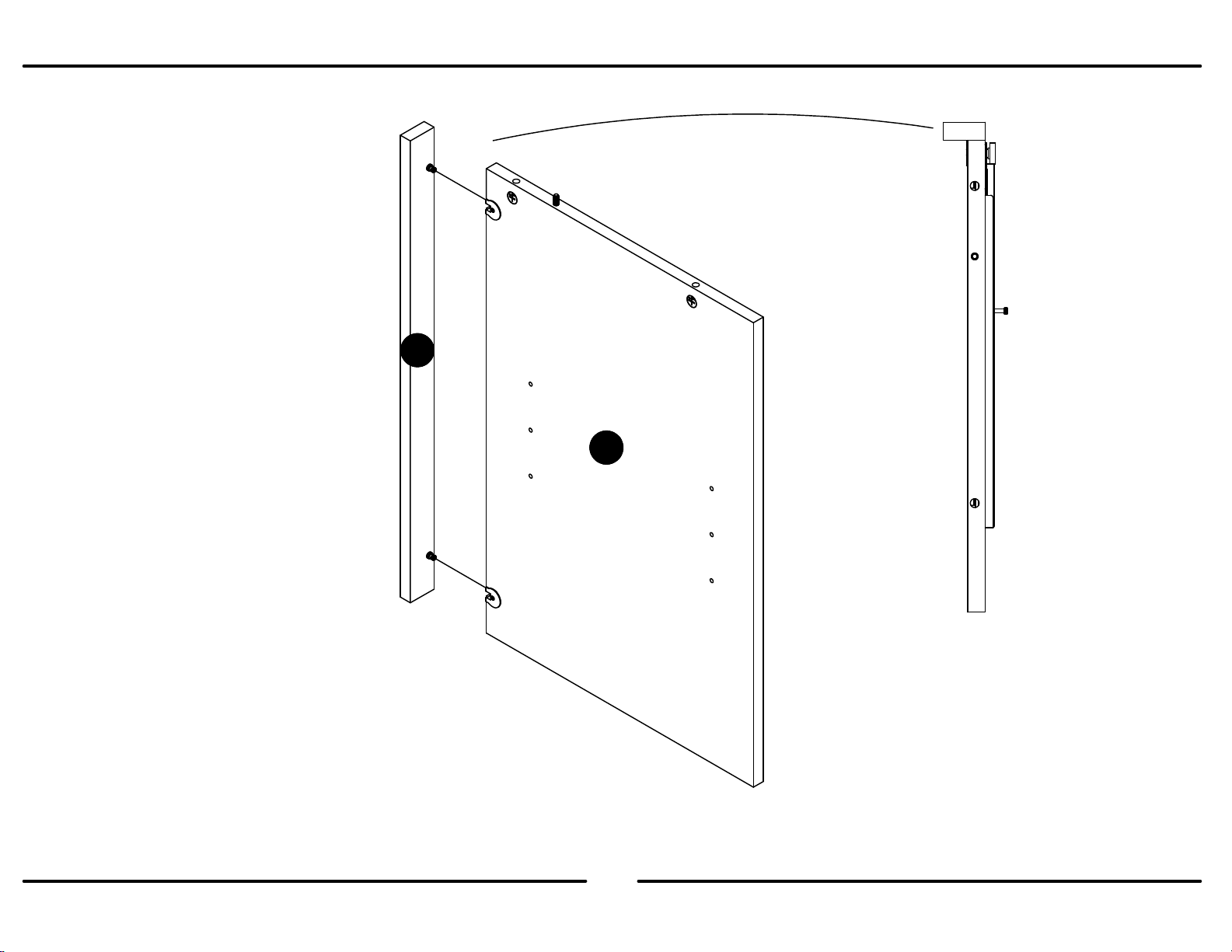

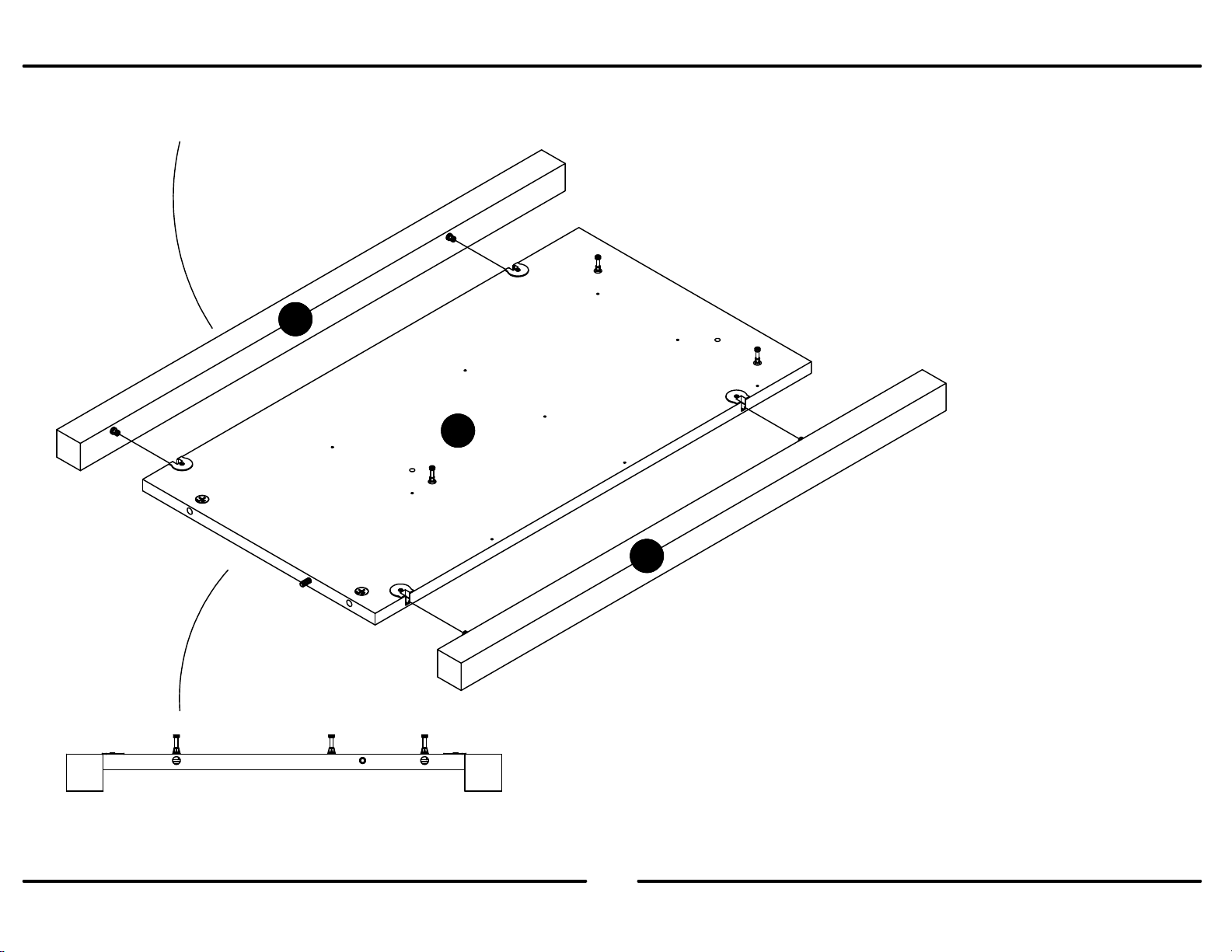

End View
Vista Final
Vau Finale
A
H
J
Note: Five pilots holes will be located in the rear surface.
Nota: Cinco pilotos agujeros se encuentran en la superficie posterior.
Note: Cinq pilotes trous seront situés dans la surface arrière.
Press the left front leg (H) and left rear leg (J) against the left panel (A)
so the connector bolts (8) engage the connectors (9). Turn the screw in
the center of the connector (9) clockwise to lock in place.
Pulsar la pata delantera izquierda (H) y la pierna trasera izquierda (J)
contra el panel de la izquierda (A) por lo que los pernos de conexión (8)
se acoplan los conectores (9). Gire el tornillo en el centro del conector
(9) en sentido horario para bloquear en su lugar.
Appuyez sur la patte avant gauche (H) et de la jambe arrière gauche (J)
contre le panneau de gauche (A) de sorte que les boulons de connexion
(8) engager les connecteurs (9). Tourner la vis dans le centre du
connecteur (9) dans le sens horaire pour verrouiller en place.

5
B345982330COM0
12 /34
?? www.altrafurniture.com ??
Press the right front leg (I) and right rear leg (K) against the right panel
(B) so the connector bolts (8) engage the connectors (9). Turn the screw
in the center of the connector (9) clockwise to lock in place.
Presione la pata delantera derecha (I) y pata trasera derecha (K) contra
el panel derecho (B) por lo que los pernos de conexión (8) se acoplan
los conectores (9). Gire el tornillo en el centro del conector (9) en
sentido horario para bloquear en su lugar.
Appuyez sur la jambe droite avant (I) et de la jambe arrière droite (K)
contre le panneau droit (B) de sorte que les boulons de connexion (8)
engager les connecteurs (9). Tourner la vis dans le centre du
connecteur (9) dans le sens horaire pour verrouiller en place.
Note: Five pilots holes will be located in the rear surface.
Nota: Cinco pilotos agujeros se encuentran en la superficie posterior.
Note: Cinq pilotes trous seront situés dans la surface arrière.
End View
Vista Final
Vau Finale
I
K
B

6
B345982330COM0
13 /34
?? www.altrafurniture.com ??
x x
9
12
A

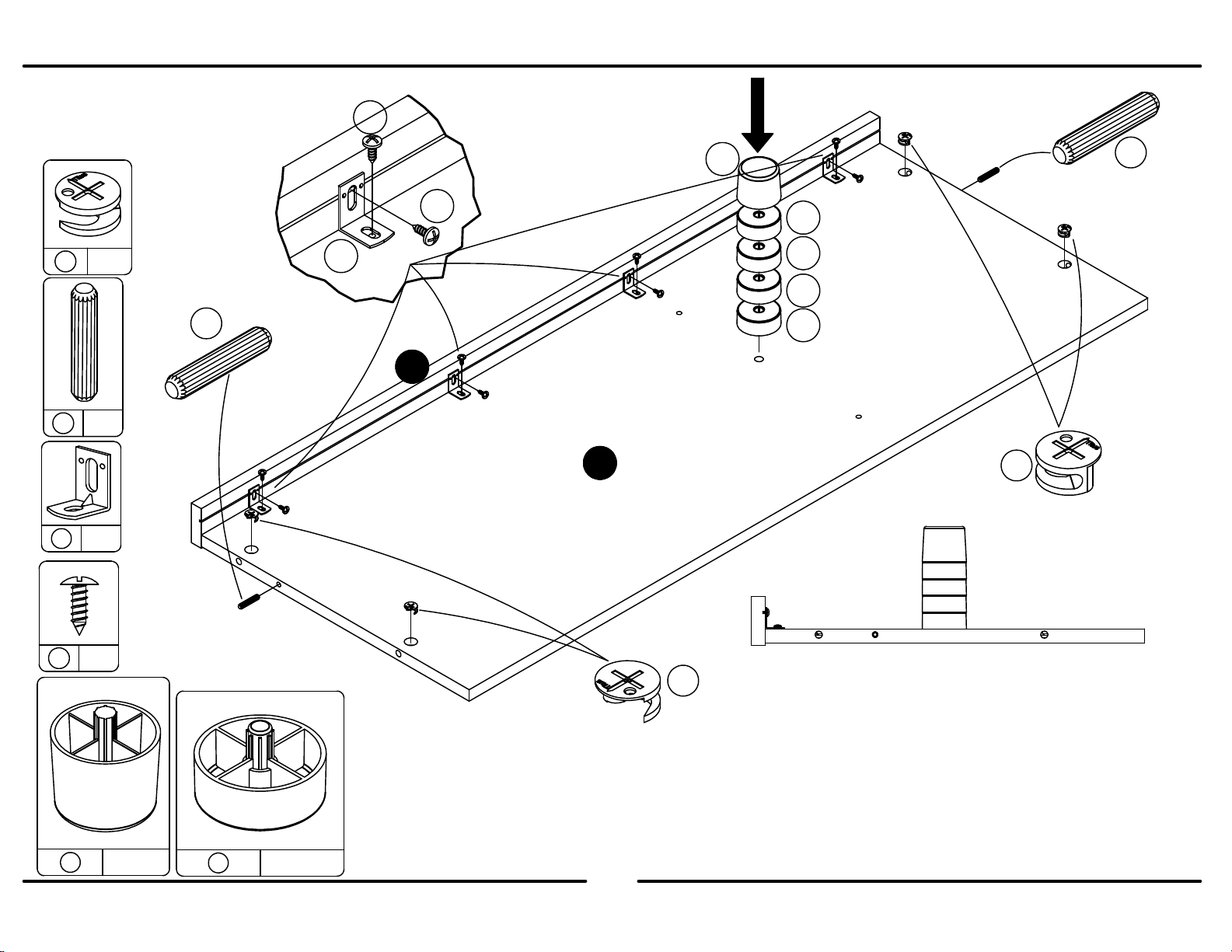

x
13
1a
1a
1a
1a
1a
12
12
12
12
12
12
12
12
12
12

7
B345982330COM0
14 /34
?? www.altrafurniture.com ??
x
13
1b
x
52
x
61
x
71
x x 912
x
2 9
7You will need to tap the connector (9) with
a hammer to fully insert. Be sure the
connector is positioned as shown before
pushing into holes.
Quizá necesites golpear el conector (9)
suavemente con un martillo para insertar
conpletamente. Esté seguro que
conectador está colocado como se
muestra antes de empujar en los agujeros.
Vous devrez taper légèrement sur le
raccord (9) avec un matreau pourl'insérer
complétement. Assuez-vous que le
raccord est placé tel que montré avant de
le pousser dans les trous.
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
6
1b
1b
1b
5
9
9
9
12
12
12
12
12
12
12
12
12
finished edge
borde acabado
bord fini
finished edge
borde acabado
bord fini
C
C
left surface
superficie izquierda
surface gauche
right surface
superficie derecho
surface droit
1b
12

8
B345982330COM0
15 /34
?? www.altrafurniture.com ??

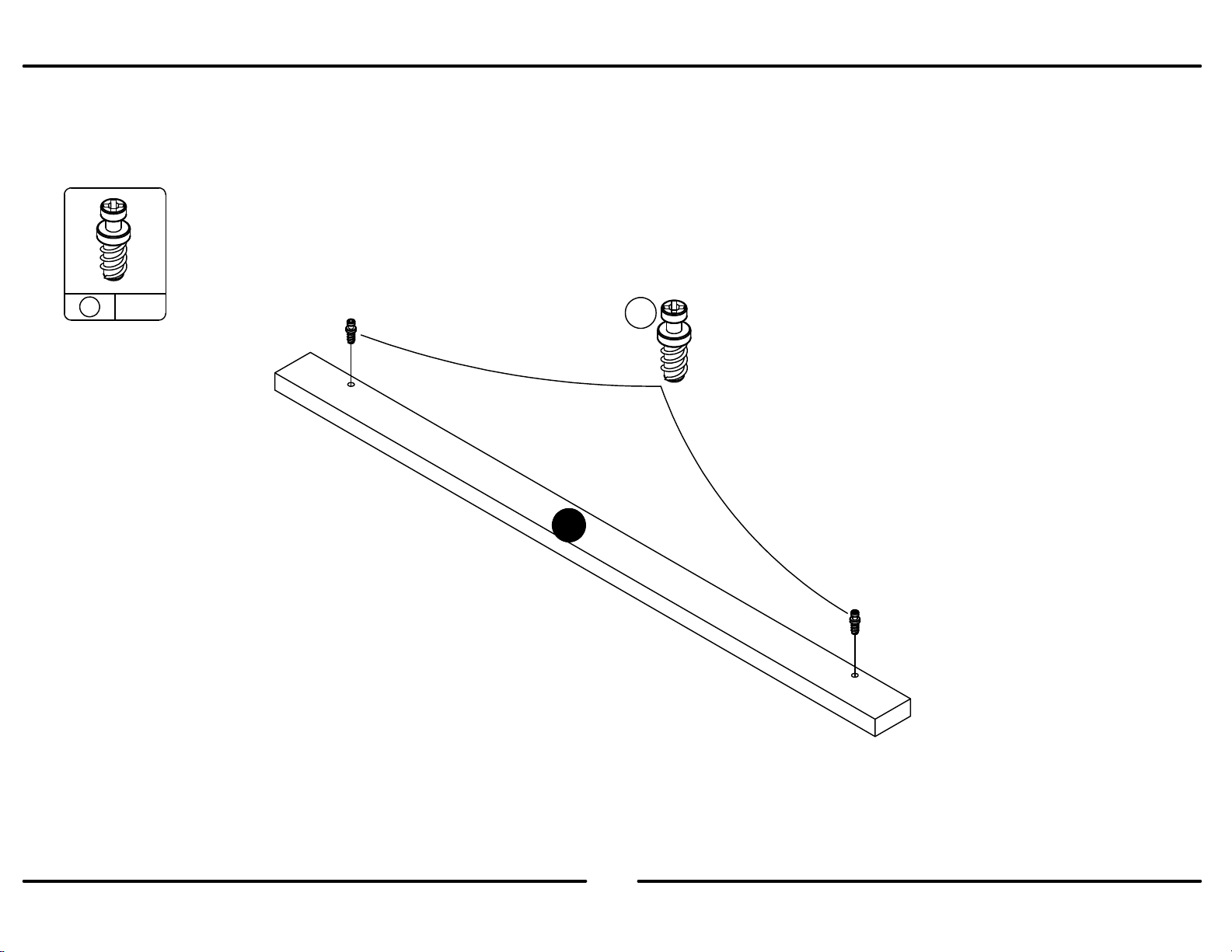

x
82
8
T

9
B345982330COM0
16 /34
?? www.altrafurniture.com ??
C
T
Press the vertical molding (T) against
the partition (C) so the connector bolts
(8) engage the connectors (9). Turn
the screw in the center of the
connector (9) clockwise to lock in
place.
Pulse el moldeo vertical (T) contra la
partición (C) de modo que los pernos
de conexión (8) se acoplan los
conectores (9). Gire el tornillo en el
centro del conector (9) en sentido
horario para bloquear en su lugar.
Appuyez sur le moulage vertical (T)
contre la cloison (C) de sorte que les
boulons de connexion (8) engager les
connecteurs (9). Tourner la vis dans
le centre du connecteur (9) dans le
sens horaire pour verrouiller en place.
top view
vista superior
vue de dessus

10
B345982330COM0
17 /34
?? www.altrafurniture.com ??
x
21
2a
2b
x
66
x
17 1
x
18 1
6
6
finished edge
borde acabado
bord fini
2b
2a
17
18
D
Do not fully tighten screw (2b).
No apretar el tornillo (2b).
Ne pas serrer la vis (2b).

11
B345982330COM0
18 /34
?? www.altrafurniture.com ??
x
54
x
72
x
11 4
x
16 8
x
20 1
x
21 4
7
7
5
5
11
16
20
21
21
21
21
E
S
Notice: Be sure the ends of the bottom (E) and kick(S) are flush with each other.
Aviso: Asegúrese de que los extremos de la parte inferior (E) y Tiro (S) están al ras entre sí.
Notez: Assurez-vous que les extrémités du fond (E) et kick (S) sont alignés les uns avec les autres.
End View
Vista Final
Vau Finale
16

12
B345982330COM0
19 /34
?? www.altrafurniture.com ??

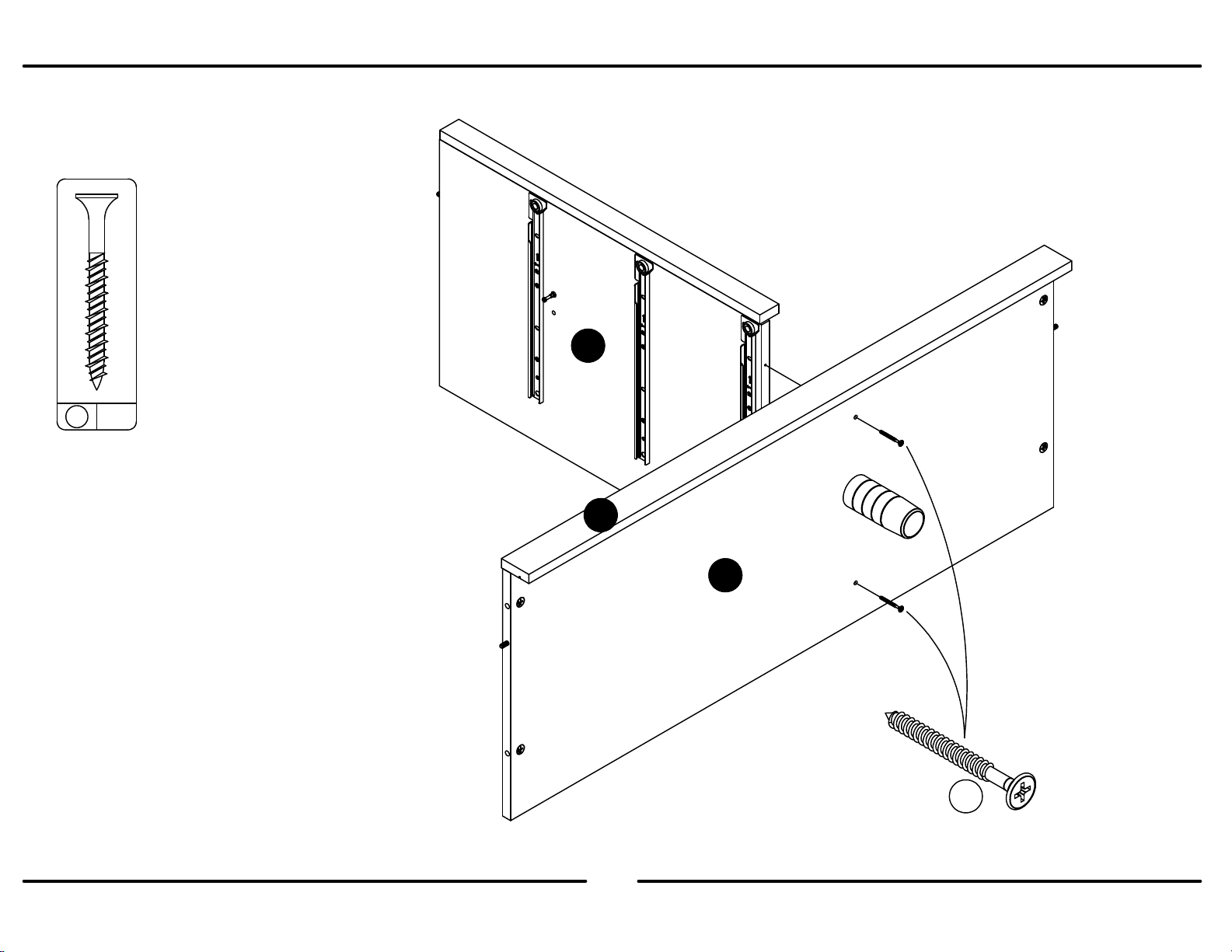

x
10 2
E
S
C
10

13
B345982330COM0
20 /34
?? www.altrafurniture.com ??
x
52
x
72
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
7
7
5
5
G
