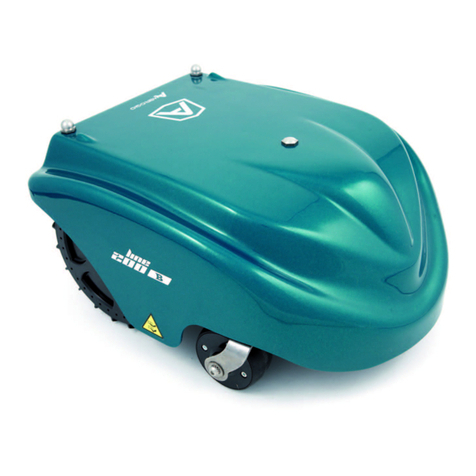

AMBROGIO BASIC User manual

Manuale d’uso
Rasaerba Robot
User's manual
Lawn Mower Robot
Manuel d’utilisation
Tondeuse à gazon Robot
Bedienungshandbuch
Rasenmähroboter
Manual de uso
Cortadora de césped Robot
Gebruiksaanwijzingen
Grasmaaimachine
I
GB
F
D
E
NL
Italiano
English
Français
Deutsch
Español
Nederlands
C141501700.fm
Congratulazioni per aver acquistato il rasaerba AMBROGIO. L'aver
scelto questo prodotto potrà soddisfare le vostre esigenze e
aspettative. Questo progetto nasce da ZUCCHETTI CENTRO
SISTEMI S.p.A. (Azienda certificata UNI EN ISO 9001) software
house che, dal 1982, ha consolidato la propria attività e la
propria presenza sul mercato internazionale. Le soluzioni
applicative del software abbinate al settore industriale di
automazione, fanno nascere prodotti nuovi che ottimizzano le
procedure di lavoro. È così che è nato, dai laboratori di ricerca,
AMBROGIO.
Congratulations for having purchased the AMBROGIO lawn
mower. This choice will surely meet your needs and
expectations. This product is the result of research at the
ZUCCHETTI CENTRO SISTEMI S.p.A. (certified UNI EN ISO
9001) software house that, since 1982, has been
consolidating its role on the international market. Innovative
software solutions applied to the industrial automation sector
introduce new products that optimise working procedures.
AMBROGIO was developed on the basis of this research.
Tous nos compliments pour avoir acheté la tondeuse à gazon
AMBROGIO. Vous avez choisi un produit qui répondra à vos
besoins et à vos attentes. Ce projet naît au ZUCCHETTI CENTRO
SISTEMI S.p.A. (Entreprise certifiée UNI EN ISO 9001) software
house qui, depuis 1982, a consolidé son activité et sa présence
sur le marché international. Les solutions d’application du
logiciel, jumelées au secteur industriel d’automation, ont permis
la naissance de nouveaux produits qui optimisent les
procédures de travail. C’est ainsi que, dans nos laboratoires de
recherche, est né AMBROGIO.
Wir gratulieren zum Kauf des Rasenmähers AMBROGIO. Ihre
Bedürfnisse und Erwartungen werden durch die Wahl dieses
Produkts mit Sicherheit erfüllt. Die Firma ZUCCHETTI CENTRO
SISTEMI S.p.A. (mit UNI EN ISO 9001 ausgezeichneter Betrieb)
Software House, die ihre Produktion seit 1982 festigt und
damit auf dem internationalen Markt vertreten ist, zeichnet für
dieses Produkt verantwortlich. Die angewandten
Softwarelösungen führen in Kombination mit der industriellen
Automatisierung zur Entstehung neuer Produkte für eine
Optimierung von Arbeitsprozessen. Auf diese Weise entstand
in den Forschungslabors AMBROGIO.
Felicidades por haber adquirido la cortadora de césped
AMBROGIO. Podrá satisfacer sus exigencias y expectativas al
haber elegido este producto. Este producto nace de
ZUCCHETTI CENTRO SISTEMI S.p.A. (Empresa certificada UNI
EN ISO 9001) software house que, desde 1982, ha
consolidado su propia actividad y su propia presencia en el
mercado internacional. Las soluciones de aplicación del
software combinadas con el sector industrial de
automatizando, hacen nacer nuevos productos que optimizan
los procedimientos de trabajo. Es así que ha nacido, en los
laboratorios de investigación, AMBROGIO.
Wij wensen u van harte geluk met de aanschaf van uw
AMBROGIO. Wij zijn er zeker van dat deze machine voldoet aan
al uw verwachtingen en vereisten. AMBROGIO is een project
van ZUCCHETTI (met UNI EN ISO 9001 certificaties), een
softwarebedrijf dat sinds 1982 met haar activiteiten een eigen
plaats verwierf op de internationale markt. De combinatie van
de oplossingen die worden geboden door
softwaretoepassingen en de industriële automatisering
resulteert in nieuwe producten om de bedrijfsprocessen te
optimaliseren. Zo ontstond in onze onderzoekscentra
AMBROGIO.

C141501700.fm
Dichiarazione di conformità (98/37 CE allegato II punto A)
ZUCCHETTI Centro Sistemi S.p.A. Via dell’Olmo 99 A/B
Terranuova B.ni (AR) ITALIA, dichiara che la macchina,
identificabile dai dati riportati in calce, da utilizzare per rasare
prati in ambienti domestici e non, è conforme alle direttive:
98/37 CE - 78/23 CEE - 89/336 CEE. Per queste ultime
sono compresi i successivi emendamenti.
Declaration of conformity (98/37 CE annex II paragraph A)
ZUCCHETTI Centro Sistemi S.p.A., Via dell’Olmo 99 A/B
Terranuova B.ni (AR) ITALY, declares that the machine,
identified by the data included hereafter, to be used for lawn
mowing in household and other environments, complies with
directives: 98/37 EC - 78/23 EEC - 89/336 EEC and
amendments thereto.
Déclaration de conformité (98/37 CE annexe II paragraphe A)
ZUCCHETTI Centro Sistemi S.p.A. Via dell’Olmo 99 A/B
Terranuova B.ni (AR) ITALIE, déclare que la machine,
identifiable par les données rapportées plus bas, servant à
tondre les pelouses en milieu domestique et non, est conforme
aux directives : 98/37 CE - 78/23 CEE - 89/336 CEE. Pour
ces dernières, sont inclus les amendements additionnels.
Konformitätsbestätigung (98/37 CE Beilage II Punkt A)
Die Firma ZUCCHETTI Centro Sistemi S.p.A., Via dell’Olmo 99
A/B Terranuova B.ni (AR) ITALIEN, erklärt, daß die mit den
unten angegebenen Daten gekennzeichnete Maschine, die
dazu bestimmt ist, zum Mähen von Rasenflächen in Wohn- und
anderer Umgebung eingesetzt zu werden, folgenden
Richtlinien entspricht: 98/37 CE - 78/23 CEE - 89/336 CEE.
Letztere schließen nachfolgende Abänderungen mit ein.
Declaración de conformidad (98/37 CE anexo II punto A)
ZUCCHETTI Centro Sistemi S.p.A. Via dell’Olmo 99 A/B
Terranuova B.ni (AR) ITALIA, declara que la máquina, que se
puede identificar por los datos al pie de la página, y que tiene
como uso cortar prados tanto en ambientes domésticos como
no domésticos, es conforme a las directivas: 98/37 CE - 78/
23 CEE - 89/336 CEE. Para estas últimas están incluidas las
enmiendas sucesivas.
Verklaring van overeenstemming (98/37 EG bijlage II punt A)
ZUCCHETTI Via dell'Olmo 99 A/B Terranuova B.ni (AR) ITALIA,
verklaart dat de machine waarvan de identificatiegegevens
hiernaast worden vermeld en die bedoeld is om gras te maaien
in huishoudelijke en andere omgevingen, voldoet aan de
richtlijnen: 98/37 EG - 78/23 EEG - 89/336 EEG. In de
laatste richtlijnen zijn ook de latere wijzigingen inbegrepen.
Modello/serie - Model/Series
Modèle/série - Modell/Serie
Modelo/serie - Model/serie
Bernini Fabrizio
(Amministratore delegato) - (Managing director)
(Administrateur délégué) - (Geschäftsführer)
(Administrador delegado) - (Afgevaardigd beheerder)
.............................................................................................................

- 3 -
C141501700.fm
Manuale d’uso
I
INFORMAZIONI GENERALI ........................... 4
INFORMAZIONI TECNICHE ........................... 5
INFORMAZIONI SULLA SICUREZZA ......... 9
INSTALLAZIONE ............................................. 11
REGOLAZIONI .................................................. 27
USO E FUNZIONAMENTO .......................... 29
MANUTENZIONE ORDINARIA .................. 48
GUASTI, CAUSE E RIMEDI .......................... 50
SOSTITUZIONI COMPONENTI .................. 55
SOMMARIO
A
Altezza taglio, regolazione, 28
Apparecchiatura e costruttore, identificazione, 4
Apparecchiatura, descrizione generale, 5
Aree di lavoro (principali e secondarie), preparazione e
delimitazione, 14
Arresto automatico del robot, 39
Arresto e avviamento manuale del robot (in aree
chiuse), 40
Arresto in sicurezza del robot, 39
Assistenza, modalità di richiesta, 5
Avviamento ciclo automatico, 38
Avviamento e arresto manuale del robot (in aree
chiuse), 40
Avviamento robot senza filo perimetrale, 41
B
Batterie, installazione e collegamento, 23
Batterie, ricarica al primo uso, 27
Batterie, sostituzione, 56
C
Ciclo automatico, avviamento, 38
Collegamento batterie, installazione, 23
Comandi robot, descrizione, 30
Consigli per l'uso, 48
Costruttore e apparecchiatura, identificazione, 4
D
Dati tecnici, 7
Descrizione comandi robot, 30
Descrizione del telecomando, 31
Descrizione generale apparecchiatura, 5
Disimballo e imballo, 11
Dismissione robot, 62
F
Filo perimetrale, Installazione, 17
G
Gruppo alimentatore-trasmettitore e stazione di
ricarica, installazione, 20
Guasti, ricerca, 50
I
Identificazione costruttore e apparecchiatura, 4
Imballo e disimballo, 11
impianto, Pianificazione installazione, 12
Inattività prolungata e rimessa in servizio, 42
Inattività prolungata, ricarica batterie, 44
Inserimento password, Password, inserimento, 42
Installazione e collegamento batterie, 23
Installazione filo perimetrale, 17
Installazione lama, 23
Installazione stazione di ricarica e gruppo
alimentatore-trasmettitore, 20
L
Lama, installazione, 23
Lama, sostituzione, 61
M
Manuale, scopo del, 4
Manutenzione programmata, tabella intervalli di, 48
Manutenzione, raccomandazioni per la, 48
Modalità di programmazione, 31
Modalità di richiesta assistenza, 5
N
Norme per la sicurezza, 9
P
Pianificazione installazione impianto, 12
Predisposizione di rientro veloce del robot alla
stazione di ricarica, 19
Preparazione e delimitazione aree di lavoro
(principali e secondarie), 14
Programmazione, modalità, 31
Pulizia robot, 49
R
Raccomandazioni per l'uso, 29
Raccomandazioni per la manutenzione, 48
Raccomandazioni per la sostituzione parti, 55
Raccomandazioni per le regolazioni, 27
Regolazione altezza taglio, 28
Regolazione sensore pioggia, 29
Regolazioni, raccomandazioni per le, 27
Ricarica batterie al primo uso, 27
Ricarica batterie per inattività prolungata, 44
Ricerca guasti, 50
Richiesta assistenza, modalità di, 5
rientro veloce del robot alla stazione di ricarica,
predisposizione, 19
Rimessa in servizio, inattività prolungata, 42
Robot senza filo perimetrale, avviamento, 41
Robot, dismissione, 62
Robot, pulizia, 49
S
Scopo del manuale, 4
Segnali di sicurezza, 11
Sensore pioggia, regolazione, 29
Sicurezza per l'uomo e l'ambiente in fase di
smaltimento, 10
Sicurezza, norme per la, 9
Sostituzione batterie, 56
Sostituzione batterie telecomando, 62
Sostituzione lama, 61
Sostituzione parti, raccomandazioni per la, 55
Stazione di ricarica e gruppo
alimentatore-trasmettitore, installazione, 20
T
Tabella intervalli di manutenzione programmata, 48
Telecomando, descrizione, 31
Telecomando, sostituzione batterie, 62
U
Uso, consigli per, 48
Uso, raccomandazioni per, 29
V
Visualizzazione display in fase di lavoro, 42
INDICE ANALITICO
Èvietatalariproduzione,ancheparziale,di questo documento senza l’autorizzazionescrittadelcostruttore.Eglièimpegnatoinuna politica dicontinuomiglioramentoesiriservaildirittodimodificarequestodo-
cumentosenzal’obbligodipreavvisopurchéciònon costituisca rischiperlasicurezza.©2005-Autoredeitesti,dell’illustrazioniedell’impaginazione:IDMespertiincomunicazionetecnica-Forlì-Itestipossono
essereriprodotti,integralmente o parzialmente,purchévenga citato l’autore.

- 4 -
C141501700.fm
Manuale d’uso
I
Questo manuale, che è parte integrante
dell'apparecchiatura, è stato realizzato
dal costruttore per fornire le informazio-
ni necessarie a coloro che sono autoriz-
zati ad interagire con essa nell'arco della
sua vita prevista.
Oltre ad adottare una buona tecnica di
utilizzo, i destinatari delle informazioni
devono leggerle attentamente ed appli-
carle in modo rigoroso.
Queste informazioni sono fornite dal Co-
struttore nella propria lingua originale
(italiano) e possono essere tradotte in al-
tre lingue per soddisfare le esigenze legi-
slative e/o commerciali.
Un po' di tempo dedicato alla lettura di
tali informazioni permetterà di evitare ri-
schi alla salute e alla sicurezza delle per-
sone e danni economici.
Conservare questo manuale per tutta la
durata di vita dell'apparecchiatura in un
luogo noto e facilmente accessibile, per
averlo sempre a disposizione nel mo-
mento in cui è necessario consultarlo.
Il costruttore si riserva il diritto di appor-
tare modifiche senza l'obbligo di fornire
preventivamente alcuna comunicazione.
Per evidenziare alcune parti di testo di ri-
levante importanza o per indicare alcune
specifiche importanti, sono stati adottati
alcuni simboli il cui significato viene di se-
guito descritto.
Pericolo - Attenzione
Indica situazioni di grave pericolo che,
se trascurate, possono mettere seria-
mente a rischio la salute e la sicurezza
delle persone.
Cautela - Avvertenza
Indica che è necessario adottare com-
portamenti adeguati per non mettere a
rischio la salute e la sicurezza delle per-
sone e non provocare danni economici.
Importante
Indica informazioni tecniche di partico-
lare importanza da non trascurare.
La targhetta di identificazione raf-
figurata è applicata direttamente
sull'apparecchiatura. In essa
sono riportati i riferimenti e tutte
le indicazioni indispensabili alla si-
curezza di esercizio.
A) Identificazione costruttore
B) Marcatura CE di conformità
C) Modello/numero di
matricola/anno di
costruzione.
D) Dati tecnici
INFORMAZIONI GENERALI
SCOPO DEL MANUALE
IDENTIFICAZIONE COSTRUTTORE E APPARECCHIATURA
IDM - 41501700100.tif
identificazione costruttore (A)
marcatura CE di conformità (B)
modello (C)
dati tecnici (D)
numero di matricola (C)
anno di costruzione (C)

- 5 -
C141501700.fm
Manuale d’uso
I
Per qualsiasi esigenza rivolgersi al Servi-
zio Assistenza del costruttore o ad uno
dei centri autorizzati. Per ogni richiesta
di assistenza tecnica, indicare i dati ri-
portati sulla targhetta di identificazione,
le ore approssimative di utilizzo ed il tipo
di difetto riscontrato.
L'apparecchiatura Ambrogio Line
200 è un robot progettato e co-
struito per rasare automatica-
mente l'erba di giardini e prati di
abitazioni in qualsiasi orario del
giorno. E' piccola, compatta, silen-
ziosa, impermeabile e facilmente
trasportabile.
in funzione delle diverse caratteri-
stiche della superficie da rasare,
il robot può essere programmato
in modo da lavorare su più aree:
una principale e in aggiunta una o
due aree secondarie.
In fase di esercizio, il robot effet-
tua la rasatura dell'area delimita-
ta dal filo perimetrale e/o da
barriere (staccionate, muri, ecc.).
Quando il robot rileva il filo peri-
metrale o incontra un ostacolo
cambia traiettoria in modo casua-
le e riparte nella nuova direzione.
In base al principio di funziona-
mento ("random"), il robot effet-
tua la rasatura automatica e
completa del prato delimitato (ve-
di figura).
La superficie di prato che il robot
può rasare dipende da una serie di fatto-
ri.
– modello del robot e tipo di batterie in-
stallate
– caratteristiche dell'area (perimetri ir-
regolari, superficie non uniforme, fra-
zionamento dell'area, ecc.)
– caratteristiche del prato (tipo e altez-
za dell'erba, umidità, ecc.)
– condizioni della lama (con affilatura ef-
ficiente, priva di residui e incrostazio-
ni, ecc)
MODALITÀ DI RICHIESTA ASSISTENZA
INFORMAZIONI TECNICHE
DESCRIZIONE GENERALE APPARECCHIATURA
IDM - 41501700200.tif
robot
robot

- 6 -
C141501700.fm
Manuale d’uso
I
Il robot Ambrogio Line 200 è prodotto
nelle versioni BASIC, DELUXE ed EVOLU-
TION.
Versione BASIC: modello base che può
rasare superfici fino a 1500 m2. Su ri-
chiesta, può essere equipaggiato con
due batterie al piombo o con una al litio.
Versione DELUXE: modello in grado di
rasare superfici fino a 2600 m2. Su ri-
chiesta, può essere equipaggiato con
due batterie al litio, che permettono di
rasare superfici fino a 3000 m2.
Versione EVOLUTION: modello in grado
di rasare superfici fino a 3000 m2. E'
equipaggiato con due batterie al litio, te-
lecomando e sensore per rilevare il "pra-
to rasato".
Tutti i modelli sono dotati di un sensore
che, in caso di pioggia, arresta la lama e fa
rientrare il robot nella stazione di ricarica.
Su richiesta, i modelli possono essere
equipaggiati con trasmettitore potenzia-
to, filtro interferenze elettromagnetiche,
box protezione alimentazione e di allar-
me elettronico.
Per maggiori dettagli consultare la tabel-
la dei dati tecnici.
Ogni robot viene fornito con password di
riconoscimento in modo da impedirne
l'uso in caso di furto.
All'atto dell'acquisto, la password inseri-
ta dal costruttore è composta da quat-
tro numeri (0000).
Per personalizzare la password vedi
"Modalità di programmazione" (funzione
"Password").
Organi principali
–Batterie di accumulatori (A): alimen-
tano i motori della lama e di aziona-
mento ruote.
Il robot viene fornito con batterie al
piombo, o con una o due batterie al li-
tio che garantiscono una maggior du-
rata di esercizio.
–Stazione di ricarica (B): serve per ca-
ricare o mantenere in carica le batte-
rie (A).
–Scheda elettronica (C): controlla le
funzioni automatiche del robot.
–Tastiera comandi (D): serve per im-
postare e visualizzare le modalità di
funzionamento del robot.
–Lama taglio (E): effettua la rasatura
del prato.
–Motore elettrico (F): aziona la lama
taglio (E).
–Motore elettrico (G): uno aziona il
gruppo trasmissione ruota destra
mentre l'altro quello della ruota sini-
stra.
–Trasmettitore (H): trasmette il se-
gnale al filo perimetrale.
–Alimentatore (L): alimenta, in bassa
tensione, la corrente delle batterie.
Importante
L'alimentatore (L) varia in base al tipo
di batterie installate (batterie al piom-
bo o al litio).
–Sensore urti (M): rileva l'urto del ro-
bot contro un ostacolo e abilita il cam-
biamento di traiettoria in modo
casuale.
–Telecomando (N): serve per control-
lare a distanza le funzioni del robot.
–Sensore pioggia (P): rileva la pioggia
e abilita il rientro del robot nella stazio-
ne di ricarica (P).
–Sensore (Q): rileva il filo perimetrale e
abilita il cambiamento di traiettoria
del robot in modo casuale.

- 7 -
C141501700.fm
Manuale d’uso
I
DATI TECNICI
Descrizione Modello
BASIC DELUXE EVOLUTION
Lama a 4 taglienti (mm) 220 290 290
Velocità taglio (m/min) 25 25 25
Altezza taglio (mm) 20-60 20-60 20-60
Pendenza massima della
superficie da rasare 27° In base alle condizioni del manto erboso.
Motori elettrici (V) cc (24V) cc (24V) cc (24V)
Dimensioni
(basexaltezzaxprofondità) (mm) 610x410x265 610x410x265 610x410x265
Peso robot (senza batteria) (kg) 9,2 9,2 9,2
Temperatura ambientale di
esercizio Max 40° 40° 40°
trasmettitore segnale (H)
stazione di ricarica (B)
tastiera comandi (D)
motore elettrico (F)
lama di taglio (E)
batterie di
accumulatori (A)
sensore urti
(M)
telecomando (N)
alimentatore di corrente (L)
scheda elettronica (C)
IDM - 41501700300.tif
sensore pioggia (P)
motore elettrico (G)
sensore filo
perimetrale (Q)

- 8 -
C141501700.fm
Manuale d’uso
I
Tipo di ricarica accumulatori di batterie
Accumulatori di batterie (al
piombo) (V/A) 27,6V - 4A -
Accumulatori di batterie (al litio) (V/A) 29,3V - 4A 29,3V - 4A 29,3V - 4A
Massima superficie che può essere rasata
Robot con due batterie al piombo
(12V-12A) m21500 - -
Robot con una batteria al litio
(25.2V-6A) m21500 2600 -
Robot con due batterie al litio
(25.2V-6A) m2-3000 3000
Caratteristiche elettriche
Alimentatore (per batteria al
piombo)
Classe 1 (Vin 115-230 Vac 50Hz) Fusibile 5x20
4A F (interno) 27,6 Vac Fusibile 5x20 10A F
(sostituibile) Selettore 115-230 Vac
Alimentatore (per batteria al litio)
Classe 1 (Vin 115-230 Vac 50Hz) Fusibile 5x20
4A F (interno) 29,3 Vac Fusibile 5x20 10A F
(sostituibile) Selettore 115-230 Vac
Sezione filo perimetrale (da
interrare) (mm) ø1,5 ø1,5 ø1,5
Lunghezza massima filo
perimetrale (indicativa, calcolata
sulla base di un perimetro
regolare)
(m) 600 600 600
Dotazione
Segnale perimetrale sinusoidale
(brevettato) di serie di serie di serie
Sensore pioggia di serie di serie di serie
Spirale intelligente non disponibile di serie di serie
Modulazione lama non disponibile di serie di serie
Sensore prato rasato -
Autoprogrammazione
(brevettato)
non disponibile non disponibile di serie
Telecomando a richiesta a richiesta di serie
Allarme a richiesta a richiesta di serie
Kit per lavorare con pendenze
superiori a 27°(1) a richiesta a richiesta di serie
Filo perimetrale (m) 100 150 150
Chiodi di fissaggio (n°) 100 200200
Trasmettitore potenziato a richiesta a richiesta a richiesta
Descrizione Modello
BASIC DELUXE EVOLUTION

- 9 -
C141501700.fm
Manuale d’uso
I
– Il costruttore, in fase di progettazione
e costruzione, ha posto particolare at-
tenzione agli aspetti che possono pro-
vocare rischi alla sicurezza e alla
salute delle persone che interagisco-
no con l'apparecchiatura. Oltre al ri-
spetto delle leggi vigenti in materia,
egli ha adottato tutte le "regole della
buona tecnica di costruzione". Scopo
di queste informazioni è quello di sen-
sibilizzare gli utenti a porre particola-
re attenzione per prevenire qualsiasi
rischio. La prudenza è comunque in-
sostituibile. La sicurezza è anche nelle
mani di tutti gli operatori che interagi-
scono con l'apparecchiatura.
– Al primo uso del robot, si raccoman-
da di leggere attentamente tutto il
manuale e di accertarsi di averlo
compreso completamente, in parti-
colare di aver capito tutte le infor-
mazioni che riguardano la sicurezza.
– Leggere attentamente le istruzioni ri-
portate nel manuale in dotazione e
quelle applicate direttamente, in parti-
colare rispettare quelle riguardanti la
sicurezza. Un po' di tempo dedicato
alla lettura risparmierà spiacevoli inci-
denti; è sempre troppo tardi ricordar-
si di quello che si sarebbe dovuto fare
quando ciò è già accaduto.
– Eseguire il sollevamento e la movi-
mentazione rispettando le informazio-
ni riportate direttamente sull'imballo,
sull'apparecchiatura e nelle istruzioni
per l'uso fornite dal costruttore.
– Prestare attenzione al significato dei
simboli delle targhette applicate; la
loro forma e colore sono significativi ai
fini della sicurezza. Mantenerle leggi-
bili e rispettare le informazioni indica-
te.
– L'uso del rasaerba è consentito solo a
persone che ne conoscono il funziona-
mento e che abbiano letto e compre-
so quanto descritto nel manuale.
– Utilizzare l'apparecchiatura solo per
gli usi previsti dal fabbricante. L'impie-
go dell'apparecchiatura per usi impro-
pri può recare rischi per la sicurezza
e la salute delle persone e danni eco-
nomici.
– Prima di usare il rasaerba assicurarsi
sempre che nel prato non vi siano og-
getti (giocattoli, rami, indumenti, ecc.).
– Durante il funzionamento dell'apparec-
chiatura, assicurarsi che non sussista-
no rischi, in particolare per i bambini,
gli animali domestici e le cose.
– Non introdurre le mani e i piedi sotto
l'apparecchiatura quando è in moto,
in particolare nella zona delle ruote.
Filtro interferenze
elettromagnetiche a richiesta a richiesta a richiesta
Box protezione alimentazione a richiesta a richiesta a richiesta
Kit ricarica batterie (periodo
invernale o di inattività prolungata) a richiesta a richiesta a richiesta
Ruote con battistrada “chiodato” a richiesta a richiesta a richiesta
Ruote con profilo battistrada "ad
artigli" a richiesta a richiesta a richiesta
(1) Se le condizioni del terreno sono adeguate (compatto, privo di eccessivi avvallamenti, ecc.), il kit permette al
robot di lavorare (entro certi limiti) oltre le pendenze massime ammissibili.
INFORMAZIONI SULLA SICUREZZA
NORME PER LA SICUREZZA
Descrizione Modello
BASIC DELUXE EVOLUTION

- 10 -
C141501700.fm
Manuale d’uso
I
– Non manomettere, non eludere, non
eliminare o bypassare i dispositivi di si-
curezza installati. Il mancato rispetto
di questo requisito può recare rischi
gravi per la sicurezza e la salute delle
persone.
– Mantenere il rasaerba in condizioni di
massima efficienza effettuando le
operazioni di manutenzione previste
dal costruttore. Una buona manuten-
zione consentirà di ottenere le migliori
prestazioni e una più lunga durata di
esercizio.
– Prima di eseguire gli interventi di ma-
nutenzione e regolazione che possono
essere eseguiti anche dall'utilizzatore
con un minimo di competenza tecni-
ca, scollegare l'alimentazione elettri-
ca. Egli dovrà comunque predisporre
tutte le condizioni di sicurezza neces-
sarie, in particolare quando si intervie-
ne nella parte inferiore del rasaerba,
seguendo le procedure indicate dal
costruttore.
– Usare le protezioni individuali previste
dal Costruttore, in particolare, quan-
do si interviene nelle lame e nel disco
di taglio usare i guanti di protezione.
– Prima di sostituire le batterie smon-
tare sempre la lama.
– Per non danneggiare i componenti
elettrici ed elettronici in modo irre-
versibile, non lavare il robot con get-
ti d'acqua ad elevata pressione e
non immergerlo, parzialmente o
completamente, in acqua in quanto
non è a tenuta stagna.
– Gli operatori, che effettuano interventi
di riparazione durante l'arco di vita
prevista del robot, devono possedere
precise competenze tecniche, parti-
colari capacità ed esperienze acquisi-
te e riconosciute nel settore specifico.
La mancanza di questi requisiti può
causare danni alla sicurezza e alla sa-
lute delle persone.
– Tutti gli interventi che si devono ese-
guire nella base di ricarica (opzionale),
devono essere effettuati con la spina
di alimentazione disinserita.
– Sostituire i particolari troppo usurati
utilizzando i ricambi originali per assi-
curare la funzionalità ed il livello di si-
curezza previsto.
Non disperdere materiale inquinante
nell'ambiente. Effettuare lo smaltimen-
to nel rispetto delle leggi vigenti in ma-
teria.
In riferimento alla direttiva RAEE (Rifiuti
Apparecchiature Elettriche Elettroni-
che), l'utilizzatore, in fase di dismissione,
deve separare i componenti elettrici ed
elettronici e smaltirli negli appositi centri
di raccolta autorizzati, oppure riconse-
gnarli ancora installati al venditore all'at-
to di un nuovo acquisto.
Tutti i componenti, che devono essere
separati e smaltiti in modo specifico,
sono contrassegnati da un apposito se-
gnale.
Lo smaltimento abusivo dei Rifiuti Appa-
recchiature Elettriche Elettroniche (RAEE)
è punito con sanzioni regolate dalle leggi vi-
genti nel territorio in cui viene accertata
l'infrazione.
In attuazione alle direttive europee
(2002/95/CE, 2002/96/CE, 2003/
108/CE) in territorio italiano, ad esem-
pio, è stato emanato un decreto legislati-
vo (n. 151 del 25 luglio 2005) che
prevede una sanzione amministrativa
pecuniaria di €2000÷5000.
Pericolo - Attenzione
I Rifiuti di Apparecchiature Elettriche
ed Elettroniche possono contenere so-
stanze pericolose con effetti potenzial-
mente nocivi sull'ambiente e sulla
salute delle persone. Si raccomanda di
effettuare lo smaltimento in modo cor-
retto.
SICUREZZA PER L'UOMO E L'AMBIENTE IN FASE DI SMALTIMENTO

- 11 -
C141501700.fm
Manuale d’uso
I
Segnale di pericolo: indica
di non avvicinarsi alle lame
quando il rasaerba è in fun-
zione.
Segnale di sicurezza: indi-
ca di leggere attentamente
il manuale prima di usare il
rasaerba.
L'apparecchiatura viene consegnata op-
portunamente imballata. In fase di disim-
ballo, estrarla con cautela e controllare
l'integrità dei componenti.
Sull'imballo sono riportate tutte le infor-
mazioni necessarie ad effettuare la mo-
vimentazione.
Contenuto imballo
–Robot(A);
– Alimentatore corrente (B)
– Cavo di alimentazione (C)
– Stazione di ricarica (D)
– Trasmettitore (E)
– Matassa di filo perimetrale (F)
–Chiodi(G) per fissaggio filo
–Manualed'uso(H)
– Batterie di accumulatori al litio o al
piombo (L): la quantità delle batterie
può variare in funzione dell'ordine di
acquisto.
–Lama(M)
– Telecomando (N) (solo per alcune ver-
sioni, vedi "Dati tecnici").
Importante
L'elenco comprende solo i componenti
forniti di serie. Controllare la quantità e
l'integrità degli eventuali optionals ri-
chiesti.
Conservare il materiale di imballo per
utilizzi successivi.
SEGNALI DI SICUREZZA
INSTALLAZIONE
IMBALLO E DISIMBALLO
IDM - 41501700400.tif
manuale d'uso (H)
robot (A)
chiodi fissaggio filo (G)
filo perimetrale (F)
telecomando (N)
lama di taglio
(M) alimentatore di
corrente (B)
stazione di
ricarica (D)
trasmettitore (E)
batterie di
accumulatori (L)
cavo
alimentazione (C)

- 12 -
C141501700.fm
Manuale d’uso
I
L'installazione del robot non comporta in-
terventi di difficile esecuzione, ma richie-
de un minimo di pianificazione
preliminare in modo da definire la zona
migliore per installare la stazione di rica-
rica, il gruppo alimentatore-trasmettito-
re e per tracciare il percorso del filo
perimetrale.
Zona installazione stazione di ri-
carica e gruppo alimentatore-
trasmettitore
– La stazione di ricarica e il grup-
po alimentatore-trasmettitore
devono essere installati all'in-
terno dell'area di lavoro princi-
pale e vicini tra loro.
– La stazione di ricarica deve es-
sere posizionata su una super-
ficie piana e stabile ed in grado
di garantire un buon drenaggio
per evitare allagamenti.
– Il tratto di filo in ingresso deve
essere rettilineo e perpendico-
larmente allineato alla stazione
di ricarica per almeno 2 m e il
tratto in uscita deve allontanar-
si dalla stazione di ricarica per
almeno 30 cm; questo consen-
te al robot di entrare corretta-
mente.
PIANIFICAZIONE INSTALLAZIONE IMPIANTO
IDM - 41501700500.tif
gruppo alimentatore-trasmettitore
filo perimetrale
direzione posa filo
IDM - 41501700500.tif
stazione di
ricarica
filo
perimetrale
gruppo alimentatore-
trasmettitore
gruppo alimentatore-trasmettitore
IDM - 41501700600.tif
gruppo alimentatore-trasmettitore
IDM - 41500902400.tif

- 13 -
C141501700.fm
Manuale d’uso
I
Importante
Per consentire al robot di rientrare alla
stazione di ricarica, è necessario in-
stallarla all'interno dell'area di lavoro di
dimensioni maggiori in seguito definita
"Area Principale".
– Accertarsi che gli eventuali irrigatori,
presenti nella zona di installazione,
non dirigano il getto d'acqua all'inter-
no della stazione di ricarica.
– Il gruppo alimentatore-trasmettitore
deve essere in una posizione areata,
al riparo dagli agenti atmosferici e dal-
la luce diretta del sole.
– Il gruppo alimentatore-trasmettitore
non deve essere in contatto diretto
con il suolo o con ambienti umidi.
Cautela - Avvertenza
Per poter effettuare l'allacciamento
elettrico, è necessario che in prossimi-
tà della zona di installazione sia stata
predisposta una presa di corrente. As-
sicurarsi che l'allacciamento alla rete
di alimentazione sia conforme alle leggi
vigenti in materia.
Importante
E' consigliabile installare il gruppo in un
armadio per componenti elettrici (da
esterno o da interno), ben areato per
mantenere un corretto ricircolo d'aria
e dotato di chiusura a chiave.
Cautela - Avvertenza
Fare in modo che l'accesso al gruppo
alimentatore-trasmettitore sia con-
sentito solo alle persone autorizzate.
Definizione percorso filo perimetrale
– Controllare tutta la superficie
del prato e valutare se è neces-
sario suddividerla in più aree di
lavoro separate.
– In fase di posa del filo perime-
trale, rispettare il senso di rota-
zione attorno alle aiuole
(antiorario).
– Definire il perimetro dell'area
principale, delle eventuali aree
secondarie, ed effettuare le
operazioni nella sequenza indi-
cata.
1-Preparazione e delimitazione
aree di lavoro (principale e se-
condarie) (vedi pag. 14).
2-Installazione filo perimetrale
(vedi pag. 17)
3-Installazione stazione di ricari-
ca e gruppo alimentatore-trasmetti-
tore (vedi pag. 20).
IDM - 41500902500.tif
traccia per posa filo
perimetrale

- 14 -
C141501700.fm
Manuale d’uso
I
Preparazione del prato da rasare
1-Verificare che il prato da rasa-
re sia uniforme e privo di bu-
che, sassi o altri ostacoli. In
caso contrario effettuare le
necessarie operazioni di bonifi-
ca. Qualora non sia possibile
eliminare alcuni ostacoli, è ne-
cessario contrassegnare le
zone interessate in modo ade-
guato.
2-Verificare che tutte le zone del
prato non superino le penden-
ze ammissibili (vedi "Dati tecni-
ci"). Durante la fase lavorativa
in aree inclinate, quando il ro-
bot rileva il filo le ruote potreb-
bero slittare e farlo uscire
dall'area perimetrale. Per evitare
questo inconveniente, si può installa-
re il "Kit pendenze" e le ruote "Artiglia-
te".
Importante
Le zone che presentano pendenze su-
periori a quelle ammissibili non posso-
no essere rasate con il robot.
In caso di installazione dell'apposito kit,
se le condizioni del terreno sono adegua-
te (compatto, privo di eccessivi avvalla-
menti, ecc.), il robot può lavorare (entro
certi limiti) oltre le pendenze massime
ammissibili (vedi figura).
PREPARAZIONE E DELIMITAZIONE AREE DI LAVORO
(PRINCIPALE E SECONDARIE)
Delimitazione area di lavoro
3-Controllare tutta la superficie
del prato e valutare se è ne-
cessario suddividerla in più
aree di lavoro separate.
Prima di iniziare le operazioni
di installazione del filo perime-
trale, per renderle agevoli e di
facile esecuzione, si consiglia
di segnalare adeguatamente
tutto il percorso con linee ret-
te e di tracciare eventuali linee
curve in modo uniforme.
L'illustrazione raffigura un
esempio di prato con la traccia
per l'interramento del filo peri-
metrale. IDM - 41501700800.tif
traccia per posa filo
perimetrale
IDM - 41501600700.tif

- 15 -
C141501700.fm
Manuale d’uso
I
Importante
Affinché il robot possa operare,
è necessario che la distanza che
separa la delimitazione di due
elementi sia superiore a 70 cm.
Questa distanza è necessaria
per consentire il passaggio del
robot.
Quando il collegamento tra una
superficie e l'altra del prato è
rappresentato da un passaggio
(corridoio) di larghezza inferiore
a 70 cm e non superiore a 2 m, è
necessario delimitarla con filo
perimetrale in più aree di lavoro
collegate tra loro.
IDM - 41501700900.tif
casa
corridoio di
passaggio
casa
corridoio di
passaggio (< 70cm)
area principale area secondaria
area principale
area chiusa

- 16 -
C141501700.fm
Manuale d’uso
I
4-Delimitare e tracciare i peri-
metri degli elementi interni e
periferici all'area di lavoro che
impediscono il corretto funzio-
namento del robot.
Importante
L'illustrazione raffigura un esem-
pio di elementi interni e periferici
all'area di lavoro e le distanze che
devono essere rispettate per la
traccia dell'interramento del filo
perimetrale.
Delimitare e tracciare i perimetri
di tutti gli elementi in ferro o al-
tro metallo (tombini, connessioni
elettriche, ecc.) per evitare inter-
ferenze al segnale del filo perime-
trale.
Non delimitare quegli ostacoli
(alberi, pali, ecc.) che non creano
impedimenti al normale funziona-
mento del robot.
IDM - 41501601100.tifIDM - 41501711400.tif
aiuola
tombino
siepe
radici sporgenti
muro
piscina
piano doccia
IDM - 41501701000.tif
pianta palo

- 17 -
C141501700.fm
Manuale d’uso
I
5-Delimitare le zone più basse ri-
spetto alla superficie del prato
(piscine, aree con dislivelli im-
portanti, scale, ecc.) (vedi figu-
ra esemplificativa).
Importante
Rispettare in modo rigoroso le
distanze per evitare che il robot
cada con il rischio di rompersi e/
o danneggiarsi gravemente.
6-Delimitare e tracciare i peri-
metri come indicato in figura.
– Con vialetti alla stessa altezza
del prato: 5 cm
– Con vialetti più alti del prato: 35
cm
– Con presenza di un muro di re-
cinzione: 35 cm
Importante
I vialetti di passaggio (allo stesso
livello del prato), necessari al ro-
bot per passare da una zona
all'altra, non devono essere deli-
mitati.
Il filo perimetrale può essere inter-
rato o posato sul terreno.
Importante
Iniziare la posa del filo perimetra-
le dalla zona di installazione della
stazione di ricarica e lasciarne
un paio di metri in abbondanza
per poi tagliarlo a misura nella
fase di allacciamento al gruppo.
INSTALLAZIONE FILO PERIMETRALE
piscina
IDM - 41501701100.tif
area sopraelevata
filo perimetrale
passaggio pedonale
muro
passaggio pedonale
IDM - 41501701200.tif
filo perimetrale
filo perimetrale
filo perimetrale
IDM - 41501601600.tif

- 18 -
C141501700.fm
Manuale d’uso
I
Filo posato sul terreno
1-Posizionare il filo, in senso ora-
rio, lungo tutto il percorso e fis-
sarlo con gli appositi chiodi
forniti in dotazione (distanza
tra i chiodi 1÷2 m).
– In fase di posa del filo perime-
trale, rispettare il senso di rota-
zione attorno alle aiuole
(antiorario).
– Nei tratti rettilinei fissare il filo
in modo che non sia troppo te-
so, ondulato e/o attorcigliato.
– Nei tratti non rettilinei, fissare il
filo in modo che non si attorcigli
ma che assuma una curvatura
regolare.
Filo interrato
1-Scavare il terreno in modo regolare e
simmetrico rispetto alla linea della
traccia evidenziata sul terreno.
2-Posizionare il filo, in senso orario, lun-
go tutto il percorso alla profondità di
qualche centimetro (circa 2÷3 cm)
per non ridurre la qualità e l'intensità
del segnale captato dal robot.
3-Durante la posa del filo, se necessario,
bloccarlo in alcuni punti con gli appositi
chiodi per mantenerlo in posizione du-
rante la fase di copertura con il terreno.
4-Ricoprire tutto il filo con il terreno e fare
in modo che non si attorcigli ma che ri-
manga rettilineo e che, nei tratti curvili-
nei, assuma una curvatura regolare.
Importante
Nei tratti di percorso in cui è ne-
cessario far passare due fili pa-
ralleli (ad esempio: collegamento
tra perimetro esterno e aree in-
terne delimitate), essi devono
trovarsi ad una distanza non su-
periore a 1 cm.
IDM - 41501600900.tif
chiodi fissaggio
filo
chiodi fissaggio
filo
filo perimetrale
filo perimetrale
IDM - 41501701300.tif
corridoio di
passaggio (< 70cm)
area principale
area
chiusa

- 19 -
C141501700.fm
Manuale d’uso
I
Giunzione filo perimetrale
Importante
Sia in caso di filo interrato che di
filo posato sul terreno, qualora
sia necessario, giuntarlo con
dell'altro filo di caratteristiche
identiche in modo adeguato (vedi
figura).
Nella fase di giunzione si racco-
manda di utilizzare nastro di tipo
autoagglomerante (ad esempio:
3M Scotch 23). Non usare na-
stro isolante o giunzioni di altro
tipo (capicorda, morsetti, ecc.).
Per ridurre i tempi di rientro del
robot alla stazione di ricarica, ef-
fettuare delle predisposizioni lun-
go il filo perimetrale per
consentire il cambiamento di dire-
zione del robot. In tal modo si ridu-
ce il tragitto di rientro del robot.
Per effettuare la predisposizione
di rientro, posizionare il filo peri-
metrale lungo il percorso in modo
da formare un triangolo equilate-
ro di 40 cm per lato.
Effettuare la predisposizione di
rientro veloce in un punto che sia
preceduto da almeno 2 m di filo
rettilineo e sia seguito da almeno
1.5 m di filo rettilineo.
La predisposizione non deve esse-
re effettuata lungo il tratto rettilineo che
precede immediatamente la stazione di
ricarica o in vicinanza di ostacoli. Control-
lare che lungo la traiettoria di rientro ve-
loce non vi siano ostacoli che possano
impedire il rientro veloce.
Importante
La predisposizione di rientro veloce po-
sizionata in un punto non corretto po-
trebbe non consentire al robot di
rientrare velocemente alla stazione di
ricarica.
Quando il robot percorre il perimetro
per raggiungere un'area secondaria
non rileva la predisposizione di rientro
veloce.
L'illustrazione fornisce alcune indicazioni
utili per installare correttamente la pre-
disposizione di rientro veloce.
PREDISPOSIZIONE DI RIENTRO VELOCE DEL ROBOT ALLA
STAZIONE DI RICARICA
IDM - 41501701400.tif
IDM - 41501602000.tif

- 20 -
C141501700.fm
Manuale d’uso
I
1-Individuare la zona di installa-
zione della stazione di ricarica
e del gruppo alimentatore-tra-
smettitore.
Cautela - Avvertenza
Prima di eseguire qualsiasi inter-
vento disattivare l'alimentazione
elettrica generale.
2-Installare il gruppo alimentato-
re-trasmettitore (A-B).
3-Smontare la protezione (L).
INSTALLAZIONE STAZIONE DI RICARICA E GRUPPO
ALIMENTATORE-TRASMETTITORE
IDM - 41501701700.tif
alimentatore di
corrente (A)
trasmettitore (B)
IDM - 41501701500.tif
protezione (L)
