American Standard Moments T506.730 User manual

CENTRAL THERMOSTAT
LESS VOLUME CONTROL
TRIM KIT
Installation
Instructions
M968025
T506.730
MOMENTS
Thank you for selecting American-Standard...the
benchmark of fine quality for over 100 years.
To ensure that your installation proceeds smoothly--please
read these instructions carefully before you begin.
Certified to comply with ANSI A112.18.1M
ASSE 1016

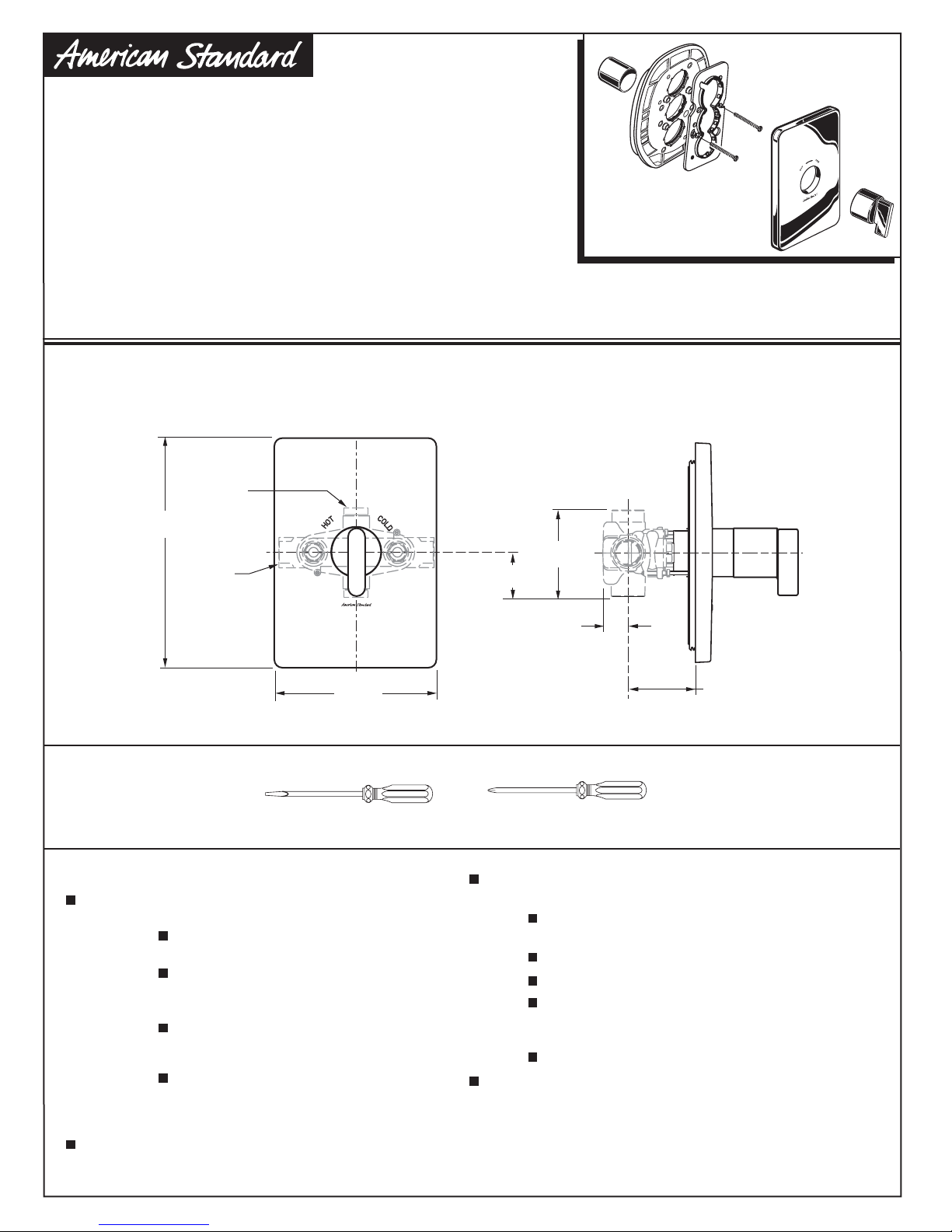

ROUGHING-IN DIMENSIONS
Recommended Tools
Flat Blade Screwdriver Phillips Screwdriver
Remove as much surface dirt and film using clear
water and soft cotton cloth (as described above).
Use any of the following to remove tough surface
film and build-up:
Mild liquid detergents
Clear ammonia free liquid glass cleaners
Non-acidic, non-abrasive gentle liquid or fully
dissolved powder cleansers mixed according to
manufacturers directions.
Non-abrasive liquid polishers
Once clean, rinse faucet again with clear water to
thoroughly remove cleaner or polish and blot dry with
a soft cotton cloth.
To keep your new faucet looking new, please follow
these simple care instructions:
DO: Simply rinse the faucet clean with clear water.
Dry the faucet with a soft cotton cloth.
DO NOT:
Do not use any abrasive cleaners, cloths, or
paper towels.
Do not use any cleaning agents containing
acids, polish abrasives, or harsh cleaners or
soaps.
Regular and routine cleaning will reduce the need for
heavy cleaning and polishing. If heavy cleaning is
required, the following procedures are recommended:
CARE INSTRUCTIONS:
Failure to follow these care instructions may
damage the Faucet's finish.
86mm
(3-3/8)
34mm
(1-3/8)
48mm to 68mm
(2 to 2-5/8)
R510
1/2 NPT
R530
3/4 NPT
R510
1/2 NPT
R530
3/4 NPT
25mm
(1)
220mm
(8-5/8)
170mm
(6-3/4)

1
3
5
2
4
M968025
TEMPERATURE CALIBRATION
SET HOT LIMIT STOP
5
Check that arrow marking B points vertically upwards. If not, push the BLACK
CLAMP (1) on the SECURING RING (2) to the right, pull off KNOB MOUNT (3)
and reinstall KNOB MOUNT (3) with arrow "B" pointing upwards.
For 100˚F adjustment, turn the water supply on. Turn KNOB MOUNT (3) until the spout
temperature is 100˚F. Check that arrow marking A on the KNOB MOUNT (3) still points
upward after adjusting the thermostat to 100˚F. If not, pull out the RED LOCKING DEVICE (5).
Remove KNOB MOUNT (3) without turning by sliding out as indicated by the arrow.
Reinstall the KNOB MOUNT (3) so that the arrow marking A points upwards.
The maximum mixed water temperature is set at 109˚F at the factory.
This setting can be changed if desired.
Remove the TEMPERATURE LIMIT STOP (4) (H shaped Black Plastic part).
Reinstall it at the desired notch as indicated in the diagram to limit the maximum
mixed water temperature to 104˚F or 112˚F.
Reinstall RED LOCKING DEVICE (5).
ARROW
"A"
ARROW
"B"
104
109
112
OPERATING THE VALVE
4
2HANDLE INSTALLATION
Should the hot and cold water supply pipes have been transposed making
adjustment impossible, proceed as follows:
TRANSPOSED SUPPLY PIPING OR BACK TO BACK INSTALLATION
3
Remove check stops and re-install them transposed.
Shut off water supply.
Remove handle and rim
CHECK STOP
(RED TO BLUE)
Important note: RED CHECK STOP is now on the right of the mixer body and the BLUE
CHECK STOP is now on the left.
Turn the water supply back on and perform the temperature adjustment in step 4.
CHECK STOP
(BLUE TO RED)
Turn on water supply on and test installed fitting.
If the system is delivering all Hot or all Cold and no mixed water the pipes are probably transposed.
See step 3 for TRANSPOSED SUPPLY PIPING.
Operate valve from off to cold to hot. Check temperature. If max mixed water
temperature is to hot or to cold see step 4 and re-calibrate the valve. OFF
COLD
HOT
1
3
2
6
Install HANDLE ADAPTER (1) onto TEMPERATURE CONTROL KNOB (2)
and tighten with SCREW (3).
Align HANDLE (4) and push onto TEMPERATURE CONTROL KNOB (2).
Tighten SET SCREW (5) in handle with HEX WRENCH (6) SUPPLIED. 5
6
1TRIM INSTALLATION
Push CAP (1) over the O-RING SEAL (2).
13
Push ESCUTCHEON HOLDER (3) with lightly greased
O-RING SEAL (4) over CAP (1).
Attach the FIXATION PLATE (7) to the ESCUTCHEON
HOLDER (3) with the two SCREWS (5) provided.
Push ESCUTCHEON (6) flush against finished wall.
2
5
7
GREASE ESCUTCHEON
O-RING SEAL 4

M968025
MONENTS
MODEL NUMBERS
CHROME
SATIN NICKEL 002 295
Replace the "YYY" with
appropriate finish code
CENTRAL THERMOSTAT
LESS VOLUME CONTROL
TRIM KIT
M908023-YYY0A
ESCUTCHEON KIT
A907090-YYY0A
CAP
T506.730
For toll-free information and answers to your questions, call:
1-800-442-1902
Weekdays 8:00 a.m. to 6:00 p.m. EST
IN CANADA 1-800-387-0369 (TORONTO 1-905-306-1093)
Weekdays 8:00 a.m. to 7:00 p.m. EST
IN MEXICO 01-800-839-12-00
Product names listed herein are trademarks of American Standard Inc.
© AS America, Inc. 2008
HOT LINE FOR HELP
M962727-YYY0A
HANDLE KIT
M918038-0070A
ADAPTER
M918990-0070A
SELF TAPPING SCREW
023774-0070A
ESCUTCHEON SCREWS
M962630-0070A
ESCUTCHEON HOLDER
A924335-0070A
FIXATION PLATE

THERMOSTAT CENTRAL
CONTRÔLE DE VOLUME
JEU DE GARNITURE
Installation
Directives
M968025
T506.730
MOMENTS
Nous vous remercions d'avoir choisi American Standard…
synonyme de qualité supérieure depuis plus de 100 ans.
Pour que l’installation se déroule sans problème,
veuillez lire attentivement ces instructions avant de commencer.
Certifié conforme aux normes ANSI A112.18.1M
ASSE 1016
MESURES RELATIVES AUX POINTS DE RACCORDEMENT
Outils recommandés
Tournevis à lame plate Tournevis Phillips
Enlever autant que possible les saletés et le film à l’aide d’eau
claire et d’un chiffon de coton doux (tel que décrit ci-dessus).
Utiliser l’un des suivants pour enlever les
films et les accumulations tenaces :
Détergents liquides doux
Produits de nettoyage pour vitres sans ammoniac
Des liquides doux non acides, non abrasifs ou des
produits de nettoyage en poudre bien dilués mélangés
selon les instructions du fabricant.
Des liquides polisseurs non abrasifs
Lorsqu'il est propre, nettoyer et rincer le robinet avec
de l'eau claire pour bien enlever le produit de nettoyage
et éponger avec un chiffon en coton doux.
Pour conserver l’aspect de neuf de votre robinet, suivez ces
simples instructions d’entretien :
À FAIRE : Simplement rincer le robinet avec de
l’eau propre.
Essuyer le robinet avec un chiffon de
coton doux.
À NE PAS FAIRE :
Ne pas utiliser de produits de nettoyage
abrasifs, du tissu ou des papiers de
ménage.
Ne pas utiliser de produits de nettoyage
qui contiennent de l’acide, des agents
de polissage abrasif, des nettoyants ou
des savons rudes.
Un entretien régulier et routinier diminuera le besoin d’un
nettoyage intense et du polissage. En cas de nettoyage intense,
suivre les procédures recommandées.
INSTRUCTIONS D’ENTRETIEN :
Le défaut de suivre ces instructions
d'entretien peut endommager
la finition du robinet.
86 mm
(3 3/8)
34 mm
(1 3/8)
48 mm à 68 mm
(2 à 2 5/8)
R510
½ NPT
R530
¾ NPT
R510
½ NPT
R530
¾ NPT
25 mm
(1)
220 mm
(8 5/8)
170 mm
(6 3/4)

1
3
5
2
4
M968025
CALIBRAGE DE LA TEMPÉRATURE
RÉGLAGE DE BUTÉE D'EAU CHAUDE
5
Vérifier que la flèche indiquant un B pointe verticalement vers le haut. Dans le cas
contraire, pousser la BRIDE NOIRE (1) sur l’ANNEAU DE FIXATION (2) vers la droite,
tirer le SUPPORT DE POIGNÉE (3) et le reposer avec la flèche « B » pointant vers le haut.
Pour ajuster à 100°F, ouvrir l’alimentation d’eau. Tourner le SUPPORT DE POIGNÉE (3) jusqu’à ce que
la température au bec indique 100°F. Vérifier que la flèche indiquant un A sur le
SUPPORT DE POIGNÉE (3) pointe toujours vers le haut une fois la température réglée sur 100°F. Dans
le cas contraire, tirer le DISPOSITIF DE VERROUILLAGE ROUGE (5).
Retirer le SUPPORT DE POIGNÉE (3) sans tourner en le glissant comme indiqué par la flèche.
Reposer le SUPPORT DE POIGNÉE (3) de manière à ce que la flèche indiquant un A pointe vers le haut.
La température maximale du mélange d’eau est fixé à 109°F en usine.
Au besoin, ce réglage peut être modifié.
Retirer la BUTÉE DE LIMITE DE TEMPÉRATURE (4) (pièce en plastique noir en forme de H).
La reposer dans l’encoche voulue comme indiqué sur le schéma afin de limiter la température
du mélange de l'eau à maximum 104°F ou 112°F.
Reposer le DISPOSITIF DE VERROUILLAGE ROUGE (5).
FLÈCHE
« A »
FLÈCHE
« B »
104
109
112
FONCTIONNEMENT DE LA VANNE
4
2INSTALLATION DE LA POIGNÉE
Si les conduites d’alimentation d’eau chaude et froide ont été
inversées rendant l’ajustement inpossible, procéder comme suit :
CONDUITE D’ALIMENTATION INVERSÉE OU INSTALLATION DOS À DOS
3
Retirer les butées de vérification et les inverser.
Fermer le robinet d'alimentation.
Retirer la poignée et la bordure
BUTÉE DE VÉRIFICATION
(ROUGE À BLEU)
Remarque importante : La BUTÉE DE VÉRIFICATION ROUGE est maintenant à
droite du mélangeur et la BUTÉE DE VÉRIFICATION BLEUE est maintenant à gauche.
Rouvrir l’alimentation d’eau et exécuter l'ajustement
de température décrit à l’étape 4.
BUTÉE DE VÉRIFICATION
(BLEU À ROUGE)
Ouvrir les robinets d’alimentation d’eau et faire un essai de l’installation.
Si l'eau qui s‘écoule est seulement chaude ou seulement froide, et qu'elle n'est pas
mélangée, les conduites sont probablement inversées.
Vous reporter à l’étape 3, CONDUITES D’ALIMENTATION INVERSÉES.
Ouvrir la vanne, passer de froid à chaud. Vérifier la température. Si la température
maximale de l’eau mélangée est trop froide ou trop chaude, vous reporter à l’étape 4
et étalonner la vanne. FERMÉ
FROID
CHAUD
1
3
2
6
Installer l’ADAPTATEUR DE POIGNÉE (1) sur le
CONTRÔLE DE TEMPÉRATURE (2) et serrer avec la VIS (3).
Aligner la POIGNÉE (4) et pousser dans le
CONTRÔLE DE TEMPÉRATURE (2).
Serrer la VIS DE FIXATION (5) dans la poignée avec
la CLÉ À SIX PANS (6) FOURNIES. 5
6
1INSTALLATION DE LA GARNITURE
13
2
5
7
4
Enlever les PROTECTIONS DE PLÂTRE, si fixées.
Pousser les CAPUCHONS (1) comme
illustré sur les VANNES DE RÉGLAGE (2).
Fixer la PLAQUE DE FIXATION (7) à l’aide
des deux VIS (5) fournies.
Pousser le SUPPORT DE ROSACE (3) sur les
CAPUCHON (4) les JOINTS TORIQUE (1)
doivent être légèrement graissés.
Pousser la ROSACE (6) contre le mur fini.

M968025
MOMENTS
NUMÉROS DE MODÈLE
CHROME
NICKEL SATINÉ 002 295
Remplacer les « YYY » par
Code approprié du fini
THERMOSTAT CENTRAL
CONTRÔLE DE VOLUME
JEU DE GARNITURE
M908023-YYY0A
ENSEMBLE DE ROSACE
A907090-YYY0A
CAPUCHON
T506.730
Pour obtenir des renseignements ou une réponse
à vos questions, composez sans frais le :
1-800-442-1902
Jours de la semaine 8 h à 18 h HNE
AU CANADA 1-800-387-0369 (TORONTO 1-905-306-1093)
Jours de la semaine 8 h à 19 h HNE
AU MEXIQUE 01-800-839-12-00
Les noms des produits nommés ci-après sont des marques de commerce
déposées d’American Standard Inc. © AS America, Inc. 2008
LIGNE D’URGENCE
M962727-YYY0A
TROUSSE DE
LA POIGNÉE
M918038-0070A
ADAPTATEUR
M918990-0070A
VIS À AUTO-FILETAGE
023774-0070A
VIS DE ROSACE
M962630-0070A
SUPPORT DE ROSACE
A924335-0070A
PLAQUE DE FIXATION

TERMOSTATO CENTRAL
CONTROL DE MENOS VOLUMEN
JUEGO DE MOLDURA
Instrucciones
de Instalación
M968025
T506.730
MOMENTS
Gracias por elegir American Standard,
el referente de calidad por más de 100 años.
Para asegurarse de realizar la instalación sin inconvenientes,
lea cuidadosamente estas instrucciones antes de comenzar.
Cumplimiento certificado de la norma ANSI A112.18.1M
ASSE 1016
DIMENSIONES DE INSTALACIÓN
Herramientas recomendadas
Destornillador de punta plana Destornillador Phillips
Quite cuanta suciedad pueda con agua limpia y un paño de
algodón suave (como se señaló anteriormente).
Use cualquiera de los siguientes elementos para quitar
los residuos y acumulaciones resistentes de la superficie:
Detergentes líquidos suaves.
Limpiadores de vidrio líquidos transparentes sin amoníaco.
Limpiadores suaves, no abrasivos, no ácidos, líquidos
o en polvo completamente disueltos, mezclados según
las instrucciones del fabricante.
Pulidores líquidos no abrasivos.
Una vez limpio, enjuague nuevamente el grifo con
agua limpia para quitar a fondo los restos del limpiador
o pasta y séquelo con un paño de algodón.
Para mantener su grifo como nuevo, siga estas simples
instrucciones de cuidado:
DEBE: Lavar el grifo solo con agua limpia.
Secar el grifo con un paño suave de algodón.
NO DEBE:
Utilizar limpiadores o paños abrasivos ni toalla
de papel.
Utilizar ningún agente de limpieza que
contenga ácidos, pasta abrasiva ni
limpiadores o jabones duros.
La limpieza regular y rutinaria hará menos necesario limpiar y
pulir en forma profunda.Si se requiere una limpieza profunda,
recomendamos los siguientes procedimientos:
INSTRUCCIONES PARA EL CUIDADO:
Si no sigue estas instrucciones para el
cuidado puede dañar el acabado del grifo.
86mm
(3-3/8)
34mm
(1-3/8)
48mm a 68mm
(2 a 2-5/8)
R510
1/2 NPT
R530
3/4 NPT
R510
1/2 NPT
R530
3/4 NPT
25mm
(1)
220mm
(8-5/8)
170mm
(6-3/4)

1
3
5
2
4
M968025
CALIBRACIÓN DE TEMPERATURA
AJUSTE EL LIMITADOR DE AGUA CALIENTE
5
Compruebe que la flecha con la marca B apunte hacia abajo.Si no lo hace, presione
la GRAPA NEGRA (1) del ANILLO DE SEGURIDAD (2) hacia la derecha, saque el
MONTAJE DE PERILLA (3) y vuelva a instalarla con la flecha "B" apuntando hacia arriba.
Para el ajuste de 100˚F (38 ˚C), abra el suministro del agua.Gire el MONTAJE DE PERILLA (3)
hasta que la temperatura del pico sea de 100˚F. Compruebe que la flecha con la marca A en el
MONTAJE DE LA PERILLA (3) apunta hacia arriba luego de ajustar el termostato a 100˚F. Si no
lo hace, saque el DISPOSITIVO DE BLOQUEO ROJO (5).
Saque el MONTAJE DE PERILLA (3) sin girar deslizando hacia afuera como lo indica la flecha.
Reinstale el MONTAJE DE LA PERILLA (3) de modo que la flecha con la marca A apunte hacia arriba.
La temperatura de agua mezclada máxima está establecida de fábrica en 109˚F.
Este ajuste puede modificarse.
Saque el LIMITADOR DE TEMPERATURA (4) (la parte plástica negra con forma de H).
Vuelva a instalarlo en la muesca deseada como se indica en el diagrama para limitar
la temperatura de agua mezclada máxima a 104˚F o 112˚F.
Vuelva a instalar el DISPOSITIVO DE BLOQUEO ROJO (5).
FLECHA
"A"
FLECHA
"B"
104
109
112
FUNCIONAMIENTO DE LA VÁLVULA
4
2INSTALACIÓN DE LA MANIJA
Si las tuberías de suministro de agua caliente y fría se han transpuesto imposibilitando
el ajuste, realice lo siguiente:
TUBERÍAS DE SUMINISTRO TRANSPUESTAS O INSTALACIÓN RECÍPROCA
3
Saque los topes de control y vuelva a instalarlos transpuestos.
Cierre el suministro de agua.
Retire la manija y la moldura
TOPE DE CONTROL
(ROJO A AZUL)
Nota importante: El TOPE DE CONTROL ROJO ahora está a la derecha del cuerpo
mezclador y el TOPE DE CONTROL AZUL está a la izquierda.
Abra el suministro de agua y realice el ajuste de temperatura del paso 4.
TOPE DE CONTROL
(AZUL A ROJO)
Abra el suministro del agua y pruebe los accesorios instalados.
Si el sistema entrega sólo agua fría o sólo agua caliente y no entrega agua combinada,
es posible que las tuberías estén transpuestas.
Consulte el paso 3 para obtener información sobre las TUBERÍAS DE SUMINISTRO
TRANSPUESTAS.
Haga funcionar la válvula de frío a caliente.Revise la temperatura.Si la temperatura
del agua mezclada máxima es demasiado caliente o demasiado fría consulte el paso 4
y vuelva a calibrar la válvula. CERRAR
FRÍA
CALIENTE
1
3
2
6
Instale el ADAPTADOR DE MANIJA (1) en la PERILLA DE CONTROL
TEMPERATURA (2) y apriete con el TORNILLO (3).
Alinee la MANIJA (4) y presiónela contra la PERILLA DE
CONTROL DE TEMPERATURA (2).
Apriete el TORNILLO DE AJUSTE (5) de la manija con
la LLAVE HEXAGONAL (6) SUMINISTRADA. 5
6
1INSTALACIÓN DE LA MOLDURA
ENGRASE EL CHAPETÓN
SELLO DE ARO TÓRICO
13
2
5
7
4
Retire el PROTECTOR DE YESO (1) si se incluye.
Presione las TAPA (2) como se muestra
sobre las VÁLVULAS DE CONTROL (3).
Coloar la base de la placa (4) con los empaques
de anillo O-ring (5) ligeramente enqrasados sobre
las tapa (2).
Acoplav la base de fijación (7) con la base de la
placa (4) con los (6) tornillos incluidos.

M968025
MOMENTS
NÚMEROS DE MODELOS
CROMO
NÍQUEL SATINADO 002 295
Reemplace las "YYY" con
el código de acabado correspondiente.
TERMOSTATO CENTRAL
CONTROL DE MENOS VOLUMEN
JUEGO DE MOLDURA
M908023-YYY0A
JUEGO DEL CHAPETÓN
A907090-YYY0A
TAPA
T506.730
Llame sin costo para obtener información y respuestas a sus preguntas:
1-800-442-1902
De lunes a viernes de 8:00 a.m. a 6:00 p.m. hora del este de EE.UU.
EN CANADÁ 1-800-387-0369 (TORONTO 1-905-306-1093)
De lunes a viernes de 8:00 a.m. a 7:00 p.m. hora del este de EE.UU.
EN MÉXICO 01-800-839-12-00
Los nombres de productos que aparecen en este documento son marcas
comerciales de American Standard Inc. © AS America, Inc. 2008
ASISTENCIA TELEFÓNICA
M962727-YYY0A
JUEGO DE LA MANIJA
M918038-0070A
ADAPTADOR
M918990-0070A
TORNILLO AUTOROSCANTE
023774-0070A
TORNILLOS DEL CHAPETÓN
M962630-0070A
SUJETADOR DEL CHAPETÓN
A924335-0070A
FIXATION PLATE
