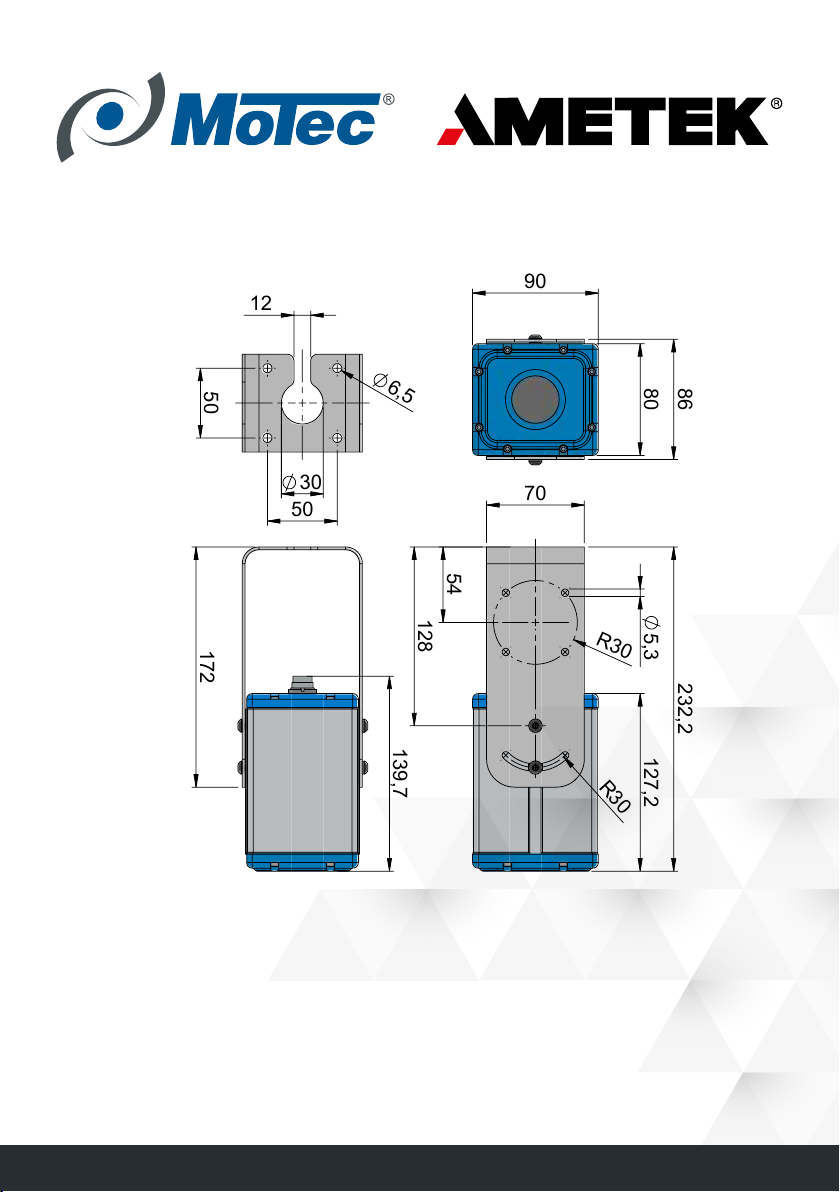

Ametek Motec MC5201 Series User manual

Heavy-Duty Camera Solutions
MC5201 Serie/MP5000-2
Bedienungs- und Montageanleitung
Installation and operating instructions
Notice de montage et d‘utilisation
70
127,2
232,2
54
R30
R30
5,3
128
139,7
172
80
86
90
12
50
50
30
6,5
ZM-MC5200

2

3
DE
Inhalt
Allgemeine Information zur Bedienungsanleitung
Vielen Dank für Ihr Vertrauen in AMETEK Motec Produkte. Wir entwickeln und
fertigen unsere Produkte mit größter Sorgfalt. Sollten Sie Fragen zum Produkt,
zur Inbetriebnahme oder Bedienung haben oder sollte das Produkt nicht Ihren
Erwartungen entsprechen, sprechen Sie uns jederzeit gerne an.
Bitte lesen Sie die Bedienungsanleitung vor der Benutzung des Produktes auf-
merksam durch. Sie ist zum späteren Gebrauch aufzubewahren. Unsere Pro-
dukte werden ständig weiterentwickelt. Die Motec GmbH behält sich das Recht
vor, das Produkt ohne Vorankündigung zu verändern.
1 Produktbeschreibung ....................................................................................... 3
1.1 Wichtige Hinweise zum Produkt....................................................................... 4
1.2 Konformitätserklärung...................................................................................... 4
1.3 Technische Daten MC5201.............................................................................. 5
1.4 Abmessungen .................................................................................................. 6
1.5 Technische Daten MP5000-2........................................................................... 6
2 Sicherheitsvorschriften..................................................................................... 7
2.1 Produktsicherheit ............................................................................................. 7
2.2 Zusätzliche Gefahren....................................................................................... 7
3 Inbetriebnahme ................................................................................................ 8
3.1 Montage/Demontage........................................................................................ 9
3.2 Elektrischer Anschluss ..................................................................................... 9
3.3 Funktionsprüfung und Kamerajustage ........................................................... 10
3.4 Störungen ...................................................................................................... 10
4 Bedienung...................................................................................................... 10
5 Kundeninformationen......................................................................................11
6 Wartung/Reinigung/Lieferumfang ...................................................................11
7 Umweltschutz................................................................................................. 12

4
DE 1 Produktbeschreibung
Die Motorzoomkamera MC5201 ist eine Videokamera zur Sichthilfe für nicht ein-
sehbare Arbeitsbereiche. Bei Betrieb am Kran kann die Motorzoomkamera mit
der Pendelhalterung MP5000-2 am Kranausleger befestigt werden. Somit richtet
sich die Kamera immer lotrecht nach unten aus.
1.1 Wichtige Hinweise zum Produkt
Vergewissern Sie sich anhand der Angaben auf dem Typenschild der Motor-
zoomkamera, dass der Gerätetyp mit der vorliegenden Bedienungsanleitung
übereinstimmt. Weitere Hinweise entnehmen Sie bitte den Bedienungsanleitun-
gen der entsprechenden Komponenten.

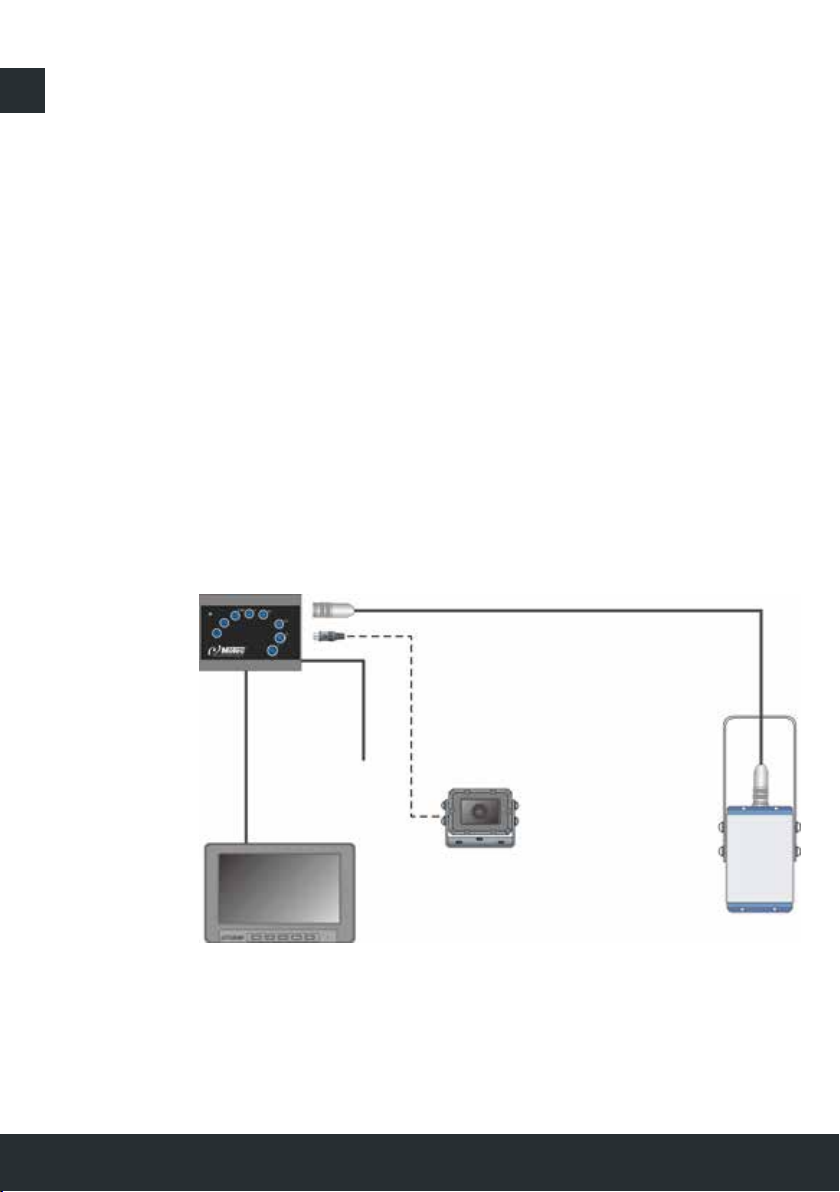

Die Motec Kran-Kamerasystemprodukte der Serie 5201 können nicht mit
den Produkten der Serie 5100 und 5200 kombiniert oder betrieben werden.
Bedieneinheit
MBE5201-1
Monitor
Kamera
(optional)
MK73.xx
MK59.1,5
MK279.xx
Kamera
MC5201-1
1.2 Konformitätserklärung
Als Inverkehrbringer innerhalb Europas haben wir für unsere Produkte gemäß
der EU-Richtlinien und gesetzlichen Vorgaben eine Konformitätsbewertung nach

5
DE
den Anforderungen der jeweiligen „harmonisierten Normen“ durchgeführt. Sie
nden die CE-Kennzeichnung auf dem Produkt sowie auf der begleitenden Pro-
duktdokumentation. Eine EG-Konformitätserklärung stellen wir Ihnen gerne auf
Anfrage separat zur Verfügung. Bei Veränderungen des Gerätes ist die Einhal-
tung der Konformität nicht mehr sichergestellt und die Gewährleistung erlischt.
Bei Verwendung außerhalb der EU ist der Anwender verpichtet, die jeweiligen
nationalen Vorschriften zu beachten.
1.3 Technische Daten MC5201
Gehäuseschutzart IP68
Schockfestigkeit 50 g
Schwingfestigkeit 10 g
Gehäuse Aluminium, eloxiert
Bildwinkel Horizontal: 55,4 °…2,9 °,
Vertikal: 32,6 °…1,6 °
Zoomfaktoren 20 x optisch, 32 x digital
(640 x Zoom, Autofokus)
Lichtempndlichkeit 0,5 Lux
Bildsensor/Auösung 1/3“ CMOS-Sensor/2,12 MPixel
Videosignal Analog Video (PAL)
Kamerasteuerung CAN-Bus, Motec System Bus (MSB 2.0)
Spannungsversorgung 24V DC (18 V...32 V DC)
Schutz gegen Überspannung und Verpolung
Leistungsaufnahme Max. 12 W
Betriebstemperatur -35 °C…+60 °C
-40 °C (Aufwärmzeit ca. 15 Minuten bis zur
ordnungsgemäßen Funktion. In dieser Zeit
nicht zoomen.)
Lagertemperatur -40 °C…+85 °C
Gewicht 1,25 kg
Scheibenheizung Automatisch geregelt
Salznebelbeständigkeit IEC 60068
Anschluss Steckverbinder M16, male, 7-polig

6
DE
1.5 Technische Daten MP5000-2
Lagertemperatur -40 °C…+85 °C
Betriebstemperatur -35 °C…+75 °C
Gewicht 1,2 kg
Material Aluminium eloxiert/Edelstahl rostfrei

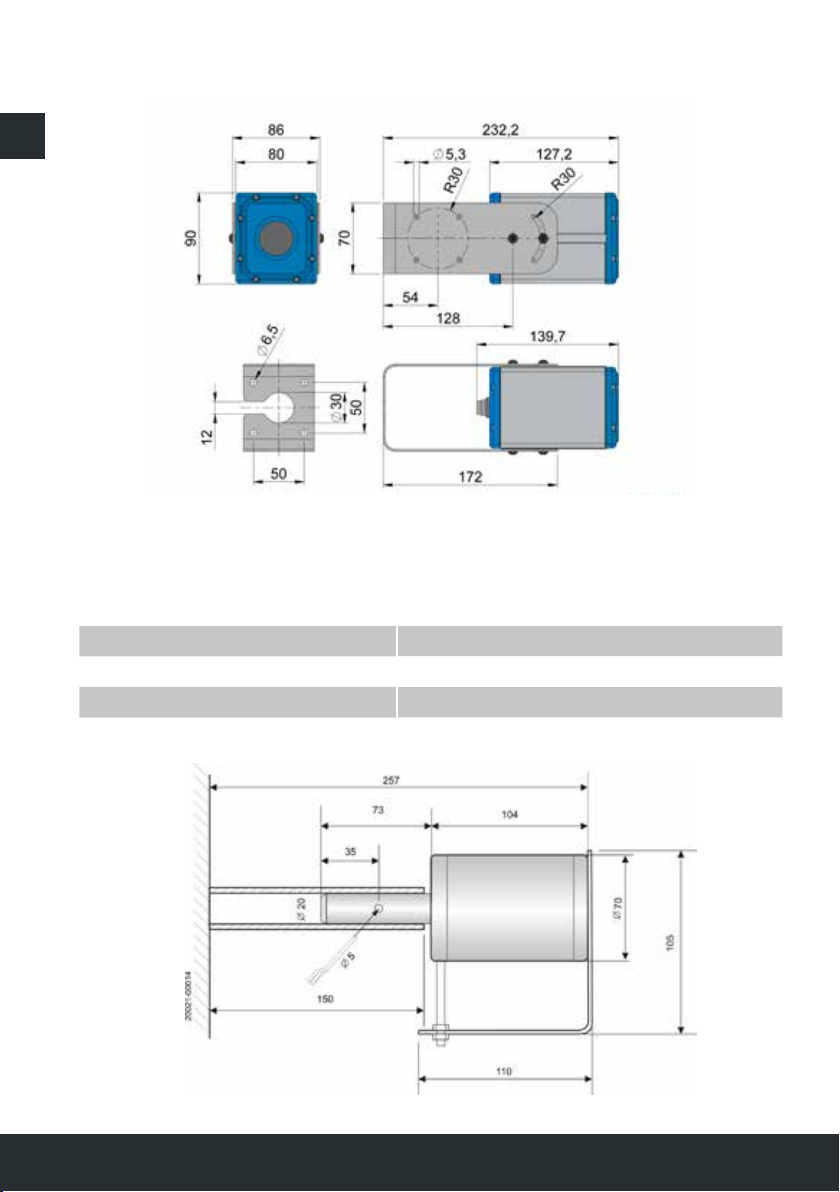

Alle Maßangaben in mm
1.4 Abmessungen
Pendelhalterung
Zusatzgewicht
GMC5100-14

7
DE
2 Sicherheitsvorschriften
Der elektrische Anschluss und die Erstinbetriebnahme dürfen nur von einer
Fachkraft nach den Angaben dieser Bedienungsanleitung erfolgen.
Die Geräte dürfen nur in Betrieb gesetzt werden, wenn sich der Anwender
über die aus der Benutzung resultierenden Risiken und Gefahren im Klaren ist.
Beschädigte Geräte dürfen nicht in Betrieb genommen werden.
Eine direkte Verbindung mit dem Wechselstromnetz ist unzulässig.
Die der Kamera vorgeschaltete Sicherung darf nicht überbrückt oder ent-
fernt werden. Eine defekte Sicherung muss mit dem vorgeschriebenen
Stromwert ersetzt werden (siehe Kapitel: Technische Daten).
Eine Verbindung mit dem 230 Volt Wechselstromnetz ist unzulässig.
2.1 Produktsicherheit
Das Produkt entspricht dem Stand der Technik und den anerkannten sicher-
heitstechnischen Regeln. Es darf nur in einwandfreiem Zustand, unter Beach-
tung der Betriebsanleitung betrieben werden.
2.2 Zusätzliche Gefahren
Überprüfen Sie das Kamerasystem vor der Verwendung auf erkennbare Mängel
und beobachten Sie sein Verhalten im Betrieb bzgl. auftretender Störungen. Sie
dürfen ein Kamerasystem, an dem sicherheitsrelevante Mängel bestehen, nicht
in Betrieb setzen oder weiterbenutzen. Mängel, die die Sicherheit beeinträch-
tigen, sind vor dem Weiterbetrieb zu beseitigen. Gefahren durch Anwendung
von ungeprüftem bzw. nicht zugelassenem Zubehör sowie die Installation und
der Betrieb des Gerätes können nicht überwacht werden. Daher ist der Anwen-
der selbst für die korrekte Benutzung des Produktes verantwortlich. Die gültigen
Hersteller- und Sicherheitsangaben der Maschine bzw. des Fahrzeuges sind
beim Einbau der Komponenten und während des Betriebes unbedingt zu be-
achten und einzuhalten.

8
DE Verlegen Sie die Kabel nicht in der Nähe des Motors oder anderen
Wärmequellen.
Schützen Sie die Kabel durch Kabelkanäle oder Schutzschläuche vor
Beschädigungen.
Achten Sie darauf, die Kabel nicht zu verdrehen.
Die Kabel dürfen nicht lackiert werden oder mit Lösungsmitteln in Kontakt
treten.
Sollte das Kabel zu lang sein, können Sie es in Schlaufen legen.
Bitte beachten Sie für das Kamerakabel den zwingend vorgeschriebenen
Verlegeradius: 15 x Kabeldurchmesser fest verlegt, 22 x Kabeldurchmesser
exibel verlegt.
Die Kabelbinder nicht zu fest anziehen.
Die Steckverbindungen sind handfest zu verschrauben.
Dichten Sie die Kabelverbindungen mit selbstverschweißenden Isolierband
ab.
Die Anlage darf nicht ohne Fallsicherung (Sicherungskette) betrieben
werden.
3 Inbetriebnahme
Achtung:
Der elektrische Anschluss und die Inbetriebnahme dürfen nur von einem Fach-
mann nach den Angaben dieser Bedienungsanleitung erfolgen.
3.1 Montage/Demontage
Befestigen Sie den Haltebügel an der Pendelhalterung mit den mitgelieferten
Schrauben. Nun wird die Motorzoomkamera MC5201 in den Haltebügel mon-
tiert. Richten Sie die Kamera im Haltebügel so aus, dass die Außenkanten von
Haltebügel und Kamera parallel verlaufen und das Typenschild zur Krankabine
zeigt.

9
DE
Die Welle der Pendelhalterung MP5000-2
und der Motorzoomkamera MC5201 werden
an dem dafür vorgesehenen Halterohr des
Kranauslegers befestigt und mit einer Si-
cherungskette (Fallsicherung) sowie einem
Stecksplint gesichert.
ACHTUNG! Die Anlage darf nicht
ohne Fallsicherung betrieben werden!
Unfallgefahr.
Verbinden Sie den Steckverbinder der Mo-
torzoomkamera MC5201 mit dem Verbin-
dungskabel MK279. Montagebedingt ist es
möglich, dass an der Welle der Pendelhalte-
rung MP5000-2 Silikonpaste austritt. Dies hat keinerlei Einuss auf die Funktion.
3.2 Elektrischer Anschluss
Schließen Sie die Kamera mit den entsprechenden Verbindungskabeln an ei-
nen Kameraeingang einer Motec Anschlussbox oder eines Motec Monitors an.
Beachten Sie die entsprechende Bedienungsanleitung des Gerätes. Ziehen
Sie bei geschraubten Steckverbindungen die Gewinde gerade so fest an, dass
die Dichtheit des Steckers gewährleistet ist, jedoch die Stecker-/Schraubver-
bindung nicht überdreht oder gar zerstört wird. Bei Verwendung eines Schrau-
benschlüssels oder anderem Werkzeug gehen Sie mit entsprechender Vorsicht
vor. Dichten Sie die Kabelverbindungen mit selbstverschweißenden Isolierband
ordnungsgemäß ab. Umwickeln Sie dazu das Band unter leichtem Zug um den
Stecker. Dieses sorgt neben der weiteren Verbesserung der Dichtigkeit auch für
eine zusätzliche Sicherung der Schraubverbindung und verhindert unbeabsich-
tigtes Lösen. Nehmen Sie neues Schweißband, wenn Sie die Steckverbindung
nachträglich einmal geö󰀨net haben.
Diese Seite
zum Kran ausrichten
MP5000-2
20021-00019-2
70
234 129
260
80
86
104
28
Model:
Art.-Nr.:
S/N:
OberweyererStr.21 D-65589 Hadamar Tel.[phone] Fax9145-45
Model:
Art.-Nr.:
S/N:
OberweyererStr.21 D-65589 Hadamar Tel.[phone] Fax9145-45
MC5201
GMC5100-14

10
DE 3.3 Funktionsprüfung und Kamerajustage
Prüfen Sie die Funktion der Kamera, nachdem Sie diese an einen Monitor an-
geschlossen haben. Stellen Sie das Kamerabild auf die gespiegelte Darstellung
um (siehe Bedienungsanleitung Monitor/Anschlussbox). Richten Sie die Kamera
so aus, dass das vorgeschriebene Sichtfeld auf dem Monitor angezeigt wird.
Ziehen Sie die Befestigungsschrauben an der Kamera fest. Dichten Sie gege-
benenfalls vorhandene Kabeldurchbrüche ab und kontrollieren Sie die verlegten
Kabel auf Festsitz. Die Kamera hat keine zugänglichen Bedienungselemente.
Sie wird durch Einschalten des Monitors in Betrieb gesetzt. Für den Monitor
beachten Sie bitte die entsprechende Bedienungsanleitung.
3.4 Störungen
Wird während des Betriebes eine Nichtfunktion oder ein Fehler festgestellt, so ist
grundsätzlich erst die äußere Beschaltung (Sicherung, Versorgungsspannung,
Verkabelung, Monitor etc.) zu überprüfen. Kann die Nichtfunktion oder der Feh-
ler eindeutig auf die Kamera zurückgeführt werden, so ist diese, zusammen mit
einer Fehlerbeschreibung und dem RMA-Formular (www.motec-cameras.com/
service/ruecksendung), an das Werk zurückzuschicken.
4 Bedienung
Die Bedienung der Motorzoomkamera MC5201 erfolgt über die Bedieneinheit
MBE5201-1. Inbetriebnahme und Bedienung dieser Komponente entnehmen
Sie bitte der entsprechenden Bedienungsanleitung. Die Motorzoomkamera und
die Pendelhalterung besitzen keine Bedienelemente. Es sind keine Einstellun-
gen nach der Montage notwendig.
Nach dem Einschalten des Systems (und falls vorgesehen, der erfolgreich durch-
geführten Inbetriebnahme des Videosenders VS5201-1 und Videoempfängers
VE5201-1) erfolgt zunächst eine Initialisierung der Motorzoomkamera MC5201.

11
DE
Die Bedienung über die Bedieneinheit MBE5201-1 ist erst möglich, nachdem
dieser Vorgang abgeschlossen ist. (Inbetriebnahme des Videosenders und Vi-
deoempfängers entnehmen Sie bitte der Bedienungsanleitung MBE5201-1.)
5 Kundeninformationen
Motec GmbH Phone [phone]
- Service - [email protected]
Oberweyerer Str. 21 www.motec-cameras.com
65589 Hadamar
GERMANY
6 Wartung/Reinigung/Lieferumfang
Die Kamera ist wartungsfrei. Reinigen Sie die Scheibe bei Bedarf mit einem
weichen, eventuell angefeuchteten Tuch. Vermeiden Sie trockenes Abreiben,
um die Scheibe vor Kratzern zu schützen. Die Kamera ist beständig gegen das
Reinigen mittels Hochdruck- oder Dampfstrahlgeräten. Entfernen Sie nicht die
Aufkleber zur Produktkennzeichnung, die teilweise gesetzlichen Vorgaben un-
terliegen. In jedem Fall sind die Angaben zum Produkt mit genauer Bezeichnung
und Seriennummer relevant für die Rückverfolgbarkeit der Produkte sowie für
eventuelle Gewährleistungsansprüche. Die Pendelhalterung MP5000-2 ist war-
tungsfrei. Montagebedingt ist es möglich, dass an der Welle Silikonpaste austritt.
Das hat keinen Einuss auf die Funktion. Die Befestigung der Pendelhalterung
MP5000-2 und der Sicherungskette ist in regelmäßigen Abständen (4 Wochen)
auf festen Sitz und eventuelle Beschädigungen zu überprüfen.

12
DE Bezeichnung Matchcode Artikelnummer
Motorzoomkamera MC5201
Motorzoomkamera MC5201-x 404 0582 xxx
Haltebügel GMC5100-6 813 0100 006
Schraubenset MC5100 Schraubenset 406 0166 001
Bedienungsanleitung BA-MC5201-x 103 0000 139
Pendelhalterung MP5000-2
Pendelhalterung +
Zusatzgewicht
MP5000-2 406 0153 003
Halterohr Pendelhalt-
erung
GMP5000-5 813 0067 005
Verbindungsbügel GMP5000-13 813 0067 013
Schraubenset MP5000 Schraubenset 5 406 0165 004
Federstecker
(Stecksplint)
Federstecker-5 814 0104 005
Edelstahlkette Sicherheitskette 816 0021 000
Karabinerhaken Karabinerhaken-5x50 814 0110 000
MC5100 Zusatzgewicht GMC5100-14 813 0100 014
7 Umweltschutz
Die Verpackung besteht weitgehend aus wiederverwertbarem Material. Nutzen
Sie die Möglichkeit zum umweltgerechten Recyceln der Verpackung. Altgeräte
können zur umweltgerechten Entsorgung bei der nächstgelegenen Recycling-
stelle abgegeben oder an den Hersteller gesendet werden.

13
EN
General information about operating instructions
Many thanks for your condence in AMETEK Motec products. We develop and
manufacture our products with the greatest of care. If you have any questions
about the product, its setup or operation or if the products does not meet your
expectations, please do not hesitate to contact us.
Please read the operating manual carefully and in full before using the product.
It must be retained for later use. Our products are subject to continuous further
development. Motec GmbH reserves the right to make changes to the product
without prior notication.
1 Product description ........................................................................................ 13
1.1 Important information about the product ........................................................ 14
1.2 Declaration of conformity ............................................................................... 14
1.3 Technical data MC5201.................................................................................. 15
1.4 Dimensions .................................................................................................... 16
1.5 Technical data for the MP5000-2 ................................................................... 16
2 Safety precautions ......................................................................................... 17
2.1 Product safety ................................................................................................ 17
2.2 Additional dangers ......................................................................................... 17
3 Commissioning............................................................................................... 18
3.1 Assembly/disassembly................................................................................... 19
3.2 Electrical connection ...................................................................................... 19
3.3 Functional check and camera adjustment...................................................... 20
3.4 Faults ............................................................................................................ 20
4 Operation ....................................................................................................... 20
5 Customer information..................................................................................... 21
6 Maintenance/Cleaning/Scope of delivery....................................................... 21
7 Environmental protection ............................................................................... 22
Contents

14
EN
1 Product description
Motorised zoom camera MC5201 is a video camera which is intended as a visual
aid for working areas in which there is otherwise no visibility. When working on a
crane, the motorised zoom camera can be attached to the crane jib using a sus-
pended mounting MP5000-2. This ensures that the camera always aligns itself
vertically pointing downwards.
1.1 Important information about the product
Make certain based on the information on the monitor rating plate that the device
type matches these operating instructions. For further instructions, please con-
sult the operating instructions for the connected cameras or video control units.
Crane camera system products from the Motec 5201 series cannot be
combined or operated with products from the 5100 and 5200 series.
Operating panel
MBE5201-1
Monitor
Camera
(optional)
MK73.xx
MK59.1,5
MK279.xx
Camera
MC5201-1
1.2 Declaration of conformity
As the initial vendor within Europe, we have conducted an evaluation of con-
formity for our products in accordance with EU directives and legal regulations

15
EN
based on the requirements of the relevant “harmonised standards”. You will nd
the CE mark on the product and also on the accompanying product documen-
tation. We will be happy to provide you with a separate EC Declaration of Con-
formity upon request. If modications are made to the device, compliance with
the requirements of conformity is no longer ensured and the warranty becomes
void. In case of use outside the EU, the user is required to comply with relevant
national requirements.
1.3 Technical data MC5201
Housing protection class IP68
Shock resistance 50 g
Vibration resistance 10 g
Housing Aluminum, anodized
Field of view Horizontal: 55.4 °…2.9 °, vertical: 32.6 °…1.6 °
Zoom factors 20 x optical, 32 x digital (640 x Zoom, Autofocus)
Light sensitivity 0.5 lux
Image sensor/Resolution 1/3“ CMOS-Sensor / 2.12 MPixel
Video signal Analog video (PAL)
Camera control CAN Bus, Motec System Bus (MSB 2.0)
Voltage supply 24V DC (18 V...32 V DC) Protection against
overvoltage and incorrect polarity
Power consumption Max. 12 W
Operating temperature -35 °C…+60 °C
-40 °C (Warm up time 15 minutes until proper
function. During this time, do not zoom.)
Storage temperature -40 °C…+85 °C
Weight 1.25 kg
Glass heating Automatically controlled
Salt fog resistant IEC 60068
Connector Connector M16, male, 7-pin

16
EN
1.5 Technical data for the MP5000-2
Storage temperature -40 °C…+85 °C
Operating temperature -35 °C…+75 °C
Weight 1,2 kg
Material Anodised aluminium/rust-proof stainless
suspended
mounting
extra weight
GMC5100-14
1.4 Dimensions
All dimensions are in mm

17
EN
2 Safety precautions
The electrical connection and initial commissioning must only be performed
by a knowledgeable specialist in conformity with the instructions in these
operating instructions.
The devices must only be placed in operation if the user is aware of the risks
and dangers resulting from the use of the device.
Damaged devices must not be placed in operation.
A direct connection on the AC network is not permitted.
The fuse which has been pre-connected to the camera may not be bridged
or removed. A defective fuse must be replaced with the prescribed current
value (see the chapter: Technical Data).
Never use damaged equipment. The devices must not be connected to a
230 V AC power supply.
2.1 Product safety
The product is designed to the state of the art and meets the requirements of
generally recognised safety rules. The system must only be operated in awless
condition and in accordance with the instructions in the operating manual.
2.2 Additional dangers
Before you begin using the camera system, check for visible defects and obser-
ve the system for potential faults during operation. If defects are discovered in a
camera system that have a detrimental e󰀨ect on safety, it must not be put in ope-
ration or must no longer be used. Defects that are detrimental to safety must be
rectied before the system is placed in operation again. Dangers arising from the
use of special working materials and untested, unapproved accessories, con-
guration, installation or operation of the device cannot be monitored. The user is
therefore responsible for ensuring correct use of the products. Compliance with
the applicable manufacturer‘s specications and safety instructions for the

18
EN
machine and/or vehicle is mandatory when installing components and operating
the system.
Do not lay cables close to the motor or other sources of heat.
Protect cables against damage with cable ducts or protective tubes.
Make certain cables are not twisted.
Cables must not be painted and must not come in contact with solvents.
If the cable is too long, it can be routed in loops.
Please take note of the mandatory installation radius for the camera cable:
15 x cable diameter for xed installation, 22 x cable diameter for exible
installation.
Do not tighten the cable connections too tightly.
Screw the plug connections hand-tight.
Seal the cable connections properly with self fusing electrical tape.
Never walk onto the crane system without a mechanical fall arrester
(safety chain).
3 Commissioning
Caution:
The electrical connection and commissioning must only be performed by a know-
ledgeable specialist in conformity with the instructions in this operating manual.
3.1 Assembly/disassembly
Fasten the retaining bracket to the suspended mounting using the screws pro-
vided. The motorised zoom camera MC5201 is then mounted in the retaining
bracket.

19
EN
Align the camera in the retaining bracket
so that the outer edges of the retaining
bracket and the camera are parallel to
each other and the type plate faces the
cabin of the crane.
The shafts of suspended mounting
MP5000-2 and motorised zoom camera
MC5201 are secured in the designated
mounting tube on the crane jib and addi-
tionally secured with a safety chain (me-
chanical fall arrester) and a push-type split
pin.
CAUTION! Never walk onto the crane system without a mechanical fall
arrester! Risk of an accident.
Connect the connector of the MC5201 motorized zoom camera using the MK279
cable. Depending on the type of installation, you may notice some silicon paste
leaking from the shaft of the MP5000-2 suspended mount. This does not a󰀨ect
the function.
3.2 Electrical connection
Connect the camera input of a Motec control unit or Motec monitor with the ap-
propriate connection cables. Follow the instructions in the operating manual of
the instrument. For screwed plug connections, tighten the thread tight enough to
ensure the plug will not leak, but not enough to overtighten or even destroy the
screwed plug connection. If you use a wrench or some other tool, exercise due
caution. Seal the cable connections properly with self fusing electrical tape. To
do this, unwind the tape around the plug while pulling lightly. In addition to further
improving the seal, this will also provide additional protection for the screw con-
nection and prevent it from accidentally coming loose. Use new fusing tape if you
open the screw connection again later.
Diese Seite
zum Kran ausrichten
MP5000-2
20021-00019-2
70
234 129
260
80
86
104
28
Model:
Art.-Nr.:
S/N:
OberweyererStr.21 D-65589 Hadamar Tel.[phone] Fax9145-45
Model:
Art.-Nr.:
S/N:
OberweyererStr.21 D-65589 Hadamar Tel.[phone] Fax9145-45
MC5201
GMC5100-14
Align this side to
the crane

20
EN
3.3 Functional check and camera adjustment
Check the camera functionality after you have connected it to a monitor. Switch
the camera display to mirror image (see operating manual of monitor/control
unit). Align the camera so that the mandatory eld of view is displayed on the
monitor. Tighten the fastening screws on the camera completely. Seal any cable
breakthroughs and check cables that were laid to ensure they are securely in
place. The camera does not have any accessible controls. It is placed in operati-
on by switching on the monitor. For information about the monitor please consult
the corresponding operating manual.
3.4 Faults
If a nonfunction or error is detected during operation, normally the rst thing to
do is check the external circuit (fuse, power supply voltage, wiring, monitor etc.).
If the malfunction or or the errors are clearly attributed to the camera, so is this,
send it back together with a description of the fault and the RMA form (www.
motec-cameras.com/en/service/returns), to the factory.
4 Operation
Motorised zoom camera MC5201 is operated with the aid of operating panel
MBE5201-1. Please refer to the relevant operating instructions for information
on commissioning and operation of this unit. The motorised zoom camera and
the suspended mounting have no control or operating elements. No adjustments
are required after installation.
After switching the system on (and, if applicable, after successfully commis-
sioning the VS5201-1 video transmitter and the VE5201-1 video receiver), the
MC5201 motorized zoom camera initializes. Camera operation via the MBE5201-
1 operating unit is possible only after initialization has been completed. (Please
see the MBE5201-1 User Manual for a description of how video transmitter and
video receiver are commissioned).
