Amica OKC657S User manual

OKC657S
OKC957S
OKC658S
OKC958S
INSTRUKCJA OBSŁUGI - OKAP NADKUCHENNY PL 8
 Okapnależyużywaćdopieropoprzeczytaniutejinstrukcji
NÁVOD K OBSLUZE - KUCHYŇSKÉHO ODSAVAČE CZ 18
 Odsavačpoužívejteteprvepopřečtenítohotonávodu!
NÁVOD NA OBSLUHU - KUCHYNSKÉHO ODSÁVAČA SK 28
 Odsávačpoužívajteibapoprečítanítohtonávodu!
INSTRUCTION MANUAL - KITCHEN EXTRACTOR HOOD EN 38
 Beforeusingtheappliance,pleasecarefullyreadthismanual!
BEDIENUNGSANLEITUNG - KAMINHAUBE DE 48
 BittelesenSiedieseAnleitungvorderInstallationdesKaminhaube
 durch!

2

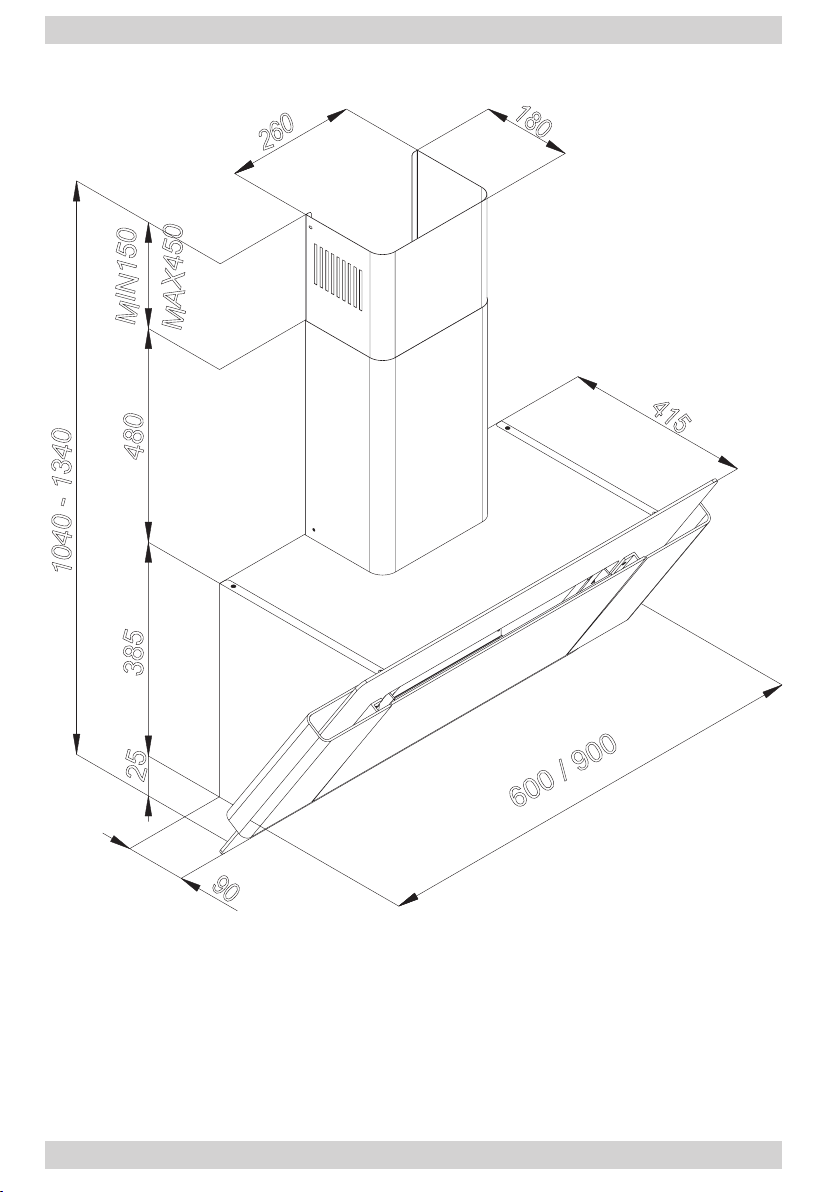

OKC657S / OKC957S

3
600 / 900
90
415
1
80
260
385
25
480
MIN150
MAX450
1040-1340

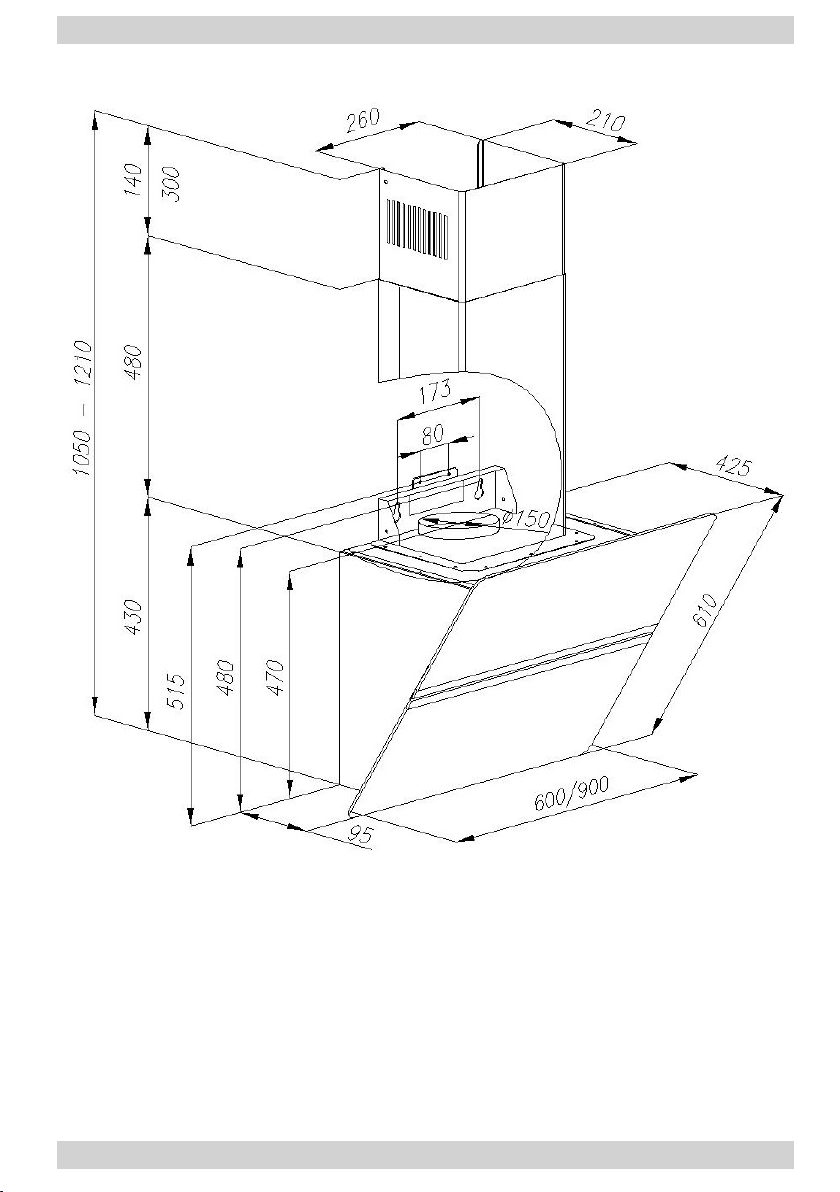

OKC658S / OKC958S

4
A
B
C
D
E
2a
min 650mm
Gas cookers
min 650mm
Gas cookers
min 450mm
Electrical
cookers
1a 1b 1c
F
H
I
J
G
2b
3a
A
ELECTRICAL 450
GAS 650
Y
X
3b

5
2 x 8Φ
3c
2x Φ8 x 40mm
2x Φ4.5 x 50mm
3d
3e
2x
Φ
8 x 40mm
2x
Φ
4.5 x 50mm
2 x 8
Φ
3f
Φ16 cm
10 cm
3g
Φ16 cm
>1 cm
>5 cm
3h

6
>1 cm
>3 cm
W cm
W - 2cm
220-240V
~50-60Hz
3i 3j
3x
Φ 4 x 16mm
3k 3l
4x 3.9 x 9.5Φ
3m 3n

7
-+
4
5
7
6

8
SPIS TREŚCI
Szanowni Państwo,
Staliście się Państwo użytkownikami najnowszej generacji okapu kuchennego. Okap ten został
zaprojektowany i wykonany specjalnie z myślą o spełnieniu Państwa oczekiwań i z pewnością będzie
stanowić część nowocześnie wyposażonej kuchni. Zastosowane w nim nowoczesne rozwiązania
konstrukcyjne i użycie najnowszej technologii produkcji, zapewniają mu wysoką funkcjonalność i
estetykę. Przed przystąpieniem do montażu okapu prosimy o dokładne zapoznanie się z treścią
niniejszej instrukcji. Dzięki temu unikną Państwo błędnej instalacji i obsługi okapu. Życzymy satysfakcji i
zadowolenia z wyboru okapu naszej rmy
GRATULUJEMY WYBORU SPRZĘTU MARKI AMICA
Poniżej znajdują się objaśnienia dotyczące symboli występujących w niniejszej instrukcji:
Zakaz wykonywania pewnych czynności
przez użytkownika.
Zagrożenia wynikające z niewłaściwe-
go postępowania z urządzeniem oraz
czynnościach, które może wykonać jedynie
wykwalikowana osoba, na przykład z
serwisu producenta.
Ważne informacje dotyczące bezpie-
czeństwa użytkownika urządzenia oraz
prawidłowej jego eksploatacji.
Wskazówki związane z użytkowaniem
sprzętu.
i
Informacje dotyczące ochrony środowiska
naturalnego.
WAŻNE INSTRUKCJE BEZPIECZEŃSTWA 9
INSTALACJA URZĄDZENIA 13
OBSŁUGA I KONSERWACJA 15
OCHRONA ŚRODOWISKA 17
GWARANCJA, OBSŁUGA POSPRZEDAŻNA 17
Urządzenie przeznaczone jest wyłącznie
do użytku domowego.
Producent zastrzega sobie możliwość
dokonywania zmian niewpływających na
działanie urządzenia.
Masz wątpliwości? Jeśli pewne fragmenty
instrukcji są niezrozumiałe, należy skon-
taktować się z centrum serwisowym, aby
uzyskać wszechstronną pomoc.
i

9
WAŻNE INSTRUKCJE BEZPIECZEŃSTWA
i
lProducent nie ponosi
żadnej odpowiedzialno-
ści za ewentualne szko-
dy lub pożary spowodo-
wane przez urządzenie
wynikające z nieprze-
strzegania zaleceń po-
danych w niniejszej in-
strukcji.
l Okap nadkuchenny
służy do usuwania opa-
rów kuchennych. Nie
należy go używać do in-
nych celów.
l Okap pracujący w trybie
wyciągu należy podłą-
czyć do odpowiedniego
kanału wentylacyjnego
(nie podłączać do kana-
łów kominowych, dymo-
wych lub spalinowych,
będących w eksploata-
cji). Okap wymaga za-
instalowania przewo-
du odprowadzającego
powietrze na zewnątrz.
Długość przewodu (naj-
częściej rura Ø 120 lub
150mm) nie powinna
być dłuższa niż 4-5 m.
Przewód odprowadza-
jący powietrze jest rów-
nież wymagany przy
okapach teleskopowych
i meblowych w trybie
pochłaniacza.
l Okap pracujący w try-
bie pochłaniacza wy-
maga zainstalowania
ltra z węglem aktyw-
nym. W tym przypadku
nie wymaga się instalo-
wania przewodu odpro-
wadzającego powietrze
na zewnątrz, zaleca się
natomiast montaż kie-
rownicy wydmuchu po-
wietrza (tylko okapy ko-
minowe).
i
l Okap posiada nieza-
leżne oświetlenie oraz
wentylator wyciągowy z
możliwością ustawienia
jednej z kilku prędkości
obrotowych.

10
l W zależności od wer-
sji urządzenia, okap
jest przeznaczony do
trwałego zamocowania
na pionowej ścianie po-
nad kuchenką gazową
lub elektryczną (okapy
kominowe i uniwersal-
ne); na sucie ponad
kuchenką gazową lub
elektryczną (okapy wy-
spowe); na pionowej
ścianie w zabudowie
meblowej ponad ku-
chenką gazową lub
elektryczną (okapy te-
leskopowe i do zabudo-
wy). Przed montażem
należy się upewnić czy
konstrukcja ściany / su-
tu jest odpowiednia do
utrzymania okapu. Nie-
które modele okapów
są bardzo ciężkie.
l Wysokość montażu
urządzenia nad płytą
elektryczną podana jest
w karcie produktu (spe-
cykacji technicznej
urządzenia). Jeżeli w in-
strukcjach instalowania
urządzeń gazowych po-
dano większą odległość,
należy to uwzględnić
(Rys. 1a/b/c).
l Pod okapem kuchen-
nym nie wolno po-
zostawiać odkrytego
płomienia, podczas
zdejmowania naczyń
znad palnika, należy
ustawić minimalny pło-
mień. Zawsze należy
sprawdzać czy płomień
nie wykracza poza na-
czynie, gdyż powoduje
to niepożądane straty
energii i niebezpieczną
koncentrację ciepła.
l Potrawy przygotowy-
wane na tłuszczach
powinny być stale nad-
zorowane, gdyż prze-
grzany tłuszcz może się
łatwo zapalić.
l Przed każdą operacją
czyszczenia, wymianą
ltra lub przed podję-
ciem prac naprawczych,
należy wyjąć wtyczkę
urządzenia z gniazdka.
l Filtr przeciw tłuszczo-
wy do okapu kuchen-
nego należy czyścić,
co najmniej, raz na 1
miesiąc, gdyż nasycony
tłuszczem jest łatwopal-
ny.

11
l Jeżeli w pomiesz-
czeniu, oprócz okapu,
eksploatuje się inne
urządzenia o zasilaniu
nieelektrycznym (np.
piece na paliwa ciekłe,
grzejniki przepływowe,
termy), należy zadbać o
wystarczającą wentyla-
cję (dopływ powietrza).
Bezpieczna eksploata-
cja jest możliwa, gdy
przy jednoczesnej pracy
okapu i urządzeń spa-
lających, zależnych od
powietrza w pomiesz-
czeniu, w miejscu usta-
wienia tych urządzeń
panuje podciśnienie
najwyżej 0,004 milibara
(ten punkt nie obowią-
zuje, gdy okap nadku-
chenny jest użytkowany
jako pochłaniacz zapa-
chów).
l Okap nie powinien słu-
żyć jako płaszczyzna
podparcia dla osób znaj-
dujących się w kuchni
l Okap powinien być
często czyszczony za-
równo na zewnątrz jak
i od wewnątrz (PRZY-
NAJMNIEJ RAZ W
MIESIĄCU, z zachowa-
niem wskazówek doty-
czących konserwacji
podanych w niniejszej
instrukcji). Nieprze-
strzeganie zasad do-
tyczących czyszczenia
okapu oraz wymiany l-
trów powoduje powsta-
nie zagrożenia poża-
rem.
l Jeżeli przewód zasi-
lający ulegnie uszko-
dzeniu, to powinien być
wymieniony w specjali-
stycznym zakładzie na-
prawczym.
l Należy zapewnić
możliwość odłącze-
nia urządzenia od sieci
elektrycznej, poprzez
wyjęcie wtyczki lub wy-
łączenie wyłącznika
dwubiegunowego

12
l Niniejszy sprzęt nie jest
przeznaczony do użyt-
kowania przez osoby (w
tym dzieci) o ograniczo-
nej zdolności zycznej,
czuciowej lub psychicz-
nej, lub osoby o braku
doświadczenia lub zna-
jomości sprzętu, chyba
że odbywa się to pod
nadzorem lub zgodnie
z instrukcją użytkowa-
nia sprzętu, przekazaną
przez osoby odpowiada-
jące za ich bezpieczeń-
stwo.
l Należy zwrócić szcze-
gólną uwagę, aby z
urządze nia nie korzystały
po zo sta wio ne bez opieki
dzieci.
l Sprawdzić, czy napię-
cie podane na tabliczce
znamionowej odpowia-
da miejscowym para-
metrom zasilania.
l Przed montażem roz-
winąć i wyprostować
przewód sieciowy.
l Uwaga! Materiały opa-
kowaniowe (woreczki
polietylenowe, kawałki
styropianu itp.) należy
w trakcie rozpakowywa-
nia trzymać z dala od
dzieci.
l UWAGA: przed podłą-
czeniem okapu do zasi-
lania sieciowego należy
zawsze skontrolować
czy kabel zasilania zo-
stał prawidłowo zain-
stalowany i NIE został
przygnieciony przez
okap w trakcie czynno-
ści montażowych. Nie
podłączać urządzenia
do sieci elektrycznej
przed ukończeniem
montażu.
l Zabrania się użytko-
wać okap bez zamon-
towanych aluminiowych
ltrów przerciwtłuszczo-
wych.
l Surowo zabrania się
przygotowywania pod
okapem potraw z uży-
ciem otwartego ognia
(ambirowanie).
l W zakresie koniecz-
nych do zastosowania
środków technicznych
i bezpieczeństwa doty-
czących odprowadza-
nia spalin należy ściśle
przestrzegać przepisów
wydanych przez kom-
petentne władze lokal-
ne.
l UWAGA! Niedokrę-
cenie śrub oraz ele-
mentów mocujących
zgodnie z niniejszymi
instrukcjami może spo-
wodować zagrożenia
zdrowia i życia.

13
INSTALACJA URZĄDZENIA
Wyposażenie
Okap nadkuchenny jest złożony z następujących
elementów (Rys. 2):
1. Korpus okapu A wyposażony w światła, zespół
wentylatora i zamontowaną, ozdobną maskow-
nicę dolną D. Korpus zawiera ozdobną szybę
frontową (B) oraz szybę uchylną (C)
2. Dodatkowa maskownica ozdobna, górna E,
3. Kierownica powietrza F,
4. Wieszak górnej maskownicy G,
5. Zestaw kołków montażowych (H, I, J)
Montaż
Montaż urządzenia krok po kroku pokazany jest na
rysunkach 3...

14
INSTALACJA URZĄDZENIA
Ustawienie wyciągowego trybu pracy okapu
W trakcie wyciągowego trybu pracy okapu powie-
trze odprowadzane jest na zewnątrz specjalnym
przewodem. Przy tym ustawieniu należy usunąć
ewentualny ltr węglowy.
Okap jest podłączony do otworu odprowadzające-
go powietrze na zewnątrz za pomocą sztywnego
lub elastycznego przewodu o średnicy 150 lub 120
mm i odpowiednich zacisków do przewodów, które
należy nabyć w placówkach z materiałami instala-
cyjnymi.
Podłączenie należy zlecić wykwalikowanemu in-
stalatorowi.
Ustawienie trybu pracy okapu jako pochłaniacz
zapachów
W tej opcji pracy przeltrowane powietrze wraca z
powrotem do pomieszczenia poprzez obustronne
wycięcia otworów usytuowane w kominie górnym.
Przy tym ustawieniu należy zamontować ltr
węglowy oraz zaleca się zamontować kierownicę
wydmuchu powietrza (dostępność w zależności od
modelu).
W wybranych modelach okapów uniwersalnych
należy przełączyć dźwignię wewnątrz okapu (Rys.
8), aby przełączyć tryb pracy z wyciągowego w
tryb pochłaniacza zapachów. Oczyszczone po-
wietrze powróci do pomieszczenia poprzez otwory
znajdujące się w górnej części urządzenia.
Okapy meblowe i teleskopowe pracujące w tybie
pochłaniacza wymagają montażu rury odpro-
wadzającej powietrze. Drugi koniec rury należy
skierować na pomieszczenie, przez nią będzie
odprowadzane przeltrowane powietrze.
Prędkości wentylatora
Prędkości najniższą i średnią stosuje się przy
normalnych warunkach oraz małym natężeniu
oparów, natomiast prędkość najwyższą stosować
tylko przy dużym stężeniu oparów kuchennych,
np. podczas smażenia, czy grilowania.

15
OBSŁUGA I KONSERWACJA
Sterowanie okapem odbywa się poprzez panel kontrolny (Rys. 4)
- Pole "-" i "+" - służą do regulacji prędkości wentylatora w zakresie od 1 do 4,
- Pole "+" - naciśnięcie zwiększa prędkość pracy wentylatora
- Pole "-" - naciśnięcie zmniejsza prędkość wentylatora,
- Pole zegara (Timer) - służy do programowania czasu wyłączenia pracy wentylatora (max 90 min.)
- Pole oświetlenia "L" - służy do załączenia i wyłączenia światła w okapie, niezależnie od pracy silni-
ka. Krótkie naciśnięcie tego przycisku załącza / wyłącza oświetlenie,
Funkcja programu (Timer)
- Timer: istnieje możliwość zaprogramowania automatycznego wyłączenia się wentylatora okapu w
czasie dowolnie wybranym z przedziału od 10 do 90 minut w 10-cio minutowych odstępach czaso-
wych.
- Aby uruchomić funkcję programowania należy włączyć silnik okapu polem przycisku „+” na żądany
bieg, a następnie nacisnąć pole programowania czasu wyłączenia okapu (symbol zegarka). Na
wyświetlaczu pojawi się pulsująca cyfra 0, informując nas o wejściu sterownika w tryb programo-
wania czasu. Następnie należy wybrać czas automatycznego wyłączenia silnika za pomocą pola
‘’+‘’, pamiętając, że wskazana przez wyświetlacz cyfra, pomnożona przez 10-cio minutowy interwał
czasowy i odpowiada czasowi opóźnionego wyłączenia silnika okapu (np. cyfra 1=10 min, cyfra
2=20 min, cyfra 3=30 min, itd.)
- Mając ustawioną wartość opóźnionego wyłączenia zatwierdzamy ją ponownie polem programowa-
nia czasu wyłączenia okapu (symbol zegarka)., następnie wyświetlacz przestanie mrugać i wskaże
nam wcześniej ustawiony bieg, a pulsująca kropka przy cyfrze biegu zasygnalizuje odmierzanie
czasu wyłączenia silnika okapu. Zrezygnowanie z funkcji automatycznego wyłączenia się silnika
okapu może nastąpić przez kolejne naciśnięcie pola programowania czasu wyłączenia okapu (sym-
bol zegarka) w trakcie odmierzania czasu.
Uwaga: Włączenie funkcji automatycznego wyłączenia (Timer) musimy wykonać w czasie do 20
sekund, w przeciwnym razie, kiedy nie zostanie wykonana żadna czynność, okap przejdzie auto-
matycznie w tryb normalnej pracy. Elektronika zabezpieczona bezpiecznikiem 250V- 1,6A /szybki
(wkładka topikowa szklana 5x20).
Sterownik posiada funkcję standby aktywowaną automatycznie po upływie ok. 20sek. od ostatniego
dotknięcia któregokolwiek z sensorów, przy wyłączonym wentylatorze i oświetleniu. W stanie stand-
by pobór mocy jest mniejszy niż 1W. W tym trybie podświetlenie sensorów pozostaje wyłączone.
Powrót do stanu aktywnego następuje po dotknięciu któregokolwiek z sensorów dotykowych (dodat-
kowy sensor obok kropki na wyświetlaczu).a
WSKAŹNIK NASYCENIA FILTRÓW
Okap dodatkowo jest wyposażony w elektroniczny wskaźnik nasycenia lub wymiany ltrów:
- Sygnalizacja wymiany ltra węglowego – pojawienie się na wyświetlaczu litery „C” (220 godzin
pracy),
- Sygnalizacja oczyszczenia ltra aluminiowego – pojaw. się na wyświetlaczu litery „F” (100 godzin
pracy),
Obie w/w funkcje nie kolidują z pracą okapu, jednak po aktywacji wskazania („C lub F”) niewidoczna
będzie cyfra biegu (od 0 do 4) do czasu skasowania wyświetlonej litery„C” lub „F”.
Aby skasować komunikaty ”C” lub ”F”, należy użyć sensora pola zegara (Timer) przez około 10 sekund.

16
OBSŁUGA I KONSERWACJA
Konserwacja
Regularna konserwacja i czyszczenie urządzenia
zapewni dobrą i bezawaryjną pracę okapu oraz
przedłuży jego żywotność. Należy zwracać szcze-
gólną uwagę, aby ltr przeciwtłuszczowy i ltr z
węglem aktywnym były czyszczone i wymieniane
zgodnie z zaleceniami producenta.
Metalowy ltr przeciwtłuszczowy
Czyszczenie
Aluminiowy ltr przeciwtłuszczowy powinien być
czyszczony co jeden miesiąc podczas normalnej
pracy okapu, w zmywarce lub ręcznie przy użyciu
delikatnego detergentu lub mydła w płynie.
Wymiana
Demontaż aluminiowego ltra przeciwtłuszczowe-
go pokazany jest na rysunku 5.
W niektórych modelach zastosowany jest ltr akry-
lowy. Należy go wymieniać co najmniej raz na 2
miesiące lub częściej w wypadku wyjątkowo inten-
sywnego użycia.
Filtr węglowy (stosowany tylko w wersji pochła-
niacza)
Działanie - Filtr węglowy stosuje się wyłączenie
wtedy, kiedy okap nie jest podłączony do przewodu
wentylacyjnego. Filtr z węglem aktywnym posiada
zdolność pochłaniania zapachów aż do swego na-
sycenia. Nie nadaje się także do mycia ani do rege-
neracji i powinien być wymieniany, co najmniej raz
na 2 miesiące lub częściej w wypadku wyjątkowo
intensywnego użycia.
Wymiana
Demontaż ltra węglowego pokazany jest na ry-
sunku 6.
Oświetlenie
Wymiana oświetlenia jest pokazana na rysunku 7.
Należy stosować żarówki / halogeny / moduły dio-
dowe o takich samych parametrach jak fabrycznie
zamontowane w urządzeniu.
Czyszczenie
Normalne czyszczenie okapu:
l Nie używać namoczonych szmatek lub gąbek
ani strumienia wody.
l Nie stosować rozpuszczalników ani alkoholu,
ponieważ mogą one zmatowić lakierowane
powierzchnie.
l Nie stosować substancji żrących, zwłaszcza
do czyszczenia powierzchni wykonanych ze
stali nierdzewnej.
l Nie używać twardej, szorstkiej szmatki
Zaleca się stosowanie wilgotnej szmatki oraz
obojętnych środków myjących.
Uwaga: Po kilku myciach w zmywarce, kolor ltra
aluminiowego może ulec zmianie. Zmiana koloru
nie oznacza nieprawidłowości oraz konieczności
jego wymiany.

17
OCHRONA ŚRODOWISKA
Recykling opakowania
Urządzenie na czas trans-
portu zostało zabezpieczo-
ne przed uszkodzeniem.
Po rozpakowaniu urzą-
dzenia prosimy Państwa o
usunięcie elementów opa-
kowania
w sposób nie zagrażający
środowisku. Wszystkie materiały zastoso-
wane do opakowania są nieszkodliwe dla
środowiska naturalnego, w 100% nadają
się do odzysku:
l Opakowanie zewnętrzne z tektury / folii
l Kształt z wolnego od FCKW, polistyre-
nu spienionego (PS)
l Folie i worki z polietylenu (PE)
WYCOFANIE Z EKSPLOATACJI
Jeżeli nie będziemy wię-
cej użytkować wyrobu, to
przed zło mo wa niem ze
zużytego sprzętu należy
odciąć przewód przyłącze-
niowy.
To urządzenie jest ozna-
czone zgodnie z Dyrekty-
wą Europejską 2002/96/WE oraz polską
Ustawą o zużytym sprzęcie elektrycznym i
elektronicznym symbolem przekreślonego
kontenera na odpady.
Takie oznakowanie informuje, że sprzęt
ten, po okresie jego użytkowania nie
może być umieszczany łącznie z innymi
odpadami pochodzącymi z gospodarstwa
domowego.
Użytkownik jest zobowiązany do odda-
nia go prowadzącym zbieranie zużytego
sprzętu elektrycznego i elektronicznego.
Prowadzący zbieranie, w tym lokalne
punkty zbiórki, sklepy oraz gminne jednost-
ki, tworzą odpowiedni system umożliwiają-
cy oddanie tego sprzętu.
Właściwe postępowanie ze zużytym
sprzętem elektrycznym i elektronicznym
przyczynia się do uniknięcia szkodliwych
dla zdrowia ludzi i środowiska naturalnego
konsekwencji, wynikających z obecności
składników niebezpiecznych oraz nie-
właściwego składowania i przetwarzania
takiego sprzętu.
Oświadczenie producenta
Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wy mie nio nych poniżej
dyrektyw europejskich:
l dyrektywy niskonapięciowej 2006/95/WE,
l dyrektywy kompatybilności elek tro ma gne tycz nej 2004/108/WE,
l dyrektywyekoprojektowania2009/125/WE
i dlatego wyrób został oznakowany oraz została wystawiona dla niego deklaracja zgodności udo-
stępniana organom nadzorującym rynek.
Gwarancja
Świadczenia gwarancyjne wg karty gwarancyjnej.
Producent nie odpowiada za jakiekolwiek szkody spowodowane nieprawidłowym po stę po wa niem z wy-
robem.
Obsługa posprzedażna
W przypadku gdy zaistnieją jakiekolwiek problemy związane z użytkowa-
niem sprzętu Ami ca to nasze CENTRUM SERWISOWE zapewni Państwu
szybką i w pełni profesjonalną pomoc. Chcemy bowiem wszystkim, którzy
zaufali marce Amica zagwarantować pełen komfort ko rzy sta nia z naszego
wyrobu.
GWARANCJA, OBSŁUGA POSPRZEDAŻNA

18
OBSAH
Vážení kupující,
Stali jste se uživateli nejnovější generace kuchyňských digestoří. Digestoř byla zaprojektována a
vyrobena především proto, aby splnovala Vaše očekávání a zcela určitě bude součástí moderně
vybavené kuchyně. Použitá v ní nejnovější konstrukční řešení a technologie zajištují vysokou funkčnost
a estetiku. Před začátkem montáže prosíme o důkladné seznámení se s obsahem tohoto návodu. Díky
tomu předejdete chybnému zainstalování a obsluze digestoře. Přejeme Vám spokojenost a příjemný
pocit z volby této digestoře.
BLAHOPŘEJEME K VOLBĚ ZNAČKY AMICA
POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ 19
MONTAŻ 23
OBSLUHA A ÚDRŽ 25
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ 27
ZÁRUKA A POPRODEJNÍ SERVIS 27
Níže jsou uvedená vysvětlení týkající se symbolů, které se vyskytují v tomto návodě:
Zákaz provádění určitých činností uživa-
telem.
Ohrožení vyplývající z nevhodného
zacházení se zařízením a činnosti, které
může provést pouze kvalikovaná osoba,
například ze servisu výrobce.
Důležité informace týkající se bezpečnosti
uživatele zařízení a jeho správné explo-
ataci.
Pokyny spojené s používáním zařízení.
i
Informace týkající se ochrany životního
prostředí.
Myčka nádobí je určena výlučně pro
domácí použití.
Výrobce si vyhrazuje možnost provádění
změn neovlivňujících fungování spotřebiče.

19
POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ
i
l Výrobce nenese žád-
nou odpovědnost za
eventuální škody anebo
požáry způsobené za-
řízením a vyplývajícím
z nedodržování pokynů
uvedených v tomto ná-
vodu.
l Kuchyňský odsavač
slouží k odstraňování
kuchyňských výparů.
Nepoužívejte ji pro jiné
účely.
l Odsavač pracující v od-
tahovém režimu napojte
na příslušný ventilační
kanál (nenapojujte ko-
mínové, kouřové nebo
spalinové kanály, které
jsou v provozu). Odsa-
vač musí mít namonto-
vané vedení odvádějící
vzduch ven. Délka ve-
dení (nejčastěji roura
Ø 120 nebo 150 mm)
nemá být delší než 4–5
m. Vedení odvádějící
vzduch se rovněž vyža-
duje u teleskopických a
nábytkových odsavačů
v recirkulačním režimu.
l Odsavač pracující
v recirkulačním režimu
vyžaduje ltr s aktivním
uhlím. V tomto přípa-
dě není nutná montáž
vedení odvádějícího
vzduch ven, zato se do-
poručuje namontovat
zpětnou klapku vzdu-
chu (pouze komínové
odsavače).
i
l Odsavač má nezávi-
slé osvětlení a odtaho-
vý ventilátor s možností
nastavení jedné z něko-
lika rychlostí otáček.
l V závislosti na verzi za-
řízení je odsavač určen
pro trvalé připevnění
na svislou stěnu nad
plynový nebo elektric-
ký sporák (komínové a
univerzální odsavače);
na strop nad plynový
nebo elektrický sporák
(ostrůvkové odsava-
če); na svislou stěnu v
kuchyňské lince nad
plynový nebo elektric-
ký sporák (teleskopic-
ké a vestavné odsava-
če). Před montáží se
ujistěte, že konstrukce
stěny/stropu udrží hmot-
nost odsavače. Některé
modely odsavačů jsou
velmi těžké.
l Montážní výška zaříze-
ní nad elektrickou de-
sku je uvedena v tech-
nickém listu (technické
specikaci zařízení).
Pokud v montážních
návodech plynových za-
řízení je uvedena větší
vzdálenost, zohledněte
to (Obr. 1a/b/c).

20
l Pod kuchyňským od-
savačem nenechávej-
te otevřený plamen při
sundávání nádobí z
hořáku, nastavte mi-
nimální plamen. Vždy
zkontrolujte, zda pla-
men nepřesahuje přes
okraj nádoby, protože
to způsobuje nežádoucí
ztráty energie a nebez-
pečnou koncentraci te-
pla.
l Pokrmy připravované
na tucích musí být pod
neustálým dozorem,
protože přehřátý tuk se
může snadno vznítit.
l Před každou opera-
cí výměny ltru anebo
před zahájením oprav,
vyjměte zástrčku zaří-
zení ze zásuvky
l Protitukový ltr do ku-
chyňského odsavače
očistěte jedenkrát do
měsíce. Filtr příliš silně
nasycený je snadno zá-
palný.
l Jestliže se v místnos-
ti, mimo odsavače, ex-
ploatuje jiné zařízení o
neelektrickém napáje-
ní energií (např. pečicí
trouby na tekuté pali-
vo, průtokové ohřívače,
termy), postarejte se o
dostatečnou ventilaci
(přívod vzduchu). Bez-
pečná exploatace je
možná, pokud při sou-
časné práci odsavače
a spalujících zařízení,
závislých na vzduchu v
místnosti, ve které jsou
ustaveny, panuje pod-
tlak nejvíce 0,004 mili-
baru (ten bod je neplat-
ný, pokud je kuchyňský
odsavač používaný jako
absorbent pachů).
l Odsavač nesmí sloužit
jako plocha podpory pro
osoby nacházející se v
kuchyni.
l Odsavač musí být čas-
to čištěný jak zevnitř,
tak i vevnitř (NEJMÉNĚ
JEDNOU MĚSÍČNĚ,
při dodržování pokynů
týkajících se údržby,
uvedených v tomto ná-
vodu). Nedodržování
zásad týkajících se čis-
tění odsavače, jak rov-
něž výměny ltrů může
způsobit vznik ohrožení
požárem.
