AMIX AFF12 pack 01 User manual

Manuel Utilisateur
AFF12
WWW.AMIXAUDIO.COM WWW.AMIXAUDIO.COM
WWW.AMIXAUDIO.COM
User's manual
Acoustic Level Display
figurative and educational
Afficheur de Niveau Acoustique
Figuratif et Pédagogique

SOMMAIRE
4
5
6
8
8
Description ............................................................................
Guide d’installation ...............................................................
Caractéristiques .....................................................................
Information ...........................................................................
9
SUMMARY
Face arrière ...........................................................................
English ..................................................................................
AMIX AFF12
3

DESCRIPTION
L'intégration de l'afficheur AFF12 pourra se faire partout où il est nécessaire de sensibiliser le public, les
ouvriers ou les collaborateurs aux niveaux sonores et ses nuisances : ateliers de mécanique ou autre,
écoles, bibliothèques, bureau type open space, bars...
L'AFF12 affiche des seuils de niveaux sonores au moyen de trois vagues lumineuses très représentatives
et changeant de couleurs en fonction de l'intensité du bruit.
L'AFF12 est un afficheur complémentaire des afficheurs AMIX (AFFseries-3, AFF16, AFF06, AFF10) ou
des modules SPL10 ou SPL25. Il ne peut pas être utilisé seul.
D'un point de vue sécurité électrique, l'AFF12 s'alimente en basse tension, avec un bloc secteur séparé,
permettant son intégration dans des lieux exposés à des conditions défavorables.
L'AFF12 est pré-équipé en face arrière d'inserts M4 pour la fixation d'un pied au standard VESA de 100 X
100 mm.
L'AFF12 est aussi pré-équipé en face arrière d'inserts M4 pour la fixation des modules SPL10 ou SPL25.
Disponible en 3 versions :
AFF12 pack 01: Afficheur + Alimentation 12V
AFF12 pack 02 : Afficheur + Alimentation 12V+ boîtier de captation SPL10
AFF12 pack 03 : Afficheur + Alimentation 12V + boîtier enregistreur SPL25 + capteur CAP65
Dimensions AFF12 : 453 x 453 x 33 mm

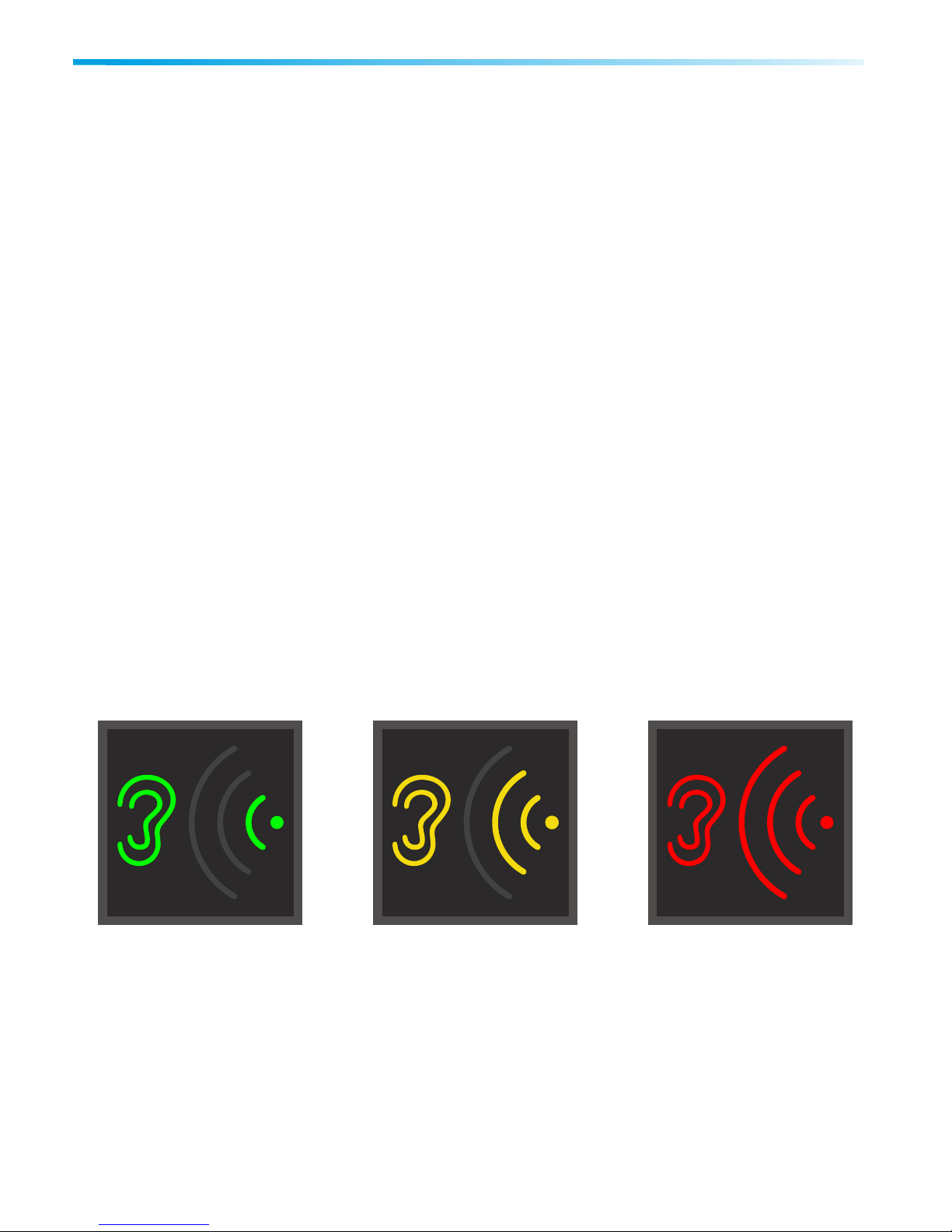

Les trois seuils de niveau sonore affichés par l'AFF12 :
Le niveau sonore est
de faible à moyen
le niveau sonore est
de moyen à fort
Le niveau sonore est
trop fort
AMIX AFF12
4

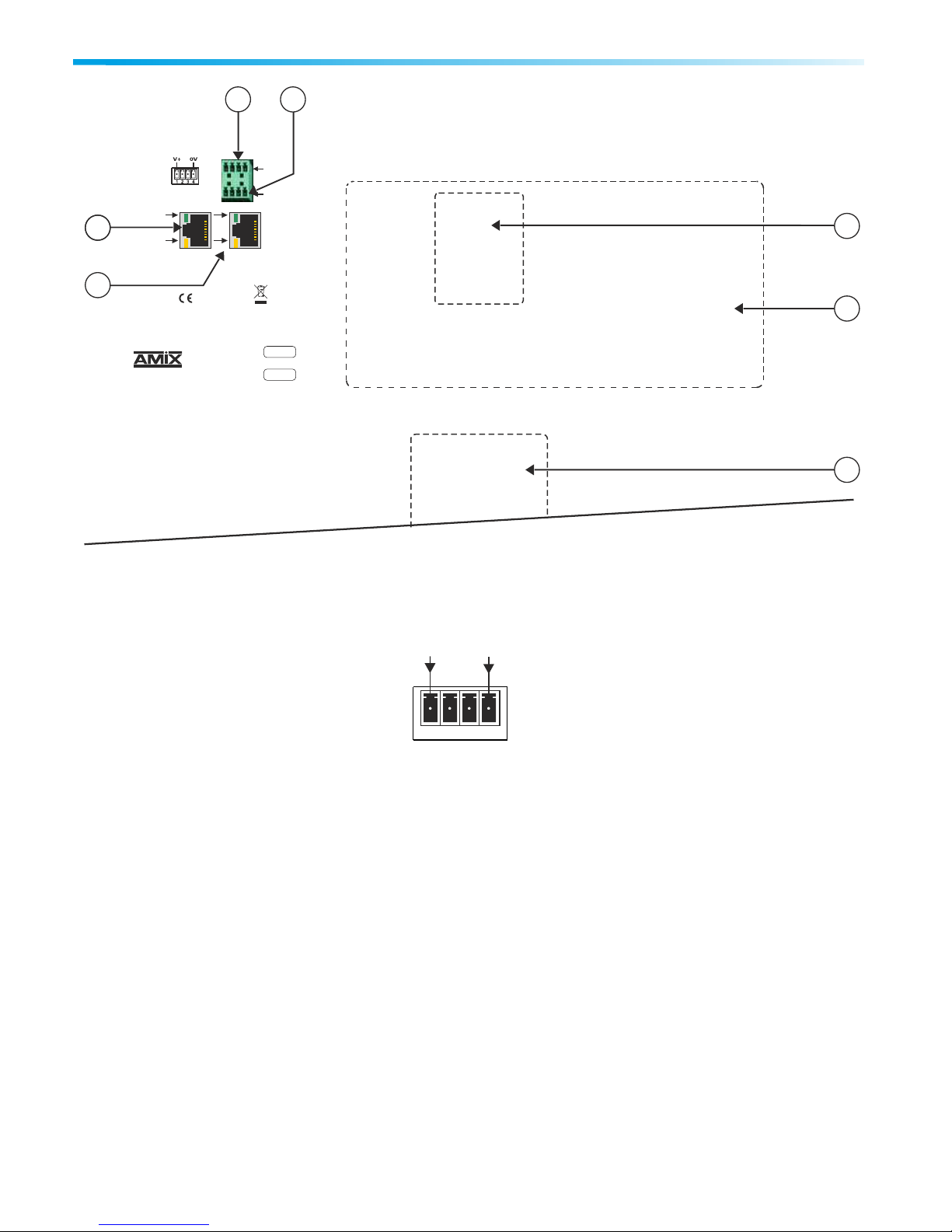

1 - Embase 4 points mâle d'entrée d’alimentation 12V
2 - Embase 4 points mâle de sortie d’alimentation 12V
Si vous souhaitez faire clignoter l'affichage rouge, il suffit de relier les points 2 et 3 du connecteur
d'entrée ou de sortie d'alimentation.
3 - Embase RJ45 d'entrée GPO1/GPO2 à relier
- soit au boîtier de captation SPL10
- soit au boîtier SPL25.
4 - Embase RJ45 d'extension, permettant de connecter un afficheur supplémentaire.
5 - Emplacement prévu pour fixer un boîtier de captation SPL10.
6 - Emplacement prévu pour fixer un boîtier SPL25.
7 - Emplacement prévu pour fixer un pied au format VESA 100x100.
Câblage du connecteur
d’alimentation.
1 2 3 4
+12V 0V
FACE ARRIERE
www.amixaudio.com
DISPLAY MODEL
SERIAL NUMBER
P. SUPPLY OUT
P. SUPPLY IN
TO FLASH RED
CONNECT 2 AND 3
DC SUPPLY 12V - 650 mA max
Made in France (Fr)
THRUIN
GPO1
GPO2
SPL25
SPL10
VESA STANDARD
100 x 100
1
2
33 5
6
7
4
AMIX AFF12
5

Alim SPL25 12V
Il est recommandé d’établir tous les raccordements avant de mettre l’appareil sous tension.

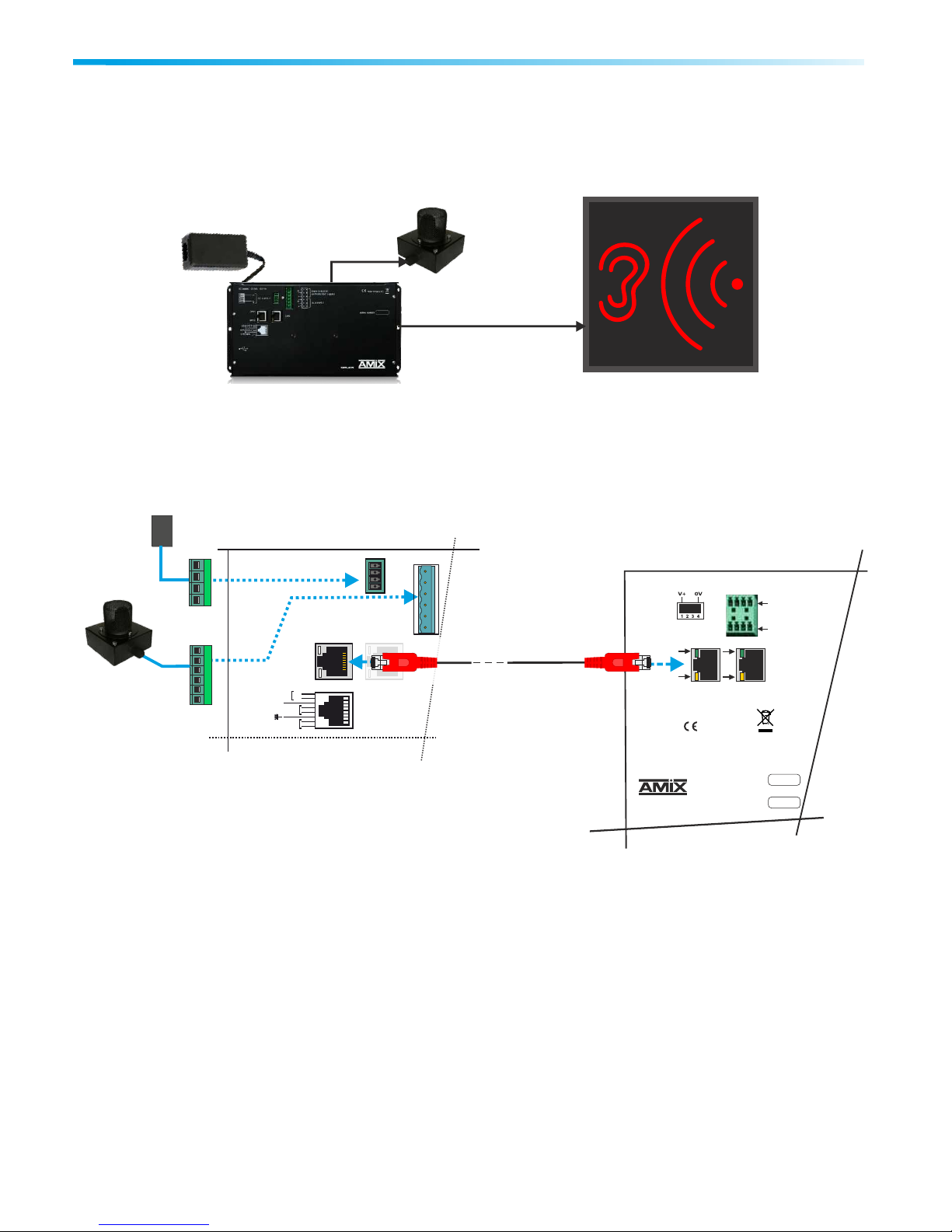

 Câblage d'un afficheur AFF12 avec un SPL25
GUIDE D’INSTALLATION
Capteur
CAP65
SPL25
AFF12
Capteur
CAP65
DC supply : 12 Volts 400 mA
1
+
-
V+
SENSOR
OPTO MOS 2
8
OPTO MOS 1
LAN
GPO1
GPO2
Face arrière du SPL25 Face arrière de l'AFF12
Boîtier Alimentation
SPL25
www.amixaudio.com
DISPLAY MODEL
SERIAL NUMBER
P. SUPPLY OUT
P. SUPPLY IN
TO FLASH RED
CONNECT 2 AND 3
DC SUPPLY 12V - 650 mA max
Made in France (Fr)
THRUIN
GPO1
GPO2
Reliez le SPL25 et l'AFF12 avec un câble RJ45
EIA/TIA 568B( Câblage droit) . Maximum 5 mètres .
Connectez le capteur CAP65 au SPL25.
Pour alimenter l'ensmble, connectez le SPL25 à
l'alimentation fournie.
Pour tous renseignements complémentaires, se
référer à la notice du SPL25.
AMIX AFF12
6

GUIDE D’INSTALLATION
Suite

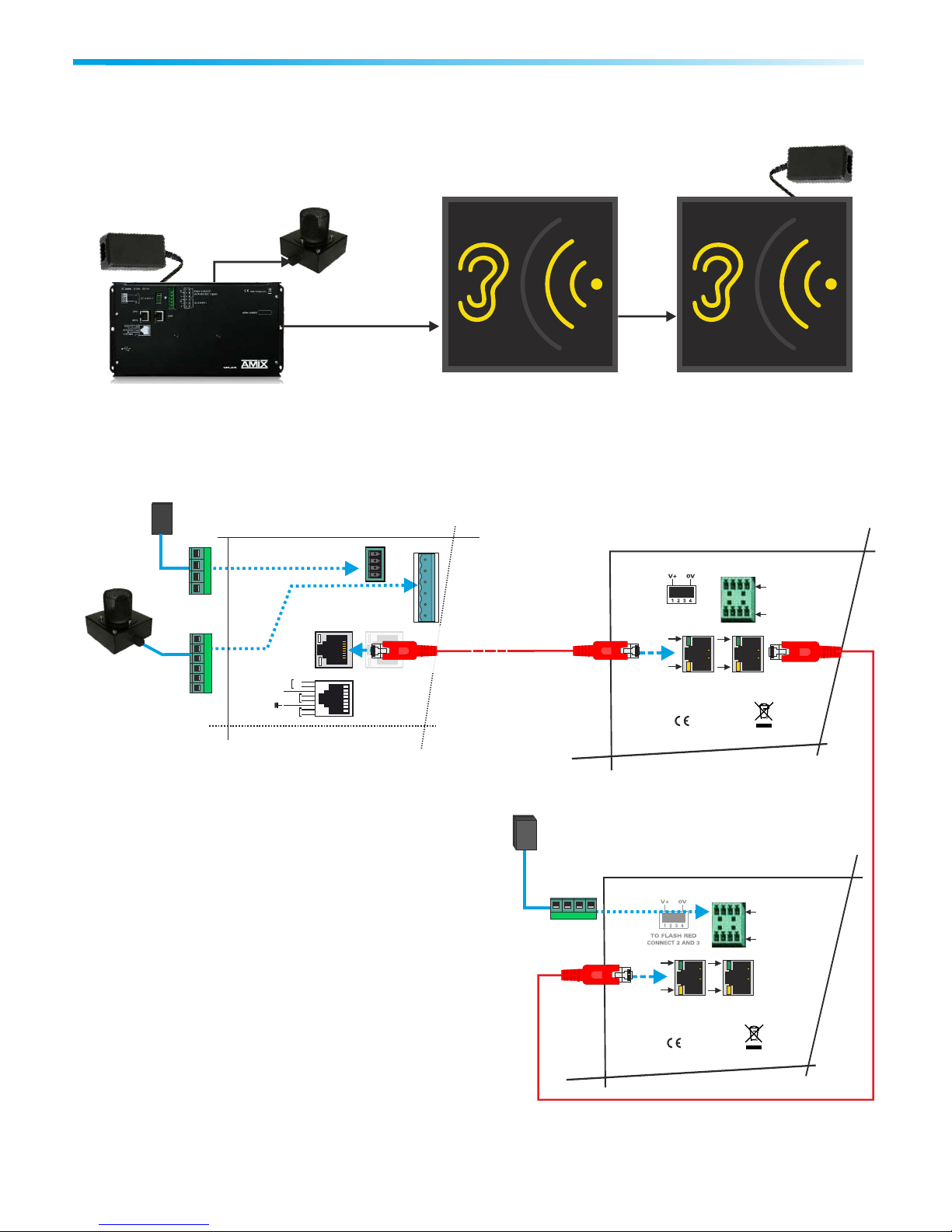

 Câblage de 2 afficheurs AFF12 avec un SPL25
Capteur
CAP65
SPL25 AFF12 AFF12
Alim afficheur 12V
Alim SPL25 12V
Capteur
CAP65
DC supply : 12 Volts 400 mA
1
+
-
V+
SENSOR
OPTO MOS 2
8
OPTO MOS 1
LAN
GPO1
GPO2
Face arrière du SPL25
Face arrière de l'AFF12
Boîtier Alimentation
SPL25
Boîtier Alimentation
AFF12
P. SUPPLY OUT
P. SUPPLY IN
TO FLASH RED
CONNECT 2 AND 3
DC SUPPLY 12V - 650 mA max
Made in France (Fr)
THRUIN
GPO1
GPO2
Face arrière de l'AFF12
P. SUPPLY OUT
P. SUPPLY IN
TO FLASH RED
CONNECT 2 AND 3
DC SUPPLY 12V - 650 mA max
Made in France (Fr)
THRUIN
GPO1
GPO2
Reliez le SPL25 et le premier AFF12 avec un câble
RJ45 EIA/TIA 568B (Câblage droit). Maximum 5
mètres .
Connectez le capteur CAP65 au SPL25.
Pour alimenter l'ensemble, connectez le SPL25 à
l' alimentation fournie.
Puis reliez le premier afficheur AFF12 au second
afficheur avec un autre câble RJ45 EIA/TIA 568B
(Câblage droit). Maximum 5 mètres .
Alimentez le deuxième afficheur AFF12, en lui
connectant l'alimentation afficheur 12V fournie.
Pour tous renseignements complémentaires, se
référer à la notice du SPL25.
AMIX AFF12
7

CARACTERISTIQUES
Caractéristiques techniques :
Alimentation 12 Volts par bloc séparée fournie.
Dimensions AFF12 : 453 x 453 x 33 mm
AFF12 pack 01: Afficheur + alimentation
AFF12 pack 02: Afficheur + alimentation+ boîtier SPL10
AFF12 pack 03 : Afficheur + alimentation+ boîtier SPL25
Attention !!!
Ne jamais faire fonctionner cet équipement sans le raccordement de l'alimentation à la terre.
Assurez-vous de la qualité de la terre avant la mise en route.
Ne jamais démonter l'équipement, sans avoir pris la précaution de débrancher le cordon
d’alimentation.
Eviter l'exposition à de trop fortes températures.
Ne jamais exposer l'alimentation et l'appareil à la pluie, la neige ou à l'humidité.
L' AFF12 est conforme aux normes suivantes :
EN60065, EN55013, EN55020, EN60555-2, et EN60555-3, d'après les dispositions de la directive
73/23/EEC, 89/336/EEC et 93/68/EEC.
INFORMATIONS
AMIX AFF12
8

AMIX AFF12
9
SUMMARY
10
11
12
14
14
Description ............................................................................
Rear panel .............................................................................
Installation guide ..................................................................
Specifications ........................................................................
Information ...........................................................................

AMIX AFF12
10
DESCRIPTION
The integration of the AFF12 display can be done wherever it is necessary to raise awareness of the
public, workers or employees at noise levels and nuisances: mechanical workshops or other, schools,
libraries, office type open space, bars. ..
AFF12 displays sound level thresholds by means of three very representative light waves and changing
colors according to the intensity of the noise.
AFF12 is a complementary display of AMIX displays (AFFseries-3, AFF16, AFF06, AFF10) or
SPL10/SPL25 modules. It can not be used alone.
For electrical safety, AFF12 is powered by low voltage, with a separate mains unit, allowing its
integration in places exposed to adverse conditions.
The AFF12 is pre-equipped on the rear panel of inserts M4 for fixing a standard VESA
foot(100x100mm).
The AFF12 is also equipped with M4 inserts on the rear panel for fixing SPL10 or SPL25 modules..
Available in 3 versions :
AFF12 pack 01: Display + power supply 12V
AFF12 pack 02: Display + power supply 12V+ Housing with sensor (SPL10)
AFF12 pack 03 : Display + power supply 12V + recorder SPL25 + sensor CAP65
AFF12 size : 453 x 453 x 33 mm
The three sound level thresholds displayed by the AFF12:
The sound level is
low to medium
The sound level is
medium to strong
The sound level is
too strong

AMIX AFF12
11
1 - 4-pin male socket: Power supply 12V input
2 - 4-pin male socket: Power supply 12V output
If you want to flash the red display, connect points 2 and 3 of the power input or output connector.
3 - RJ45 socket of GPO1/GPO2 input to connect:
- to the SPL10 sound capture unit.
- or SPL25.
4 - RJ45 expansion socket, to connect an additional display.
5 - Location to fix a SPL10 sound capture unit.
6 - Location to fix a SPL25 unit.
7 - Location to fix a foot in VESA 100x100 format.
Connector wiring.
1 2 3 4
+12V 0V
REAR PANEL
www.amixaudio.com
DISPLAY MODEL
SERIAL NUMBER
P. SUPPLY OUT
P. SUPPLY IN
TO FLASH RED
CONNECT 2 AND 3
DC SUPPLY 12V - 650 mA max
Made in France (Fr)
THRUIN
GPO1
GPO2
SPL25
SPL10
VESA STANDARD
100 x 100
1
2
33 5
6
7
4

AMIX AFF12
12
SPL25 power supply
It is recommended to make all connections before switch on the power.
 Wiring AFF12 with SPL25
INSTALLATION GUIDE
Sensor
CAP65
SPL25
AFF12
Sensor
CAP65
DC supply : 12 Volts 400 mA
1
+
-
V+
SENSOR
OPTO MOS 2
8
OPTO MOS 1
LAN
GPO1
GPO2
SPL25 rear panel
AFF12 rear panel
SPL25
power supply
www.amixaudio.com
DISPLAY MODEL
SERIAL NUMBER
P. SUPPLY OUT
P. SUPPLY IN
TO FLASH RED
CONNECT 2 AND 3
DC SUPPLY 12V - 650 mA max
Made in France (Fr)
THRUIN
GPO1
GPO2
Connect the SPL25 and AFF12 with a RJ45 cable
(straight wiring). Maximum 5 meters.
Connect the CAP65 sensor to SPL25.
To power the unit, connect the SPL25 to the supplied
power supply.
For further information, refer to the SPL25 manual.

AMIX AFF12
13
Next
 Wiring two displays AFF12 with SPL25
Sensor
CAP65
SPL25 AFF12 AFF12
AFF12 power supply
SPL25 power supply
Capteur
CAP65
DC supply : 12 Volts 400 mA
1
+
-
V+
SENSOR
OPTO MOS 2
8
OPTO MOS 1
LAN
GPO1
GPO2
SPL25 rear panel
P. SUPPLY OUT
P. SUPPLY IN
TO FLASH RED
CONNECT 2 AND 3
DC SUPPLY 12V - 650 mA max
Made in France (Fr)
THRUIN
GPO1
GPO2
P. SUPPLY OUT
P. SUPPLY IN
TO FLASH RED
CONNECT 2 AND 3
DC SUPPLY 12V - 650 mA max
Made in France (Fr)
THRUIN
GPO1
GPO2
INSTALLATION GUIDE
AFF12 rear panel
AFF12 rear panel
SPL25
power supply
AFF12
power supply
Connect the SPL25 and the first AFF12 display
with a RJ45 cable (straight wiring). Maximum 5
meters.
Connect the CAP65 sensor to SPL25.
To power the unit, connect the SPL25 to the
supplied power supply.
Then connect the first AFF12 display to the second
AFF12 with another RJ45 cable (straight wiring).
Maximum 5 meters.
To power the second AFF12, connect it to the
supplied display power supply.
For further information, refer to the SPL25
manual.

AMIX AFF12
14
SPECIFICATIONS
Caractéristiques techniques :
Power supply 12 Volts per separate block provided.
AFF12 size: 453 x 453 x 33 mm
AFF12 pack 01: Display + power supply
AFF12 pack 02: Display + power supply + SPL10
AFF12 pack 03: Display + power supply + SPL25
INFORMATIONS
Attention !!!
Never operate this equipment without the ground connection.
Make sure of the quality of the soil before starting.
Never disassemble the equipment without taking the precaution of unplugging the cord
Power.
Avoid exposure to too high temperatures.
Never expose the power supply and the appliance to rain, snow or moisture.
The AFF12 range complies with the following standards:
EN60065, EN55013, EN55020, EN60555-2, and EN60555-3

1171220
Amix se réserve le droit de modifier les spécifications du produit sans préavis
Tél. : [phone] - Fax : [phone]
Email : [email protected]
7 RUE RAOUL FOLLEREAU
77600 BUSSY SAINT GEORGES - FRANCE
www.amixaudio.com
All specifications in this document can be modifed by Amix without prior notice.
