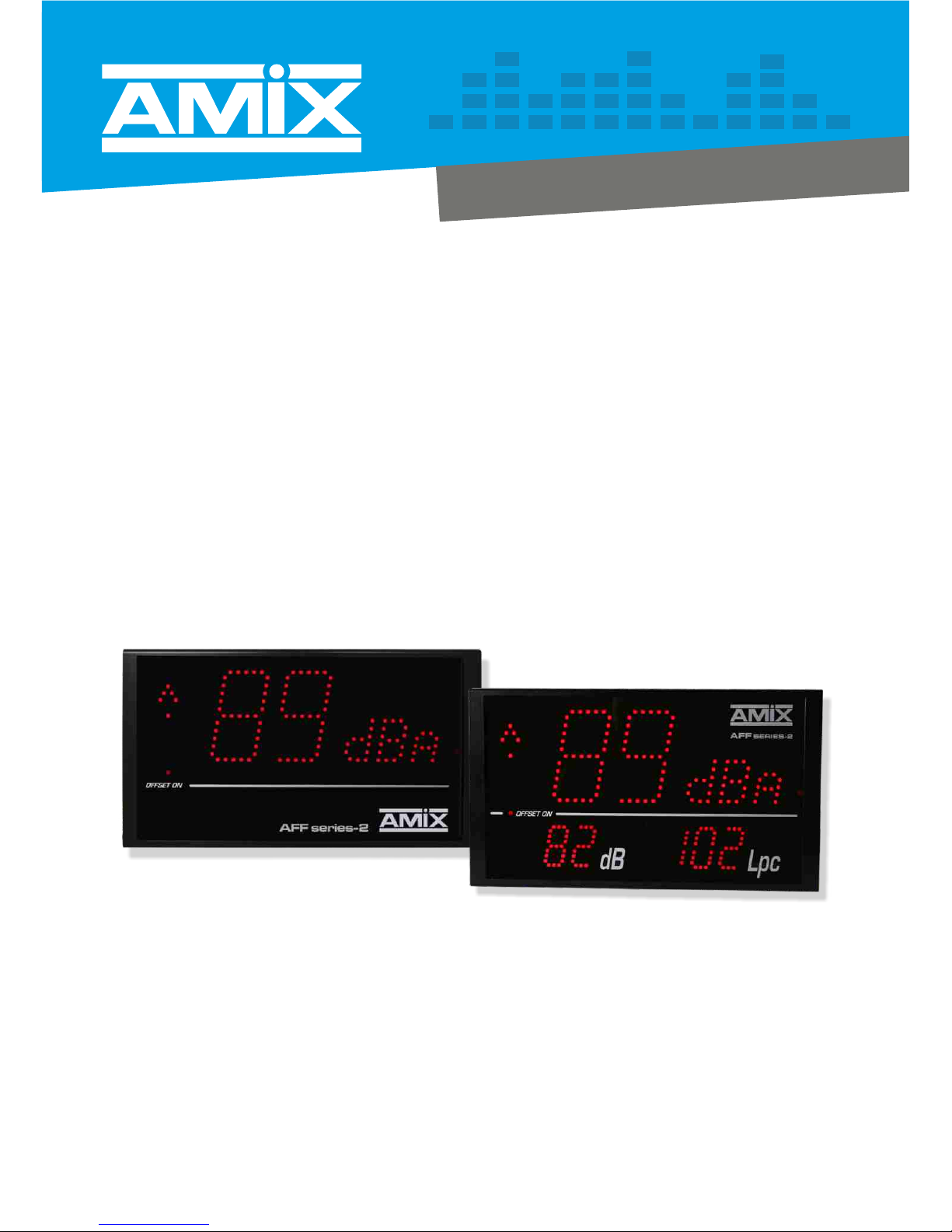

AMIX AFFseries-2 User manual

AFFseries-2
Manuel Utilisateur
User’s Manual
WWW.AMIXAUDIO.COM
Afficheur de Pression Acoustique
Acoustic Pressure Level Display

CERTIFICATE OF CALIBRATION
Manufacturer: RAMI / AMIX
Equipment type: Sound Level Meter
Model: AFFseries-2
Serial number: ……………………………………………….....
The active pressure transducer for AFFseries-2 is the CAP40, CAP65 or CAP90.
Calibration test and procedure with electric signal
Equivalent level to 1 KHz in dBu for 94dB = -28,7 dBu.
Frequency weighting A: Class 2 following table of IEC61672 -1 June 2003
Frequency weighting Z: Class 2 following table of IEC61672 -1 June 2003
Laboratory equipment for calibration
Audio Precision System one Serial number: SYS 133298
Calibrated by: …………….…………………………………………
Calibration date: …………………………………………………....
This calibration certificate is valid for Two years from the date above.

SOMMAIRE
4
4
5
7
11
12
14
22
23
SUMMARY
25
Description ............................................................................
Synoptique ............................................................................
Face avant .............................................................................
Face arrière ...........................................................................
Intégration ............................................................................
Guide d’installation ...............................................................
Interface Web .......................................................................
Caractéristiques .....................................................................
Annexe : outils techniques .....................................................
English ..................................................................................
3
AMIX AFFseries-2

L’ AFFseries-2 est un afficheur de pression acoustique permettant une visualisation simple et efficace des
niveaux de pression acoustique ambiants (bars, discothèques, salles de spectacles, salles des fêtes ...
AFF17 : Sonomètre intégrateur - Serveur Web embarqué - IP connexion.
Visualisation sur un triple afficheur en pondération A ou C.
 Afficheur central : choix du leq1s,1mn,5mn,10mn,30 mn, 60mn.
 Afficheur bas gauche : choix du leq 1s,1mn,5mn,10mn,30mn, 60mn.
 Afficheur bas droit : niveau crête.
Deux sorties GPO (sur RJ45) pour le déclenchement d'alarme ou signalisation extérieure.
La consultation et la programmation sont réalisées par le port LAN (Réseau IP).
Intégration dans l'AFF17 d'un serveur Web embarqué, permettant la configuration et la consultation
des niveaux en IP par n'importe quel OS, n'importe quel navigateur et surtout sans avoir à
télécharger un logiciel spécifique.
Fonctionnement seul ou en réseau.
Un port USB permet la mise à jour du firmware.
Fourni avec un pied rotule pour permettre l'orientation idéale.
AFF25 : Sonomètre intégrateur et enregistreur - Serveur Web embarqué - IP connexion.
Il reprend toutes les fonctions de l'AFF17, en permettant aussi l'enregistrement des niveaux
sonores en LEQ 1mn, 5mn,10mn, 30mn, 60mn et Peak.
La mémoire permet de conserver les données sur les deux mois précédents.
Le format des données est disponible en texte, en CSV (excel, numbers) ou en HTML (graphiques).
AFF18 : Sonomètre intégrateur et enregistreur - Serveur Web embarqué - IP connexion.
Il reprend toutes les fonctions de l'AFF25, avec une visualisation sur un seul afficheur en pondération A ou C.
AFF32 : Sonomètre intégrateur et enregistreur - Serveur Web embarqué - IP connexion.
Il reprend toutes les fonctions de l'AFF25 et il permet aussi l'enregistrement des niveaux sonores en LEQ
8 et 16 heures. Il est plus particulièrement destiné à la visualisation et l'enregistrement des niveaux de
pression acoustique dans le cadre de la protection des travailleurs contre le bruit.
La gamme AFFseries-2 est conçue pour répondre au décret 981143, concernant les lieux musicaux. Tous ces
afficheurs sont conformes à la norme NFS 31-122-1-2017.
DESCRIPTION
SYNOPTIQUE
supply detect
Phantom Sensor
A Filter
C Filter LOG / RMS
LOG / RMS
Parameters
Memory
Three months
data logging
DSP
GPO1 ON
GPO2 ON
GPO
OUT
GPO1
GPO2
Ethernet
Controller LAN
+12V
+12V
0V
0V
Input with
phantom supply)
Input without
phantom supply)
ALIM
V+
V+
Phoenix 6pts
Phoenix 4pts
MAIN DISPLAY
SECONDARY DISPLAY
PEAK
DISPLAY
TENDENCY INDICATOR
OFFSET ON
Except
AFF18
Except
AFF17
USB
Update
ADC
ADC
Leq
Peak
4
AMIX AFFseries-2

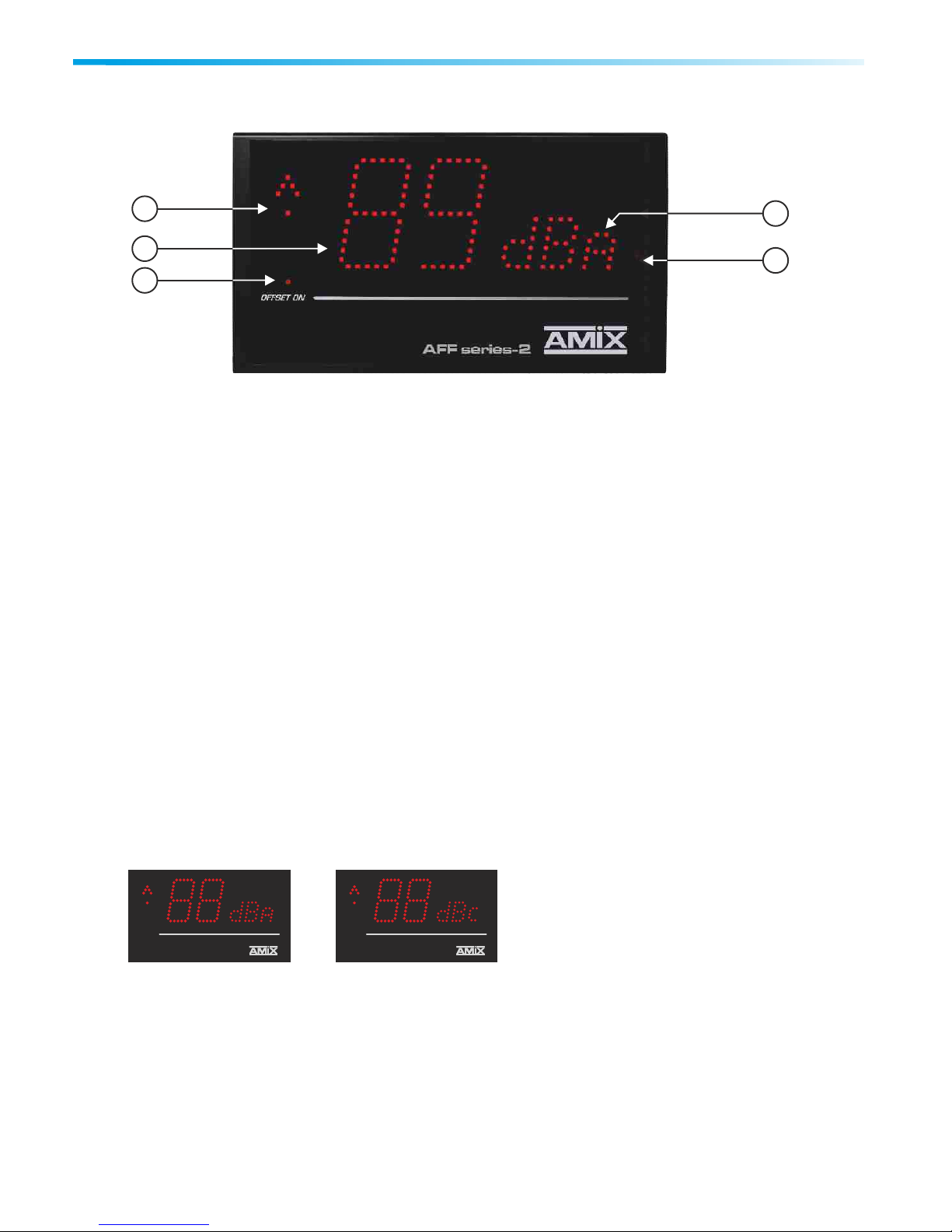

A ) Affichage de l’évolution de la pression acoustique (tendance) basé sur le Leq 1 mn.
B ) Affichage principal paramètrable en pondération A ou C. La moyenne affichée est
sélectionnable dans la liste suivante à l’aide du serveur web :
 Leq 1 seconde pondérée A ou C.
 Leq 1 minute pondérée A ou C.
 Leq 5 minutes pondérée A ou C.
 Leq 10 mn pondérée A ou C.
 Leq 30 mn pondérée A ou C.
 Leq 60 mn pondérée A ou C.
Il permet aussi l’affichage des codes d’erreurs.
C ) Témoin lumineux indiquant la présence d’un offset (il est configurable dans les pages
web)
D ) Cellule photo-électrique associé au réglage automatique de la luminosité.
E ) Affichage dBA ou dBC suivant la programmation
D
E
A
B
C
FACE AVANT AFF18
AFF SERIES-2
OFFSET ON
AFF SERIES-2
OFFSET ON
5
AMIX AFFseries-2

A ) Affichage de l’évolution de la pression acoustique (tendance) basé sur le Leq 1 mn.
B ) Affichage principal paramètrable en pondération A ou C. La moyenne affichée est
sélectionnable dans la liste suivante à l’aide du serveur web:
 Leq 1 seconde pondérée A ou C.
 Leq 1 minute pondérée A ou C.
 Leq 5 minutes pondérée A ou C.
 Leq 10 mn pondérée A ou C.
 Leq 30 mn pondérée A ou C.
 Leq 60 mn pondérée A ou C.
Il permet aussi l’affichage des codes d’erreurs.
C ) Témoin lumineux indiquant la présence d’un offset (il est configurable dans les pages
web)
D ) Affichage secondaire paramètrable en pondération A ou C. La moyenne affichée est
sélectionnable dans la liste suivante à l’aide du serveur web :
 Leq 1 seconde pondérée A ou C.
 Leq 1 minute pondérée A ou C.
 Leq 5 minutes pondérée A ou C.
 Leq 10 mn pondérée A ou C.
 Leq 30 mn pondérée A ou C.
 Leq 60 mn pondérée A ou C.
Cet afficheur peut être désactivé à l’aide du logiciel.
E ) Affichage de niveau crête pondérée C. Cet afficheur peut être désactivé à l’aide du serveur web.
F ) Cellule photo-électrique associé au réglage automatique de la luminosité.
G ) Affichage dBA ou dBC suivant la programmation
F
E
A
B
D
C
FACE AVANT AFF17 / AFF25 / AFF32
AFF SERIES-2
OFFSET ON
dB L
pc
G
AFF SERIES-2
OFFSET ON
dB L
pc
6
AMIX AFFseries-2

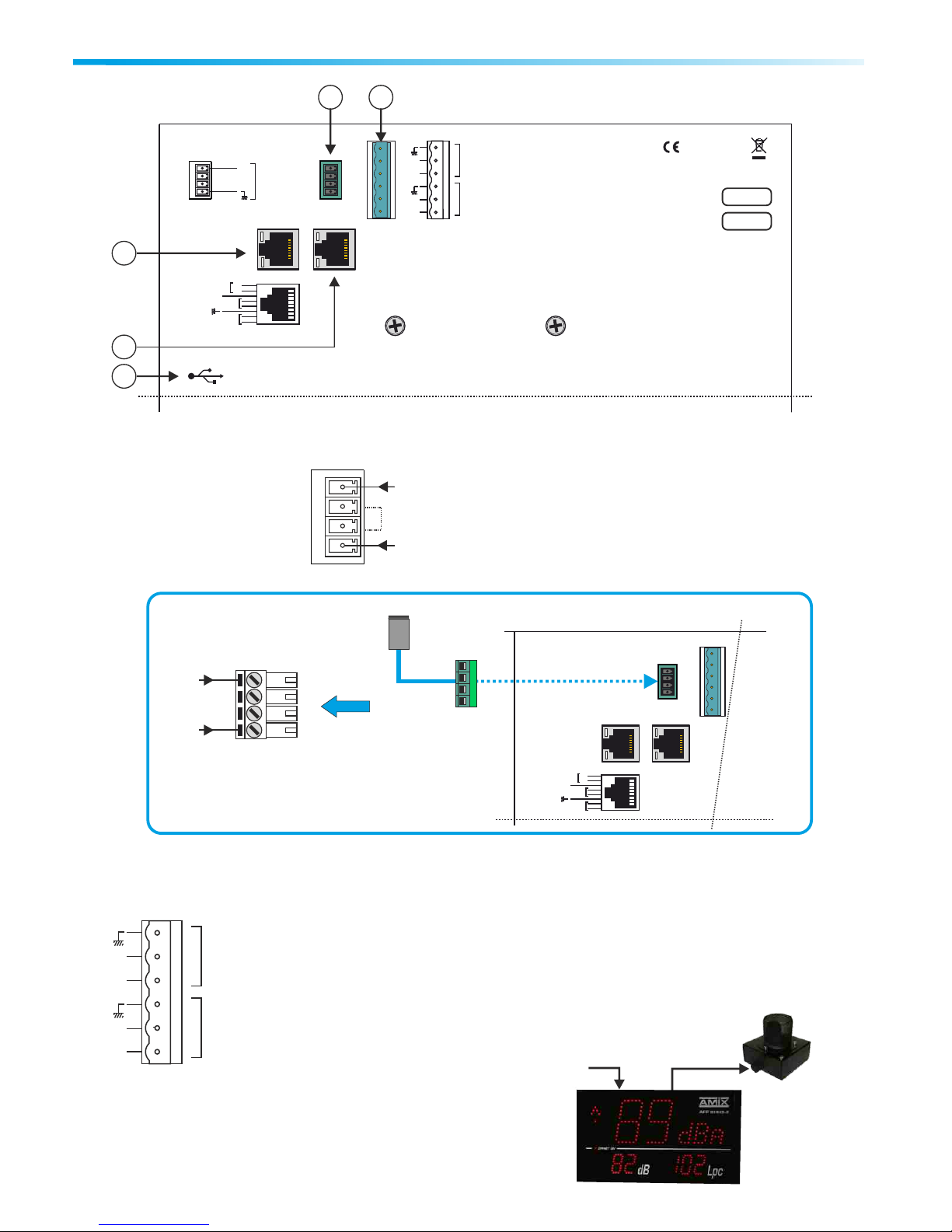

1 ) Embase 4 points mâle débrochable d’alimentation extérieure 12V
Câblage du connecteur
d’alimentation.
1
4
V+
Gnd
FACE ARRIERE
1 2
5
3
4
V+
DC SUPPLY
1
2
3
4
From Sensor
(with phantom supply)
AUX INPUT
+
-
+
-
1
2
3
4
5
6
DC supply : 12 Volts 400 mA
1
+
-
V+
SENSOR
OPTO MOS 2
8
OPTO MOS 1
Made in France (Fr)
LAN
GPO1
GPO2
DISPLAY MODEL
SERIAL NUMBER
2 ) Embase 6 points mâle pour la connexion d'un capteur.
DC supply : 12 Volts 400 mA
1
+
-
V+
SENSOR
OPTO MOS 2
8
OPTO MOS 1
LAN
GPO1
GPO2
Face arrière de l'afficheur
V+
Gnd
Boîtier Alimentation
Afficheur
4
1
Pour CAP 40, CAP65, ou CAP90
(avec alimentation fantôme)
+
-
+
-
Entrée AUX
 c'est l'AFFseries-2 qui alimente le capteur en
alimentation fantôme
PS 12V Capteur
(sans alimentation fantôme)
mode SNA
- Si l’AFF est branché sur un SNA, reliez le
point 2 et 3 de ce connecteur.
- Dans les autres cas, ne pas mettre le strap.
7
AMIX AFFseries-2

8
AMIX AFFseries-2
Capteur CAP65
V+
DC SUPPLY
1
2
3
4
DC supply : 12 Volts 400 mA
1
+
-
V+
SENSOR
OPTO MOS 2
8
OPTO MOS 1
LAN
GPO1
GPO2
Face arrière de l'afficheur

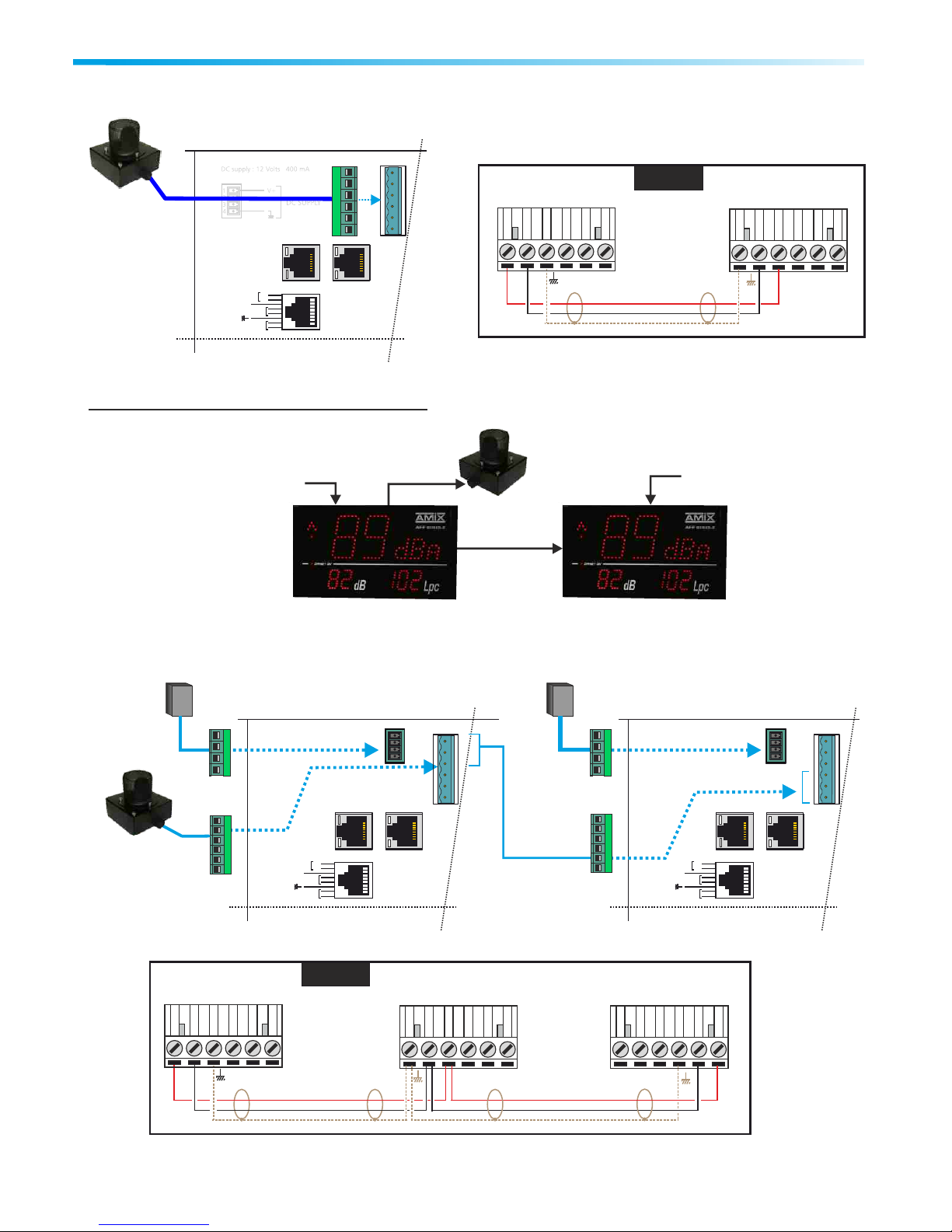

FACE ARRIERE Suite
Câblage de deux afficheurs en autonome
PS 12V PS 12V
Capteur
Câblage Fiche
AFF n°1
Fiche
AFF n°2
++
- -
1 paire blindée
1 paire blindée
Fiche
CAP65
+-
Boîtier
Alimentation
Afficheur
Boîtier Alimentation
Afficheur
Capteur
DC supply : 12 Volts 400 mA
1
+
-
V+
SENSOR
OPTO MOS 2
8
OPTO MOS 1
LAN
GPO1
GPO2
Face arrière de l'afficheur
DC supply : 12 Volts 400 mA
1
+
-
V+
SENSOR
OPTO MOS 2
8
OPTO MOS 1
LAN
GPO1
GPO2
Face arrière de l'afficheur
AFFseries-2 (ex AFF25) AFFseries-2 (ex AFF17)
Câblage Fiche
AFFseries-2
-
1 paire blindée
Fiche
CAP65
+-

9
AMIX AFFseries-2
FACE ARRIERE Suite
Capteur
DC supply : 12 Volts 400 mA
1
+
-
V+
SENSOR
OPTO MOS 2
8
OPTO MOS 1
LAN
GPO1
GPO2
Face arrière de l'AFFseries-2
DC supply : 12 Volts 400 mA
THRU
GPO1
GPO2
Face arrière de l'AFF04
Boîtier
Alimentation
Afficheur
Câblage avec un afficheur AFF04
 Reliez l'afficheur AFFseries-2 et l'AFF04 avec un câble RJ45
(câblage droit).
 Connectez le capteur CAP65 à l'afficheur AFFseries-2.
 Pour alimenter l'ensemble, connectez l'afficheur AFFseries
à l’alimentation fournie.
PS 12V Capteur
AFFseries-2 (ex AFF25) AFF04
V+
DC SUPPLY
1
2
3
4
DC supply : 12 Volts 400 mA
1
+
-
V+
SENSOR
OPTO MOS 2
8
OPTO MOS 1
LAN
GPO1
GPO2
Face arrière de l'afficheur
V+
DC SUPPLY
1
2
3
4
DC supply : 12 Volts 400 mA
1
+
-
V+
SENSOR
OPTO MOS 2
8
OPTO MOS 1
LAN
GPO1
GPO2
Face arrière de l'afficheur
Câblage avec un SNA50-3 ou SA70-3 :
Il est possible de connecter 2 afficheurs directement sur le SNA. Un seul boîtier d'alimentation afficheur
est nécessaire.
Note : Si vous voulez connecter plus de 2 afficheurs ou des accessoires connectables, alors nous
consulter.
KL J
Mettre un câble EIA/TIA 568B (câblage droit) entre l’embase K du SNA et l'embase
RJ45 (GPO1/GPO2) du premier l'afficheur. EIA/TIA 568B Mettre un deuxième câble
entre l’embase J du SNA et l'embase RJ45 (GPO1/GPO2) du deuxième afficheur.
Ces câbles véhiculent à la fois l ’alimentation et la modulation de mesure.
Boîtier Alimentation
Afficheur
GndV+
4
1
Attention : Ne pas connecter
d'ordinateur sur les prises RJ45
(GPO1/GPO2), sur-risque de
dommages sur votre carte réseau.
ILS
+
+ +
-
--
15
9
230V 50/60Hz 14W T 250mA
Made in France (Fr)
0V
+12V
AFF
POWER IN
1
Max 230V/1A
2 & RJV
VCA
Fire
Alarm
Pre
Alarm
window
Piezo
Electret
LRLR
INPUTOUTPUTCAP
GPO1/GPO2
AFF DISPLAYS PUSH PUSH
11
+ +
- -
V+ V+
SENSOR SENSOR
OPTO MOS 2
OPTO MOS 1
88
JK

10
AMIX AFFseries-2
4 ) Embase RJ45 pour la liaison réseau éthernet (LAN)
5 ) Embase USB de type B pour la mise à jour éventuelle du Firmware.
FACE ARRIERE Suite
CMD 1
1
2
3
4
5
6
7
8
V+
CMD 2
Câblage interne des OPTO MOS
Remarque :
Chaque OPTO MOS peut être assimilé à un relais et
en possède tous les avantages (signaux alternatifs
possibles, pas de polarisation). Une limitation en
courant est incluse et fixée à 200mA.
1+
-V+
SENSOR
OPTO MOS 2
OPTO MOS 1
8

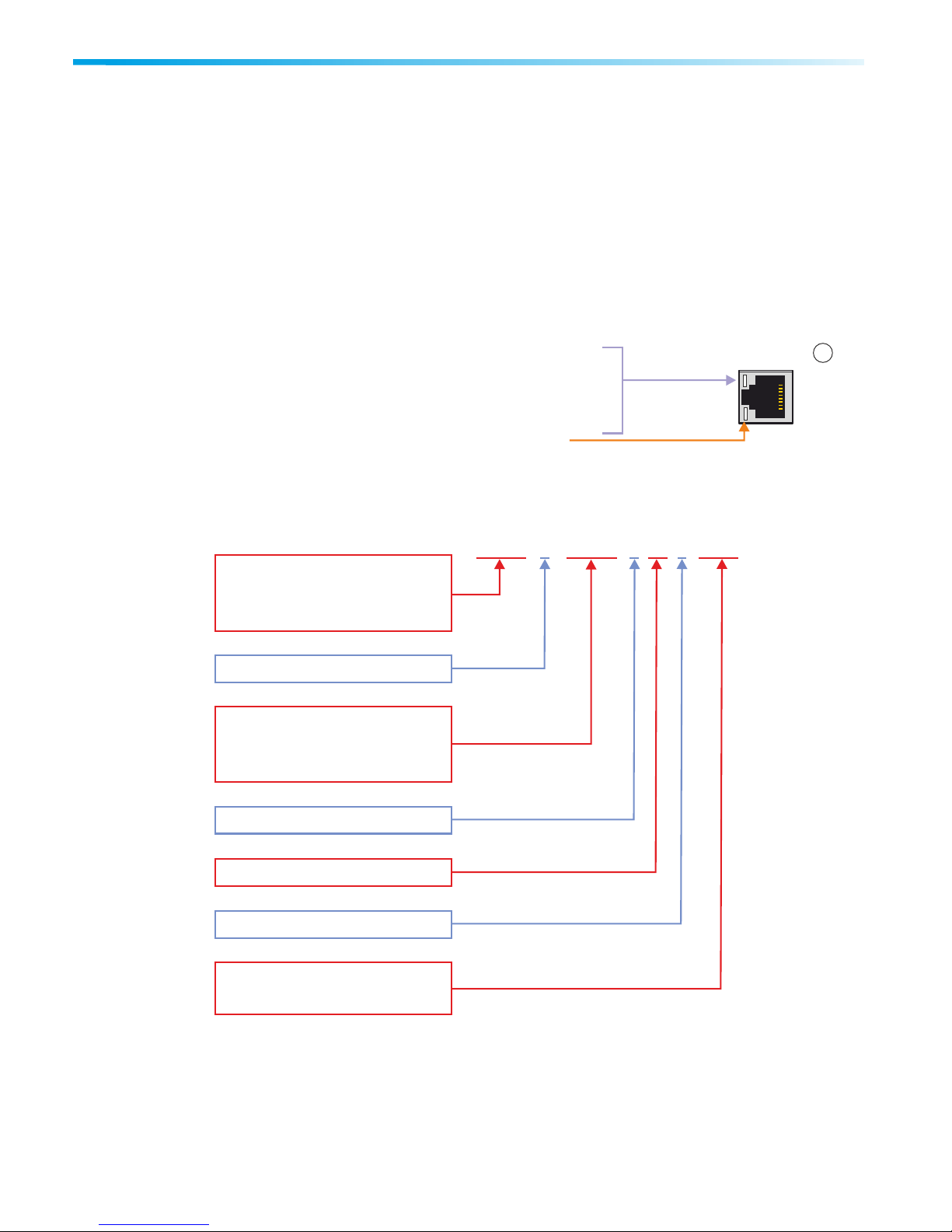

Les Leds GPO1 et GPO2 visualisent l’état de GPO1 et
GPO2 et permettent aussi de retrouver l’adresse IP de
l’appareil (voir page 13)
3 ) Embase RJ45 contenant des sorties relais OPTO MOS qui correspondent aux dépassements du
niveau d’alarme.
GPO1
GPO2
Attention: Ne pas connecter d'ordinateur sur cette prise, sur-risque de dommages
sur votre carte réseau.
Liste des erreurs pouvant être affichées sur l’afficheur central (B).
E2 : Défaut liaison capteur.
E3 : Le niveau de la pile interne est faible, veuillez la remplacer rapidement.
 En pondération A, la plage de mesure des Leq est de 61 dB(A) à 123 dB(A).
Cependant, il est possible d’avoir en option une plage de mesure allant de 41 dB(A) à 103 dB(A).
 En pondération C, la plage de mesure des Leq est de 61 dB(C) à 123 dB(C), et la plage de mesure
crête est de 70 dB(C) à 132 dB(C).
Cependant, il est possible d’avoir en option une plage de mesure crête allant de 50 dB(C) à 112
dB(C).
PLAGE DE MESURE
LISTE DES ERREURS

SPL25
AFF05
SWITCH
PS 12VPS 12VPS 12VPS 12V
Wifi
LAN
Configuration, analyse et
consultation de la mémoire
interne de l’AFFseries-2.
Permet la visualisation
des niveaux sonores
par 5 barres lumineuses AFFseries-2
Afficheur de pression
acoustique
Possiblilité de connecter plusieurs
équipements sur le même réseau
Aucun logiciel spécifique à
téléchar g e r. L’AFFseries-2
fonctionnent avec un navigateur
standard.
Wifi
LAN /
WLAN
Possibilité de consulter sur un
équipement portable (réseau wifi)
si le switch dispose de cette
option.

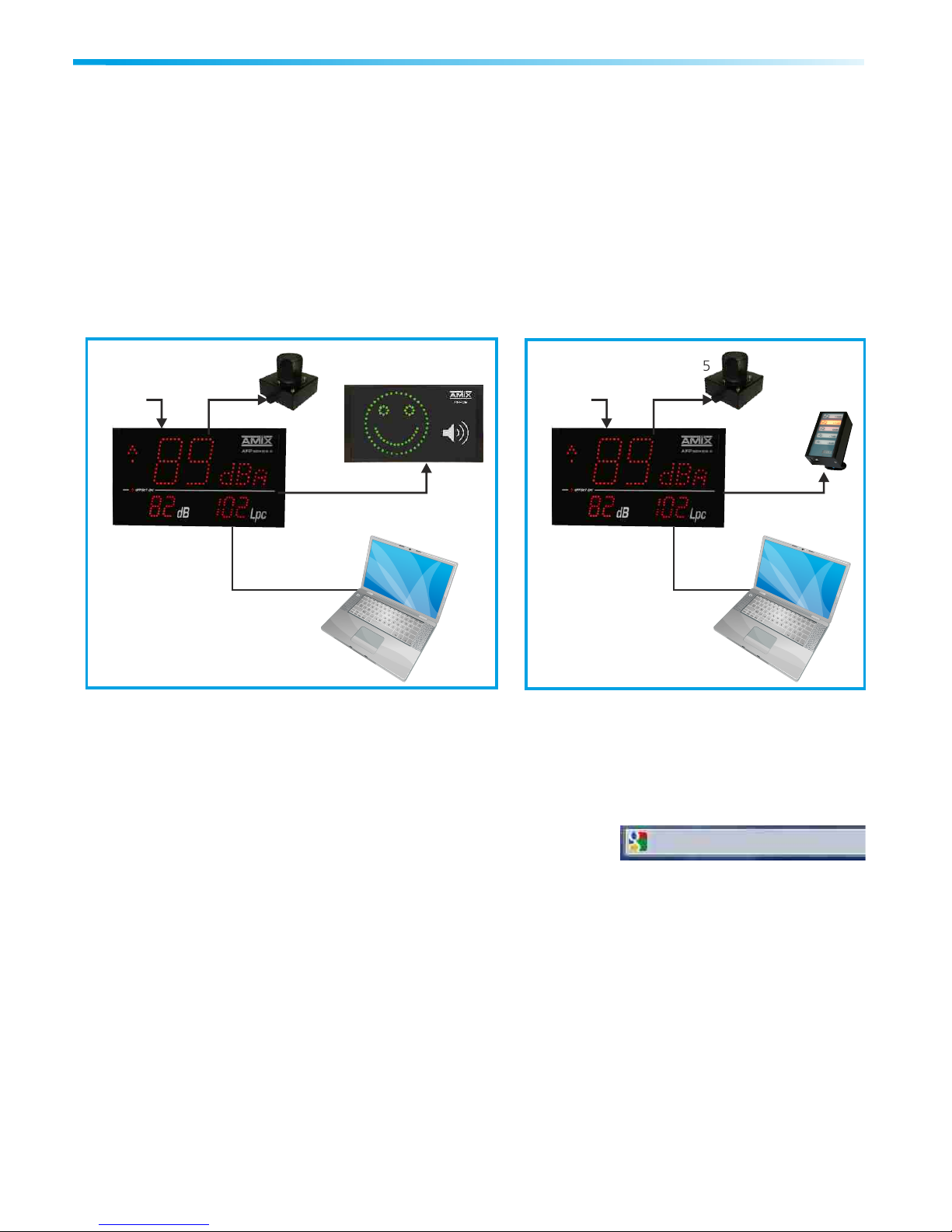

INTEGRATION
 Intégration en autonome
 Intégration en réseau LAN
Configuration, analyse
et consultation
de la mémoire interne
de l’AFFseries-2
Configuration, analyse
et consultation
de la mémoire interne
de l’AFFseries-2
AFF series-2 AFF series-2
GPO2 OUT
pour relier un
afficheur AFF05
PS 12V
CAP65
GPO1/GPO2 OUT
pour relier un afficheur AFF04
PS 12V
CAP65
11
AMIX AFFseries-2

Il est recommandé d’établir tous les raccordements avant de mettre l’appareil sous tension.
A/ Branchements :
 Branchez le capteur CAP65 à l’afficheur AFFseries-2.
 Pour alimenter l’afficheur, connectez le à l’alimentation fournie.
 Pour une première utilisation, connectez votre AFFseries-2 directement à votre ordinateur
en utilisant son port RJ45 (noté LAN sur la face arrière de l’appareil). Attention, utilisez un
câble croisé.
 Si vous souhaitez exploiter les boucles sèches de sortie, utilisez un deuxième câble RJ45.
Connectez la sortie GPO1/ GPO2 de votre AFFseries-2 à un appareil extérieur. Dans le cas
contraire, ne rien connecter.
B/ Mise en route :
 Utilisation en autonome :
L’AFFseries-2 embarque un serveur web, permettant ainsi de le contrôler avec votre
navigateur internet favori. Ouvrez votre navigateur web, tapez l’adresse IP de l’AFFseries-2
dans la barre d’adresse, puis appuyez sur entrée.
 Utilisation en réseau :
Utilisez un câble éthernet pour connecter votre AFFseries-2 au réseau en utilisant son port
RJ45.
Attention : Pour fonctionner correctement l'adresse IP de l’AFFseries-2 doit être d'une part
unique dans le sous réseau, et d'autre part elle doit appartenir à la plage d'adresse IP
disponible. Si le PC ou le routeur, sur lequel l’AFFseries-2 est branché, est dans un autre sous
réseau, il faudra mettre le PC dans le même sous réseau que l’AFFseries-2, et ensuite changer
l'IP de l’AFFseries-2. Pour cela , reportez-vous à la procédure décrite en annexe, dans “outils
techniques”.
GUIDE D’INSTALLATION
Vous pouvez maintenant visualiser les pages Web, qui vous permettront de configurer,
d’analyser et de consulter la mémoire interne de l’AFFseries-2.
Attention en cas de difficultés, voir la procédure à suivre en annexe dans “outils techniques”.
http:// 192.168.0.25
En sortie d’usine l’adresses IP des afficheurs AFFseries-2 est :
Configuration, analyse
et consultation
de la mémoire interne
de l’AFFseries-2
Configuration, analyse
et consultation
de la mémoire interne
de l’AFFseries-2
AFF series-2 AFF series-2
GPO2 OUT
pour relier un
afficheur AFF05
PS 12V
CAP65
GPO1/GPO2 OUT
pour relier un afficheur AFF04
PS 12V
CAP65
12
AMIX AFFseries-2

GUIDE D’INSTALLATION
Suite
C/ Perte de l’adresse IP :
Si vous avez changé l’adresse IP de l’AFFseries-2 et que vous l’avez perdue, alors il est possible de la
retrouver en suivant la procédure suivante :
 Munissez-vous d’un stylo et d’un papier pour écrire l’adresse IP. Débranchez et
rebranchez 2 fois successivement le connecteur du capteur-micro (connecteur 6 pts
débrochable en face arrière de l’afficheur) afin de lire l’adresse IP sur les indicateurs
GPO1 et GPO2. La led du GPO1 indique l'adresse IP, la led du GPO2 indique les points
entre les nombres. Exemple :
“1”: un clignotement de la led GPO1,suivi d'un blanc.
“2”: deux clignotements de la led GPO1,suivi d'un blanc.
“9”: neuf clignotements de la led GPO1,suivi d'un blanc.
“0” : un long clignotement de la led GPO1,suivi d'un blanc.
“.” : un clignotement de la led GPO2,suivi d'un blanc
Prenons un exemple : adresse IP de : 192.168.0.96
GPO1
GPO2
1 9 2 . 1 6 8 . 0 . 9 6
1 clignotement GPO1, puis
9 clignotements GPO1,puis
2 clignotements GPO1.
1 clignotement GPO1, puis
6 clignotements GPO1,puis
8 clignotements GPO1.
1 clignotement GPO2
1 clignotement GPO2
1 long clignotement GPO1
1 clignotement GPO2
9 clignotements GPO1, puis
6 clignotements GPO1.
RJ45 en face arrière
de l’AFFseries-2 3
13
AMIX AFFseries-2

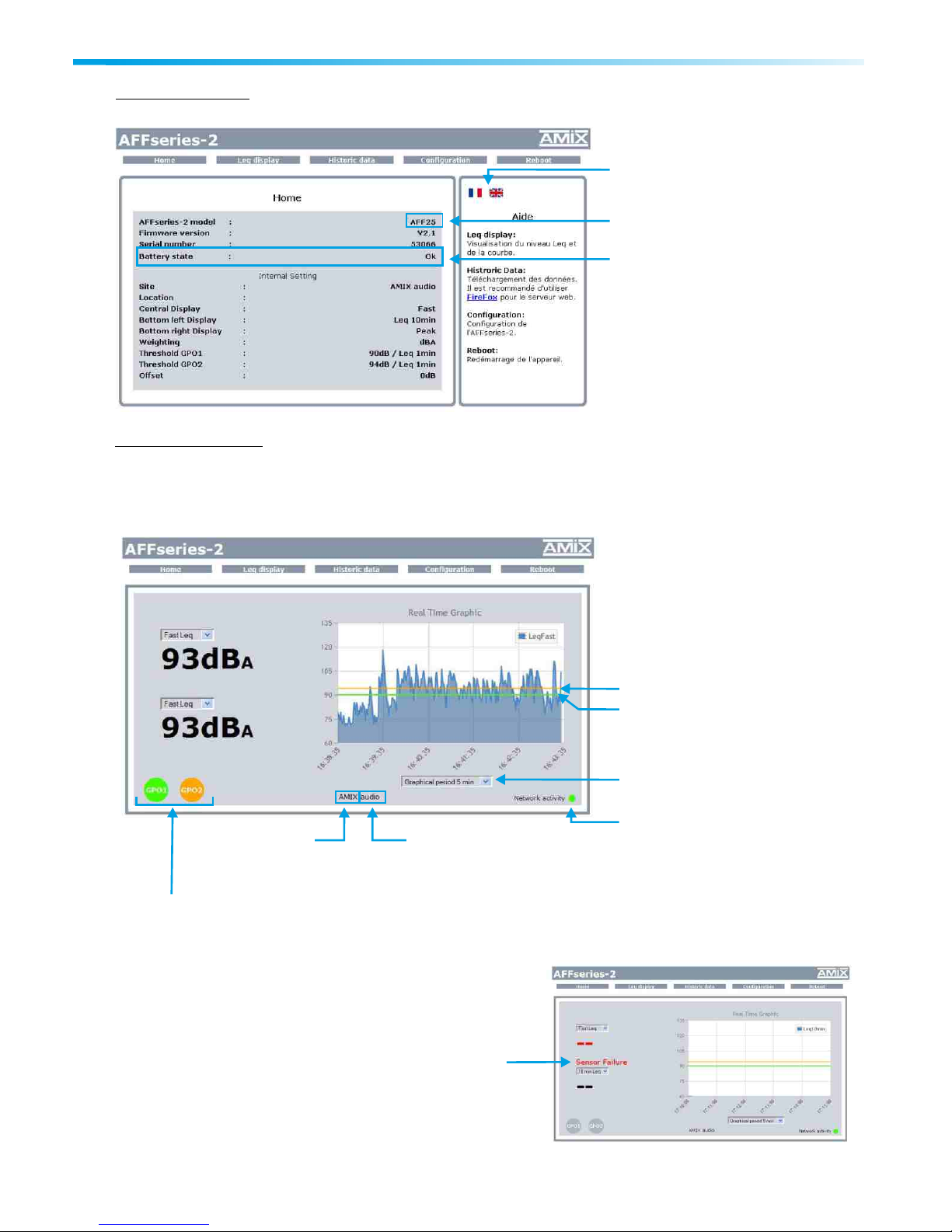

INTERFACE WEB
A / Le menu principal
B / Visualisation du Leq
Plusieurs choix possibles : Leq1mn, Leq 5mn, Leq 10mn, Leq 30mn ou Leq1heure
Choix de la période du graphique
Le voyant est allumé lorsqu’une
activité est détectée sur le réseau
En vert, seuil du GPO1
En orange, seuil du GPO2
Image des opto-mos en face arrière. Ces indicateurs s’allumeront lorsque la valeur du Leq choisi sera
supérieure au seuil indiqué dans la page “Configuration interne de l’AFFseries-2”.
 Si vous oubliez par exemple de brancher un capteur,
une indication sur l’écran apparaîtra :
Indication si défaut capteur
Modèle de l’AFFseries-2
Localisation dans le site,
paramétrée dans le menu
de configuration
Nom du site
paramétré dans le
menu de configuration
 Page “LEQ browser”
L’aide est soit en français, soit en
anglais, selon le drapeau sélectionné.
Etat de la pile de sauvegarde de
l’heure. Si la pile est défectueuse,
l’afficheur affiche “E3”; il est alors
nécessaire de la remplacer.
14
AMIX AFFseries-2

INTERFACE WEB Suite
En cliquant sur la valeur du
Leq, une fenêtre de “pop up”
s’ouvre :
Menu permettant de choisir le Leq à visualiser
En cliquant une nouvelle fois sur la valeur du
Leq une autre fenêtre s’ouvre. Elle permet de
visualiser l’afficheur AFF05 sur l’écran de
l’ordinateur.
 Page “ LEQ Fullscreen”
Cette page appelée “Leq fullscreen”, permet d’afficher en plein écran le niveau de deux LEQ avec
un graphique d’évolution et un bargraph relatif. Elle est optimisée pour fonctionner sur un écran
Full HD (1920x1080).
Sur cette page certains éléments sont paramétrables dans le menu “internal setting” du serveur
web embarqué:
- l’affichage du graphique peut être désactivé.
- la couleur d’affichage peut être évolutive suivant le niveau.
- un clignotement total de l’écran peut être
activé si le niveau est dépassé.
- La période du graphique peut être modifiée
de 5mn à 1h.
Remarque :
- F11 sur le clavier affiche la page en plein écran.
-F11 de nouveau permet de quitter le plein é cran
- CRTL + molette de la souris permet de faire un
“zoom”
- CRTL Ø permet d’enlever le “zoom”.
15
AMIX AFFseries-2

C / Historique : le téléchargement des données
INTERFACE WEB Suite
Le format HTML permet de générer une page web de l’historique avec des graphiques et des tableaux
de chaque “LEQ” enregistré.
En-tête et Graphique de l’historique sur 2 jours
Par exemple : historique du Leq 5mn
(idem pour tous les autres Leq)
L’AFFseries-2 propose le téléchargement des données dans trois formats différents : en TXT (texte), CSV
(excel, numbers) et HTML.
Page de téléchargement de l’historique
L’impression s’effectue directement avec la fonction
“imprimer” de votre navigateur internet favori
(Fichiers->Imprimer).
Ce format d’historique est inséré sur une même page
HTML pour le LEQ 1mn, 5mn, 10 mn, 30mn, 1H, le
niveau peak et les événements.
Attention : l’afficheur AFF17 n’enregistre pas, il est
donc impossible d’accéder à cette page.
Indiquez les dates de début et
de fin d’analyse souhaitées,
puis appuyez sur “start”. La
recherche des données
commence...
Fenêtre de téléchargement du fichier
dans le format CSV ou TXT
16
AMIX AFFseries-2

INTERFACE WEB Suite
Graphique de l’historique sur 2 jours.
Zoom du graphique.
Les graphiques de la page historique HTML, peuvent être “zoomés” pour permettre d’analyser
précisément une période de l’historique.
Graphique de l’historique sur 2 jours.
La modification des paramètres dans ce menu de configuration est protégée par un mot de passe.
En sortie d’usine, le mot de passe de l’AFFseries-2 est . Avant de configurer tous vos 1052
paramètres, veuillez modifier ce code d’accès.
D / Le menu de configuration
 Modification du mot de passe
Mot de passe oublié : en nous faisant parvenir ce code de récupération, nous serons à
même de vous communiquer votre mot de passe.
Pour modifier le mot de passe
constructeur, veuillez entrer le
code d’origine , puis tapez 1052
votre nouveau code.
Attention : le mot de passe est
constitué uniquement de 4
chiffres.
Code usine : 1052
17
AMIX AFFseries-2

 Paramètres IP
Choisissez une IP fixe à attribuer à l’AFFseries-2. Elle doit se trouver dans le même sous réseau que
votre routeur.
Exemple 1 :
si IP routeur est 192.168. .1 alors IP AFFseries-2 sera : 192.168. .xxx1 1
(xxx est compris entre 2 et 254)
Exemple 2 :
si IP routeur est 192.168. .1 alors IP AFFseries-2 sera : 192.168. .xxx0 0
(xxx est compris entre 2 et 254)
Attention : - l’IP doit être unique dans le sous réseau.
- Après avoir changé l’adresse IP, n’oubliez pas de taper la nouvelle adresse
IP de l’AFFseries-2 dans la barre d’adresse, puis appuyez sur “Entrée”.
http:// 192.168.x.xxx
 Configuration interne de l’appareil
Dans ce menu, il est possible de configurer :
Le site.
La localisation précise sur le site.
L’offset.
Le seuil de déclenchement des optocoupleurs 1 et 2.
La pondération temporelle de chaque opto coupleur.
La pondération A ou C.
Cochez cette case si vous voulez visualiser sur l’AFFseries-2 les données
mesurées par un SPL25 à condition que l’afficheur et le SPL25 soient dans
le même réseau. N’oubliez pas de renseigner l’adresse IP du SPL25 en
dessous.
L’afficheur AFFseries-2 récupère les données envoyées sur le réseau par le
SPL25 (affichage et les GPO1 et GPO2 du SPL25). Dans ce mode
l’afficheur n’a pas besoin de capteur (voir exemple 1). Si un capteur est
connecté, les mesures de celui-ci sont consultables par l’adresse IP de
l’AFFseries-2.
SPL25
SWITCH
LAN
Exemple d’intégration
PS 12V PS 12V
INTERFACE WEB Suite
18
AMIX AFFseries-2

Donnez un nom de site, ainsi
qu’une localisation. Ces
noms apparaîtront sur la
co ur be d an s le me nu
"Visualisation LEQ"
C h o i s i s s e z u n s e u i l d e
commutation, et un Leq sur
lequel sera déclanché l'opto-
mos 1. Faire de même pour
l’opto-mos 2.
Si vous cochez la case “Blink
AFF”, alors l’affichage centrale
de l’AFFseries-2 clignotera
quand la valeur du Leq mesuré
dépassera le seuil GPO1.
La valeur d’offset est à appliquer
au niveau mesuré par le capteur
pour correspondre à un niveau
"public". Si l’offset est différent de
0, une indication se trouve en
face avant de l’AFF.
Attention : n’oubliez pas de cocher la
case si vous branchez un afficheur
AFF05 sur la sortie GPO2, sinon
l’affichage sur l’AFF05 sera erroné.
Choix entre la pondération A, ou la
pondération C pour tous les affichages
Leq et Fast. L’affichage crête est en
pondération C
Une fois tous les paramètres configurés, n’oubliez pas de sauvegarder.
Choix du Leq pour l’afficheur central
: Fast, Leq1mn, 5mn, 10mn, 30 mn,
60mn ou désactiver l’afficheur.
Option non disponible sur l'AFF18.
Choix du Leq pour l’afficheur en bas à
gauche: Fast, Leq1mn, 5mn, 10mn,
30 mn, 60mn ou désactiver
l’afficheur.
Option non disponible sur l'AFF18.
Choix d’afficher ou non le crête sur
l’afficheur en bas à droite.
Réglage de l’intensité des
afficheurs en mode manuel.
Réglage de l’intensité des
afficheurs en mode automatique :
- “Indoor”  Intensité min
- “Outdoor”  Intensité max.
Paramètres de réglage pour le
plein écran.
N’oubliez pas de sauvegarder
vos modifications!
INTERFACE WEB Suite
19
AMIX AFFseries-2

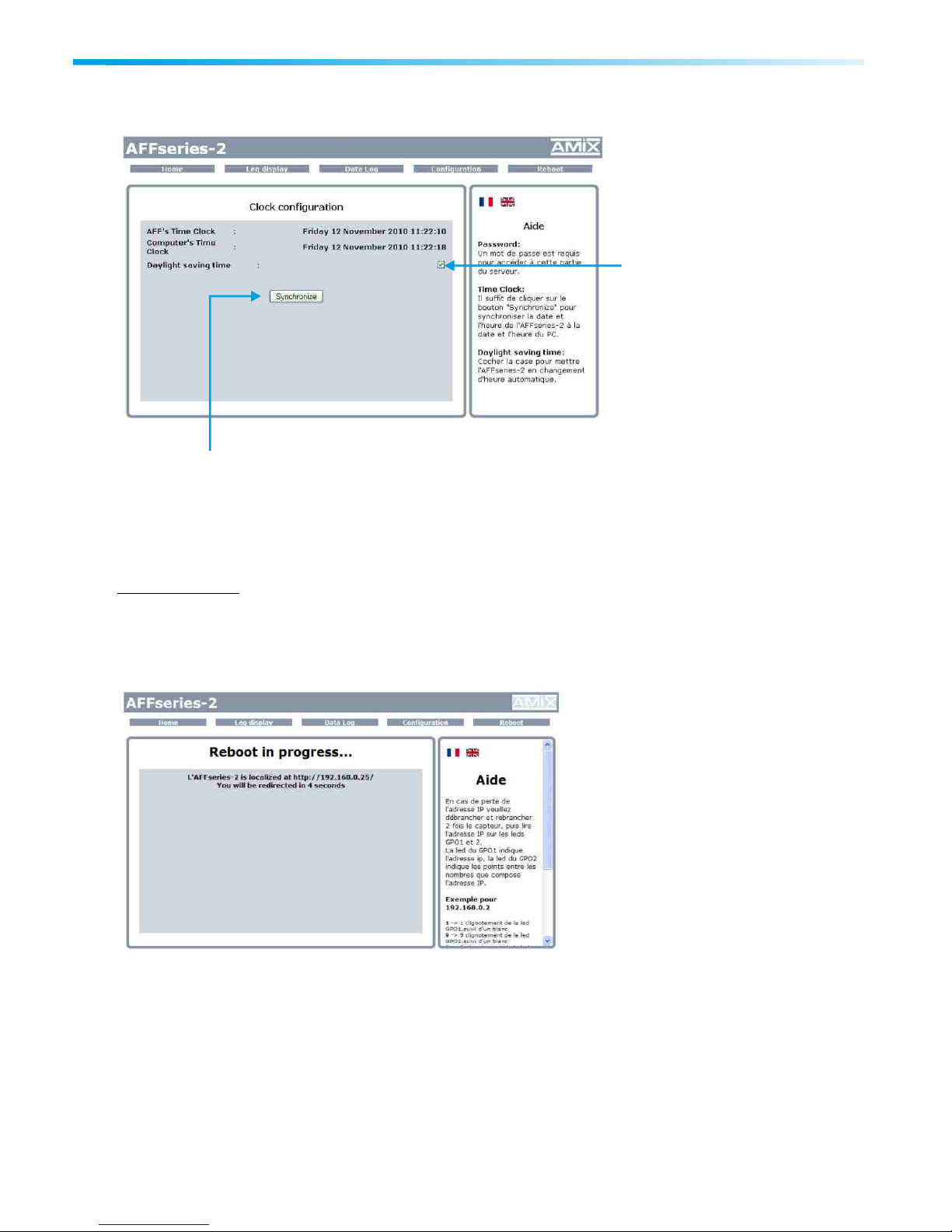

E / Le menu reboot
Ce menu vous permet de redémarrer l’AFFseries-2. En cliquant sur “reboot”, cet écran apparaîtra
 Réglage de la date et de l’heure
Cliquez sur le bouton "synchroniser" afin de synchroniser la date et l'heure
de l’AFFseries-2 à la date et l'heure du PC. (Il est préférable de synchroniser
son PC sur l’horloge parlante avant cette étape)
En cochant cette case, vous
validez le changement d’heure
automatique (passage de l’heure
d’hiver à l’heure d’été et
inversement).
INTERFACE WEB Suite
20
AMIX AFFseries-2
