ANEXO BMG 01-153 User manual

COD BR: BMG 01-153
MANUAL DE MONTAGEM
ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE MONTAJE
1

2

Leia atentamente este manual e siga os passos indicados para que o produto não perca
a garantia e também para uma perfeita montagem.
Read this manual and follow the steps in order to keep the guarantee and also for the
perfect fit.
Lea este manual y siga los pasos para que el producto no pierda la garantía y también
para el ajuste perfecto.
8
Acessórios incluídos na caixa
Hardware included in box
Accesorios incluidos en la caja
7
6
3
V : 01/19
Sumário
Resumen
Summary

X
Solicitamos observar atentamente as orientações de montagem como: fixação do produto na parede,
colocação de cola em locais específicos necessários, o peso suportado pelo produto, etc...
We request you to carefully observe the assembly instructions as: fixing the product on the wall, adding
glue in needed and specifics places, product weight limit, etc.
Pedimos que lea atentamente las instrucciones, principalmente las informaciones de fijación del
producto en la pared, colocación de pegamento en local específico y necesario, el peso soportado por
el producto etc...
No se suba ni se apoye en el mueble.
Do not climb or lean on the furniture.
Não escale ou se apoie no móvel.
4
Utilize o papelão da própria embalagem
para separar e apoiar as peças retiradas
das caixas.
Use the cardboard of the packaging to
separate and support the parts removed
from the boxes.
Utilice el cartón de la embalaje para
separary apoyan las piezaz desmontadas
de las cajas.
Forre a área de montagem com um
cobertor ou tapete. Assim, você evita
avarias nas peças durante o processo de
montagem.
Cubrir la zona de ensamble con una manta o
alfombra. De este modo, se evitan daños
en las piezas durante el proceso de montaje.
Cover the assembly area with a blanket or carpet
to avoid damaging the parts during the
assembly process.
Antes de começar
Antes de comenzar
Before starting
Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e
com bom espaço para iniciar o trabalho.
Antes de comenzar el montaje preparar el ambiente, dejándolo completamente limpio y
con bueno espacio para comenzar el trabajo.
Prepare the room before starting the assembly, leaving it completely clean and the area in
good condition to start the work.
Evite acidentes
Prevenir accidentes
Avoid accidents

Pano levemente umedecido com água, seguido de pano seco, não utilizar produtos químico ou abrasivos.
Slightly dampened cloth and after a dry cloth, do not use chemicals or abrasives.
Solamente utilizar un paño húmedo y después un paño seco, no utilice productos químicos o abrasivos.
UTILIZE ALCOOL APENAS PARA REMOVER O NUMERO DAS PEÇAS
USE ALCOHOL ONLY TO REMOVE PART NUMBERS
UTILICE ALCOHOL SOLAMENTE PARA ELIMINAR EL NUMERO DE LAS PIEZAS
Limpeza
Cleanig
Limpieza
5
Para facilitar a montagem, utilize uma parafusadeira elétrica.
To improve assembly, use an eletronic screwdriver.
Para facilitar el armado, utilice un destornillador eléctrico.

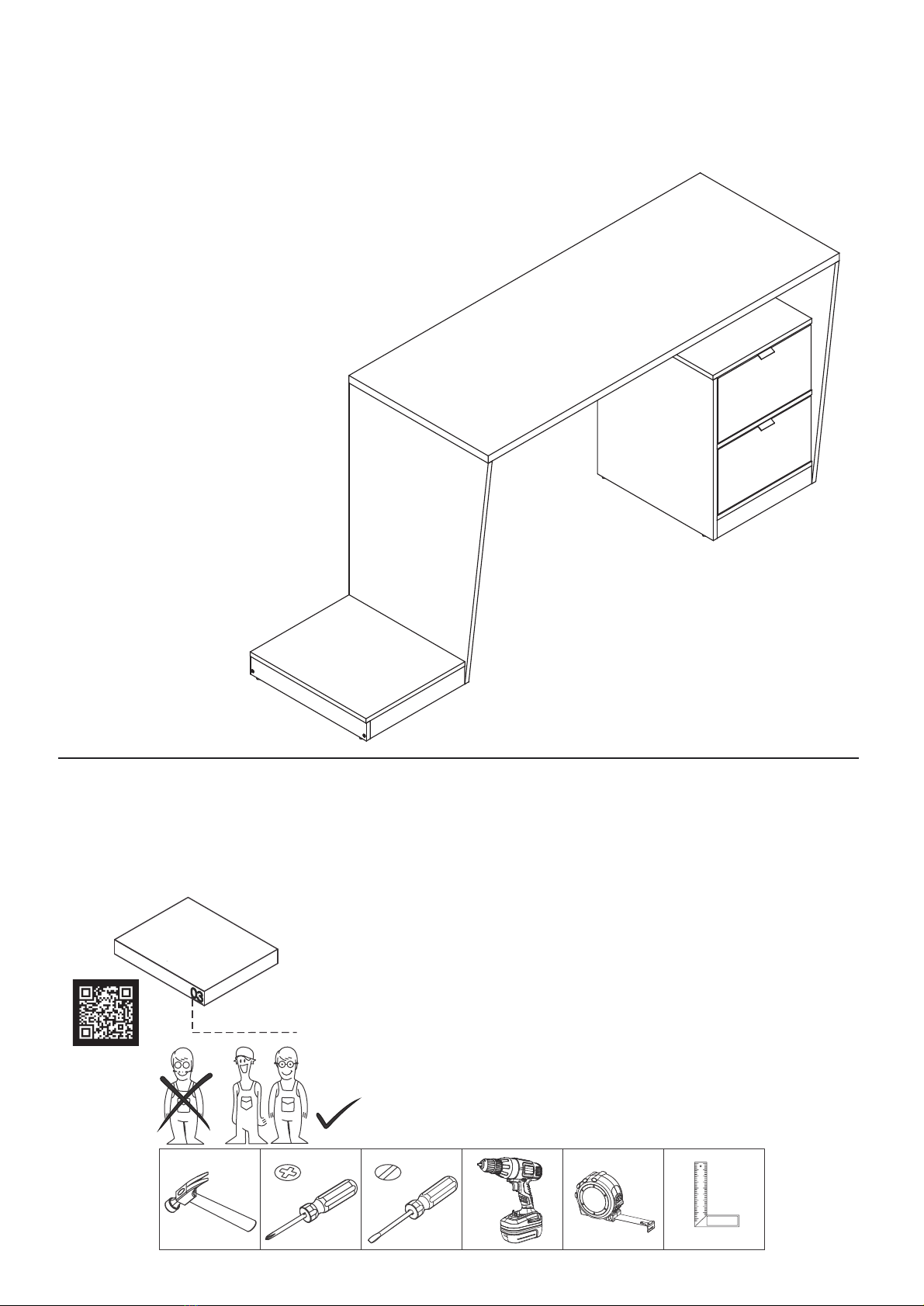

Dimensões e ferramentas
Dimensions and tools
Dimensiones y herramientas
Dimensões:
Dimensiones:
L: 1730 A: 810 P: 535 mm
Dimensions:
W: 68.11 H: 31.88 D: 21.06 inches
L: 1730 A: 810 P: 535 mm

COD BR: BMG 01-153
01
02 03
04
05
06
07
06
08
08
09
10
11
12
13

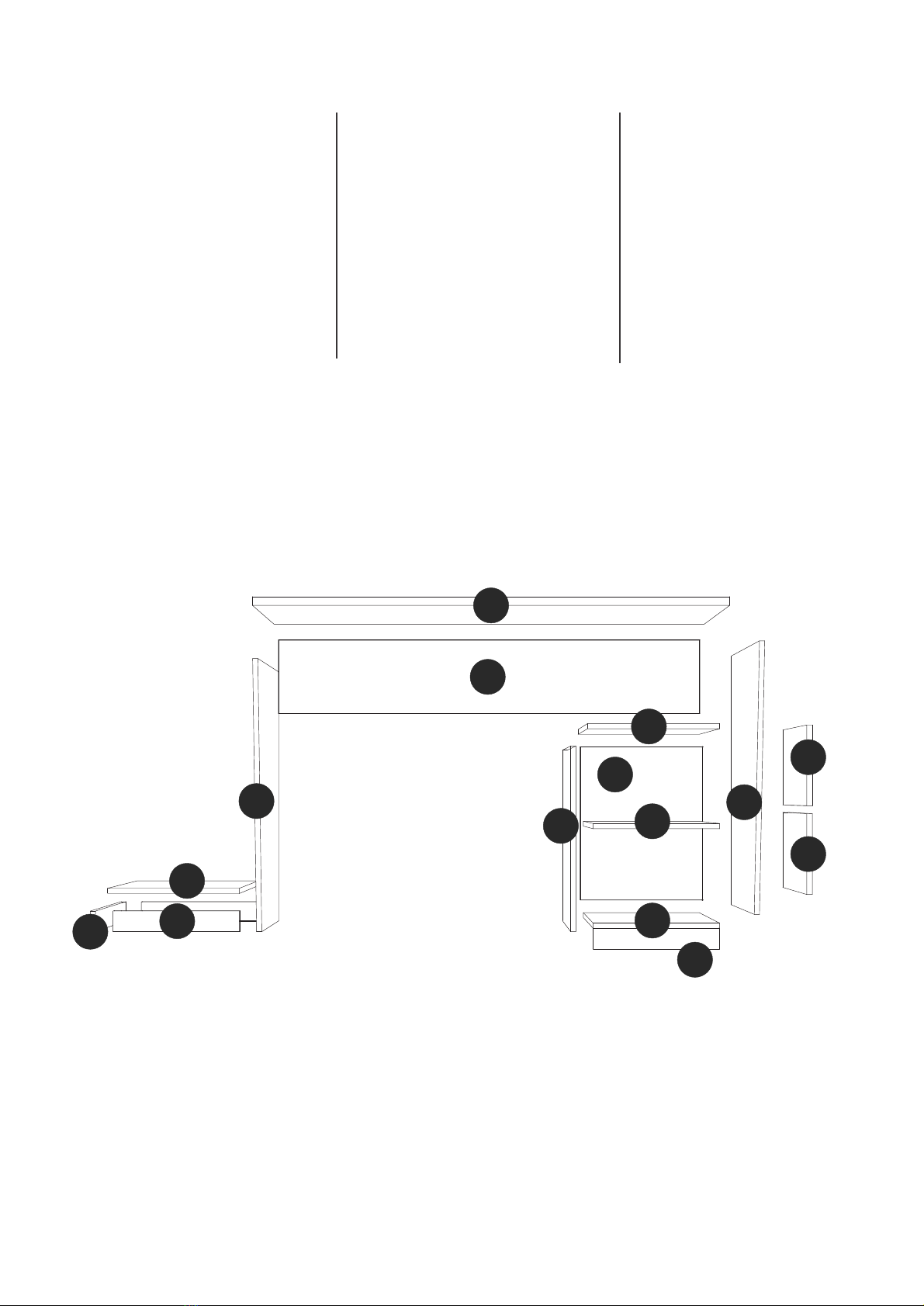

COSTA 15 mm BACK 0,59 in REVÉS 15mm
DIVISÓRIA PARTITION PARTICIÓN
LATERAL ESQUERDA
LATERAL DIREITA
LEFT SIDE
RIGHT SIDE
LATERAL IZQUIERDA
LATERAL DERECHA
TRAVESSA MAIOR LONGER TRAVERSE TRAVESAÑO MAYOR
RODAPÉ
TRAVESSA MENOR
BASEBOARD
LOWER TRAVERSE
RODAPIE
TRAVESAÑO MENOR
008 008 008
6
PEÇA DESCRIÇÃO QUANT. PIEZA DESCRIPCIóN CANTIDAD
PART DESCRIPTION QTY
TAMPO
PORTA
1
1
1
2
1
001
002
003
004
007
PRATELEIRA 2
005
TOP
DOOR
SHELF
TAPA
PUERTA
REPISA
1
006
TAMPO ARMARIO CABINET TOP TAPA ARMARIO
1
BASE PARA GABINETE
1
2
1
1
009
010
011
012
013
COMPUTER BASE BASE PARA COMPUTADORA
COSTA BACK REVÉS
1
1
1
1
2
1
2
1
1
1
2
1
1
1
1
1
1
2
1
2
1
1
1
2
1
1
1
001
002
003
004
007
005
006
009
010
011
012
013
001
002
003
004
007
005
006
009
010
011
012
013

8x30
4X50 CC
3,5X14 CC
10X10 C/C
3,5X16 CC
Garantia (exclusivo para o Brasil/exclusivo de Brasil/exclusive to Brazil):
A garantia dos produtos fabricados pela BRV Móveis, abrange eventuais defeitos-vícios de fabricação, no prazo
estabelecido pelo código de Defesa do Consumidor, em seu artigo 26.II. o qual prevê a garantia de 90 (noventa) dias.
EF 000107 x 5
EF 000106 x 24
SUPORTE ANGULAR X 2
ANGULAR SUPPORT X 2
SOPORTE ANGULAR X 2
PÉS REDONDOS x 8
ROUND FEET x 8
PIES REDONDOS x 8
EF 000025 X 4
EF 000043 X 4
PUXADOR x 2
HANDLE x 2
MANIJA x 2 SOPORTE PLASTICO x 2
SUPORTE PLÁSTICO x 2
PLASTIC SUPPORT x 2
EF 000714 X 5
TAPA FUROS x 20
STICKER x 20
TAPAS PLÁSTICAS x 20
GIZ x 1
CHALK x 1
TIZA x 1
7

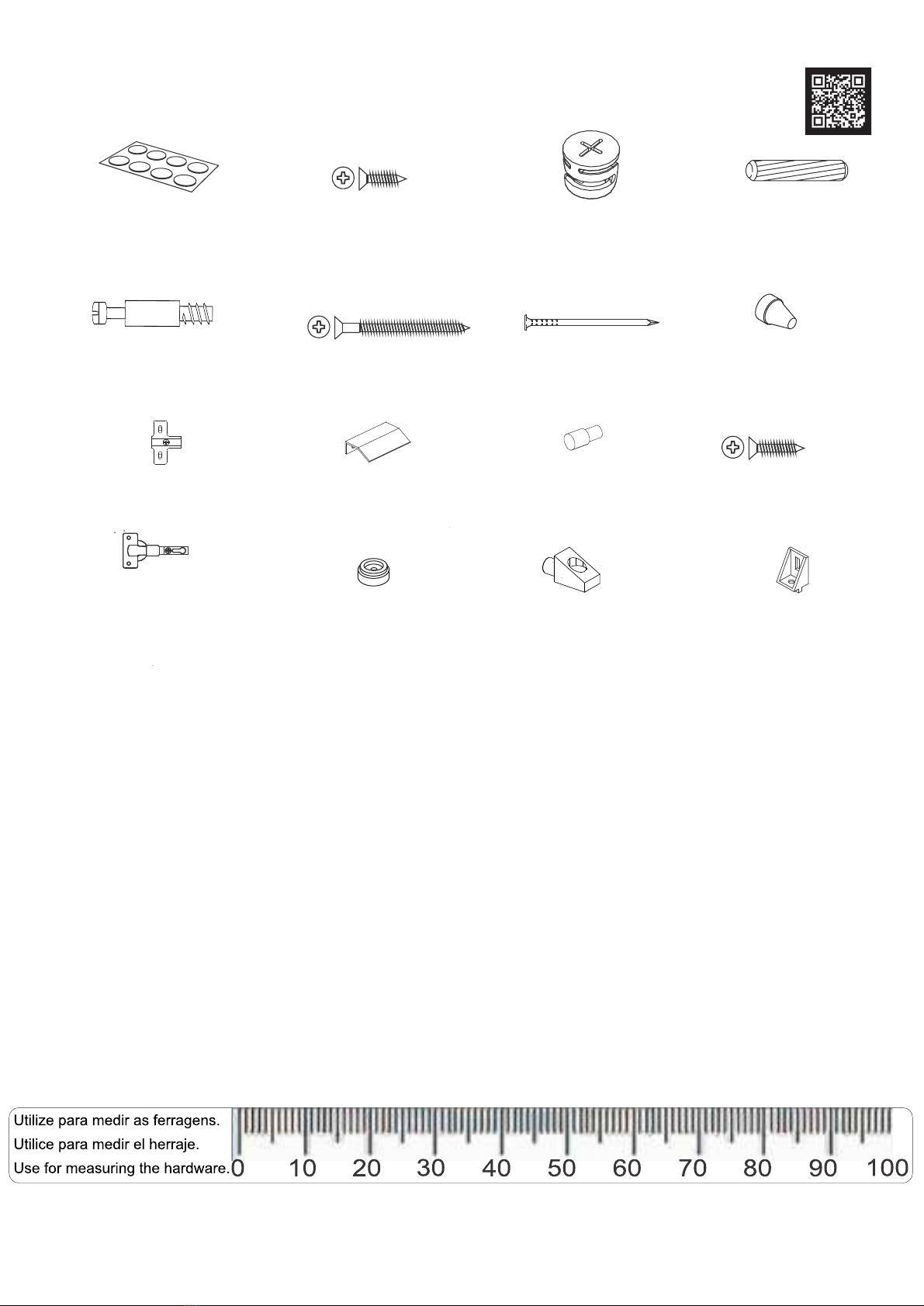

ACESSóRIOS INCLUÍDOS NA CAIXA 01 - HARDWARE INCLUDED IN BOX 01 - ACCESORIOS INCLUÍDOS EN LA CAJA 01
EF 000216 X 20 EF 000033 x 22
EF 000132 x 7
EF 000094 X 20 EF 000168 X 26

B
A
B
B
B
PASSO 1 / STEP 1 / PASO 1
8
A= 20KG - 44.09LB
Insira a ferragem EF 000094 nas peças 01, 02, 03 e 05.
Insert hardware EF 000094 into pieces 01, 02, 03 and 05.
Añade el herraje EF 000094 en las piezas 01, 02, 03 y 05.
EF 000094
B= 5KG - 11.02LB
01
02
03
05

EF 000043
PUXADOR
HANDLE
MANIJA
Fixe o puxador usando a ferragem EF 000106. Fixe a
ferragem EF 000043 usando a ferragem EF 000106.
Fix the handle using hardware EF 000106. Fix hardware
EF 000043 using hardware EF 000106.
Fije la manija utilizando el herraje EF 000106. Fije el
herraje EF 000043 utilizando el herraje EF 000106.
9
08
08
Insira o suporte plástico nas peças 04.
Insert the plastic support into pieces 04.
Añade el soporte plastico en las piezas 04.
Fixe a ferragem EF 000025 na peça 03 utilizando a ferragem EF 000106.
Insira a ferragem EF 000033.
Attach hardware EF 000025 at piece 03 using hardware EF 000106.
EF 000106
EF 000025
Insert hardware EF 000033.
Fije el herraje EF 000025 en la pieza 03 utilizando el herraje EF 000106.
Añadel el herraje EF 000033.
Insira a ferragem EF 000033 nas peças 02, 04, 05, 06, 07 e 11.
Insert hardware EF 000033 into pieces 02, 04, 05, 06, 07 and 11.
Añade herraje EF 000033 en las piezas 02, 04, 05, 06, 07 y 11.
SOPORTE PLASTICO
SUPORTE PLÁSTICO
PLASTIC SUPPORT
PASSO 3 / STEP 3 / PASO 3
PASSO 2 / STEP 2 / PASO 2
PASSO 4 / STEP 4/ PASO 4
11
11
02
04 05
06
06
07
03

Use a ferragem EF 000106 para fixar o suporte angular na
ranhura da peça 10.
Use hardware EF 000106 to attach the angular support in
piece 10.
Utilice el herraje EF 000106 para fijar el soporte angular en
la pieza 10.
EF 000714
Conecte as peças 06 e 10 utilizando ferragem EF 000106.
Connect pieces 06 and 10 using hardware EF 000106.
Junte las piezas 06 y 10 utilizando el herraje EF 000106.
PASSO 5 / STEP 5 / PASO 5
PASSO 6 / STEP 6 / PASO 6
PASSO 7 / STEP 7 / PASO 7
10
Insira a ferragem EF 000714 nas peças 03 e 04.
Insert hardware EF 000714 into pieces 03 and 04.
Añade el herraje EF 000714 an las piezas 03 y 04.
10
03
04
10
06

Insira a ferragem EF 000714 na peça 09.
Insert hardware EF 000714 into piece 09.
Añade herraje EF 000714 en la pieza 09.
EF 000714
Conecte as peças 09, 11 e 12 utilizando a ferragem EF 000107.
Connect pieces 09, 11 and 12 using hardware EF 000107.
Junte las piezas 09, 11 y 12 utilizando el herraje EF 000107.
EF 000107
EF 000714
EF 000168
Pés redondos
Pies redondos
Round feet

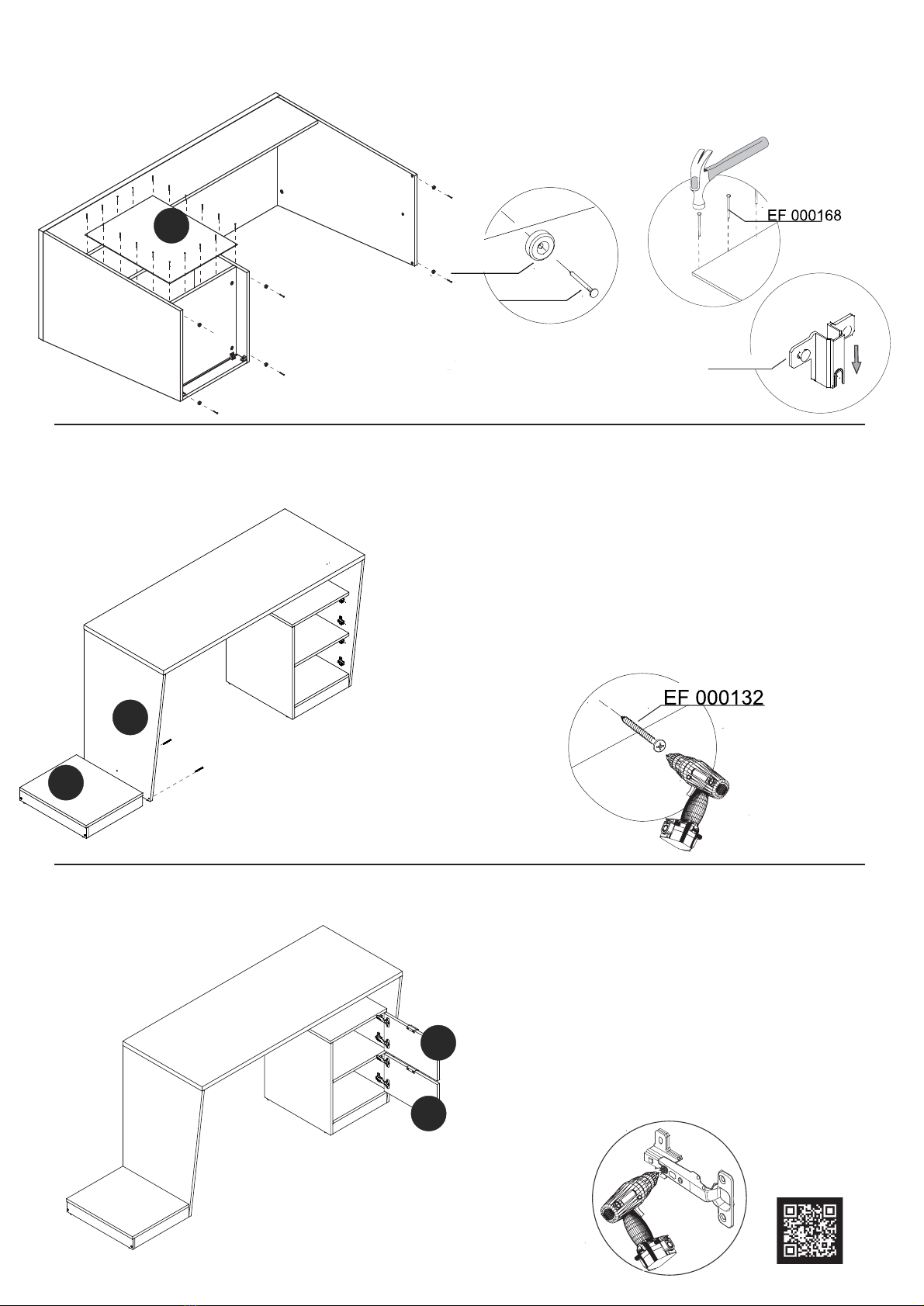

Fixe a peça 12 utilizando a ferragem EF 000132 e os pés utilizando a ferragem EF 000168.
Attach piece 12 using hardware EF 000132 and the feet using hardware EF 000168.
Fije la pieza 12 utilizando el herraje EF 000132 y los pies utilizando el herraje EF 000168.
PASSO 9 / STEP 9 / PASO 9
PASSO 10 / STEP 10 / PASO 10
11
09
09
11
11
12
12
11
11

12
PASSO 13 / STEP 13 / PASO 13
04
02
05
07
Conecte as partes montadas nos passos 11 e 12 utilizando a ferragem EF 000132.
Connect the parts assembled in steps 11 and 12 using hardware EF 000132.
Junte las partes armadas en los pasos 11 y 12 using hardware EF 000132.
04
05
Conecte as peças 04 e 05, insira a ferragem EF 000216 e gire para apertar.
Connect pieces 04 and 05, insert hardware EF 000216 and turn to tighten.
Junte las piezas 04 y 05, añade el herraje EF 000216 y gire para apretar.
07
02
Conecte as peças 02 e 07, insira a ferragem EF 000216 e gire para apertar.
Connect pieces 02 and 07, insert hardware EF 000216 and turn to tighten.
Junte las piezas 02 y 07, añade el herraje EF 000216 y gire para apretar.

01
03
PASSO 16 / STEP 16 / PASO 16
PASSO 14 / STEP 14/ PASO 14
PASSO 15 / STEP 15 / PASO 15
13
Conecte a peça 01, insira a ferragem EF 000216 e gire para apertar.
Connect piece 01, insert hardware EF 000216 and turn to tighten.
Junte la pieza 01, añade el herraje EF 000216 y gire para apretar.
EF 000025
Por favor, observe a posição da ferragem EF 000025
Please, note hardware EF 000025 position.
Por favor, observe la posición del herraje EF000025.
03
06
02
Use a ferragem EF 000107 para fixar as peças 03 e 10,
insira a ferragem EF 000216 e gire para apertar.
Use hardware EF 000107 to connect pieces 03 and 10,
insert hardware EF 000216 and turn to tighten.
Utilice el herraje EF 0001007 para juntar las piezas 03
y 10, añade el herraje EF 000216 y gire para apretar.
EF 000025
Por favor, observe a posição da ferragem EF 000025
Please, note hardware EF 000025 position.
Por favor, observe la posición del herraje EF000025.
Conecte as partes montadas nos passos 7 e 13 utilizando a ferragens EF 000107 e
EF 000714. Conecte a peça 06, insira a ferragem EF 000216 e gire para apertar.
Connect the parts assembled in steps 7 and 13 using hardwares EF 000107 and
EF 000714. Connect piece 06, insert hardware EF 000216 and turn to tighten.
Junte las partes armadas en los pasos 7 y 13 utilizando los herrajes EF 000107 y
EF 000714. Junte la pieza 06, añade el herraje EF 000216 y gire para apretar.
06
06
02
EF 000106
EF 000216
EF 000714
10
EF 000216
EF 000714
EF 000107

EF 000168
Pés redondos
Pies redondos
Round feet
EF 000025
09
Conecte as partes montadas nos passos 10 e 17 utilizando a ferragem EF 000132.
Connect the parts assembled in steps 10 and 17 using hardware EF 000132.
Junte las partes armadas en los pasos 10 y 17 using hardware EF 000132.
08
08
PASSO 17 / STEP 17 / PASO 17
PASSO 18 / STEP 18 / PASO 18
14
PASSO 19 / STEP 19 / PASO 19
02
Fixe a peças 08 ao móvel montado.
Fix pieces 08 at the assembled furniture.
Fije la piezas 08 al mueble armado.
13
Fixe a peça 13 e os pés utilizando a ferragem EF 000168.
Attach piece 13 and the feet using hardware EF 000168.
Fije la pieza 13 y los pies utilizando el herraje EF 000168.
Por favor, observe a posição da ferragem EF 000025.
Please, note hardware EF 000025 position.
Por favor, observe la posición del herraje EF 000025.

PASSO 21 / STEP 21 / PASO 21
PASSO 20 / STEP 20 / PASO 20
15
