aqua technix AQUA Mini 3 User manual

DE Original Gebrauchsanweisung
EN Original installation and operating manual
FR Instructions de montage et d‘utilisation originales
NL
Gebruiksaanwijzing
CS Návod k obsluze
AQUA Mini
D42.02.014-P
Umwälzpumpen, normalsaugend
Swimming pool lter circulation pumps, non-self priming
Pompes de circulation, non auto-amorçantes
Circulatiepompen, normaalzuigend
Oběhová čerpadla s normálním sáním

| 2
DE Original Gebrauchsanweisung
Umwälzpumpen, normalsaugend Seite 3
EN Original installation and operating manual
Swimming pool lter circulation pumps, non-self priming Page 10
FR Instructions de montage et d‘utilisation originales
Pompes de circulation, non auto-amorçantes Page 17
NL Gebruiksaanwijzing
Circulatiepompen, normaalzuigend Pagina 24
CS Návod k obsluze
Oběhová čerpadla s normálním sáním Straně 31

3 |
!
D42.02.005-P
1. Allgemeines
AQUA TechniX GmbH, Neunkirchen am Sand
2. Sicherheitshinweise
Mögliche Fehlanwendungen:
- Einbau der Pumpe bei verspanntem Zustand des Rohrsystems.
- Betrieb der Pumpe außerhalb des Einsatzbereichs, z. B. zu hoher Systemdruck.
- Öffnen und Instandhalten der Pumpe durch nicht qualifiziertes Personal.
Diese Pumpe kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten
physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen
benutzt werden, wenn sie beaufsichtigt oder bezüglich des sichereren Gebrauchs der Pumpe
unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht
mit der Pumpe spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.
Diese Betriebsanleitung enthält Hinweise, die bei Aufstellung,
Inbetriebnahme, Betrieb und Wartung der Pumpe zu beachten sind.
Daher ist es wichtig, vor der Aufstellung der Pumpe, die
Betriebsanleitung sorgfältig zu lesen und am Einsatzort der
Maschine aufzubewahren. Die Betriebsanleitung muss jederzeit für
das bedienende Personal verfügbar sein.
Sicherheitszeichen
Warnung - Elektrische Spannung
Gefahr - bei Nichtbeachtung der Vorschriften erhöht sich das Risiko,
dass Personen und/oder Sachen Schaden nehmen.
Restrisiken
Herabfallende Teile
Die Tragösen am Motor sind nur für das Gewicht des Motors ausgelegt. Beim Anhängen eines kompletten
Pumpenaggregats können die Tragösen abbrechen.
- Pumpenaggregat, bestehend aus Motor und Pumpe, sowohl motor- als auch pumpenseitig anhängen.
- Nur geeignete und technisch einwandfreie Hebezeuge und Lastaufnahmemittel verwenden.
- Nicht unter schwebenden Lasten aufhalten.
DE

| 4
4. Montage
Der Aufstellungsort der Pumpe muss trocken und gut belüftet sein.
Sollte die Pumpe in einem geschlossenen Raum aufgestellt
werden, muss ein Wasserablauf vorhanden sein.
Die Größe des Bodenablaufs richtet sich vor allem nach der Größe
des Schwimmbeckens, dem Umwälzvolumenstrom, aber auch nach
möglichen Leckagen im Badewasserumwälzsystem.
Die Umgebungstemperatur darf 40 °C nicht überschreiten.
D42.02.006-P
Achtung
Rotierende Teile
Scher- und Quetschgefahr besteht aufgrund von offenliegenden rotierenden Teilen.
- Alle Arbeiten nur bei Stillstand der Pumpe durchführen.
- Vor Arbeiten die Pumpe gegen Wiedereinschalten sichern.
- Unmittelbar nach Abschluss der Arbeiten alle Schutzeinrichtungen wieder anbringen bzw. in Funktion
setzen.
Elektrische Energie
Bei Arbeiten an der elektrischen Anlage besteht durch die feuchte Umgebung erhöhte Stromschlaggefahr.
Ebenso kann eine nicht ordnungsgemäß durchgeführte Installation der elektrischen Schutzleiter zum
Stromschlag führen, z. B. Oxidation oder Kabelbruch.
• Sicherstellen, dass Schwimmbecken und Schutzbereich nach den regional geltenden Vorschriften
installiert, in Betrieb genommen und betrieben werden.
• Vor Arbeiten an der elektrischen Anlage folgende Maßnahmen ergreifen:
- Anlage von der Spannungsversorgung trennen.
- Warnschild anbringen: „Nicht einschalten! An der Anlage wird gearbeitet.“
- Spannungsfreiheit prüfen.
• Elektrische Anlage regelmäßig auf ordnungsgemäßen Zustand prüfen.
Heiße Oberflächen
Der Elektromotor kann eine Temperatur von bis zu 70 °C erreichen. Dadurch besteht Verbrennungsgefahr.
- Motor im Betrieb nicht berühren.
- Vor Arbeiten an der Pumpe Motor erst abkühlen lassen.
3. Allgemeine Hinweise
Es ist für einen sorgfältigen Transport zu sorgen. Bei der Zwischenlagerung sind hohe Luftfeuchtigkeit und
wechselnde Temperaturen zu vermeiden. Unsere Pumpe ist für das Umwälzen des Schwimmbadwassers
konzipiert. Von uns verwendete Kunststoff-Materialien, die mit dem Medium in Berührung kommen, sind
überwiegend aus verstärktem PP hergestellt. Die Wassertemperatur darf 40 (60) °C nicht überschreiten.
Wir können keinerlei Haftung übernehmen, wenn unsere Montage- und Betriebsanleitung nicht beachtet
wird.
Achtung

5 |
D42.02.010-P
200
60
D42.02.008-P
D42.02.009-P
Achtung
Achtung
Achtung
Achtung

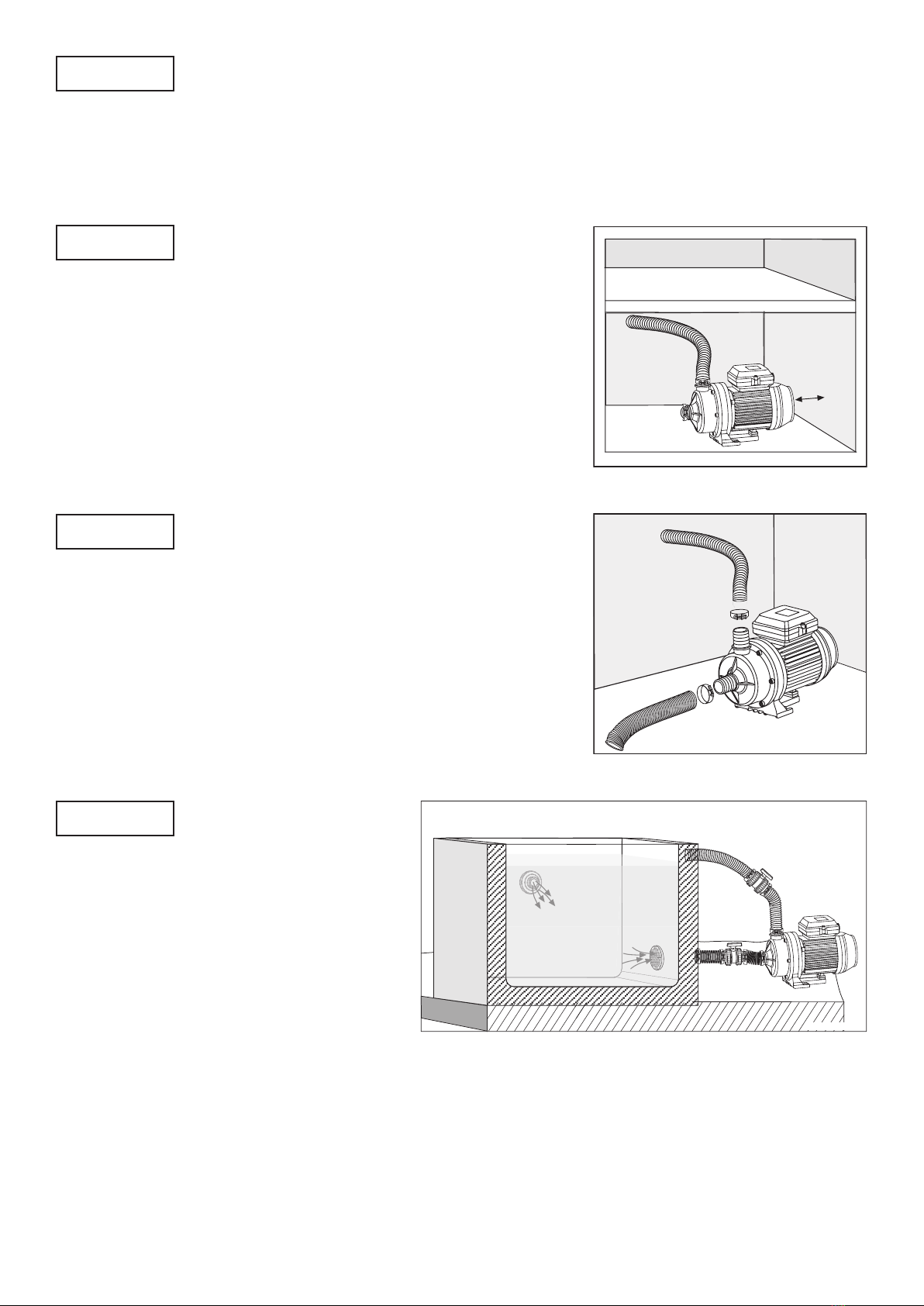

Durch geeignete Maßnahmen ist sicherzustellen, dass Körper- oder
Luftschall der Pumpe nicht in unzulässiger Weise die Umgebung
beeinträchtigen. Um einen Ausbau der Motoreinheit nicht zu
blockieren, befestigen Sie diese mit Schrauben, Gewinde oder
Dübel im Fundament. Bitte beachten Sie, dass ausreichend Abstand
zwischen Motorlüfterhaube und Wand vorhanden ist, min. 60 mm,
um die Motoreinheit ausbauen zu können.
Wir empfehlen zum Beispiel einen Spiralschlauch mit einer
Schlauchschelle als Verbindung zwischen dem Schwimmbecken
und der Pumpe zu verwenden.
Die Anschlussmöglichkeit bei der Aqua Mini 4/38 ist durch
Verwendung von Tüllen flexibel und leicht lösbar.
Die Saugleitung ist möglichst kurz zu halten.
Die Pumpe muss horizontal und trocken
aufgestellt werden. Die Aqua Mini 4/38
ist eine normalsaugende Pumpe und darf
deshalb nur unterhalb des Wasserniveaus
(Zulaufbetrieb, maximal 3 m) montiert
werden. In der Saug- und Druckleitung ist ein
Absperrschieber vorzusehen.
Aufstellen im Servicebereich
Die Aufstellung der Pumpe hat im Servicebereich, z. B.
Betriebsraum, Schacht oder Gartenhaus, zu erfolgen.

| 6
!
ON
OFF
0
C°
+10
-20
-10
+20
D42.02.011-P
Achtung
Achtung
Achtung

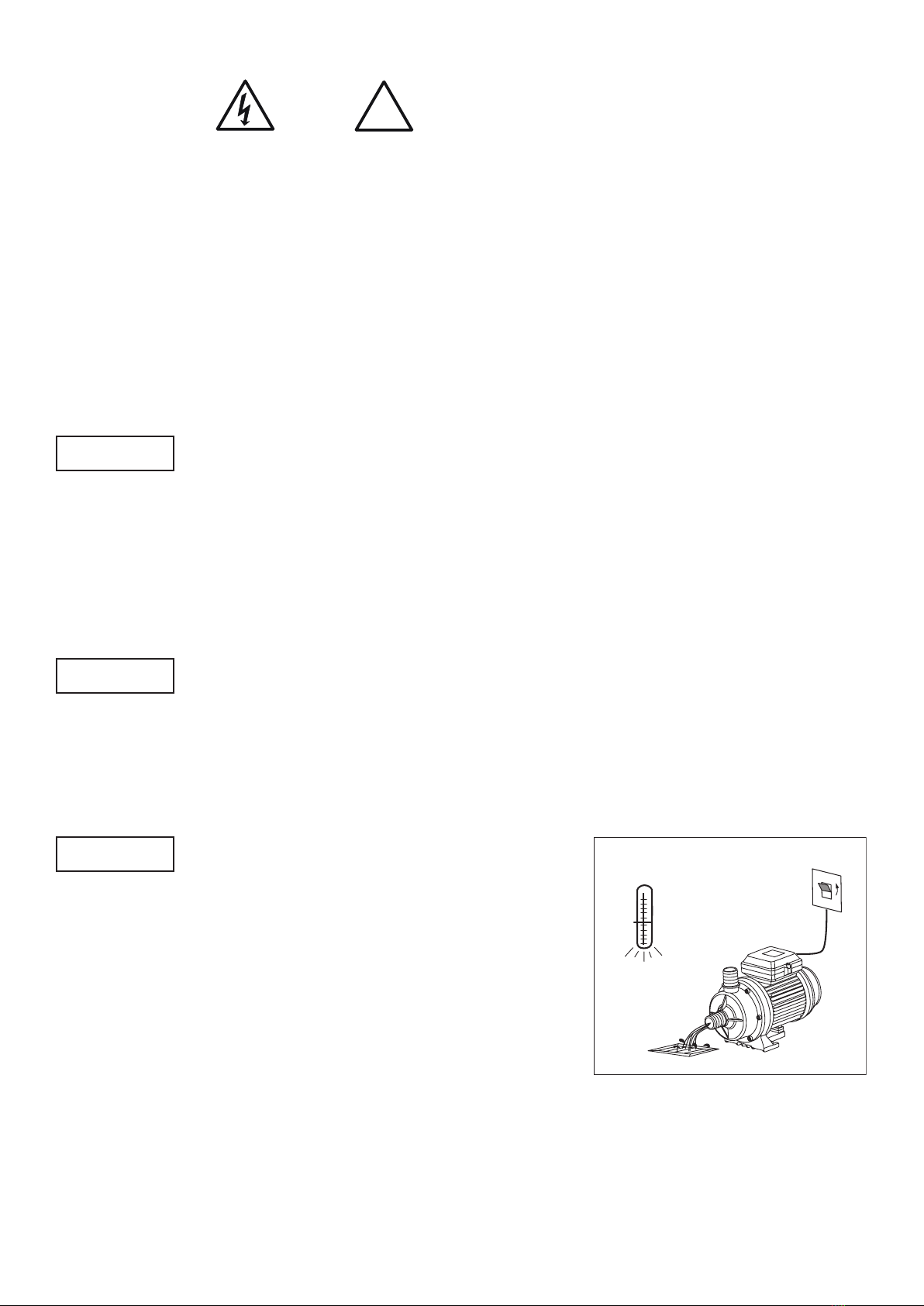

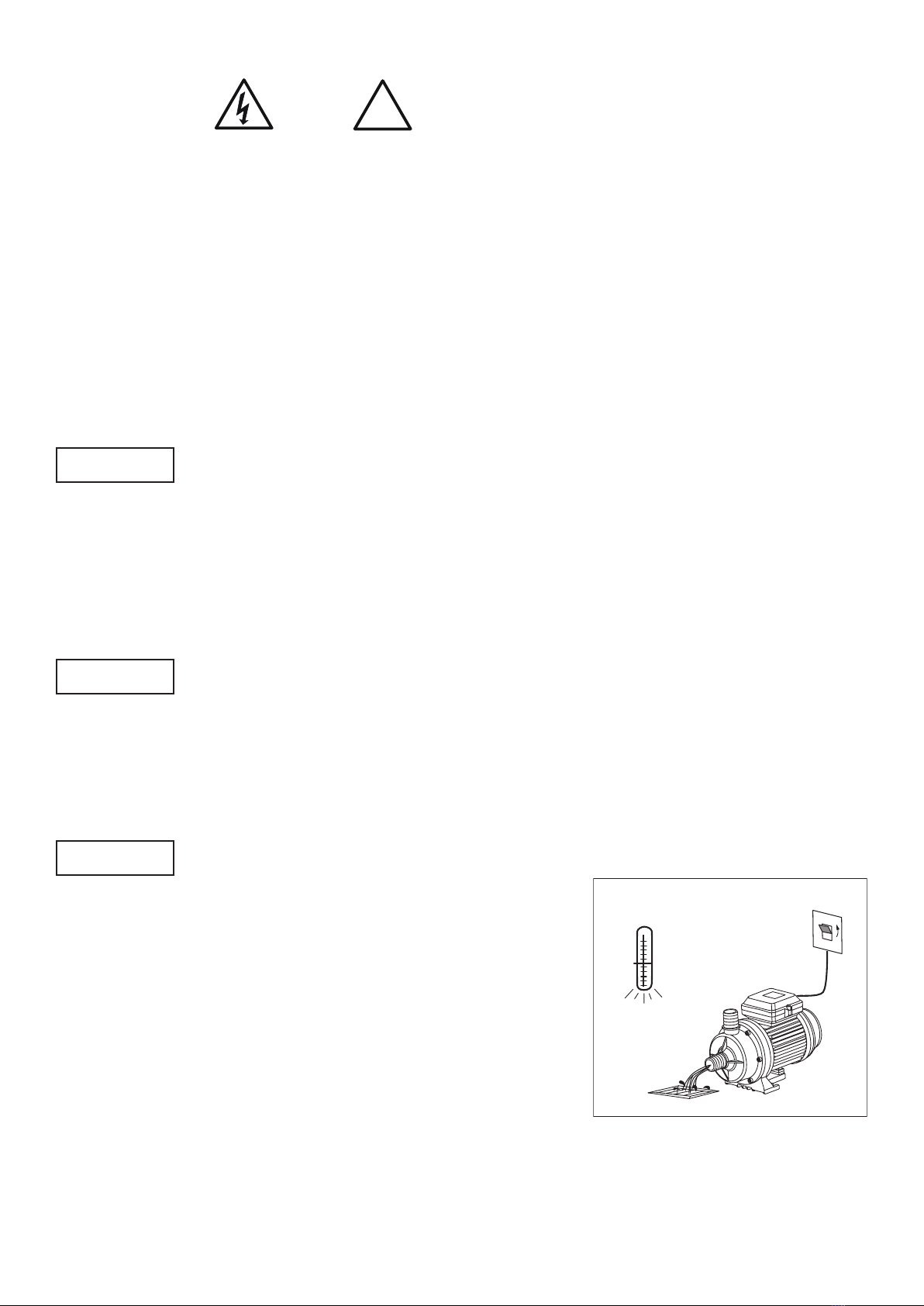

5. Netzanschluss
Elektroanschluss nur durch einen Fachmann!
Vor Durchführung der Elektro- oder Wartungsarbeiten sind alle Teile spannungsfrei zu machen.
Der Einsatz unserer Schwimmbadpumpen ist nur für Schwimmbecken und deren Schutzbereiche zulässig,
die die DIN/VDE 0100 Teil 702 erfüllen. Die Pumpe darf nur über einen Fehlerstromschutzschalter von
I∆N≤30 mA betrieben werden.
Bitte darauf achten, dass in der Elektroinstallation eine Trennvorrichtung vorgesehen ist, die das Abtrennen
vom Netz mit mindestens 3 mm Kontaktöffnung jedes Poles gestattet.
Entsprechend der Norm müssen die Leitungstypen H05RN–F bzw. H07RN–F verwendet werden.
Zusätzlich muss der zulässige Mindestquerschnitt entsprechend der Motorleistung und der Leitungslänge
angepasst werden. Die Einphasenmotoren (Wechselstrom) verfügen über einen eingebauten
Wicklungsschutzkontakt.
6. Erstinbetriebnahme
Pumpe und Saugleitung langsam bis zum Druckanschluss mit Wasser füllen. Die Pumpe nicht trocken
laufen lassen! Auch nicht zur Drehrichtungskontrolle!
Die eingebauten Absperrorgane in Saug- und Druckleitung müssen bei Betrieb völlig geöffnet sein.
Achten Sie vor Inbetriebnahme oder nach längerem Stillstand auf ein freies Drehen der Pumpenwelle.
7. Wartung
Vor Durchführung der Wartungsarbeiten ist die Pumpe vom Stromnetz zu trennen. Bitte saug- und
druckseitige Absperrorgane schließen.
Sollte die Anlage für längere Zeit nicht benutzt werden, ist eine vollständige Entleerung und Reinigung der
Pumpe dringend zu empfehlen.
Bei Frostgefahr ist die Pumpe rechtzeitig zu entleeren. Entleerung
erfolgt durch Abziehen des Saugschlauches. Frostgefährdete
Leitungen ebenfalls entleeren.
Bei jeglichen Wartungsarbeiten ist die Pumpe vom Stromnetz
zu trennen.

7 |
!
Technische Daten bei 50 Hz AQUA Mini 3 AQUA Mini 4 AQUA Mini 6
Saug Sa / Druck Da (Tülle) Ø32 / Ø32 Ø32 / Ø32 Ø38 / Ø38
Empf. Saug-/Druckleitung, Schlauch, d 1 ¼ / 1 ¼ 1 ¼ / 1 ¼ 1 ½ / 1 ½
Leistungsaufnahme P1(kW) 1~ 230 V 0,25 0,33 0,39
Leistungsabgabe P2(kW)
1~ 230 V 0,12 0,16 0,20
Nennstrom (A) 1~ 230 V 1,20 1,50 1,95
Gewicht (kg) 4,60 4,60 4,70
Für Normspannung nach DIN IEC 60038 und DIN EN 60034 (Eurospannung).
Geeignet für Dauerbetrieb bei 1~ 220 - 240 V.
Toleranzen ± 5%.
1) Gemessen mit Schallpegelmeßgerät nach DIN 45635.
10. Technische Daten
* Erläuterung Wassertemperatur 40 (60) °C:
40 °C: gilt für maximale Wassertemperatur im Sinne des GS-Zeichens.
(60 °C): Pumpe ist ohne Weiteres für eine max. Wassertemperatur von 60 °C einsetzbar/ausgelegt.
D42.02.012-P
D42.02.013-P
Technische Änderungen vorbehalten!
Achtung

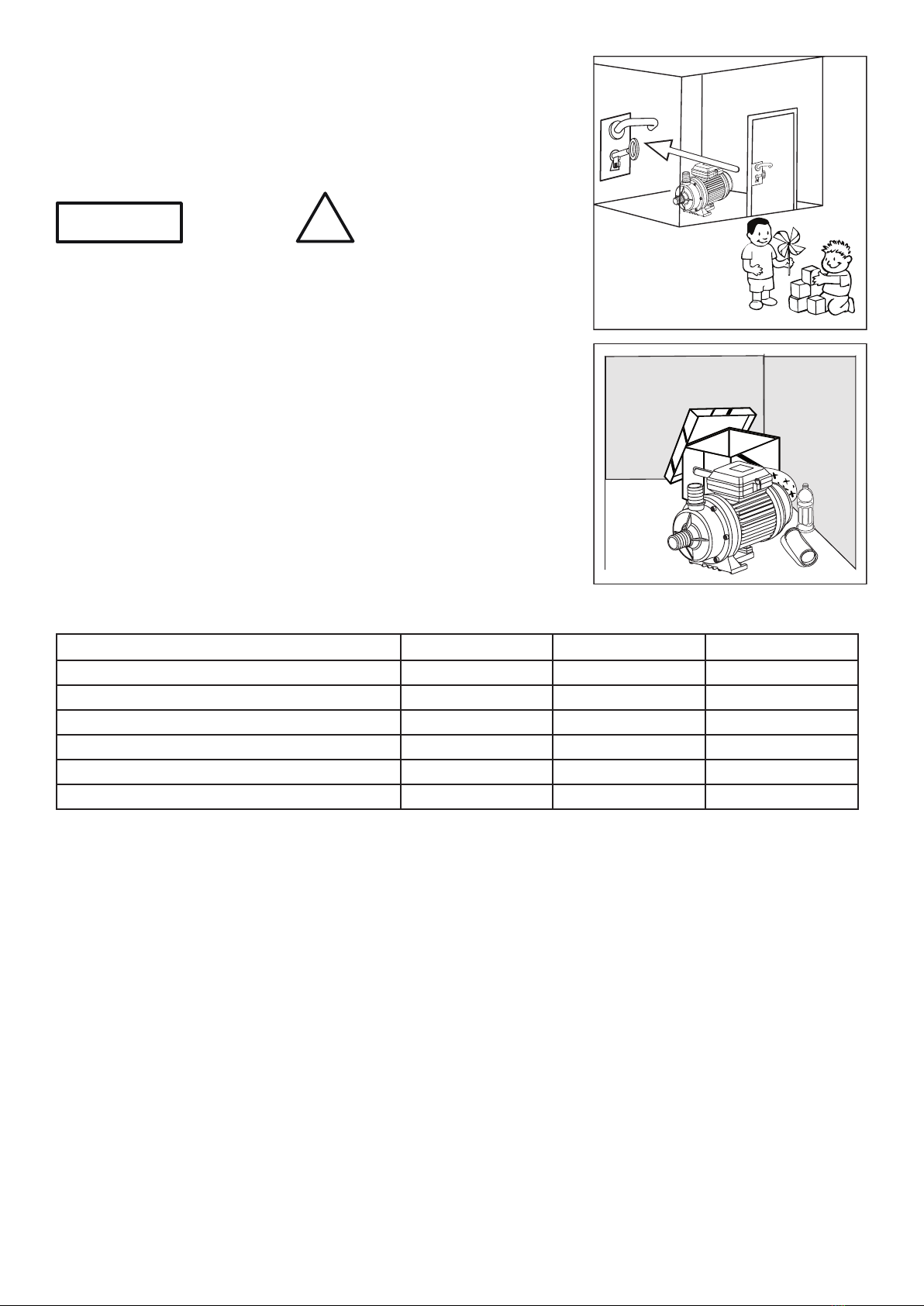

8. Reparaturen
Alle Reparaturen dürfen nur durch den autorisierten
Kundendienst durchgeführt werden.
9. Empfehlung
Pumpen nur in gut vor Kindern gesicherten und abgeschlossenen
Räumen aufbauen.
Achten Sie auf die Eigenbelüftung des Motors. Der Aufstellungsort
der Pumpe muss trocken und gut belüftet sein.
Bitte keinerlei Fremdkörper in unmittelbarer Nähe der Pumpe
aufstellen.
Schutzart des Motors
Wärmeklasse
Drehzahl (min-1) ca.
Dauerschalldruckpegel dB(A) max.
Wassertemperatur (°C) max.
Gehäuseinnendruck (bar) max.
IP X5
F
2840
70 1)
40 (60)*
2,5

| 8
Technische Änderungen vorbehalten!
10. Technische Daten
190
d
d
85
8
144
110
73
max. L
90
120
140
~ 60
105
10
Da
Sa
KL42.02.004-P
Q [m³/h
]
05
10
15
H [m]
10
8
6
4
2
Mini 6
Mini 4
Mini 3
Typ d max. L
AQUA Mini 3 Ø32 315
AQUA Mini 4 Ø32 305
AQUA Mini 6 Ø38 305

9 |
Pumpe saugt nicht an Pumpe ist undicht Zu geringer Förder-
strom Pumpe ist laut Pumpen-Motor läuft
nicht an Motorgeräusch Ursachen Abhilfe
X X Saugleitung undicht Saugleitung auf Dichtheit
überprüfen
XGleitringdichtung undicht Gleitringdichtung vom
Fachmann austauschen *)
XPumpengehäuse ohne
Wasser
Pumpengehäuse mit Was-
ser auffüllen
X X Saugsieb ist verstopft Saugsieb muss gereinigt
werden
XSaugleitung nicht unter
Wasser
Saugleitung tiefer ins Was-
ser eintauchen
X X Pumpe über Wasserniveau Pumpe unter Wasserniveau
stellen
X X Saugleitung zu klein Saugleitung vergrößern XSaug- oder Druckleitung
verstopft
Saug- und Druckleitung
reinigen
X X Fremdkörper in der Pumpe Pumpe und Laufrad über-
prüfen und reinigen
XStromzufuhr unterbrochen Stromzufuhr und Sicherun-
gen kontrollieren
XKondensator defekt Kondensator austauschen
XKugellager defekt Kugellager austauschen
X X Pumpe blockiert (Sand in
der Pumpe)
Stromzufuhr unterbrechen,
mit einem Schraubendre-
her Leichtgängigkeit der
Motorwelle prüfen *)
*) Bitte vom Fachmann die Ursache der Störung überprüfen lassen!
Mögliche Defekte, Ursachen und Abhilfe

| 10
!
D42.02.005-P
1. General
AQUA TechniX GmbH, Neunkirchen am Sand
2. Safet y
Possible user errors
- Installation of the pump with the pipes under tension.
- Operation of the pump outside the area of application as specified on the datasheet for e.g. excessive
system pressure.
- Opening and servicing of the pump by unqualified persons.
This user guide contains basic instructions that must be followed
during installation, start-up, operation and maintenance of the pump.
The safety instructions must be observed.
Therefore, this manual must be carefully read before installation and
should be at all times available at the installation site. The manual
must always be available to the personnel in charge.
This pump can be used by children aged 8 and over as well as by persons with limited physical,
sensory or mental capacity or by people with a lack of experience or knowledge, provided that they
are supervised or have been instructed in the safe use of the pump and understand the resulting
dangers. Children may not play with the pump. Cleaning and user maintenance may not be carried
out by children without supervision.
Safety Symbols
Warning – Voltage
Danger – for safety warnings which, when ignored, may constitute a
hazard for the machine and/or for persons.
Residual risks
Suspension parts - Risk of crushing from falling parts
The lifting lugs on the motor are only intended for holding the weight of the motor. If they are used to lift the
complete pump unit, the lugs can break off.
- Make sure that the complete pump unit, that is both the motor and pump are supported.
- Only use suitable lifting gear and load handling devices that are in perfect working order.
- Do not stand under suspended loads.
EN

11 |
D42.02.006-P
Caution
Rotating parts
Risk of crushing or shearing from exposed rotating parts.
- Do not perform any work on the pump unless the power is shut down.
- Before starting work, make sure the pump cannot inadvertently be switched on again.
- Directly after finishing work, refit/reactivate all protective devices
Electricity
When working on the electrical unit, there is an increased risk of electrocution due to the damp
surroundings.
Incorrectly installed protective conductors can also lead to electrocution for e.g. as a result of oxidation or
cable breakage.
• Make sure that the swimming pool and its surrounding protective zone are installed, commissioned and
operated in accordance with the relevant local regulations.
• Before working on the electrical system, take the following precautions:
- Disconnect the system from the electrical power supply.
- Attach a warning sign: ”Do not switch on! Work in progress on the system.“
- Check the absence of voltage.
• Regularly check that the electrical system is in proper working order.
Hot surfaces
Risk of burns - the electric motor can reach temperatures of up to 70 °C.
- Do not touch the motor while it is running.
- Let the motor cool down before working on the pump.
3. General
Please take the necessary precautions when transporting the pump. During transportation, avoid
intermediate storage in a damp location or locations subject to significant temperature fluctuations. The
pumps have been designed for the circulation of swimming pool water. Most plastic components that come
into contact with the pumping medium are made of reinforced polypropylene (PP) and thus are highly
resistant to corrosion by pool water. The water temperature must not exceed 40 (60) °C. Non-compliance
with our installation and operating instructions will void any warranty.
Caution
4. Installation
The installation site of the pump must be dry and well ventilated.
When installed in a closed room, a drainage connected to the
sewers must be installed.
The size of the floor drain depends mainly on the size of the
swimming pool and the circulation flow rate but also on possible
leaks within the pool water circulation system.
The ambient temperature must not exceed 40 °C.

| 12
200
60
D42.02.008-P
D42.02.009-P
D42.02.010-P
Caution
Caution
Caution
Caution
Implement appropriate measures to attenuate the noise generated
by the pump to avoid damage to the environment. Fastening the
pump to the foundation should be effected exclusively by means of
bolts, threads or dowels, in order to avoid blocking the removal of
the motor unit! Make sure that there is enough space between fan
cover and wall, minimum 60 mm.
We recommend the use of a spiral hose and a hose clamp to
connect the pump to the pool.
The connection to the pump is easy to undo and can be realised in
several ways due to the use of nozzles.
Keep the suction line as short as possible.
The pump should be installed horizontally
in a dry area. The Aqua Mini 4/38 is non-
self priming and must be installed below
the water level (up to 3 m max.). Suction
and pressure line are to be fitted with shut-
off valves.
Installation in the service area
The pump must be installed in the service area, e.g. operating room,
shaft or shed.

13 |
!
ON
OFF
0
C°
+10
-20
-10
+20
D42.02.011-P
Caution
Caution
Caution
5. Electrical Connection
All electrical connections should be performed by a qualified expert only!
Make sure all parts are free of tension before doing any maintenance work or electrical work.
The use of pumps for swimming pools and the restricted area around them is only permitted if pumps are
installed in accordance with DIN/VDE 0100 part 702. The supply circuit has to be protected with a fault
current contactor with a nominal fault current of I∆N≤30 mA.
Please make sure that the electrical installation has a disconnecting device, which allows disconnecting
from the power supply with a minimum of 3 mm contact gap at each pole. In accordance with norm
requirements an electrical cable type H05RN-F or H07RN-F must be used. Please ensure that the diameter
of the electrical cable used adequately accommodates for the power of the motor and the length of the
cable. Pumps with single-phase motor are equipped with a built-in overload switch.
6. Initial Start-up
Slowly fill the pump until the water level reaches the outlet connection. Never operate the pump without
water even when checking the rotation direction of the motor!
Ensure that all valves in the suction and pressure lines are completely open.
Before initial start-up and after extended periods of downtime make sure the pump shaft turns freely.
7. Maintenance
Before carrying out any maintenance work, the electricity supply to the pump must be switched off. Close
the shut-off valves on the suction and on the pressure line.
The pump is to be thoroughly drained and cleaned after extended periods of storage or down-time.
If there is danger of freezing during prolonged periods, the pump
must be drained ahead of time. For this purpose remove the suction
hose in order to drain off all liquid. Drain all pipes subject to freezing.
Before doing any maintenance work, switch off the pump and
disconnect it from the power supply.

| 14
10. Technical Data
* Explanation of water temperature 40 (60) °C:
40 °C: max. water temperature as certified by the GS approval.
(60 °C): pump in its current design is however usable/designed for a max. water temperatureof 60 °C.
!
Caution
Technical data at 50 Hz AQUA Mini 3 AQUA Mini 4 AQUA Mini 6
Inlet Sa / outlet Da (Rp) Ø32 / Ø32 Ø32 / Ø32 Ø38 / Ø38
Recommended inlet/outlet, PVC pipe, d (mm) 1 ¼ / 1 ¼ 1 ¼ / 1 ¼ 1 ½ / 1 ½
Power input P1(kW) 1~ 230 V 0.25 0.33 0.39
Power output P2(kW) 1~ 230 V 0.12 0.16 0.20
Rated current (A)
1~ 230 V 1.20 1.50 1.95
Weight (kg) 4.60 4.60 4.70
For standard voltage according to DIN IEC 60038 and DIN EN 60034 (Euro-voltage).
Suitable for continuous operation at 1~ 220 - 240 V
Tolerances ±5 %.
1) Measured with phonometer according to DIN 45635.
D42.02.012-P
D42.02.013-P
Subject to technical modifications!
8. Repairs
Repair are only to be done by an authorized service center.
9. Recommendations
Only install the pump in a lockable room, out of the reach of
children.
Ensure the motor’s cooling. The installation site must be dry and
well ventilated.
Never obstruct the air supply to the fan by putting any objects on the
pump or too close to the pump.
Type of motor enclosure
Thermal class
Motor speed approx. (rpm)
Max. continuous sound intensity level dB(A)
Max. water temperature (°C)
Max. casing interior pressure (bar)
IP X5
F
2840
70 1)
40 (60)*
2,5

15 |
Subject to technical modifications!
10. Technical Data
190
d
d
85
8
144
110
73
max. L
90
120
140
~ 60
105
10
Da
Sa
KL42.02.004-P
Q [m³/h
]
05
10
15
H [m]
10
8
6
4
2
Mini 6
Mini 4
Mini 3
Typ d max. L
AQUA Mini 3 Ø32 315
AQUA Mini 4 Ø32 305
AQUA Mini 6 Ø38 305

| 16
Pump doesn‘t
prime Pump leaks Flow rate is too weak Pump is noisy Pump/motor
doesn‘t start Motor is noisy Reason Solution
X X Leakage in inlet pipe Check the inlet pipe for
leakage
XMechanical seal is leaky Replace it (to be done by
an expert)
XNo water in pump casing Fill pump casing with water X X Strainer is clogged Clean the strainer XSuction line not below
water level Lower the suction line
X X Pump above water level Install pump below water
level
X X Dia. of suction line too
small
Use a suction line with
larger dia.
XSuction and pressure line
clogged
Clean suction and pressure
line
X X Foreign object in the pump Check and clean pump,
strainer and impeller
XPower supply interrupted Check power supply and
fuses
XDefective condenser Replace condenser
XDefective bearing Replace bearings
X X Pump is blocked
(due to sand)
Stop power supply and
make sure pump turns free-
ly, by using a screwdriver *)
* The cause of the malfunction is to be determined by an expert.
Malfunctions / Trouble shooting

17 |
!
D42.02.005-P
1. Généralités
AQUA TechniX GmbH, Neunkirchen am Sand
2. Sécurité
Consignes de sécurité sources de problèmes à éviter:
- Montage de la pompe avec canalisation déformée.
- Utilisation de la pompe hors du domaine d’utilisation spécifié dans la fiche technique de la pompe (par
ex. pression système trop élevée).
- Ouverture et maintenance de la pompe par une personne non qualifiée.
Le présent mode d’emploi donne des instructions de base qui
doivent être respectées lors de l’installation, de l’utilisation et de
l’entretien. Il est donc indispensable qu’il soit lu avant le montage.
Il doit constamment être à disposition sur le site d’utilisation du
personnel chargé de l’entretien.
Cette pompe peut être utilisée par des enfants âgés de 8 ans et plus ainsi que par des personnes
ayant des capacités physiques, sensorielles ou intellectuelles limitées, ou ayant une expérience ou
une connaissance insuffisante du produit, si elles se trouvent sous surveillance ou ont été initiées
à l'utilisation sûre de la pompe et comprennent les dangers en découlant. Les enfants ne doivent
pas jouer avec la pompe. Le nettoyage et la maintenance dévolue à l’utilisateur ne doivent pas être
effectués par des enfants laissés sans surveillance.
Signalisation des instructions dans le mode d’emploi
Attention: tension électrique
Danger: Le non-respect des instructions de sécurité peut provoquer des
dangers tant pour les personnes que pour l’environnement et le matériel.
Risques secondaires
Chute de pièces
Les œillets destinés au transport du moteur ne sont prévus que pour soutenir le poids du moteur.
Ces œillets peuvent casser en suspendant un groupe moto-pompe complet.
- l’ensemble motopompe (constitué du moteur et de la pompe) doit être attaché aussi bien du côté moteur
que du côté pompe.
-
Seuls des dispositifs de levage appropriés, en parfait état technique et avec une capacité de levage suffisante,
doivent être utilisés.
- Éviter de stationner sous des charges en suspension.
FR

| 18
D42.02.006-P
Attention
Pièces en rotation
Risque de coincement et de cisaillement dû aux pièces en rotation apparentes.
- Effectuer l’ensemble des travaux uniquement à l’arrêt de la pompe.
- Avant de démarrer les travaux, sécuriser la pompe contre le ré-enclenchement.
- Dès la fin des travaux, ré-enclencher tous les dispositifs de protection ou les remettre en service.
Energie électrique
L’environnement humide entraîne un risque élevé d’électrocution lors de la réalisation de travaux sur une
installation électrique.
Un défaut de protection des câbles électriques conducteurs peut par ailleurs entraîner une électrocution
(par ex. par oxydation ou section de câble).
• Vérifier que la piscine et le périmètre de protection ont été construits, mis en service et fonctionnent
conformément aux réglementations de sécurité électrique en vigueur sur le lieu d’installation
(NF C15-100).
• Avant d’effectuer des travaux sur l’installation électrique, prendre les mesures suivantes:
- Couper l’alimentation électrique de l’installation.
- Apposer un panneau d’avertissement : « Ne pas mettre en marche ! Des travaux sont en train d’être
effectués sur l’installation. »
- Contrôler l’absence de tension.
• Contrôler régulièrement la conformité de l’installation électrique.
Surfaces chaudes
Le moteur électrique peut atteindre une température allant jusqu’à 70 °C. Risque de brûlure !
- Ne pas toucher le moteur lorsqu’il est en service.
- Laisser refroidir le moteur avant tous travaux sur la pompe.
3. Informations générales
Le plus grand soin doit être apporté au transport des pompes. Tout stockage intermédiaire de la pompe
dans un endroit à forte hygrométrie et sujet aux variations de température importantes est à éviter. Nos
pompes avec pré-filtre sont conçues pour la filtration et la circulation de l’eau de piscines. Les pièces en
contact avec l’eau sont pour la plupart en polypropylène PP. La température de l’eau ne doit pas excéder
40 (60) °C. Le non-respect des instructions de montage et d’utilisation peut provoquer le rejet d’éventuelles
demandes en indemnisation des dommages subis.
4. Montage
Installer la pompe dans un endroit au sec et aéré dans lequel la
température ambiante ne dépassera pas 40 °C.
Dans un endroit clos, il est obligatoire de prévoir une évacuation de
l’eau.
Le diamètre de la bonde d’écoulement de l’eau au niveau du sol est
surtout défini par la taille du bassin, du flux volumique de circulation
de l’eau également par la possibilité d’éventuelles fuites dans le
système de circulation de l’eau du bain.
Attention

19 |
D42.02.010-P
200
60
D42.02.008-P
D42.02.009-P
Attention
Attention
Attention
Attention
La mise en place de mesures appropriées contre les nuisances
sonores engendrées par les pompes évitera des conséquences
dommageables sur l’environnement. Pour la fixation de la pompe
sur le socle ou sur la fondation, nous vous recommandons d’utiliser
des vis avec des chevilles pour éviter de bloquer tout démontage de
l’unité moteur ! Il faudra veiller à conserver un espace suffisant (de
60 mm au minimum) entre le couvercle du ventilateur et le mur.
Nous vous recommandons par exemple d’utiliser un tuyau flexible et
un collier de serrrage pour raccorder la pompe à la piscine.
Les possibilités de raccordement de l’Aqua Mini 4/38, sont variables
et faciles à résoudre en utilisant des embouts cannelés.
Placer la pompe le plus près possible
du bassin pour réduire la longueur
d’aspiration. Installer la pompe à
l’horizontale et dans un endroit abrité.
La pompe Aqua Mini 4/38 n’est pas
autoamorçante et ne devra pas être
installée au-dessus du niveau d’eau
(fonctionnement en charge de 3 m au
maximum). Prévoir l’installation d’une
vanne d’arrêt sur la conduite d’aspiration
et de refoulement.
Installation dans un local de service
Il faut installer la pompe dans un local de service, par exemple, dans
un espace technique, un puits de pompage ou un abri de jardin.

| 20
!
ON
OFF
0
C°
+10
-20
-10
+20
D42.02.011-P
Attention
Attention
Attention
5. Raccordement au réseau électrique
Le branchement électrique doit être effectué obligatoirement par un spécialiste !
Mettre hors tension toutes les unités avant l’exécution de travaux électriques et de maintenance.
L’installation de nos pompes pour piscines est soumise au strict respect des prescriptions de la norme
DIN/VDE 0100 partie 702. Le circuit d’alimentation électrique devra être protégé par un interrupteur
différentiel équipé d’un courant de défaut nominal I∆N≤30 mA.
Il faudra veiller à ce que le moteur de la pompe soit protégé par un disjoncteur magnéto-thermique
correctement calibré, avec intervalle de coupure min. de 3 mm par borne. Conformément aux prescriptions
de la norme, employer des câbles de type H05RN–F respectivement H07RN–F. En outre, adapter la
section minimum des câbles à la capacité du moteur et à la longueur totale du circuit électrique. Les
moteurs à courant alternatif (monophasés) sont équipés d’un disjoncteur thermique intégré dans le
bobinage du moteur.
6. Première mise en service
Remplir lentement la pompe avec de l’eau jusqu’au raccord de refoulement. Eviter de faire fonctionner la
pompe sans eau, même pour contrôler le sens de rotation du moteur!
Veiller à ce que les vannes d’arrêt montées sur les conduites d’aspiration et de refoulement soient bien
ouvertes lors de la mise en service. Après une période d’arrêt prolongée de la pompe et avant la remise en
marche, vérifier que l’arbre tourne librement.
7. Entretien
Couper la pompe du réseau avant tout travail d’entretien. Fermer les vannes d’arrêt du coté aspiration ainsi
que du côté refoulement.
Lors d’une période d’arrêt prolongée de la pompe il est fortement recommandé de vidanger complètement
la pompet de la nettoyer.
En cas de risques de gel, vidanger la pompe en temps opportun.
La vidange de l’eau de la pompe s’effectue par la vis de purge.
Vidanger également les canalisations d’aspiration et de refoulement.
Pour tous travaux d’entretien débrancher la pompe du réseau
électrique.
