aqua technix AQUA Splash Series User manual

DE Original Betriebsanleitung
EN Original installation and operating instructions
FR Instructiones de montage et d‘utilisation originales
NL Gebruiksaanwijzing
CS Návod k obsluze
AQUA Splash
Umwälzpumpen, normalsaugend
Circulation pumps, non-self priming
Pompes de circulation, non auto-amorçantes
Circulatiepompen, normaalzuigend
Obĕhová čerpadla s normálním sáním
D42.02.204-P

| 2
DE Original Gebrauchsanweisung Seite 3
Umwälzpumpen, normalsaugend
EN Original installation and operating instructions Page 10
Circulations pumps, non-self priming
FR Instructions de montage et d‘utilisation originales Page 17
Pompes de circulation, non auto-amorçantes
NL Gebruiksaanwijzing Pagina 24
Circulatiepompen, normaalzuigend
CS Návod k obsluze Pagina 31
Obĕhová čerpadla s normálním sáním

3 |
1. Allgemeines
AQUA TechniX GmbH, Neunkirchen am Sand
2. Sicherheitshinweise
Mögliche Fehlanwendungen:
- Einbau der Pumpe bei verspanntem Zustand des Rohrsystems.
- Betrieb der Pumpe außerhalb des Einsatzbereiches, der im
Pumpendatenblatt spezifiziert ist, z. B. zu hoher Systemdruck.
- Öffnen und Instandhalten der Pumpe durch nicht qualifiziertes
Personal.
Diese Betriebsanleitung enthält Hinweise, die bei Aufstellung,
Inbetriebnahme, Betrieb und Wartung der Pumpe zu beachten
sind.
Daher ist es wichtig, vor der Aufstellung der Pumpe, die
Betriebsanleitung sorgfältig zu lesen und am Einsatzort der
Maschine aufzubewahren. Die Betriebsanleitung muss jederzeit
für das bedienende Personal verfügbar sein.
Die Pumpe kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen,
sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn
sie beaufsichtigt oder bezüglich des sicheren Gebrauchs der Pumpe unterwiesen wurden und die daraus
resultierenden Gefahren verstehen. Kinder dürfen nicht mit der Pumpe spielen. Reinigung und Benutzer-
Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführ werden.
Sicherheitszeichen
Warnung - Elektrische Spannung
Gefahr - bei Nichtbeachtung der Vorschriften erhöht sich das Risiko,
dass Personen und/oder Sachen Schaden nehmen.
Restrisiken
Herabfallende Teile
Die Tragösen am Motor sind nur für das Gewicht des Motors ausgelegt. Beim Anhängen eines kompletten
Pumpenaggregates können die Tragösen abbrechen.
- Pumpenaggregat, bestehend aus Motor und Pumpe, sowohl motor- als auch pumpenseitig anhängen.
- Nur geeignete und technisch einwandfreie Hebezeuge und Lastaufnahmemittel verwenden.
- Nicht unter schwebenden Lasten aufhalten.
D42.02.205-P
!
DE

| 4
Elektrischen Energie
Bei Arbeiten an der elektrischen Anlage besteht durch die feuchte Umgebung erhöhte Stromschlaggefahr.
Ebenso kann eine nicht ordnungsgemäß durchgeführte Installation der elektrischen Schutzleiter zum
Stromschlag führen, z. B. Oxidation oder Kabelbruch.
• Sicherstellen, dass Schwimmbecken und Schutzbereich nach den regional geltenden Vorschriften
installiert, in Betrieb genommen und betrieben werden.
• Vor Arbeiten an der elektrischen Anlage folgende Maßnahmen ergreifen:
- Anlage von der Spannungsversorgung trennen.
- Warnschild anbringen: „Nicht einschalten! An der Anlage wird gearbeitet.“
- Spannungsfreiheit prüfen.
• Elektrische Anlage regelmäßig auf ordnungsgemäßen Zustand prüfen.
Heiße Oberflächen
Der Elektromotor kann eine Temperatur von bis zu 70 °C erreichen. Dadurch besteht Verbrennungsgefahr.
- Motor im Betrieb nicht berühren.
- Vor Arbeiten an der Pumpe Motor erst auskühlen lassen.
3. Allgemeine Hinweise
Es ist für einen sorgfältigen Transport zu sorgen. Bei der Zwischenlagerung sind hohe Luftfeuchtigkeit und
wechselnde Temperaturen zu vermeiden. Unsere Pumpe, mit eingebauter Filtervorrichtung, ist für das
Vorfiltrieren und Umwälzen des Schwimmbadwassers konzipiert.
Von uns verwendete Kunststoff-Materialien, die mit dem Medium in Berührung kommen, sind überwiegend
aus verstärktem PP hergestellt. Die Wassertemperatur darf 40 (60) °C nicht überschreiten.
Wir können keinerleit Haftung übernehmen, wenn unsere Montage- und Betriebsanleitung nicht beachtet
wird.
4. Montage

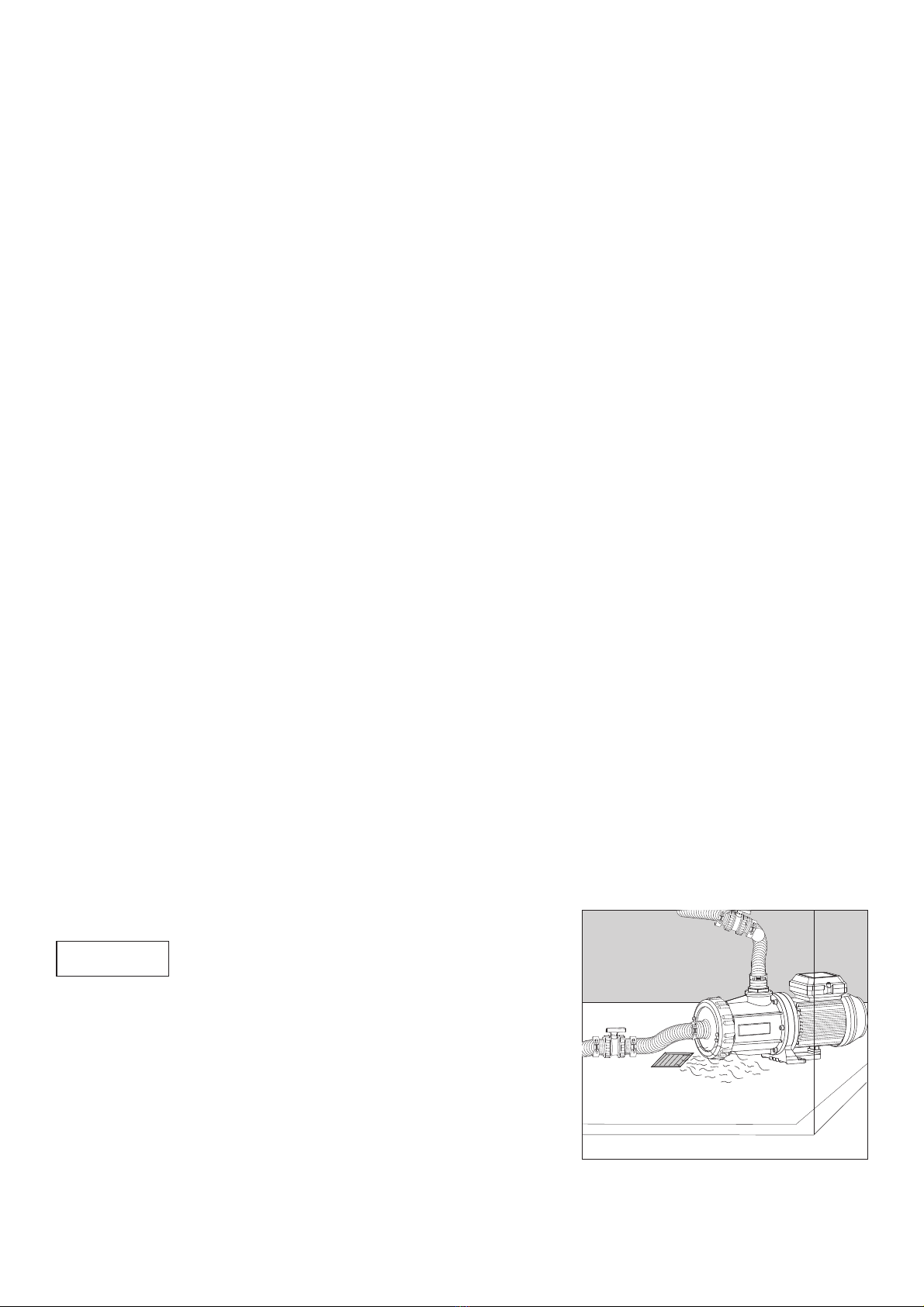

Der Aufstellungsort der Pumpe muss trocken und gut belüftet sein.
Sollte die Pumpe in einem geschlossenen Raum aufgestellt
werden, muss ein Wasserablauf vorhanden sein.
Die Größe des Bodenablaufs richtet sich vor allem nach der
Größe des Schwimmbeckens, dem Umwälzvolumenstrom, aber
auch nach möglichen Leckagen im Badewasserumwälzsystem.
Die Umgebungstemperatur darf 40 °C nicht überschreiten.
D42.02.206-P
Rotierende Teile
Scher- und Quetschgefahr besteht aufgrund von offenliegenden rotierenden Teilen.
- Alle Arbeiten nur bei Stillstand der Pumpe durchführen.
- Vor Arbeiten die Pumpe gegen Wiedereinschalten sichern.
- Unmittelbar nach Abschluss der Arbeiten alle Schutzeinrichtungen wieder anbringen bzw. in Funktion
setzen.
Achtung

5 |
Im Freien dagegen, sollte die Pumpe einen einfachen Schutz
gegen Wettereinwirkungen wie z. B. Regen oder Sonne haben.
Durch geeignete Maßnahmen ist sicherzustellen, dass Körper-
oder Luftschall der Pumpe nicht in unzulässiger Weise die
Umgebung beinträchtigt. Um einen Ausbau der Motoreinheit nicht
zu blockieren, befestigen Sie diese mit Schraubenm Gewinde
oder Dübel im Fundament. Bitte beachten Sie, dass ausreichend
Abstand zwischen Motorlüfterhaube und Wand vorhanden ist,
mind. 60 mm um die Motoreinheit ausbauen zu können.
Wir empfehlen, z. B. einen Spiralschlauch mti einer
Schlauchschelle als Verbindung zwischen dem Schwimmbecken
und der Pumpe zu verwenden.
Die Anschlussmöglichkeit bei der AQUA Splash ist durch
Verwendung von Tüllen flexibel und leicht lösbar.
Die Saugleitung ist möglichst kurz zu halten. Die
Pumpe muss horizontal und trocken aufgestellt
werden. Die AQUA Splash ist eine normalsaugende
Pumpe und darf deshalb nur unterhalb des
Wasserniveaus (Zulaufbetrieb, max. 3 m) montiert
werden. In der Saug- und Druckleitung ist ein
Absperrschieber vorzusehen.
WG42.02.207-P
D42.04.208-P
60mm
D42.02.209-P
D42.02.210-P
Achtung
Achtung
Achtung

| 6
5. Netzanschluss
Elektroanschluss nur durch einen Fachmann!
Vor Durchführung der Elektro- und Wartungsarbeiten sind alle Teile spannungsfrei zu machen.
Der Einsatz unserer Schwimmbadpumpen ist nur für Schwimmbecken und deren Schutzbereiche zulässig,
die die DIN/VDE 0100 Teil 702 erfüllen. Die Pumpe darf nur über einen Fehlerstromschutzschalter von
I∆N≤30 mA betrieben werden.
Bitte darauf achten, dass in der Elektroinstallation eine Trennvorrichtung vorgesehen ist, die das Abtrennen
vom Netz mit mindestens 3 mm Kontaktöffnung jedes Poles gestattet.
Entsprechend der Norm müssen die Leitungstypen H05RN-F bzw. H07RN-F verwendet werden.
Zusätzlich muss der zulässige Mindestquerschnitt entsprechend der Motorleistung und der Leitungslänge
angepasst werden. Die Einphasenmotoren (Wechselstrom) verfügen über einen eingebauten
Wicklungsschutzkontakt.
6. Erstinbetriebnahme
Pumpe und Saugleitung langsam bis zum Druckanschluss mit Wasser füllen. Die Pumpe nicht trocken
laufen lassen! Auch nicht zur Drehrichtungskontrolle!
Die eingeauten Absperrorgane in Saug- und Druckleitung müssen bei Betrieb völlig geöffnet sein. Achten
Sie vor Inbetriebnahme oder nach längerem Stillstand auf ein freies Drehen der Pumpenwelle.
7. Wartung
Vor Durchführung der Wartungsarbeiten ist die Pumpe vom Strom-
netz zu trennen. Bitte saug- und druckseitige Absperrorgane
schließen.
Wir empfehlen eine regelmäßige Reinigung des Saugsiebes. Bei
verschmutztem oder vollem Saugsieb geht der Förderstrom der
Pumpe zurück und es findet keine ausreichende Filtration statt.
Sollte die Anlage für längere Zeit nicht benutzt werden, ist eine
vollständige Entleerung und Reinigung der Pumpe drignend zu
empfehlen. Wasserpflegemittel, insbesondere in Tablettenform,
dürfen nicht in das Pumpensieb gelegt werden!
Bei Frostgefahr ist die Pumpe rechtzeitig zu entleeren. Entleerung
erfolgt durch Abziehen des Saugschlauches. Frostgefährdete
Leitungen ebenfalls entleeren.
Bei jeglichen Wartungsarbeiten ist die Pumpe vom Stromnetz
zu trennen.
D42.02.211-P
ON
OFF
0
C°
+10
-20
-10
+20
D42.02.212-P
!
Achtung
Achtung
Achtung

7 |
8. Reparaturen
Alle Reparaturen dürfen nur durch den autorisierten Kundendienst
durchgeführt werden.
9. Empfehlung
Pumpen nur in gut vor Kindern gesicherten und abgeschlossenen
Räumen aufbauen.
Achten Sie auf die Eigenbelüftung des Motors. Der Aufstellungsort
der Pumpe muss trocken und gut belüftet sein.
Bitte keinerlei Fremdkörper in unmittelbarer Nähe der Pumpe auf-
stellen.
10. Technische Daten
Technische Daten bei 50 Hz AQUA Splash 4 + 5 AQUA Splash 7
Saug Sa/Druck Da (Tülle) Ø32/Ø32 Ø38/Ø38
Empf. Saug-/Druckleitung, Schlauch, d 1 ¼/1 ¼ 1 ½/1 ½
Leistungsaufnahme P1(kW) 1~ 230 V 0,35 0,45
Leistungsabgabe P2(kW) 1~ 230 V 0,18 0,25
Nennstrom (A) 1~ 230 V 1,95 2,30
Gewicht (kg) 5,40 5,50
Schutzart des Motors IP X5
Wärmeklasse F
Drehzahl (min-1) ca. 2840
Dauerschalldruckpegel dB(A) ≤70
1)
Wassertemperatur (°C) max. 40 (60) *)
Gehäuseinnendruck (bar) max. 2,5
Für Normspannung nach DIN IEC 60038 und
DIN EN 60034 (Eurospannung).
Geeignet für Dauerbetrieb bei 1~ 220-240 V.
Toleranzen ± 5%.
1) Gemessen mit Schallpegelmeßgerät nach DIN 45635.
*) Erläuterung der Wassertemperatur 40 (60) °C:
40 °C: gilt für maximale Wassertemperatur im Sinne des GS-Zeichens.
(60) °C: Pumpe ist ohne Weiteres für eine max. Wassertemperatur von 60 °C einsetzbar/ausgelegt.
Technische Änderungen vorbehalten!
D42.02.213-P
D42.02.214-P
Achtung !

| 8
10. Technische Daten
Sa
10
90
120
140
85 146
456
280
8
85
~60
190
Da
Schlauchtülle für 1 / " bzw. 1 / " Schlauch
42
200
11
D42.02.201-P
KL42.02.201-P
Q [m³/h]
H [m]
0
6
2
4
Splash 7
510
Splash 4 / Splash 5
15
12
10
8
Technische Änderungen vorbehalten!

9 |
Pumpe saugt nicht an Pumpe ist undicht Zu geringer Förder-
strom Pumpe ist laut Pumpen-Motor läuft
nicht an Motorgeräusch Ursachen Abhilfe
XX Saugleitung undicht Saugleitung auf Dichtheit
überprüfen
XX Deckel undicht Deckel auf Dichtheit über-
prüfen
XGleitringdichtung undicht Gleitringdichtung vom
Fachmann austauschen *)
XPumpengehäuse ohne
Wasser
Pumpengehäuse mit Was-
ser auffüllen
XX Saugsieb ist verstopft Saugsieb muss gereinigt
werden
XSaugleitung nicht unter
Wasser
Saugleitung tiefer ins Was-
ser eintauchen
XX Pumpe über Wasserniveau Pumpe unter Wasserniveau
stellen
XX Saugleitung zu klein Saugleitung vergrößern XSaug- oder Druckleitung
verstopft
Saug- und Druckleitung
reinigen
XX Fremdkörper in der Pumpe Pumpe und Laufrad über-
prüfen und reinigen
XStromzufuhr unterbrochen Stromzufuhr und Sicherun-
gen kontrollieren
XKondensator defekt Kondensator austauschen
XKugellager defekt Kugellager austauschen
XX
Pumpe blockiert (Sand in
der Pumpe)
Stromzufuhr unterbrechen,
mit einem Schraubendre-
her Leichtgängigkeit der
Motorwelle prüfen *)
*) Bitte vom Fachmann die Ursache der Störung überprüfen lassen!
Mögliche Defekte, Ursachen und Abhilfe

| 10
1. General
AQUA TechniX GmbH, Neunkirchen am Sand
2. Safety
Possible user errors:
- Installation of the pump with the pipes under tension.
- Operation of the pump outside the area of application as
specified on the datasheet e.g. excessive system pressure.
- Opening and servicing of the pump by unqualified persons.
This user guide contains basic instructions that must be followed
during installation, start-up, operation and maintenance of the
pump. The safety instructions must be observed.
Therefore, this manual must be carefully read before installation
and should be available at the installation site at all times. The
manual must always be available to the personnel in charge.
This pump can be used by children aged 8 and over as well as by persons with limited physical, sensory
or mental capacity or by people with a lack of experience or knowledge, provided that they are supervised
or have been instructed in the safe use of the pump and understand the resulting dangers. Children may
not play with the pump. Cleaning and user maintenance may not be carried out by children without
supervision.
Safety Symbols
Warning - Voltage
Danger - for safety warnings which, when ignored, may constitute a
hazard for the machine and/or for persons.
Residual risks
Suspended parts
The lifting lugs on the motor are only intended for holding the weight of the motor. If they are used to lift the
complete pump unit, the lugs can break off.
- Make sure that the complete pump unit, that is both the motor and pump, are supported.
- Only use suitable lifting gear and load handling devices that are in perfect working order.
- Do not stand under suspended loads.
D42.02.205-P
!
EN

11 |
Electricity
When working on the electrical unit, there is an increased risk of electrocution due to the damp
surroundings.
Incorrectly installed protective conductors can also lead to electrocution e.g. as a result of oxidation or
cable breakage.
• Make sure that the swimming pool and its surrounding protective zone are installed, commissioned and
operated in accordance with the relevant local regulations.
• Before working on the electrical system, take the following precautions:
- Disconnect the system from the electrical power supply.
- Attach a warning sign: “Do not switch on! Work in progress on the system.”
- Check the absence of voltage.
• Regularly check that the electrical system is in proper working order.
Hot surfaces
Risk of burns - the electric motor can reach temperatures of up to 70 °C.
- Do not touch the motor while it is running.
- Let the motor cool down before working on the pump.
3. General
Please take the necessary precautions when transporting the pump. During transportation, avoid
intermediate storage in a damp location or locations subject to significant temperature fluctuations. Our
pump with integrated filter has been designed for pre-filtering and circulating swimming pool water.
Most plastic components that come into contact with the pumping medium are made of reinforced
polypropylene (PP). The water temperature must not exceed 40 (60) °C.
We cannot accept any liability if our installation and operating instructions are not observed.
4. Installation
The installation site of the pump must be dry and well ventilated.
When installed in a closed room, a drainage connected to the
sewers must be installed.
The size of the floor drain depends mainly on the size of the
swimming pool and the circulation flow rate but also on possible
leaks within the pool water circulation system.
The ambient temperature must not exceed 40 °C.
D42.02.206-P
Rotating parts
Risk of crushing or shearing from exposed rotating parts.
- Do not perform any work on the pump unless the power is shut down.
- Before starting work, make sure the pump cannot inadvertently be switched on again.
- Directly after finishing work, refit/reactivate all protective devices.
Caution

| 12
When the pump is installed outside, we recommend providing
simple protection against the weather (rain, sun etc.).
Implement appropriate measures to attenuate the noise generated
by the pump to avoid damage to the environment. Fastening the
pump to the foundation should be effected exclusively by means of
bolts, threads or dowels, in order to avoid blocking the removal of
the motor unit! Make sure that there is enough space between the
fan cover and the wall, minimum 60 mm.
We recommend the use of a spiral hose and a hose clamp to
connect the pump to the pool.
The connection to the AQUA splash is flexible and easy to undo
due to the use of nozzles.
Keep the suction line as short as possible. The
pump should be installed horizontally in a dry area.
The AQUA Splash is non-self-priming and must be
installed below the water level (up to max. 3 m).
Suction and pressure lines are to be fitted with shut-
off valves.
WG42.02.207-P
D42.04.208-P
60mm
D42.02.209-P
D42.02.210-P
Caution
Caution
Caution

13 |
5. Electrical Connection
All electrical connections should be performed by a qualified expert only!
Make sure all parts are free of tension before doing any maintenance work or electrical work.
The use of pumps for swimming pools and the restricted area around them is only permitted if pumps are
installed in accordance with DIN/VDE 0100 part 702. The supply circuit has to be protected with a
I∆N≤30 mA differential switch.
Please make sure that the electrical installation has a disconnecting device, which allows disconnecting
from the power supply with a minimum of 3 mm contact gap at each pole.
In accordance with norm requirements an electrical cable type H05RN-F or H07RN-F must be used.
Please ensure that the diameter of the electrical cable used adequately accommodates the power of the
motor and the length of the cable. Single-phase motors are equipped with a built-in overload switch.
6. Initial Start-up
Slowly fill the pump until the water level reaches the outlet connection. Never operate the pump without
water even when checking the rotation direction of the motor!
Ensure that all valves in the suction and pressure lines are completely open. Before initial start-up and after
extended periods of downtime make sure the pump shaft turns freely.
7. Maintenance
Before carrying out any maintenance work, the electricity supply
to the pump must be switched off. Close the shut-off valves on the
suction and on the pressure line.
The strainer basket must be emptied periodically. A clogged
strainer basket will reduce the flow rate of the pump and lead to
insufficient filtration. The pump is to be thoroughly drained and
cleaned after extended periods of storage or downtime. Do not
add water treatment agents, particularly in tablet form, into the
strainer basket!
If there is danger of freezing during prolonged periods, the pump
must be drained ahead of time. To do this remove the suction hose
and drain all pipes at risk of freezing.
Before doing any maintenance work, switch off the pump and
disconnect it from the power supply.
D42.02.211-P
ON
OFF
0
C°
+10
-20
-10
+20
D42.02.212-P
!
Caution
Caution
Caution

| 14
8. Repairs
Repairs may only be carried out by an authorised service centre.
9. Recommendations
Only install the pump in a lockable room, out of the reach of
children.
Ensure the motor’s cooling. The installation site must be dry and
well ventilated.
Never obstruct the air supply to the fan by putting any objects on
the pump or too close to the pump.
10. Technical Data
Technical Data at 50 Hz AQUA Splash 4 + 5 AQUA Splash 7
Inlet Sa/Outlet Da (nozzle) Ø32/Ø32 Ø38/Ø38
Recommended inlet/outlet, hose, d 1 ¼/1 ¼ 1 ½/1 ½
Power input P1(kW) 1~ 230 V 0.35 0.45
Power output P2(kW) 1~ 230 V 0.18 0.25
Rated current (A) 1~ 230 V 1.95 2.30
Weight (kg) 5.40 5.50
Type of motor enclosure IP X5
Class of insulation F
Motor speed approx. (rpm) 2840
Max. continuous sound pressure
level dB(A) ≤70
1)
Max. water temperature (°C) 40 (60) *)
Max. casing pressure (bar) 2,5
For standard voltage according to DIN IEC 60038 and
DIN EN 60034 (Euro voltage).
Suitable for continuous operation at 1~ 220-240 V.
Tolerances ± 5%.
1) Measured with a phonometer according to DIN 45635.
*) Explanation of water temperature 40 (60) °C:
40 °C: max. water temperature as certified by the GS approval.
(60) °C: pump in its current design is however usable/designed for a max. water temperature of 60 °C.
Subject to technical modifications!
D42.02.213-P
D42.02.214-P
Caution !

15 |
10. Technical Data
Sa
10
90
120
140
85 146
456
280
8
85
~60
190
Da
Schlauchtülle für 1 / " bzw. 1 / " Schlauch
42
200
11
D42.02.201-P
KL42.02.201-P
Q [m³/h]
H [m]
0
6
2
4
Splash 7
510
Splash 4 / Splash 5
15
12
10
8
Subject to technical modifications!
Hose nozzle for 1¼“ or 1½“ hose

| 16
*) The cause of the malfunction is to be determined by an expert!
Malfunctions / Trouble shooting
Pump doesn‘t
prime Pump leaks Flow rate is too weak Pump is noisy Pump/motor
doesn‘t start Motor is noisy Reason Solution
XX Leakage in inlet pipe Check the inlet pipe for
leakage
XX Lid is leaky Eliminate the leak
XMechanical seal is leaky Replace it (to be done by
an expert)
XNo water in pump casing Fill pump casing with water XX Strainer is clogged Clean the strainer XSuction line not below
water level Lower the suction line
XX Pump above water level Install pump below water
level
XX Dia. of suction line too
small
Use a suction line with
larger dia.
XSuction and pressure line
clogged
Clean suction and pressure
line
XX Foreign object in the pump Check and clean pump,
strainer and impeller
XPower supply interrupted Check power supply and
fuses
XDefective condenser Replace condenser
XDefective bearing Replace bearings
XX
Pump is blocked
(due to sand)
Stop power supply and
make sure pump turns free-
ly, by using a screwdriver *)

17 |
1. Généralités
AQUA TechniX GmbH, Neunkirchen am Sand
2. Sécurité
Consignes de sécurité sources de problèmes à éviter:
- Montage de la pompe avec canalisation déformée.
- Utilisation de la pompe hors du domaine d’utilisation spécifié
dans la fiche technique de la pompe (par ex. pression système
trop élevée).
- Ouverture et maintenance de la pompe par une personne non
qualifiée.
Le présent mode d’emploi donne des instructions de base qui
doivent être respectées lors de l’installation, de l’utilisation et de
l’entretien. Il est donc indispensable qu’il soit lu avant le montage.
Il doit constamment être à disposition sur le site d’utilisation du
personnel chargé de l’entretien.
Cette pompe peut être utilisée par des enfants âgés de 8 ans et plus ainsi que par des personnes
ayant des capacités physiques, sensorielles ou intellectuelles limitées, ou ayant une expérience ou une
connaissance insuffisante du produit, si elles se trouvent sous surveillance ou ont été initiées à l‘utilisation
sûre de la pompe et comprennent les dangers en découlant. Les enfants ne doivent pas jouer avec la
pompe. Le nettoyage et la maintenance dévolue à l’utilisateur ne doivent pas être effectués par des
enfants laissés sans surveillance.
Signalisation des instructions dans le mode d’emploi
Attention - tension électrique
Danger - Le non-respect des instructions de sécurité peut provoquer
des dangers tant pour les personnes que pour l’environnement et le
matériel.
Risques secondaires
Chute de pièces
Les oeillets destinés au transport du moteur ne sont prévus que pour soutenir le poids du moteur. Ces
oeillets peuvent casser en suspendant un groupe moto-pompe complet
- l’ensemble motopompe (constitué du moteur et de la pompe) doit être attaché aussi bien du côté moteur
que du côté pompe.
- Seuls des dispositifs de levage appropriés, en parfait état technique et avec une capacité de levage
suffisante, doivent être utilisés.
- Éviter de stationner sous des charges en suspension.
D42.02.205-P
!
FR

| 18
Energie électrique
L’environnement humide entraîne un risque élevé d’électrocution lors de la réalisation de travaux sur une
installation électrique.
Un défaut de protection des câbles électriques conducteurs peut par ailleurs entraîner une électrocution
(par ex. par oxydation ou section de câble).
• Vérifier que la piscine et le périmètre de protection ont été construits, mis en service et fonctionnent
conformément aux réglementations de sécurité électrique en vigueur sur le lieu d’installation
(NF C15-100).
• Avant d’effectuer des travaux sur l’installation électrique, prendre les mesures suivantes:
- Couper l’alimentation électrique de l’installation.
- Apposer un panneau d’avertissement : « Ne pas mettre en marche ! Des travaux sont en train d’être
effectués sur l’installation. »
- Contrôler l’absence de tension.
• Contrôler régulièrement la conformité de l’installation électrique.
Surfaces chaudes
Le moteur électrique peut atteindre une température allant jusqu’à 70 °C. Risque de brûlure.
- Ne pas toucher le moteur lorsqu’il est en service.
- Laisser refroidir le moteur avant tous travaux sur la pompe.
3. Informations générales
Le plus grand soin doit être apporté au transport des pompes. Tout stockage intermédiaire de la pompe
dans un endroit à forte hygrométrie et sujet aux variations de température importantes est à éviter. Nos
pompes avec pré-filtre sont conçues pour la filtration et la circulation de l’eau de piscines.
Les pièces en contact avec l’eau sont pour la plupart en polypropylène PP. La température de l’eau ne doit
pas excéder 40 (60) °C.
Le non-respect des instructions de montage et d’utilisation peut provoquer le rejet d’éventuelles demandes
en indemnisation des dommages subis.
4. Montage
Installer la pompe dans un endroit au sec et aéré dans lequel la
température ambiante ne dépassera pas 40 °C.
Dans un endroit clos, il est obligatoire de prévoir une évacuation
de l’eau.
Le diamètre de la bonde d’écoulement de l’eau au niveau du
sol est surtout défini par la taille du bassin, du flux volumique de
circulation de l’eau également par la possibilité d’éventuelles fuites
dans le système de circulation de l’eau du bain. D42.02.206-P
Pièces en rotation
Risque de coincement et de cisaillement dû aux pièces en rotation apparentes.
- Effectuer l’ensemble des travaux uniquement à l’arrêt de la pompe.
- Avant de démarrer les travaux, sécuriser la pompe contre le ré-enclenchement.
- Dès la fin des travaux, ré-enclencher tous les dispositifs de protection ou les remettre en service.
Attention

19 |
Si la pompe est installée en plein air nous recommandons de
l’équiper d’une simple protection contre les intempéries ainsi que
contre les rayons du soleil.
La mise en place de mesures appropriées contre les nuisances
sonores engendrées par les pompes évitera des conséquences
dommageables sur l’environnement. Pour la fixation de la pompe
sur le socle ou sur la fondation, nous vous recommandons
d’utiliser des vis avec des chevilles pour éviter de bloquer tout
démontage de l’unité moteur ! Il faudra veiller à conserver un
espace suffisant (de 60 mm au minimum) entre le couvercle du
ventilateur et le mur.
Nous vous recommandons par exemple d’utiliser un tuyau flexible
et un collier de serrrage pour raccorder la pompe à la piscine.
Les possibilités de raccordement de l’AQUA Splash, sont variables
et faciles à résoudre en utilisant des embouts cannelés.
Placer la pompe le plus près possible du bassin
pour réduire la longueur d’aspiration. Installer la
pompe à l’horizontale et dans un endroit abrité. La
pompe AQUA Splash n’est pas autoamorçante et ne
devra pas être installée au-dessus du niveau d’eau
(fonctionnement en charge de 3 m au maximum).
Prévoir l’installation d’une vanne d’arrêt sur la
conduite d’aspiration et de refoulement.
WG42.02.207-P
D42.04.208-P
60mm
D42.02.209-P
D42.02.210-P
Attention
Attention
Attention

| 20
5. Raccordement au réseau électrique
Le branchement électrique doit être effectué obligatoirement par un spécialiste!
Mettre hors tension toutes les unités avant l’exécution de travaux électriques et de maintenance.
L’installation de nos pompes pour piscines est soumise au strict respect des prescriptions de la norme DIN/
VDE 0100 partie 702. Le circuit d’alimentation électrique devra être protégé par un interrupteur différentiel
équipé d’un courant de défaut nominal I∆N≤30 mA.
Il faudra veiller à ce que le moteur de la pompe soit protégé par un disjoncteur magnéto-thermique
correctement calibré, avec intervalle de coupure min. de 3 mm par borne.
Conformément aux prescriptions de la norme, employer des câbles de type H05RN–F respectivement
H07RN–F.
En outre, adapter la section minimum des câbles à la capacité du moteur et à la longueur totale du circuit
électrique. Les moteurs à courant alternatif (monophasés) sont équipés d’un disjoncteur thermique intégré
dans le bobinage du moteur.
6. Première mise en service
Remplir lentement la pompe avec de l’eau jusqu’au raccord de refoulement. Eviter de faire fonctionner la
pompe sans eau, même pour contrôler le sens de rotation du moteur!
Veiller à ce que les vannes d’arrêt montées sur les conduites d’aspiration et de refoulement soient bien
ouvertes lors de la mise en service. Après une période d’arrêt prolongée de la pompe et avant la remise en
marche, vérifier que l’arbre tourne librement.
7. Entretien
Couper la pompe du réseau avant tout travail d’entretien.
Fermer les vannes d’arrêt du coté aspiration ainsi que du côté
refoulement.
Le panier de pré-filtre doit être nettoyé de temps en temps.
Lorsque le panier est sale ou plein, le débit de la pompe diminue
et la filtration n’est plus suffisante. Lors d’une période d’arrêt
prolongée de la pompe il est fortement recommandé de vidanger
complètement la pomp et de la nettoyer. Les produits d‘entretien,
en particulier sous forme de tablettes, ne doivent pas être placés
dans le panier de préfiltre de la pompe!
En cas de risques de gel, vidanger la pompe en temps opportun.
La vidange de l’eau de la pompe s’effectue par la vis de
purge. Vidanger également les canalisations d’aspiration et de
refoulement.
Pour tous travaux d’entretien débrancher la pompe du réseau
électrique.
D42.02.211-P
ON
OFF
0
C°
+10
-20
-10
+20
D42.02.212-P
!
Attention
Attention
Attention
