AQUALIFT W10403812B User manual

INSTALLATION INSTRUCTIONS
30" (76.0 CM) FREESTANDING ELECTRIC RANGES
INSTRUCTIONS D’INSTALLATION DES CUISINIÈRES
ÉLECTRIQUES AUTOPORTANTES DE 30" (76,0 CM)
Table of Contents/Table des matières
RANGE SAFETY .............................................................................2
INSTALLATION REQUIREMENTS................................................3
Tools and Parts ............................................................................3
Location Requirements................................................................3
Electrical Requirements ...............................................................5
INSTALLATION INSTRUCTIONS..................................................5
Unpack Range..............................................................................5
Install Anti-Tip Bracket.................................................................6
Verify Anti-Tip Bracket Is Installed and Engaged ........................7
Level Range..................................................................................7
Warming Drawer or Premium Storage Drawer............................8
Storage Drawer ............................................................................8
Oven Door ....................................................................................8
Complete Installation ...................................................................9
Moving the Range........................................................................9
SÉCURITÉ DE LA CUISINIÈRE ...................................................11
EXIGENCES D'INSTALLATION...................................................12
Outillage et pièces......................................................................12
Exigences d'emplacement.........................................................12
Spécifications électriques ..........................................................14
INSTRUCTIONS D'INSTALLATION.............................................14
Déballage de la cuisinière ..........................................................14
Installation de la bride antibasculement ....................................15
Vérifier que la bride antibasculement est bien installée
et engagée..................................................................................16
Réglage de l'aplomb de la cuisinière.........................................17
Tiroir réchaud ou tiroir de remisage de qualité supérieure........17
Tiroir de remisage.......................................................................18
Porte du four...............................................................................18
Achever l’installation ..................................................................19
Déplacement de la cuisinière.....................................................19
IMPORTANT:
Save for local electrical inspector's use.
IMPORTANT :
À conserver pour consultation par l'inspecteur local des installations électriques.
W10403812B

2
RANGE SAFETY
You can be killed or seriously injured if you don't immediately
You can be killed or seriously injured if you don't follow
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
follow instructions.
instructions.
DANGER
WARNING
Tip Over Hazard
A child or adult can tip the range and be killed.
Install anti-tip bracket to floor or wall per installation instructions.
Slide range back so rear range foot is engaged in the slot of the anti-tip bracket.
Re-engage anti-tip bracket if range is moved.
Do not operate range without anti-tip bracket installed and engaged.
Failure to follow these instructions can result in death or serious burns to children and adults.
Anti-Tip
Bracket
To verify the anti-tip bracket is installed and engaged:
•Slide range forward.
•Look for the anti-tip bracket securely attached to floor or wall.
•Slide range back so rear range foot is under anti-tip bracket.
•See installation instructions for details.
Range Foot
WARNING

3
INSTALLATION REQUIREMENTS
Tools and Parts
Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed
here.
Tools needed
Parts supplied
Check that all parts are included.
■Anti-tip bracket must be securely mounted to floor or wall.
Thickness of flooring may require longer screws to anchor
bracket to floor.
Parts needed
Check local codes. Check existing electrical supply. See
“Electrical Requirements” section.
It is recommended that all electrical connections be made by a
licensed, qualified electrical installer.
Location Requirements
IMPORTANT: Observe all governing codes and ordinances.
■It is the installer’s responsibility to comply with installation
clearances specified on the model/serial rating plate. The
model/serial rating plate located on the left side frame behind
the storage drawer panel or behind the top right side of the
oven door.
■To eliminate the risk of burns or fire by reaching over heated
surface units, cabinet storage space located above the
surface units should be avoided. If cabinet storage is to be
provided, the risk can be reduced by installing a range hood
that projects horizontally a minimum of 5" (12.7 cm) beyond
the bottom of the cabinets.
■Cabinet opening dimensions that are shown must be used.
Given dimensions are minimum clearances.
■The anti-tip bracket must be installed. To install the anti-tip
bracket shipped with the range, see “Install Anti-Tip Bracket”
section.
■Grounded electrical supply is required. See “Electrical
Requirements” section.
IMPORTANT: To avoid damage to your cabinets, check with your
builder or cabinet supplier to make sure that the materials used
will not discolor, delaminate or sustain other damage. This oven
has been designed in accordance with the requirements of UL
and CSA International and complies with the maximum allowable
wood cabinet temperatures of 194°F (90°C).
Mobile Home - Additional Installation Requirements
The installation of this range must conform to the Manufactured
Home Construction and Safety Standard, Title 24 CFR, Part 3280
(formerly the Federal Standard for Mobile Home Construction
and Safety, Title 24, HUD Part 280). When such standard is not
applicable, use the Standard for Manufactured Home
Installations, ANSI A225.1/NFPA 501A or with local codes.
In Canada, the installation of this range must conform with the
current standards CAN/CSA-Z240-latest edition, or with local
codes.
Mobile home installations require:
■When this range is installed in a mobile home, it must be
secured according to the instructions in this document.
■Tape measure
■Flat-blade screwdriver
■Phillips screwdriver
■Level
■Hammer
■Hand or electric drill
■Wrench or pliers
■Marker or pencil
■Masking tape
■¼" drive ratchet
■¼" nut driver
■³⁄₈" and ⁵⁄₁₆" nut driver
■¹⁄₈" (3.2 mm) drill bit (for
wood floors)
A. Anti-tip bracket
B. #12 x 1⁵⁄₈"screws (2)
A
B

4

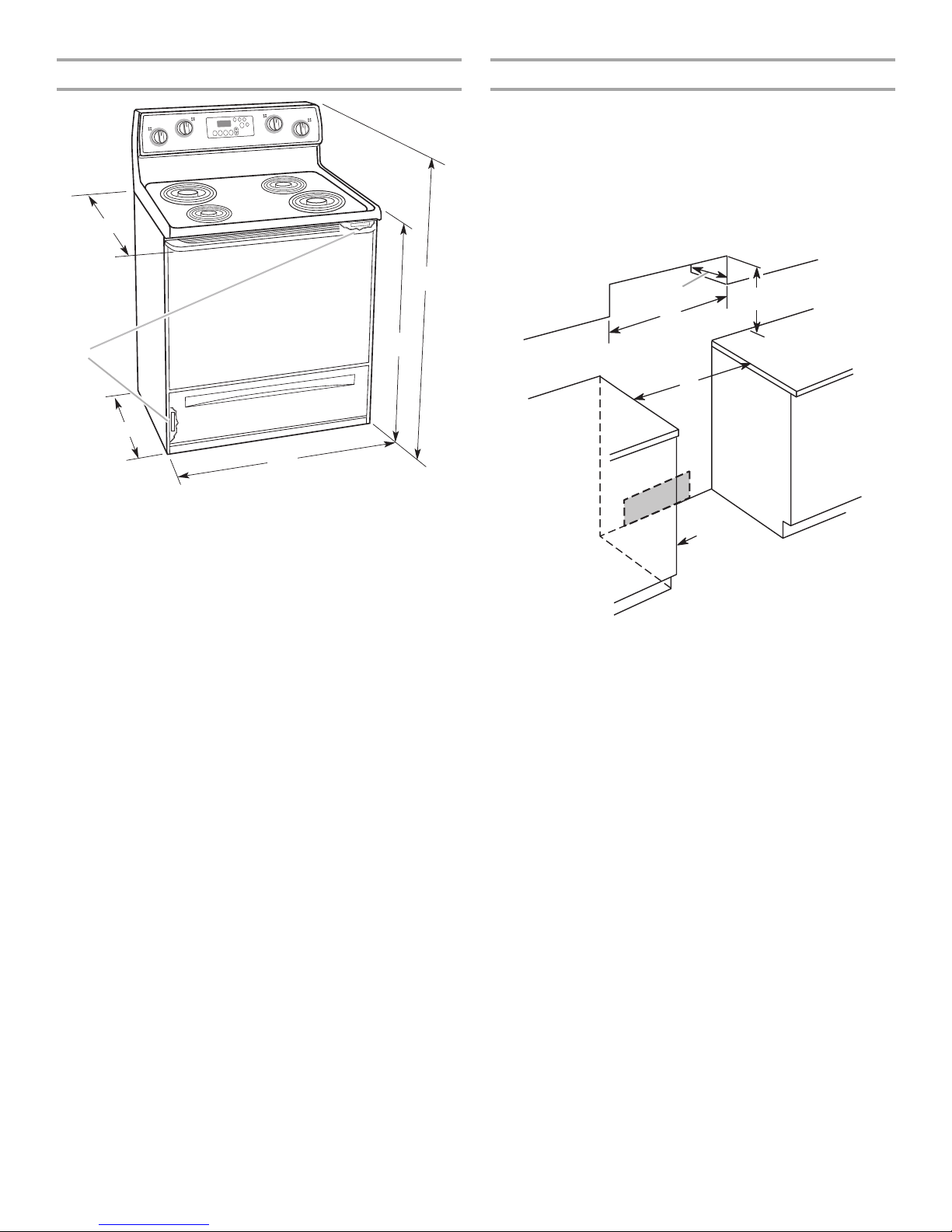

Product Dimensions
IMPORTANT: Range must be level after installation. Follow the
instructions in the “Level Range” section. Using the cooktop as a
reference for leveling the range is not recommended.
*Range can be raised approximately 1" (2.5 cm) by adjusting
the leveling legs.
**Front of door and drawer may extend further forward
depending on styling.
Cabinet Dimensions
Cabinet opening dimensions shown are for 25" (64.0 cm)
countertop depth, 24" (61.0 cm) base cabinet depth and
36" (91.4 cm) countertop height.
IMPORTANT: If installing a range hood or microwave hood
combination above the range, follow the range hood or
microwave hood combination installation instructions for
dimensional clearances above the cooktop surface.
*NOTE: 24" (61.0 cm) minimum when bottom of wood or metal
cabinet is covered by not less than ¹⁄₄" (0.64 cm) flame retardant
millboard covered with not less than No. 28 MSG sheet steel,
0.015" (0.4 mm) stainless steel, 0.024" (0.6 mm) aluminum or
0.020" (0.5 mm) copper.
30" (76.2 cm) minimum clearance between the top of the
cooking platform and the bottom of an uncovered wood or metal
cabinet.
A. 27³⁄₄" (70.5 cm) max. depth with handle
B. 46
⁷⁄₈ " (119.1 cm) overall height (max.) with leveling legs
screwed all the way in*
C. 36" (91.4 cm) cooktop height (max.) with leveling legs screwed
all the way in*
D. 29⁷⁄₈" (75.9 cm) width
E. 25
⁵⁄₁₆ " (64.3 cm) depth - back of range to front of cooktop**
F. Model/serial rating plate (located on the left side frame behind
storage drawer or right side of frame behind the oven door)
A
B
C
D
E
F
A. 13" (33.0 cm) max. upper cabinet depth
B. 30" (76.2 cm) min. opening width
C. For minimum clearance to top of cooktop, see NOTE*
D. 31" (78.7 cm) min. opening width
E. Outlet - 8" (20.3 cm) to 22" (55.9 cm) from either cabinet,
7" (17.8 cm) max. from floor.
F. Cabinet door or hinges should not extend into the cutout.
A
B
D
F
E
C

5

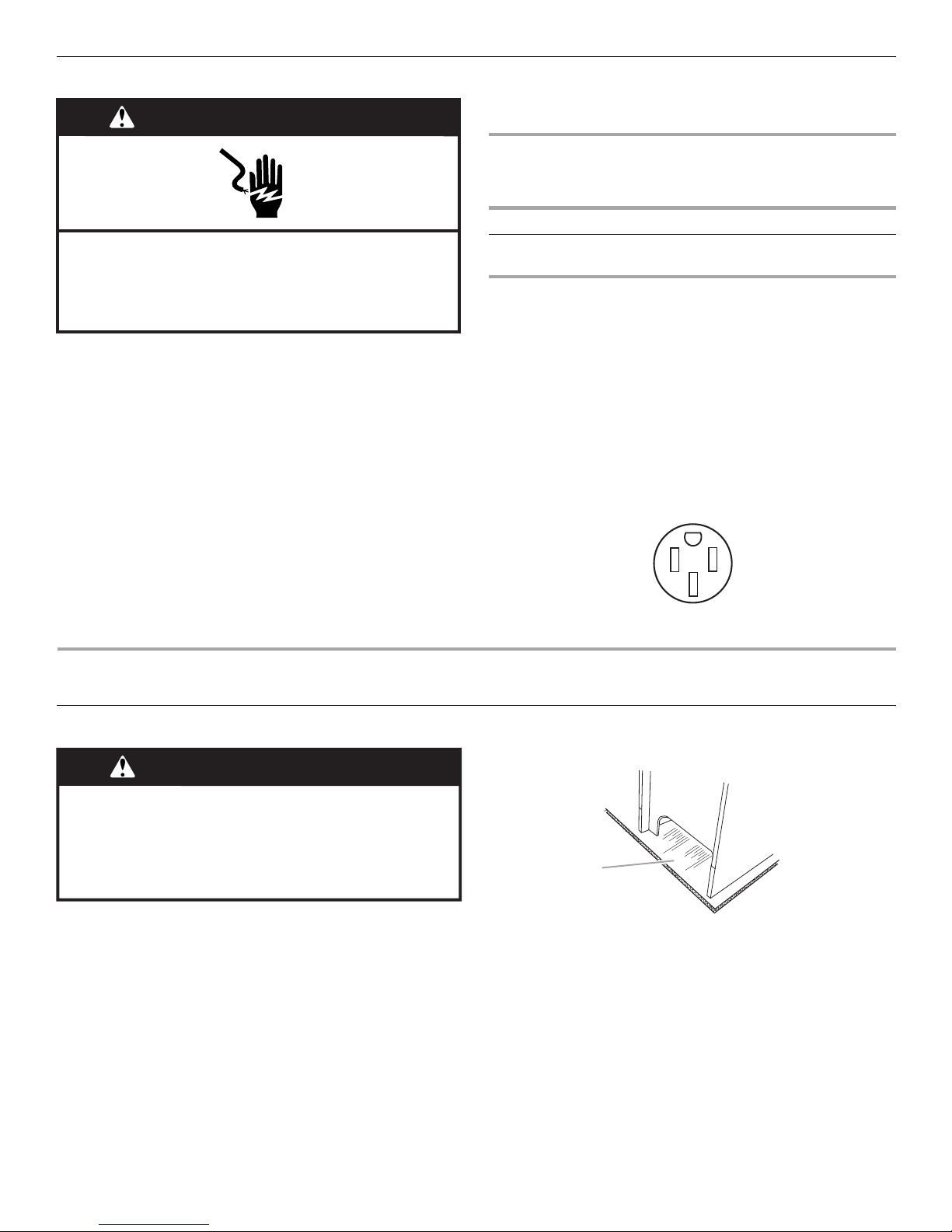

Electrical Requirements
If codes permit and a separate ground wire is used, it is
recommended that a qualified electrical installer determine that
the ground path is adequate and wire gauge are in accordance
with local codes.
Be sure that the electrical connection and wire size are adequate
and in conformance with CSA Standard C22.1, Canadian
Electrical Code, Part 1 - latest edition, and all local codes and
ordinances.
A copy of the above code standards can be obtained from:
Canadian Standards Association
178 Rexdale Blvd.
Toronto, ON M9W 1R3 CANADA
■Check with a qualified electrical installer if you are not sure
the range is properly grounded.
*The NEC calculated load is less than the total connected load
listed on the model/serial/rating plate.
**If connecting to a 50-amp circuit, use a 50-amp rated cord with
kit. For 50-amp rated cord kits, use kits that specify use with a
nominal 1³⁄₈" (34.9 mm) diameter connection opening.
■A time-delay fuse or circuit breaker is recommended.
■This range is equipped with a CSA International Certified
Power Cord intended to be plugged into a standard 14-50R
wall receptacle. Be sure the wall receptacle is within reach of
range’s final location.
■Do not use an extension cord.
INSTALLATION INSTRUCTIONS
Unpack Range
1. Remove shipping materials, tape and film from range.
2. Remove oven racks and parts package from inside oven.
3. Do not remove the shipping base at this time.
4. On Ranges Equipped with a Storage Drawer:
Remove the storage drawer. See the “Storage Drawer”
section. Use a ¼" drive ratchet to lower the rear leveling legs
one-half turn. Use a wrench or pliers to lower front leveling
legs one-half turn.
WARNING
Electrical Shock Hazard
Electrically ground range.
Failure to do so can result in death, fire, or
electrical shock.
Range Rating* Specified Rating of
Power Supply Cord Kit
and Circuit Protection
120/240 Volts 120/208 Volts Amps
8.8 - 16.5 KW
16.6 - 22.5 KW 7.8 - 12.5 KW 12.6 - 18.5 KW 40 or 50** 50
A. Shipping base
WARNING
Excessive Weight Hazard
Use two or more people to move and install range.
Failure to do so can result in back or other injury.
A
A. ¼" drive ratchet
B. Rear leveling leg
C. Wrench or pliers
D. Front leveling leg
C
D
A
B

6

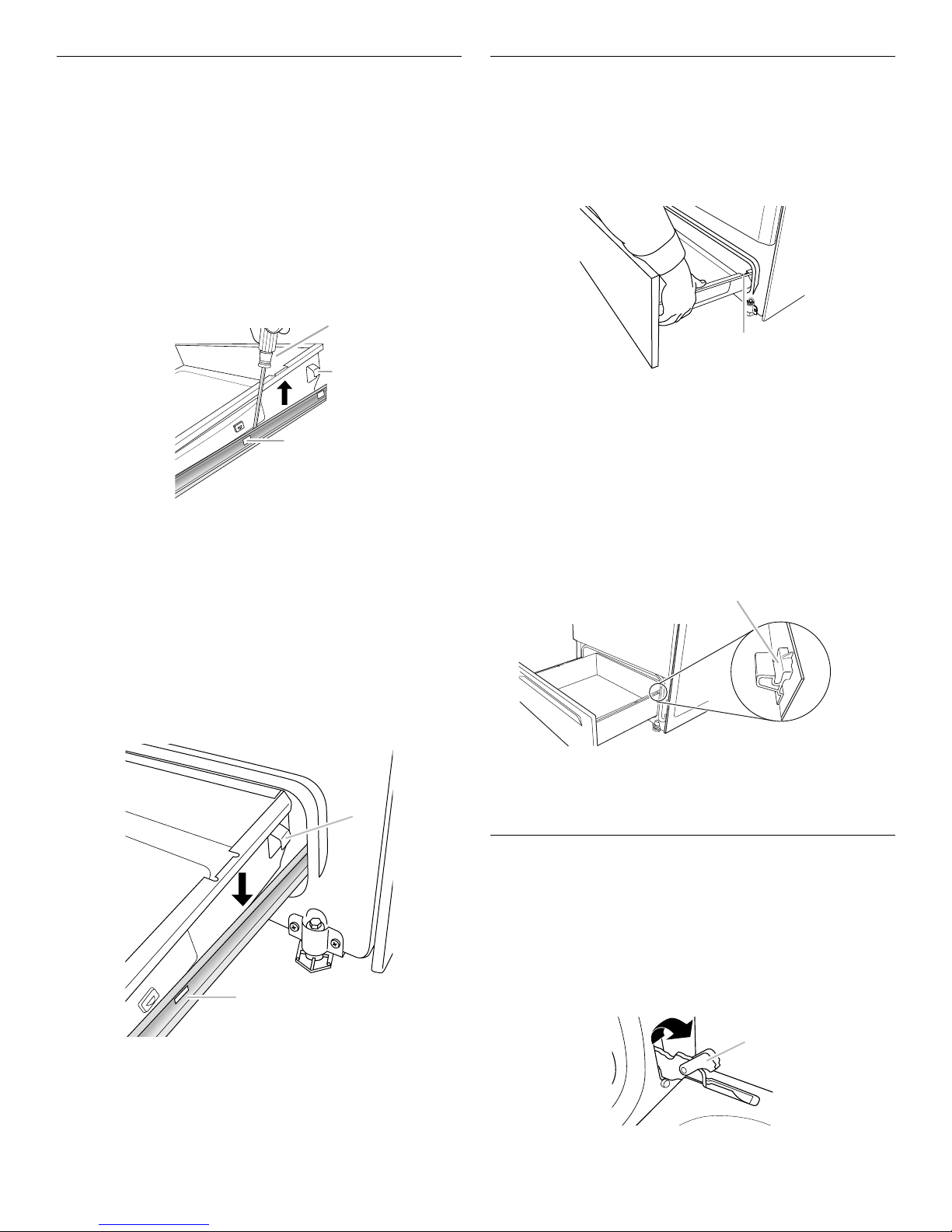

On Ranges Equipped with a Warming Drawer or Premium
Storage Drawer:
On ranges equipped with a warming drawer or premium
storage drawer, the rear legs cannot be accessed by
removing the warming drawer or premium storage drawer. It
will be necessary to adjust the rear legs from outside the
range. Use wrench or pliers to lower the front and rear
leveling legs one-half turn.
Install Anti-Tip Bracket
1. Remove the anti-tip bracket from where it is taped inside the
storage drawer or warming drawer.
2. Determine which mounting method to use: floor or wall.
If you have a stone or masonry floor, you can use the wall
mounting method. If you are installing the range in a mobile
home, you must secure the range to the floor.
3. Determine and mark centerline of the cutout space. The
mounting can be installed on either the left side or right side
of the cutout. Position mounting bracket against the wall in
the cutout so that the V-notch of the bracket is
12⁹⁄₁₆" (31.9 cm) from centerline as shown.
4. Drill two ¹⁄₈" (3 mm) holes that correspond to the bracket
holes of the determined mounting method. See the following
illustrations.
Floor Mounting
Wall Mounting
5. Using the Phillips screwdriver, mount anti-tip bracket to the
wall or floor with the two #12 x 1⁵⁄₈" screws provided.
6. Move range close enough to opening to allow for final
electrical connections. Remove shipping base, cardboard or
hardboard from under range.
7. Move range into its final location, making sure rear leveling
leg slides into anti-tip bracket.
8. Move range forward onto shipping base, cardboard or
hardboard to continue installing the range using the following
installation instructions.
A. Rear leveling leg
B. Wrench or pliers
C. Front leveling leg
B
C
A
WARNING
Tip Over Hazard
A child or adult can tip the range and be killed.
Install anti-tip bracket to floor or wall per installation
instructions.
Slide range back so rear range foot is engaged in the
slot of the anti-tip bracket.
Re-engage anti-tip bracket if range is moved.
Do not operate range without anti-tip bracket installed
and engaged.
Failure to follow these instructions can result in death
or serious burns to children and adults.
A. 12 ⁹⁄₁₆ " (31.9 cm)
B. Bracket V-notch
Rear position Front position Diagonal (2 options)
A
Centerline
B

7
Verify Anti-Tip Bracket Is Installed and
Engaged
On Ranges Equipped with a Storage Drawer:
1. Remove the storage drawer. See “Storage Drawer” section.
2. Use a flashlight to look underneath the bottom of the range.
3. Visually check that the rear range foot is inserted into the slot
of the anti-tip bracket.
On Ranges Equipped with a Warming Drawer or Premium
Storage Drawer:
1. Place the outside of your foot against the bottom front of the
warming drawer or premium storage drawer, and grasp the
lower right or left side of the control panel as shown.
NOTE: If your countertop is mounted with a backsplash, it
may be necessary to grasp the range higher than is shown in
the illustration.
2. Slowly attempt to tilt the range forward.
If you encounter immediate resistance, the range foot is
engaged in the anti-tip bracket.
3. If the rear of the range lifts more than ½" (1.3 cm) off the floor
without resistance, stop tilting the range and lower it gently
back to the floor. The range foot is not engaged in the anti-tip
bracket.
IMPORTANT: If there is a snapping or popping sound when lifting
the range, the range may not be fully engaged in the bracket.
Check to see if there are obstructions keeping the range from
sliding to the wall or keeping the range foot from sliding into the
bracket. Verify that the bracket is held securely in place by the
mounting screws.
4. Slide the range forward, and verify that the anti-tip bracket is
securely attached to the floor or wall.
5. Slide range back so the rear range foot is inserted into the
slot of the anti-tip bracket.
IMPORTANT: If the back of the range is more than 2" (5.1 cm)
from the mounting wall, the rear range foot may not engage the
bracket. Slide the range forward and determine if there is an
obstruction between the range and the mounting wall. If you
need assistance or service, refer to the “Assistance or Service”
section of the Use and Care Guide, or the cover or “Warranty”
section of the User Instructions, for contact information.
6. Repeat steps 1 and 2 to ensure that the range foot is
engaged in the anti-tip bracket.
If the rear of the range lifts more than ½" (1.3 cm) off the floor
without resistance, the anti-tip bracket may not be installed
correctly. Do not operate the range without anti-tip bracket
installed and engaged. Please reference the “Assistance or
Service” section of the Use and Care Guide, or the cover or
“Warranty” section of the User Instructions, to contact
service.
Level Range
Determine if you have AquaLift™ Technology or Steam Clean by
referring to the “Range Care” section of the User Instructions.
For Ranges with AquaLift™ Technology or Steam Clean:
1. Place level on the oven bottom as indicated in one of the two
figures below depending on the size of the level. Check with
the level: side to side and front to back.
2. If range is not level, pull range forward until rear leveling leg is
removed from the anti-tip bracket.
3. Follow the directions in Style 1 or Style 2, depending on the
style of drawer supplied with the range.
For Ranges without AquaLift™ Technology or Steam Clean:
1. Place a standard flat rack in oven.
2. Place level on the rack and check levelness of the range, first
side to side; then front to back.
3. If range is not level, pull range forward until rear leveling leg is
removed from the anti-tip bracket.
4. Follow the directions in Style 1 or Style 2, depending on the
style of drawer supplied with the range.
Style 1: Ranges Equipped with a Storage Drawer:
Use a ¼" drive ratchet, wrench or pliers to adjust leveling legs
up or down until the range is level. Push range back into
position. Check that rear leveling leg is engaged in the anti-tip
bracket.
Style 2: Ranges Equipped with a Warming Drawer or
Premium Storage Drawer:
Use a wrench or pliers to adjust leveling legs up or down until
the range is level. Push range back into position. Check that
rear leveling leg is engaged in the anti-tip bracket.
NOTE: Range must be level for satisfactory baking
performance and best cleaning results using AquaLift™
Technology and Steam Clean functions.

8
Warming Drawer or Premium Storage
Drawer
(on some models)
Remove all items from inside the warming drawer or premium
storage drawer, and allow the range to cool completely before
attempting to remove the drawer.
To Remove:
1. Open the warming drawer or premium storage drawer to its
fully open position.
2. Using a flat-blade screwdriver gently loosen the warming
drawer or premium storage drawer from the glide alignment
notch and lift up the drawer alignment tab from the glide.
3. Repeat Step 2 on the other side. The warming drawer or
premium storage drawer is no longer attached to the drawer
glides. Using both hands, pick up the warming drawer or
premium storage drawer to complete the removal.
To Replace:
1. Align the forward drawer notches with the notches in the
drawer glides on both sides.
Place the rear alignment tabs into the drawer glides on both
sides.
2. Push the warming drawer or premium storage drawer in all
the way.
3. Gently open and close the warming drawer or premium
storage drawer to ensure it is seated properly on the glides
on both sides.
Storage Drawer
(on some models)
The storage drawer can be removed. Before removing, make sure
drawer is cool and empty.
To Remove:
1. Pull the storage drawer straight back to the drawer stop.
2. Lift up the front of the drawer and pull the drawer out.
To Replace:
1. Lift up the front of the drawer and place the rear of the drawer
inside the range so that the drawer stop notch is behind the
drawer glide.
2. Lower the drawer so that the edge of the slide rail drops into
the slot in the drawer glide.
3. Slowly push the drawer into the range.
NOTE: When properly installed, the rear slides on the bottom
of the drawer will engage the base rails and the drawer will
not tip when items are placed in the drawer.
Oven Door
For normal range use, it is not suggested to remove the oven
door. However, if removal is necessary, make sure the oven is off
and cool. Then, follow these instructions. The oven door is heavy.
To Remove:
1. Open oven door all the way.
2. Pinch the hinge latch between two fingers and pull forward.
Repeat on other side of oven door.
A. Flat-blade screwdriver
B. Drawer alignment tab
C. Drawer glide notch
A. Drawer alignment tab
B. Drawer glide notch
A
B
C
A
B
A. Drawer stop notch
A. Engage drawer glide.
A. Hinge latch
A
A
A

9
3. Close the oven door as far as it will shut.
4. Lift the oven door while holding both sides.
Continue to push the oven door closed and pull it away from
the oven door frame.
To Replace:
1. Insert both hanger arms into the door.
2. Open the oven door.
You should hear a “click” as the door is set into place.
3. Move the hinge levers back to the locked position. Check
that the door is free to open and close. If it is not, repeat the
removal and installation procedures.
Complete Installation
1. Check that all parts are now installed. If there is an extra part,
go back through the steps to see which step was skipped.
2. Check that you have all of your tools.
3. Dispose of/recycle all packaging materials.
4. Check that the range is level. See the “Level Range” section.
5. Use a mild solution of liquid household cleaner and warm
water to remove waxy residue caused by shipping material.
Dry thoroughly with a soft cloth. For more information, read
the “Range Care” section of the Use and Care Guide or User
Instructions.
6. Read the “Range Use” section of the Use and Care Guide or
User Instructions.
7. Plug power cord into appropriate outlet. Turn power on.
8. Turn on surface burners and oven. See the Use and Care
Guide or User Instructions for specific instruction on range
operation.
If range does not operate, check the following:
■Household fuse is intact and tight; or circuit breaker has not
tripped.
■Range is plugged into an outlet.
■Electrical supply is connected.
IMPORTANT: If the range control displays an F9 or F9, E0
error code, the electrical outlet may be miswired. Contact a
qualified electrician to verify the electrical supply.
■See “Troubleshooting” in the Use and Care Guide or User
Instructions.
When the range has been on for 5 minutes, check for heat. If
range is cold, turn off the range and contact a qualified
technician.
Moving the Range
When moving range, slide range onto cardboard or hardboard to
avoid damaging the floor covering.
If removing the range is necessary for cleaning or maintenance:
1. Slide range forward.
2. Unplug the power supply cord.
3. Complete cleaning or maintenance.
4. Plug in power supply cord.
5. Check that the anti-tip bracket is installed and engaged. See
the “Verify Anti-Tip Bracket Is Installed and Engaged”
section.
6. Check that range is level.
WARNING
Electrical Shock Hazard
Electrically ground range.
Failure to do so can result in death, fire, or
electrical shock.
WARNING
Tip Over Hazard
A child or adult can tip the range and be killed.
Install anti-tip bracket to floor or wall per installation
instructions.
Slide range back so rear range foot is engaged in the
slot of the anti-tip bracket.
Re-engage anti-tip bracket if range is moved.
Do not operate range without anti-tip bracket installed
and engaged.
Failure to follow these instructions can result in death
or serious burns to children and adults.

10
Notes

11
SÉCURITÉ DE LA CUISINIÈRE
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
AVERTISSEMENT
DANGER
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
Risque de basculement
Un enfant ou une personne adulte peut faire basculer la cuisinière, ce qui peut causer un
décès.
Fixer la bride antibasculement au plancher ou au mur, conformément aux instructions
d'installation.
Faire glisser de nouveau la cuisinière de façon à ce que le pied arrière de la cuisinière se
trouve dans la fente de la bride antibasculement.
Réengager la bride antibasculement si la cuisinière a été déplacée.
Ne pas faire fonctionner la cuisinière si la bride antibasculement n'est pas installée et engagée.
Le non-respect de ces instructions peut causer un décès ou des brûlures graves aux enfants et
aux adultes.
Bride
antibasculement
Pour vérifier que la bride antibasculement est bien installée et engagée :
•Faire glisser la cuisinière vers l'avant.
•Vérifier que la bride antibasculement est bien fixée au plancher ou au mur.
•Faire de nouveau glisser la cuisinière vers l'arrière de sorte que le pied de la cuisinière
se trouve sous la bride antibasculement.
•Voir les instructions d'installation pour plus de détails.
Pied de
la cuisinière
AVERTISSEMENT

12
EXIGENCES D'INSTALLATION
Outillage et pièces
Rassembler les outils et pièces nécessaires avant de commencer
l'installation. Lire et suivre les instructions fournies avec les outils
indiqués ici.
Outillage nécessaire
Pièces fournies
Vérifier la présence de toutes les pièces.
■La bride antibasculement doit être bien fixée au sol ou au
mur. L’épaisseur du plancher peut nécessiter des vis plus
longues pour l'ancrage de la bride dans le plancher.
Pièces nécessaires
Consulter les codes locaux. Vérifier l'alimentation électrique
existante. Voir la section “Spécifications électriques”.
Toutes les connexions électriques doivent être effectuées par un
électricien qualifié et certifié.
Exigences d'emplacement
IMPORTANT : Observer les dispositions de tous les codes et
règlements en vigueur.
■C'est à l'installateur qu'incombe la responsabilité de
respecter les distances de séparation exigées, spécifiées sur
la plaque signalétique de l'appareil. La plaque signalétique
est située sur le côté gauche du châssis du four derrière le
panneau du tiroir de remisage ou derrière le côté supérieur
droit de la porte du four.
■Afin de supprimer le risque de brûlures ou d'incendie en se
penchant au-dessus des unités de surface chauffées, le
rangement en armoire au-dessus des unités de surface doit
être évité. Si le rangement en armoire est envisagé, le risque
peut être réduit par l'installation d'une hotte de cuisine
opérant horizontalement sur un minimum de 5" (12,7 cm) au-
delà du bas des placards.
■Respecter les dimensions indiquées pour la cavité
d'installation entre les placards. Ces dimensions constituent
les valeurs minimales des dégagements de séparation.
■La bride antibasculement doit être installée. Pour l'installation
de la bride antibasculement expédiée avec la cuisinière, voir
la section “Installation de la bride antibasculement”.
■Une source d'électricité avec liaison à la terre est nécessaire.
Voir la section “Spécifications électriques”.
IMPORTANT : Pour éviter tout dommage, consulter le
constructeur ou le fabricant du placard pour déterminer si les
matériaux utilisés ne subiront pas un changement de couleur, une
déstratification ou d'autres dommages. Ce four a été conçu
conformément aux exigences UL et aux normes de la CSA
International; il respecte la température maximale autorisée pour
les placards en bois : 194°F (90°C).
Résidence mobile – Spécifications additionnelles à
respecter lors de l’installation
L’installation de cette cuisinière doit être conforme aux
dispositions de la norme Manufactured Home Construction and
Safety Standard, Title 24 CFR, Part 3280 (anciennement Federal
Standard for Mobile Home Construction and Safety, Title 24,
HUD Part 280). Lorsque cette norme n’est pas applicable,
l’installation doit satisfaire aux critères de la norme Standard for
Manufactured Home Installations, ANSI A225.1/NFPA 501A ou
aux dispositions des codes locaux.
Au Canada, l’installation de cette cuisinière doit satisfaire aux
stipulations de la version la plus récente de la norme CAN/CSA-
Z240 ou des codes locaux en vigueur.
Autres critères à respecter pour une installation en résidence
mobile :
■Dans le cas de l’installation de cette cuisinière dans une
résidence mobile, la cuisinière doit être fixée conformément
aux instructions présentées dans ce document.
■Mètre ruban
■Tournevis à lame plate
■Tournevis Phillips
■Niveau
■Marteau
■Perceuse manuelle ou
électrique
■Clé ou pince
■Marqueur ou crayon
■Ruban adhésif de masquage
■Clé à cliquet de ¼"
■Tourne-écrou de ¼"
■Tourne-écrou de ³⁄₈" et ⁵⁄₁₆"
■Foret de ¹⁄₈" (3,2 mm) (pour
planchers de bois)
A. Bride antibasculement
B. Vis n° 12 x 1⁵⁄₈"(2)
A
B

13
Dimensions du produit
IMPORTANT : La cuisinière doit être d'aplomb après
l'installation. Suivre les instructions de la section “Réglage de
l'aplomb de la cuisinière”. Il n'est pas recommandé d'utiliser la
table de cuisson comme référence pour le nivellement.
*La cuisinière peut être soulevée d'environ 1" (2,5 cm) en
ajustant les pieds de nivellement.
**L'avant de la porte et du tiroir peuvent s'avancer davantage en
fonction du style du produit.
Dimensions du placard
Les dimensions de l'espace d'installation entre les placards sont
valides pour l'installation entre des placards de 25" (64 cm) de
profondeur avec plan de travail de 24" (61 cm) de profondeur à
hauteur de 36" (91,4 cm).
IMPORTANT : En cas d'installation d'une hotte ou d'un
ensemble hotte/micro-ondes au-dessus de la cuisinière, suivre
les instructions fournies avec la hotte concernant les dimensions
de dégagement à respecter au-dessus de la surface de la table
de cuisson.
*REMARQUE : Distance de séparation de 24" (61 cm) ou plus
lorsque le fond d'un placard de bois ou de métal est protégé par
une planche ignifugée d'au moins ¼" (0,64 cm) recouverte d'une
feuille métallique d'épaisseur égale ou supérieure à : acier
calibre 28 MSG, acier inoxydable 0,015" (0,4 mm), aluminium
0,024" (0,6 mm), ou cuivre 0,020" (0,5 mm).
Distance de séparation de 30" (76,2 cm) ou plus entre le dessus
de la table de cuisson et le fond d'un placard de bois ou de
métal non protégé.
A. 27 ³⁄₄ " (70,5 cm) max. de profondeur avec la poignée
B. Hauteur hors-tout 46
⁷⁄₈ " (119,1 cm) avec les pieds de
nivellement complètement vissés*
C. Hauteur de la table de cuisson 36" (91,4 cm) avec les pieds de
nivellement complètement vissés*
D. 29
⁷⁄₈ " (75,9 cm) de largeur
E. 25
⁵⁄₁₆ " (64,3 cm) - depuis l'arrière de la cuisinière jusqu'à
l'avant de la table de cuisson**
F. Plaque signalétique (située sur le côté gauche du châssis du
four derrière le panneau du tiroir de remisage ou sur le côté
supérieur droit derrière le panneau de la porte du four)
A
B
C
D
E
F
A. Profondeur max. du placard supérieur 13" (33 cm)
B. Largeur de l'ouverture 30" (76,2 cm) min.
C. Pour la distance libre minimale vers la partie supérieure de la
table de cuisson, voir la REMARQUE*.
D. Largeur de l'ouverture 31" (78,7 cm) min.
E. Prise de courant - 8" (20,3 cm) à 22" (55,9 cm) depuis l'un des
deux placards, 7" (17,8 cm) max. à partir du plancher
F. Ni la porte, ni les charnières du placard ne doivent dépasser à
l’intérieur de l’ouverture
A
B
D
F
E
C

14
Spécifications électriques
Si les codes en vigueur le permettent et qu’un conducteur
distinct de liaison à la terre est utilisé, on recommande qu’un
électricien qualifié vérifie que la liaison à la terre et la taille du
conducteur de liaison à la terre sont adéquates et conformes aux
prescriptions des codes locaux.
Vérifier que le raccordement à la source d’électricité et le calibre
des conducteurs sont conformes aux prescriptions de la plus
récente édition des normes CSA C22.1, partie 1 - Code canadien
de l’électricité, et de tout code ou règlement local en vigueur.
On peut obtenir un exemplaire des normes ci-dessus auprès de :
Canadian Standards Association
178 Rexdale Blvd.
Toronto, ON M9W 1R3 CANADA
■En cas de doute quant à la qualité de la liaison à la terre de la
cuisinière, consulter un électricien qualifié.
*La charge NEC calculée est inférieure à la charge totale
connectée indiquée sur la plaque signalétique.
**En cas de raccordement à un circuit de 50 A, utiliser un cordon
de 50 A nominaux avec son ensemble. Pour les cordons de
50 A nominaux, utiliser des ensembles qui spécifient une
utilisation avec une ouverture pour le raccordement d’un
diamètre nominal de 1³⁄₈" (34,9 mm).
■On recommande l’emploi de fusibles temporisés ou
disjoncteurs.
■Cette cuisinière est dotée d’un dispositif de branchement
(homologation CSA International) destiné à être branché sur
une prise de courant murale standard 14-50R. Veiller à ce
que la prise de courant murale soit placée à portée de la
position de service finale de la cuisinière.
■Ne pas utiliser de câble de rallonge.
INSTRUCTIONS D'INSTALLATION
Déballage de la cuisinière
1. Ôter les matériaux d'emballage, le ruban adhésif et le film
protecteur de la cuisinière.
2. Retirer les grilles de four et le sachet de pièces de l'intérieur
du four.
3. Ne pas enlever la base d'expédition pour l'instant.
AVERTISSEMENT
Risque de choc électrique
Relier la cuisinière à la terre.
Le non-respect de cette instruction peut causer
un décès, un incendie ou un choc électrique.
Spécifications électriques
pour la cuisinière* Intensité nominale spécifiée du cordon
d’alimentation et de la
protection du circuit
120/240 volts 120/208 volts Ampères
8,8 - 16,5 KW
16,6 - 22,5 KW 7,8 - 12,5 KW 12,6 - 18,5 KW 40 ou 50** 50
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer la cuisinière.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
A. Base d'expédition
A

15
4. Sur les cuisinières équipées d’un tiroir de remisage :
Retirer le tiroir de remisage. Voir la section “Tiroir de remisage”
pour plus de renseignements. Déployer les pieds de
nivellement arrière d'un demi-tour; utiliser une clé à cliquet de
¼". Déployer les pieds de nivellement avant d'un demi-tour;
utiliser une clé ou une pince.
Sur les cuisinières équipées d’un tiroir-réchaud ou d'un
tiroir de remisage de qualité supérieure :
Sur les cuisinières équipées d’un tiroir-réchaud, on ne peut
pas accéder aux pieds arrière en retirant le tiroir-réchaud ou
le tiroir de remisage de qualité supérieure. Les pieds arrière
doivent être réglés depuis l’extérieur de la cuisinière.
Déployer les pieds de nivellement avant et arrière d'un demi-
tour; utiliser une clé ou une pince.
Installation de la bride antibasculement
1. Ôter la bride antibasculement fixée par du ruban adhésif à
l’intérieur du tiroir de remisage ou du tiroir-réchaud.
2. Déterminer la méthode de montage à utiliser : au plancher ou
au mur.
Pour un plancher en pierre ou en briquetage, on peut utiliser
la méthode de montage au mur. En cas d'installation de la
cuisinière dans une résidence mobile, il est impératif de fixer
la cuisinière au sol.
3. Déterminer et marquer l’axe central de l’espace à découper.
Le montage peut être effectué du côté gauche ou droit de la
découpe. Positionner la bride de montage contre le mur dans
l'ouverture à découper de façon à ce que l'encoche en V de
la bride se trouve à 12⁹⁄₁₆" (31,9 cm) de l’axe central, tel
qu’illustré.
4. Percer deux trous de ¹⁄₈" (3 mm) qui correspondent aux trous
de la bride selon la méthode de montage déterminée. Voir les
illustrations suivantes.
A. Clé à cliquet de ¼"
B. Pied de nivellement arrière
C. Clé ou pince
D. Pied de nivellement avant
A. Pied de nivellement arrière
B. Clé ou pince
C. Pied de nivellement avant
C
D
A
B
B
C
A
A. 12 ⁹⁄₁₆ " (31,9 cm)
B. Encoche en V de la bride
Risque de basculement
Un enfant ou une personne adulte peut faire basculer la
cuisinière, ce qui peut causer un décès.
Fixer la bride antibasculement au plancher ou au mur,
conformément aux instructions d'installation.
Faire glisser de nouveau la cuisinière de façon à ce que
le pied arrière de la cuisinière se trouve dans la fente
de la bride antibasculement.
Réengager la bride antibasculement si la cuisinière a
été déplacée.
Ne pas faire fonctionner la cuisinière si la bride
antibasculement n'est pas installée et engagée.
Le non-respect de ces instructions peut causer un
décès ou des brûlures graves aux enfants et aux
adultes.
AVERTISSEMENT
A
Axe central
B

16
Montage au plancher
Montage mural
5. À l’aide du tournevis Phillips, monter la bride antibasculement
sur le mur ou sur le plancher avec les deux vis n° 12 x 1⁵⁄₈"
fournies.
6. Rapprocher suffisamment la cuisinière de l'ouverture pour
permettre le raccordement final au circuit électrique. Retirer la
base d’expédition, le carton ou le panneau de fibres dur de
sous la cuisinière.
7. Placer la cuisinière dans son emplacement final en s’assurant
que le pied de nivellement arrière glisse dans la bride
antibasculement.
8. Déplacer la cuisinière vers l'avant sur la base de sa boîte
d'expédition, sur une planche en carton ou en matériau de
fibres dur pour poursuivre l'installation de la cuisinière à l'aide
des instructions d'installation suivantes.
Vérifier que la bride antibasculement est
bien installée et engagée
Sur les modèles avec tiroir de remisage :
1. Retirer le tiroir de remisage. Voir la section “Tiroir de
remisage”.
2. Au moyen d’une torche électrique, inspecter le dessous de la
cuisinière.
3. Inspecter la cuisinière pour vérifier que le pied arrière de la
cuisinière se trouve dans la fente de la bride antibasculement.
Sur les modèles avec tiroir-réchaud ou tiroir de remisage de
qualité supérieure :
1. Placer l'extérieur du pied contre la partie inférieure avant du
tiroir-réchaud et saisir le côté inférieur droit ou gauche du
tableau de commande tel qu'indiqué.
REMARQUE : Si le plan de travail comporte un dosseret, il
faudra peut-être saisir la cuisinière plus haut que ce
qu'indique l'illustration.
2. Tenter d'incliner la cuisinière vers l'avant avec précaution.
Si vous rencontrez une résistance immédiate, cela signifie
que le pied de la cuisinière est engagé dans la bride
antibasculement.
3. Si l'arrière de la cuisinière se soulève de plus de ½" (1,3 cm)
du plancher sans opposer de résistance, cesser d'incliner la
cuisinière et la reposer doucement sur le plancher. Le pied de
la cuisinière n'est pas engagé dans la bride antibasculement.
IMPORTANT : Si l'on entend un claquement ou un bruit
d'éclatement lorsqu'on soulève la cuisinière, cela signifie peut-
être que la cuisinière n'est pas bien engagée dans la bride.
Vérifier qu'aucune obstruction n'empêche la cuisinière de glisser
vers le mur ou le pied de la cuisinière de glisser dans la bride.
Vérifier que la bride est fermement maintenue en place par les vis
de montage.
4. Glisser la cuisinière vers l'avant et vérifier que la bride
antibasculement est bien fixée au plancher ou au mur.
5. Faire glisser de nouveau la cuisinière de façon à ce que le
pied arrière de la cuisinière se trouve dans la fente de la bride
antibasculement.
IMPORTANT : Si l'arrière de la cuisinière se trouve à plus de
2" (5,1 cm) du mur de montage, cela signifie que la bride n'est
peut-être pas engagée dans le pied arrière de la cuisinière.
Glisser la cuisinière vers l'avant et déterminer si un objet fait
obstruction entre la cuisinière et la paroi de montage. Pour
assistance ou dépannage, consulter la section “Assistance ou
Service” du guide d'utilisation et d'entretien, la couverture ou la
section “Garantie” des instructions d'utilisation pour obtenir les
coordonnées des personnes à contacter.
6. Répéter les étapes 1 et 2 pour s'assurer que le pied de la
cuisinière est bien engagé dans la bride antibasculement.
Si l'arrière de la cuisinière se soulève de plus de ½" (1,3 cm)
du plancher sans opposer de résistance, cela peut signifier
que la bride antibasculement n'est pas correctement
installée. Ne pas faire fonctionner la cuisinière si la bride
antibasculement n'est pas installée et engagée. Consulter la
section “Assistance ou Service” du guide d'utilisation et
d'entretien, la couverture ou la section “Garantie” des
instructions d'utilisation pour obtenir les coordonnées des
personnes à contacter.
Positionnement
par l’arrière Positionnement par l'avant En diagonale (2 options)

17
Réglage de l'aplomb de la cuisinière
Déterminer si vous possédez la technologie AquaLift™ ou Steam
Clean (nettoyage à la vapeur) en consultant la section “Entretien
de la cuisinière” des instructions d'utilisation.
Pour les cuisinières équipées de la technologie AquaLift™ ou
Steam Clean (nettoyage à la vapeur) :
1. En fonction de la taille du niveau, placer le niveau sur le bas
du four tel qu’indiqué dans l’une des deux figures ci-dessous.
Contrôler l’aplomb transversal et dans le sens avant/arrière.
2. Si la cuisinière n’est pas d’aplomb, la tirer de nouveau pour
que le pied de nivellement arrière se dégage de la bride
antibasculement.
3. Suivre les instructions fournies pour le type 1 ou 2, en
fonction du type de tiroir fourni avec la cuisinière.
Pour les cuisinières dépourvues de la technologie AquaLift™
ou Steam Clean (nettoyage à la vapeur) :
1. Placer une grille standard dans le four.
2. Placer un niveau sur la grille et contrôler l'aplomb de la
cuisinière, d'abord transversalement, puis dans le sens avant/
arrière.
3. Si la cuisinière n’est pas d’aplomb, la tirer de nouveau pour
que le pied de nivellement arrière se dégage de la bride
antibasculement.
4. Suivre les instructions fournies pour le type 1 ou 2, en
fonction du type de tiroir fourni avec la cuisinière.
Style 1 : Sur les cuisinières équipées d'un tiroir de remisage :
Utiliser une clé à cliquet de ¼", une clé ou une pince pour
régler les pieds de nivellement vers le haut ou vers le bas
jusqu'à ce que la cuisinière soit d'aplomb. Repousser la
cuisinière pour la remettre en place. Vérifier que le pied de
nivellement arrière est engagé dans la bride antibasculement.
Style 2 : Sur les cuisinières équipées d'un tiroir-réchaud ou
d'un tiroir de remisage de qualité supérieure :
Utiliser une clé ou une pince pour régler les pieds de
nivellement vers le haut ou vers le bas jusqu’à ce que la
cuisinière soit d’aplomb. Repousser la cuisinière pour la
remettre en place. Vérifier que le pied de nivellement arrière
est engagé dans la bride antibasculement.
REMARQUE : La cuisinière doit être d’aplomb pour que les
résultats de cuisson au four soient satisfaisants et les
résultats de nettoyage idéaux avec les fonctions de
technologie AquaLift™ et Steam Clean (nettoyage à la
vapeur).
Tiroir-réchaud ou tiroir de remisage de
qualité supérieure
(sur certains modèles)
Enlever tous les articles de l’intérieur du tiroir-réchaud ou tiroir de
remisage de qualité supérieure et laisser la cuisinière refroidir
complètement avant d’essayer d’enlever le tiroir.
Dépose :
1. Ouvrir complètement le tiroir-réchaud ou tiroir de remisage de
qualité supérieure.
2. À l’aide d’un tournevis à lame plate, desserrer doucement le
tiroir-réchaud ou le tiroir de remisage de qualité supérieure
pour le dégager de l’encoche d’alignement de glissière et
soulever l’onglet d’alignement du tiroir pour le dégager de la
glissière.
3. Répéter l’étape 2 pour l’autre côté. Le tiroir-réchaud ou le
tiroir de remisage de qualité supérieure n'est plus fixé aux
glissières de tiroir. Avec les deux mains, saisir le tiroir-réchaud
ou le tiroir de remisage de qualité supérieure pour le retirer
complètement.
Réinstallation :
1. Aligner les encoches de l’avant du tiroir avec les encoches
des glissières latérales à l’intérieur du tiroir (de chaque côté).
Placer les onglets d’alignement arrière dans les glissières de
tiroir (de chaque côté).
2. Pousser le tiroir-réchaud ou tiroir de remisage de qualité
supérieure complètement.
3. Ouvrir et fermer délicatement le tiroir-réchaud ou tiroir de
remisage de qualité supérieure pour s’assurer qu’il est bien
engagé dans les glissières (de chaque côté).
A. Tournevis à lame plate
B. Onglet d’alignement du tiroir
C. Encoche de glissière du tiroir
A. Onglet d’alignement du tiroir
B. Encoche de glissière du tiroir
A
B
C
A
B

18
Tiroir de remisage
(sur certains modèles)
Le tiroir de remisage peut être enlevé. Avant de l’enlever,
s’assurer que le tiroir est froid et vide.
Dépose :
1. Tirer le tiroir de remisage en ligne droite vers l'arrière jusqu'à
la butée du tiroir.
2. Soulever l’avant du tiroir et retirer ce dernier.
Réinstallation :
1. Soulever l’avant du tiroir et placer l'arrière du tiroir dans la
cuisinière de façon à ce que l'encoche de butée du tiroir se
trouve derrière la glissière du tiroir.
2. Abaisser le tiroir de façon à ce que le bord de la glissière
s'insère dans l'encoche de la glissière de tiroir.
3. Enfoncer lentement le tiroir dans la cuisinière.
REMARQUE : Lorsque le tiroir est correctement installé, les
glissières de la base s'engagent dans les glissières arrière du
fond du tiroir et le tiroir lui-même ne s'incline pas lorsqu'on
place des objets à l'intérieur.
Porte du four
Il n'est pas recommandé d'enlever la porte du four pour une
utilisation normale. Toutefois, si la dépose est nécessaire,
s'assurer que le four est éteint et froid. Puis, suivre ces
instructions. La porte du four est lourde.
Dépose :
1. Ouvrir la porte du four complètement.
2. Pincer le loquet de charnière entre les deux doigts et tirer
vers l'avant. Répéter ces opérations pour l’autre côté de la
porte du four.
3. Fermer la porte du four aussi loin qu'elle peut aller.
4. Soulever la porte du four en la retenant de chaque côté.
Continuer de maintenir la porte du four fermée et la dégager
du châssis de la porte du four.
Réinstallation :
1. Insérer les deux bras de suspension dans la porte.
2. Ouvrir la porte du four.
Vous devriez entendre un déclic lors de la mise en place de la
porte.
3. Remettre les leviers des charnières à la position verrouillée.
Effectuer quelques manœuvres d'ouverture/fermeture de la
porte du four pour vérifier le bon fonctionnement. En cas
d'impossibilité d'ouverture ou de fermeture parfaite de la
porte, répéter le processus de dépose et d'installation de la
porte.
A. Encoche de la butée du tiroir
A. Engager la glissière du tiroir.
A
A
A. Loquet de charnière
A

19
Achever l’installation
1. Vérifier que toutes les pièces ont été installées. S’il reste une
pièce, étudier en détail les étapes du processus d’installation
pour identifier l’étape qui a été omise.
2. Vérifier la présence de tous les outils.
3. Jeter ou recycler tous les matériaux d’emballage.
4. Vérifier que la cuisinière est d'aplomb. Voir “Réglage de
l'aplomb de la cuisinière”.
5. Pour l’élimination des résidus de cire laissés par les
matériaux d'expédition, utiliser une solution d’eau tiède et de
produit de nettoyage ménager liquide doux. Sécher
complètement avec un chiffon doux. Pour plus de
renseignements, voir la section “Entretien de la cuisinière”
dans le Guide d’utilisation et d’entretien.
6. Consulter la section “Utilisation de la cuisinière” dans le
Guide d’utilisation et d’entretien.
7. Brancher le cordon électrique dans une prise de courant
appropriée. Mettre l’appareil sous tension.
8. Allumer les brûleurs de surface et le four. Consulter le Guide
d’utilisation et d’entretien pour des instructions spécifiques
sur le fonctionnement de la cuisinière.
Si la cuisinière ne fonctionne pas, contrôler ce qui suit :
■Fusible grillé ou mal connecté? Disjoncteur ouvert?
■Cuisinière branchée sur une prise de courant?
■Circuit d’alimentation sous tension?
IMPORTANT : Si le tableau de commande de la cuisinière
affiche le code d'erreur F9 ou F9, E0, cela peut signifier que le
câblage de la prise électrique est défectueux. Demander à un
électricien qualifié d'inspecter le circuit d'alimentation
électrique.
■Consulter la section “Dépannage” dans le Guide d’utilisation
et d’entretien.
Après 5 minutes de fonctionnement de la cuisinière, vérifier
l'échauffement. Si elle est froide, éteindre la cuisinière et
contacter un technicien qualifié.
Déplacement de la cuisinière
Lorsqu'on déplace la cuisinière, la faire glisser sur une planche
en carton ou en matériau de fibres dur pour éviter d’endommager
le revêtement du sol.
Si le déplacement de la cuisinière est nécessaire pour le
nettoyage ou l’entretien:
1. Faire glisser la cuisinière vers l’avant.
2. Débrancher le cordon d’alimentation électrique.
3. Effectuer le nettoyage ou l’entretien.
4. Brancher le cordon d’alimentation électrique.
5. Vérifier que la bride antibasculement est bien installée et
engagée. Voir la section “Vérifier que la bride
antibasculement est bien installée et engagée.”
6. Vérifier que la cuisinière est d’aplomb.
AVERTISSEMENT
Risque de choc électrique
Relier la cuisinière à la terre.
Le non-respect de cette instruction peut causer
un décès, un incendie ou un choc électrique.
Risque de basculement
Un enfant ou une personne adulte peut faire basculer la
cuisinière, ce qui peut causer un décès.
Fixer la bride antibasculement au plancher ou au mur,
conformément aux instructions d'installation.
Faire glisser de nouveau la cuisinière de façon à ce que
le pied arrière de la cuisinière se trouve dans la fente
de la bride antibasculement.
Réengager la bride antibasculement si la cuisinière a
été déplacée.
Ne pas faire fonctionner la cuisinière si la bride
antibasculement n'est pas installée et engagée.
Le non-respect de ces instructions peut causer un
décès ou des brûlures graves aux enfants et aux
adultes.
AVERTISSEMENT

W10403812B
© 2012.
All rights reserved.
Tous droits réservés. AQUALIFT is a trademark of Whirlpool, U.S.A. AQUALIFT est une marque de commerce de Whirlpool, U.S.A.
1/12
Printed in U.S.A.
Imprimé aux É.-U.
