INSTALLATION INSTRUCTIONS
☎
US [phone] |
☎
CAN [phone] |aquascapeinc.com
For Models:
• Path and Area 3-Watt LED Hat Top Landscape Light (#84063)
• Path and Area 3-Watt LED Dome Top Landscape Light (#84064)
PATH AND AREA LED
LANDSCAPE
LIGHTS
Thank you for choosing Aquascape Path and Area LED
Landscape Lights. At Aquascape we connect people to water
the way nature intended. Since 1991 we’ve been creating and
field-testing water features in order to provide you with the most
reliable products and best value in the water gardening industry.
Safety Information
A luminaire shall not use tungsten halogen lamps unless
the luminaire is marked for such lamps. The low voltage
cable shall be protected by routing in close proximity to the
luminaire or fitting, or next to a building structure such as a house or
deck and have the length cut off so that it is connected to a connector
within 6 inches (15.2 cm) from a building structure, a luminaire, or
fitting, however not be buried except for a maximum 6 inches (15.2
cm) in order to connect to the main low voltage cable. Warning: Risk
of Electric Shock. Install all luminaries 10 feet (3.05 m) or more from
a pool, spa, or fountain. The light has a maximum voltage operating
range between 9 and 15 volts. Operating the fixture outside of this
voltage range voids the product warranty and may damage or shorten
the life of the LED bulb. Light failure as a result of improper wiring is
not covered under warranty.

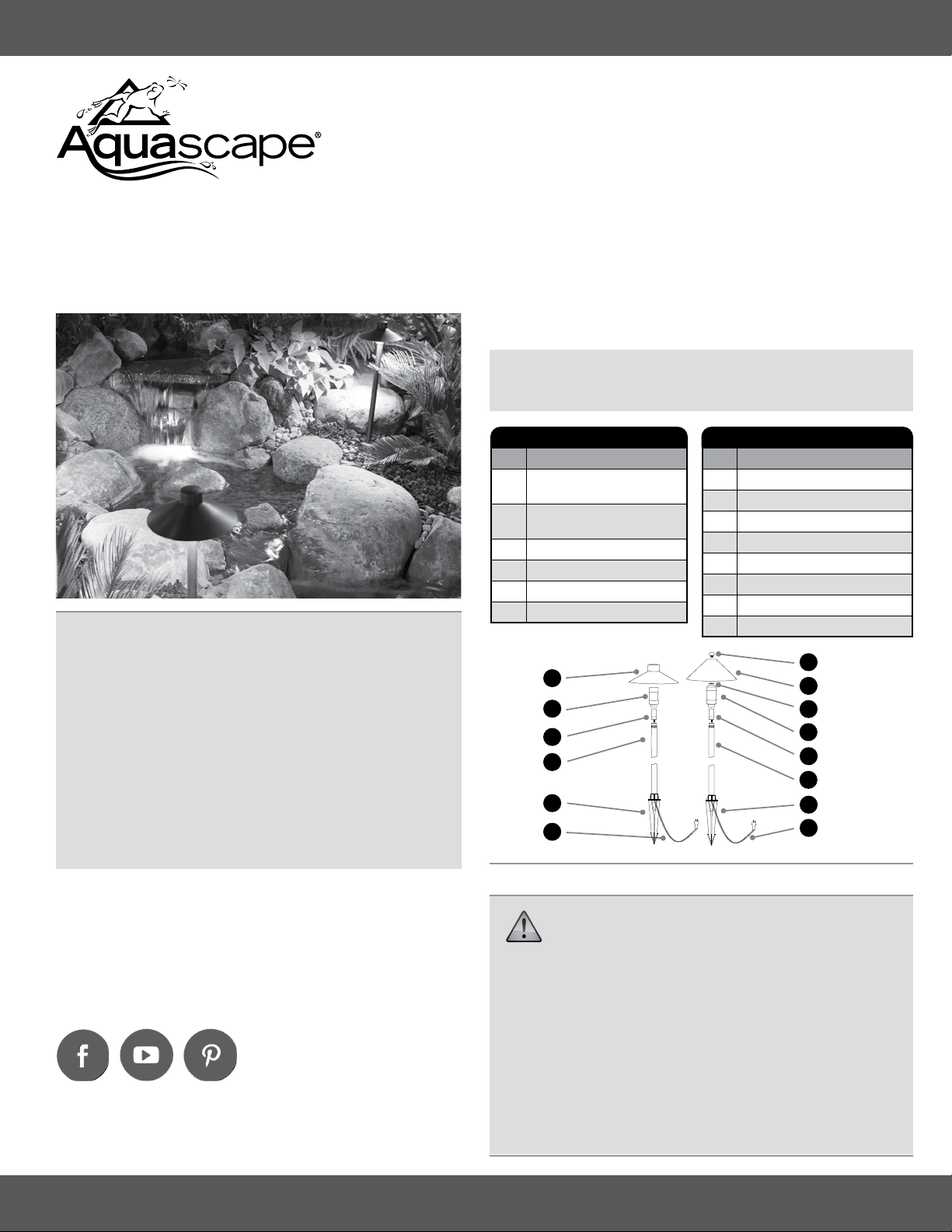

No. Description
1. Shade Fastener
2. Dome Top Shade
3. Shade Gasket
4. Protective Acrylic Lens
5. LED Bulb
6. Light Stem
7. Heavy-Duty Stake
8. Lead Wire with
Quick-Connect Fitting
Contents - Dome Top
No. Description
1. Hat Top Shade
2. Protective Acrylic Lens
3. LED Bulb
4. Light Stem
5. Heavy-Duty Stake
6. Lead Wire with
Quick-Connect Fitting
Contents - Hat Top
1
2
3
4
4
5
1
2
6
5
6
3
7
8
Aquascape Path and Area LED Landscape Lights make it easy to illuminate
any landscape or outdoor area. These energy-efficient LED lights provide
beauty, safety, charm, and visibility in any residential or commercial space,
enhancing driveways, garden paths, plant beds, and areas surrounding
waterfalls, ponds, and fountains. Each fixture features durable brass
construction, a 3-Watt LED bulb, and a 3' lead wire with quick-connect
fitting, providing a long-lasting, energy-efficient, easy-to-install, professional-
quality light that can be enjoyed year after year.

☎
US [phone] |
☎
CAN [phone] |aquascapeinc.com
Warranty Information
For more information about our company or products, please visit our website at aquascapeinc.com
or call us at US [phone] CAN [phone]
©2020 Aquascape, Inc. • All Worldwide Rights Reserved
86373-84063-84064 • 08/20
5 YEAR WARRANTY
Aquascape warrants that the Path and Area Lights will be free of manufacturing defects
for five years after date of purchase. Proof of purchase required. Warranty does not cover
damage resulting from electrical supply problems, improper wiring, lightning, negligent
handling, misuse, or lack of reasonable maintenance or care. This product should only
be operated in fresh water without corrosive chemicals like chlorine or bromine. If upon
Aquascape’s inspection, the lights shows evidence of a manufacturing defect, Aquascape’s
liability is limited, at Aquascape’s option, to the repair of the defect, or the replacement
of the defective product or refund of the original purchase price. The warranty excludes
costs of labor, removal of product, shipping and expenses related to the installation and
re-installation of the product. No liability for loss or damage of any nature or kind, whether
arising out of or from the use of the product, whether defective or not defective, is assumed
by Aquascape, Inc. or its affiliates. Aquascape shall not be liable for any incidental,
consequential or other damages arising under any theory of law whatsoever.
Fixture Dimensions 6.5" x 6.5" x 18.25"
16.51 cm x 16.51 cm x 46.48 cm
Fixture Material Brass
Voltage Min – Max 9V – 15V
Wattage 3-Watts
Lumens 270
Kelvin Temperature 2700
Color Rendering Index (CRI) 80
Beam Angle 120° (#84063) / 90° (#84064)
Beam Spread Diameter 6.5'/2 m (#84063) 6'/1.8 m (#84064)
Bulb Life Span (L70) 25,000 hours
Cord Length 3'/0.91 m
Replacement Parts
• Light is not illuminating
– The bulb connection may be loose. Check to make sure the LED is fully
inserted into the socket.
– Power to the light has been lost. Check lighting to make sure all
connections are fully connected and the ground fault breaker is not
activated.
– LED bulb could be beyond its life expectancy. Replace the bulb with a new
G4 3-Watt LED bulb.
Troubleshooting
• Aquascape Path and Area Lights are virtually maintenance-free, requiring
little to no maintenance throughout the year.
• The included 3-Watt LED bulb is rated with a 25,000 hour life span. When
it is time to change the bulb, simply remove the shade and protective
acrylic lens to access the bulb and replace it with a new G4 3-Watt LED
bulb. Refer to the Replacement Parts section below for more information.
General Maintenance

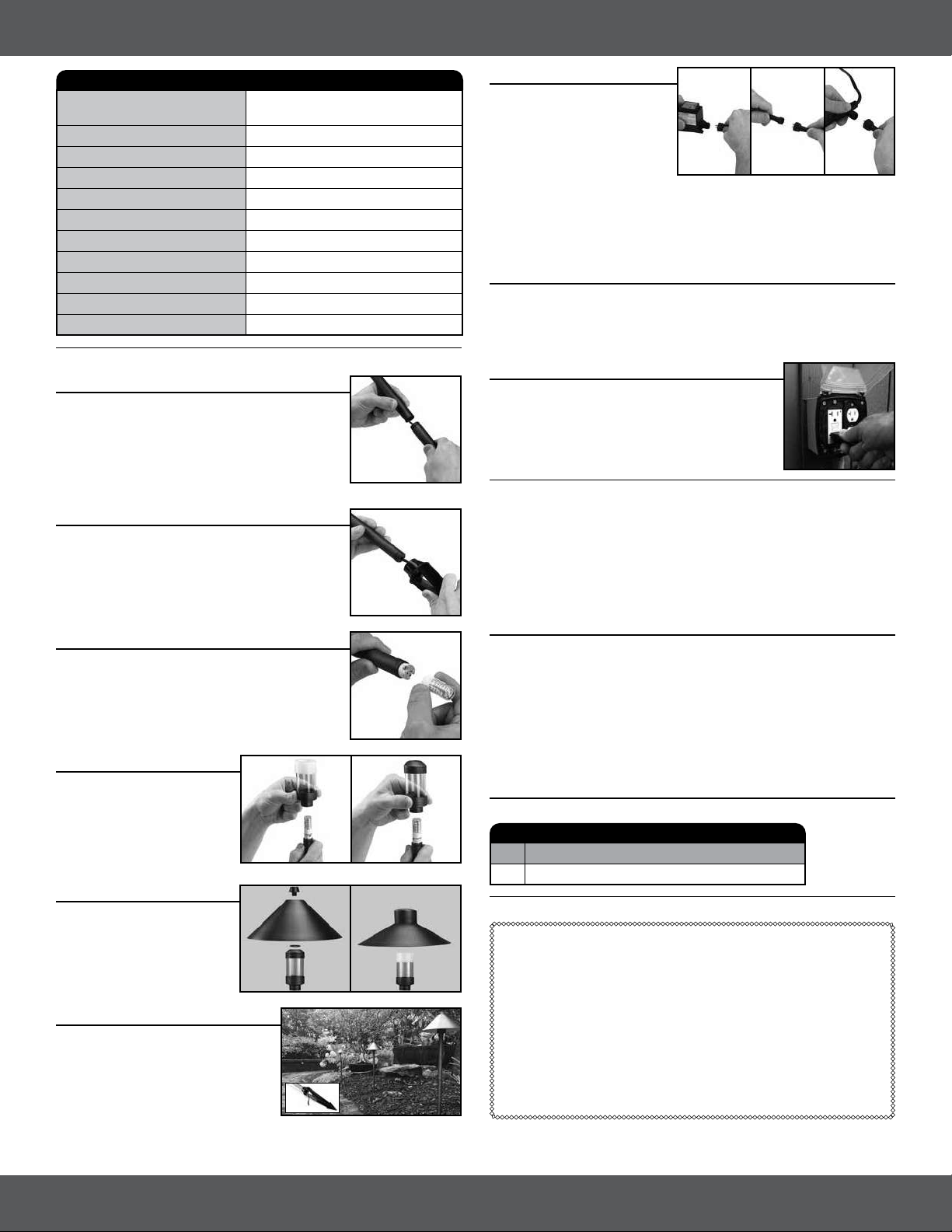

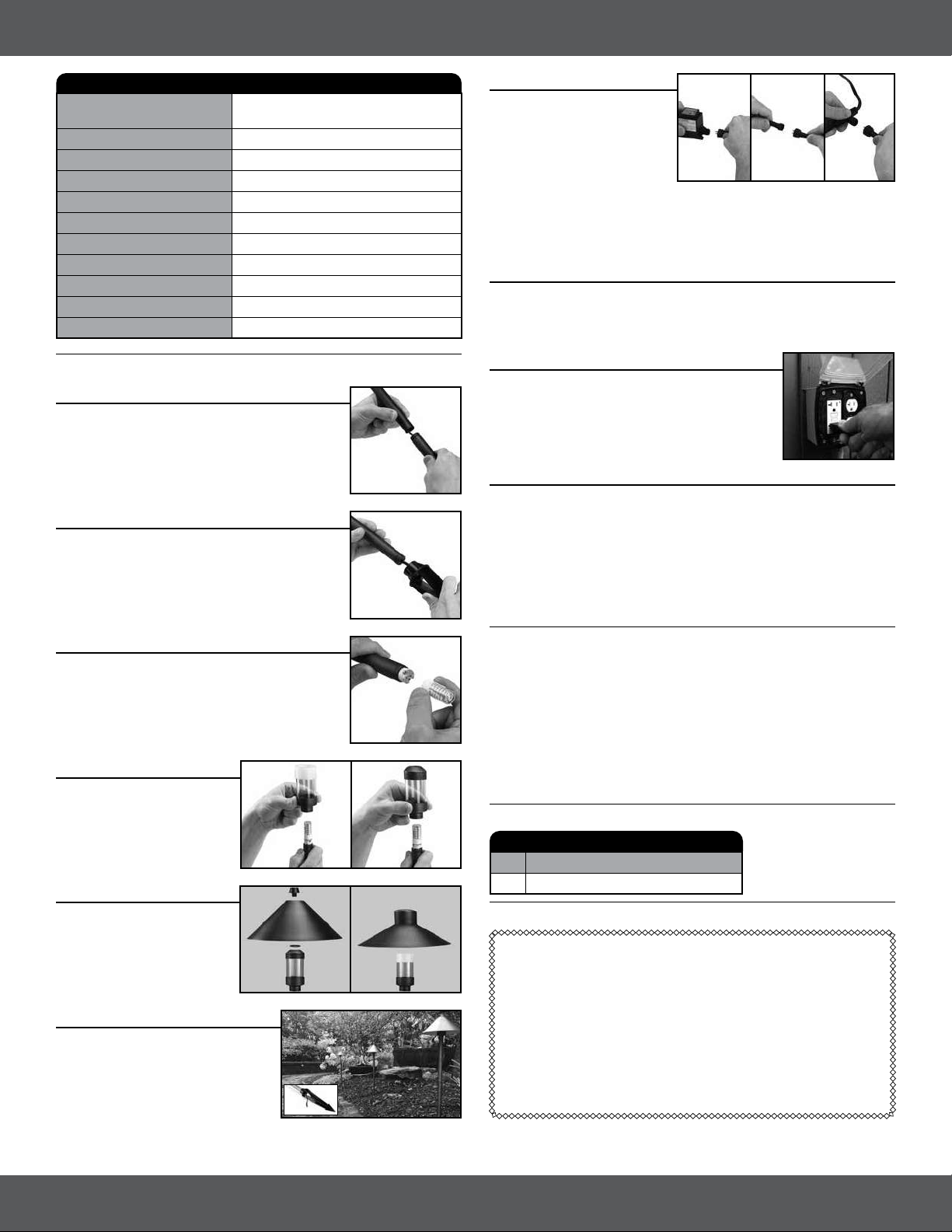

STEP 1
UNPACK AND ASSEMBLE STEM
• Carefully unpack the components.
• Assemble the two-piece light stem by threading
the two pieces together in a clockwise motion.
STEP 2
CONNECT STAKE
• Thread the heavy-duty stake clockwise onto the
bottom of the stem.
STEP 3
INSTALL BULB
• Install the bulb into the socket at the top of the
fixture. Be careful to not damage the prongs on
the bulb.
STEP 4
INSTALL PROTECTIVE LENS
• Guide the protective acrylic
lens over the bulb and thread
it onto the top of the stem.
STEP 5
ATTACH SHADE
• Attach the shade to the lens.
STEP 6
INSTALL IN DESIRED LOCATION
• Insert the heavy-duty stake into the
ground in the desired location.
STEP 7
CONNECT TO POWER
SOURCE
• Connect the quick-connect
fitting to a 12 volt low-voltage
outdoor-rated transformer,
splitter, or LVL extension
cable. The light can also be wired directly into a pre-existing low voltage
lighting system by cutting off the quick-connect fitting and using a
commercially available wiring device suitable for outdoor applications per
local codes.
STEP 8
HIDE CORD
• Hide the lead wire/cord using landscape materials such as mulch or soil.
It is recommended to bury low voltage cables 6" or less.
STEP 9
PLUG IN TRANSFORMER
• Plug the transformer into a ground fault circuit
interrupter (GFCI) rated receptacle and enjoy!
No. Item number/description
1. 84067 – Path and Area 3-Watt LED Bulb
Path and Area Light Replacement Parts
Path and Area LED Landscape Light Specs
Installation
