Arrow Storage Products SFA105AN Instructions for use

Gloves must be worn
at all times to reduce
risk of injury!
Owner’s Manual
& Assembly Guide
732680422
BUILDING DIMENSIONS
* See Inside for Detailed Safety Information.
Size rounded off to the nearest foot For proper base construction see page 14
†
Nominal Size
10’ x 5’
EN,FR,SP,GE-01LQ
†
Base
Size
Exterior Dimensions
(Roof Edge to Roof Edge)
Width Depth Height
Interior Dimensions
(Wall to Wall)
Width Depth Height
Door
Opening
Width Height
Approx.
Size
Storage
Area
10’ x 5’ 27 Sq. Ft. 158 Cu. Ft. 130 5/8” 59 1/2” 74 7/8” 71 1/4” 54 1/4” 73 5/8” 32” 65”
3,0 m x 1,5 m 2,5 m2 4,5 m3331,8 cm 151,1 cm 190,2 cm 181,0 cm 137,8 cm 187,0 cm 81,3 cm 165,1 cm
†
122” x 57”
309,9 cm x 144,8 cm
Model No. SFA105AN
3 IN 1 Shed3 IN 1 Shed
ShelterLogic.com
/
product-registration
Register • Enregistrer • Regístrate
arrowsheds.com
Visit our website for compatible accessories

FR,SP,GE-02LQ
DIMENSIONS DU COFFRE
* Voir les informations de sécurité détaillées à l’intérieur.
Toujours porter des
gants pour réduire le
risque de blessure !
attention
bords coupants
Manuel de l’utilisateur et
guide d’assemblage
DIMENSIONES DE LA UNIDAD
* Consulte en el interior para obtener la seguridad de información detallada.
Se deben usar guantes
en todo momento para
reducir el riesgo de
lesiones.
precaución
bordes fi losos
Manual del propietario
e instrucciones de ensamblaje
Las medidas están redondeadas en pies
†
Dimension arrondie au pied le plus proche
†
Taille de
la base
Tamaño
básico
2
Dimensions extérieures
(de bordure de toit à bordure de toit)
Largeur Profondeur Hauteur
Dimensions intérieures
(de paroi à paroi)
Largeur Profondeur Hauteur
Ouverture
de porte
Largeur Hauteur
Taille
approx.
Zone
d’entreposage
10’ x 5’ 27 Sq. Ft. 158 Cu. Ft. 130 5/8” 59 1/2” 74 7/8” 71 1/4” 54 1/4” 73 5/8” 32” 65”
3,0 m x 1,5 m 2,5 m2 4,5 m3331,8 cm 151,1 cm 190,2 cm 181,0 cm 137,8 cm 187,0 cm 81,3 cm 165,1 cm
†
Dimensiones exteriores
(borde a borde del techo)
Ancho Profundidad Altura
Dimensiones interiores
(pared a pared)
Ancho Profundidad Altura
Abertura de
la puerta
Ancho Altura
Tamaño
aproximado
Área de
almacenaje
10’ x 5’ 27 Sq. Ft. 158 Cu. Ft. 130 5/8” 59 1/2” 74 7/8” 71 1/4” 54 1/4” 73 5/8” 32” 65”
3,0 m x 1,5 m 2,5 m2 4,5 m3331,8 cm 151,1 cm 190,2 cm 181,0 cm 137,8 cm 187,0 cm 81,3 cm 165,1 cm
†
Außenabmessungen
(Dachkante zu Dachkante)
Breite Tiefe Höhe
Innenabmessungen
(Wand zu Wand)
Breite Tiefe Höhe
Türöff nung
Breite Höhe
Ungefähre
Größe Lagerfl äche
10’ x 5’ 27 Sq. Ft. 158 Cu. Ft. 130 5/8” 59 1/2” 74 7/8” 71 1/4” 54 1/4” 73 5/8” 32” 65”
3,0 m x 1,5 m 2,5 m2 4,5 m3331,8 cm 151,1 cm 190,2 cm 181,0 cm 137,8 cm 187,0 cm 81,3 cm 165,1 cm
†
Pflege- &
Montageanleitung
Zur Verringerung der
Verletzungsgefahr
müssen stets Handschuhe
getragen werden!
Vorsicht
scharfe Kanten
Bodenabmessungen
ABMESSUNGEN Angaben auf ganze Fuß gerundet
†
* Detaillierte Sicherheitsinformationen im Inneren.
arrowsheds.com
Visitez notre site Web pour des accessoires compatibles
arrowsheds.com
Para accesorios compatibles, visite nuestro sitio web
arrowsheds.com
Besuchen Sie unsere Webseite für kompatibles Zubehör
122” x 57”
309,9 cm x 144,8 cm
122” x 57”
309,9 cm x 144,8 cm
122” x 57”
309,9 cm x 144,8 cm

3
• Keep children and pets away from the worksite during construction and until the building is completely assembled. This will
help avoid distractions and any accidents which may occur.
EN,FR,SP,GE-04HN
• Care must be taken when handling various pieces of your building since many contain sharp edges.
CAUTION /
• Faire preuve de précaution pour manipuler les diff érentes pièces de l’abri car elles présentent de nombreux bords coupants.
ATTENTION / PRECAUCIONES/
• Tenga cuidado al manipular las diferentes piezas de la estructura ya que pueden tener bordes fi losos.
• Do NOT attempt to assemble your building before double checking that you have all the parts indicated in the parts lists.
Any building left partially assembled may be seriously damaged by even light winds.
• Ne PAS tenter d’assembler l’abri avant d’avoir vérifi é la présence de toutes les pièces fi gurant dans la liste des pièces. Tout
abri laissé partiellement assemblé peut être gravement endommagé par des vents même légers.
• NO trate de montar la estructura antes de verifi car que tenga todas las piezas indicadas en la lista de piezas. Cualquier
estructura sin terminar puede ser dañada seriamente incluso por vientos ligeros.
• Do NOT attempt to assemble your building on a windy day. The large panels can catch the wind like a “sail”, making
construction diffi cult and unsafe.
• Ne PAS tenter d’assembler l’abri en présence de vent. Les grands panneaux peuvent se comporter comme une voile et
« battre » au vent, rendant la construction diffi cile et dangereuse.
• NO trate de montar la estructura en un día ventoso. Los paneles grandes pueden atrapar el viento como una “vela”, lo que
hace que sean llevados por el viento, lo que, a su vez, hace que la construcción sea difícil e insegura.
• Tenir les enfants et les animaux domestiques à l’écart du chantier durant la construction et jusqu’à ce que l’abri soit
complètement assemblé. Cela évite les distractions et les accidents potentiels.
• No permita entrar a niños ni animales domésticos en el lugar de trabajo durante la construcción y hasta que la estructura
esté completamente montada. Esto ayudará a evitar distracciones y cualquier accidente que pueda producirse.
Your building MUST be anchored to prevent wind damage.
La estructura DEBE estar anclada para evitar daños por vientos.
• NEVER concentrate your weight on the roof of the building.
• NE JAMAIS concentrer son propre poids sur le toit de l’abri.
• NUNCA concentre su peso en el techo de la estructura.
• Before assembling any parts, your base should be constructed and an anchoring system should be ready to use.
• Avant de commencer à assembler des pièces, la base doit avoir été construite et le système d’ancrage doit être prêt à
l’emploi.
• Antes de montar cualquier pieza, debe estar construida la base y preparado el sistema de anclaje.
VORSICHT
• Verschiedene Teile Ihres Schuppens müssen vorsichtig gehandhabt werden, denn viele haben scharfe Kanten.
• Versuchen Sie NICHT, Ihren Schuppen an einem windigen Tag aufzustellen. Die großen, fl ächigen Bauteile könnten wie ein
Segel vom Wind erfasst und herumgeschleudert werden, was die Aufstellarbeiten erschwert und gefährlich macht.
• Versuchen Sie NICHT, Ihren Schuppen zu montieren, bevor Sie sich nochmals vergewissert haben, dass Sie alle in der
Teileliste. Ein nur teilweise montiert zurückgelassener Schuppen kann bereits durch leichten Wind schwer beschädigt werden.
• Halten Sie Kinder und Haustiere während der Montage und bis der Schuppen vollständig aufgestellt ist vom Aufstellplatz
fern. Dies hilft, Ablenkungen und damit einhergehende Unfälle zu verhindern.
• Belasten Sie das Dach des Schuppens NIEMALS punktuell mit Ihrem Gewicht.
L’abri doit IMPÉRATIVEMENT être ancré pour éviter les dommages par le vent.
Watch the Weather Closely
Suivre la météo avec attention
Observe el clima atentamente
• Das Fundament sollte vor dem Zusammenbau der Teile gebaut und das Verankerungssystem nutzungsbereit sein.
• hr Schuppen MUSS verankert werden, um Schäden durch Wind zu verhindern.

4
EN,FR,SP,GE-05HN
• The best location is a level area with good drainage.
ASSEMBLY / ASSEMBLAGE / ENSAMBLAR /
• Le meilleur emplacement sera une surface de niveau à bon drainage.
• El mejor lugar es un área nivelada con buen drenaje.
• Allow enough space outside the building to be able to access the roof with a ladder.
• Use Teamwork: Two or more people are required to assemble your building.
• Travailler en équipe: Deux personnes ou plus sont nécessaires pour assembler l’abri.
• Trabaje en equipo: Se necesitan dos o más personas para ensamblar su cobertizo.
• Laissez suffi samment d’espace à l’extérieur du bâtiment pour être en mesure d’accéder à la toiture avec une échelle.
• Deje sufi ciente espacio afuera del edifi cio para poder tener acceso al techo con una escalera.
CARE & MAINTENANCE / SOINS ET ENTRETIEN / PROTECCIÓN Y CONSERVACIÓN/
• DO NOT use power washing to clean your shed.
• NE PAS utiliser de jet sous haute pression pour nettoyer l’abri.
• NO utilice hidrolavadora para limpiar el cobertizo.
• Combustibles and corrosives must be stored in air tight containers designed for chemical and/or combustible storage.
Corrosive chemicals such as fertilizers, pesticides and herbicides should be cleaned off the interior and exterior surfaces
immediately. Rust caused by chemical damage is not covered by the warranty.
• Les matières combustibles et corrosives doivent être entreposées dans des contenants étanches à l’air conçus pour
l’entreposage de produits chimique et/ou combustibles. Les produits chimiques corrosifs tels que les engrais, pesticides et
herbicides doivent immédiatement être nettoyés des surfaces intérieures et extérieures. La rouille causée par des produits
chimiques n’est pas couverte par la garantie.
• Los combustibles y productos corrosivos deben guardarse en contenedores herméticos diseñados para almacenamiento
de químicos o combustibles. Se deben limpiar inmediatamente los químicos corrosivos, como fertilizantes, pesticidas y
herbicidas, de las superfi cies interiores y exteriores. El óxido causado por daños químicos no está cubierto por la garantía.
Rust protection precautions / Des mesures de protection contre la rouille /
Las precauciones de protección contra el óxido/
• Avoid nicking or scraping the coating surface, inside and out.
• Éviter d’entailler ou de rayer le revêtement de surface, à l’intérieur comme à l’extérieur.
• Evite dañar o raspar la capa protectora, por dentro y por fuera.
• Keep roof, base perimeter and door free of debris.
• Nettoyer le toit, le pourtour de la base et les rails de porte de tous débris.
• Mantenga el techo, el perímetro de la base y los rieles de la puerta sin desechos.
• Touch up scrapes or nicks and any area of visible rust as soon as possible.
• Retoucher les entailles et égratignures et toute surface de rouille visible dès que possible.
• Retoque las raspaduras o las muescas y cualquier área de todo óxido visible lo más pronto posible.
MONTAGE
• Der bestmögliche Bauplatz ist eben mit einer guten Drainage.
• Es muβ auβerdem genügend Platz auβehalb des Gerätehauses vorgesehen
werden, damit die Blechschrauben von auβen aus verschraubt werden können.
• Arbeiten Sie im Team: Mindestens zwei Personen werden für die Montage des Gerätehauses benötigt.
PFLEGE & INSTANDHALTUNG
• Reinigen Sie Ihren Schuppen NICHT mit dem Hochdruckreiniger.
• Brennbare und ätzende Stoff e müssen in luftdichten Behältern gelagert werden, die zur Lagerung von Chemikalien und/oder Brennstoff en
vorgesehen sind. Ätzende Chemikalien wie z. B. Dünger, Insektenvernichter und Unkrautvernichter sollten sofort von den Innen-
und Außenfl ächen abgewischt werden. Durch die Lagerung von Chemikalien entstandener Rost wird nicht von der Gewährleistung
abgedeckt.
Rostschutzmaßnahmen
• Vermeiden Sie es, die Oberfl ächenbeschichtung an der Innen- und Außenseite zu beschädigen oder zu verkratzen.
• Halten Sie das Dach, den Bodenbereich und die Türführungen stets frei von Verunreinigungen.
• Bessern Sie Kratzer oder Beschädigungen und alle Bereiche mit sichtbarem Rost so schnell wie möglich aus.

5

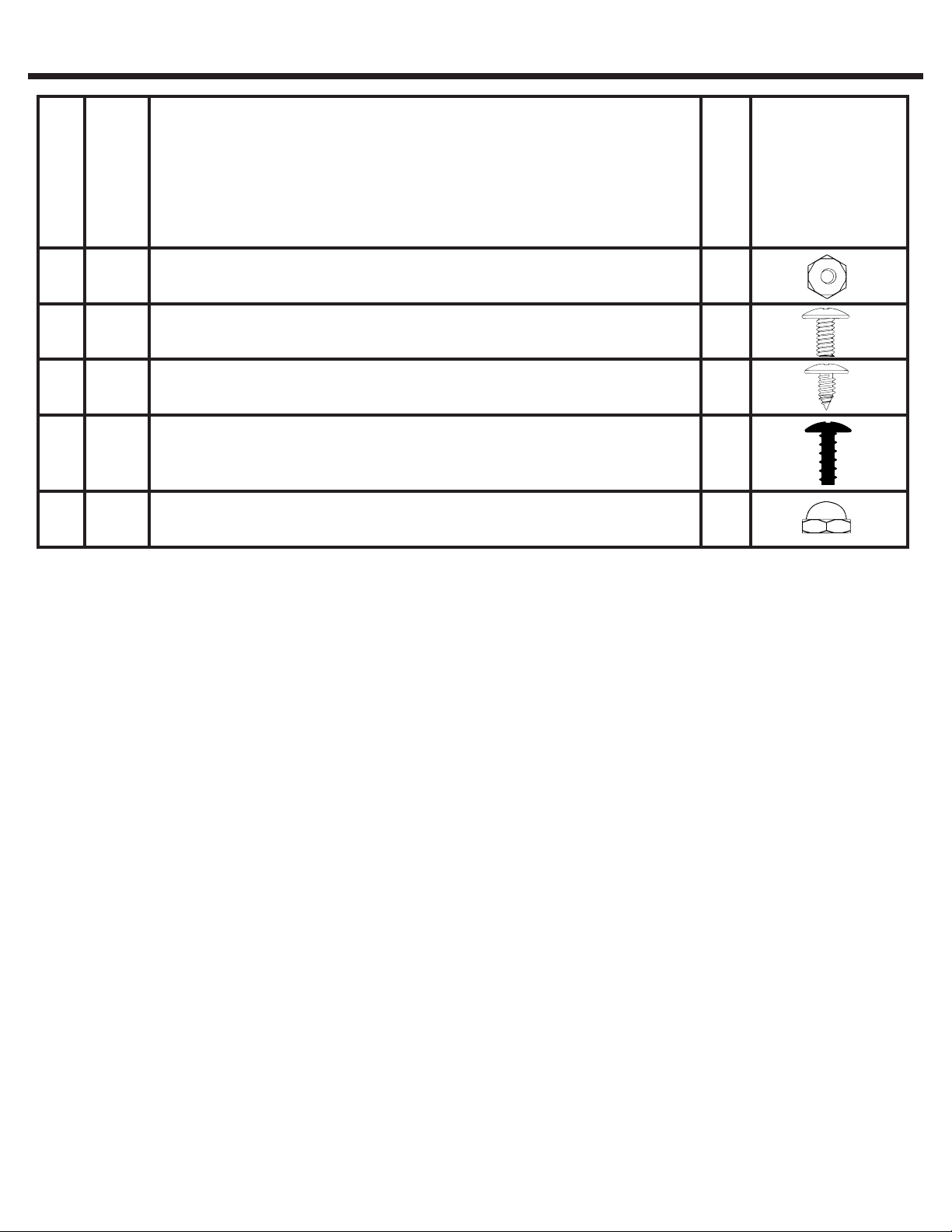

HARDWARE LIST EN,FR,SP,GE-05LQ
The fasteners used in each step are shown actual size at the top of each page. If you are unsure which
fastener to use, hold it up to the picture and use the one that matches.
LISTE DE LA VISSERIE
LISTA DE PIEZAS
165103 Hex Nut (#8-32) / Écrou hexagonal (8-32) / Tuerca hexagonal (N.º 8-32)
/ Sechskantmutter (#8-32) 105

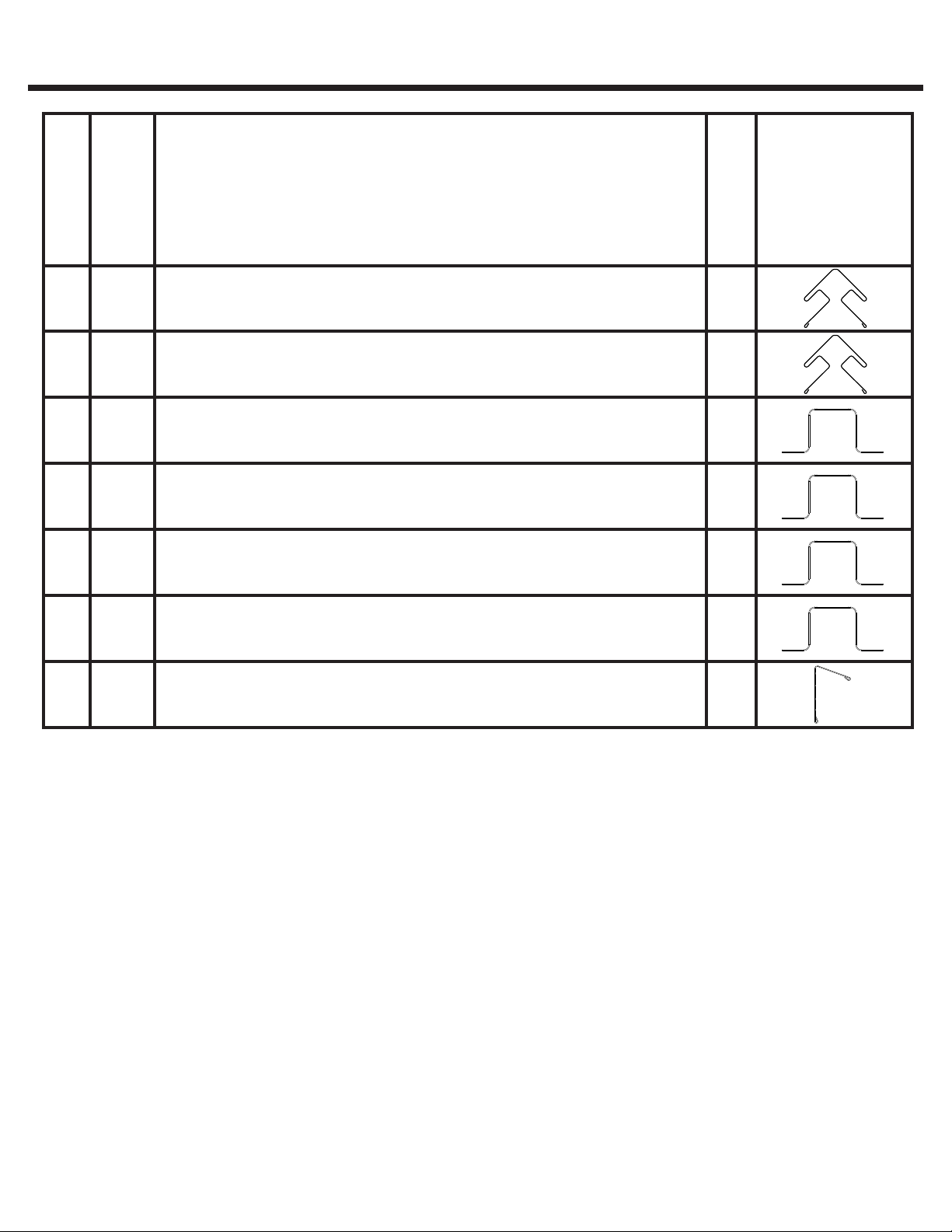

Key
No. Part No.
Part
Description
Qty. Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza Description
de la pièce
Descripción
de la pieza
Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
265923 Small Bolt (#8-32 x 3/8) (10 mm) / Petit boulon (8-32 x 3/8) (10 mm) / Perno
pequeño color arena (N.º 8-32 x 3/8) (10 mm) / Kleine Maschinenschraube
(#8-32 x 3/8) (10 mm) 105
365004 Small Screw (#8AB x 5/16) (8 mm) / Petite vis (8AB x 5/16) (8 mm) / Tornillo
pequeño color arena (N.º 8AB x 5/16) (8 mm) / Kleine Blechschraube
(#8AB x 5/16) (8 mm) 252
Les éléments de visserie utilisés à chaque étape sont représentés en taille réelle en haut de chaque page. En
cas de doute sur le type de visserie à utiliser, les placer sur l’image et utiliser celui qui correspond.
Los tornillos y pernos que se utilizan en cada paso se muestran en el tamaño real en la parte superior
de cada página. Si no está seguro de qué tornillo o perno de usar, compárelo con la imagen y use el que
coincida con ella.
KLEINTEILELISTE
Lfd.
Nr. Art.-Nr. Menge
Vor-handen
Die in den jeweiligen Schritten verwendeten Verbindungselemente werden am oberen Seitenrand jeweils
in tatsächlicher Größe gezeigt. Falls Sie unsicher sind, welches Verbindungselement Sie verwenden
sollen, dann halten Sie es vor das Bild und verwenden Sie dasjenige, das passt.
Bezeichnung
465900 Black Screw (#10B x 1/2) (13 mm) / Vis noire (#10B x 1/2) (13 mm) / Tornillo
negro (#10B x 1/2) (13 mm) / Schwarze Schrauben (#10B x 1/2) (13 mm) 8
565109 Acorn Nut (#8-32) / Écrou borgne (#8-32) / Tuerca cupulada (#8-32) /
Hutmutter (#8-32) 6

6
HARDWARE LIST EN,FR,SP,GE-06LQ
LISTE DE LA VISSERIE
LISTA DE PIEZAS
13 67293 Weather Stripping / Ruban de calfeutrage / Burlete / Dichtungsband 1
14 30028 Nameplate / Plaque signalétique / Placa de identifi cación / Typenschild 1
666045 Handle / Poignée de porte / Manija de la puerta / Türgriff 2
767468 Peak Cap / Embout de faîte / Tope del caballete / Firstkappe 2
866769 Door Slide / Coulisseau de porte / Rodamiento de la puerta / Türgleiter 4
966646 Washer Sheet / Plaque de rondelles / Plancha de arandelas / Unterlegs-
cheiben 6
10 66382 Lower Door Guide / Guide de porte inférieure / Guía inferior de la puerta
/ Untere Türführung 4
11 66183L Left Roof Trim Cap / Embout de garniture de toit gauche / Tope del con-
tramarco del techo izquierdo / Eckabschluß link 2
12 66183R Right Roof Trim Cap / Embout de garniture de toit droit / Tope del con-
tramarco del techo derecho / Eckabschluß recht 2
KLEINTEILELISTE
Key
No. Part No.
Part
Description
Qty. Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza Description
de la pièce
Descripción
de la pieza
Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
Lfd.
Nr. Art.-Nr. Menge Vor-handen
Bezeichnung
15 66775
Plug (Door Jamb Color/Clear) / Bouchon (Couleur Jambage de porte/
Transparente) / Tapón (Color Jamba de la puerta/ Transparente) /
Stopfen (Türpfosten Farbe / Klar)
2
16 66775 Plug (Door Color) / Bouchon (Couleur de la porte) / Tapón (Color de la
puerta) / Stopfen (Türfarbe) 2
17 8397 2
18 6481 2
19 66847 4
Gusset/ Gousset / Escudete / Winkel
Gable Vent / Grilles de ventilation / Rejillas de ventilación / Dachgi-
ebelentlüfter
Corner Brace / Cornières / Abrazadera de esquina / Eckenversteifung
20 6228 2
Track Support / Support de rail / Soporte del riel / Stützwinkel
21 60H Corner Cap / Coin bouchon / Tapa de esquina / Dachleisten-Ab-
schlusskappe links 6

6
7
22 9402 Side Floor Frame /
latéral Cadre de plancher / Tirante del entra-
mado del piso lateral / Seitenbodenrahmen 4
24
Corner Panel / Panneau de coin / Panel esquinero / Eckblech
31 8200 Wall Panel / Panneau de mur / Panel de la pared / Wandblech 1
32 6627 2
35
23 9399 Rear Floor Frame / Cadre de plancher arrière / Tirante del
entramado trasero del piso / Bodenrahmen hinten 1
34 9925 Rear Wall Channel / Longeron de mur / Canaleta de la pared /
Rückwand verstrebung 1
EN,FR,SP,GE-07LQ
PARTS LIST LISTE DES PIÈCES
ARTÍCULOS DE FERRETERÍA
Key
No. Part No.
Part
Description
Qty. Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza Description
de la pièce
Descripción
de la pieza
Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
Lfd.
Nr. Art.-Nr. Menge Vor-handen
Bezeichnung
TEILELISTE
11523 Front Floor Frame / Cadre de plancher avant / Tirante del
entramado delantero del piso / Bodenrahmen vorne 1
Wall Panel / Panneau de mur / Panel de la pared / Wandblech
9926 Side Wall Channel / Longeron de mur
latéral / Canaleta de la
pared lateral / Seitenrückwand verstrebung 2
Front Corner Panel / Panneau de coin avant / Panel esquinero
delantero / Eckblech vorne
25 11090 2
Side Floor Frame /
latéral Cadre de plancher / Tirante del entra-
mado del piso lateral / Seitenbodenrahmen
26 8984 2
Side Floor Frame /
latéral Cadre de plancher / Tirante del entra-
mado del piso lateral / Seitenbodenrahmen
9394 1
27
11594 2
28
11844 1 29
11850 1
30
33 11526 2
Wall Panel / Panneau de mur / Panel de la pared / Wandblech
Corner Panel / Panneau de coin / Panel esquinero / Eckblech
Wall Panel / Panneau de mur / Panel de la pared / Wandblech

8
43 5964 Roof Beam / Poutre de toit / Viga del techo / Dachträger 1
45 6442 Right Roof Panel / Panneau de toit droit / Panel del techo derecho
/ Dachblech rechts 1
47 6443 Left Roof Panel / Panneau de toit gauche / Panel del techo
izquierdo / Dachblech links 1
49 6015 Roof Trim / Garniture de toit / Contramarco del techo / Dachab-
schlussleiste 2
40 6658 Gable Brace /
Renfort de pignon / Abrazadera del gablete / Gie-
belverstärkung 2
41
42 Left Gable / Pignon gauche / Gablete izquierdo / Giebel links 2
EN,FR,SP,GE-08LQ

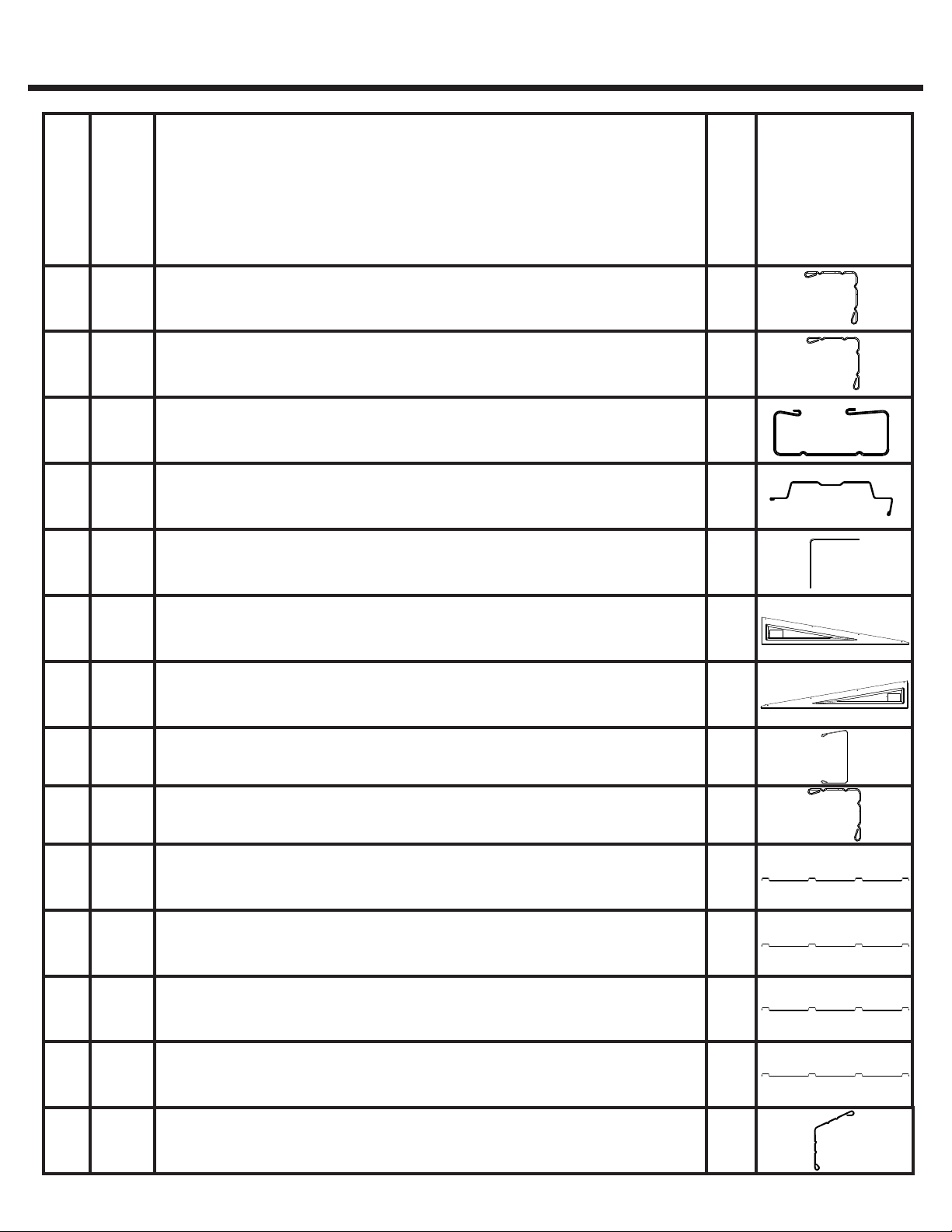

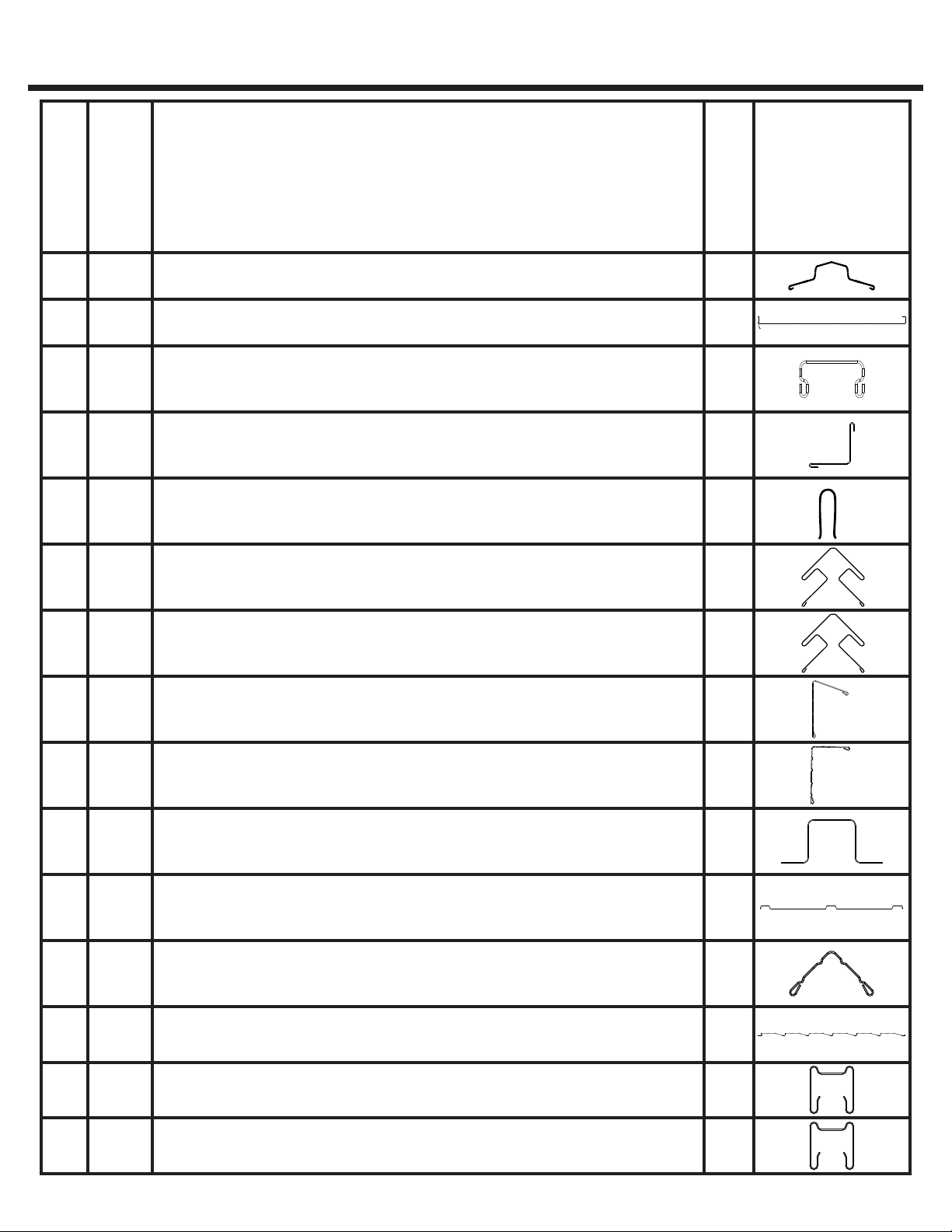

PARTS LIST LISTE DES PIÈCES
ARTÍCULOS DE FERRETERÍA TEILELISTE
Key
No. Part No.
Part
Description
Qty. Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza Description
de la pièce
Descripción
de la pieza
Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
Lfd.
Nr. Art.-Nr. Menge Vor-handen
Bezeichnung
44 5982 Roof Beam Angle / Poutre de toit / Viga del techo / Dachträger 1
38 11522 1
Door Track / Rail de porte / Riel de la puerta / Türlaufschiene
39 Door Jamb / Jambage de porte / Jamba de la puerta / Türpfosten
9397 Rear Wall Angle / Cornière arrière / Ángulo de la pared trasera /
Rückwandwinkel 1
37
9370 2
11212 2
Right Gable / Pignon droit / Gablete derecho / Giebel rechts
80163
46 11819 Right Roof Panel / Panneau de toit droit / Panel del techo derecho
/ Dachblech rechts 1
48 80329 Left Roof Panel / Panneau de toit gauche / Panel del techo
izquierdo / Dachblech links 1
9400 Side Wall Angle /
Cornière de mur latéral / Seitenwandwinkel 2
36

9
EN,FR,SP,GE-09LQ
PARTS LIST LISTE DES PIÈCES
ARTÍCULOS DE FERRETERÍA TEILELISTE
Key
No. Part No.
Part
Description
Qty. Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza Description
de la pièce
Descripción
de la pieza
Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
Lfd.
Nr. Art.-Nr. Menge Vor-handen
Bezeichnung
52 6657 2
51 80259 2
Door Panel / Panneau porte / Panel puerta / Tür
Door Handle Brace / Renfort de poignée de porte / Abrazadera
de la manija de la puerta / Türgriff versteifung
53
54
10499 Horizontal Door Brace / Renfort d’ouverture horizontale de la
porte / Abrazadera de puerta horizontal / Horizontale Türschiene 4
69836 4
55 11823 2
Corner Post / Poteau d’angle / Pendolón de la esquina / Eckpfos-
ten
56 11825 2
Corner Post / Poteau d’angle / Pendolón de la esquina / Eckpfos-
ten
57 11826 2
Front-Rear Wall Angle / l’angle de paroi arrière et avant / Delante-
ro/trasero Ángulo de la pared / Vorder-/Rückwandwinkel
58 11095 2
50 6869 Ridge Cap /
Faîtage / Tope del caballete / Firstabdeckung 1
Side Wall Angle / Cornière de mur latéral / Ángulo de la pared
lateral / Seitenwandwinkel
59 11820 4
Side Wall Channel / Longeron de mur
latéral / Canaleta de la
pared lateral / Seitenrückwand verstrebung
60 11821 2
Wall Panel / Panneau de mur / Panel de la pared / Wandblech
61 11100 2
Wall Trim / Garniture de mur / Contramarco de la pared / Wand
deckung
62 11845 1
Roof Panel / Panneau de toit / Panel del techo / Dachblech
63 11848 2
64 11849 2
Roof Channel / Canal de toit / Canal de techo / Dachprofi l
Roof Channel / Canal de toit / Canal de techo / Dachprofi l
Edge Trim(Purple) / Garniture de bordure (violet) / Contramarco
del gablete de (morada) / Kantenschutz (Lila)

10
EN,FR,SP,GE-10LQ
PARTS LIST LISTE DES PIÈCES
ARTÍCULOS DE FERRETERÍA TEILELISTE
Key
No. Part No.
Part
Description
Qty. Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza Description
de la pièce
Descripción
de la pieza
Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
Lfd.
Nr. Art.-Nr. Menge Vor-handen
Bezeichnung
66 80331 1
67 11634 2
Floor Channel / Canal de plancher / Canal de piso / Bodenkanal
68 11635 2
Floor Channel / Canal de plancher / Canal de piso / Bodenkanal
69 11638 4
Floor Channel / Canal de plancher / Canal de piso / Bodenkanal
70 11822 4
Floor Channel / Canal de plancher / Canal de piso / Bodenkanal
65 11824 1
Corner Post Left / Poteau d’angle gauche / Pendolón de la es-
quina izquierda / Linker Eckpfosten
Corner Post Right / Poteau d’angle droit / Pendolón de la esquina
derecha / Rechter Eckpfosten
71 11867 1
Front-Rear Wall Angle / l’angle de paroi arrière et avant / Delante-
ro/trasero Ángulo de la pared / Vorder-/Rückwandwinkel

11
EN,FR,SP,GE-11LQ
ASSEMBLY BY KEY NO. PIÈCES PAR N° DE REPÈRE
MONTAJE POR N.º DE REFERENCIA
27
22
28
24
29
22
28
MONTAGE NACH LFD. NR.
23
31
30
32
32
33
33
3435
35
36
36
37
38
39
39
67
67
68
68
69
69 69
69

12
EN,FR,SP,GE-12LQ

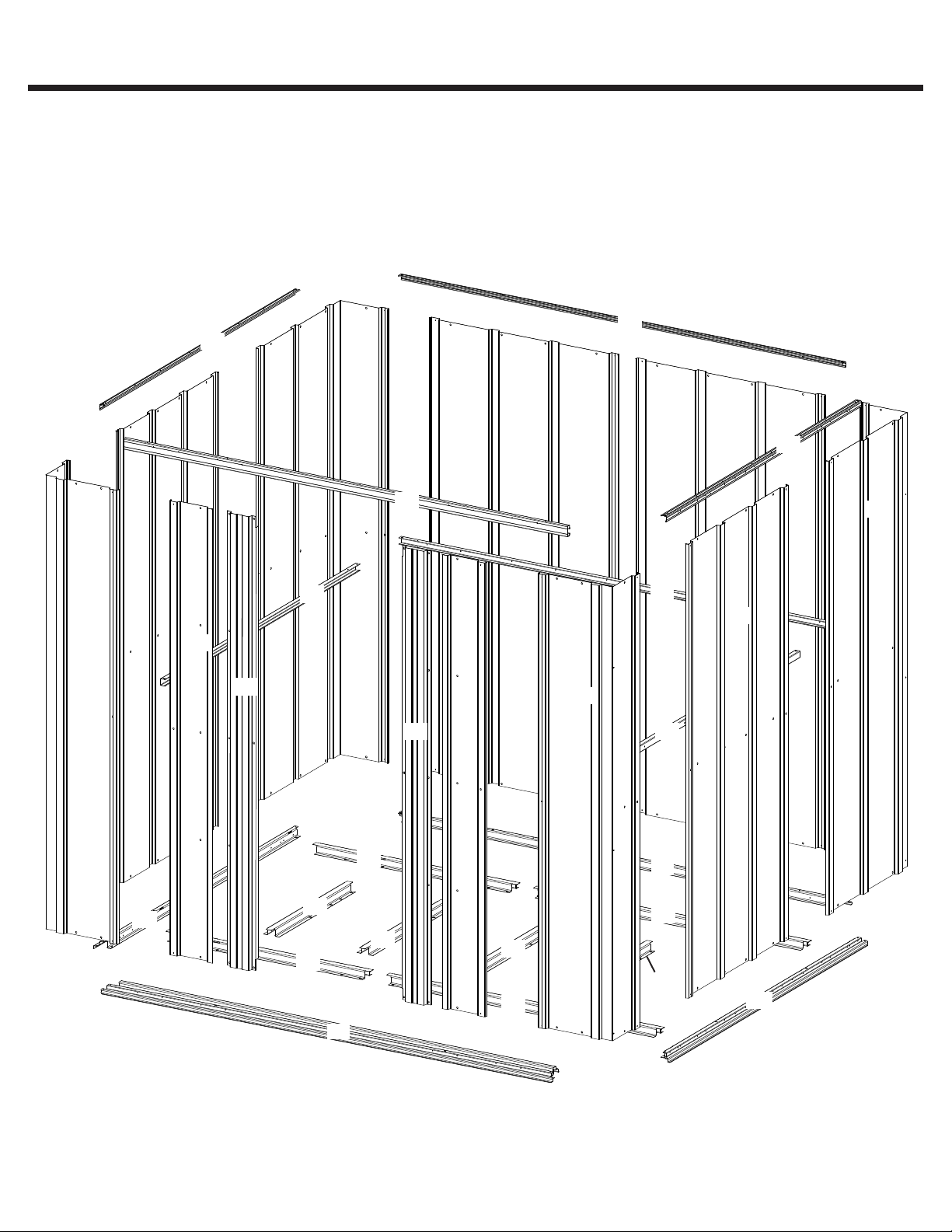

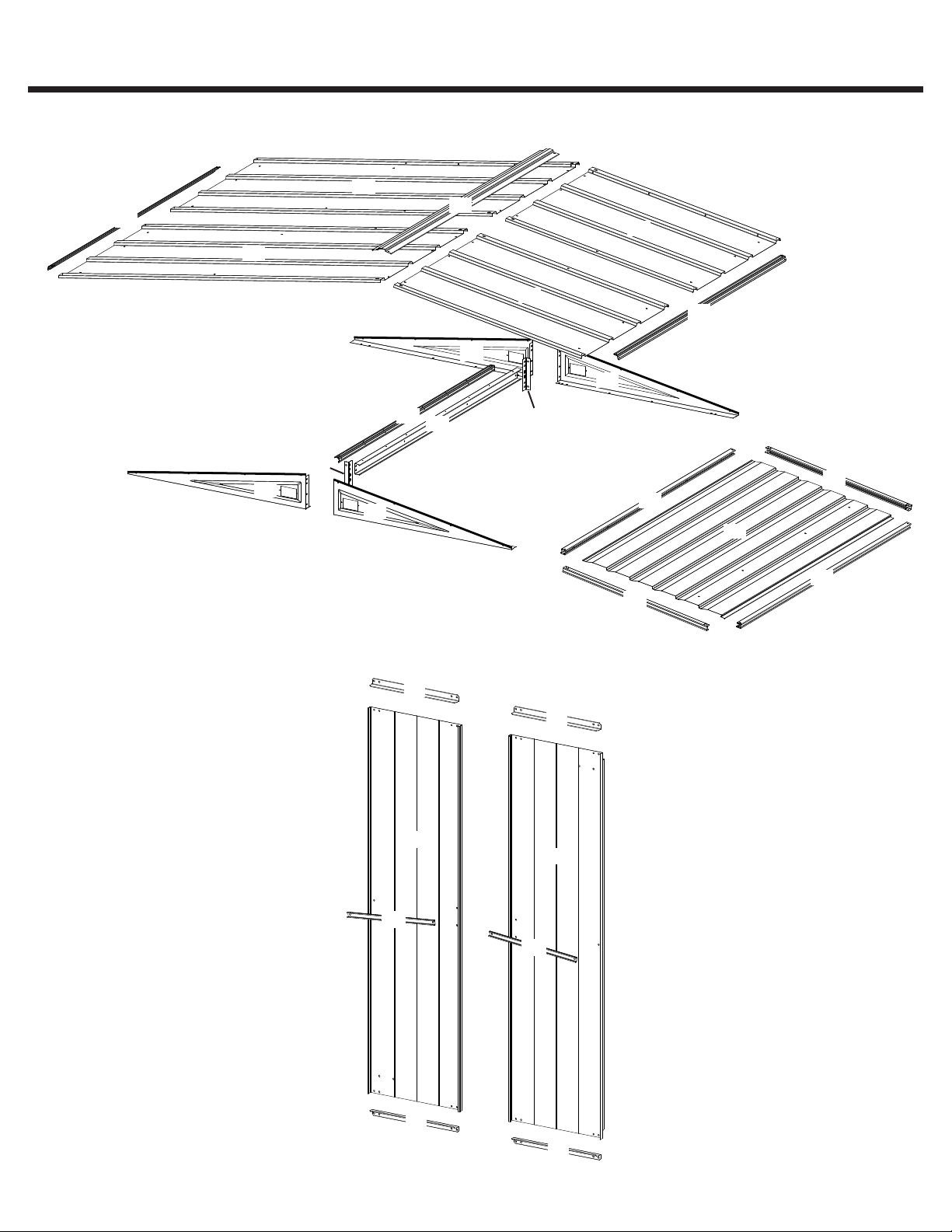

ASSEMBLY BY KEY NO. PIÈCES PAR N° DE REPÈRE
MONTAJE POR N.º DE REFERENCIA MONTAGE NACH LFD. NR.
25
25
22
55
55
56
56
57
71
58
58
59 59
59
59
60
60
61
61
18
18
17
17
70
70
26
26
70 70
22
65
66
57
20
20

13
EN,FR,SP,GE-13LQ
52
51
52
53
ASSEMBLY BY KEY NO. PIÈCES PAR N° DE REPÈRE
MONTAJE POR N.º DE REFERENCIA MONTAGE NACH LFD. NR.
41
51
40
40
53
53
53
41
42
42
43
44
45
46
47
48
49
49 50
62
63
63
64
64
54
54
54
54

14
EN,FR-14LQ

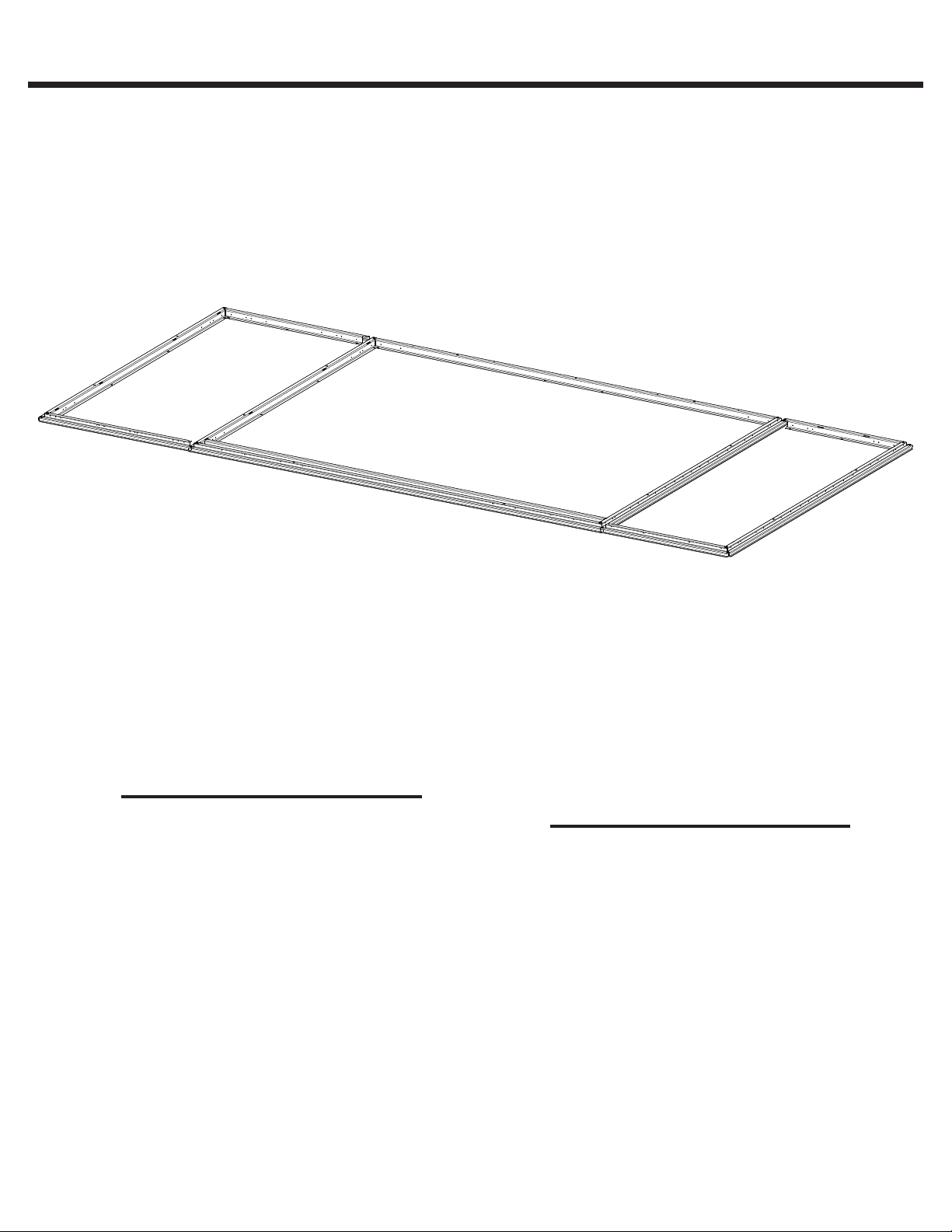

CONSTRUCTING A FOUNDATION CONSTRUIRE UNE FONDATION
Wood Platform / Plateforme en bois Concrete Slab / Dalle en béton
16"/24"
40,6 cm/61,0 cm
122”
309,9 cm
57"
144,8 cm
122"
309,9 cm
57"
144,8 cm
*IMPORTANT *
The base MUST be fl at and level to provide adequate support for your building, otherwise the PRE-DRILLED HOLES WILL
NOT ALIGN AND IT CANNOT BE ASSEMBLED. No matter which of the options below you choose for a base, an ARROW
ANCHORING KIT is recommended as an eff ective method of properly securing your building after assembly is complete.
OPTION 1: Build directly on the ground
OPTION 2: Wood Platform
NOTE: Pressure Treated Lumber must NOT be used where it will make contact with your storage building. The properties of Pressure
Treated Lumber will cause accelerated corrosion. If Pressure Treated Lumber comes in contact with your storage building your
warranty will be voided. The platform should be level and fl at (free of bumps, ridges, etc.) to provide good support for the building.
The necessary materials may be obtained from your local lumber yard.
OPTION 3: Concrete Slab
The slab should be at least 4" (10,2 cm) thick.
*IMPORTANT *
La base DOIT être plate et de niveau pour fournir un support adéquat à votre bâtiment, sinon les trous PRÉ-PERCÉS
NE S'ALIGNERONT PAS ET ILS NE POURRONT PAS ÊTRE ASSEMBLÉS. Quelque que soit l’option ci-dessous
choisie pour la base, un NÉCESSAIRE D’ANCRAGE ARROW est recommandé pour amarrer solidement l’abri une fois
que le montage est terminé.
OPTION 1 : Construire à même le sol
OPTION 2 : Plateforme en bois
REMARQUE : Ne PAS utiliser de bois traité sous pression aux points de contact avec l’abri. Le bois traité sous pression contribue
à accélérer la corrosion. Le contact de bois traité sous pression avec l’abri aura pour eff et d’annuIer la garantie. La plateforme
doit être plate et de niveau (sans bosses, arêtes, etc.) afi n d’off rir un bon support à l’abri. Les matériaux nécessaires peuvent s’obtenir
auprès d’un fournisseur de bois d’oeuvre local.
OPTION 3 : Dalle en béton
La dalle doit avoir au moins 4 "(10,2 cm) d'épaisseur.

15
SP,GE-15LQ
Plataforma de Madera / Plattform aus Holz
Losa de Hormigón / Bodenplatte aus Beton
16"/24"
40,6 cm/61,0 cm
*IMPORTANTE *
La base DEBE ser plana y nivelada para proporcionar el soporte adecuado para su edifi cio; de lo contrario, los AGUJEROS
PRETALADRADOS NO SE ALINEARÁN Y NO SE PUEDEN MONTAR. Independientemente de las siguientes opciones
que elija como base, se recomienda un KIT DE SUJECIÓN ARROW como método efi caz para sujetar adecuadamente su
cobertizo después de terminar el ensamblaje.
OPCIÓN 1: Construir directamente en el suelo
OPCIÓN 2: Plataforma de madera
NOTA: La madera tratada a presión NO debe usarse donde haga contacto con su edifi cio de almacenamiento. Las propiedades de
la madera tratada a presión causarán corrosión acelerada. Si la madera tratada a presión entra en contacto con su edifi cio de
almacenamiento, su garantía quedará anulada. La plataforma debe estar nivelada y plana (libre de golpes, crestas, etc.) para
proporcionar un buen soporte para el edifi cio. Los materiales necesarios se pueden obtener de su aserradero local.
OPCIÓN 3: Losa de hormigón
La losa debe tener al menos 4 “(10,2 cm) de espesor.
CONSTRUYENDO UNA FUNDACIÓN BAU EINER BODENPLATTE
Der Sockel MUSS fl ach und eben sein, um eine angemessene Unterstützung für Ihr Gebäude zu gewährleisten. Andernfalls
werden die VORGEBOHRTEN LÖCHER NICHT AUSGERICHTET UND ES KANN NICHT ZUSAMMENGEBAUT WERDEN.
Unabhängig davon, für welche der nachfolgend genannten Möglichkeiten Sie sich als Fundament entscheiden, empfi ehlt
sich ein ARROW-VERANKERUNGSKIT als wirkungsvolle Methode zur ordnungsgemäßen Sicherung Ihres Bauwerks nach
Abschluss der Montagearbeiten.
MÖGLICHKEIT 1: Direkt auf dem Untergrund (Erde)
MÖGLICHKEIT 2: Plattform aus Holz
HINWEIS: An Stellen, an denen es mit Ihrem Geräteschuppen in Kontakt kommen würde, darf kein kesseldruckimprägniertes
Holz verwendet werden. Kesseldruckimprägniertes Holz hat Eigenschaften, die zu beschleunigter Korrosion führen. Wenn
kesseldruckimprägniertes Holz mit Ihrem Geräteschuppen in Kontakt kommt, wird Ihre Garantie ungültig.
MÖGLICHKEIT 3: Bodenplatte aus Beton
Die Bodenplatte sollte wenigstens 10,2 cm stark sein.
*WICHTIG*
122”
309,9 cm
57"
144,8 cm
122"
309,9 cm
57"
144,8 cm

EN,FR,SP,GE-16LQ
16
9402
1: FLOOR FRAME CADRE DE PLANCHER
MARCO DE PISO
65004 49402 2
11523
BODENRAHMEN
9402
9399
11523
9402
X2
65923 65103 2
65103
65923
9399 111523 1
X2
65004
9402
9399
65004
A
A
A
B
B
B

EN,FR,SP,GE-17LQ
17
9402
1: FLOOR FRAME CADRE DE PLANCHER
MARCO DE PISO
65004 12 9402 2
11090
BODENRAHMEN
9402
11090 28984 2
X2
65004
9402
11090
8984
8984 X2
65004
9402 11090
11090
9402
8984
65004
X2
9402
8984
X2
65004
AA
B
B
A
AA
A
B
B
B
B

EN,FR,SP,GE-18LQ
18
1: FLOOR FRAME CADRE DE PLANCHER
MARCO DE PISO BODENRAHMEN
NOTES:
Do NOT fasten your Floor Frames to your
Base at this time. You will anchor your
building after it is erected.
The Floor Frame must be BOTH square AND
level or the holes will not line up properly.
Measure diagonally from corner to corner.
When diagonal measurements are equal,
the Frame is square.
REMARQUES:
Ne PAS attacher les éléments de cadre de
plancher à la base à ce stade. L’abri sera
ancré une fois qu’il est assemblé.
Le cadre de plancher doit être À LA FOIS
d’équerre et de niveau pour que les trous
s’alignent correctement.
Mesurer en diagonale d'un coin à l'autre.
Lorsqu’elles sont égales, le cadre de
plancher est d’équerre.
NOTAS:
NO fi je los tirantes del piso a la base en este
momento. Anclará la estructura después de
que esté erguida.
El tirante del piso debe estar TANTO
cuadrado COMO nivelado o los orifi cios
no se alinearán correctamente.
Mida diagonalmente de esquina a esquina.
Cuando las medidas diagonales son iguales,
el tirante está cuadrado.
HINWEIS:
Befestigen Sie Ihre Bodenrah-
men noch NICHT am Fundament.
Sie verankern Ihr Bauwerk erst,
nachdem es fertig aufgebaut ist.
Der Bodenrahmen muss SOWOHL rechtwinklig
ALS AUCH waagerecht sein. Andernfalls
fl uchten die Löcher nicht richtig.
Messen Sie diagonal von Ecke zu Ecke. Wenn
die diagonalen Abmessungen gleich sind, ist
der Rahmen rechtwinklig.

19
14IJ

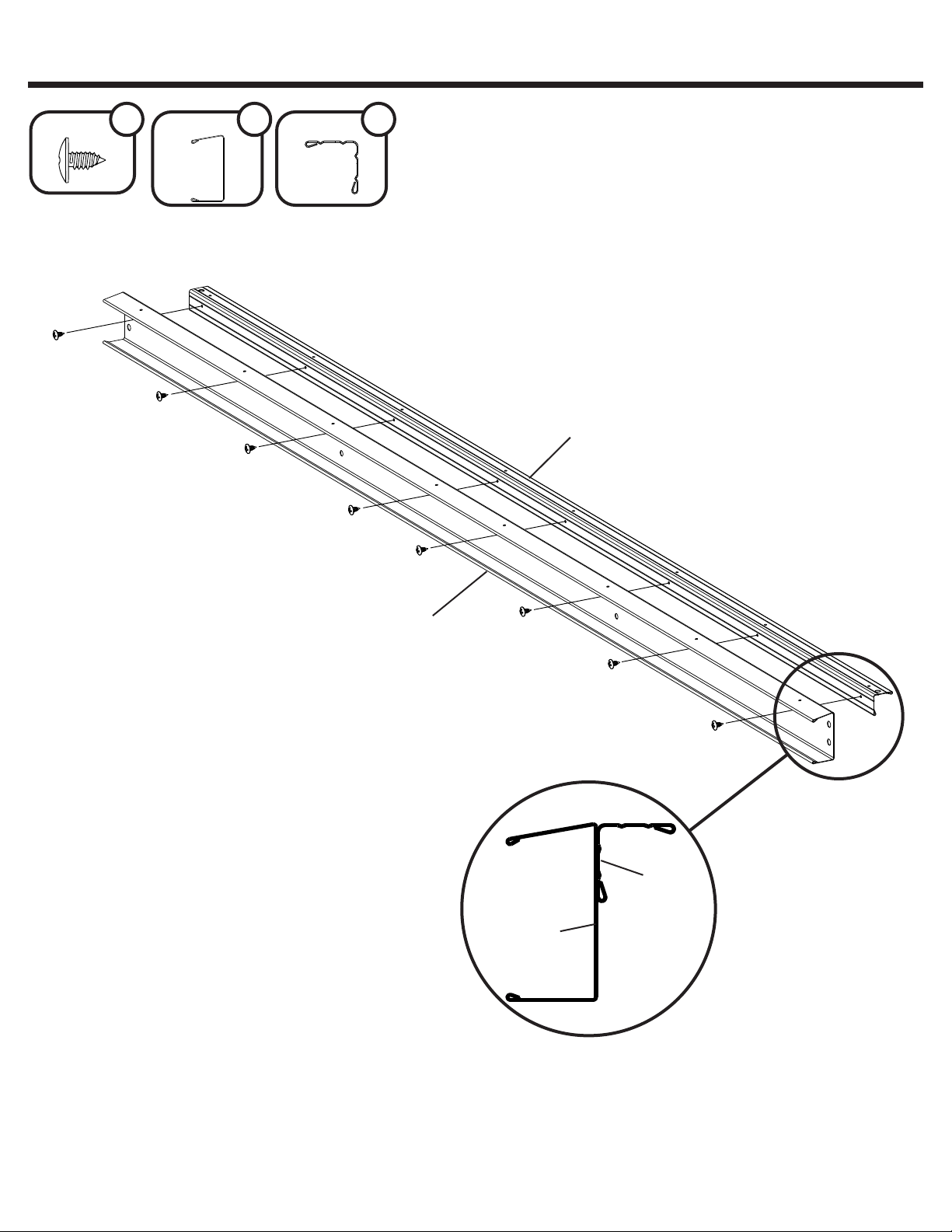

2: PRE-ASSEMBLY PRÉ-ASSEMBLAGE
PRE-ENSAMBLE
5964 15982 1
VORMONTAGE
65004 8
5964
5982
5964
5982
65004

20
15IJ

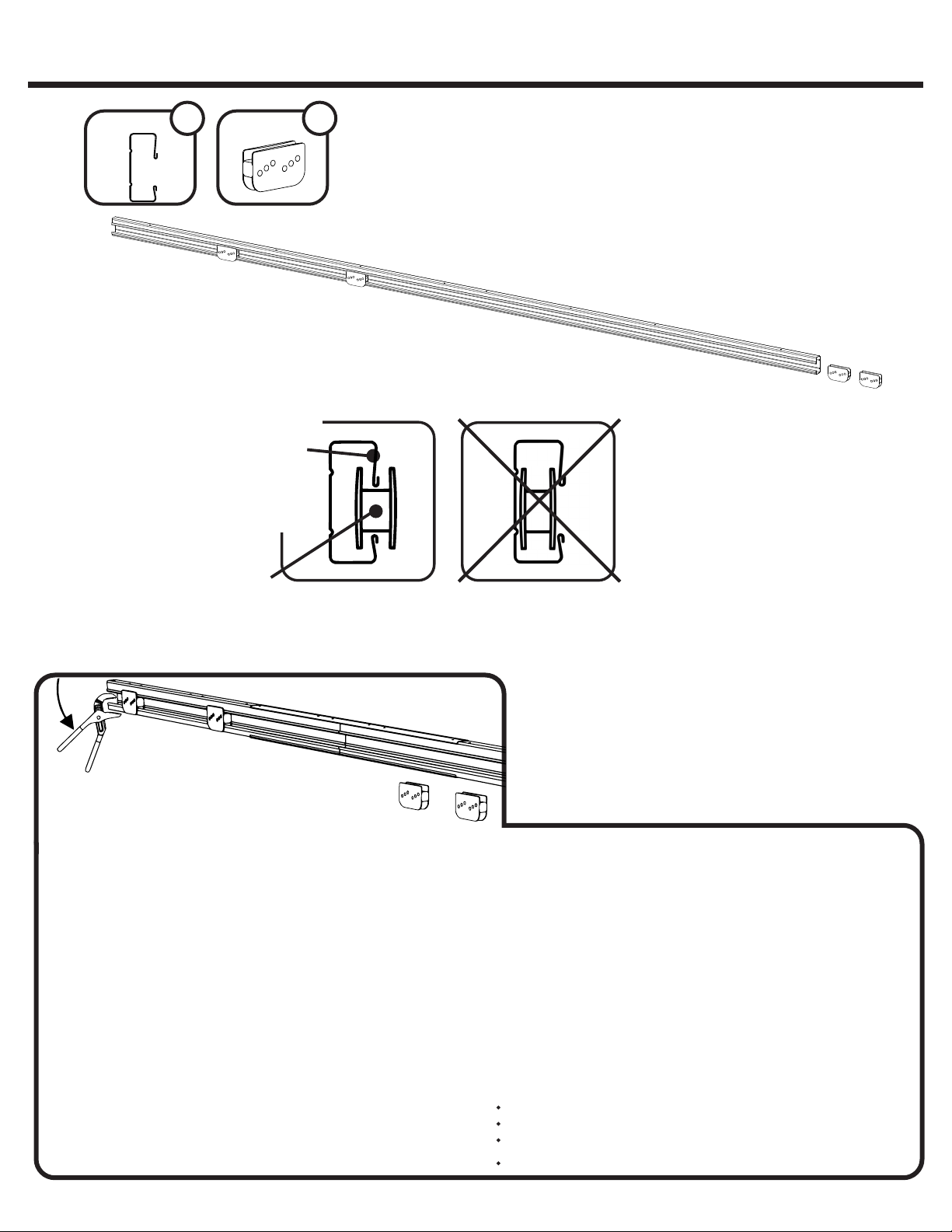

2: PRE-ASSEMBLY PRÉ-ASSEMBLAGE
PRE-ENSAMBLE VORMONTAGE
11522 1
11522
66769
To remove or install Door Slides:
• Remove Doors from Slides and set aside.
• Using pliers, bend down a corner of the Door Track.
• Remove or install Door Slides.
• Carefully bend the corner back into position.
Les coulisseaux doivent être placés dans le rail de porte avant la pose du rail. Toutefois, si cette étape est omise ou si les
coulisseaux doivent être déposés à des fi ns d’entretien, la méthode suivante peut être utilisée.
Se deben instalar los rodamientos en el riel de la puerta antes de la instalación. Sin embargo, si se saltea este
paso o si se deben extraer los rodamientos para mantenimiento, se debe realizar el siguiente procedimiento.
Slides should be installed in Door Track prior to installation. However, if this step is overlooked
or if the Slides need to be removed for maintenance, the following procedure may be used.
Pour déposer ou poser les coulisseaux de porte :
• Détacher les portes des coulisseaux et les mettre de côté.
• Avec une pince, rabattre un coin du rail de porte.
• Retirer ou enfi ler les coulisseaux de porte.
• Avec précaution, remettre le coin du rail dans sa position d’origine.
Para extraer o instalar los rodamientos de la puerta:
• Saque las puertas de los rodamientos y sepárelas.
• Con un alicate, doble hacia abajo un ángulo del riel de la puerta.
• Saque o instale los rodamientos de la puerta.
• Con cuidado, doble el ángulo nuevamente a su posición.
66769 4
Die Schlitten sollten vor dem Einbau in der Türschiene montiert werden. Falls dieser Schritt ausgelassen wird oder die Schlit-
ten für Wartungsarbeiten entfernt werden müssen, geht man wie folgt vor.
Türschlitten Entfernen oder Einbauen:
Türe der Schlitten entfernen und beiseite stellen.
Mit einer Zange eine Ecke der Türschiene nach unten biegen.
Türschlitten entfernen oder einbauen.
Die Ecke vorsichtig zurück an ihren Platz biegen.
CORRECT INCORRECT
Long Leg
on top.
END VIEW
PROFIL
VISTA DESDE UN EXTREMO
CORRECTO INCORRECTO
Aile longue en
haut
Pata larga
en la parte
superior.
ENDANSICHT
KORREKT FALSCH
Langer
Schenkel oben
66769
