ATON DLA2RF User manual

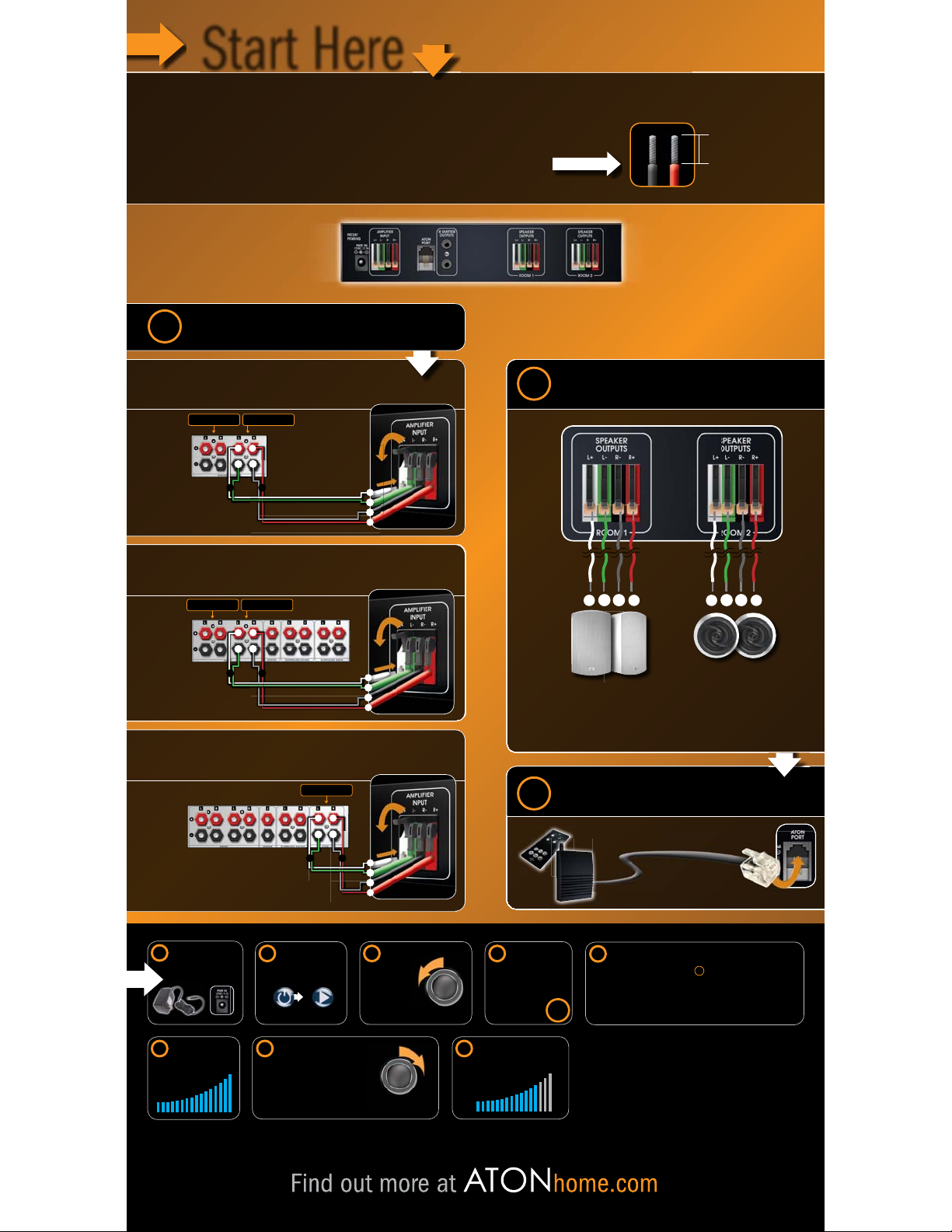

Start Here
sRun all speaker wiring (16 gauge is recommended) to the DLA2RF.
Be sure to label the wires for easy identification.
sPlace the DLA2RF in the same equipment location as the Receiver/Amplifier.
sTurn off all power to the Receiver/Amplifier and make sure the DLA2RF power supply is unplugged!
sStrip approximately 3/8" of insulation from the ends of all speaker wiring.
Twist the exposed end of each speaker wire to ensure that no loose strands remain.
3/8"
Speaker Wire
3Connect RF Receiver
Connect the RF Receiver
to the ATON Port
RJ11
AStereo Receiver with "A/B"
+ +–
To local speakers To DLA input –
To DLA input
+–
+
–
To local speakers To DLA input
–
+
–
+
+
–
+–
1Choose Receiver/Amplifier Type
BHome Theater Receiver with "A/B"
2Connect Speakers
CHome Theater Receiver with "Zone 2"
Connect
to the
"Zone 2"
speaker
terminals.
NOTE: Refer to your receiver manual for help
activating your "Zone 2" speaker outputs.
Connect
to the "B"
speaker
terminals.
Connect
to the "B"
speaker
terminals.
Speaker Wire
Speaker Wire
Speaker Wire
Be sure to connect the positive speaker wire to the
positive input of the speaker and the negative speaker
wire to the negative input of the speaker.
Please consult your owner's manual for additional
installation examples, applications and safety instructions.
While listening to the room turned
on in the previous step, slowly adjust
the Receiver/Amplifier volume to
a level that is the loudest it can
play in the room without distortion
or clipping. Make a note of the
volume level for future reference.
u
s
t
10
Receiver/Amplifier
Volume Knob
8
Turn on one room
from the front panel
of the DLA2RF and
adjust volume level
to maximum.
9
Set the Receiver/
Amplifier to stereo
mode and disable
any surround
sound or DSP
"Sound Fields."
7
Finally, turn on each room
from the front panel of the
DLA2RF and adjust to a
comfortable listening level.
11
Adjust the Receiver/
Amplifier
volume
to the
lowest level.
Receiver/
el.
Receiver/Amplifier
Volume Knob
6
Turn on the Receiver/
Amplifier and start
audio source (CD
player, radio, etc.).
Power Start
Audio Source
5
Plug in the DLA2RF
Power Supply.
4
WARNING! Do not connect speakers to the DLA2RF that have an impedance value lower than what is supported
by your receiver/amplifier. In doing so, you run the risk of overheating and damaging both the DLA2RF and your
receiver/amplifier! Consult speaker and receiver/amplifier manuals for their specific impedance ratings.
If using a Receiver with "A/B" speaker outputs:
s3ELECTTHE"SPEAKERSETTINGTOUSEONLY
the speakers connected to the DLA
s3ELECTTHE!"SPEAKERSETTINGTOUSE
both the "A" speakers and those
connected to the DLA
OR
NOTE: When using the "A+B" setting, the receiver volume will need to be adjusted accordingly.
When the DLA2RF is not in use, turn off the "B" speakers and turn on
the "A" speakers for normal stereo/surround sound listening.
+
–
–
+
+
–
–
+
+
–
–
+
LR
LR
LR
+ +
––
!

3Conecte el Receptor RF
RJ11
+ +–
–
+– +–
+
–
+
–
LR+
–
+
–
+
–
+
–
+
–
+
–
LR
LR
+
–
+
–
+
–
+
–
Cable del parlante
Asegúrese de conectar el cable positivo del parlante a la
entrada positiva del mismo, y el cable negativo del
parlante a la entrada negativa del mismo.
Consulte el manual del propietario para obtener ejemplos de
instalación, aplicaciones e instrucciones de seguridad adicionales.
45 6 7
9
8
10
Quick Install Guide
Please consult your owner's manual for additional
installation examples, applications and safety instructions.
sConecte todos los cables del parlante (se recomiendan de calibre 16) al DLA2RF.
sColoque el DLA2RF en el mismo lugar donde se encuentra el Receptor/Amplificador.
s¡Apague el Receptor/Amplificador y asegúrese de que la fuente de alimentación del DLA2RF
esté desenchufada!
sPele aproximadamente 3/8" (menos de 1 cm) del revestimiento de los extremos de todos
l os cables del parlante.
3/8"
Cable del parlante
C
onecte to
dos
lo
sc
abl
es
del
pa
rla
nte
(s
e reco
mie
nda
nd
ec
ali
bre
16
)a
lD
LA2
RF

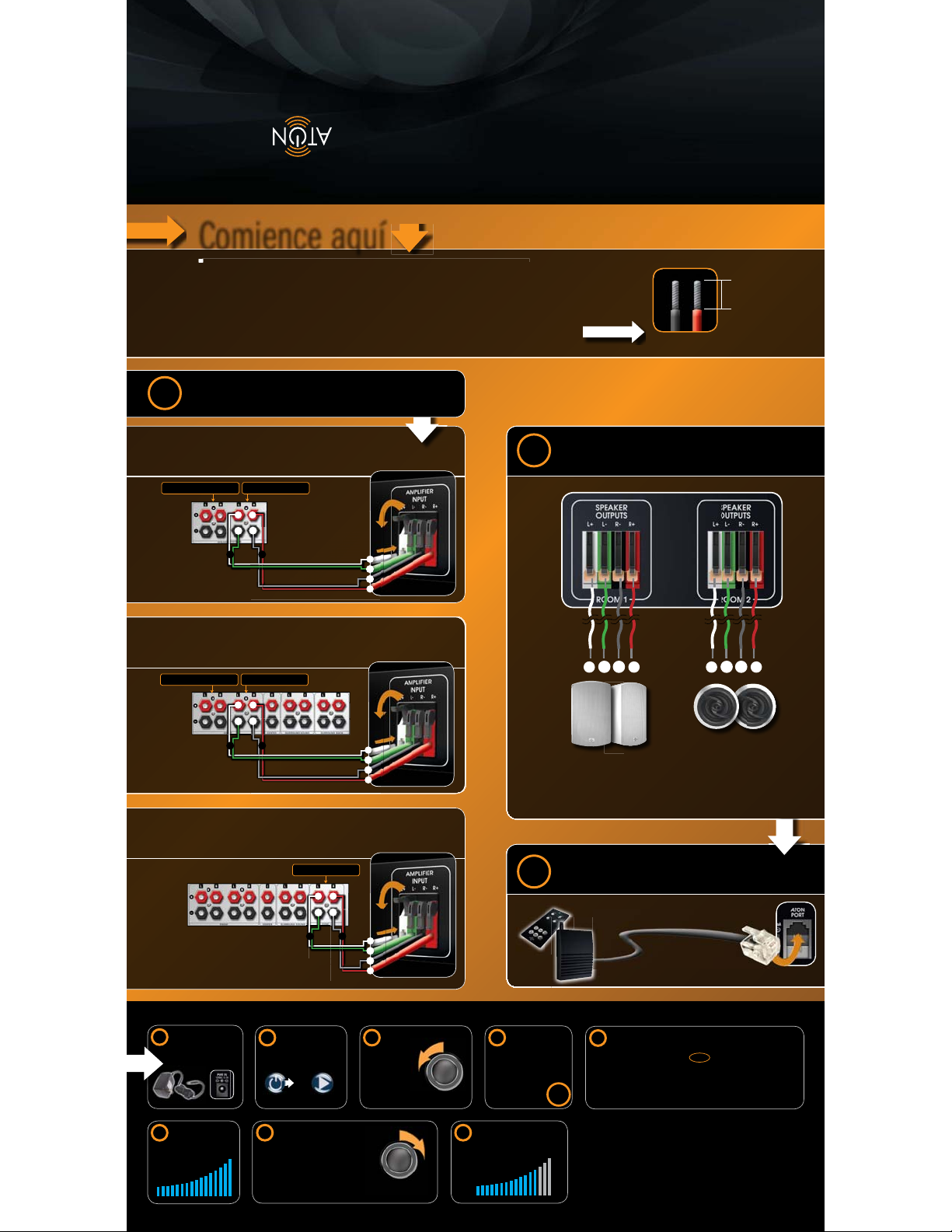

Comience aquí
ARecibidor en estéreo con "A/B"
1Elija el tipo de Receptor/Amplificador
BReceptor "Home Theater" con "A/B"
CReceptor "Home Theater" con "Zona 2"
NOTA: Consulte el manual del receptor para obtener ayuda
para activar las salidas de "Zona 2" del parlante.
Conéctelo
a las
terminales
"B" del
parlante.
Conéctelo
a las
terminales
"B" del
parlante.
Conéctelo
a las
terminales
de "Zona 2"
del parlante.
Hacia los parlantes locales Hacia la entrada de DLA
Hacia los parlantes locales Hacia la entrada de DLA
Hacia la entrada de DLA
¡ADVERTENCIA! No conecte los parlantes al DLA2RF que tenga una impedancia menor a la que su receptor/
amplificador soporta. ¡Si lo hace, corre el riesgo de recalentar y dañar tanto el DLA2RF como el receptor/
amplificador! Consulte los manuales del parlante y del receptor/amplificador para obtener información de
impedancia específica.
2Conecte los parlantes
Conecte el Receptor RF
al puerto ATON
Enchufe la fuente
de alimentación del
DLA2RF.
Ajuste el volumen
del Receptor/
Amplificador
al nivel
más bajo.
Encienda el Receptor/
Amplificador y haga
funcionar una fuente de
audio (reproductor de
CD, radio, etc.).
c
.
)
.
CD
Fuente de
alimentación
Haga funcionar una
fuente de audio
Perilla de volumen del
Receptor/Amplificador
Fije el Receptor/
Amplificador en
modo estéreo y
desactive cualquier
sonido envolvente
o los "Campos de
Sonido" DSP.
Si está usando un Receptor con salidas de parlante "A/B":
s3ELECCIONELACONlGURACINDEPARLANTE
"B" para usar sólo los parlantes
conectados al DLA
s3ELECCIONELACONlGURACINDEPARLANTE
"A+B" para usar tanto los parlantes "A"
como los que están conectados al DLA
O BIEN
NOTA: Cuando use la configuración "A+B", el volumen del receptor tendrá que ajustarse
en conformidad.
Cuando el DLA2RF no se esté usando, apague los parlantes "B" y encienda los
parlantes "A" para oír un sonido envolvente/estéreo normal.
11
Por último, encienda cada
sala desde el panel frontal del
DLA2RF y ajuste el volumen a
un nivel agradable.
Mientras escuche la sala encendida en
el paso anterior, ajuste lentamente el
volumen del Receptor/Recibidor al
nivel más fuerte que pueda
reproducirse en la sala sin
distorsión ni recortes. Tome nota
del nivel de volumen para usarlo
como referencia en el futuro.
Encienda una sala
desde el panel frontal
del DLA2RF y ajuste
el nivel de volumen al
máximo.
Perilla de volumen del
Receptor/Amplificador
Cable del parlante
Cable del parlante
P/N 9900881 Rev: B
!
