Audio Technica unipoint U859QL User manual

• Designed for high-quality
sound reinforcement,
professional recording and
broadcasting
• Superior off-axis rejection for
maximum gain before
feedback
• Easy-to-adjust, rugged,
small-diameter, alternating
gooseneck with virtually no
“memory” permits quick
positioning into desired shape
• UniSteep®filter provides a
steep low-frequency
attenuation to improve sound
pickup without affecting voice
quality
• Self-contained electronics
eliminate need for external
power module
• Quick-mount design with 3-pin XLRM-type connector insert at
base plugs into any standard XLRF-type surface or cable
connector
The U859QL requires 11V to 52V phantom power for operation.
Output from the microphone's XLRM-type connector is low
impedance (Lo-Z) balanced. The signal appears across Pins 2 and
3; Pin 1 is ground (shield). Output phase is “Pin 2 hot” – positive
acoustic pressure produces positive voltage at Pin 2.
An integral 80 Hz high-pass UniSteep®filter provides easy
switching from a flat frequency response to a low-end roll-off. The
roll-off position reduces the microphone’s sensitivity to popping
in close vocal use. It also reduces the pickup of low-frequency
ambient noise (such as traffic, air-handling systems, etc.), room
reverberation and mechanically coupled vibrations.
Avoid leaving the microphone in the open sun or in areas where
temperatures exceed 110° F (43° C) for extended periods.
Extremely high humidity should also be avoided.
Fréquence - Hertz
LÉGENDE 12" ou plus sur l'axe
Pente de diminution
Réponse en Fréquence
Réponse - dB
8 kHz
200 Hz
1 kHz
5 kHz
Directivité
ÉCHELLE: 5 dB PAR DIVISION
LÉGENDE
Audio-Technica U.S., Inc., 1221 Commerce Drive, Stow, Ohio 44224
Audio-Technica Limited, Old Lane, Leeds LS11 8AG Angleterre
www.audio-technica.com
P51693 ©2005 Audio-Technica U.S., Inc. Imprimé aux E.U.
8 kHz

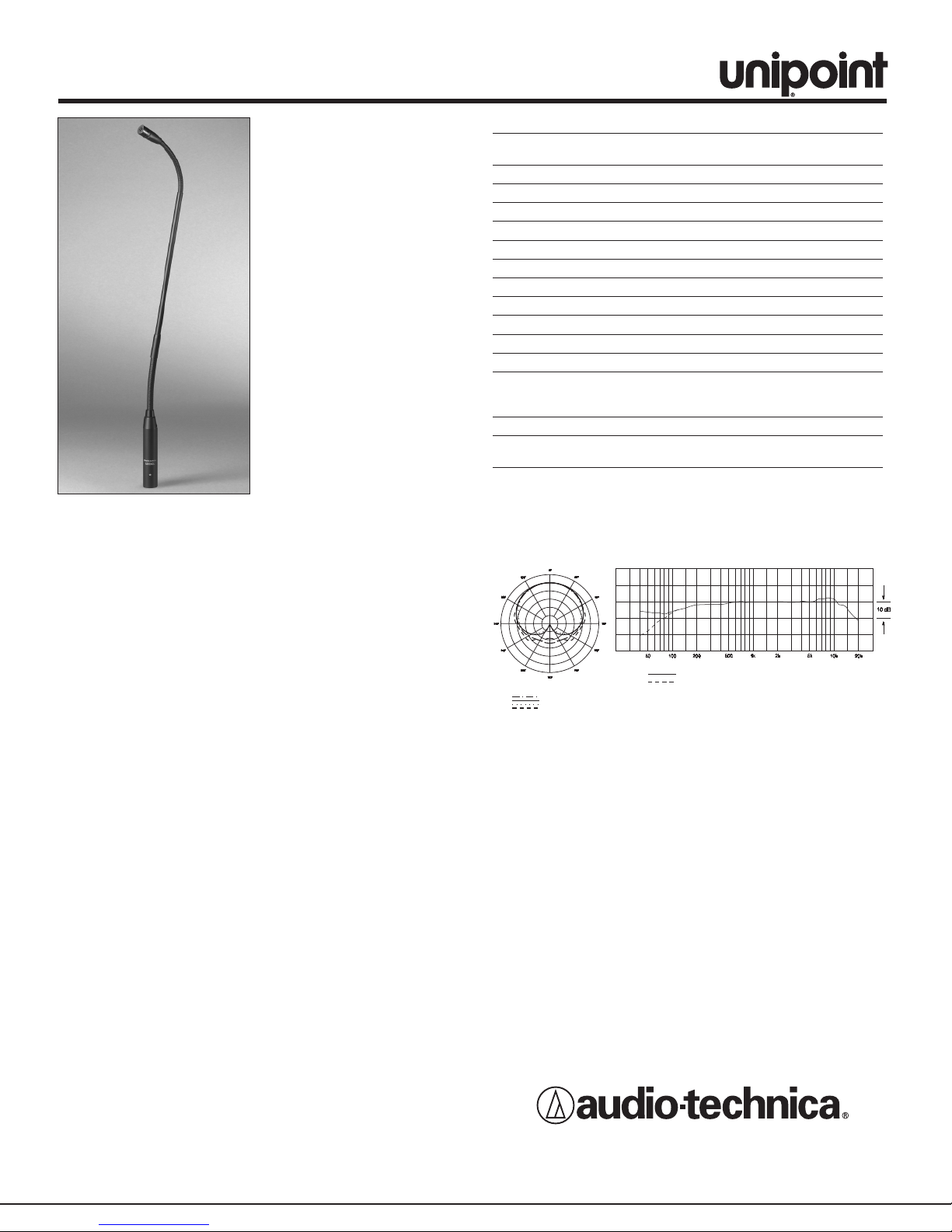

Polar Pattern
SCALE IS 5 DECIBELS PER DIVISION
LEGEND
200 Hz
1 kHz
5 kHz
Frequency in Hertz
LEGEND 12" or more on axis
Roll-off
Frequency Response
Response in dB
Audio-Technica U.S., Inc., 1221 Commerce Drive, Stow, Ohio 44224
Audio-Technica Limited, Old Lane, Leeds LS11 8AG England
www.audio-technica.com
P51693 ©2005 Audio-Technica U.S., Inc. Printed in U.S.A.
U859QL
U859QL SPECIFICATIONS†
ELEMENT Fixed-charge back plate
permanently polarized condenser
POLAR PATTERN Cardioid
FREQUENCY RESPONSE 100-16,000 Hz
LOW FREQUENCY ROLL-OFF 80 Hz, 18 dB/octave
OPEN CIRCUIT SENSITIVITY –43 dB (7.0 mV) re 1V at 1 Pa*
IMPEDANCE 250 ohms
MAXIMUM INPUT SOUND LEVEL 140 dB SPL, 1 kHz at 1% T.H.D.
DYNAMIC RANGE (typical) 111 dB, 1 kHz at Max SPL
SIGNAL-TO-NOISE RATIO165 dB, 1 kHz at 1 Pa*
PHANTOM POWER REQUIREMENTS 11-52V DC, 2 mA typical
SWITCH Flat, roll-off
WEIGHT 5.4 oz (152 g)
DIMENSIONS 18.90" (480.0 mm) long,
0.48" (12.3 mm) head diameter,
0.74" (18.9 mm) base diameter
OUTPUT CONNECTOR Integral 3-pin XLRM-type
ACCESSORY FURNISHED AT8153 two-stage foam
windscreen
†In the interest of standards development, A.T.U.S. offers full details on its test
methods to other industry professionals on request.
*1 Pascal = 10 dynes/cm2= 10 microbars = 94 dB SPL
1Typical, A-weighted, using Audio Precision System One.
Specifications are subject to change without notice.
• Conçu pour le renforcement
sonore, l’enregistrement
professionnel et la
radiodiffusion de haute qualité
• Rejet hors axe supérieur pour
un gain avant accrochage
maximal
• Col de cygne de faible
diamètre, robuste et facile à
régler pour un positionnement
rapide dans la forme voulue
• Filtre UniSteep®pour une forte
atténuation des basses
fréquences ; améliore la prise
de son sans affecter la qualité
de la voix
• Système électronique
autonome permettant de ne
pas avoir besoin de module
d’alimentation
• Conçu pour une fixation rapide avec un connecteur de type
XLRM à 3 broches à la base se connectant à n’importe quel
connecteur de câble ou de surface de type XLRF standard
Le U859QL fonctionne sur alimentation fantôme de 11V à 52V.
La sortie du microphone est symétrique basse impédance, XLR
male, 3 broches. Le signal symétrique est entre les broches 2 et 3,
le point chaud est en deux (la tension positive sur le point chaud
est générée par une pression acoustique positive sur la capsule).
La masse (blindage) est sur la broche 1.
Un filtre passe-haut 80 Hz intégré UniSteep®permet de passer
facilement de la réponse en fréquences plate à l’atténuation des
graves. La position passe-haut sert à rendre le microphone moins
sensible aux “pops” quand il est utilisé en proximité sur voix. Elle
sert également à réduire la sensibilité aux bruits ambiants de basse
fréquence (dus au trafic, aux installations de ventilation, etc.),
à la réverbération de la pièce et aux vibrations couplées
mécaniquement.
Evitez de laisser le microphone en plein soleil ou dans des endroits
où la température est supérieure à 43°C (110°F) pendant une
durée prolongée. Une trop forte humidité doit également être
évitée.
U859QL
U859QL CARACTÉRISTIQUES TECHNIQUES†
TYPE Condensateur polarisé en
permanence avec plaque fixe à
charge fixe
DIRECTIVITÉ Cardioïde
RÉPONSE EN FRÉQUENCE 100-16 000 Hz
ATTÉNUATION DES GRAVES 80 Hz, 18 dB/octave
NIVEAU DE SORTIE –43 dB (7,0 mV) réf 1V/Pa*
IMPÉDANCE 250 ohms
NIVEAU DE PRESSION 140 dB SPL, 1 kHz à 1% T.H.D.
ACOUSTIQUE MAXIMAL
DYNAMIQUE (typique) 111 dB, 1 kHz à SPL max.
RAPPORT SIGNAL/BRUIT165 dB, 1 kHz/Pa*
ALIMENTATION FANTÔME 11-52V CC, 2 mA typiques
COMMUTATEUR Plat, atténuation
POIDS 152 g (5,4 oz)
DIMENSIONS Longueur 480,0 mm (18,90 po),
diamètre de la tête 12,3 mm
(0,48 po), diamètre de la base
18,9 mm (0,74 po)
CONNECTEUR DE SORTIE Type XLRM 3 broches intégré
ACCESSOIRE FOURNI AT8153 bonnette anti-vent en
mousse double épaisseur
†Afin de contribuer au développement des normes, A.T.U.S. fournit tout renseignement sur
ses méthodes de test aux professionnels de l’industrie qui en font la demande.
*1 Pascal = 10 dynes/cm2= 10 microbars = 94 dB SPL
1Typique, pondéré en A, mesuré avec l’Audio Precision System One.
Les caractéristiques techniques sont soumises à des changements sans préavis.
MICROPHONE COL DE CYGNE À
CONDENSATEUR CARDIOÏDE À FIXATION RAPIDE
CARDIOID CONDENSER QUICK-MOUNT
GOOSENECK MICROPHONE
